2014 TOYOTA RAV4 Bruksanvisningar (in Swedish)

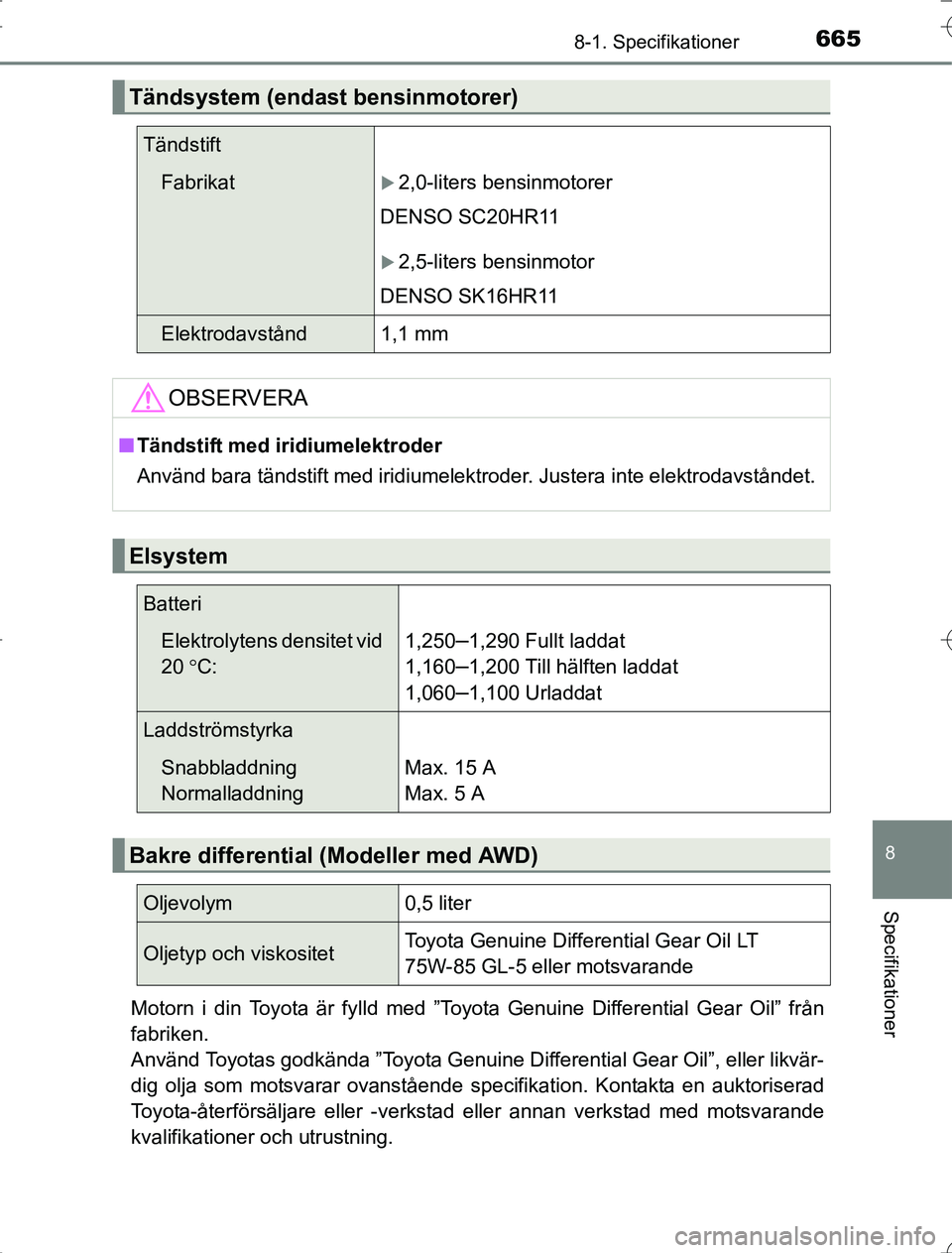

665
8
8-1. Specifikationer
Specifikationer
OM42A21Motorn i din Toyota är fylld med ”Toyota Genuine Differential Gear Oil” från
fabriken.
Använd Toyotas godkända ”Toyota Genuine Differential Gear Oil”, eller likvär-
dig olja som motsvarar ovanstående specifikation. Kontakta en auktoriserad
Toyota-återförsäljare eller -verkstad eller annan verkstad med motsvarande
kvalifikationer och utrustning.
Tändsystem (endast bensinmotorer)
Tändstift
Fabrikat2,0-liters bensinmotorer
DENSO SC20HR11
2,5-liters bensinmotor
DENSO SK16HR11
Elektrodavstånd1,1 mm
OBSERVERA
n Tändstift med iridiumelektroder
Använd bara tändstift med iridiumelektroder. Justera inte elektrodavståndet.
Elsystem
Batteri
Elektrolytens densitet vid
20 C:1,250–1,290 Fullt laddat
1,160
–1,200 Till hälften laddat
1,060
–1,100 Urladdat
Laddströmstyrka
Snabbladdning
NormalladdningMax. 15 A
Max. 5 A
Bakre differential (Modeller med AWD)
Oljevolym0,5 liter
Oljetyp och viskositetToyota Genuine Differential Gear Oil LT
75W-85 GL-5 eller motsvarande
RAV4_OM_OM42A21SE_(SE).book Page 665 Wednesday, January 21, 2015 6:56 PM

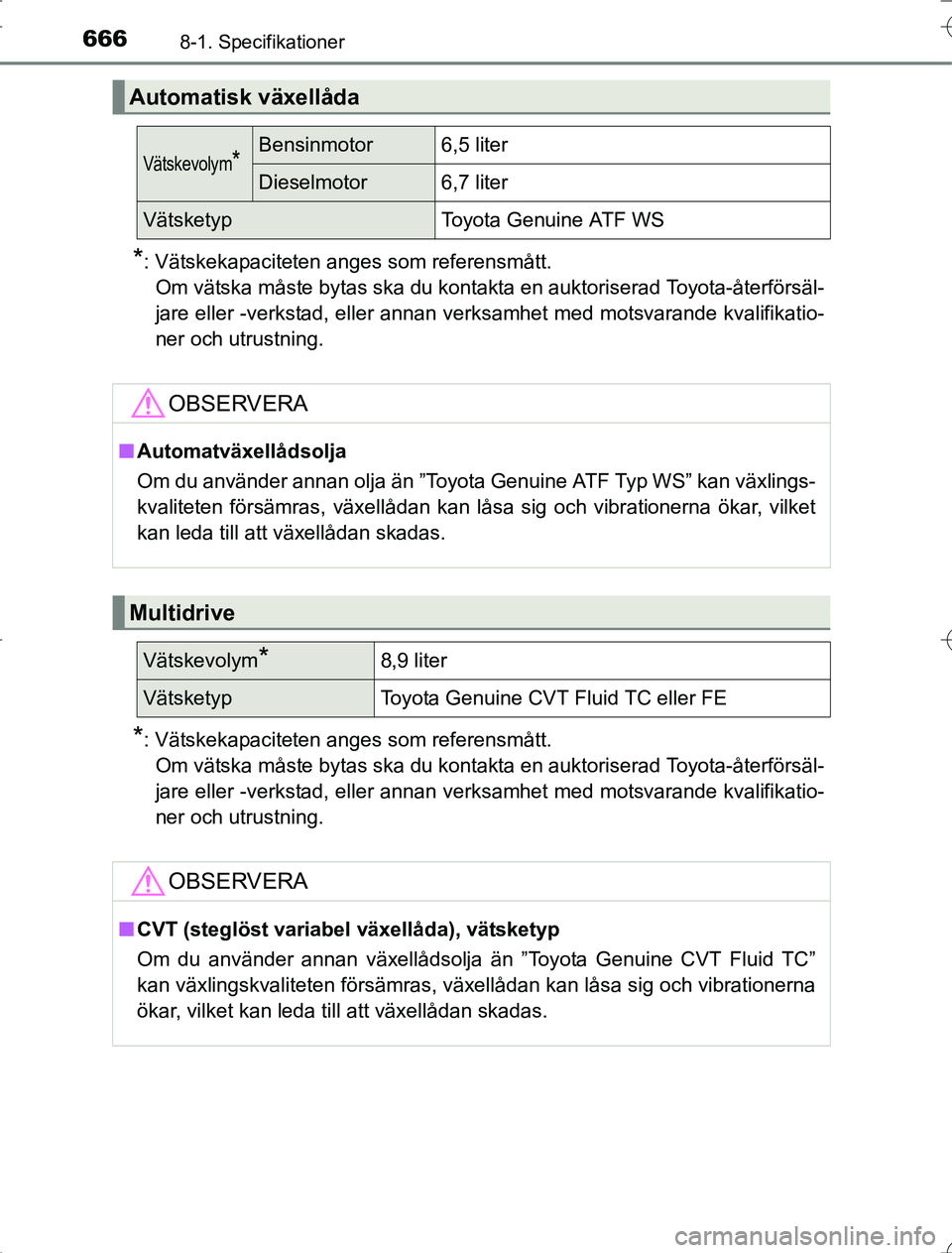

6668-1. Specifikationer
OM42A21
*: Vätskekapaciteten anges som referensmått.Om vätska måste bytas ska du kontakta en auktoriserad Toyota-återförsäl-
jare eller -verkstad, eller annan verksamhet med motsvarande kvalifikatio-
ner och utrustning.
*: Vätskekapaciteten anges som referensmått.Om vätska måste bytas ska du kontakta en auktoriserad Toyota-återförsäl-
jare eller -verkstad, eller annan verksamhet med motsvarande kvalifikatio-
ner och utrustning.
Automatisk växellåda
Vätskevolym*Bensinmotor6,5 liter
Dieselmotor6,7 liter
VätsketypToyota Genuine ATF WS
OBSERVERA
n Automatväxellådsolja
Om du använder annan olja än ”Toyota Genuine ATF Typ WS” kan växlings-
kvaliteten försämras, växellådan kan låsa sig och vibrationerna ökar, vilket
kan leda till att växellådan skadas.
Multidrive
Vätskevolym*8,9 liter
VätsketypToyota Genuine CVT Fluid TC eller FE
OBSERVERA
nCVT (steglöst variabel växellåda), vätsketyp
Om du använder annan växellådsolja än ”Toyota Genuine CVT Fluid TC”
kan växlingskvaliteten försämras, växellådan kan låsa sig och vibrationerna
ökar, vilket kan leda till att växellådan skadas.
RAV4_OM_OM42A21SE_(SE).book Page 666 Wednesday, January 21, 2015 6:56 PM

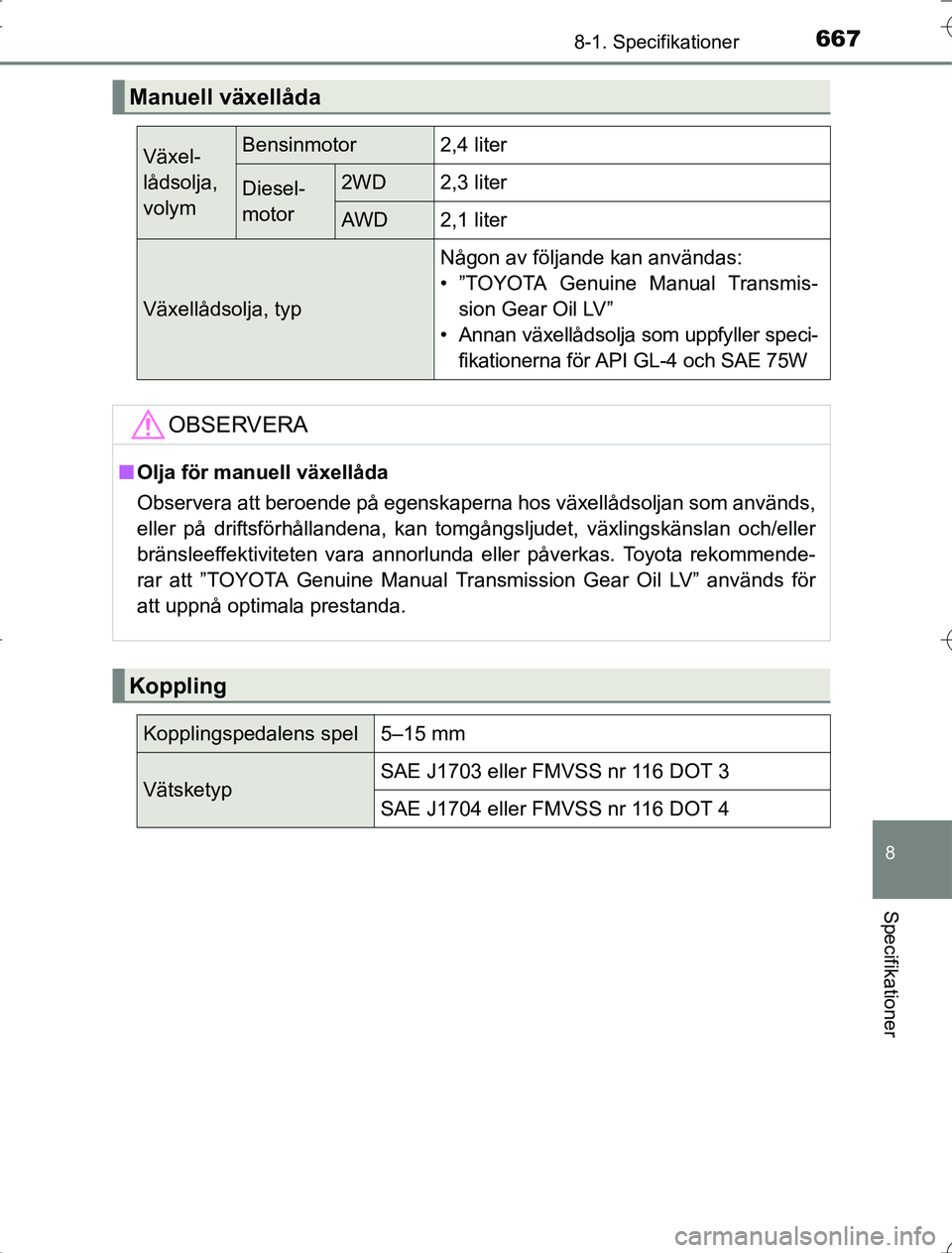

667
8
8-1. Specifikationer
Specifikationer
OM42A21
Manuell växellåda
Växel-
lådsolja,
volymBensinmotor2,4 liter
Diesel-
motor2WD2,3 liter
AWD2,1 liter
Växellådsolja, typ
Någon av följande kan användas:
• ”TOYOTA Genuine Manual Transmis-sion Gear Oil LV”
• Annan växellådsolja som uppfyller speci- fikationerna för API GL-4 och SAE 75W
OBSERVERA
nOlja för manuell växellåda
Observera att beroende på egenskaperna hos växellådsoljan som används,
eller på driftsförhållandena, kan tomgångsljudet, växlingskänslan och/eller
bränsleeffektiviteten vara annorlunda eller påverkas. Toyota rekommende-
rar att ”TOYOTA Genuine Manual Transmission Gear Oil LV” används för
att uppnå optimala prestanda.
Koppling
Kopplingspedalens spel5–15 mm
VätsketypSAE J1703 eller FMVSS nr 116 DOT 3
SAE J1704 eller FMVSS nr 116 DOT 4
RAV4_OM_OM42A21SE_(SE).book Page 667 Wednesday, January 21, 2015 6:56 PM

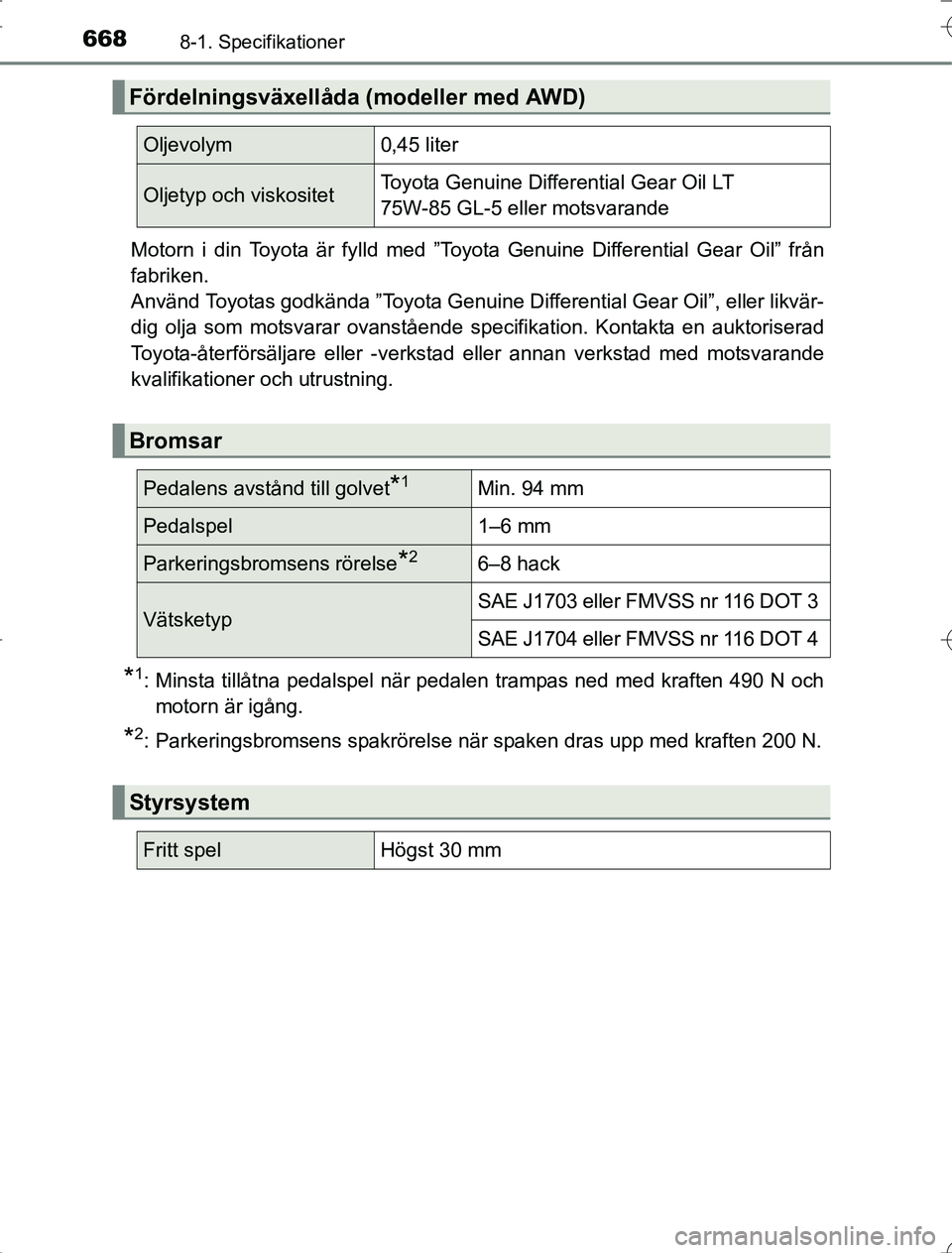

6688-1. Specifikationer
OM42A21Motorn i din Toyota är fylld med ”Toyota Genuine Differential Gear Oil” från
fabriken.
Använd Toyotas godkända ”Toyota Genuine Differential Gear Oil”, eller likvär-
dig olja som motsvarar ovanstående specifikation. Kontakta en auktoriserad
Toyota-återförsäljare eller -verkstad eller annan verkstad med motsvarande
kvalifikationer och utrustning.
*1: Minsta tillåtna pedalspel när pedalen trampas ned med kraften 490 N och
motorn är igång.
*2: Parkeringsbromsens spakrörelse när spaken dras upp med kraften 200 N.
Fördelningsväxellåda (modeller med AWD)
Oljevolym0,45 liter
Oljetyp och viskositetToyota Genuine Differential Gear Oil LT
75W-85 GL-5 eller motsvarande
Bromsar
Pedalens avstånd till golvet*1Min. 94 mm
Pedalspel1–6 mm
Parkeringsbromsens rörelse*26–8 hack
VätsketypSAE J1703 eller FMVSS nr 116 DOT 3
SAE J1704 eller FMVSS nr 116 DOT 4
Styrsystem
Fritt spelHögst 30 mm
RAV4_OM_OM42A21SE_(SE).book Page 668 Wednesday, January 21, 2015 6:56 PM

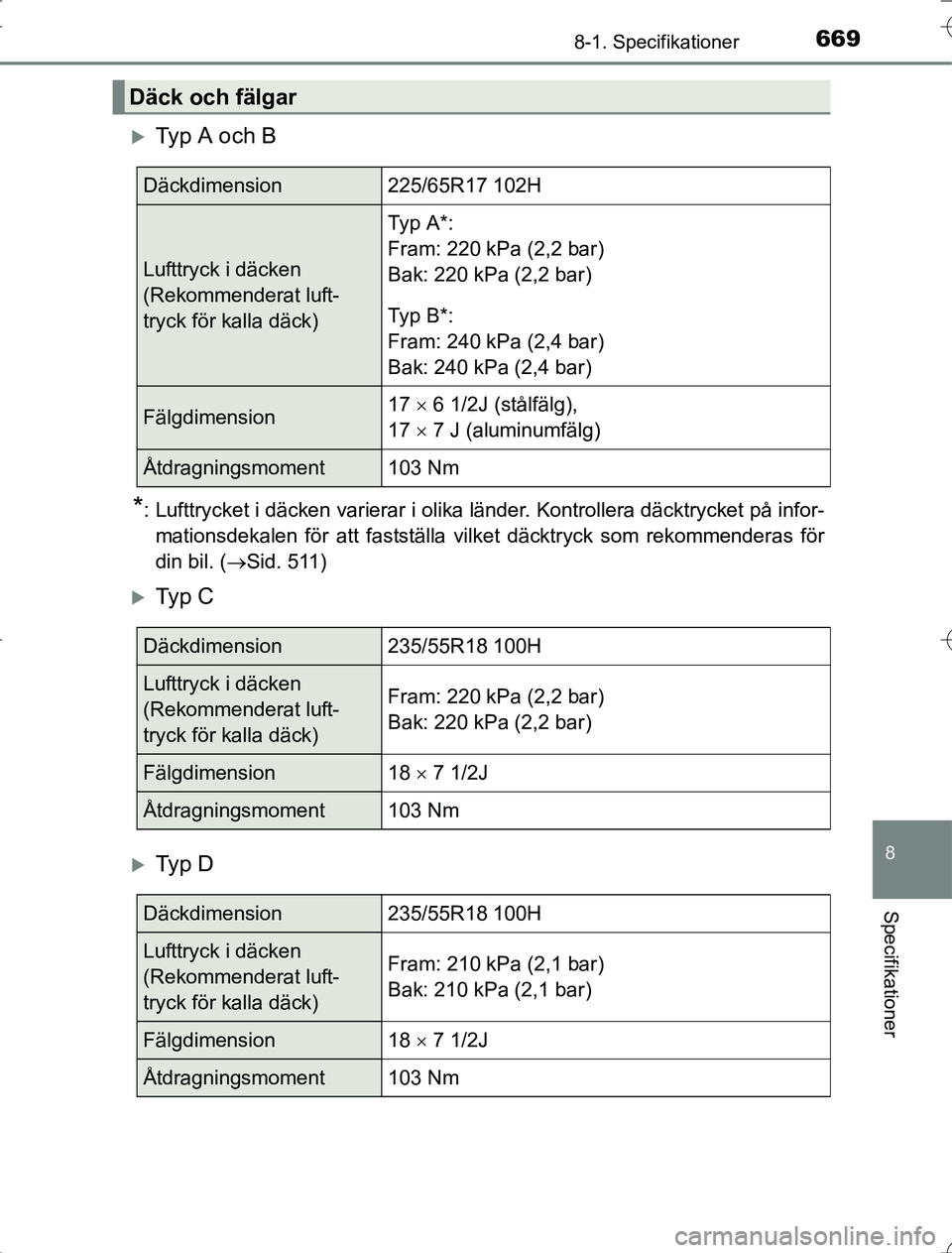

669
8
8-1. Specifikationer
Specifikationer
OM42A21
Typ A och B
*: Lufttrycket i däcken varierar i olika länder. Kontrollera däcktrycket på infor-mationsdekalen för att fastställa vilket däcktryck som rekommenderas för
din bil. ( Sid. 511)
Ty p C
Ty p D
Däck och fälgar
Däckdimension225/65R17 102H
Lufttryck i däcken
(Rekommenderat luft-
tryck för kalla däck)
Ty p A * :
Fram: 220 kPa (2,2 bar)
Bak: 220 kPa (2,2 bar)
Ty p B * :
Fram: 240 kPa (2,4 bar)
Bak: 240 kPa (2,4 bar)
Fälgdimension17  6 1/2J (stålfälg),
17  7 J (aluminumfälg)
Åtdragningsmoment103 Nm
Däckdimension235/55R18 100H
Lufttryck i däcken
(Rekommenderat luft-
tryck för kalla däck)Fram: 220 kPa (2,2 bar)
Bak: 220 kPa (2,2 bar)
Fälgdimension18  7 1/2J
Åtdragningsmoment103 Nm
Däckdimension235/55R18 100H
Lufttryck i däcken
(Rekommenderat luft-
tryck för kalla däck)Fram: 210 kPa (2,1 bar)
Bak: 210 kPa (2,1 bar)
Fälgdimension18  7 1/2J
Åtdragningsmoment103 Nm
RAV4_OM_OM42A21SE_(SE).book Page 669 Wednesday, January 21, 2015 6:56 PM

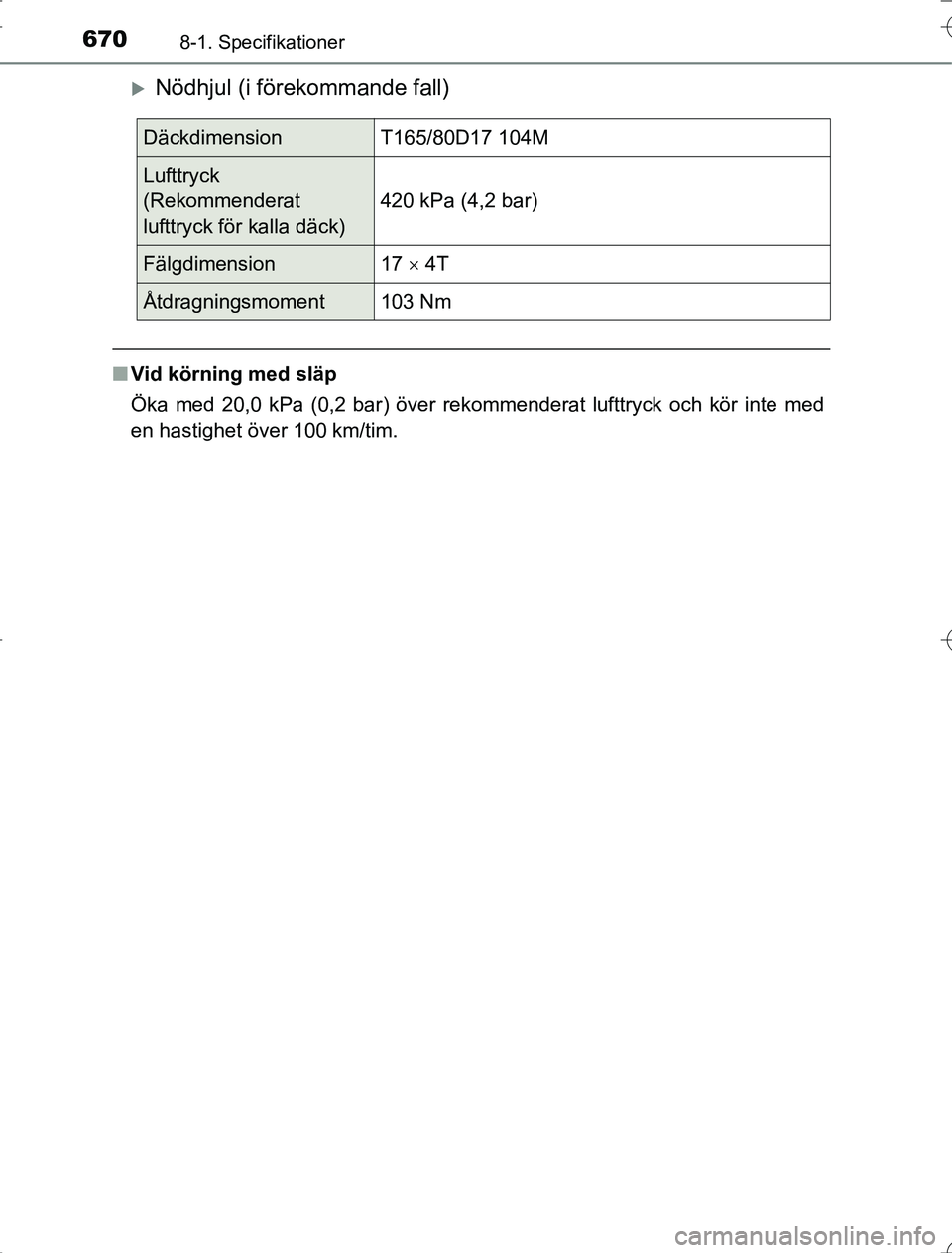

6708-1. Specifikationer
OM42A21
Nödhjul (i förekommande fall)
nVid körning med släp
Öka med 20,0 kPa (0,2 bar) över rekommenderat lufttryck och kör inte med
en hastighet över 100 km/tim.
DäckdimensionT165/80D17 104M
Lufttryck
(Rekommenderat
lufttryck för kalla däck)
420 kPa (4,2 bar)
Fälgdimension17  4T
Åtdragningsmoment103 Nm
RAV4_OM_OM42A21SE_(SE).book Page 670 Wednesday, January 21, 2015 6:56 PM

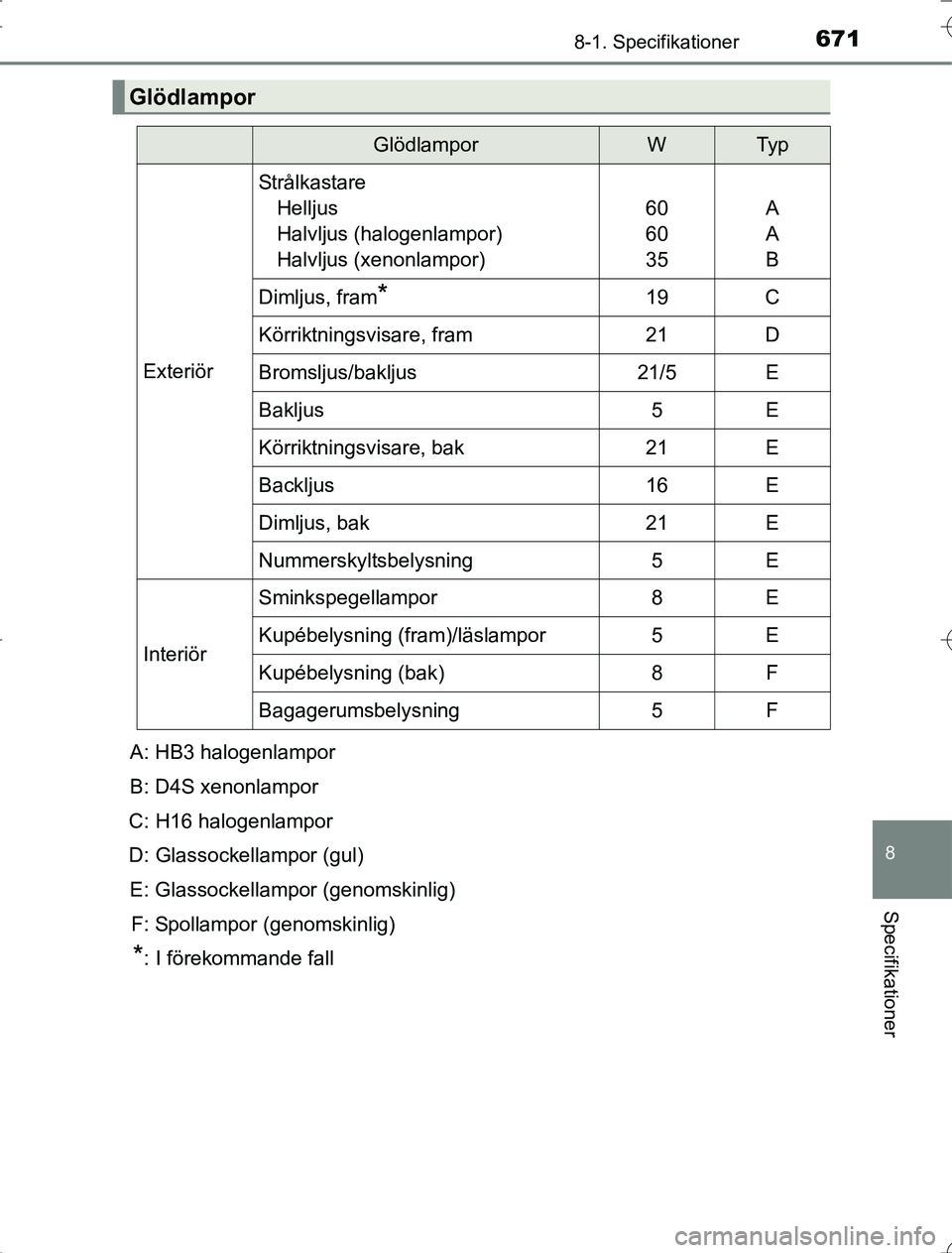

671
8
8-1. Specifikationer
Specifikationer
OM42A21
Glödlampor
GlödlamporWTy p
Exteriör
StrålkastareHelljus
Halvljus (halogenlampor)
Halvljus (xenonlampor)
60
60
35A
A
B
Dimljus, fram*19C
Körriktningsvisare, fram21D
Bromsljus/bakljus21/5E
Bakljus5E
Körriktningsvisare, bak21E
Backljus16E
Dimljus, bak21E
Nummerskyltsbelysning5E
Interiör
Sminkspegellampor8E
Kupébelysning (fram)/läslampor5E
Kupébelysning (bak)8F
Bagagerumsbelysning5F
A: HB3 halogenlampor
B: D4S xenonlampor
C: H16 halogenlampor
D: Glassockellampor (gul) E: Glassockellampor (genomskinlig) F: Spollampor (genomskinlig)
*: I förekommande fall
RAV4_OM_OM42A21SE_(SE).book Page 671 Wednesday, January 21, 2015 6:56 PM

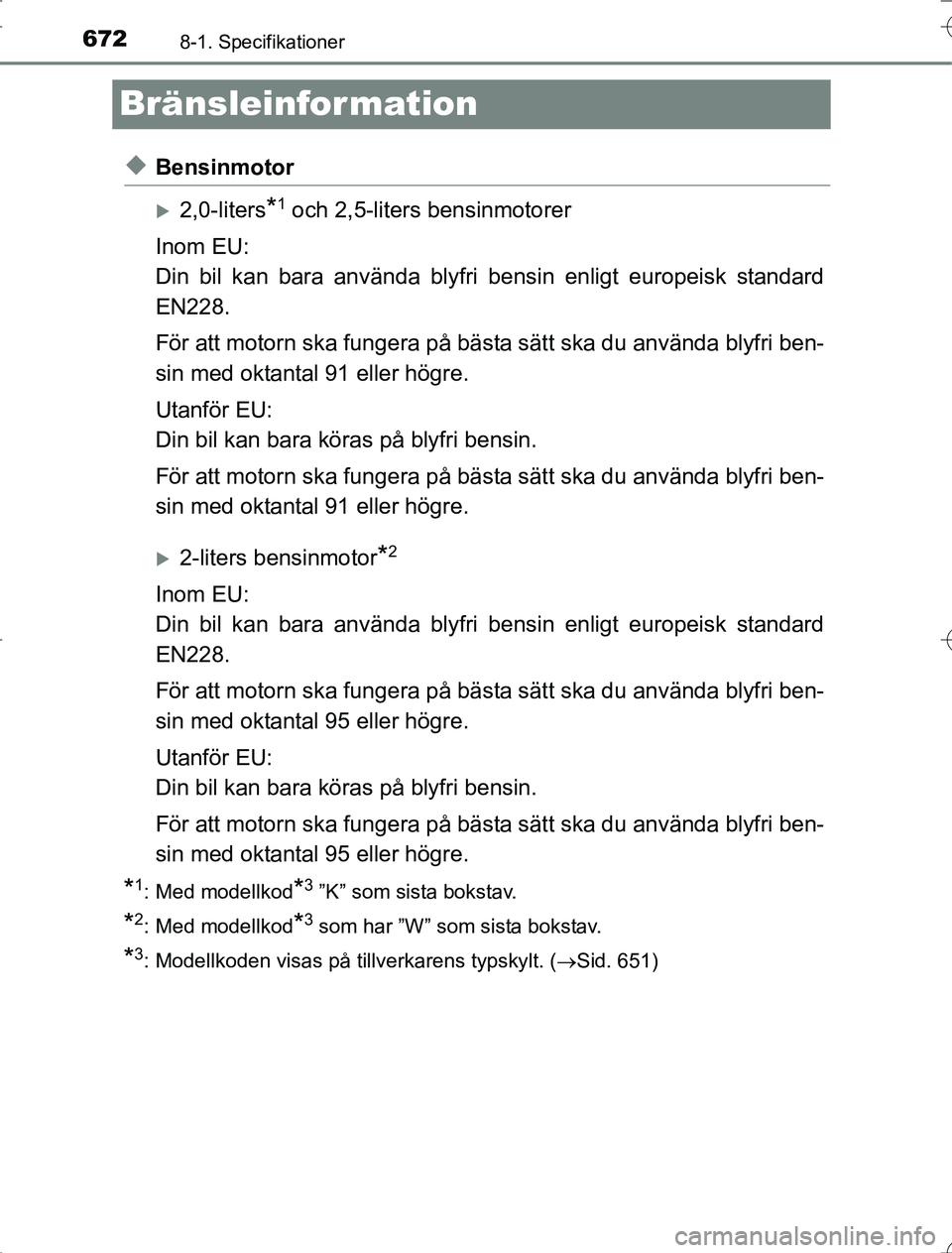

6728-1. Specifikationer
OM42A21
Bränsleinfor mation
uBensinmotor
2,0-liters*1 och 2,5-liters bensinmotorer
Inom EU:
Din bil kan bara använda blyfri bensin enligt europeisk standard
EN228.
För att motorn ska fungera på bästa sätt ska du använda blyfri ben-
sin med oktantal 91 eller högre.
Utanför EU:
Din bil kan bara köras på blyfri bensin.
För att motorn ska fungera på bästa sätt ska du använda blyfri ben-
sin med oktantal 91 eller högre.
2-liters bensinmotor*2
Inom EU:
Din bil kan bara använda blyfri bensin enligt europeisk standard
EN228.
För att motorn ska fungera på bästa sätt ska du använda blyfri ben-
sin med oktantal 95 eller högre.
Utanför EU:
Din bil kan bara köras på blyfri bensin.
För att motorn ska fungera på bästa sätt ska du använda blyfri ben-
sin med oktantal 95 eller högre.
*1: Med modellkod*3 ”K” som sista bokstav.
*2: Med modellkod*3 som har ”W” som sista bokstav.
*3: Modellkoden visas på tillverkarens typskylt. ( Sid. 651)
RAV4_OM_OM42A21SE_(SE).book Page 672 Wednesday, January 21, 2015 6:56 PM
