2014 TOYOTA RAV4 Bruksanvisningar (in Swedish)

537
6
6-3. Arbeten som du kan göra själv
Underhåll och skötsel
OM42A21

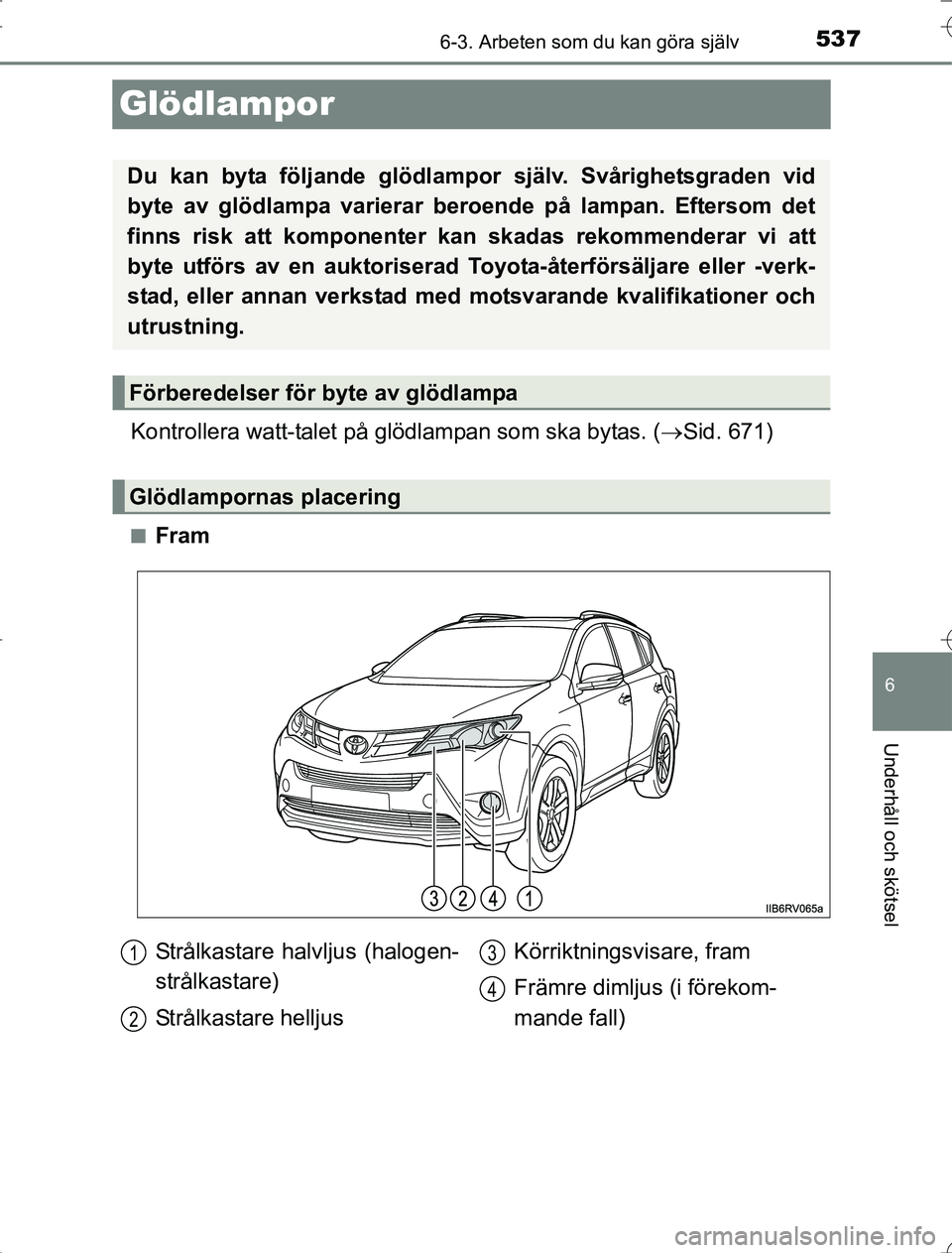

Glödlampor
Kontrollera watt-talet på glödlampan som ska bytas. (Sid. 671)
nFram
Du kan byta följande glödlampor själv. Svårighetsgraden vid
byte av glödlampa varierar bero ende på lampan. Eftersom det
finns risk att komponenter kan skadas rekommenderar vi att
byte utförs av en auktoriserad Toyota-återförsäljare eller -verk-
stad, eller annan verkstad med motsvarande kvalifikationer och
utrustning.
Förberedelser för byte av glödlampa
Glödlampornas placering
Strålkastare halvljus (halogen-
strålkastare)
Strålkastare helljus Körriktningsvisare, fram
Främre dimljus (i förekom-
mande fall)1
2
3
4
RAV4_OM_OM42A21SE_(SE).book Page 537
Wednesday, January 21, 2015 6:56 PM

5386-3. Arbeten som du kan göra själv
OM42A21n
Bak
Bakljus
Backljus
Bakre körriktningsvisare
Broms/bakljus
Nummerskyltsbelysning
Bakre dimljus1
2
3
4
5
6
RAV4_OM_OM42A21SE_(SE).book Page 538
Wednesday, January 21, 2015 6:56 PM

5396-3. Arbeten som du kan göra själv
6
Underhåll och skötsel
OM42A21n

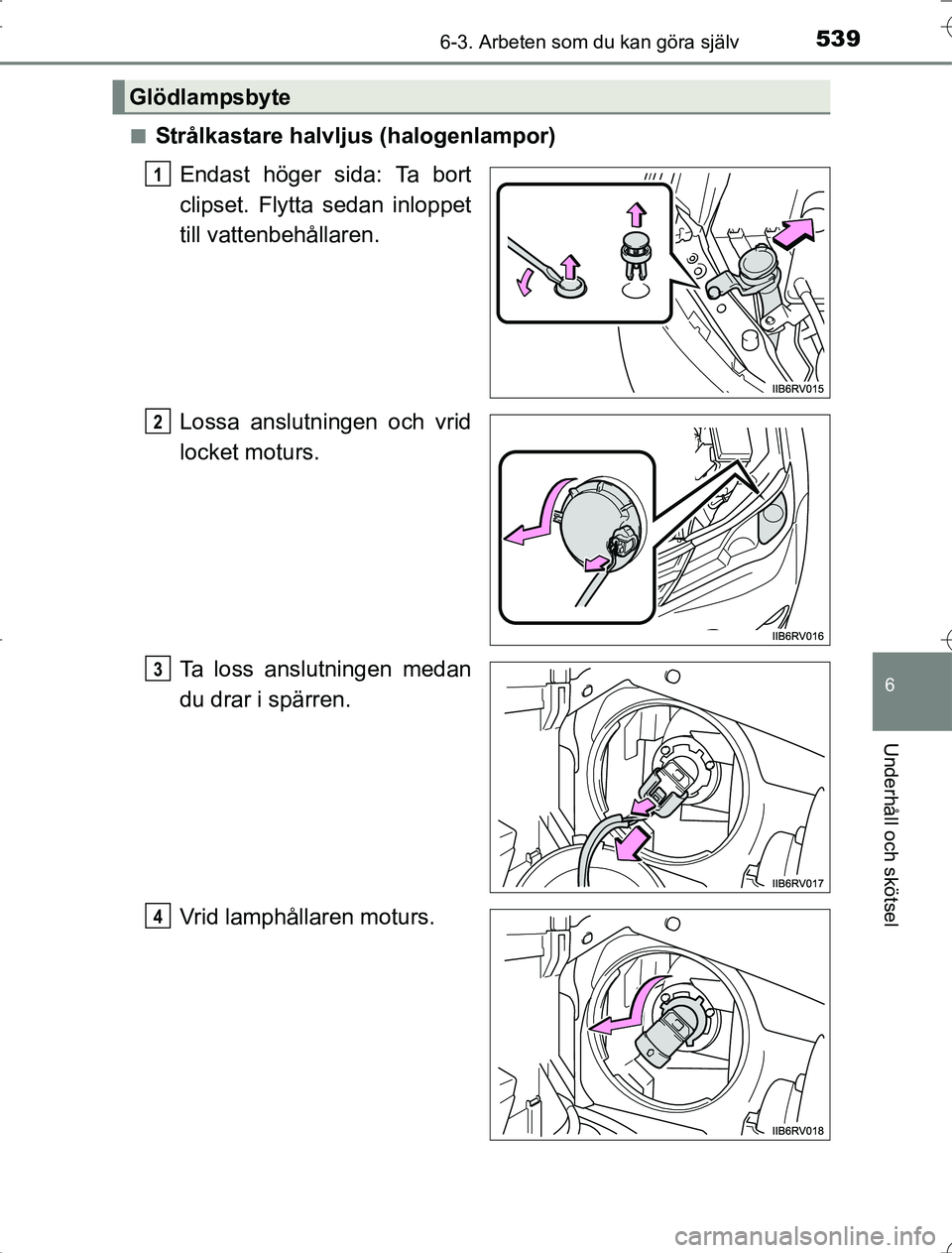

Strålkastare halvljus (halogenlampor)
Endast höger sida: Ta bort
clipset. Flytta sedan inloppet
till vattenbehållaren.
Lossa anslutningen och vrid
locket moturs.
Ta loss anslutningen medan
du drar i spärren.
Vrid lamphållaren moturs.
Glödlampsbyte
1
2
3
4
RAV4_OM_OM42A21SE_(SE).book Page 539 Wednesday, January 21, 2015 6:56 PM

5406-3. Arbeten som du kan göra själv
OM42A21

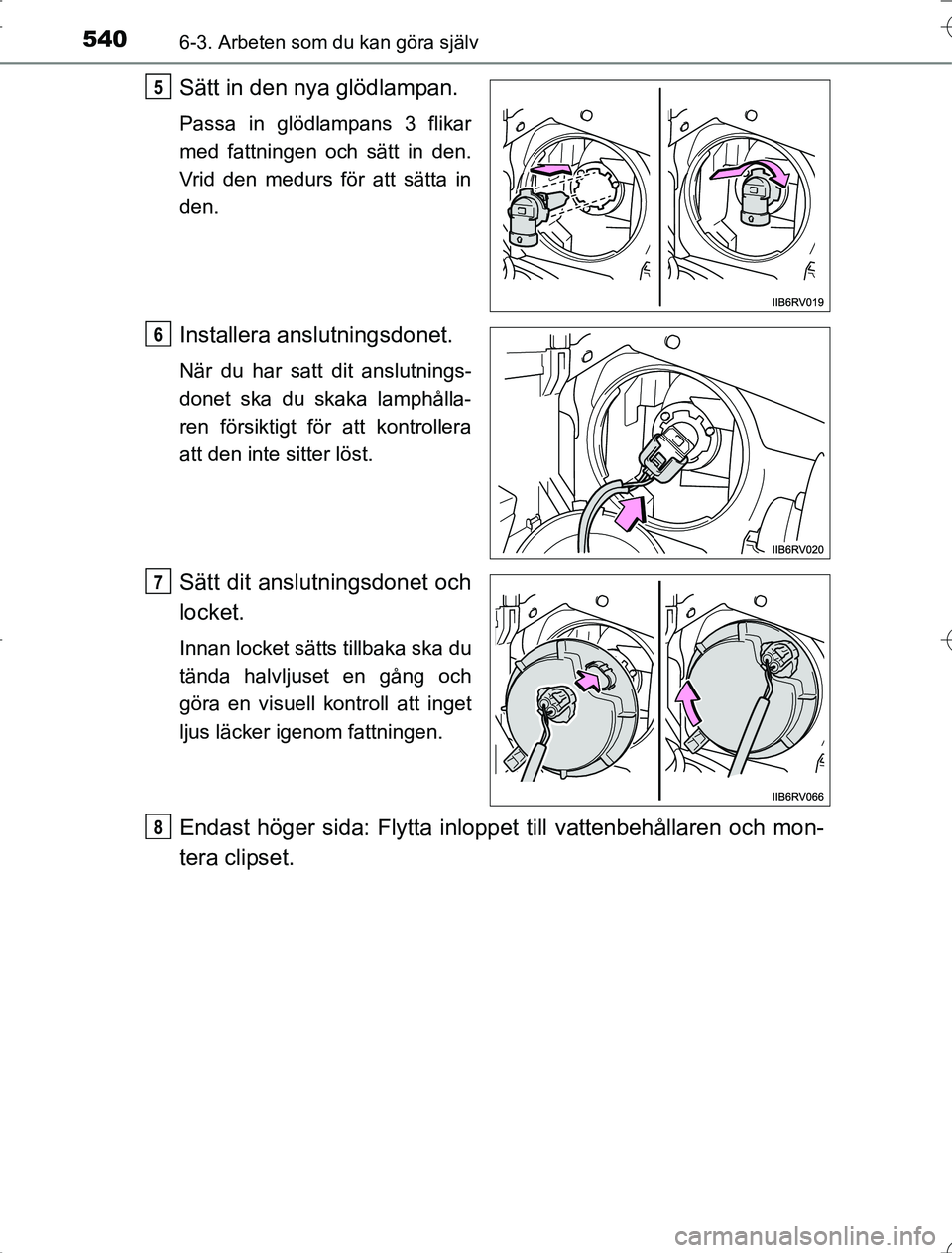

Sätt in den nya glödlampan.
Passa in glödlampans 3 flikar
med fattningen och sätt in den.
Vrid den medurs för att sätta in
den.
Installera anslutningsdonet.
När du har satt dit anslutnings-
donet ska du skaka lamphålla-
ren försiktigt för att kontrollera
att den inte sitter löst.
Sätt dit anslutningsdonet och
locket.
Innan locket sätts tillbaka ska du
tända halvljuset en gång och
göra en visuell kontroll att inget
ljus läcker igenom fattningen.
Endast höger sida: Flytta inloppet till vattenbehållaren och mon-
tera clipset.
5
6
7
8
RAV4_OM_OM42A21SE_(SE).book Page 540 Wednesday, January 21, 2015 6:56 PM

5416-3. Arbeten som du kan göra själv
6
Underhåll och skötsel
OM42A21n

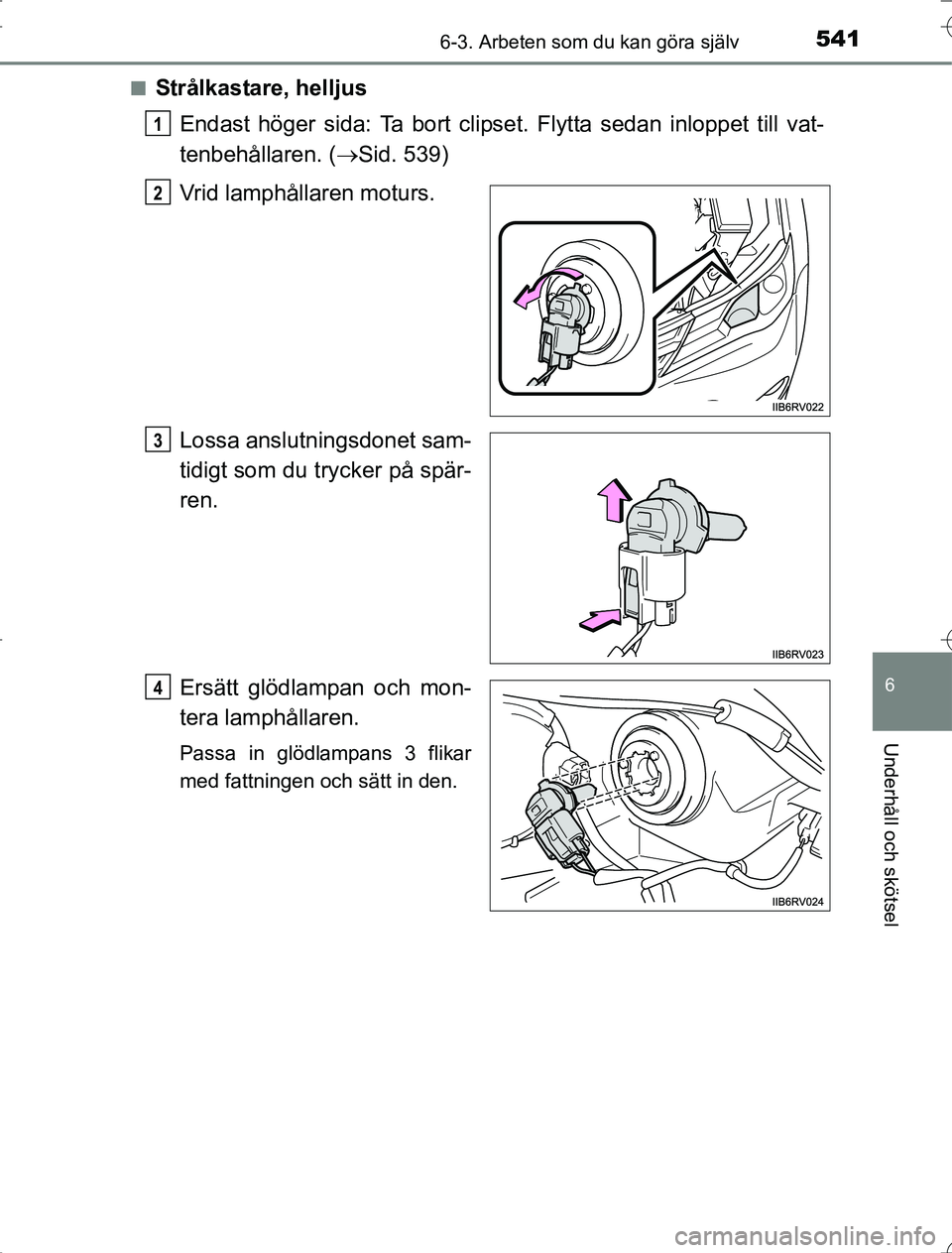

Strålkastare, helljus
Endast höger sida: Ta bort clipset. Flytta sedan inloppet till vat-
tenbehållaren. ( Sid. 539)
Vrid lamphållaren moturs.
Lossa anslutningsdonet sam-
tidigt som du trycker på spär-
ren.
Ersätt glödlampan och mon-
tera lamphållaren.
Passa in glödlampans 3 flikar
med fattningen och sätt in den.
1
2
3
4
RAV4_OM_OM42A21SE_(SE).book Page 541 Wednesday, January 21, 2015 6:56 PM

5426-3. Arbeten som du kan göra själv
OM42A21

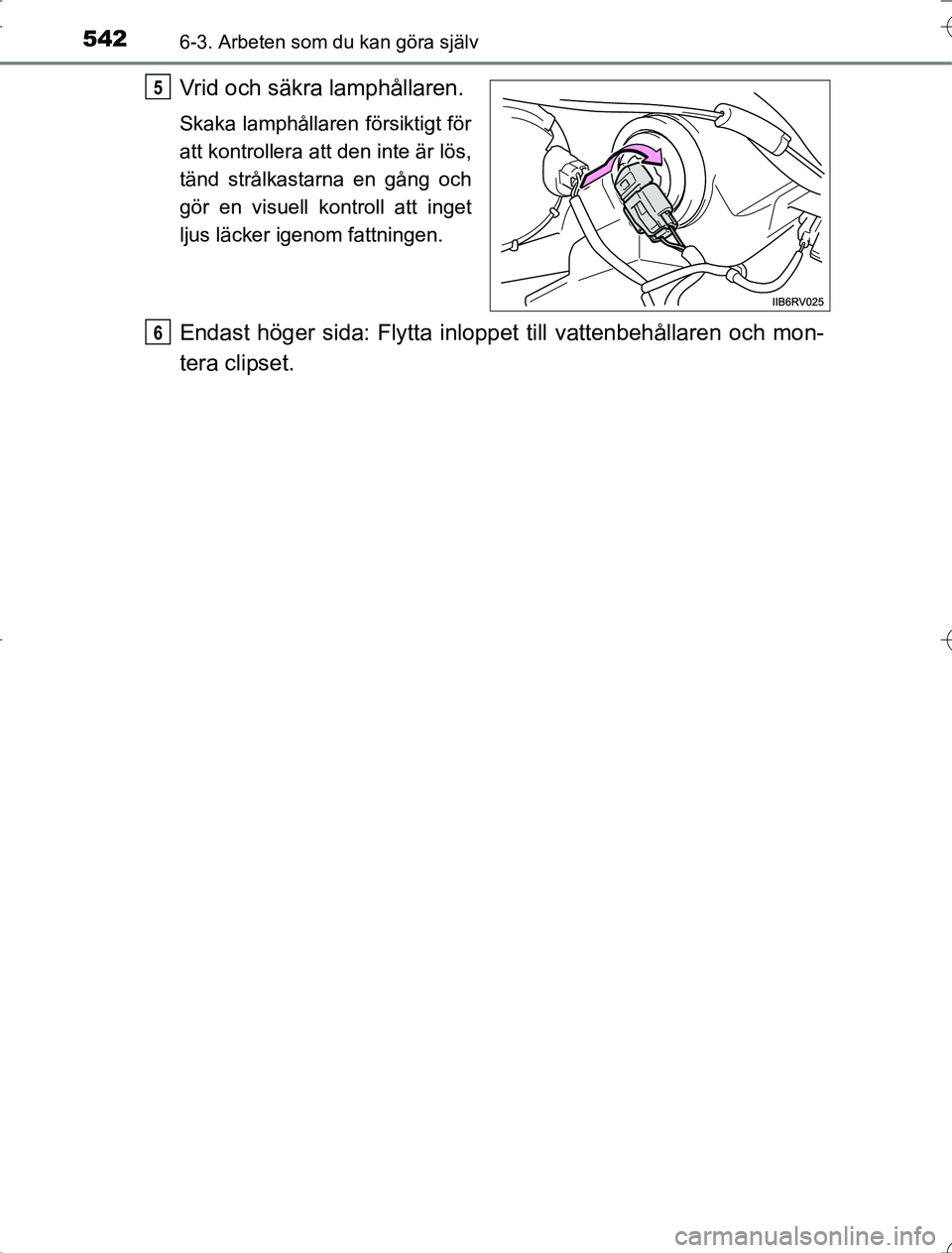

Vrid och säkra lamphållaren.
Skaka lamphållaren försiktigt för
att kontrollera att den inte är lös,
tänd strålkastarna en gång och
gör en visuell kontroll att inget
ljus läcker igenom fattningen.
Endast höger sida: Flytta inloppet till vattenbehållaren och mon-
tera clipset.
5
6
RAV4_OM_OM42A21SE_(SE).book Page 542 Wednesday, January 21, 2015 6:56 PM

5436-3. Arbeten som du kan göra själv
6
Underhåll och skötsel
OM42A21n

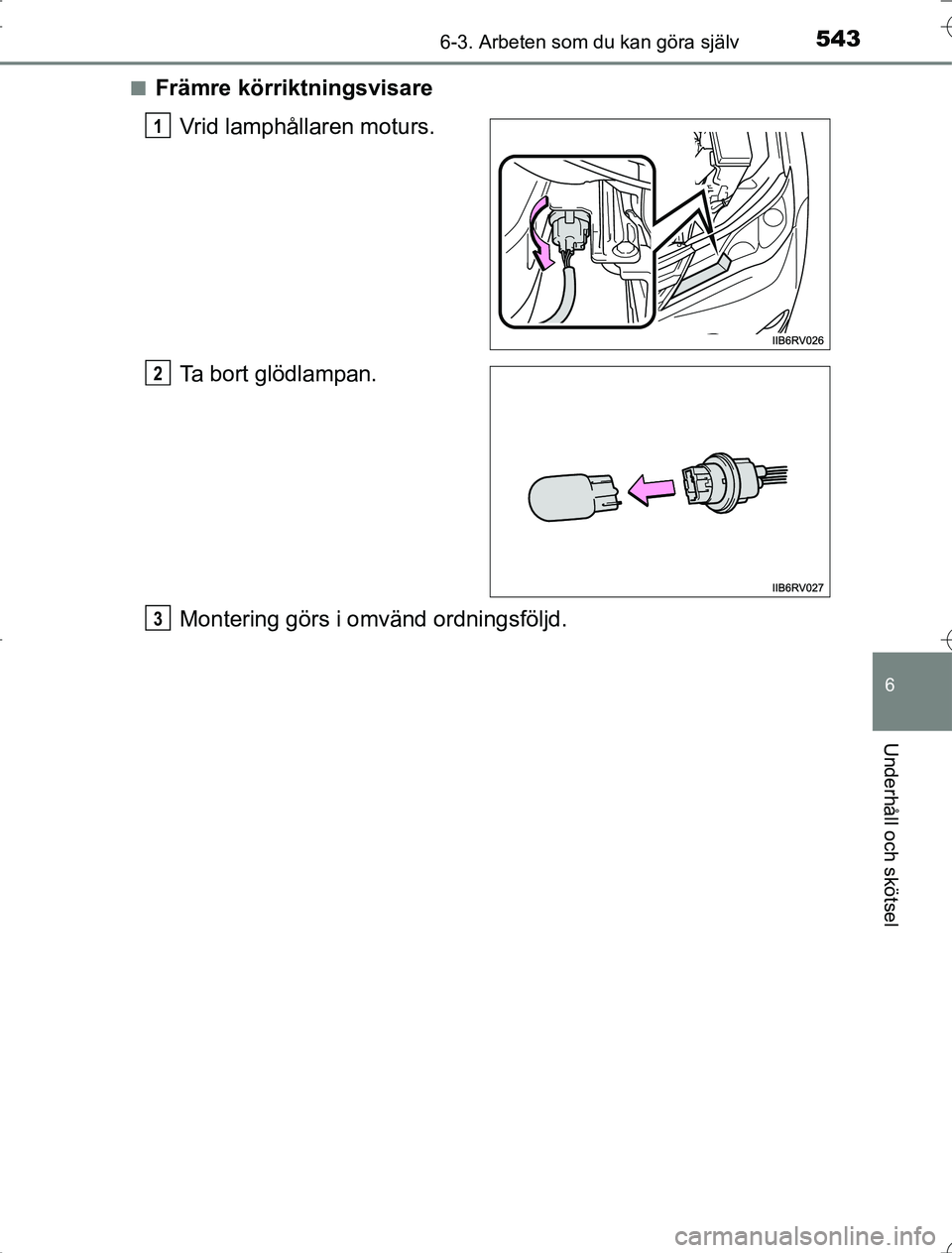

Främre körriktningsvisare
Vrid lamphållaren moturs.
Ta bort glödlampan.
Montering görs i omvänd ordningsföljd.
1
2
3
RAV4_OM_OM42A21SE_(SE).book Page 543 Wednesday, January 21, 2015 6:56 PM

5446-3. Arbeten som du kan göra själv
OM42A21n

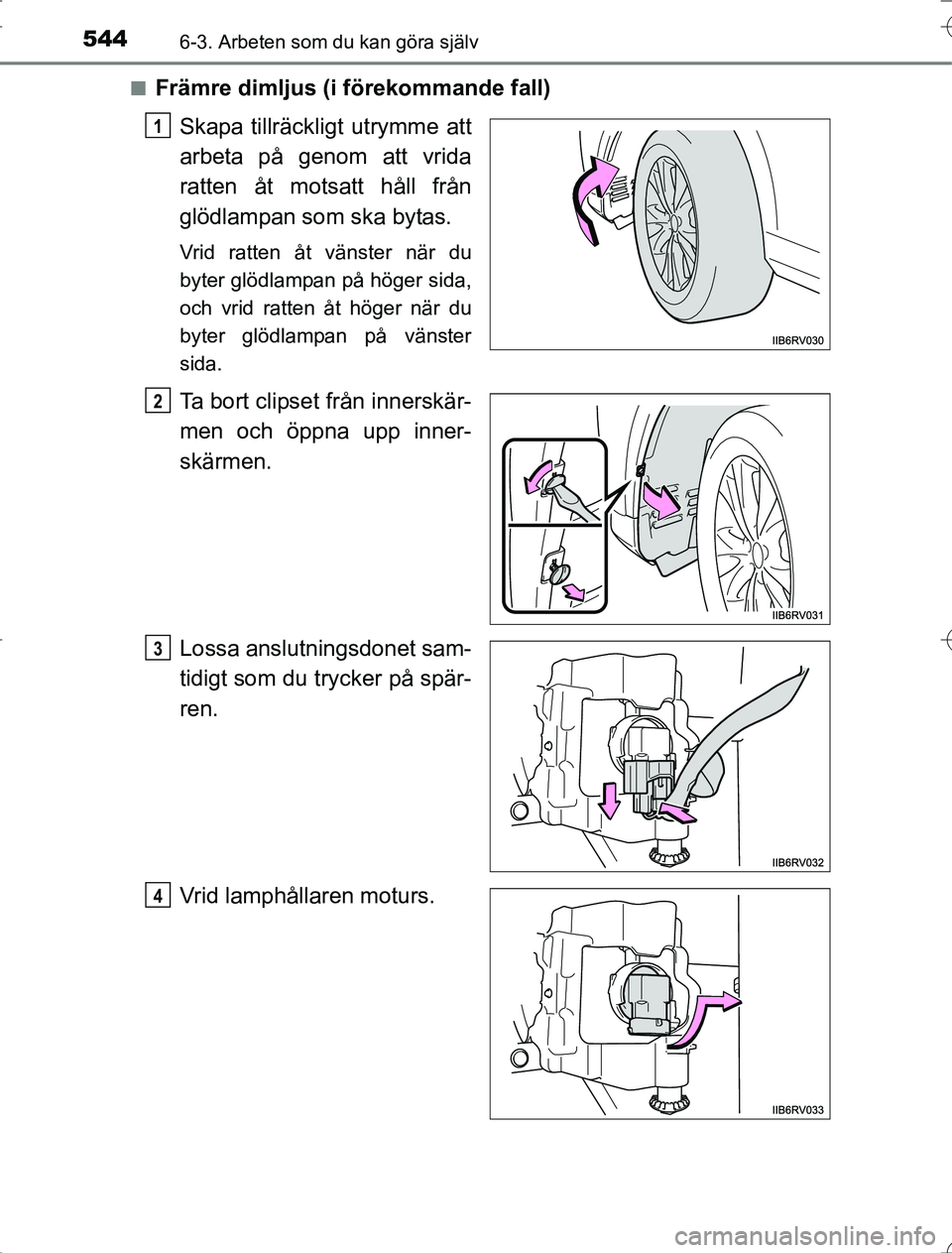

Främre dimljus (i förekommande fall)
Skapa tillräckligt utrymme att
arbeta på genom att vrida
ratten åt motsatt håll från
glödlampan som ska bytas.
Vrid ratten åt vänster när du
byter glödlampan på höger sida,
och vrid ratten åt höger när du
byter glödlampan på vänster
sida.
Ta bort clipset från innerskär-
men och öppna upp inner-
skärmen.
Lossa anslutningsdonet sam-
tidigt som du trycker på spär-
ren.
Vrid lamphållaren moturs.
1
2
3
4
RAV4_OM_OM42A21SE_(SE).book Page 544 Wednesday, January 21, 2015 6:56 PM
