2014 TOYOTA RAV4 Bruksanvisningar (in Swedish)

3295-1. Använda luftkonditionering och avfrostning
5
Invändiga funktioner
OM42A21n
Drift av luftkonditioneringen när mo torn stannas av Stop & Start-syste-
met (modeller med Stop & Start-system)
När motorn stannas av Stop & Start-systemet stängs luftkonditioneringens
kylning, uppvärmning och avfuktning av, endast den omgivande luften cirku-
lerar. Om du inte vill att luftkonditioneringen ska stängas av ska du trycka på
avstängningsknappen till Stop & Start-systemet och avstå från att använda
systemet.
n Om vindrutan immar igen och motorn stannas av Stop & Start-systemet
(modeller med Stop & Start-system)
Starta motorn igen genom att trampa ner kopplingspedalen( Sid. 285), eller
genom att trycka på avstängningsknappen i Stop & Start-systemet och däref-
ter ställa in luftflödesväljaren på . ( Sid. 325)
Om vindrutan ofta immar igen, tryck på avstängningsknappen till Stop & Start-
systemet för att stänga av det.
n Om lukt kommer från luftkonditione ringen medan motorn har stannats
av Stop & Start-systemet (modeller med Stop & Start-system)
Tryck på avstängningsknappen till Stop & Start-systemet för att starta om
motorn.
n Luftkonditioneringsfilter
Sid. 517
RAV4_OM_OM42A21SE_(SE).book Page 329 Wednesday, January 21, 2015 6:56 PM

3305-1. Använda luftkonditionering och avfrostning
OM42A21
VA R N I N G
nUndvik att föns tren immar igen
Ställ inte in luftflödesväljaren på när systemet är inställt på sval luft i
mycket fuktigt väder. Skillnaden mellan uteluftens temperatur och vindrutan
kan orsaka kraftig imbildning på vindr utans utsida och plötsligt hindra sik-
ten.
OBSERVERA
n Undvik att batteriet laddas ur
Låt inte luftkonditioneringen vara på längre än nödvändigt när motorn är
avstängd.
RAV4_OM_OM42A21SE_(SE).book Page 330 Wednesday, January 21, 2015 6:56 PM

331
5
5-1. Använda luftkonditionering och avfrostning
Invändiga funktioner
OM42A21
Automatisk luftkonditionering
: I förekommande fall
Luftflöden och fläkthastighet justeras automatiskt enligt tempe-
raturinställningen.
Temperaturväljare, förarsidan
Automatiskt läge
Fläktinställning, reglage
Förarsidans temperaturinställ-
ning, display
Fläktinställning, display
Fläkthastighet, display
Luftflöde, display
Passagerarsidans temperatur-
inställning, display
Avfrostning av vindruta, reglage
Gemensamt läge, reglage
Temperaturväljare, passage-
rarsidan
Kylnings- och avfuktnings-
funktion till/från
Luftflödesväljare
Fläkthastighet, reglage
Luft utifrån eller återcirkulering
av luft, reglage
Avstängning1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
RAV4_OM_OM42A21SE_(SE).book Page 331 Wednesday, January 21, 2015 6:56 PM

3325-1. Använda luftkonditionering och avfrostning
OM42A21
Tryck på .
Avfuktningsfunktionen startar. Luftflöden och fläkthastighet justeras auto-
matiskt enligt temperaturinställningen och luftfuktigheten.
Vrid medurs för att höja temperaturen och vrid
moturs för att sänka temperaturen på förarsidan.
Luftkonditioneringssystemet växlar mellan individuellt och gemensamt
läge varje gång du trycker på .
Gemensamt läge (indikatorn på är tänd):
Temperaturväljaren på förarsidan kan användas för justering av tempera-
turen för förarsidan och passagerarsidan. Använd i så fall temperaturvälja-
ren på passagerarsidan för att gå till individuellt läge.
Individuellt läge (indikatorn på är släckt):
Temperaturen för förarsidan och passagerarsidan kan justeras separat.
n
Automatläge, indikering
Om inställningar av fläkthastigheten eller luftflöden är aktiva stängs indika-
torn för det automatiska läget av. Det automatiska läget för andra funktio-
ner än de som används upprätthålls emellertid.
Använda den automatiska luftkonditioneringen
1
2
RAV4_OM_OM42A21SE_(SE).book Page 332 Wednesday, January 21, 2015 6:56 PM

3335-1. Använda luftkonditionering och avfrostning
5
Invändiga funktioner
OM42A21
Justera fläkthastigheten genom att trycka på ”” på för att öka
fläkthastigheten och på ” ” för att sänka den.
Tryck på för att stänga av fläkten.
Justera temperaturinställningen genom att vrida medurs
för att höja temperaturen och vrida moturs för att sänka
den.
Luftkonditioneringssystemet växlar mellan individuellt och gemensamt
läge varje gång du trycker på .
Gemensamt läge (indikatorn på är tänd):
Temperaturväljaren på förarsidan kan användas för justering av tempera-
turen för förarsidan och passagerarsidan. Använd i så fall temperaturvälja-
ren på passagerarsidan för att gå till individuellt läge.
Individuellt läge (indikatorn på är släckt):
Temperaturen för förarsidan och passagerarsidan kan justeras separat.
Ändra luftventilerna genom att trycka på ” ” eller ” ” på .
Luftventilerna växlar för varje tryckning på endera sidan av knappen.
Justera inställningarna manuellt
1
2
3
RAV4_OM_OM42A21SE_(SE).book Page 333 Wednesday, January 21, 2015 6:56 PM

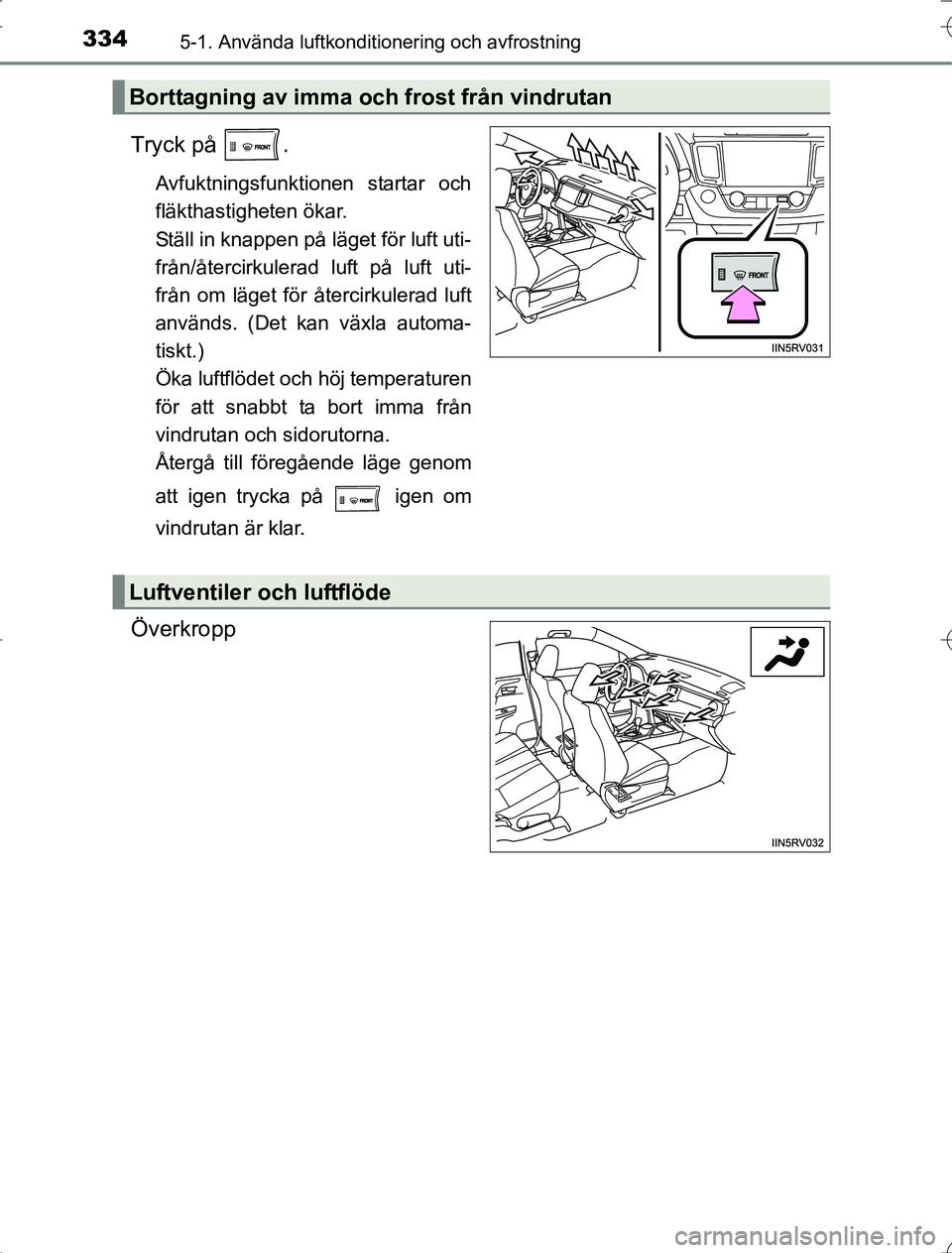

3345-1. Använda luftkonditionering och avfrostning
OM42A21
Tryck på .
Avfuktningsfunktionen startar och
fläkthastigheten ökar.
Ställ in knappen på läget för luft uti-
från/återcirkulerad luft på luft uti-
från om läget för återcirkulerad luft
används. (Det kan växla automa-
tiskt.)
Öka luftflödet och höj temperaturen
för att snabbt ta bort imma från
vindrutan och sidorutorna.
Återgå till föregående läge genom
att igen trycka på
igen om
vindrutan är klar.
Överkropp
Borttagning av imma och frost från vindrutan
Luftventiler och luftflöde
RAV4_OM_OM42A21SE_(SE).book Page 334 Wednesday, January 21, 2015 6:56 PM

3355-1. Använda luftkonditionering och avfrostning
5
Invändiga funktioner
OM42A21
Överkropp och fötter
Fötter
Fötter och vindruta
RAV4_OM_OM42A21SE_(SE).book Page 335 Wednesday, January 21, 2015 6:56 PM

3365-1. Använda luftkonditionering och avfrostning
OM42A21
Tryck på .
Läget växlar mellan luft utifrån (indikeringslampan är släckt) och återcirku-
lering av luft (indikeringslampan är tänd) för varje gång du trycker på.
Om automatiskt läge är valt kan endast fläktens hastighet justeras
enligt önskemål.
Tryck på .
Tryck på .
För varje gång trycks in ändras fläktens hastighet enligt föl-
jande.
”MEDIUM”
 ”SOFT”  ”FAST”
Växla mellan lägena för luft utifrån och återcirkulering
Inställning av fläkten
1
2
3
RAV4_OM_OM42A21SE_(SE).book Page 336 Wednesday, January 21, 2015 6:56 PM
