4896-3. Arbeten som du kan göra själv
6
Underhåll och skötsel
OM42A21

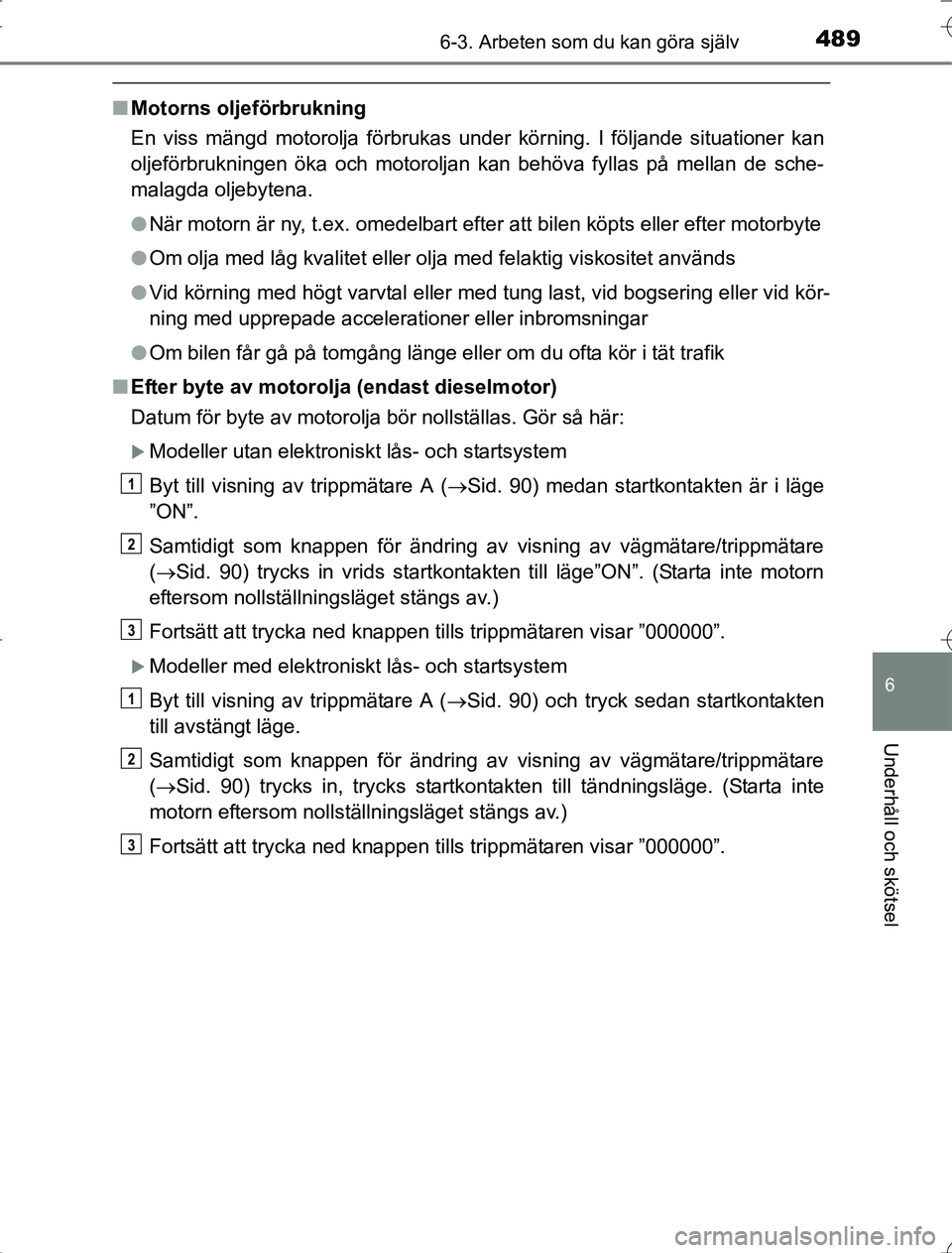

nMotorns oljeförbrukning
En viss mängd motorolja förbrukas under körning. I följande situationer kan
oljeförbrukningen öka och motoroljan kan behöva fyllas på mellan de sche-
malagda oljebytena.
lNär motorn är ny, t.ex. omedelbart efter att bilen köpts eller efter motorbyte
l Om olja med låg kvalitet eller olja med felaktig viskositet används
l Vid körning med högt varvtal eller med tung last, vid bogsering eller vid kör-
ning med upprepade accelerationer eller inbromsningar
l Om bilen får gå på tomgång länge eller om du ofta kör i tät trafik
n Efter byte av motorolja (endast dieselmotor)
Datum för byte av motorolja bör nollställas. Gör så här:
Modeller utan elektroniskt lås- och startsystem
Byt till visning av trippmätare A ( Sid. 90) medan startkontakten är i läge
”ON”.
Samtidigt som knappen för ändring av visning av vägmätare/trippmätare
( Sid. 90) trycks in vrids startkontakten till läge”ON”. (Starta inte motorn
eftersom nollställningsläget stängs av.)
Fortsätt att trycka ned knappen tills trippmätaren visar ”000000”.
Modeller med elektroniskt lås- och startsystem
Byt till visning av trippmätare A ( Sid. 90) och tryck sedan startkontakten
till avstängt läge.
Samtidigt som knappen för ändring av visning av vägmätare/trippmätare
( Sid. 90) trycks in, trycks startkontakten till tändningsläge. (Starta inte
motorn eftersom nollställningsläget stängs av.)
Fortsätt att trycka ned knappen tills trippmätaren visar ”000000”.
1
2
3
1
2
3
RAV4_OM_OM42A21SE_(SE).book Page 489 Wednesday, January 21, 2015 6:56 PM

4906-3. Arbeten som du kan göra själv
OM42A21

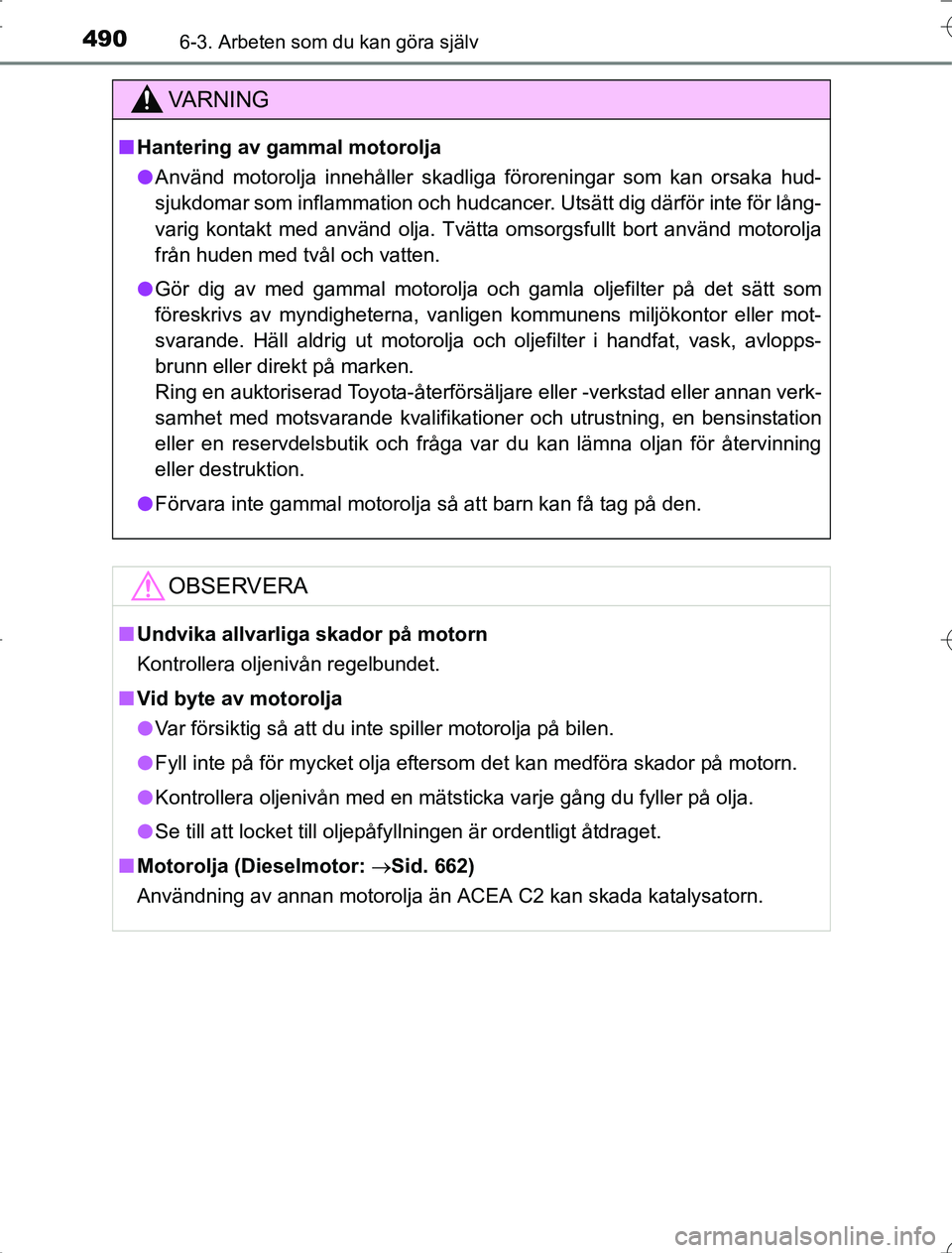

VA R N I N G
nHantering av gammal motorolja
l Använd motorolja innehåller skadliga föroreningar som kan orsaka hud-
sjukdomar som inflammation och hudcancer. Utsätt dig därför inte för lång-
varig kontakt med använd olja. Tvätta omsorgsfullt bort använd motorolja
från huden med tvål och vatten.
l Gör dig av med gammal motorolja och gamla oljefilter på det sätt som
föreskrivs av myndigheterna, vanligen kommunens miljökontor eller \
mot-
svarande. Häll aldrig ut motorolja och oljefilter i handfat, vask, avlopps-
brunn eller direkt på marken.
Ring en auktoriserad Toyota-återförsäljare eller -verkstad eller annan verk-
samhet med motsvarande kvalifikationer och utrustning, en bensinstation
eller en reservdelsbutik och fråga var du kan lämna oljan för återvinning
eller destruktion.
l Förvara inte gammal motorolja så att barn kan få tag på den.
OBSERVERA
nUndvika allvarliga skador på motorn
Kontrollera oljenivån regelbundet.
n Vid byte av motorolja
l Var försiktig så att du inte spiller motorolja på bilen.
l Fyll inte på för mycket olja eftersom det kan medföra skador på motorn.
l Kontrollera oljenivån med en mätsticka varje gång du fyller på olja.
l Se till att locket till oljepåfyllningen är ordentligt åtdraget.
n Motorolja (Dieselmotor: Sid. 662)
Användning av annan motorolja än ACEA C2 kan skada katalysatorn.
RAV4_OM_OM42A21SE_(SE).book Page 490 Wednesday, January 21, 2015 6:56 PM

4916-3. Arbeten som du kan göra själv
6
Underhåll och skötsel
OM42A21

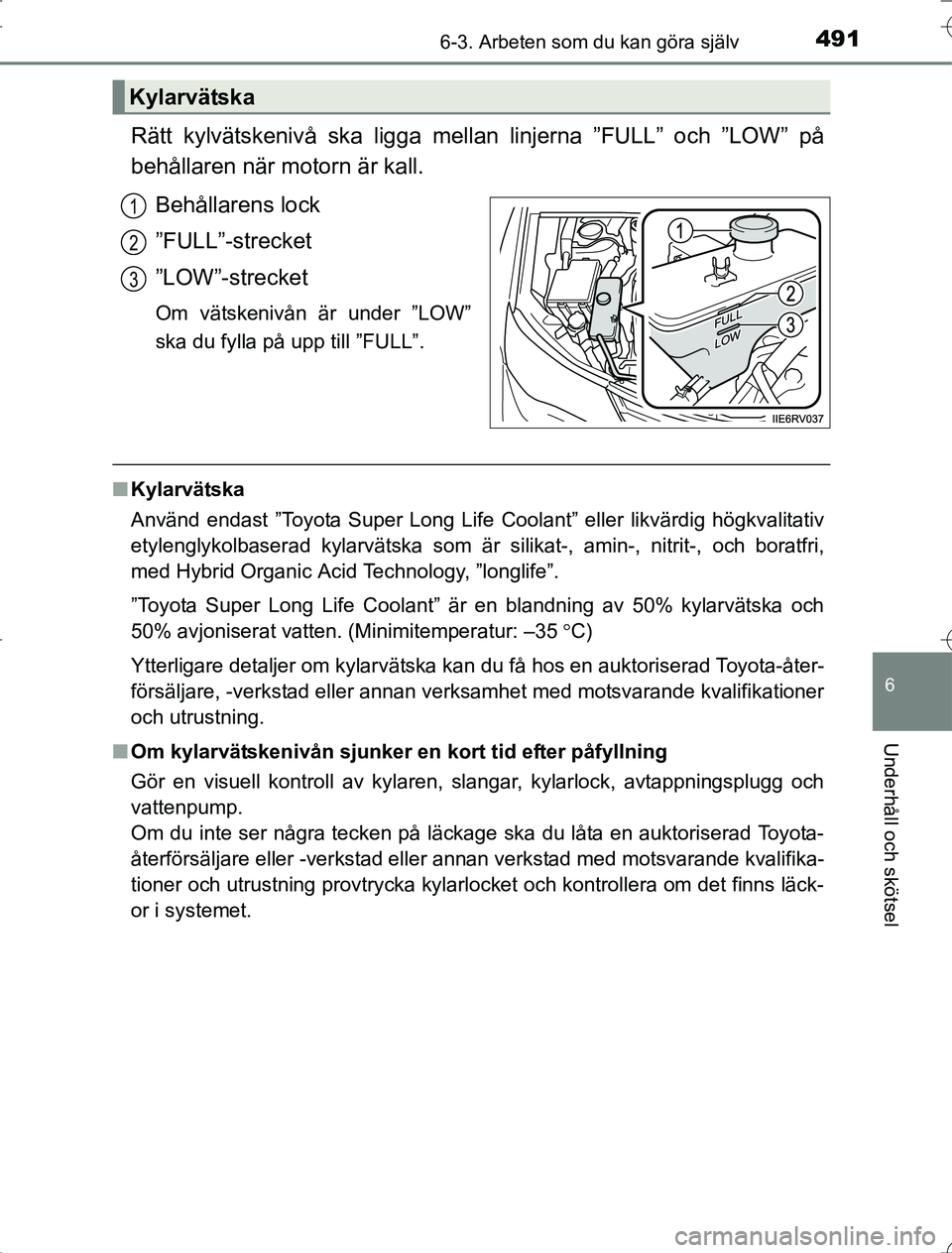

Rätt kylvätskenivå ska ligga mellan linjerna ”FULL” och ”LOW” på
behållaren när motorn är kall.Behållarens lock
”FULL”-strecket
”LOW”-strecket
Om vätskenivån är under ”LOW”
ska du fylla på upp till ”FULL”.
nKylarvätska
Använd endast ”Toyota Super Long Life Coolant” eller likvärdig högkvalitativ
etylenglykolbaserad kylarvätska som är silikat-, amin-, nitrit-, och boratfri,
med Hybrid Organic Acid Technology, ”longlife”.
”Toyota Super Long Life Coolant” är en blandning av 50% kylarvätska och
50% avjoniserat vatten. (Minimitemperatur: –35 C)
Ytterligare detaljer om kylarvätska kan du få hos en auktoriserad Toyota-åter-
försäljare, -verkstad eller annan verksamhet med motsvarande kvalifikationer
och utrustning.
n Om kylarvätskenivån sjunker en kort tid efter påfyllning
Gör en visuell kontroll av kylaren, slangar, kylarlock, avtappningsplugg och
vattenpump.
Om du inte ser några tecken på läckage ska du låta en auktoriserad Toyota-
återförsäljare eller -verkstad eller annan verkstad med motsvarande kvalifika-
tioner och utrustning provtrycka kylarlocket och kontrollera om det finns läck-
or i systemet.
Kylarvätska
1
2
3
RAV4_OM_OM42A21SE_(SE).book Page 491 Wednesday, January 21, 2015 6:56 PM

4926-3. Arbeten som du kan göra själv
OM42A21

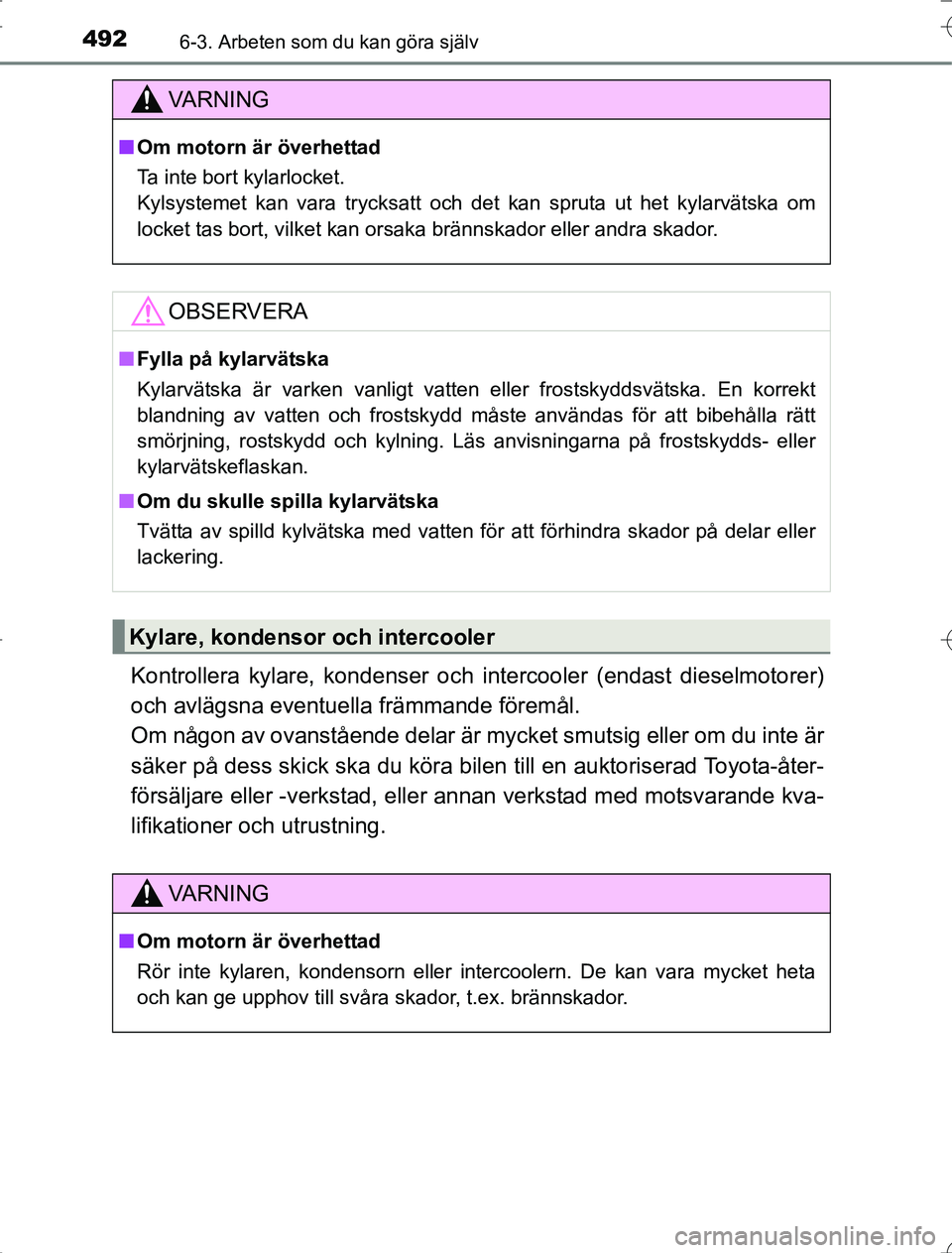

Kontrollera kylare, kondenser och intercooler (endast dieselmotorer)
och avlägsna eventuella främmande föremål.
Om någon av ovanstående delar är mycket smutsig eller om du inte är
säker på dess skick ska du köra bilen till en auktoriserad Toyota-åter-
försäljare eller -verkstad, eller annan verkstad med motsvarande kva-
lifikationer och utrustning.
VA R N I N G
n Om motorn är överhettad
Ta inte bort kylarlocket.
Kylsystemet kan vara trycksatt och det kan spruta ut het kylarvätska om
locket tas bort, vilket kan orsaka brännskador eller andra skador.
OBSERVERA
nFylla på kylarvätska
Kylarvätska är varken vanligt vatten eller frostskyddsvätska. En korrekt
blandning av vatten och frostskydd måste användas för att bibehålla rätt
smörjning, rostskydd och kylning. Läs anvisningarna på frostskydds- eller
kylarvätskeflaskan.
n Om du skulle spilla kylarvätska
Tvätta av spilld kylvätska med vatten för att förhindra skador på delar eller
lackering.
Kylare, kondensor och intercooler
VA R N I N G
nOm motorn är överhettad
Rör inte kylaren, kondensorn eller intercoolern. De kan vara mycket heta
och kan ge upphov till svåra skador, t.ex. brännskador.
RAV4_OM_OM42A21SE_(SE).book Page 492 Wednesday, January 21, 2015 6:56 PM

4936-3. Arbeten som du kan göra själv
6
Underhåll och skötsel
OM42A21

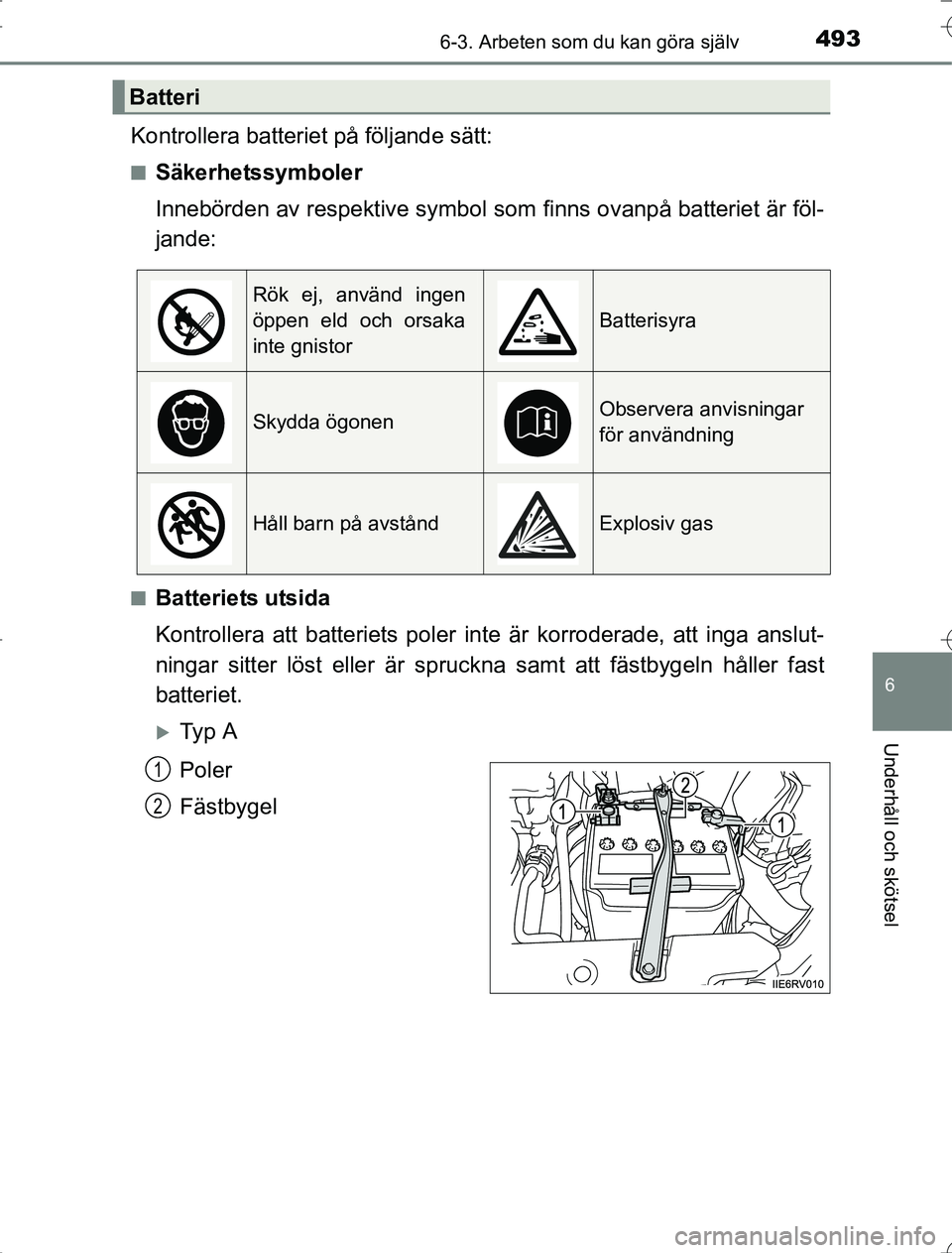

Kontrollera batteriet på följande sätt:
nSäkerhetssymboler
Innebörden av respektive symbol som finns ovanpå batteriet är föl-
jande:
nBatteriets utsida
Kontrollera att batteriets poler inte är korroderade, att inga anslut-
ningar sitter löst eller är spruckna samt att fästbygeln håller fast
batteriet.
Ty p A
Poler
Fästbygel
Batteri
Rök ej, använd ingen
öppen eld och orsaka
inte gnistor
Batterisyra
Skydda ögonenObservera anvisningar
för användning
Håll barn på avståndExplosiv gas
1
2
RAV4_OM_OM42A21SE_(SE).book Page 493 Wednesday, January 21, 2015 6:56 PM

4946-3. Arbeten som du kan göra själv
OM42A21

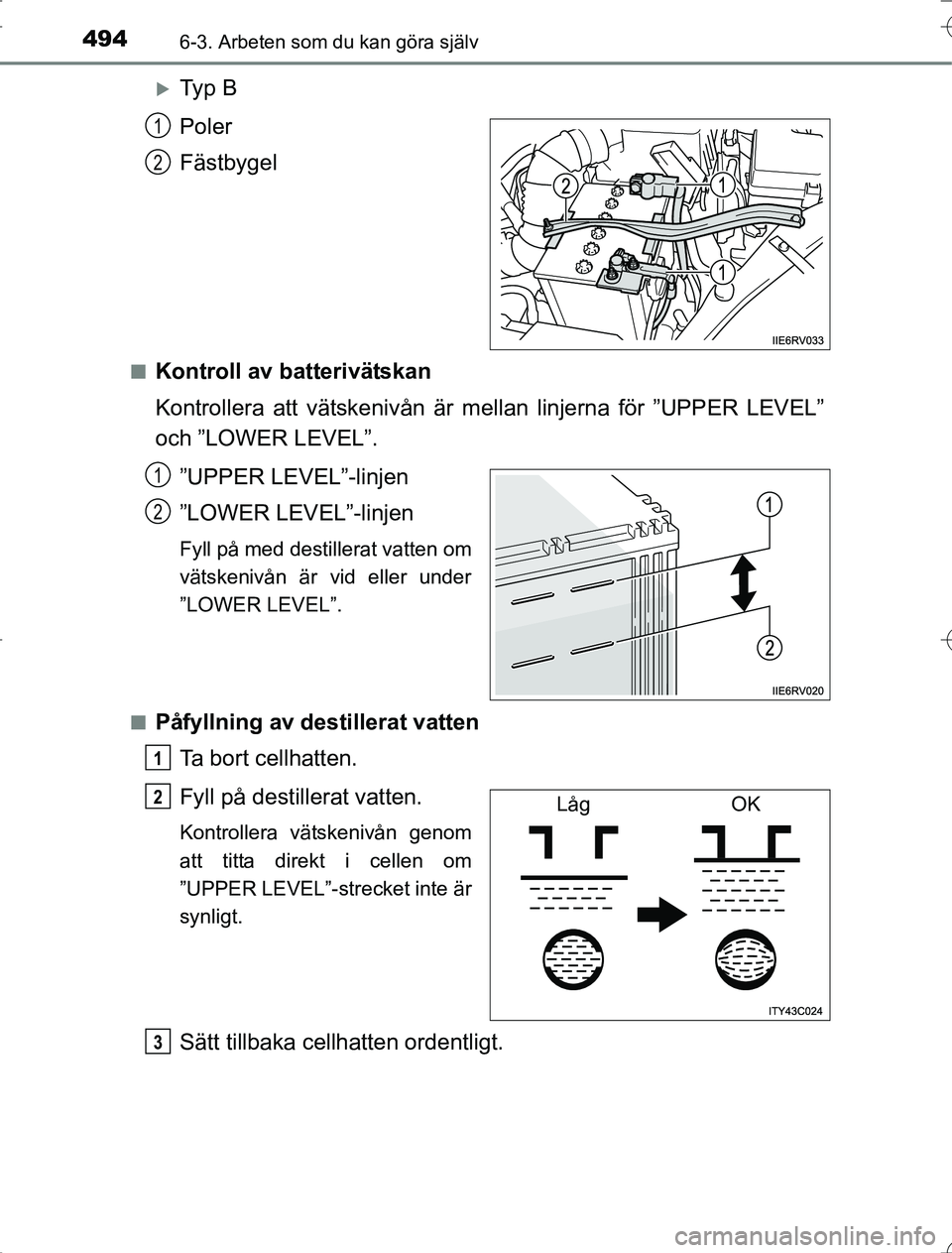

Ty p B
Poler
Fästbygel
nKontroll av batterivätskan
Kontrollera att vätskenivån är mellan linjerna för ”UPPER LEVEL”
och ”LOWER LEVEL”.”UPPER LEVEL”-linjen
”LOWER LEVEL”-linjen
Fyll på med destillerat vatten om
vätskenivån är vid eller under
”LOWER LEVEL”.
n
Påfyllning av destillerat vatten Ta bort cellhatten.
Fyll på destillerat vatten.
Kontrollera vätskenivån genom
att titta direkt i cellen om
”UPPER LEVEL”-strecket inte är
synligt.
Sätt tillbaka cellhatten ordentligt.
1
2
1
2
1
Låg OK2
3
RAV4_OM_OM42A21SE_(SE).book Page 494 Wednesday, January 21, 2015 6:56 PM

4956-3. Arbeten som du kan göra själv
6
Underhåll och skötsel
OM42A21

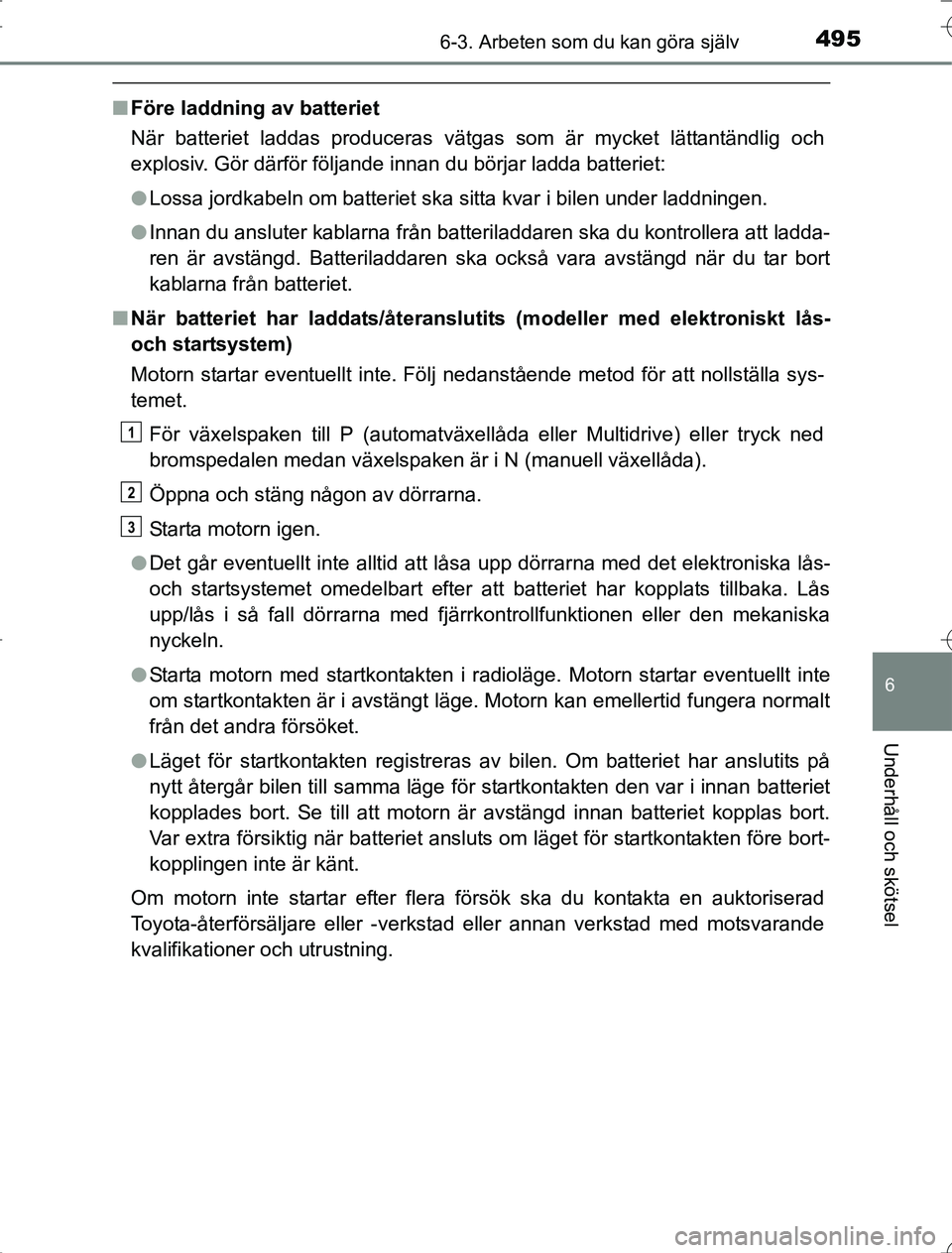

nFöre laddning av batteriet
När batteriet laddas produceras vätgas som är mycket lättantändlig och
explosiv. Gör därför följande innan du börjar ladda batteriet:
lLossa jordkabeln om batteriet ska sitta kvar i bilen under laddningen.
l Innan du ansluter kablarna från batteriladdaren ska du kontrollera att ladda-
ren är avstängd. Batteriladdaren ska också vara avstängd när du tar bort
kablarna från batteriet.
n När batteriet har laddats/återanslutits (modeller med elektroniskt lås-
och startsystem)
Motorn startar eventuellt inte. Följ nedanstående metod för att nollställa sys-
temet.
För växelspaken till P (automatväxellåda eller Multidrive) eller tryck ned
bromspedalen medan växelspaken är i N (manuell växellåda).
Öppna och stäng någon av dörrarna.
Starta motorn igen.
l Det går eventuellt inte alltid att låsa upp dörrarna med det elektroniska lås-
och startsystemet omedelbart efter att batteriet har kopplats tillbaka. Lås
upp/lås i så fall dörrarna med fjärrkontrollfunktionen eller den mekaniska
nyckeln.
l Starta motorn med startkontakten i radioläge. Motorn startar eventuellt inte
om startkontakten är i avstängt läge. Motorn kan emellertid fungera normalt
från det andra försöket.
l Läget för startkontakten registreras av bilen. Om batteriet har anslutits på
nytt återgår bilen till samma läge för startkontakten den var i innan batteriet
kopplades bort. Se till att motorn är avstängd innan batteriet kopplas bort.
Var extra försiktig när batteriet ansluts om läget för startkontakten före bort-
kopplingen inte är känt.
Om motorn inte startar efter flera försök ska du kontakta en auktoriserad
Toyota-återförsäljare eller -verkstad eller annan verkstad med motsvarande
kvalifikationer och utrustning.
1
2
3
RAV4_OM_OM42A21SE_(SE).book Page 495 Wednesday, January 21, 2015 6:56 PM

4966-3. Arbeten som du kan göra själv
OM42A21
VA R N I N G

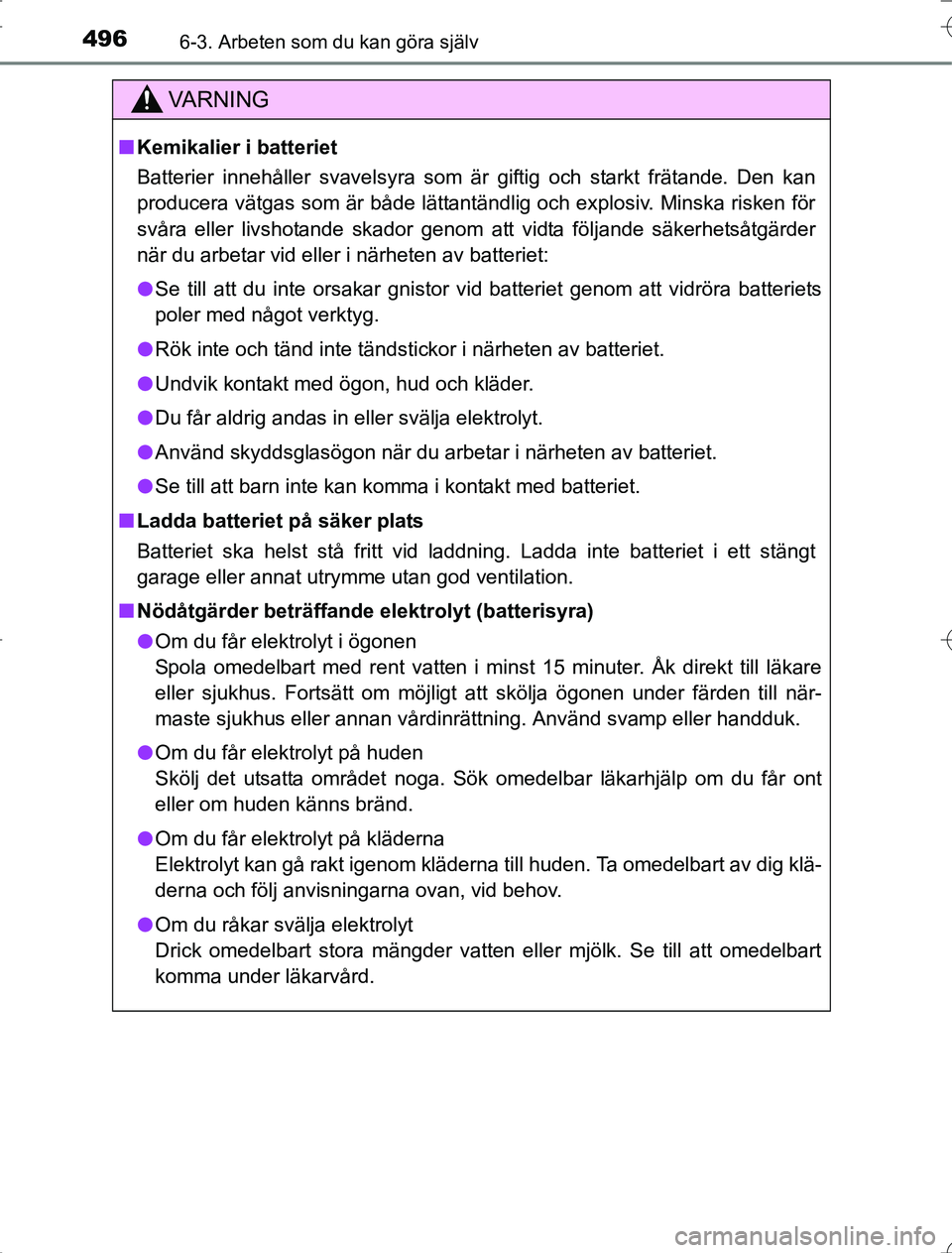

nKemikalier i batteriet
Batterier innehåller svavelsyra som är giftig och starkt frätande. Den kan
producera vätgas som är både lättantändlig och explosiv. Minska risken för
svåra eller livshotande skador genom att vidta följande säkerhetsåtgärder
när du arbetar vid eller i närheten av batteriet:
l Se till att du inte orsakar gnistor vid batteriet genom att vidröra batteriets
poler med något verktyg.
l Rök inte och tänd inte tändstickor i närheten av batteriet.
l Undvik kontakt med ögon, hud och kläder.
l Du får aldrig andas in eller svälja elektrolyt.
l Använd skyddsglasögon när du arbetar i närheten av batteriet.
l Se till att barn inte kan komma i kontakt med batteriet.
n Ladda batteriet på säker plats
Batteriet ska helst stå fritt vid laddning. Ladda inte batteriet i ett stängt
garage eller annat utrymme utan god ventilation.
n Nödåtgärder beträffande elektrolyt (batterisyra)
l Om du får elektrolyt i ögonen
Spola omedelbart med rent vatten i minst 15 minuter. Åk direkt till läkare
eller sjukhus. Fortsätt om möjligt att skölja ögonen under färden till när-
maste sjukhus eller annan vårdinrättning. Använd svamp eller handduk.
l Om du får elektrolyt på huden
Skölj det utsatta området noga. Sök omedelbar läkarhjälp om du får ont
eller om huden känns bränd.
l Om du får elektrolyt på kläderna
Elektrolyt kan gå rakt igenom kläderna till huden. Ta omedelbart av dig klä-
derna och följ anvisningarna ovan, vid behov.
l Om du råkar svälja elektrolyt
Drick omedelbart stora mängder vatten eller mjölk. Se till att omedelbart
komma under läkarvård.
