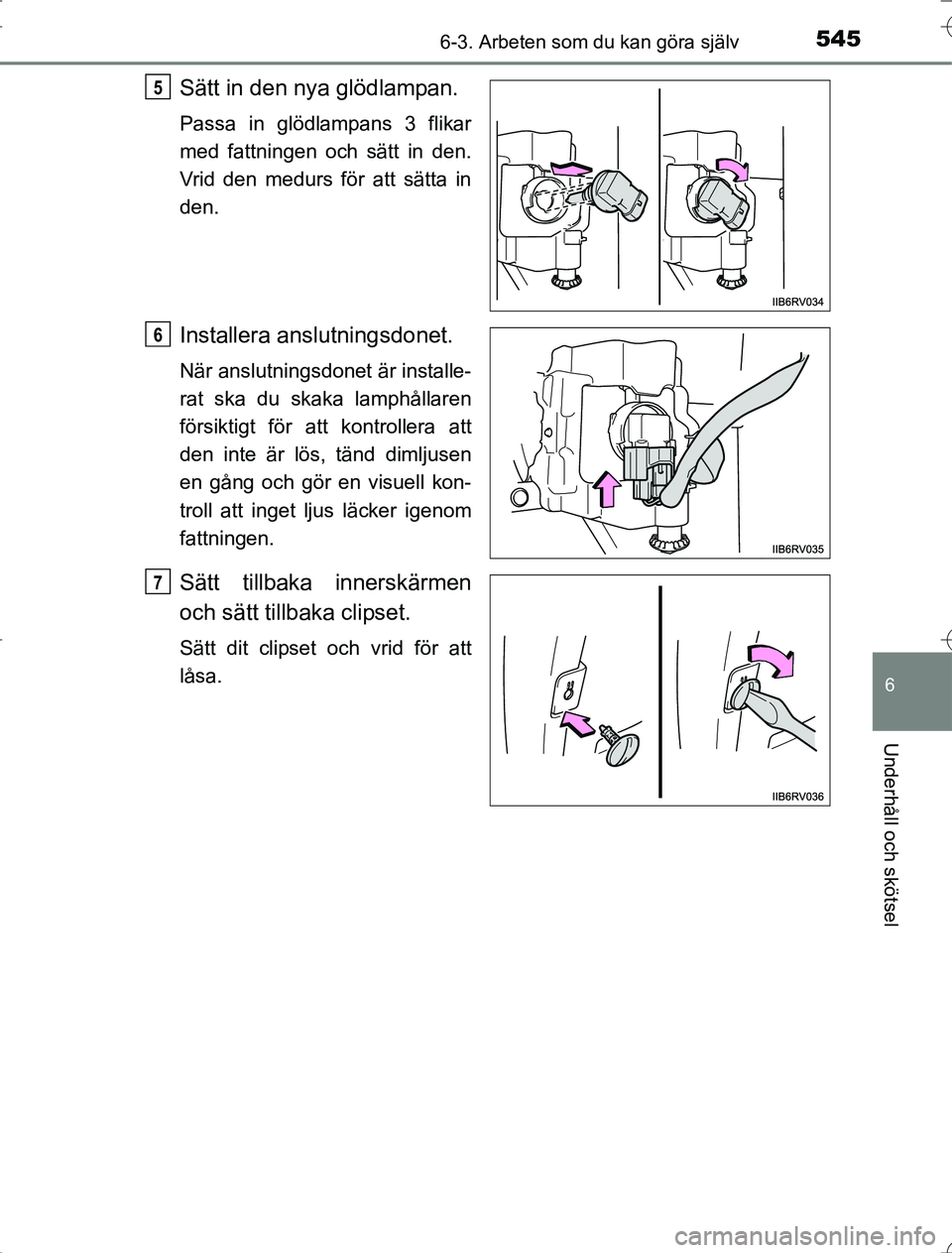

Page 545 of 704
5456-3. Arbeten som du kan göra själv
6
Underhåll och skötsel
OM42A21
Sätt in den nya glödlampan.
Passa in glödlampans 3 flikar
med fattningen och sätt in den.
Vrid den medurs för att sätta in
den.
Installera anslutningsdonet.
När anslutningsdonet är installe-
rat ska du skaka lamphållaren
försiktigt för att kontrollera att
den inte är lös, tänd dimljusen
en gång och gör en visuell kon-
troll att inget ljus läcker igenom
fattningen.
Sätt tillbaka innerskärmen
och sätt tillbaka clipset.
Sätt dit clipset och vrid för att
låsa.
5
6
7
RAV4_OM_OM42A21SE_(SE).book Page 545 Wednesday, January 21, 2015 6:56 PM
Page 546 of 704
5466-3. Arbeten som du kan göra själv
OM42A21n
Broms/baklyktor, kö
rriktningsvisare bak
Öppna bakluckan och ta bort
skruvarna. Ta bort lampenhe-
ten genom att dra den rakt
bakåt från bilens bakre del.
Vrid lamphållaren moturs.
Ta bort glödlampan.
Montering görs i omvänd ordningsföljd.
1
2
Bromsljus/bakljusKörriktningsvisare, bak
3
Bromsljus/bakljusKörriktningsvisare, bak
4
RAV4_OM_OM42A21SE_(SE).book Page 546 Wednesday, January 21, 2015 6:56 PM

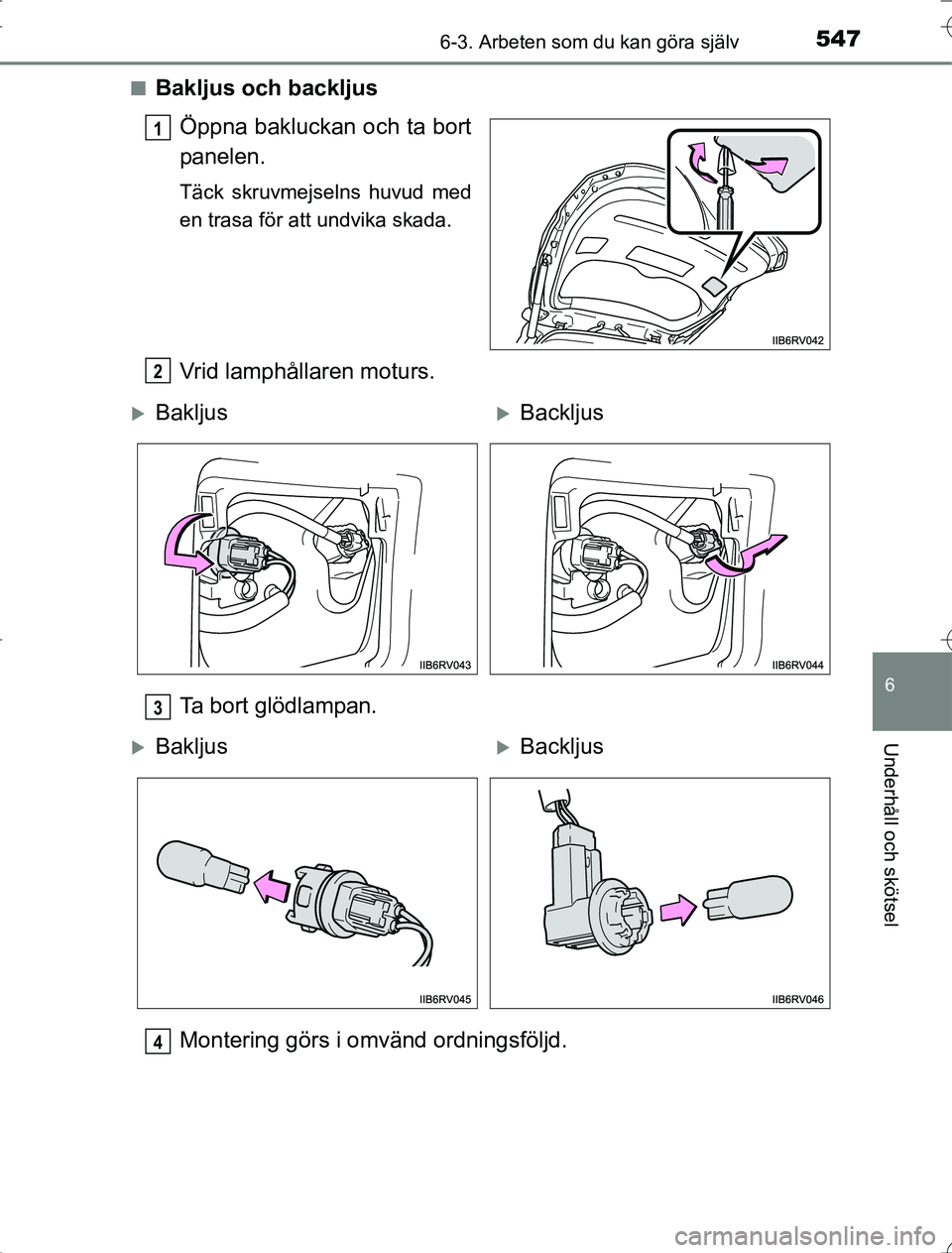

Page 547 of 704
5476-3. Arbeten som du kan göra själv
6
Underhåll och skötsel
OM42A21n
Bakljus och backljus
Öppna bakluckan och ta bort
panelen.
Täck skruvmejselns huvud med
en trasa för att undvika skada.
Vrid lamphållaren moturs.
Ta bort glödlampan.
Montering görs i omvänd ordningsföljd.
1
2
BakljusBackljus
3
BakljusBackljus
4
RAV4_OM_OM42A21SE_(SE).book Page 547 Wednesday, January 21, 2015 6:56 PM

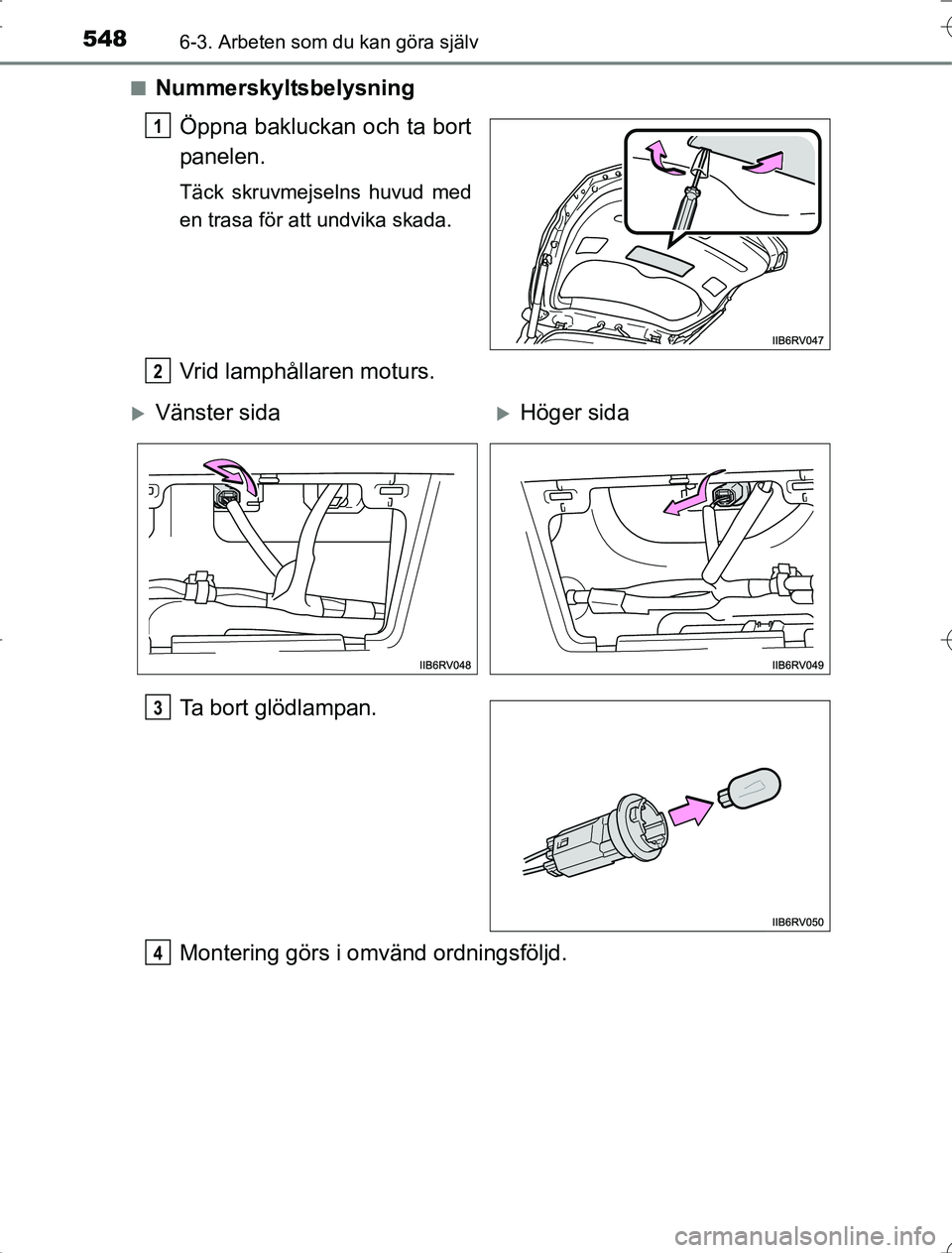

Page 548 of 704
5486-3. Arbeten som du kan göra själv
OM42A21n
Nummerskyltsbelysning
Öppna bakluckan och ta bort
panelen.
Täck skruvmejselns huvud med
en trasa för att undvika skada.
Vrid lamphållaren moturs.
Ta bort glödlampan.
Montering görs i omvänd ordningsföljd.
1
2
Vänster sidaHöger sida
3
4
RAV4_OM_OM42A21SE_(SE).book Page 548 Wednesday, January 21, 2015 6:56 PM

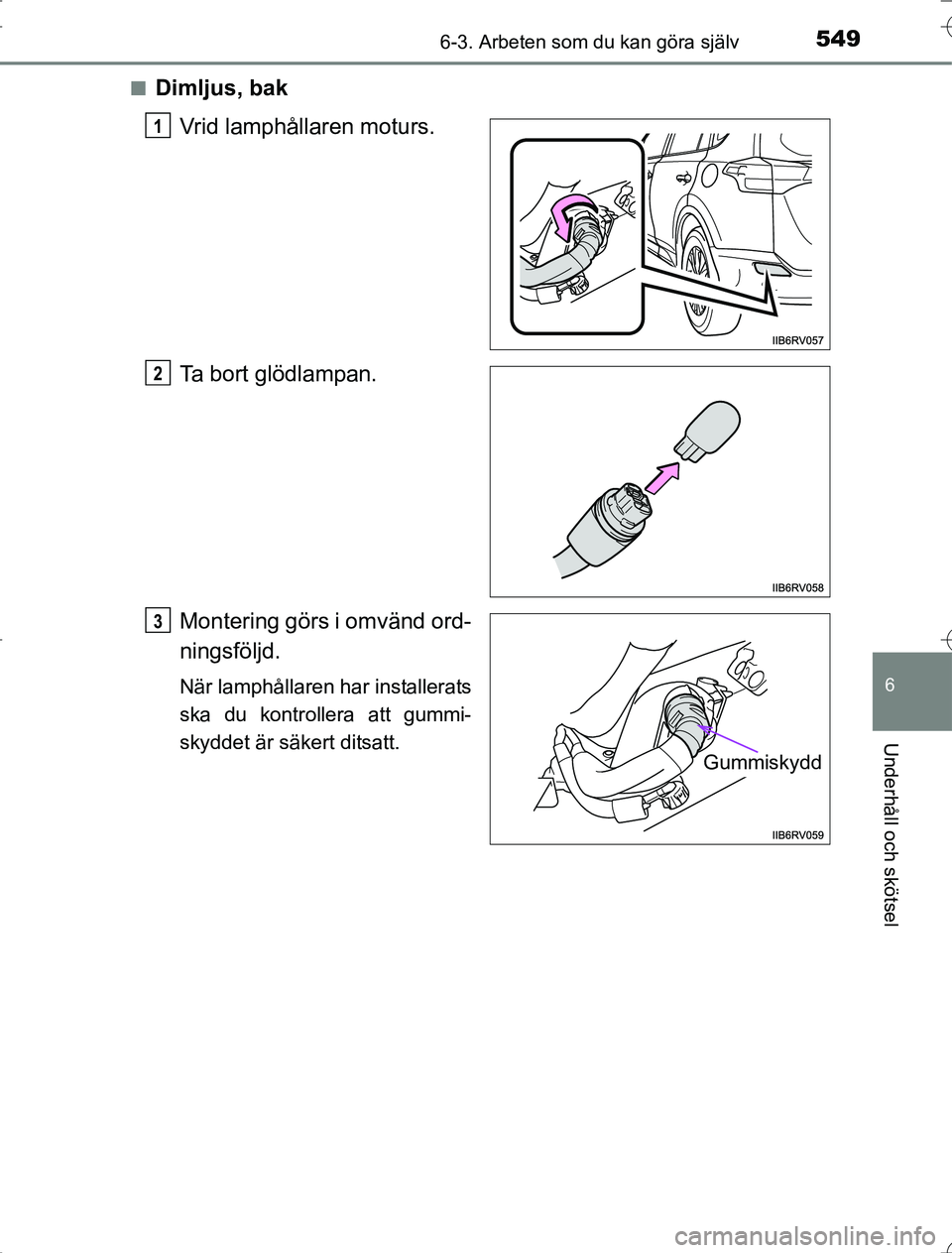

Page 549 of 704
5496-3. Arbeten som du kan göra själv
6
Underhåll och skötsel
OM42A21n
Dimljus, bak
Vrid lamphållaren moturs.
Ta bort glödlampan.
Montering görs i omvänd ord-
ningsföljd.
När lamphållaren har installerats
ska du kontrollera att gummi-
skyddet är säkert ditsatt.
1
2
Gummiskydd
3
RAV4_OM_OM42A21SE_(SE).book Page 549 Wednesday, January 21, 2015 6:56 PM

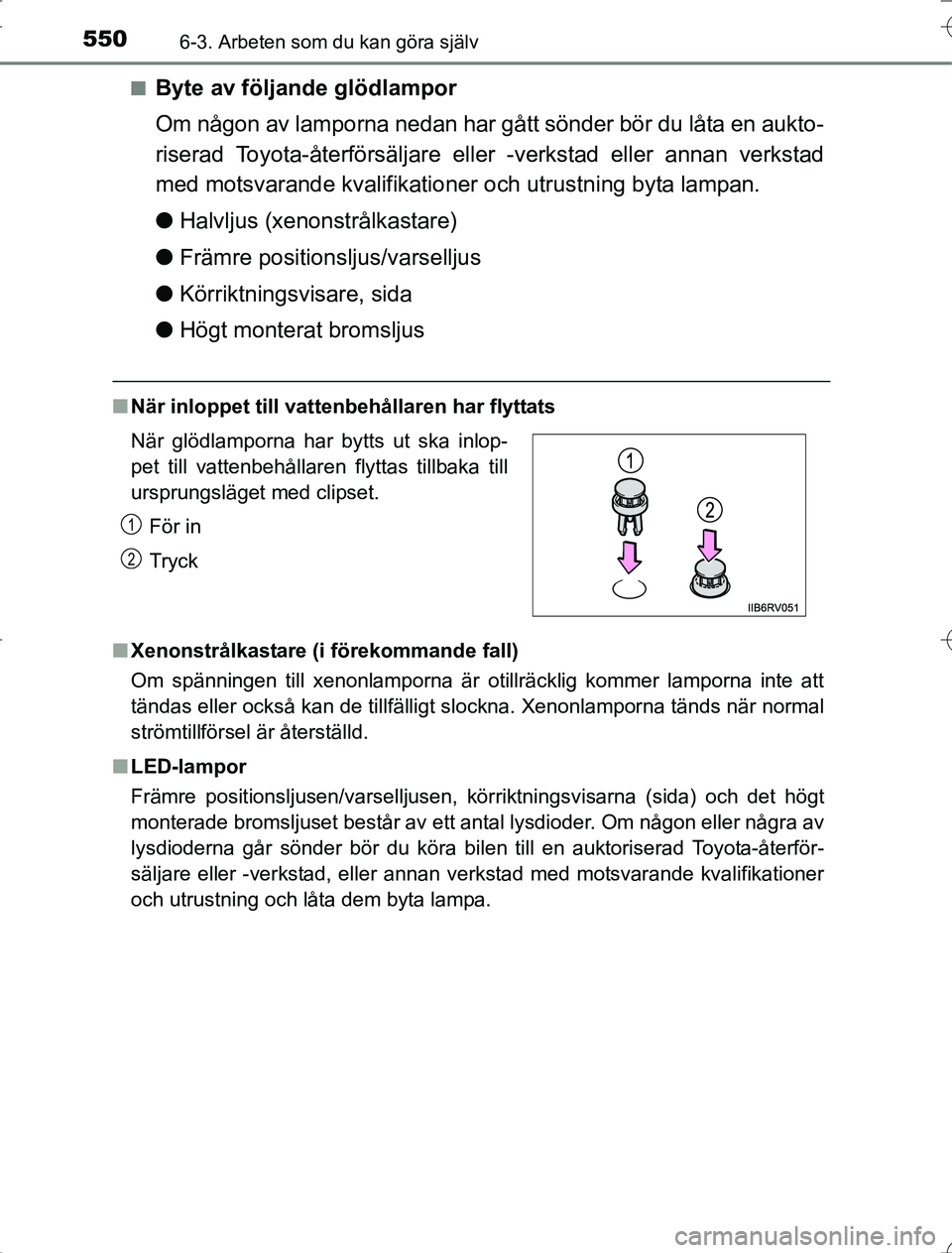

Page 550 of 704

5506-3. Arbeten som du kan göra själv
OM42A21n
Byte av följande glödlampor
Om någon av lamporna nedan har gått sönder bör du låta en aukto-
riserad Toyota-återförsäljare eller -verkstad eller annan verkstad
med motsvarande kvalifikationer
och utrustning byta lampan.
l Halvljus (xenonstrålkastare)
l Främre positionsljus/varselljus
l Körriktningsvisare, sida
l Högt monterat bromsljus
nNär inloppet till vattenbehållaren har flyttats
n Xenonstrålkastare (i förekommande fall)
Om spänningen till xenonlamporna är otillräcklig kommer lamporna inte att
tändas eller också kan de tillfälligt slockna. Xenonlamporna tänds när normal
strömtillförsel är återställd.
n LED-lampor
Främre positionsljusen/varselljusen, körriktningsvisarna (sida) och det högt
monterade bromsljuset består av ett antal lysdioder. Om någon eller några av
lysdioderna går sönder bör du köra bil en till en auktoriserad Toyota-återför-
säljare eller -verkstad, eller annan verkstad med motsvarande kvalifikationer
och utrustning och låta dem byta lampa. När glödlamporna har bytts ut ska inlop-
pet till vattenbehållaren flyttas tillbaka till
ursprungsläget med clipset.
För in
Tryck
1
2
RAV4_OM_OM42A21SE_(SE).book Page 550 Wednesday, January 21, 2015 6:56 PM

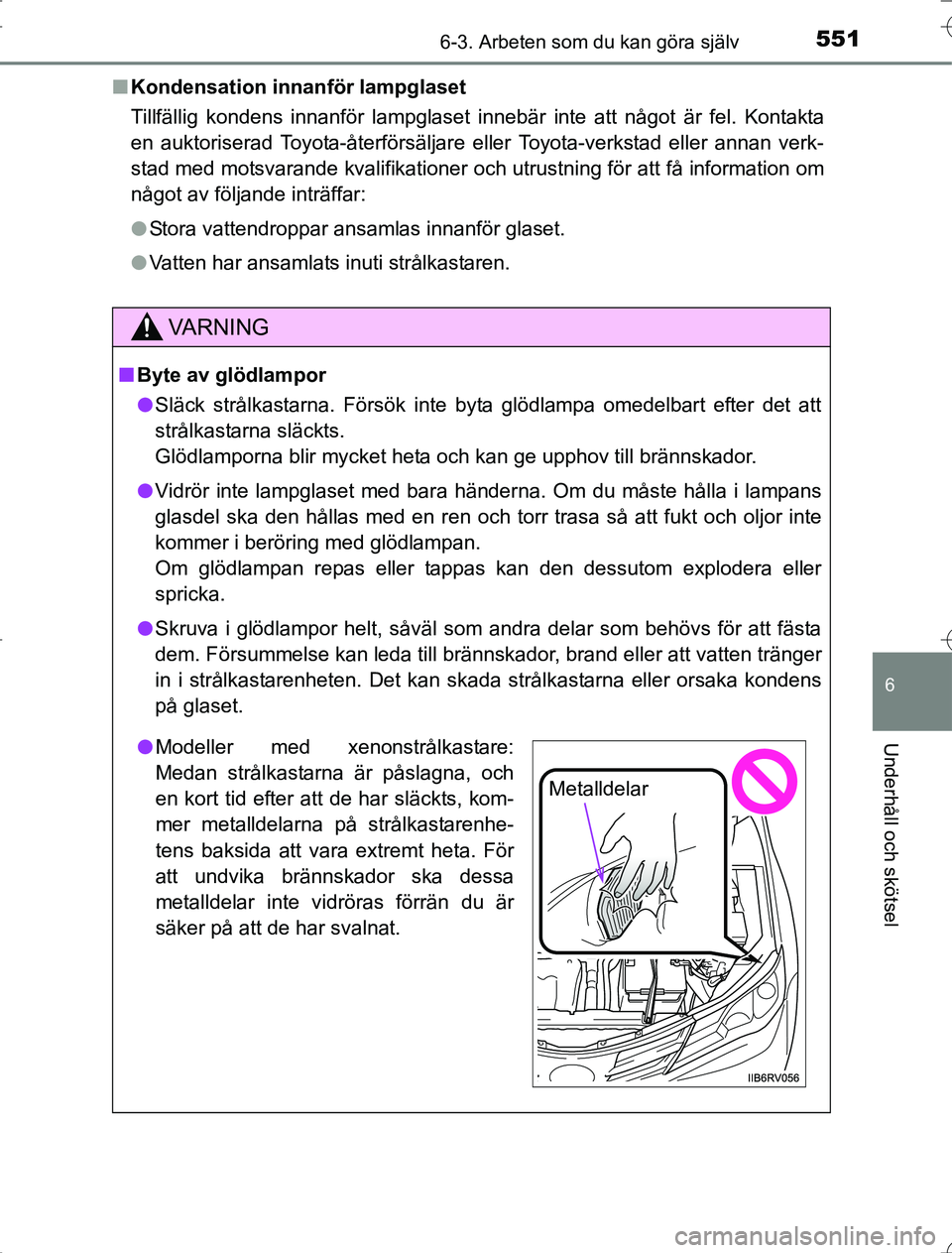

Page 551 of 704

5516-3. Arbeten som du kan göra själv
6
Underhåll och skötsel
OM42A21n
Kondensation innanför lampglaset
Tillfällig kondens innanför lampglaset innebär inte att något är fel. Kontakta
en auktoriserad Toyota-återförsäljare eller Toyota-verkstad eller annan verk-
stad med motsvarande kvalifikationer och utrustning för att få information om
något av följande inträffar:
lStora vattendroppar ansamlas innanför glaset.
l Vatten har ansamlats inuti strålkastaren.
VA R N I N G
nByte av glödlampor
l Släck strålkastarna. Försök inte byta glödlampa omedelbart efter det att
strålkastarna släckts.
Glödlamporna blir mycket heta och kan ge upphov till brännskador.
l Vidrör inte lampglaset med bara händerna. Om du måste hålla i lampans
glasdel ska den hållas med en ren och torr trasa så att fukt och oljor inte
kommer i beröring med glödlampan.
Om glödlampan repas eller tappas kan den dessutom explodera eller
spricka.
l Skruva i glödlampor helt, såväl som andra delar som behövs för att fästa
dem. Försummelse kan leda till brännskador, brand eller att vatten tränger
in i strålkastarenheten. Det kan skada strålkastarna eller orsaka kondens
på glaset.
lModeller med xenonstrålkastare:
Medan strålkastarna är påslagna, och
en kort tid efter att de har släckts, kom-
mer metalldelarna på strålkastarenhe-
tens baksida att vara extremt heta. För
att undvika brännskador ska dessa
metalldelar inte vidröras förrän du är
säker på att de har svalnat.
Metalldelar

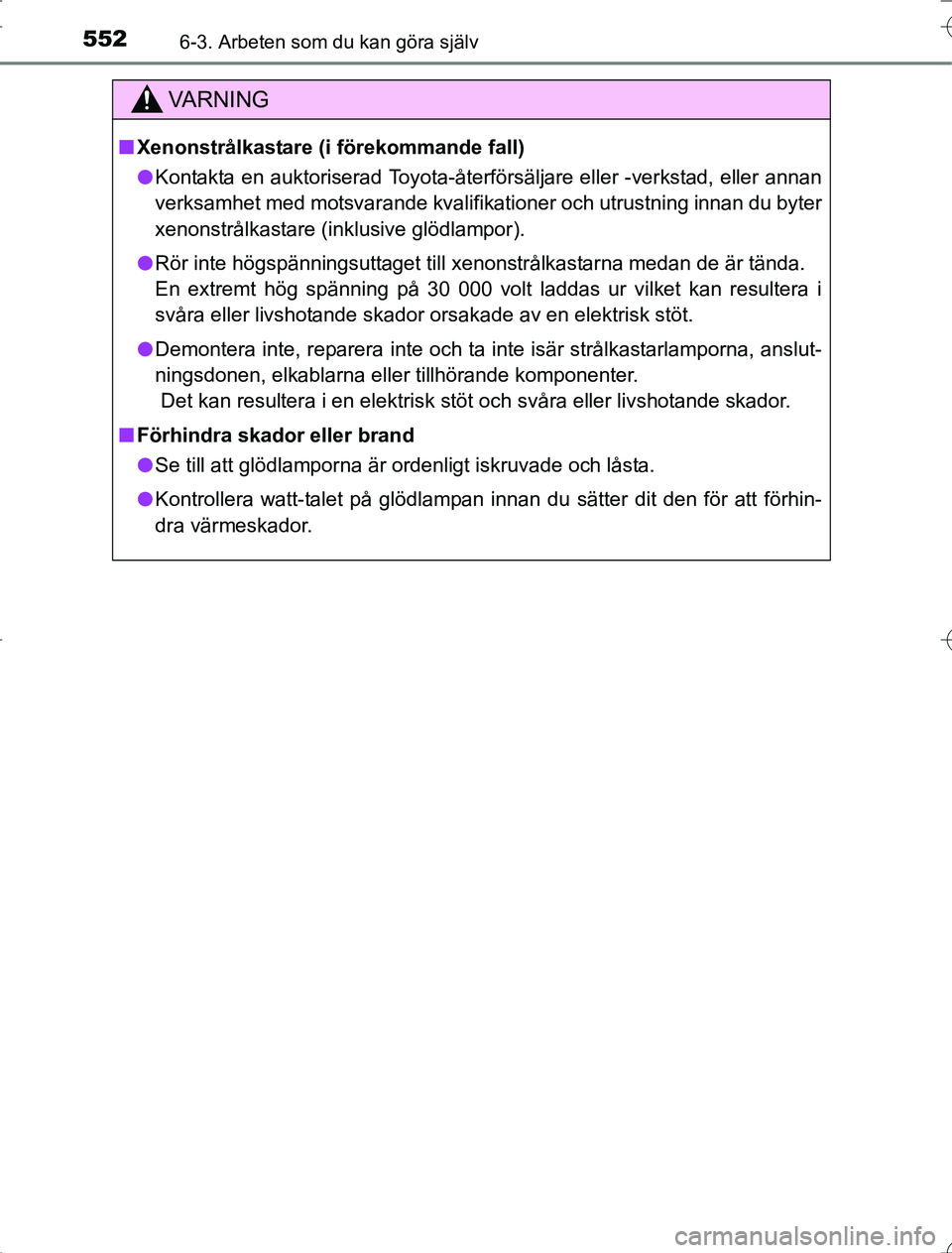

RAV4_OM_OM42A21SE_(SE).book Page 551 Wednesday, January 21, 2015 6:56 PM
Page 552 of 704
5526-3. Arbeten som du kan göra själv
OM42A21
VA R N I N G
nXenonstrålkastare (i förekommande fall)
l Kontakta en auktoriserad Toyota-återförsäljare eller -verkstad, eller annan
verksamhet med motsvarande kvalifikationer och utrustning innan du byter
xenonstrålkastare (inklusive glödlampor).
l Rör inte högspänningsuttaget till xenonstrålkastarna medan de är tända.
En extremt hög spänning på 30 000 volt laddas ur vilket kan resultera i
svåra eller livshotande skador orsakade av en elektrisk stöt.
l Demontera inte, reparera inte och ta inte isär strålkastarlamporna, anslut-
ningsdonen, elkablarna eller tillhörande komponenter.
Det kan resultera i en elektrisk stöt och svåra eller livshotande skador.
n Förhindra skador eller brand
l Se till att glödlamporna är ordenligt iskruvade och låsta.
l Kontrollera watt-talet på glödlampan innan du sätter dit den för att förhin-
dra värmeskador.
