2014 TOYOTA RAV4 Bruksanvisningar (in Swedish)

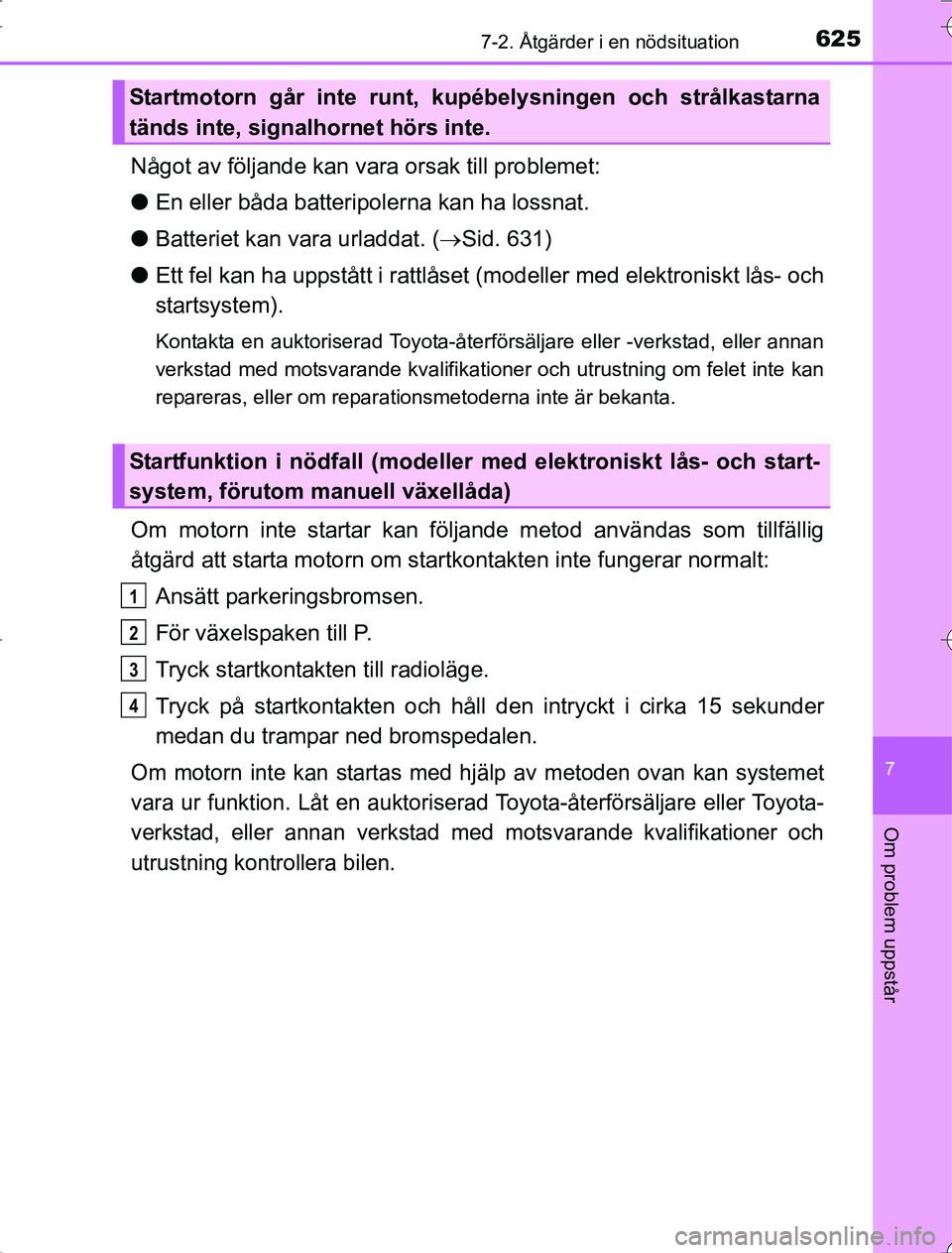

6257-2. Åtgärder i en nödsituation
7
Om problem uppstår
OM42A21
Något av följande kan vara orsak till problemet:
l En eller båda batteripolerna kan ha lossnat.
l Batteriet kan vara urladdat. ( Sid. 631)
l Ett fel kan ha uppstått i rattlåset (m odeller med elektroniskt lås- och
startsystem).
Kontakta en auktoriserad Toyota-återförsäljare eller -verkstad, eller annan
verkstad med motsvarande kvalifikationer och utrustning om felet inte kan
repareras, eller om reparationsmetoderna inte är bekanta.
Om motorn inte startar kan följande metod anvä ndas som tillfällig
åtgärd att starta motorn om startkontakten inte fungerar normalt:
Ansätt parkeringsbromsen.
För växelspaken till P.
Tryck startkontakten till radioläge.
Tryck på startkontakten och håll den intryckt i cirka 15 sekunder
medan du trampar ned bromspedalen.
Om motorn inte kan startas med hjälp av metoden ovan kan systemet
vara ur funktion. Låt en auktoriserad Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med motsvarande kvalifikationer och
utrustning kontrollera bilen.
Startmotorn går inte runt, kupé belysningen och strålkastarna
tänds inte, signalhornet hörs inte.
Startfunktion i nödfall (modeller me d elektroniskt lås- och start-
system, förutom manuell växellåda)
1
2
3
4
RAV4_OM_OM42A21SE_(SE).book Page 625 Wednesday, January 21, 2015 6:56 PM

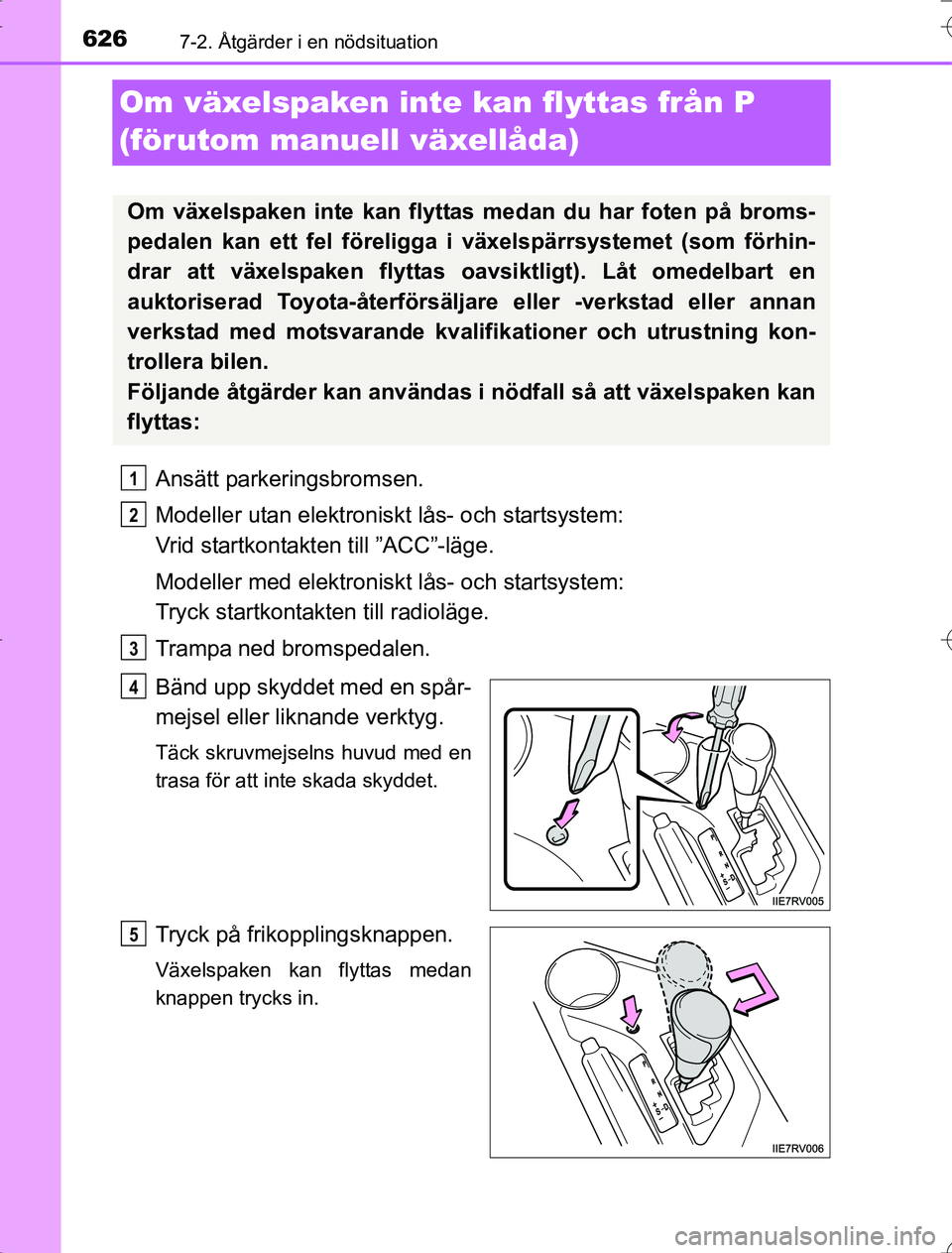

6267-2. Åtgärder i en nödsituation
OM42A21
Om växelspaken inte kan flyttas från P
(förutom manuell växellåda)
Ansätt parkeringsbromsen.
Modeller utan elektroniskt lås- och startsystem:
Vrid startkontakten till ”ACC”-läge.
Modeller med elektroniskt lås- och startsystem:
Tryck startkontakten till radioläge.
Trampa ned bromspedalen.
Bänd upp skyddet med en spår-
mejsel eller liknande verktyg.
Täck skruvmejselns huvud med en
trasa för att inte skada skyddet.
Tryck på frikopplingsknappen.
Växelspaken kan flyttas medan
knappen trycks in.
Om växelspaken inte kan flyttas medan du har foten på broms-
pedalen kan ett fel föreligga i växelspärrsystemet (som förhin-
drar att växelspaken flyttas oavsiktligt). Låt omedelbart en
auktoriserad Toyota-återförsäljare eller -verkstad eller annan
verkstad med motsvarande kvalifikationer och utrustning kon-
trollera bilen.
Följande åtgärder kan användas i nödfall så att växelspaken kan
flyttas:
1
2
3
4
5
RAV4_OM_OM42A21SE_(SE).book Page 626 Wednesday, January 21, 2015 6:56 PM

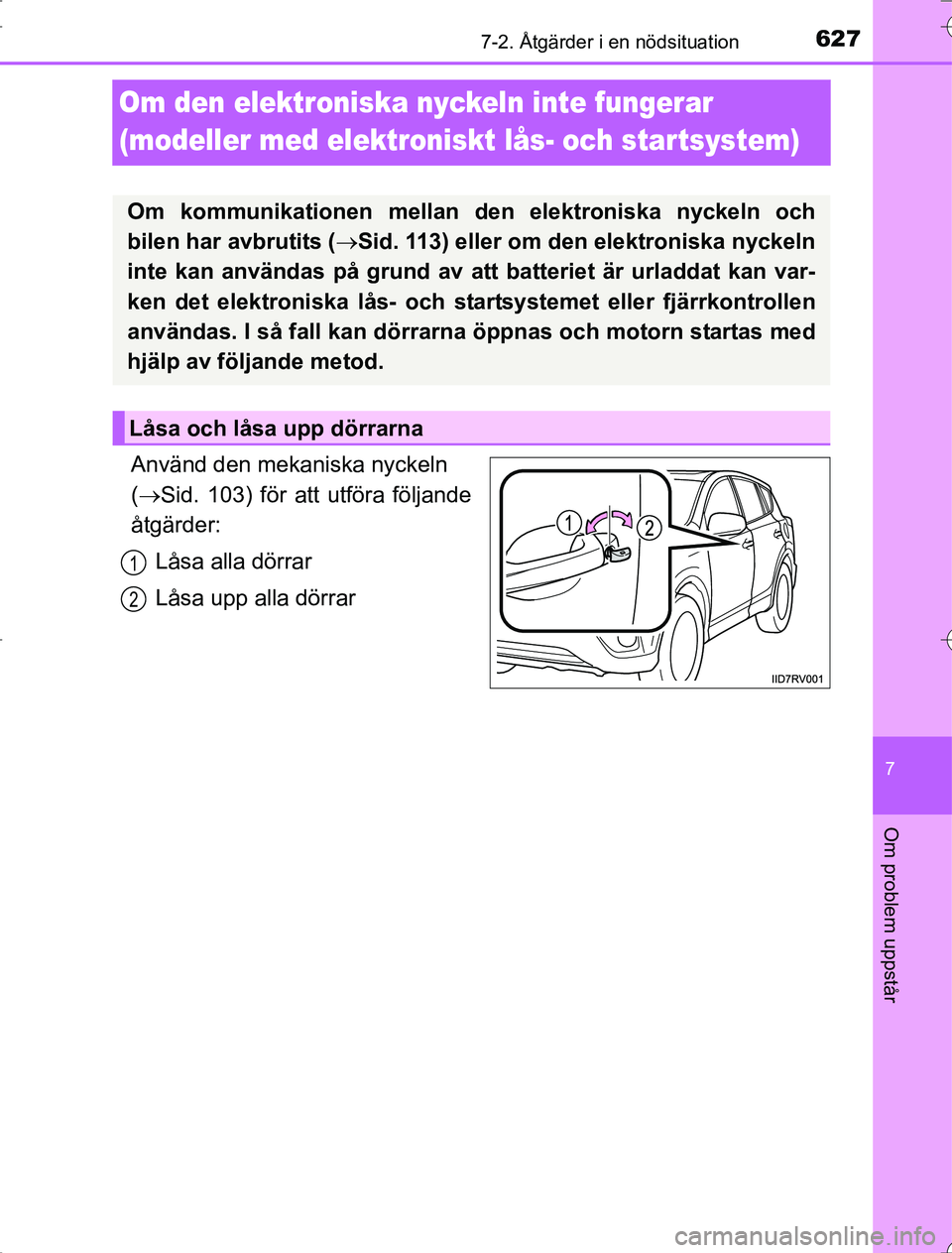

627
7
7-2. Åtgärder i en nödsituation
Om problem uppstår
OM42A21
Om den elektroniska nyckeln inte fungerar
(modeller med elektroniskt lås- och star tsystem)
Använd den mekaniska nyckeln
( Sid. 103) för att utföra följande
åtgärder:
Låsa alla dörrar
Låsa upp alla dörrar
Om kommunikationen mellan den elektroniska nyckeln och
bilen har avbrutits ( Sid. 113) eller om den elektroniska nyckeln
inte kan användas på grund av att batteriet är urladdat kan var-
ken det elektroniska lås- och startsystemet eller fjärrkontrollen
användas. I så fall kan dörrarna öppnas och motorn startas med
hjälp av följande metod.
Låsa och låsa upp dörrarna
1
2
RAV4_OM_OM42A21SE_(SE).book Page 627 Wednesday, January 21, 2015 6:56 PM

6287-2. Åtgärder i en nödsituation
OM42A21
Automatisk växellåda eller Multidrive
Se till att växelspaken är i P och trampa på bromspedalen.
Tryck sidan med Toyota-emble-
met på den elektroniska nyck-
eln mot startkontakten.
När den elektroniska nyckeln
känns av, hörs en summerton och
startkontakten kan tryckas till tänd-
ningsläge.
Om det elektroniska lås- och start-
systemet inaktiverats i en special-
inställning trycks startkontakten till
radioläge.
Trampa ned bromspedalen hårt och kontrollera att visas på
informationsdisplayen.
Tryck på startkontakten.
Om motorn ändå inte kan startas ska du kontakta en auktoriserad
Toyota-återförsäljare eller -verkstad eller annan verkstad med motsva-
rande kvalifikationer och utrustning.
Starta motorn
1
2
3
4
RAV4_OM_OM42A21SE_(SE).book Page 628 Wednesday, January 21, 2015 6:56 PM

6297-2. Åtgärder i en nödsituation
7
Om problem uppstår
OM42A21
Manuell växellåda
Kontrollera att växelspaken är i N och trampa ned kopplingspeda-
len.
Tryck sidan med Toyota-emble-
met på den elektroniska nyck-
eln mot startkontakten.
När den elektroniska nyckeln
känns av, hörs en summerton och
startkontakten kan tryckas till tänd-
ningsläge.
Om det elektroniska lås- och start-
systemet inaktiverats i en special-
inställning trycks startkontakten till
radioläge.
Trampa ned kopplingspedalen och kontrollera att visas på
informationsdisplayen.
Tryck på startkontakten.
Om motorn ändå inte kan startas ska du kontakta en auktoriserad
Toyota-återförsäljare eller -verkstad eller annan verkstad med motsva-
rande kvalifikationer och utrustning.
1
2
3
4
RAV4_OM_OM42A21SE_(SE).book Page 629 Wednesday, January 21, 2015 6:56 PM

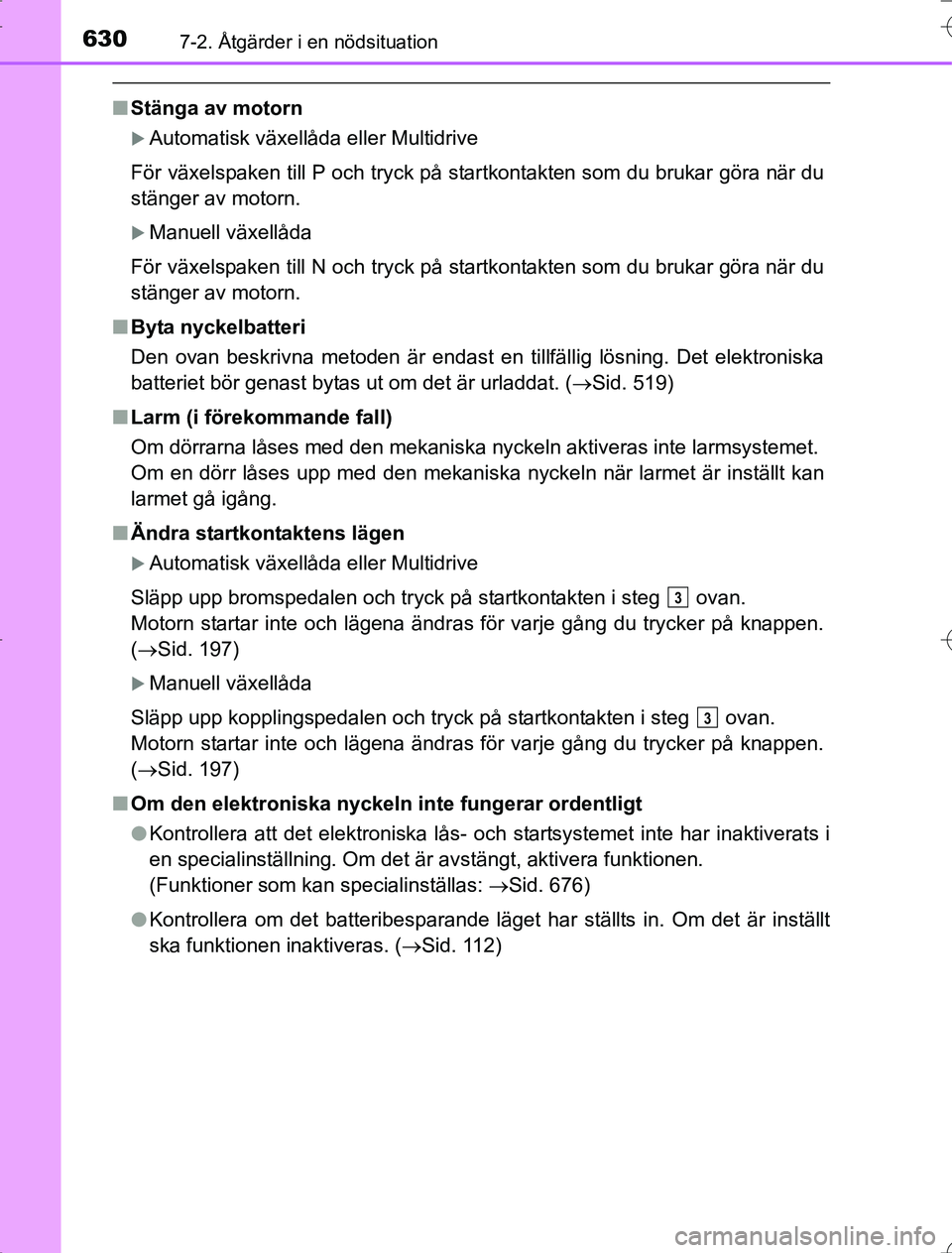

6307-2. Åtgärder i en nödsituation
OM42A21
nStänga av motorn
Automatisk växellåda eller Multidrive
För växelspaken till P och tryck på startkontakten som du brukar göra när du
stänger av motorn.
Manuell växellåda
För växelspaken till N och tryck på startkontakten som du brukar göra när du
stänger av motorn.
n Byta nyckelbatteri
Den ovan beskrivna metoden är endast en tillfällig lösning. Det elektroniska
batteriet bör genast bytas ut om det är urladdat. ( Sid. 519)
n Larm (i förekommande fall)
Om dörrarna låses med den mekaniska nyckeln aktiveras inte larmsystemet.
Om en dörr låses upp med den mekaniska nyckeln när larmet är inställt kan
larmet gå igång.
n Ändra startkontaktens lägen
Automatisk växellåda eller Multidrive
Släpp upp bromspedalen och tryck på startkontakten i steg ovan.
Motorn startar inte och lägena ändras för varje gång du trycker på knappen.
( Sid. 197)
Manuell växellåda
Släpp upp kopplingspedalen och tryck på startkontakten i steg ovan.
Motorn startar inte och lägena ändras för varje gång du trycker på knappen.
( Sid. 197)
n Om den elektroniska nyckeln in te fungerar ordentligt
l Kontrollera att det elektroniska lås- och startsystemet inte har inaktiverats i
en specialinställning. Om det är avstängt, aktivera funktionen.
(Funktioner som kan specialinställas: Sid. 676)
l Kontrollera om det batteribesparande läget har ställts in. Om det är inställt
ska funktionen inaktiveras. ( Sid. 112)
3
3
RAV4_OM_OM42A21SE_(SE).book Page 630 Wednesday, January 21, 2015 6:56 PM

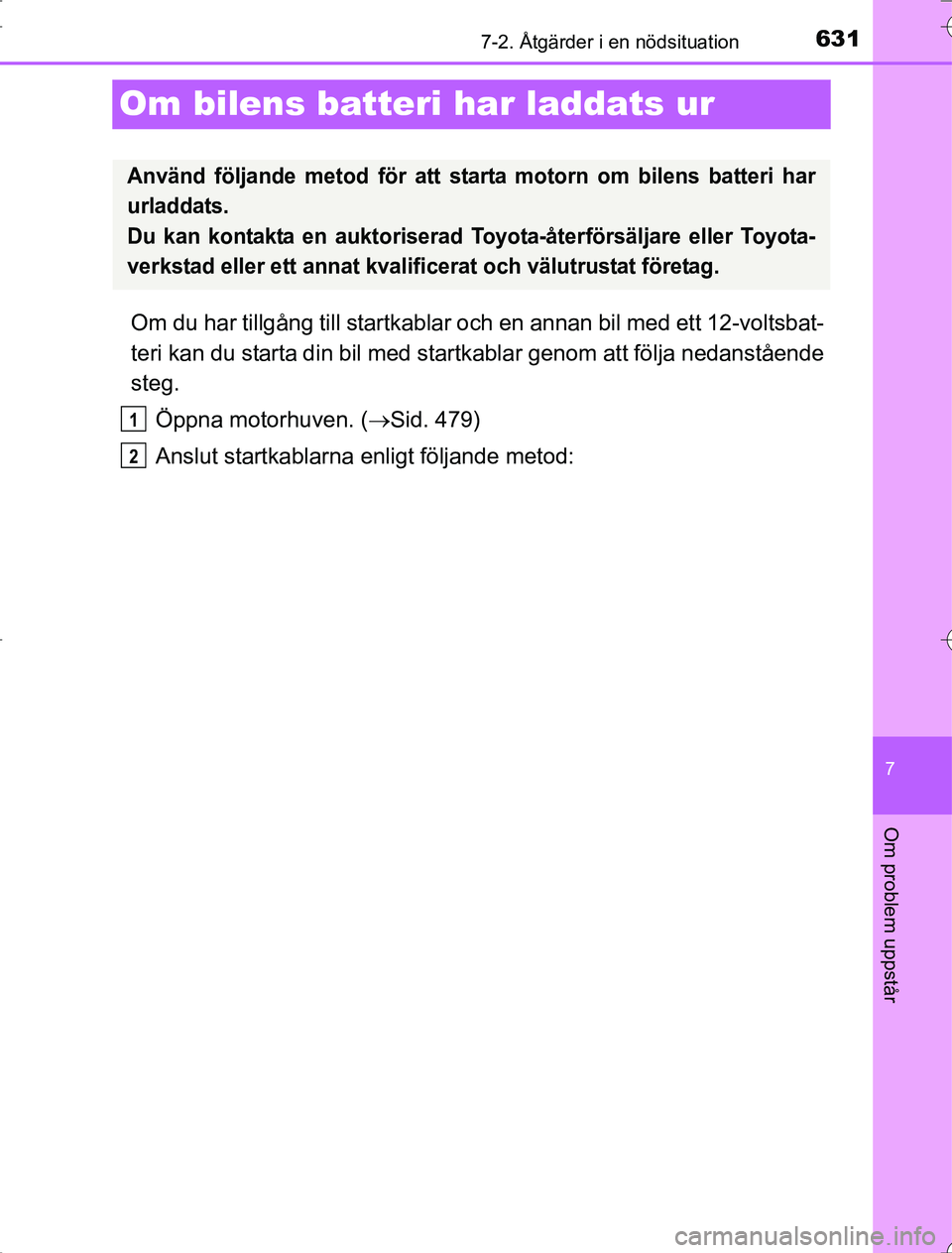

631
7
7-2. Åtgärder i en nödsituation
Om problem uppstår
OM42A21
Om bilens batteri har laddats ur
Om du har tillgång till startkablar och en annan bil med ett 12-voltsbat-
teri kan du starta din bil med startkablar genom att följa nedanstående
steg.
Öppna motorhuven. ( Sid. 479)
Anslut startkablarna enligt följande metod:
Använd följande metod för att starta motorn om bilens batteri har
urladdats.
Du kan kontakta en auktoriserad Toyota-återförsäljare eller Toyota-
verkstad eller ett annat kvalificerat och välutrustat företag.
1
2
RAV4_OM_OM42A21SE_(SE).book Page 631 Wednesday, January 21, 2015 6:56 PM

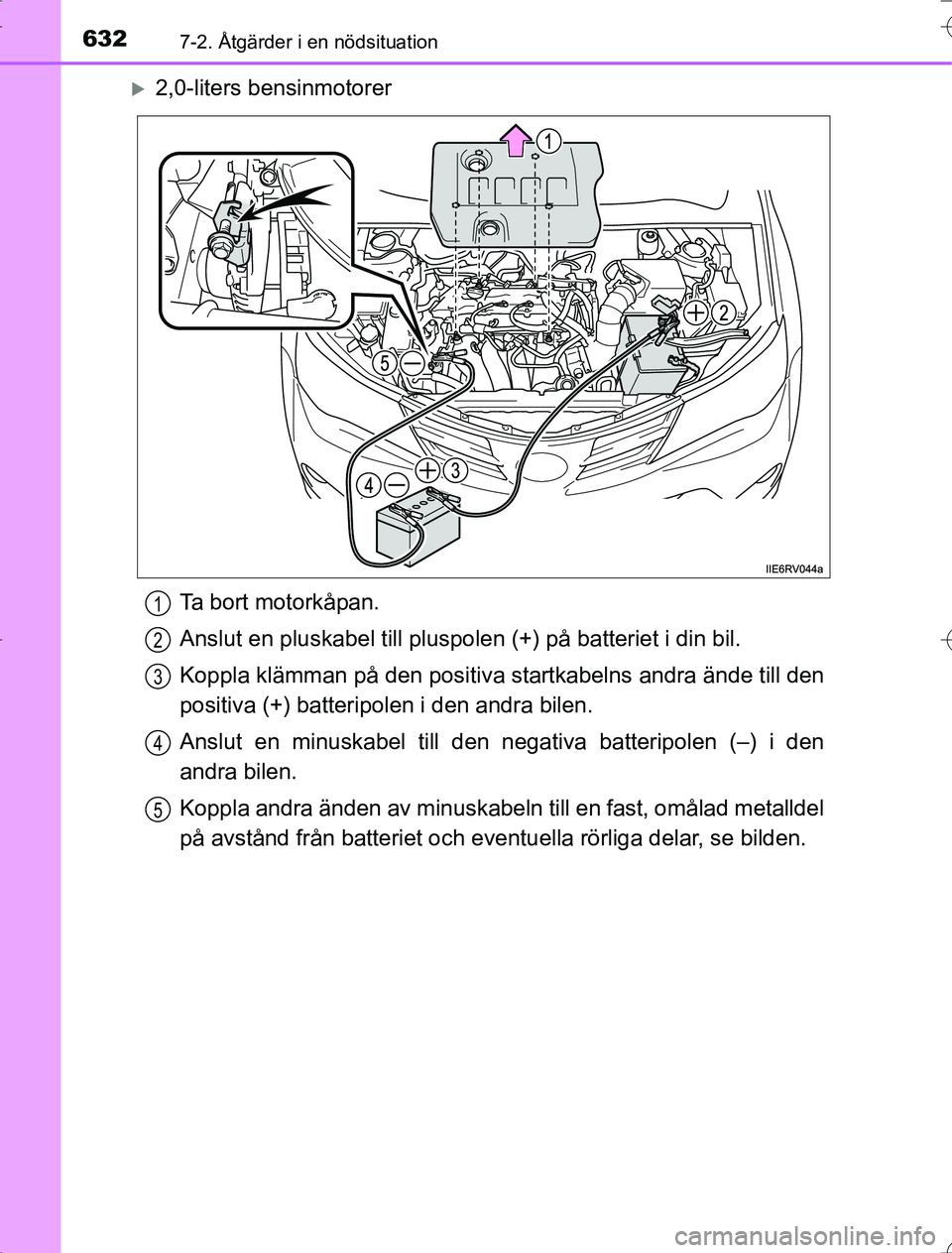

6327-2. Åtgärder i en nödsituation
OM42A21
2,0-liters bensinmotorerTa bort motorkåpan.
Anslut en pluskabel till pluspolen (+) på batteriet i din bil.
Koppla klämman på den positiva startkabelns andra ände till den
positiva (+) batteripolen i den andra bilen.
Anslut en minuskabel till den negativa batteripolen (–) i den
andra bilen.
Koppla andra änden av minuskabeln till en fast, omålad metalldel
på avstånd från batteriet och eventuella rörliga delar, se bilden.
1
2
3
4
5
RAV4_OM_OM42A21SE_(SE).book Page 632 Wednesday, January 21, 2015 6:56 PM
