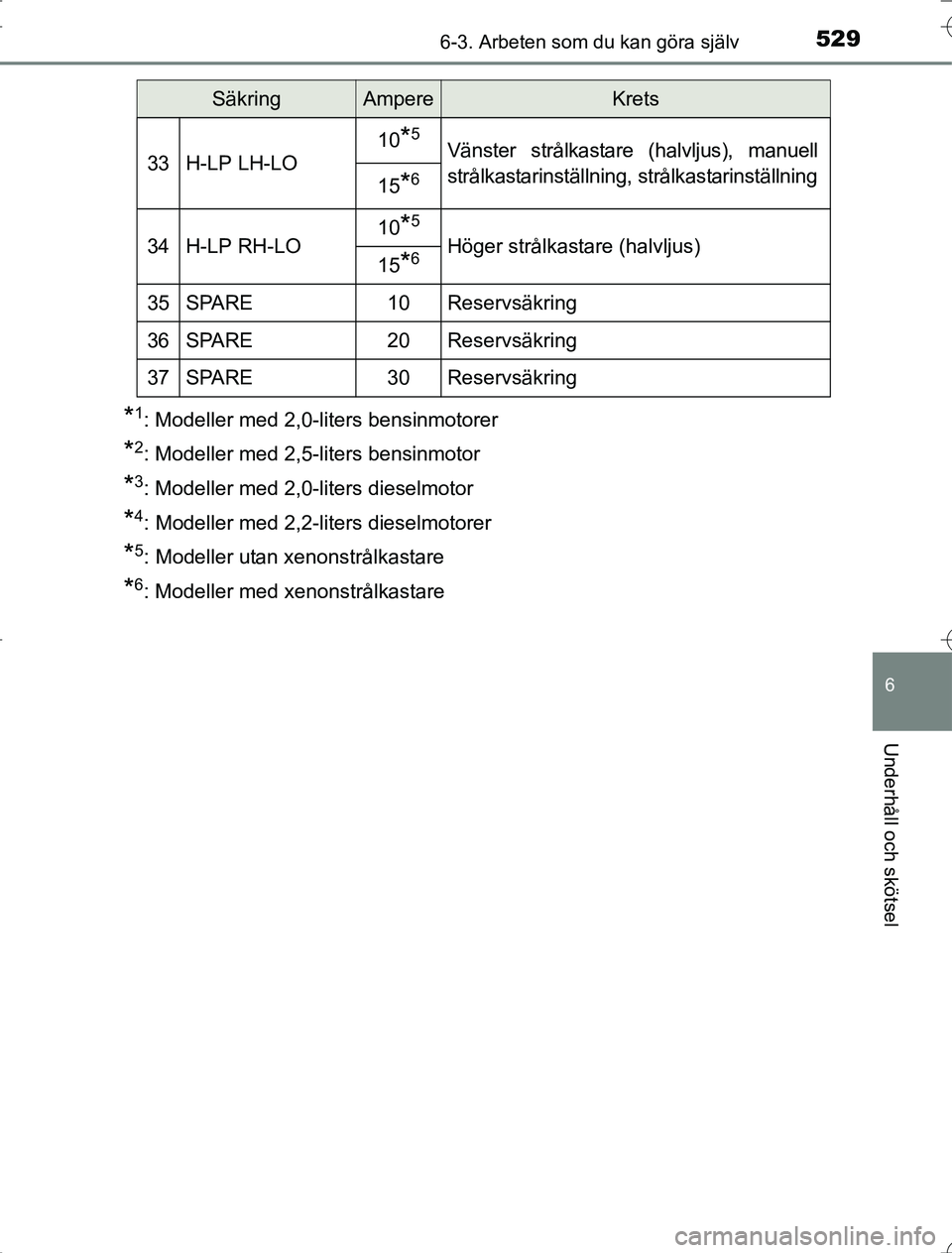

Page 529 of 704
5296-3. Arbeten som du kan göra själv
6
Underhåll och skötsel
OM42A21
*1: Modeller med 2,0-liters bensinmotorer
*2: Modeller med 2,5-liters bensinmotor
*3: Modeller med 2,0-liters dieselmotor
*4: Modeller med 2,2-liters dieselmotorer
*5: Modeller utan xenonstrålkastare
*6: Modeller med xenonstrålkastare
33H-LP LH-LO
10*5Vänster strålkastare (halvljus), manuell
strålkastarinställning, strålkastarinställning
15*6
34H-LP RH-LO10*5
Höger strålkastare (halvljus)15*6
35SPARE10Reservsäkring
36SPARE20Reservsäkring
37SPARE30Reservsäkring
SäkringAmpereKrets
RAV4_OM_OM42A21SE_(SE).book Page 529 Wednesday, January 21, 2015 6:56 PM

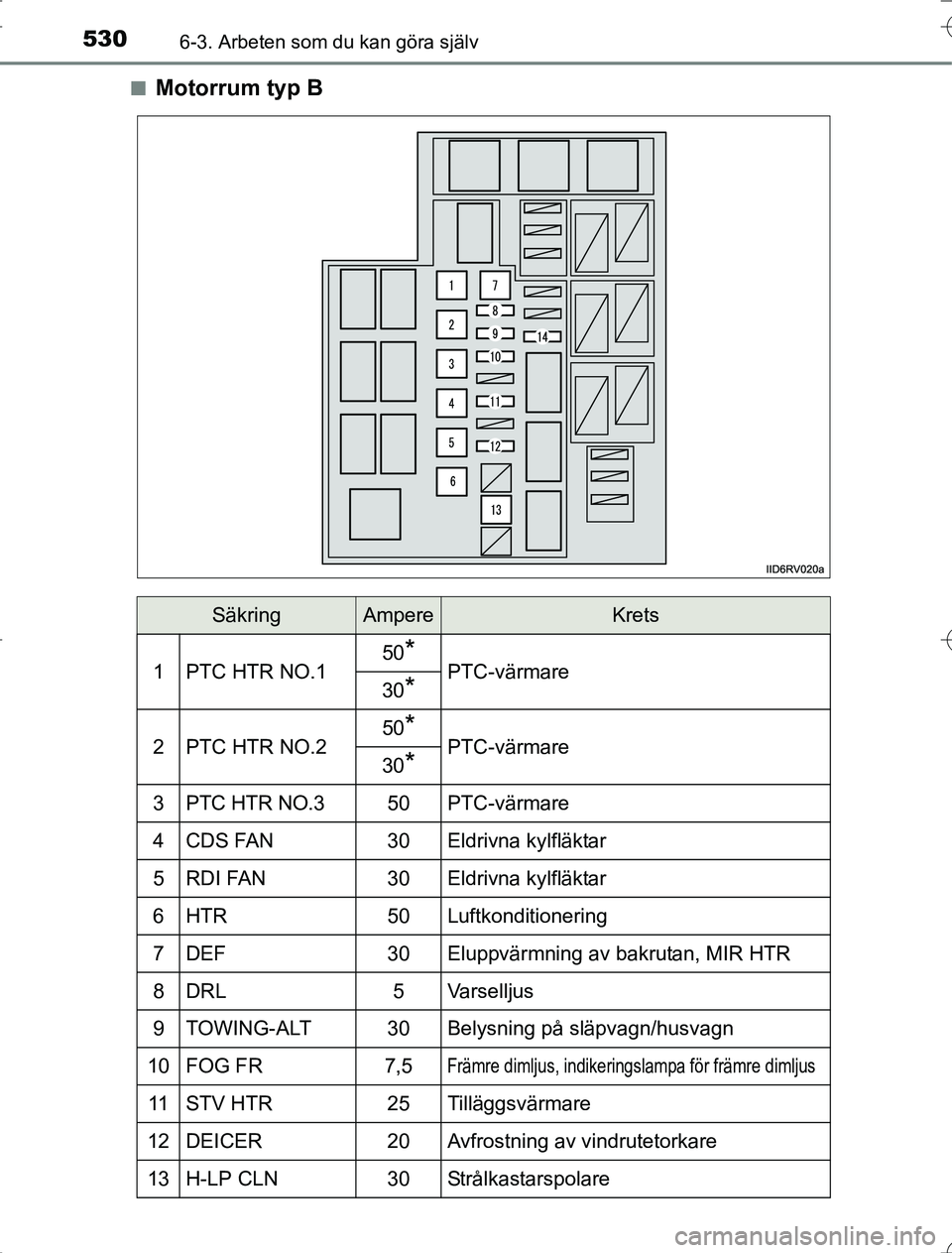

Page 530 of 704
5306-3. Arbeten som du kan göra själv
OM42A21n
Motorrum typ B
SäkringAmpereKrets
1PTC HTR NO.150*PTC-värmare30*
2PTC HTR NO.250*PTC-värmare30*
3PTC HTR NO.350PTC-värmare
4CDS FAN30Eldrivna kylfläktar
5RDI FAN30Eldrivna kylfläktar
6HTR50Luftkonditionering
7DEF30Eluppvärmning av bakrutan, MIR HTR
8DRL5Varselljus
9TOWING-ALT30Belysning på släpvagn/husvagn
10FOG FR7,5Främre dimljus, indikeringslampa för främre dimljus
11STV HTR25Tilläggsvärmare
12DEICER20Avfrostning av vindrutetorkare
13H-LP CLN30Strålkastarspolare
RAV4_OM_OM42A21SE_(SE).book Page 530
Wednesday, January 21, 2015 6:56 PM

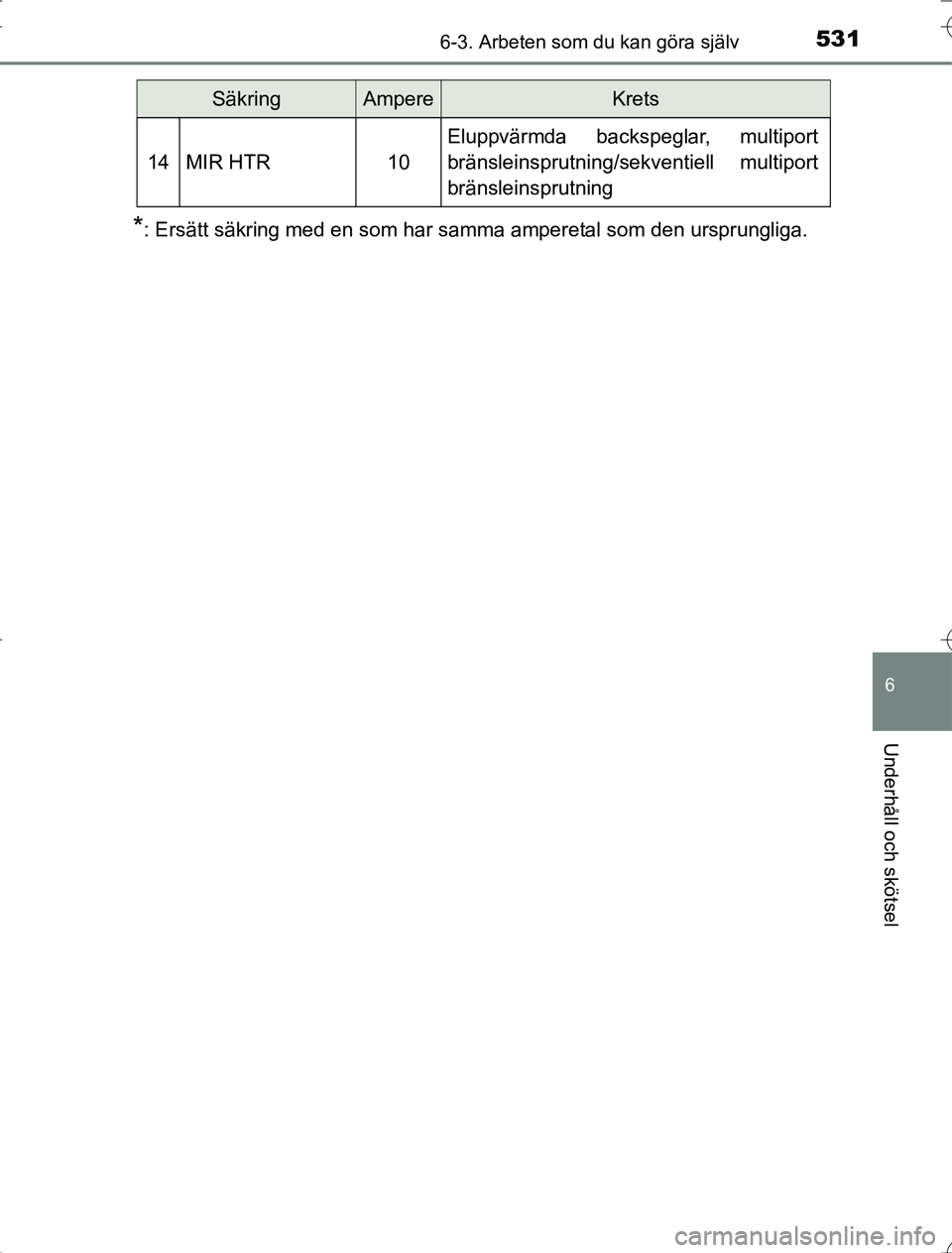

Page 531 of 704
5316-3. Arbeten som du kan göra själv
6
Underhåll och skötsel
OM42A21
*: Ersätt säkring med en som har samma amperetal som den ursprungliga.
14MIR HTR10
Eluppvärmda backspeglar, multiport
bränsleinsprutning/sekventiell multiport
bränsleinsprutning
SäkringAmpereKrets
RAV4_OM_OM42A21SE_(SE).book Page 531 Wednesday, January 21, 2015 6:56 PM
Page 532 of 704
5326-3. Arbeten som du kan göra själv
OM42A21n
Under instrumentpanelen
SäkringAmpereKrets
1STOP7,5Bromsljus
2S/ROOF10Taklucka
3AM15IG1 NO.1, IG1 NO.2, IG1 NO.3, ACC
4OBD7,5Självdiagnossystem
5D/L NO.220Centrallåssystem (sidodörrar), kaross-ECU
6FOG RR7,5Bakre dimljus, indikeringslampa till bakre
dimljus
7D/L BACK10Elbaklucka
8P/OUTLET NO.115Eluttag
9DOOR D20Elfönsterhiss, förardörr
10DOOR R/R20Höger bakdörrs fönsterhiss
11DOOR R/L20Vänster bakdörrs fönsterhiss
12WIP RR15Bakrutetorkare
13WSH15Spolarvätska till vindruta och bakruta
14GAUGE7,5Backljus, monitor för döda vinkeln, invän-
dig backspegel
15WIP FR25Vindrutetorkare, ECU till vindrutetorkare
med regnsensor
16SFT LOCK-ACC5ECU till växlingsspärr
RAV4_OM_OM42A21SE_(SE).book Page 532
Wednesday, January 21, 2015 6:56 PM
Page 533 of 704

5336-3. Arbeten som du kan göra själv
6
Underhåll och skötsel
OM42A21
17P/OUTLET NO.215Eluttag
18ACC7,5
Eluttag, ljudanläggning, ytterbackspeglar,
kaross-ECU, Stop & Start-system,
klocka, spänningssensor
19PA N E L7,5
Tilläggsvärmarreglage, reglage VSC OFF,
instrumentgrupp (indikerings- och varnings-
lampor), huvudströmbrytare till BSM (döda
vinkelnmonitor), spärrknapp till allhjulsdrift,
strömbrytare till vindrutetorkarnas avfrost-
ningsfunktion, DAC-strömbrytare, multiport
bränsleinsprutning/sekventiell multiport
bränsleinsprutning, ECU till Toyota parke-
ringssensor, strömbrytare till stolvärmare,
manuell strålkastarinställning, eluttag,
strömbrytare till elbaklucka, strömbrytare till
luftkonditioneringssystem, strömbrytare till
bakrutans elvärme, ljudanläggning,
avstängningskontakt till Stop & Start-sys-
tem, belysning av mugghållare, rattmonte-
rade kontroller, reglage till förarmodul
20TA I L10Främre positionsljus, bakljus, främre dim-
ljus, bakre dimljus, nummerskyltsbelysning
21EPS-IG5Elektrisk servostyrning
22ECU-IG NO.110
ECU till Dynamic Torque Control AWD,
styrningssensor, ECU till automatisk
strålkastarinställning, instrumentgrupp
(indikerings- och varningslampor), reg-
lage till växlingsspärr
23ECU-IG NO.25
Kaross-ECU, fjärrkontroll, ECU till väx-
lingsspärr, elektroniskt lås- och startsys-
tem, regnsensor, ECU till taklucka,
ljudanläggning, ECU till elbaklucka,
däcktryckvarningssystem, LDA-system
24HTR-IG7,5
ECU till luftkonditioneringssystem, reg-
lage till luftkonditioneringssystem, ström-
brytare till bakrutans eluppvärmning,
strömbrytare till tilläggsvärmare
25S-HTR LH10Stolvärme, vänster
SäkringAmpereKrets
RAV4_OM_OM42A21SE_(SE).book Page 533 Wednesday, January 21, 2015 6:56 PM

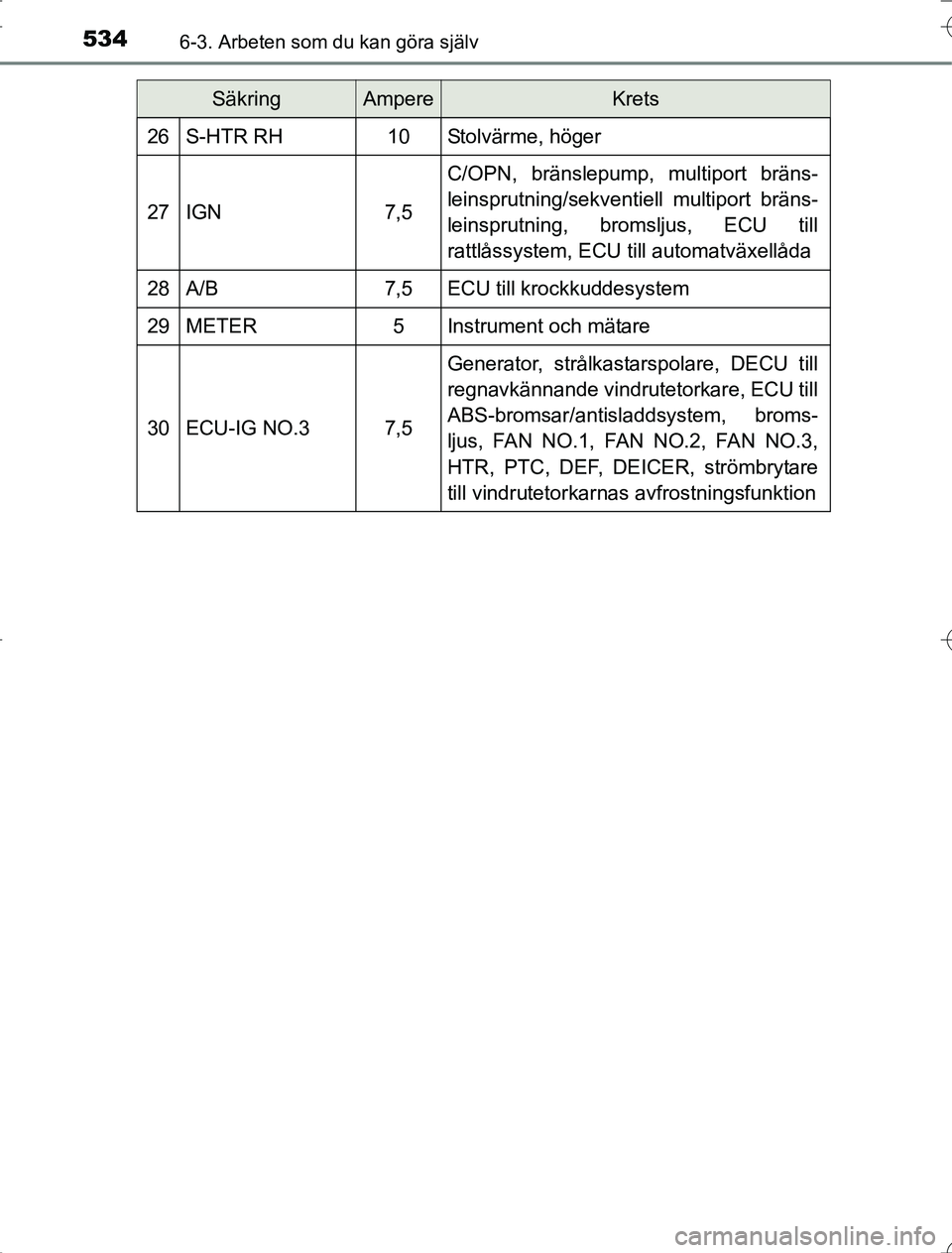

Page 534 of 704
5346-3. Arbeten som du kan göra själv
OM42A21
26S-HTR RH10Stolvärme, höger
27IGN7,5
C/OPN, bränslepump, multiport bräns-
leinsprutning/sekventiell multiport bräns-
leinsprutning, bromsljus, ECU till
rattlåssystem, ECU till automatväxellåda
28A/B7,5ECU till krockkuddesystem
29METER5Instrument och mätare
30ECU-IG NO.37,5
Generator, strålkastarspolare, DECU till
regnavkännande vindrutetorkare, ECU till
ABS-bromsar/antisladdsystem, broms-
ljus, FAN NO.1, FAN NO.2, FAN NO.3,
HTR, PTC, DEF, DEICER, strömbrytare
till vindrutetorkarnas avfrostningsfunktion
SäkringAmpereKrets
RAV4_OM_OM42A21SE_(SE).book Page 534 Wednesday, January 21, 2015 6:56 PM

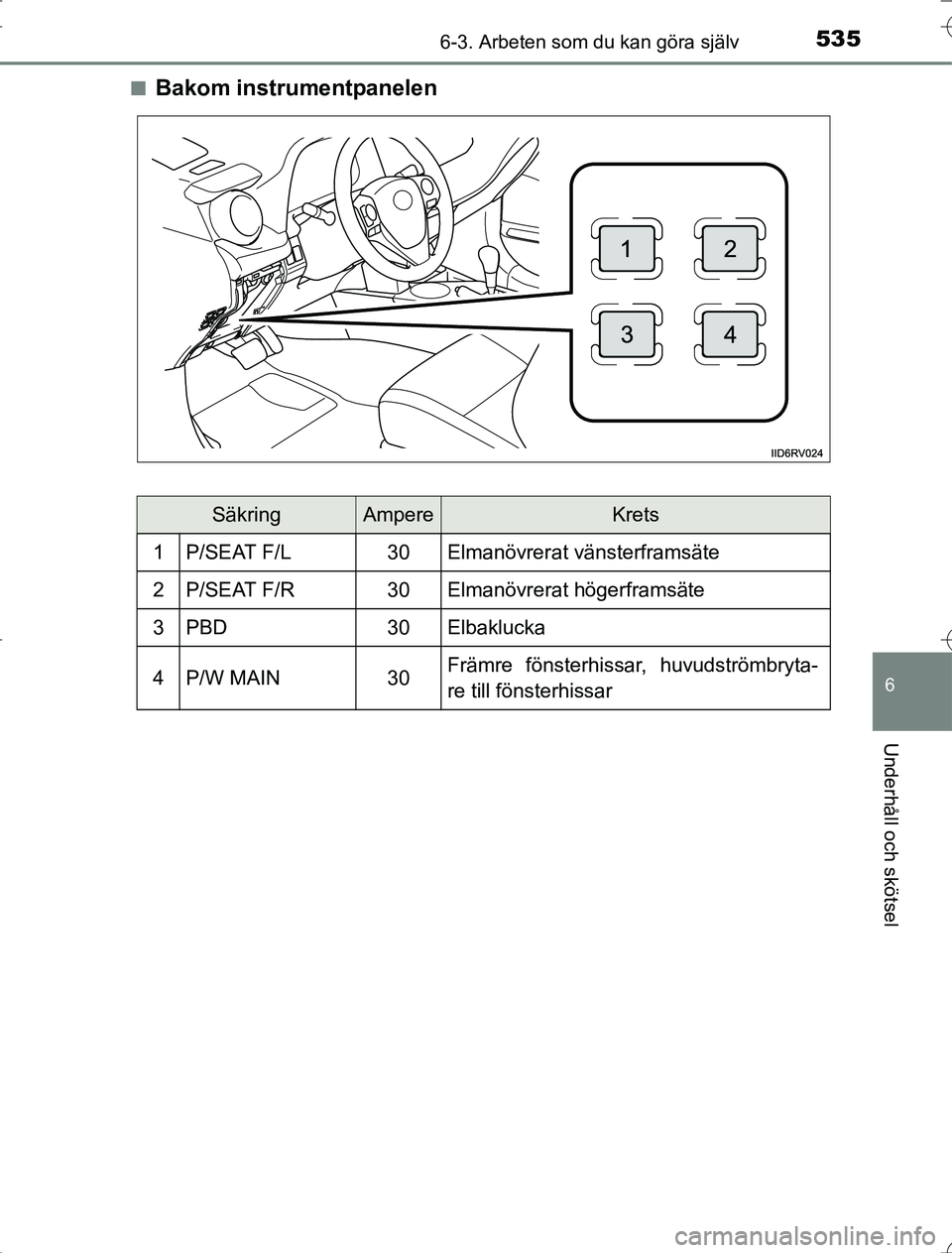

Page 535 of 704
5356-3. Arbeten som du kan göra själv
6
Underhåll och skötsel
OM42A21n
Bakom instrumentpanelen
SäkringAmpereKrets
1P/SEAT F/L30Elmanövrerat vänsterframsäte
2P/SEAT F/R30Elmanövrerat högerframsäte
3PBD30Elbaklucka
4P/W MAIN30Främre fönsterhissar, huvudströmbryta-
re till fönsterhissar
RAV4_OM_OM42A21SE_(SE).book Page 535
Wednesday, January 21, 2015 6:56 PM

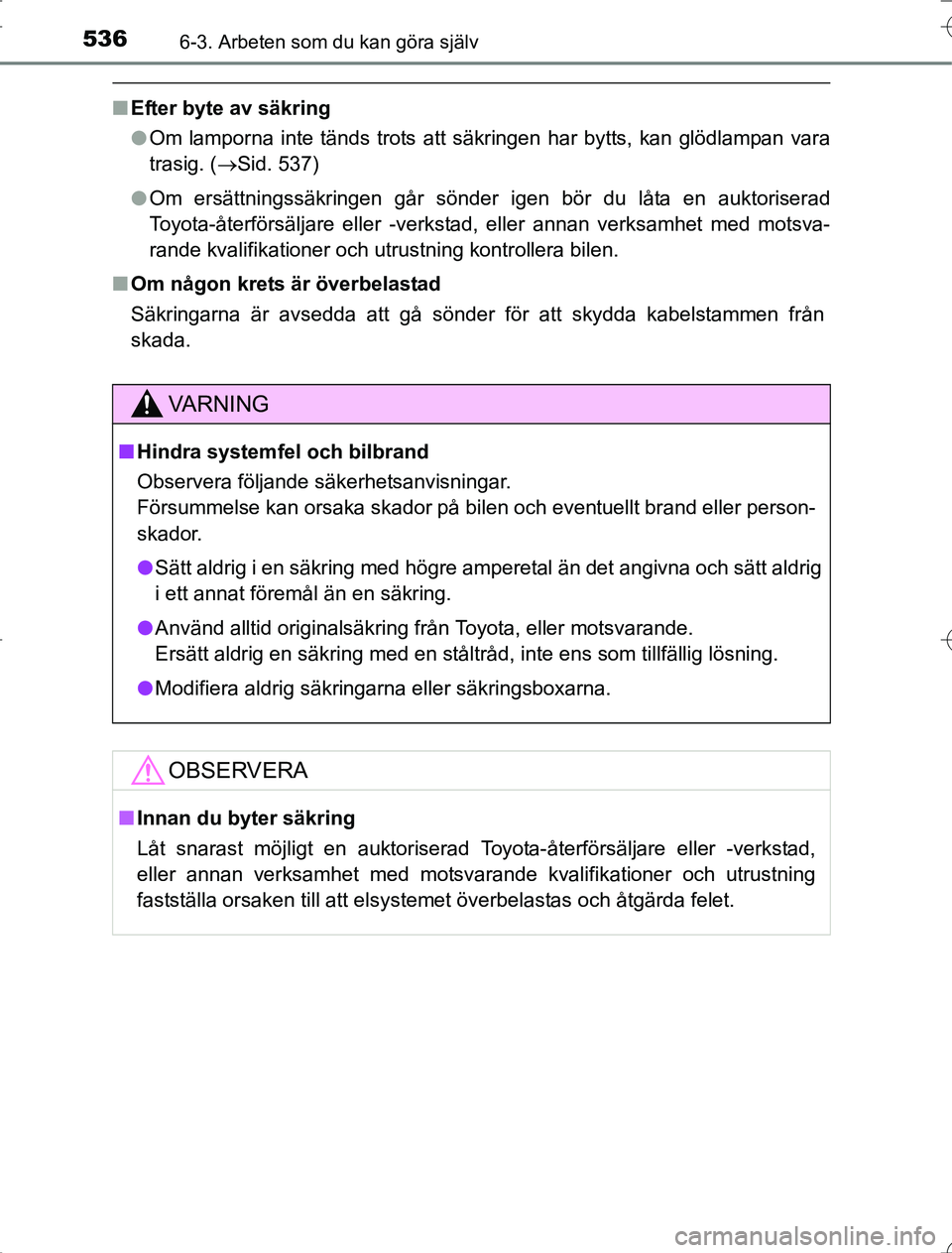

Page 536 of 704

5366-3. Arbeten som du kan göra själv
OM42A21
nEfter byte av säkring
lOm lamporna inte tänds trots att säkringen har bytts, kan glödlampan vara
trasig. ( Sid. 537)
l Om ersättningssäkringen går sönder igen bör du låta en auktoriserad
Toyota-återförsäljare eller -verkstad, eller annan verksamhet med motsva-
rande kvalifikationer och utrustning kontrollera bilen.
n Om någon krets är överbelastad
Säkringarna är avsedda att gå sönder för att skydda kabelstammen från
skada.
VA R N I N G
n Hindra systemfel och bilbrand
Observera följande säkerhetsanvisningar.
Försummelse kan orsaka skador på bilen och eventuellt brand eller person-
skador.
l Sätt aldrig i en säkring med högre amperetal än det angivna och sätt aldrig
i ett annat föremål än en säkring.
l Använd alltid originalsäkring från Toyota, eller motsvarande.
Ersätt aldrig en säkring med en ståltråd, inte ens som tillf\
ällig lösning.
l Modifiera aldrig säkringarna eller säkringsboxarna.
OBSERVERA
nInnan du byter säkring
Låt snarast möjligt en auktoriserad Toyota-återförsäljare eller -verkstad,
eller annan verksamhet med motsvarande kvalifikationer och utrustning
fastställa orsaken till att elsystemet överbelastas och åtgärda felet.
RAV4_OM_OM42A21SE_(SE).book Page 536 Wednesday, January 21, 2015 6:56 PM
