2894-5. Använda körstödssystemen
4
Körning
OM42A21n
Skyddsfunktion i Stop & Start-systemet
Modeller utan elektroniskt lås- och startsystem: Om ett mycket högt ljud
avges från ljudanläggningen kan ljudanläggningen stängas av automatiskt för
att upprätthålla kraften för Stop & Start-systemets funktioner.
Skulle detta inträffa ska startkontakten vridas till läge ”LOCK” och därefter till
”ACC” eller ”ON” för att återställa ljudanläggni\
ngen.
Modeller med elektroniskt lås- och startsystem: Om ett mycket högt ljud
avges från ljudanläggningen kan ljudanläggningen stängas av automatiskt för
att upprätthålla kraften i Stop & Start-systemets funktioner.
Skulle detta inträffa ska startkontakten tryckas till avstängt läge och därefter
till radioläge eller tändningsläge för att återställa ljuda\
nläggningen.
n Rattens funktion
När Stop & Start-systemet stänger av motorn kan ratten kännas trögare än
under körning.
n Motorhuv
Om motorhuven öppnas när Stop & Start-systemet har stängt av motorn kan
motorn inte startas igen av Stop & Start-systemet eller av den automatiska
motorstartfunktionen. Starta om motorn med startkontakten. ( Sid. 191, 195)
Om motorhuven öppnas medan Stop & Start-systemet har stängt av motorn
och växelspaken är i läge N startar motorn igen.
n Hjälpsystem vid start i motlut
lI en brant uppförsbacke kan bilen rulla bakåt efter att hjälpsystemet vid start
i motlut släpps. I en sådan situation ska du ansätta parkeringsbromsen och
använda bromspedalen medan bilen sätts i rörelse.
l Detta system är funktionellt på såväl plana ytor som i branta backar.
l Om motorn har stannats i Stop & Start-systemet kan kraften som krävs för
att trampa ned bromspedalen ändras, det innebär dock inte en funktions-
störning.
n När du använder Stop & Start-systemet
Använd Stop & Start-systemet när du stannar bilen tillfälligt vid rött ljus, kors-
ningar, etc. Om bilen ska stå still en längre stund ska du stänga av motorn
helt.
RAV4_OM_OM42A21SE_(SE).book Page 289 Wednesday, January 21, 2015 6:56 PM

2904-5. Använda körstödssystemen
OM42A21n
Stop & Start-system, varningssummer
Om motorn har stoppats av Stop & Start-systemet, och följande utförs hörs en
summerton och Stop & Start-indikatorn blinkar. Det indikerar att motorn har
bara stoppats av Stop & Start-systemet, inte att motorn har stängts av helt.
lVäxelspaken flyttas till ett annat läge än N med kopplingspedalen uppsläppt.
Även i denna situation startar motorn om kopplingspedalen är nedtrampad.
n Om avstängningslampan i Stop & Start-systemet fortsätter att blinka
En funktionsstörning kan föreligga i Stop & Start-systemet. Kontakta en auk-
toriserad Toyota-återförsäljare eller Toyota-verkstad eller annan verkstad med
motsvarande kvalifikationer och utrustning.
n Om vindrutan immar igen när motorn har stängts av i Stop & Start-syste-
met
l Modeller med manuell luftkonditionering: Starta motorn igen genom att
trampa ner kopplingspedalen( Sid. 285), eller genom att trycka på
avstängningsknappen i Stop & Start-systemet och därefter ställa in luftflö-
desväljaren på . ( Sid. 325)
l Modeller med automatisk luftkonditionering: Sätt på vindrutans imborttag-
ningsfunktion. (Motorn startar på grund av motorns automatiska startfunk-
tion.) ( Sid. 334)
Om vindrutan ofta immar igen, tryck på avstängningsknappen till Stop & Start-
systemet för att stänga av det.
n Display för driftstid och total driftstid i Stop & Start-systemet
Sid. 93
n Byta batteri
Det monterade batteriet är speciellt för Stop & Start-systemet. Det kan bara
bytas ut mot ett batteri av identisk typ och spänning.
Kontakta en auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller
annan verkstad med motsvarande kvalifikationer och utrustning för att få mer
information.
RAV4_OM_OM42A21SE_(SE).book Page 290 Wednesday, January 21, 2015 6:56 PM

2914-5. Använda körstödssystemen
4
Körning
OM42A21
VA R N I N G
nNär Stop & Start-systemet är i drift
l Växelspaken ska vara i N, trampa för säkerhetens skull ned bromspedalen
eller ansätt parkeringsbromsen medan motorn är avstängd av Stop &
Start-systemet (medan Stop & Start-systemets indikator är tänd).
Olyckor kan oväntat ske på grund av den automatiska startfunktionen.
l Lämna inte bilen medan Stop & Start-systemet har stängt av motorn
(medan Stop & Start-systemets indikator är tänd).
Olyckor kan oväntat ske på grund av den automatiska startfunktionen.
l Kontrollera att motorn inte är avstängd av Stop & Start-systemet medan
bilen befinner sig i ett dåligt ventilerat utrymme. Motorn kan startas om av
motorns automatiska startfunktion, så att avgaser ansamlas och tränger in
i bilen, vilket kan leda till dödsfall eller utgöra en allvarlig hälsorisk\
.
OBSERVERA
nSe till att systemet fungerar korrekt
Om någon av följande situationer skulle uppstå kommer Stop & Start-syste-
met eventuellt inte att fungera på rätt sätt. Låt i så fall en auktoriserad
Toyota-återförsäljare eller Toyota-verkstad, eller annan verkstad med mot-
svarande kvalifikationer och utrustning kontrollera bilen.
l Om förarens säkerhetsbälte är fastspänt blinkar påminnelselampan till bäl-
tet.
l Även om förarens säkerhetsbälte inte är fastspänt tänds inte påminnelse-
lampan till bältet.
l Även om förardörren är stängd tänds varningslampan för öppen dörr, eller
kupébelysningen tänds när strömbrytaren till kupébelysningen är i dörrlä-
ge.
l Även om förardörren öppnas tänds inte varningslampan för öppen dörr,
eller kupébelysningen tänds inte när strömbrytaren till kupébelysningen är
i dörrläge.
RAV4_OM_OM42A21SE_(SE).book Page 291 Wednesday, January 21, 2015 6:56 PM

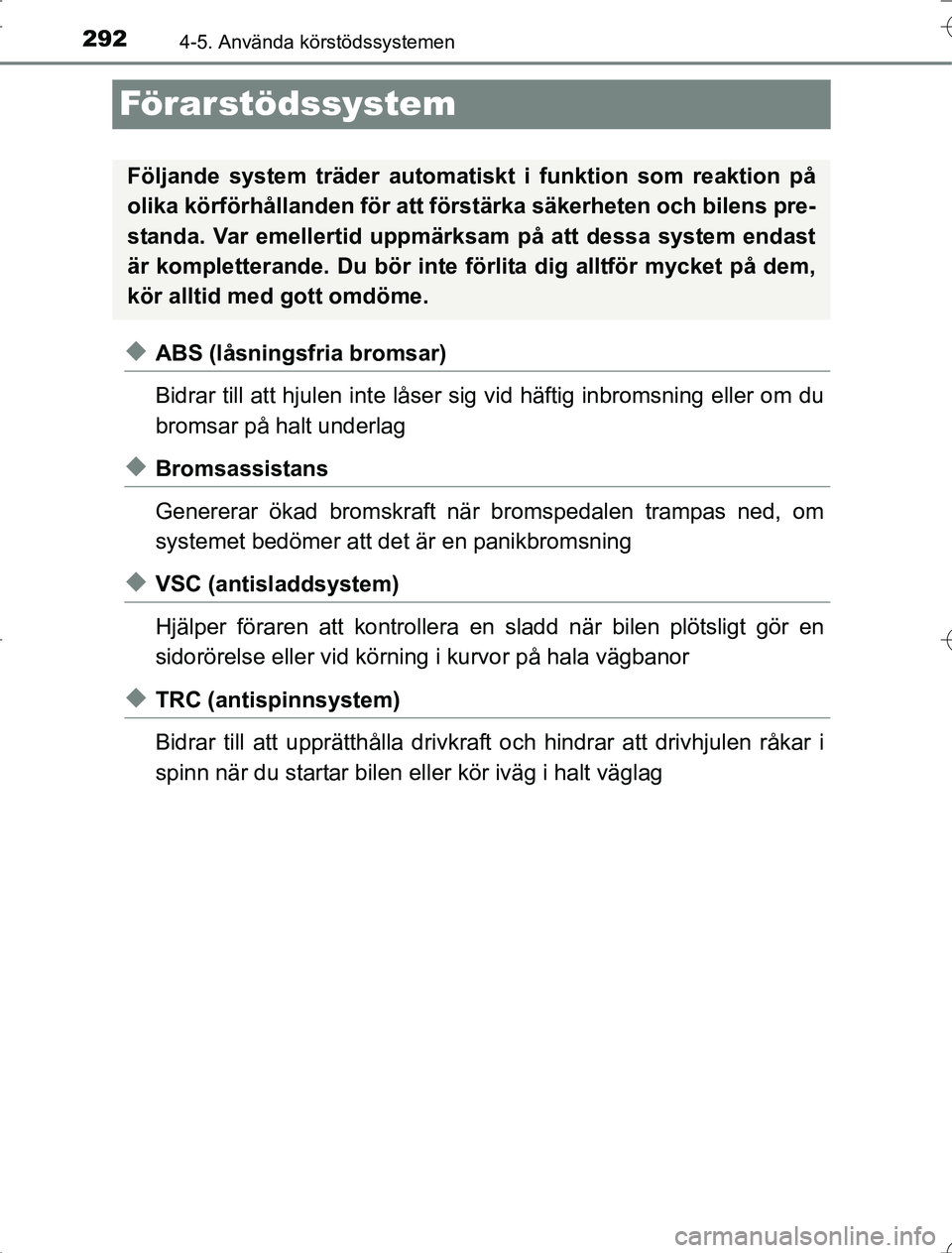

2924-5. Använda körstödssystemen
OM42A21
Förarstödssystem
uABS (låsningsfria bromsar)
Bidrar till att hjulen inte låser sig vid häftig inbromsning eller om du
bromsar på halt underlag
uBromsassistans
Genererar ökad bromskraft när bromspedalen trampas ned, om
systemet bedömer att det är en panikbromsning
uVSC (antisladdsystem)
Hjälper föraren att kontrollera en sladd när bilen plötsligt gör en
sidorörelse eller vid körning i kurvor på hala vägbanor
uTRC (antispinnsystem)
Bidrar till att upprätthålla drivkraft och hindrar att drivhjulen råkar i
spinn när du startar bilen eller kör iväg i halt väglag
Följande system träder automa tiskt i funktion som reaktion på
olika körförhållanden för att förs tärka säkerheten och bilens pre-
standa. Var emellertid uppmärksam på att dess a system endast
är kompletterande. Du bör inte förlita dig alltför mycket på dem,
kör alltid med gott omdöme.
RAV4_OM_OM42A21SE_(SE).book Page 292 Wednesday, January 21, 2015 6:56 PM

2934-5. Använda körstödssystemen
4
Körning
OM42A21
uFunktionen AUTO LSD (modeller med 2WD)
Funktionen AUTO LSD aktiveras när TRC-systemet är avstängt.
Den träder in när ett av drivhjulen slirar, till exempel när hjulet slirar
fritt på is eller lera. Systemet ansä tter bromsarna på hjulet som sli-
rar och överför en del av vridmom entet till det andra hjulet för att
säkerställa drivkraft.
uDynamic Torque Control AWD (modeller med AWD)
Växlar automatisk t från framhjulsdrift till allhjulsdrift (AWD) bero-
ende på körförhållandena, vilket bidrar till tillförlitlig väghållning och
stabilitet. Exempel på situationer nä r systemet växlar till AWD är vid
körning i kurvor, i uppförsbackar, vid start eller acceleration och när
vägen är hal på grund av snö eller regn, etc.
uEPS (elektrisk servostyrning)
Systemet använder en elmotor för att minska kraften som behövs
för att vrida ratten
uHjälpsystem vid start i motlut
 Sid. 298
uSignal vid nödbromsning
Om bromsarna appliceras häftigt blinkar bromsljusen automatiskt
för att uppmärksamma bakomvarande fordon.
RAV4_OM_OM42A21SE_(SE).book Page 293 Wednesday, January 21, 2015 6:56 PM

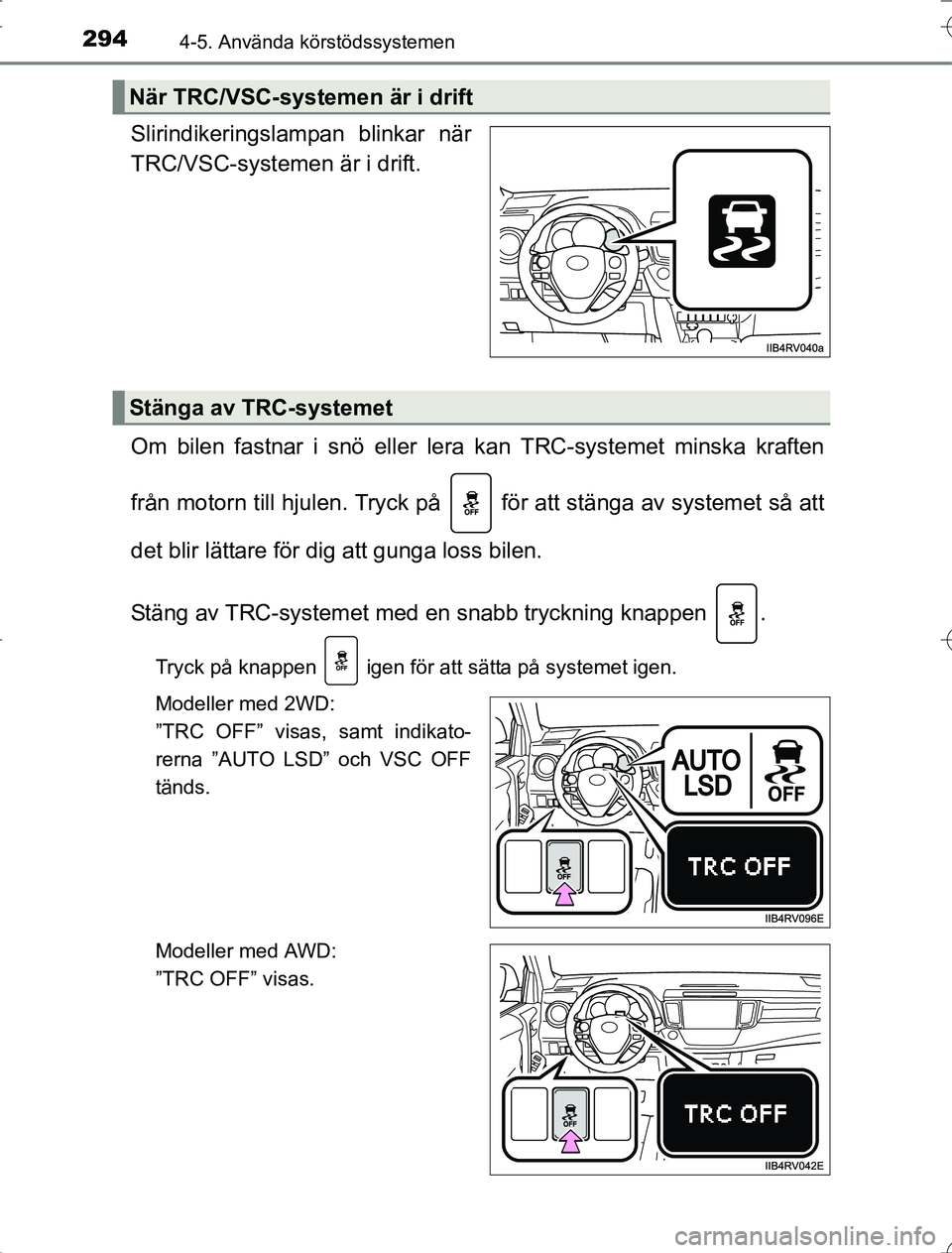

2944-5. Använda körstödssystemen
OM42A21
Slirindikeringslampan blinkar när
TRC/VSC-systemen är i drift.
Om bilen fastnar i snö eller lera kan TRC-systemet minska kraften
från motorn till hjulen. Tryck på för att stänga av systemet så att
det blir lättare för dig att gunga loss bilen.
Stäng av TRC-systemet me d en snabb tryckning knappen .
Tryck på knappen igen för att sätta på systemet igen.
Modeller med 2WD:
”TRC OFF” visas, samt indikato-
rerna ”AUTO LSD” och VSC OFF
tänds.
Modeller med AWD:
”TRC OFF” visas.
När TRC/VSC-systemen är i drift
Stänga av TRC-systemet
RAV4_OM_OM42A21SE_(SE).book Page 294 Wednesday, January 21, 2015 6:56 PM

2954-5. Använda körstödssystemen
4
Körning
OM42A21
nAvstängning av TRC/VSC-systemen
Håll knappen intryckt i minst 3 sekunder medan bilen står stilla för att
stänga av TRC/VSC-systemen.
”TRC OFF” visas och indikatorn VSC OFF tänds.
Tryck på knappen igen för att sätta på systemen igen.
n Om indikeringslampan ”AUTO LSD” blinkar även om du inte har tryckt
på knappen VSC OFF (modeller med 2WD)
TRC, AUTO LSD, hjälpsystemen för start i motlut och nedförskörning kan inte
användas. Kontakta en auktoriserad Toyota-återförsäljare eller Toyota-verk-
stad eller annan verkstad med motsvarande kvalifikationer och utrustning.
n Om meddelandet på informationsdis playen visar att TRC har stängts av
även om du inte har tryckt på knappen VSC OFF (modeller med AWD)
TRC, hjälpsystemen för start i motlut och nedförskörning kan inte användas.
Kontakta en auktoriserad Toyota-återför säljare eller Toyota-verkstad eller
annan verkstad med motsvarande kvalifikationer och utrustning.
n Ljud och vibrationer som orsakas av ABS, bromsassistansfunktionen,
VSC och TRC
l Ett ljud kan höras från motorrummet om bromspedalen trampas ned uppre-
pade gånger när motorn startas, eller omedelbart efter att bilen har satts i
rörelse. Ljudet indikerar inte att en störning har uppstått i något av dessa
system.
l Något av följande kan inträffa medan ovanstående system är i funktion.
Inget av dessa indikerar att ett fel har uppstått.
• Vibrationer kan kännas genom karossen och styrningen.
• Ett motorljud kan höras när bilen har stannat.
• Bromspedalen kan pulsera något efter att ABS har varit aktiverat.
• Bromspedalen kan sjunka något efter att ABS har varit aktiverat.
RAV4_OM_OM42A21SE_(SE).book Page 295 Wednesday, January 21, 2015 6:56 PM

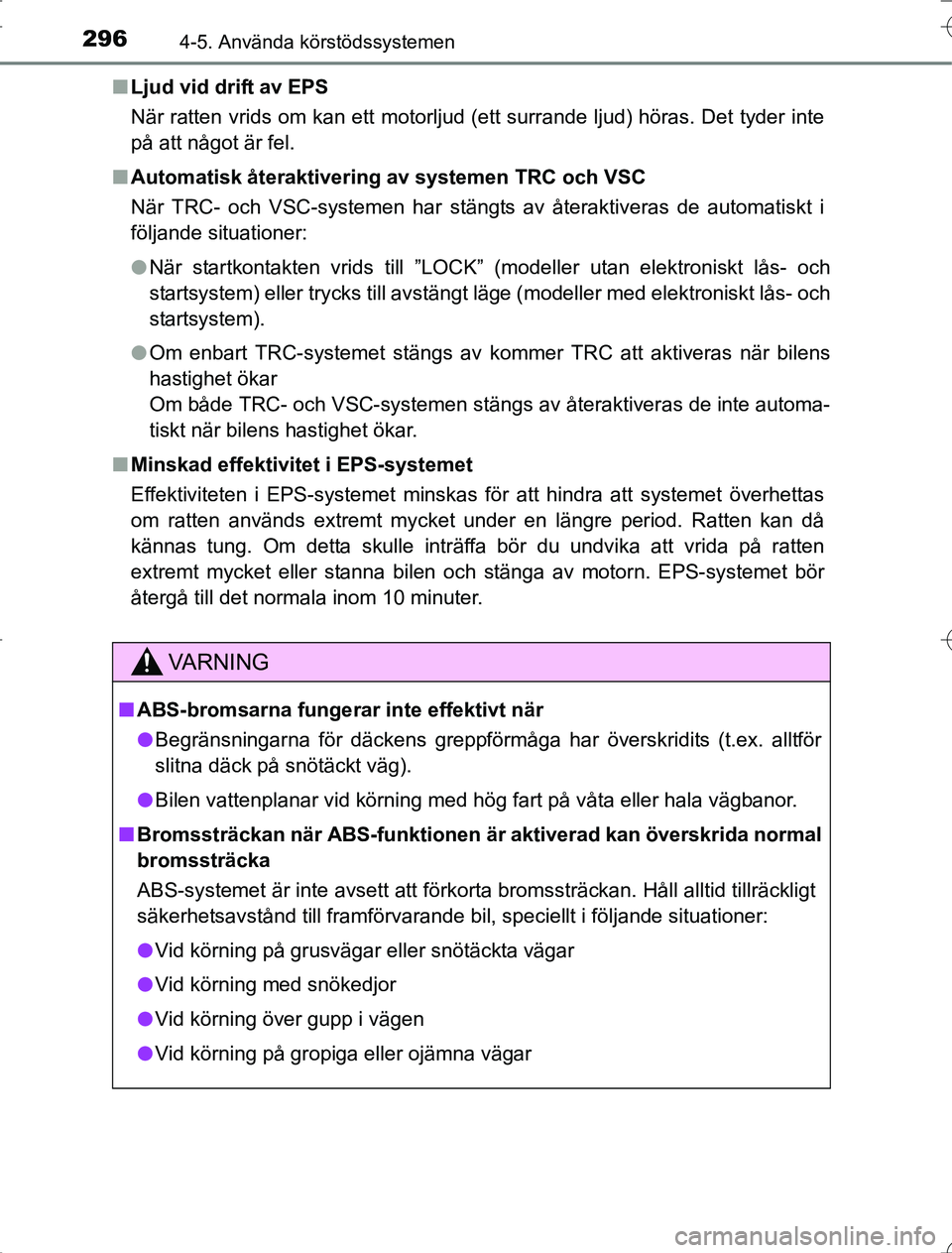

2964-5. Använda körstödssystemen
OM42A21n
Ljud vid drift av EPS
När ratten vrids om kan ett motorljud (ett surrande ljud) höras. Det tyder inte
på att något är fel.
n Automatisk återaktivering av systemen TRC och VSC
När TRC- och VSC-systemen har stängts av återaktiveras de automatiskt i
följande situationer:
l När startkontakten vrids till ”LOCK” (modeller utan elektroniskt lås- och
startsystem) eller trycks till avstängt l äge (modeller med elektroniskt lås- och
startsystem).
l Om enbart TRC-systemet stängs av ko mmer TRC att aktiveras när bilens
hastighet ökar
Om både TRC- och VSC-systemen stängs av återaktiveras de inte automa-
tiskt när bilens hastighet ökar.
n Minskad effektivitet i EPS-systemet
Effektiviteten i EPS-systemet minskas för att hindra att systemet överhettas
om ratten används extremt mycket under en längre period. Ratten kan då
kännas tung. Om detta skulle inträffa bör du undvika att vrida på ratten
extremt mycket eller stanna bilen och stänga av motorn. EPS-systemet bör
återgå till det normala inom 10 minuter.
VA R N I N G
nABS-bromsarna fungerar inte effektivt när
l Begränsningarna för däckens greppförmåga har överskridits (t.ex. alltför
slitna däck på snötäckt väg).
l Bilen vattenplanar vid körning med hög fart på våta eller hala vägbanor.
n Bromssträckan när ABS-fu nktionen är aktiverad kan överskrida normal
bromssträcka
ABS-systemet är inte avsett att förkorta bromssträckan. Håll alltid tillräckligt
säkerhetsavstånd till framförvarande bil, speciellt i följande situatio\
ner:
l Vid körning på grusvägar eller snötäckta vägar
l Vid körning med snökedjor
l Vid körning över gupp i vägen
l Vid körning på gropiga eller ojämna vägar
RAV4_OM_OM42A21SE_(SE).book Page 296 Wednesday, January 21, 2015 6:56 PM
