2014 TOYOTA RAV4 Bruksanvisningar (in Swedish)

3054-5. Använda körstödssystemen
4
Körning
OM42A21

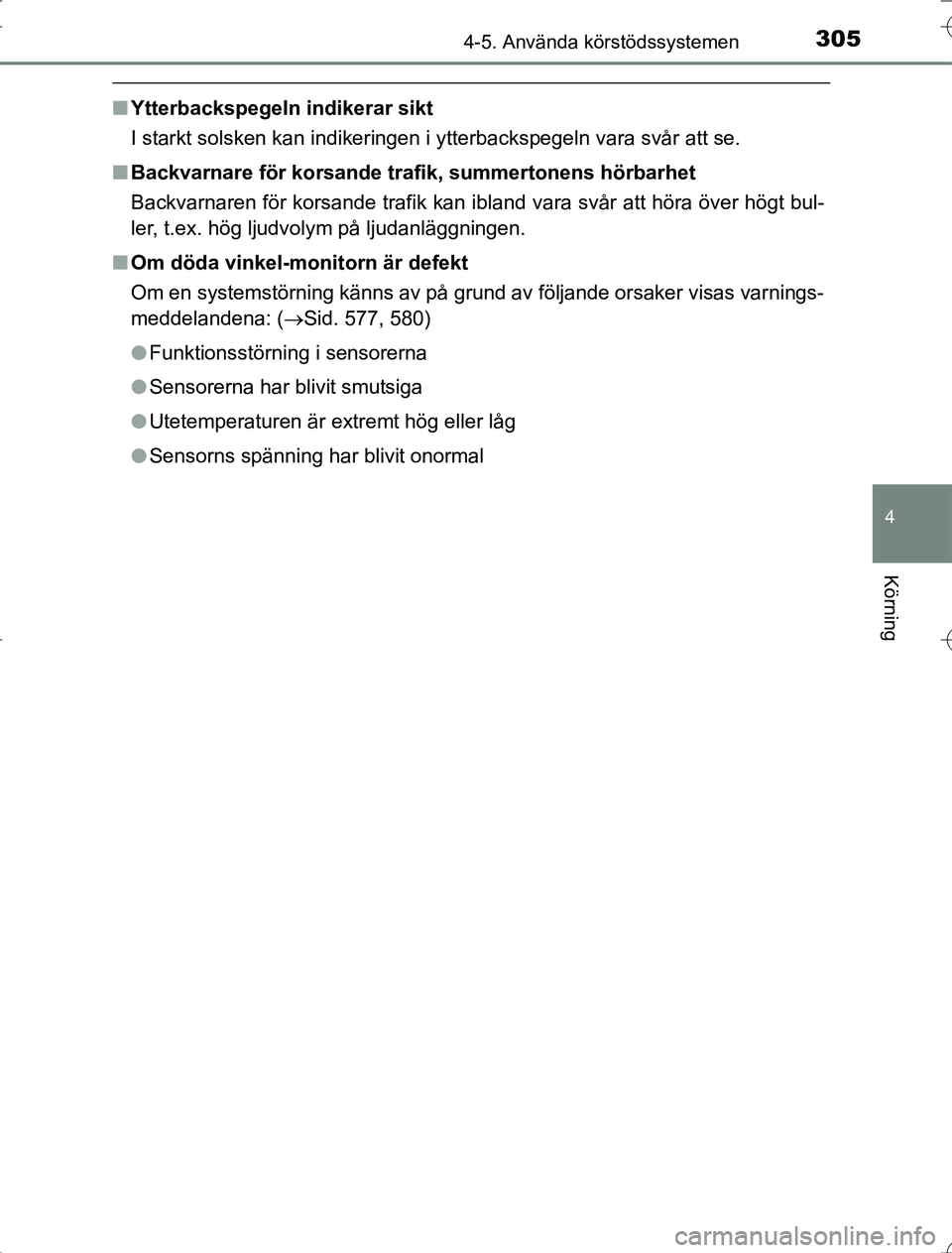

nYtterbackspegeln indikerar sikt
I starkt solsken kan indikeringen i ytterbackspegeln vara svår att se.
n Backvarnare för korsande trafik, summertonens hörbarhet
Backvarnaren för korsande trafik kan ibland vara svår att höra över högt bul-
ler, t.ex. hög ljudvolym på ljudanläggningen.
n Om döda vinkel-monitorn är defekt
Om en systemstörning känns av på grund av följande orsaker visas varnings-
meddelandena: ( Sid. 577, 580)
l Funktionsstörning i sensorerna
l Sensorerna har blivit smutsiga
l Utetemperaturen är extremt hög eller låg
l Sensorns spänning har blivit onormal
RAV4_OM_OM42A21SE_(SE).book Page 305 Wednesday, January 21, 2015 6:56 PM

3064-5. Använda körstödssystemen
OM42A21
VA R N I N G

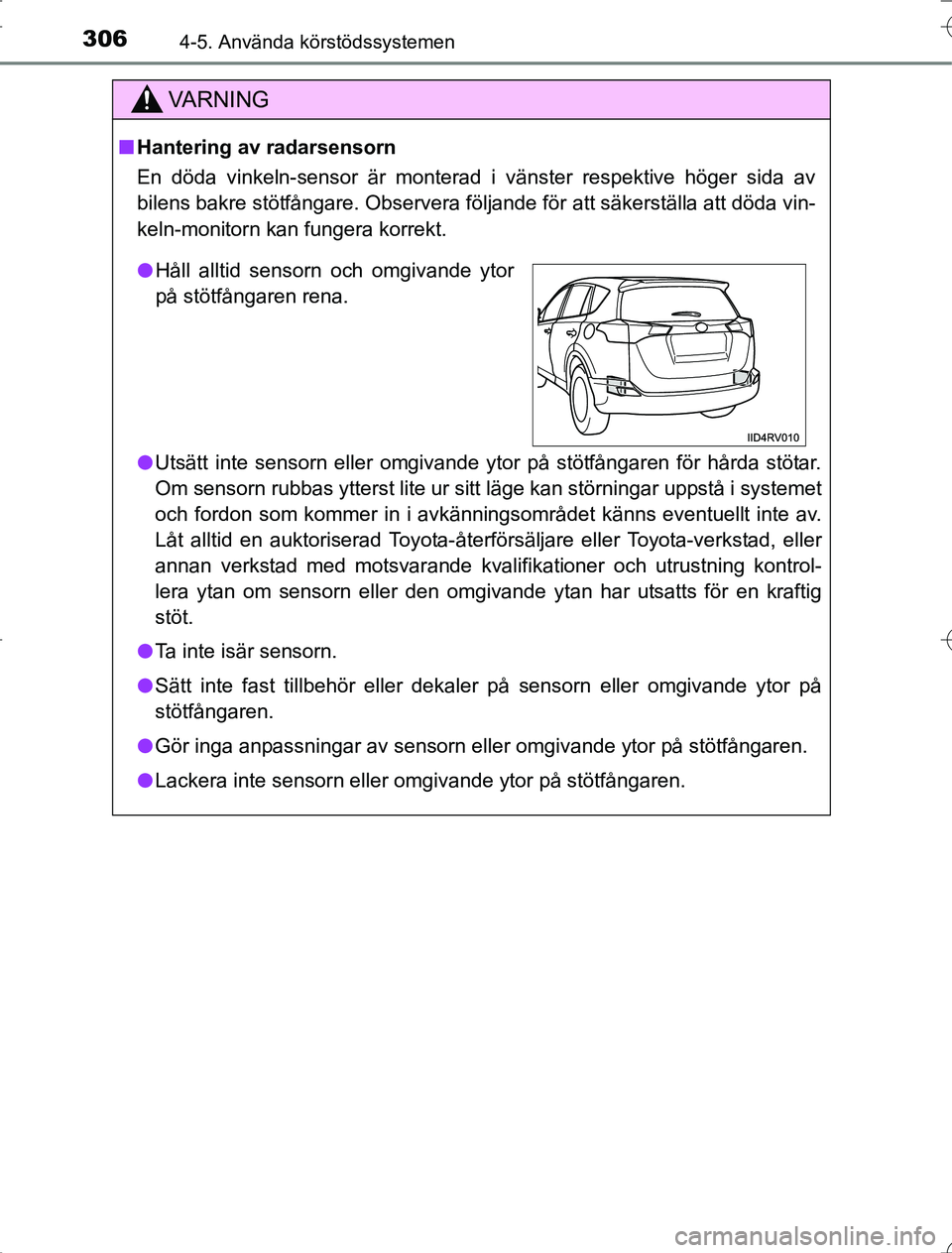

nHantering av radarsensorn
En döda vinkeln-sensor är monterad i vänster respektive höger sida av
bilens bakre stötfångare. Observera följande för att säkerställa att döda vin-
keln-monitorn kan fungera korrekt.
l Utsätt inte sensorn eller omgivande ytor på stötfångaren för hårda stötar.
Om sensorn rubbas ytterst lite ur sitt läge kan störningar uppstå i systemet
och fordon som kommer in i avkänningsområdet känns eventuellt inte av.
Låt alltid en auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller
annan verkstad med motsvarande kvalifikationer och utrustning kontrol-
lera ytan om sensorn eller den omgivande ytan har utsatts för en kraftig
stöt.
l Ta inte isär sensorn.
l Sätt inte fast tillbehör eller dekaler på sensorn eller omgivande ytor på
stötfångaren.
l Gör inga anpassningar av sensorn eller omgivande ytor på stötfångaren.
l Lackera inte sensorn eller omgivande ytor på stötfångaren.
lHåll alltid sensorn och omgivande ytor
på stötfångaren rena.
RAV4_OM_OM42A21SE_(SE).book Page 306 Wednesday, January 21, 2015 6:56 PM

3074-5. Använda körstödssystemen
4
Körning
OM42A21
Monitorn för döda vinkeln innehåller radarsensorer som ska upptäcka
fordon som färdas i angränsande körfält i området som inte är synligt i
ytterbackspegeln (den s.k. döda vinkeln) och uppmärksammar föraren
på fordon som befinner sig där via indikeringen i yttre backspegeln.
Den döda vinkel som kan kännas av beskrivs nedan.
Avkänningsområdet omfattar:Cirka 3,5 m från bilens sida
Den första 0,5 m från bilens sida är
inte inom avkänningsområdet
Cirka 3 m från bakre stötfånga-
ren
Cirka 1 m framför bakre stöt-
fångaren
Monitor för döda vinkeln, funktion
Avkänningsområden för döda vinkeln-monitorn
1
2
3
VA R N I N G
nSäkerhetsvarningar beträffa nde systemets användning
Föraren själv ansvarar för att bilen framförs på säkert sätt. Kör alltid var-
samt och var alltid uppmärksam på omgivningen.
Monitorn för döda vinkeln är en kompleterande funktion som uppmärksam-
mar föraren på att ett fordon befinner sig i döda vinkeln. Förlita dig inte allt-
för mycket på monitorn för döda vinkeln. Funktionen kan inte bedöma om
det är säkert att byta fil. Att förlita sig för mycket på funktionen kan orsaka
en olycka som kan leda till svåra eller livshotande skador.
Beroende på omständigheterna fungerar eventuellt systemet inte alltid kor-
rekt. Därför är förarens egen visuella säkerhetskontroll nödvändig.
RAV4_OM_OM42A21SE_(SE).book Page 307 Wednesday, January 21, 2015 6:56 PM

3084-5. Använda körstödssystemen
OM42A21

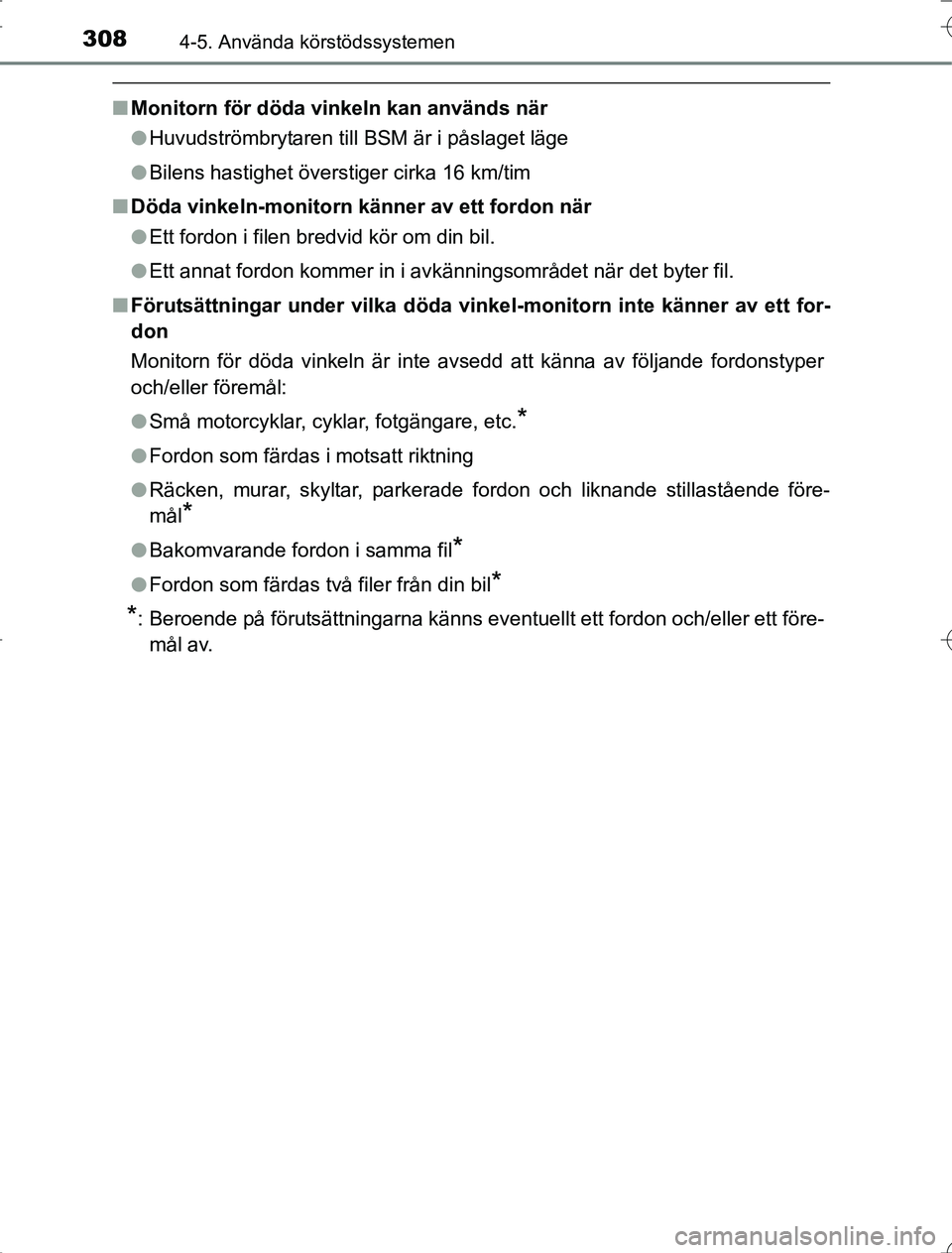

nMonitorn för döda vinkeln kan används när
lHuvudströmbrytaren till BSM är i påslaget läge
l Bilens hastighet överstiger cirka 16 km/tim
n Döda vinkeln-monitorn känner av ett fordon när
lEtt fordon i filen bredvid kör om din bil.
l Ett annat fordon kommer in i avkänningsområdet när det byter fi\
l.
n Förutsättningar under vilka döda vinkel-monitorn inte känner av ett for-
don
Monitorn för döda vinkeln är inte avsedd att känna av följande fordonstyper
och/eller föremål:
lSmå motorcyklar, cyklar, fotgängare, etc.
*
lFordon som färdas i motsatt riktning
l Räcken, murar, skyltar, parkerade fordon och liknande stillastående före-
mål
*
lBakomvarande fordon i samma fil*
lFordon som färdas två filer från din bil*
*
: Beroende på förutsättningarna känns eventuellt ett fordon och/eller ett före-
mål av.
RAV4_OM_OM42A21SE_(SE).book Page 308 Wednesday, January 21, 2015 6:56 PM

3094-5. Använda körstödssystemen
4
Körning
OM42A21n

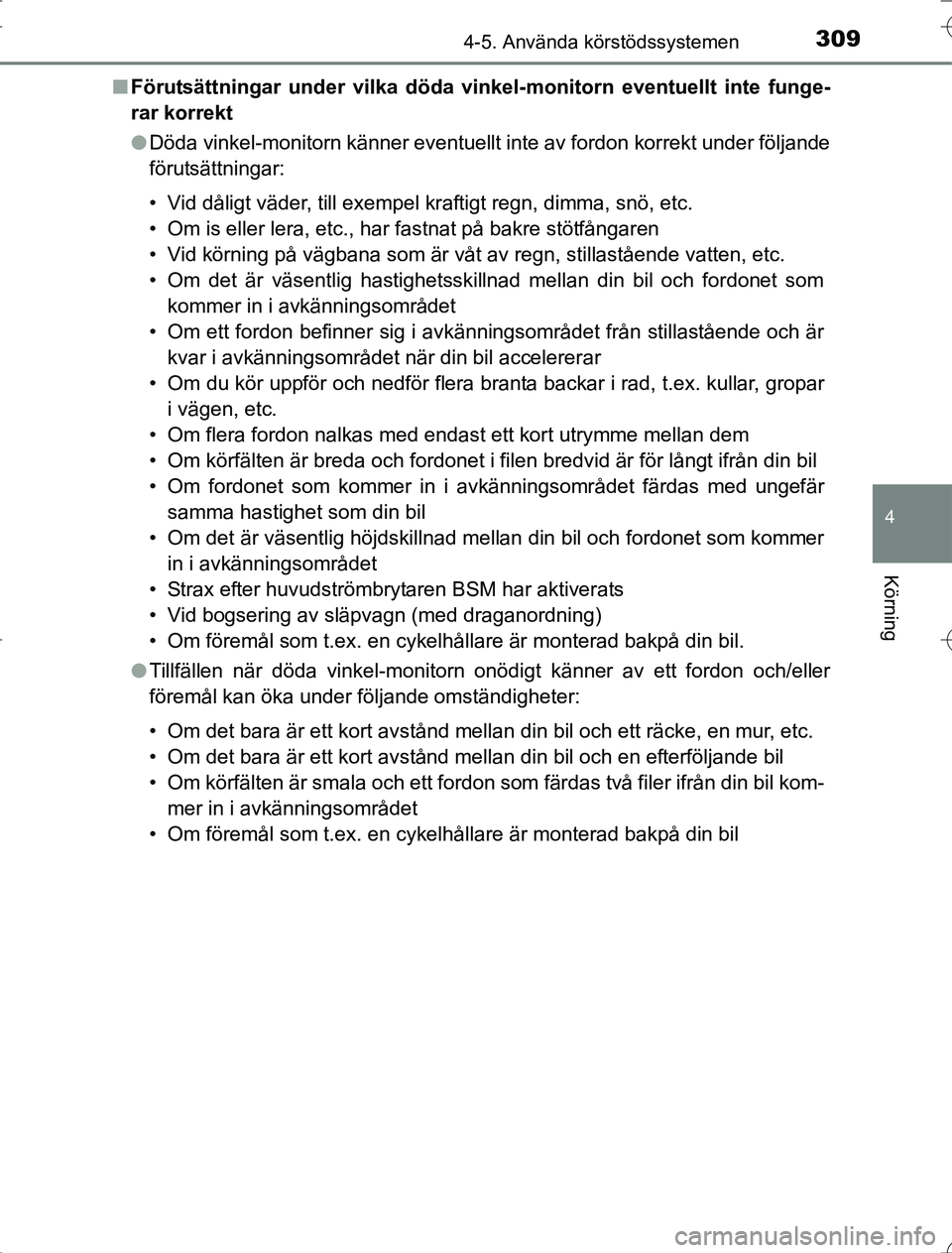

Förutsättningar under vilka döda vinkel-monitorn eventuellt inte funge-
rar korrekt
lDöda vinkel-monitorn känner eventuellt inte av fordon korrekt under följande
förutsättningar:
• Vid dåligt väder, till exempel kraftigt regn, dimma, snö, etc.
• Om is eller lera, etc., har fastnat på bakre stötfångaren
• Vid körning på vägbana som är våt av regn, stillastående vatten, etc.
• Om det är väsentlig hastighetsskillnad mellan din bil och fordonet som
kommer in i avkänningsområdet
• Om ett fordon befinner sig i avkänningsområdet från stillastå\
ende och är kvar i avkänningsområdet när din bil accelererar
• Om du kör uppför och nedför flera branta backar i rad, t.ex. kullar, gropar i vägen, etc.
• Om flera fordon nalkas med endast ett kort utrymme mellan dem
• Om körfälten är breda och fordonet i filen bredvid är för lå\
ngt ifrån din bil
• Om fordonet som kommer in i avkänningsområdet färdas med ungefär samma hastighet som din bil
• Om det är väsentlig höjdskillnad mellan din bil och fordonet som kommer in i avkänningsområdet
• Strax efter huvudströmbrytaren BSM har aktiverats
• Vid bogsering av släpvagn (med draganordning)
• Om föremål som t.ex. en cykelhållare är monterad bakpå din bil.
l Tillfällen när döda vinkel-monitorn onödigt känner av ett fordon och/eller
föremål kan öka under följande omständigheter:
• Om det bara är ett kort avstånd mellan din bil och ett räcke, en mur, etc.
• Om det bara är ett kort avstånd mellan din bil och en efterföljande bil
• Om körfälten är smala och ett fordon som färdas två filer ifrån din bil kom-
mer in i avkänningsområdet
• Om föremål som t.ex. en cykelhållare är monterad bakpå din bil
RAV4_OM_OM42A21SE_(SE).book Page 309 Wednesday, January 21, 2015 6:56 PM

3104-5. Använda körstödssystemen
OM42A21
Backvarnaren för korsande trafik är aktiv när din bil är i backläge. Det
kan känna av andra fordon som närmar sig bakifrån till höger eller
vänster om bilen. Systemet innehåller radarsensorer som uppmärk-
sammar föraren på andra fordon genom att ytterbackspeglarnas indi-
katorer blinkar och en summerton hörs.
Backvarnare för korsande trafik, funktion
Fordon som närmar sig Avkänningsområden12
VA R N I N G
nSäkerhetsvarningar beträffa nde systemets användning
Föraren själv ansvarar för att bilen framförs på säkert sätt. Kör alltid var-
samt och var alltid uppmärksam på omgivningen.
Funktionen för korsande bakomvarande trafik är endast ett hjälp\
system och
ersätter inte varsam körning. Föraren måste själv vara aktsam när bilen
backas, även om funktionen för korsande bakomvarande trafik är aktiverad.
Förarens egen visuella säkerhetskontroll bakom bilen är nödvändig, se till
att inga fotgängare, andra fordon, etc är i närheten innan du börjar backa.
Försumelse kan orsaka svåra eller livshotande skador.
Beroende på omständigheterna fungerar eventuellt systemet inte alltid kor-
rekt. Därför är förarens egen visuella säkerhetskontroll nödvändig.
RAV4_OM_OM42A21SE_(SE).book Page 310 Wednesday, January 21, 2015 6:56 PM

3114-5. Använda körstödssystemen
4
Körning
OM42A21

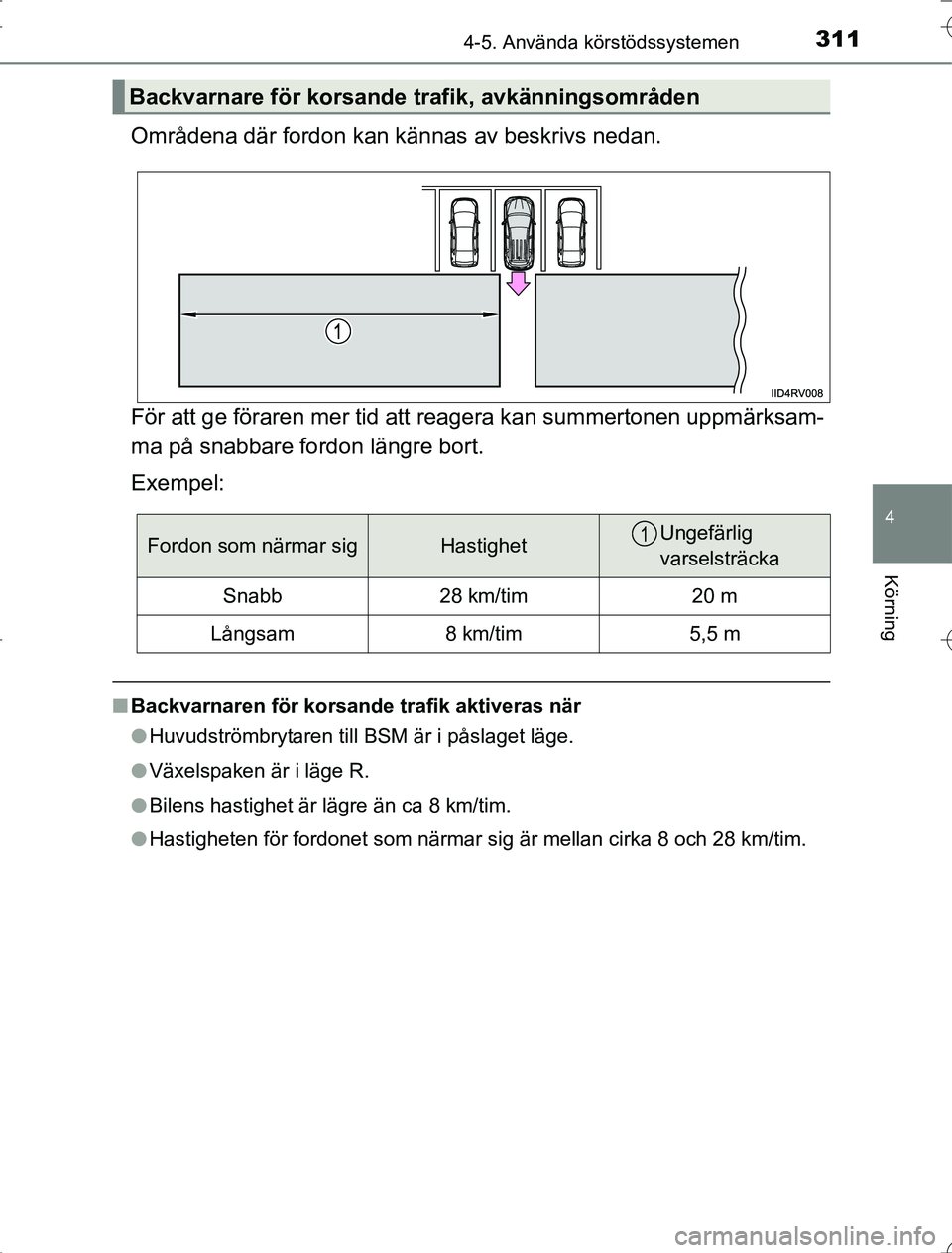

Områdena där fordon kan kännas av beskrivs nedan.
För att ge föraren mer tid att reagera kan summertonen uppmärksam-
ma på snabbare fordon längre bort.
Exempel:
nBackvarnaren för korsande trafik aktiveras när
lHuvudströmbrytaren till BSM är i påslaget läge.
l Växelspaken är i läge R.
l Bilens hastighet är lägre än ca 8 km/tim.
l Hastigheten för fordonet som närmar sig är mellan cirka 8 och 2\
8 km/tim.
Backvarnare för korsande trafik, avkänningsområden
Fordon som närmar sigHastighetUngefärlig
varselsträcka
Snabb28 km/tim20 m
Långsam8 km/tim5,5 m
1
RAV4_OM_OM42A21SE_(SE).book Page 311 Wednesday, January 21, 2015 6:56 PM

3124-5. Använda körstödssystemen
OM42A21n
Omständigheter när backvarnaren för korsande trafik inte känner av ett
fordon
Backvarnaren för korsande trafik är inte avsedd att känna av följande for-
donstyper och/eller föremål.
l Små motorcyklar, cyklar, fotgängare, etc.
*
lFordon som närmar sig rakt bakifrån
l Räcken, murar, skyltar, parkerade fordon och liknande stillastående före-
mål
*
lFordon som kör bort från din bil
l Fordon som närmar sig från parkeringsplatser som är belägna nära din bil
*
lFordon som backar in i parkeringsplatsen bredvid din bil*
*
: Beroende på förutsättningarna känns eventuellt ett fordon och/eller ett före-
mål av.
n Omständigheter när backvarnaren för korsande trafik eventuellt inte
fungerar på rätt sätt
Backvarnaren för korsande trafik känner eventuellt inte av fordon under föl-
jande omständigheter:
l Om is eller lera, etc., har fastnat på bakre stötfångaren
l Vid dåligt väder, till exempel kraftigt regn, dimma, snö, etc.
l Om flera fordon ständigt närmar sig
l Kort vinkelparkering
l Om ett fordon närmar sig med hög fart
l Vid parkering på en brant sluttning t.ex. backar, en sänka i vägen etc.
l Strax efter huvudströmbrytaren BSM har aktiverats
l Omedelbart efter att motorn startas med hvudströmbrytaren till BSM påsla-
gen
l Vid körning med släp
l Fordon som sensorerna inte kan känna
av på grund av hinder
RAV4_OM_OM42A21SE_(SE).book Page 312 Wednesday, January 21, 2015 6:56 PM
