2014 TOYOTA RAV4 Bruksanvisningar (in Swedish)

481
6
6-3. Arbeten som du kan göra själv
Underhåll och skötsel
OM42A21
Placering av garagedomkraft
uFram
uBak
När du använder en garagedomkraft ska du placera den på kor-
rekt sätt i lyftpunkterna. Felaktig placering kan orsaka skada på
bilen eller på människor.
RAV4_OM_OM42A21SE_(SE).book Page 481 Wednesday, January 21, 2015 6:56 PM

4826-3. Arbeten som du kan göra själv
OM42A21
VA R N I N G
nNär du hissar upp bilen
Observera följande säkerhetsåtgärder för att minska risken för svåra eller
livshotande skador:
l Om du använder en garagedomkraft ska du följa anvisningarna som leve-
reras tillsammans med garagedomkraften.
l Använd inte domkraften som levererades med bilen.
l Se till att ingen del av kroppen är under en bil när den hålls upplyft med
garagedomkraft.
l Använd alltid en garagedomkraft och/eller pallbockar på en hård, jämn yta.
l Starta inte motorn när bilen är upplyft med garagedomkraften.
l Parkera om möjligt på plan, fast mark. Ansätt parkeringsbromsen ordent-
ligt och för växelspaken till P (automatväxellåda eller Multidrive) eller R
(manuell växellåda).
l Kontrollera att du placerar garagedomkraften vid lyftpunkten.
Om bilen lyfts och garagedomkraften är felplacerad kan bilen skadas eller
falla av domkraften.
l Låt ingen sitta kvar i bilen när du lyfter den med domkraft.
l Lägg ingenting mellan garagedomkraften och bilen eller under garaged-
omkraften när du lyfter bilen.
lLyft upp bilen med en garagedomkraft
av samma typ som på bilden.
RAV4_OM_OM42A21SE_(SE).book Page 482 Wednesday, January 21, 2015 6:56 PM

483
6
6-3. Arbeten som du kan göra själv
Underhåll och skötsel
OM42A21
Motorrum
2,0-liters bensinmotorer
Säkringsboxar (Sid. 523)
Behållare för kylarvätska ( Sid. 491)
Lock till påfyllningshål
för motorolja ( Sid. 488)
Batteri ( Sid. 493) Kylare (
Sid. 492)
Kondensor ( Sid. 492)
Eldrivna kylfläktar
Mätsticka för motorolja ( Sid. 486)
Behållare för spolarvätska ( Sid. 498)1
2
3
4
5
6
7
8
9
RAV4_OM_OM42A21SE_(SE).book Page 483 Wednesday, January 21, 2015 6:56 PM

4846-3. Arbeten som du kan göra själv
OM42A21
2,5-liters bensinmotor
Säkringsboxar (Sid. 523)
Behållare för kylarvätska ( Sid. 491)
Lock till påfyllningshål
för motorolja ( Sid. 488)
Batteri ( Sid. 493) Kylare (
Sid. 492)
Kondensor ( Sid. 492)
Eldrivna kylfläktar
Mätsticka för motorolja ( Sid. 486)
Behållare för spolarvätska ( Sid. 498)1
2
3
4
5
6
7
8
9
RAV4_OM_OM42A21SE_(SE).book Page 484 Wednesday, January 21, 2015 6:56 PM

4856-3. Arbeten som du kan göra själv
6
Underhåll och skötsel
OM42A21
2,0-liters och 2,2-liters dieselmotorer
Säkringsboxar (Sid. 523)
Behållare för kylarvätska ( Sid. 491)
Lock till påfy llningshål för
motorolja ( Sid. 488)
Bränslefilter ( Sid. 500)
Batteri ( Sid. 493) Kylare (
Sid. 492)
Intercooler ( Sid. 492)
Kondensor ( Sid. 492)
Eldrivna kylfläktar
Mätsticka för motorolja ( Sid. 486)
Behållare för spolarvätska ( Sid. 498)1
2
3
4
5
6
7
8
9
10
11
RAV4_OM_OM42A21SE_(SE).book Page 485 Wednesday, January 21, 2015 6:56 PM

4866-3. Arbeten som du kan göra själv
OM42A21
Stäng av motorn när den har normal arbetstemperatur. Kontrollera
oljenivån i motorn med mätstickan.
nKontroll av motoroljenivånParkera bilen på plan mark. När motorn har värmts upp och där-
efter stängts av, vänta i minst 5 minuter så att all olja hinner rinna
längst ner i motorn.
Håll en trasa under och dra ut mätstickan.
Torka av mätstickan.
Motorolja
1
2
2,0-liters bensinmotorer2,5-liters bensinmotor
2,0-liters och 2,2-liters dieselmotorer
3
RAV4_OM_OM42A21SE_(SE).book Page 486 Wednesday, January 21, 2015 6:56 PM

4876-3. Arbeten som du kan göra själv
6
Underhåll och skötsel
OM42A21
Platt mätsticka: Sätt tillbaka mätstickan så långt det går.
Icke-platt mätsticka: Sätt till-
baka mätstickan helt så att
de utskjutande delarna (
på bilden) är riktade mot
motorn.
Håll en trasa under änden, dra ut mätstickan och läs av oljeni-
vån.Låg
Normal
För hög
Mätstickans form kan variera beroende på typen av fordon eller
motor.
Torka av mätstickan och sätt tillbaka den så långt det går.4
1
5
1
2
3
Platt mätstickaIcke-platt mätsticka
6
RAV4_OM_OM42A21SE_(SE).book Page 487 Wednesday, January 21, 2015 6:56 PM

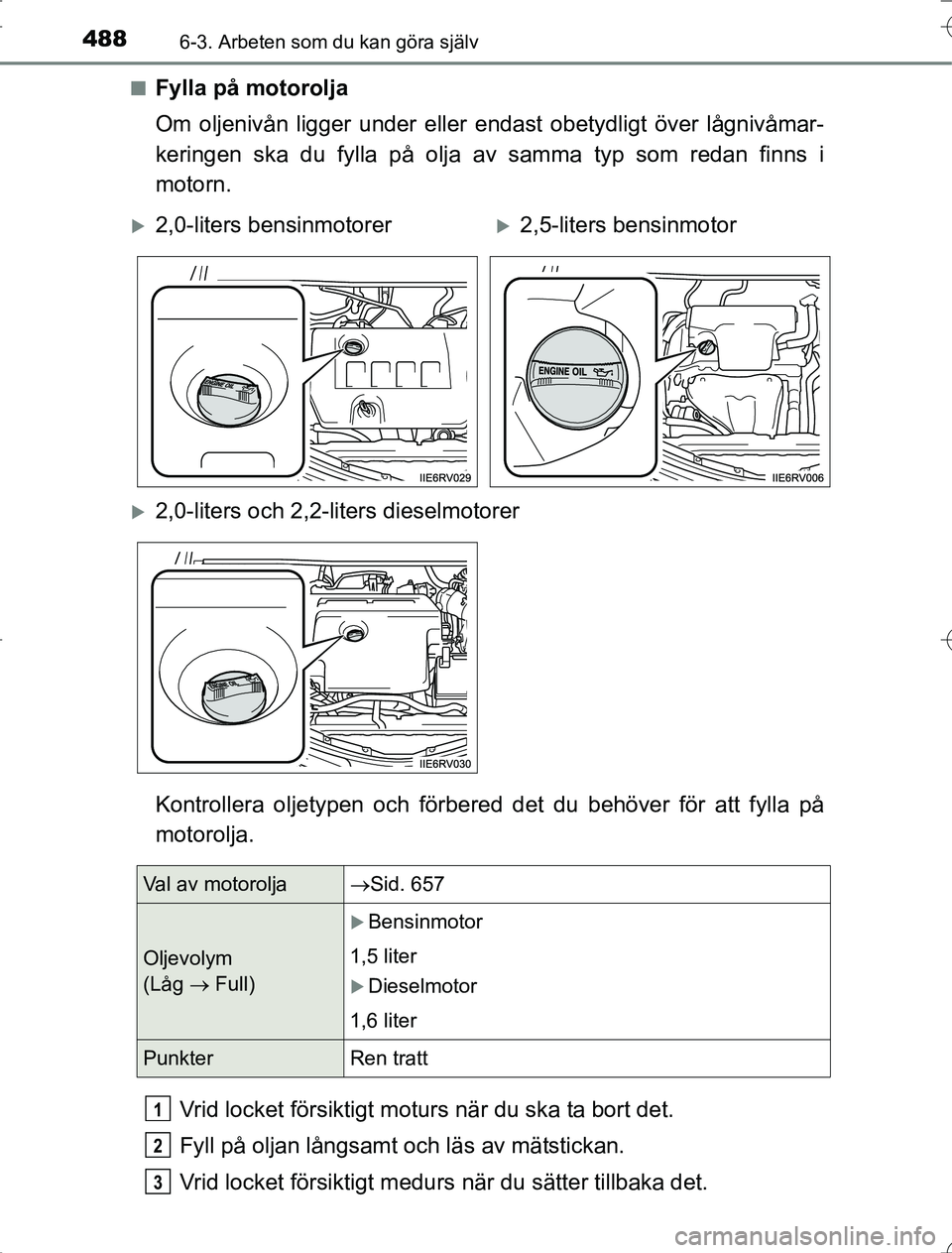

4886-3. Arbeten som du kan göra själv
OM42A21n
Fylla på motorolja
Om oljenivån ligger under eller endast obetydligt över lågnivåmar-
keringen ska du fylla på olja av samma typ som redan finns i
motorn.
Kontrollera oljetypen och förbered det du behöver för att fylla på
motorolja.
Vrid locket försiktigt moturs när du ska ta bort det.
Fyll på oljan långsamt och läs av mätstickan.
Vrid locket försiktigt medurs när du sätter tillbaka det.
2,0-liters bensinmotorer2,5-liters bensinmotor
2,0-liters och 2,2-liters dieselmotorer
Va l a v m o t o r o l j aSid. 657
Oljevolym
(Låg  Full)
Bensinmotor
1,5 liter
Dieselmotor
1,6 liter
Punkter Ren tratt
1
2
3
RAV4_OM_OM42A21SE_(SE).book Page 488 Wednesday, January 21, 2015 6:56 PM
