2014 TOYOTA RAV4 Bruksanvisningar (in Swedish)

411-1. För säker körning
1
OM42A21
Trygghet och säkerhet
Huvudkomponenterna i krockkuddesystemet visas ovan. Krockkudde-
systemet styrs av den centrala sensorenheten. En kemisk reaktion
startas i uppblåsningsenheterna och krockkuddarna blåses upp
mycket snabbt med ofarlig gas för att fånga upp de åkandes rörelse
framåt.
VA R N I N G
nSäkerhetsåtgärder gällande krockkuddar
Observera dessa säkerhetsåtgärder beträffande krockkuddarna.
Försummelse kan leda till svåra eller livshotande skador.
l Föraren och samtliga passagerare i bilen måste alltid använda säkerhets-
bältena på rätt sätt.
Krockkuddarna utgör kompletterande skydd i kombination med säkerhets-
bältena.
l Krockkudden på förarsidan utlöses med våldsam kraft och kan orsaka
svåra eller livshotande skador, särskilt om föraren sitter mycket nära
krockkudden.
Eftersom riskzonen för krockkudden på förarplatsen är 50–75 mm från
utlösningspunkten får du god säkerhetsmarginal om du sitter 25 cm från
förarkrockkudden. Detta avstånd är uppmätt från rattens mitt till förarens
bröstben. Om du sitter närmare ratten än 25 cm kan du ändra din körställ-
ning på olika sätt:
• Flytta sätet bakåt så långt som möjligt förutsatt att du kan nå pedalerna.
• Luta ryggstödet bakåt något. Trots att bilkonstruktioner kan variera kan
många förare hålla ett avstånd på 25 cm även om förarstolen är långt
framskjuten genom att ryggstödet lutas något bakåt. Om ett bakåtlutat
ryggstöd gör det svårt för dig att se vägen framför dig kan du höja din
sittställning genom att sitta på en stadig dyna som inte glider på sätet
eller höja sätet om din bil har den funktionen.
• Om ratten är inställbar kan du sänka den. Krockkudden är nu riktad mot ditt bröst istället för mot huvud och hals.
Sätet ska justeras enligt rekommendationerna ovan så länge du har kon-
troll över pedalerna och ratten samt uppsikt över instrumentpanelen.
RAV4_OM_OM42A21SE_(SE).book Page 41 Wednesday, January 21, 2015 6:56 PM

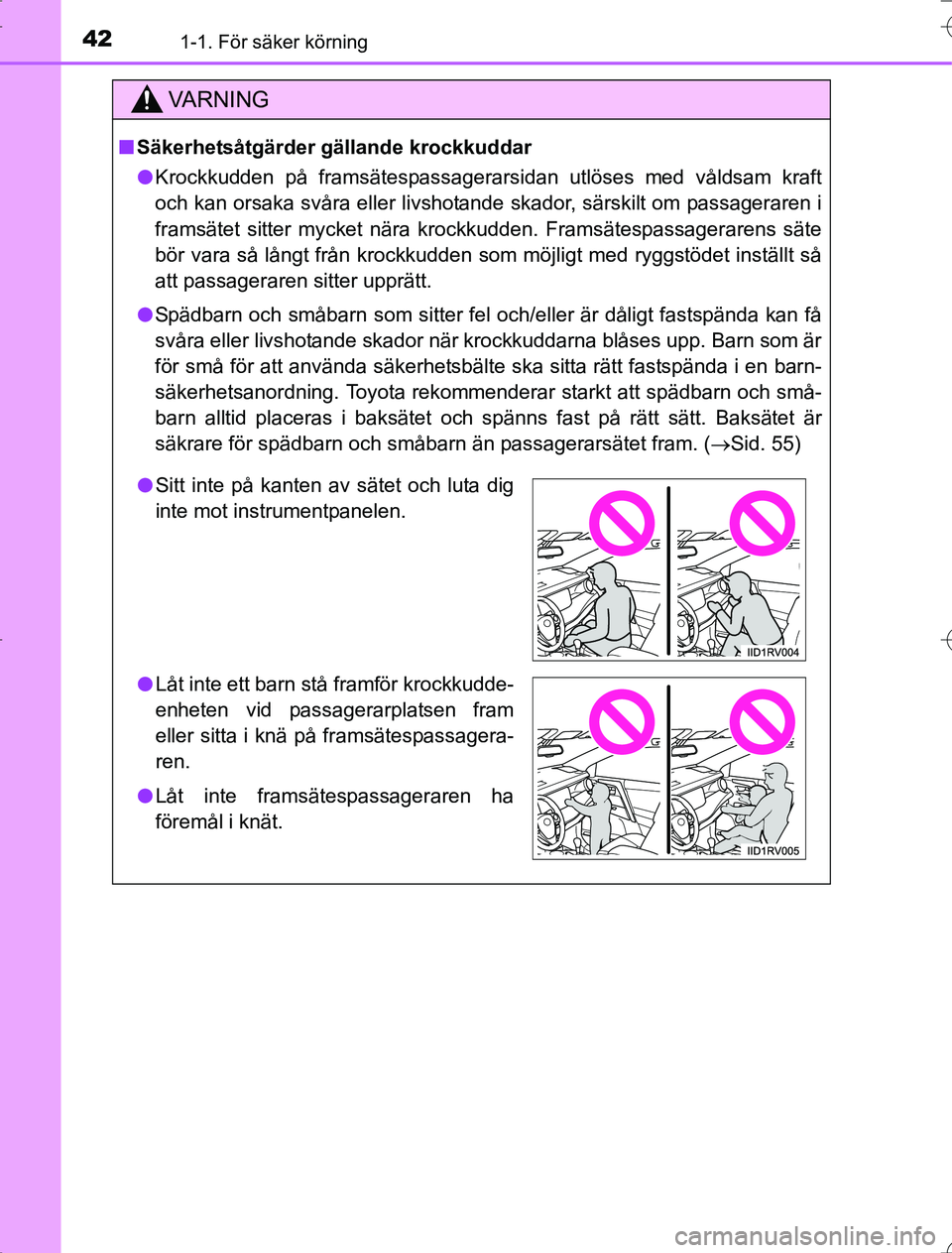

421-1. För säker körning
OM42A21
VA R N I N G
nSäkerhetsåtgärder gällande krockkuddar
l Krockkudden på framsätespassagerarsidan utlöses med våldsam kraft
och kan orsaka svåra eller livshotande skador, särskilt om passageraren i
framsätet sitter mycket nära krockkudden. Framsätespassagerarens säte
bör vara så långt från krockkudden som möjligt med ryggstödet inställt så
att passageraren sitter upprätt.
l Spädbarn och småbarn som sitter fel och/eller är dåligt fastspända kan få
svåra eller livshotande skador när krockkuddarna blåses upp. Barn som är
för små för att använda säkerhetsbälte ska sitta rätt fastspända i en barn-
säkerhetsanordning. Toyota rekomm enderar starkt att spädbarn och små-
barn alltid placeras i baksätet och spänns fast på rätt sätt. Baksätet är
säkrare för spädbarn och småbarn än passagerarsätet fram. (Sid. 55)
l Sitt inte på kanten av sätet och luta dig
inte mot instrumentpanelen.
l Låt inte ett barn stå framför krockkudde-
enheten vid passagerarplatsen fram
eller sitta i knä på framsätespassagera-
ren.
l Låt inte framsätespassageraren ha
föremål i knät.
RAV4_OM_OM42A21SE_(SE).book Page 42 Wednesday, January 21, 2015 6:56 PM

431-1. För säker körning
1
OM42A21
Trygghet och säkerhet
VA R N I N G
nSäkerhetsåtgärder gällande krockkuddar
l Ingen bör luta sig mot dörren, sidobal-
ken i taket eller mot stolparna fram, på
sidan eller bak.
l Se till att ingen står på knä mot dörren
på framsätespassagerarens plats, eller
sticker ut huvud eller händer utanför
bilen.
l Fäst inga föremål på instrumentbrädan,
rattnavet och instrumentpanelens nedre
del, ingen bör heller luta sig mot dessa
delar.
Sådana föremål kan bli som projektiler
om krockkuddarna framför föraren och
framsätespassageraren samt knäkrock-
kuddarna löses ut.
RAV4_OM_OM42A21SE_(SE).book Page 43 Wednesday, January 21, 2015 6:56 PM

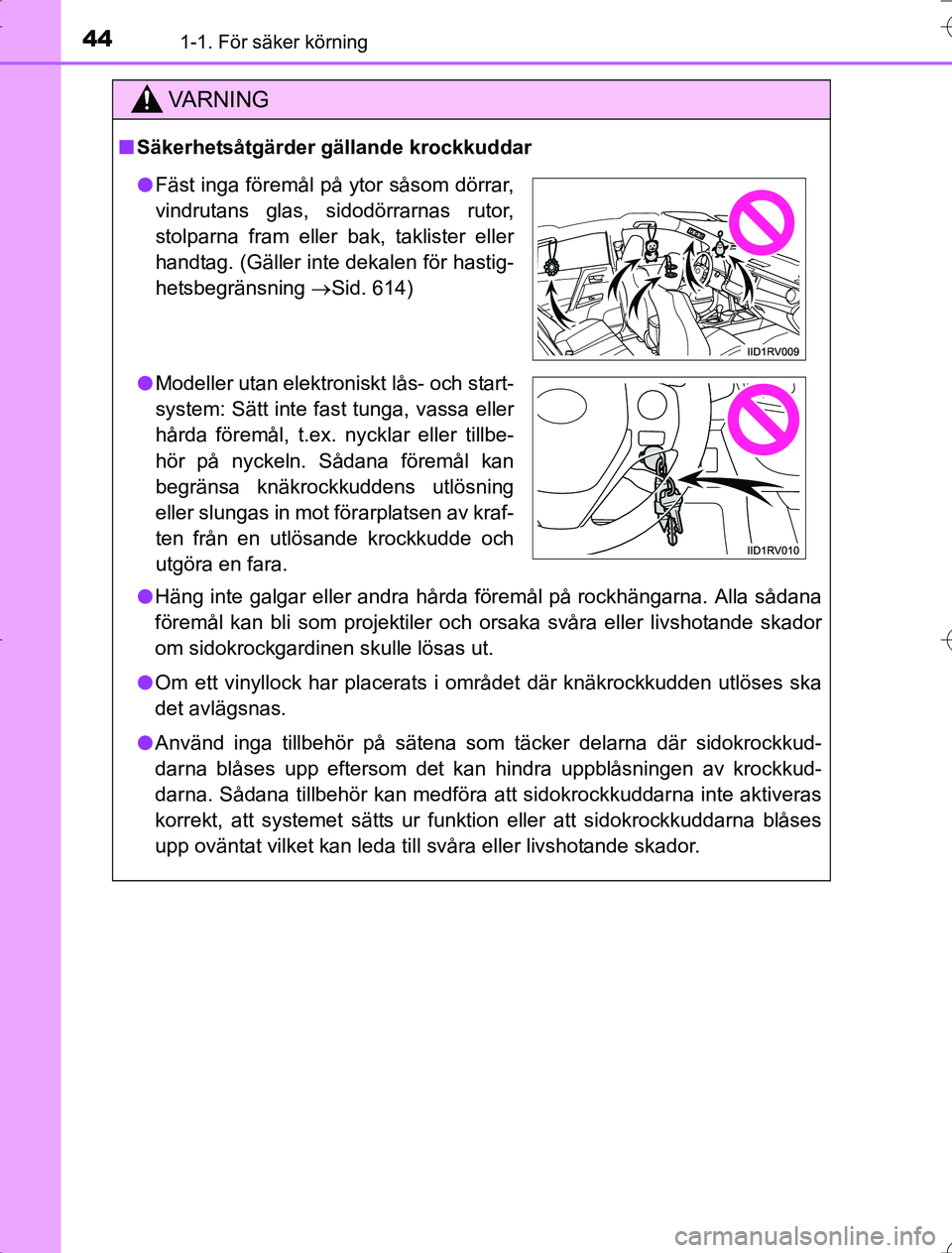

441-1. För säker körning
OM42A21
VA R N I N G
nSäkerhetsåtgärder gällande krockkuddar
l Häng inte galgar eller andra hårda föremål på rockhäng\
arna. Alla sådana
föremål kan bli som projektiler och orsaka svåra eller livshotande skador
om sidokrockgardinen skulle lösas ut.
l Om ett vinyllock har placerats i området där knäkrockkudden utlöses ska
det avlägsnas.
l Använd inga tillbehör på sätena som täcker delarna där\
sidokrockkud-
darna blåses upp eftersom det kan hindra uppblåsningen av krockkud-
darna. Sådana tillbehör kan medföra att sidokrockkuddarna inte aktiveras
korrekt, att systemet sätts ur funktion eller att sidokrockkuddarna blåses
upp oväntat vilket kan leda till svåra eller livshotande skador.
lFäst inga föremål på ytor såsom dörrar,
vindrutans glas, sidodörrarnas rutor,
stolparna fram eller bak, taklister eller
handtag. (Gäller inte dekalen för hastig-
hetsbegränsning Sid. 614)
l Modeller utan elektroniskt lås- och start-
system: Sätt inte fast tunga, vassa eller
hårda föremål, t.ex. nycklar eller tillbe-
hör på nyckeln. Sådana föremål kan
begränsa knäkrockkuddens utlösning
eller slungas in mot förarplatsen av kraf-
ten från en utlösande krockkudde och
utgöra en fara.
RAV4_OM_OM42A21SE_(SE).book Page 44 Wednesday, January 21, 2015 6:56 PM

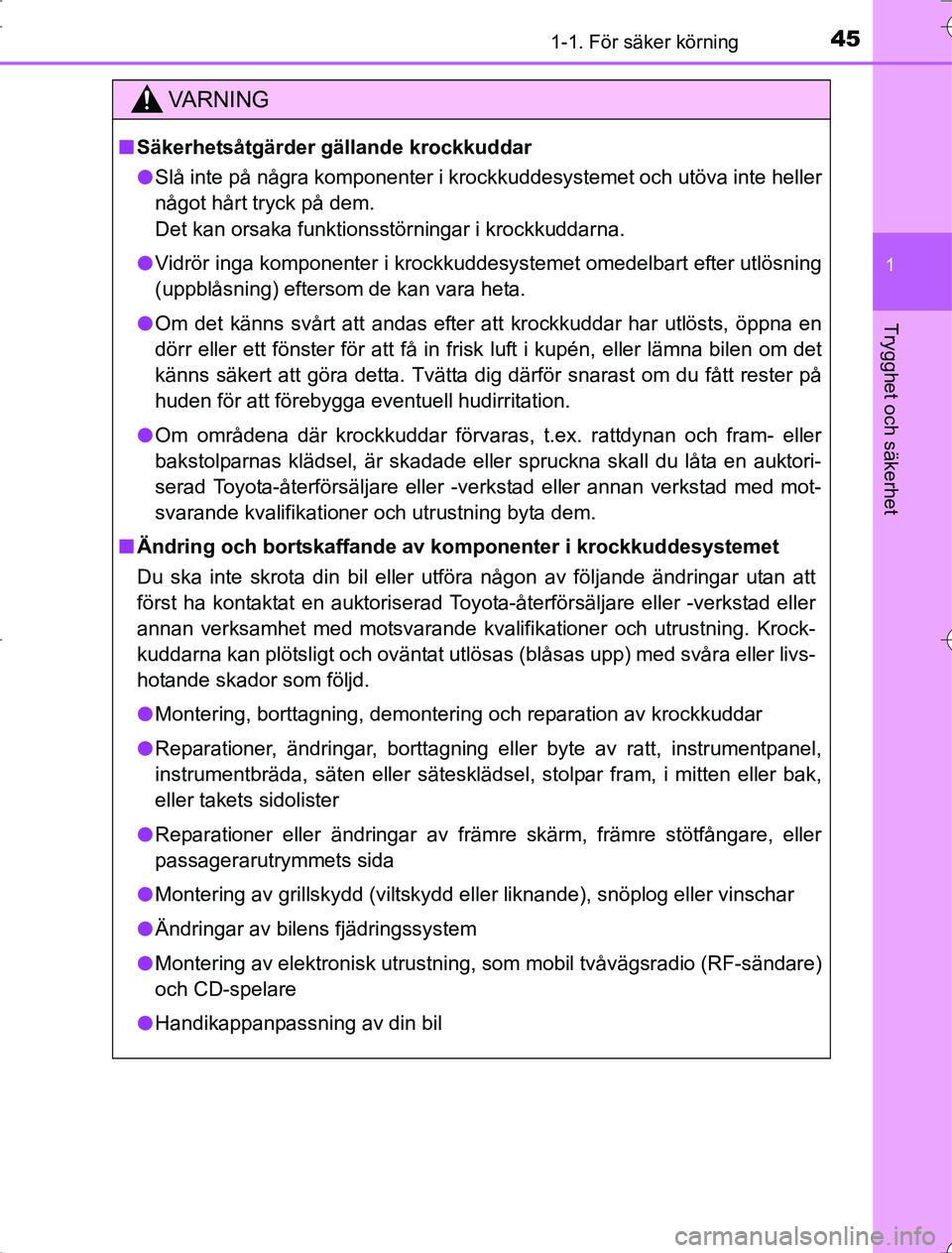

451-1. För säker körning
1
OM42A21
Trygghet och säkerhet
VA R N I N G
nSäkerhetsåtgärder gällande krockkuddar
l Slå inte på några komponenter i krockkuddesystemet och utöva inte heller
något hårt tryck på dem.
Det kan orsaka funktionsstörningar i krockkuddarna.
l Vidrör inga komponenter i krockkuddesystemet omedelbart efter utlösning
(uppblåsning) eftersom de kan vara heta.
l Om det känns svårt att andas efter att krockkuddar har utlösts, öppna en
dörr eller ett fönster för att få in frisk luft i kupén, eller lämna bilen om det
känns säkert att göra detta. Tvätta dig därför snarast om du fått rester på
huden för att förebygga eventuell hudirritation.
l Om områdena där krockkuddar förvaras, t.ex. rattdynan och fram- eller
bakstolparnas klädsel, är skadade eller spruckna skall du låta en auktori-
serad Toyota-återförsäljare eller -verkstad eller annan verkstad med mot-
svarande kvalifikationer och utrustning byta dem.
n Ändring och bortskaffande av ko mponenter i krockkuddesystemet
Du ska inte skrota din bil eller utföra någon av följande ändringar utan att
först ha kontaktat en auktoriserad Toyota-återförsäljare eller -verkstad eller
annan verksamhet med motsvarande kvalifikationer och utrustning. Krock-
kuddarna kan plötsligt och oväntat utlösas (blåsas upp) med svåra eller livs-
hotande skador som följd.
l Montering, borttagning, demontering och reparation av krockkuddar
l Reparationer, ändringar, borttagning eller byte av ratt, instrumentpanel,
instrumentbräda, säten eller sätesklädsel, stolpar fram, i mitten eller bak,
eller takets sidolister
l Reparationer eller ändringar av främre skärm, främre stötfångare, eller
passagerarutrymmets sida
l Montering av grillskydd (viltskydd eller liknande), snöplog eller vinschar
l Ändringar av bilens fjädringssystem
l Montering av elektronisk utrustning, som mobil tvåvägsradio (RF-sändare)
och CD-spelare
l Handikappanpassning av din bil
RAV4_OM_OM42A21SE_(SE).book Page 45 Wednesday, January 21, 2015 6:56 PM

461-1. För säker körning
OM42A21
nOm krockkuddarna utlöses (blåses upp)
lBlåmärken och skrapsår kan uppstå efter kontakt med en krockkudde som
utlösts (blåsts upp).
l Ett högt ljud och ett vitt pulver avges.
l Delar av krockkuddsmodulen (rattnav, krockkuddskåpa och uppblåsnings-
enhet) samt framsätena och delar av de främre och bakre sidostolparna
samt innertakets sidor kan fortfarande vara heta efter flera minuter. Själva
krockkudden kan också vara het.
l Vindrutan kan spricka.
n Funktionsförutsättningar (främre krockkuddar)
lDe främre krockkuddarna kan utlösas vid en stöt som överskrider ett inställt
tröskelvärde (en kraftnivå som motsvarar en frontalkrock vid 20–30 km/tim
mot ett fast hinder som inte ger efter eller deformeras).
Tröskelvärdet kan dock vara väsentligt högre i följande situatione\
r:
• Om bilen slår i ett föremål, t.ex. en parkerad bil eller en trafikskylt, som
kan flyttas eller böjas
• Om bilen är involverad i en underkörningskrock, t.ex. en krock där bilens front trycks in under flaket på en lastbil
l Beroende på typen av kollision kan eventuellt bara bältessträckarna aktive-
ras.
n Funktionsförutsättningar för kroc kkuddar (sidokrockkuddar och sido-
krockgardiner)
l Sidokrockkuddarna och sidokrockgardinerna utlöses vid en stöt som över-
skrider ett inställt tröskelvärde (en kraftnivå som motsvarar kollisionskraften
som produceras av en bil på cirka 1 500 kg som krockar med fordonets
kupé från en riktning som är vinkelrät mot bilens riktning med en hastighet
av 20–30 km/tim).
l Sidokrockgardinerna kan också utlösas vid en häftig frontalkrock.
RAV4_OM_OM42A21SE_(SE).book Page 46 Wednesday, January 21, 2015 6:56 PM

471-1. För säker körning
1
OM42A21
Trygghet och säkerhet
nAndra situationer än en kollisio n när krockkuddar kan utlösas (blåsas
upp)
Framsätets krockkuddar och sidokrockgardinerna kan också utlösas om
bilens underrede utsätts för en kraftig stöt. Några exempel visas på bilden.
n Kollisionstyper om inte orsakar ut lösning av krockkuddar (krockkuddar
fram)
Krockkuddarna fram ska oftast inte utlösas om bilen är utsatt för påkörning
från sidan eller bakifrån, om bilen välter eller om den blir påkörd i låg hastig-
het framifrån. Men när en kollision, oavsett typ, minskar bilens hastighet till-
räckligt mycket kan de främre krockkuddarna utlösas. l Påkörning mot trottoarkant eller annan
hård yta
l Nedkörning i eller passage över djupt
hål
l Hård landning eller fall
l Påkörning från sidan
l Påkörning bakifrån
l Bilen välter
RAV4_OM_OM42A21SE_(SE).book Page 47 Wednesday, January 21, 2015 6:56 PM

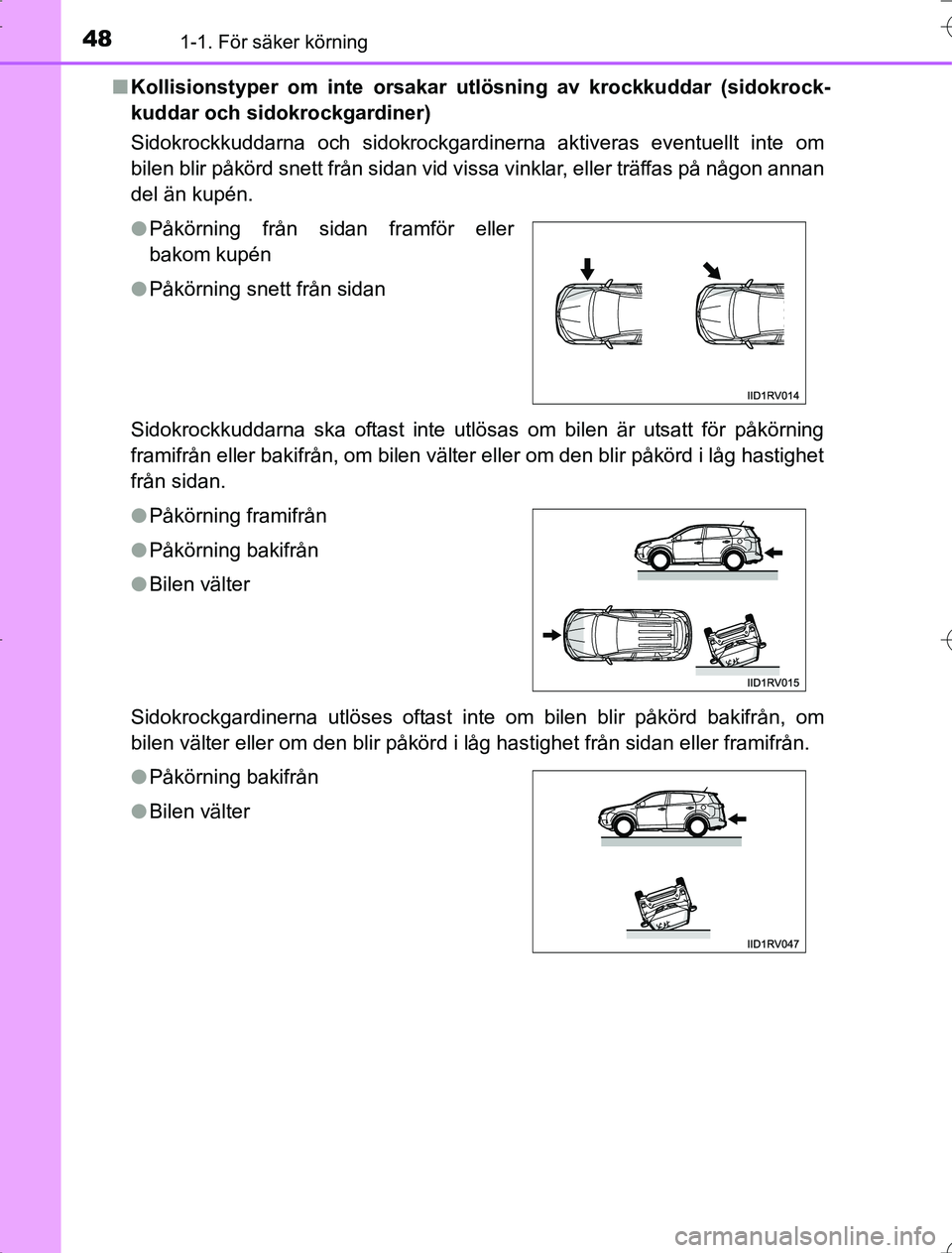

481-1. För säker körning
OM42A21n
Kollisionstyper om inte orsakar utlösning av krockkuddar (sidokrock-
kuddar och sidokrockgardiner)
Sidokrockkuddarna och sidokrockgardinerna aktiveras eventuellt inte om
bilen blir påkörd snett från sidan vid vissa vinklar, eller träffas på någon annan
del än kupén.
Sidokrockkuddarna ska oftast inte utlösas om bilen är utsatt för påkörning
framifrån eller bakifrån, om bilen välter eller om den blir påkörd i låg hastighet
från sidan.
Sidokrockgardinerna utlöses oftast inte om bilen blir påkörd bakifrån, om
bilen välter eller om den blir påkörd i låg hastighet från sidan eller framifrån.
l
Påkörning från sidan framför eller
bakom kupén
l Påkörning snett från sidan
l Påkörning framifrån
l Påkörning bakifrån
l Bilen välter
l Påkörning bakifrån
l Bilen välter
RAV4_OM_OM42A21SE_(SE).book Page 48 Wednesday, January 21, 2015 6:56 PM
