2014 OPEL ZAFIRA B Εγχειρίδιο Οδηγιών Χρήσης και Λειτουργίας (in Greek)

Φροντίδα οχήματος183
4. Αποσυνδέστε τις προεξοχέςασφάλισης και αφαιρέστε το ντουί
του λαμπτήρα.
5. Πιέστε ελαφρά το λαμπτήρα μέσα στο ντουί, περιστρέψτε τον αρι‐
στερά, αφαιρέστε τον και αντικα‐
ταστήστε τον.
Πίσω φως/φως φρένων ( 1)
Φλας ( 2)
Πίσω φως ομίχλης - μπορεί να
υπάρχει μόνο στη μία πλευρά ( 3)
Φως όπισθεν ( 4)
6. Συνδέστε το ντουί του λαμπτήρα στο πίσω φωτιστικό σώμα. Συνδέ‐
στε τη φίσα καλωδίωσης. Τοπο‐
θετήστε το πίσω φωτιστικό σώμα
στο αμάξωμα και σφίξτε τα παξι‐
μάδια στερέωσης. Στη δεξιά
πλευρά, τοποθετήστε το παρέμ‐
βυσμα με το κιτ επισκευής ελαστι‐ κού. Κουμπώστε το πλευρικό κά‐
λυμμα. Στην αριστερή πλευρά
κουμπώστε την ασφάλεια του κα‐
λύμματος χώρου αποσκευών.
7. Μετά την αντικατάσταση των λαμ‐
πτήρων, ελέγξτε εάν τα πίσω
φώτα λειτουργούν σωστά: ανοίξτε
το διακόπτη ανάφλεξης, πατήστε
το πεντάλ φρένου, ανάψτε τα
φώτα στάθμευσης.
Πλευρικά φλας
Η αντικατάσταση των λαμπτήρων
πρέπει να πραγματοποιείται σε συ‐
νεργείο.Φως πινακίδας αριθμού
κυκλοφορίας
1. Εισάγετε ένα κατσαβίδι στο κέλυ‐ φος του λαμπτήρα, πιέστε το προς
το πλάι και απελευθερώστε την
ασφάλεια.

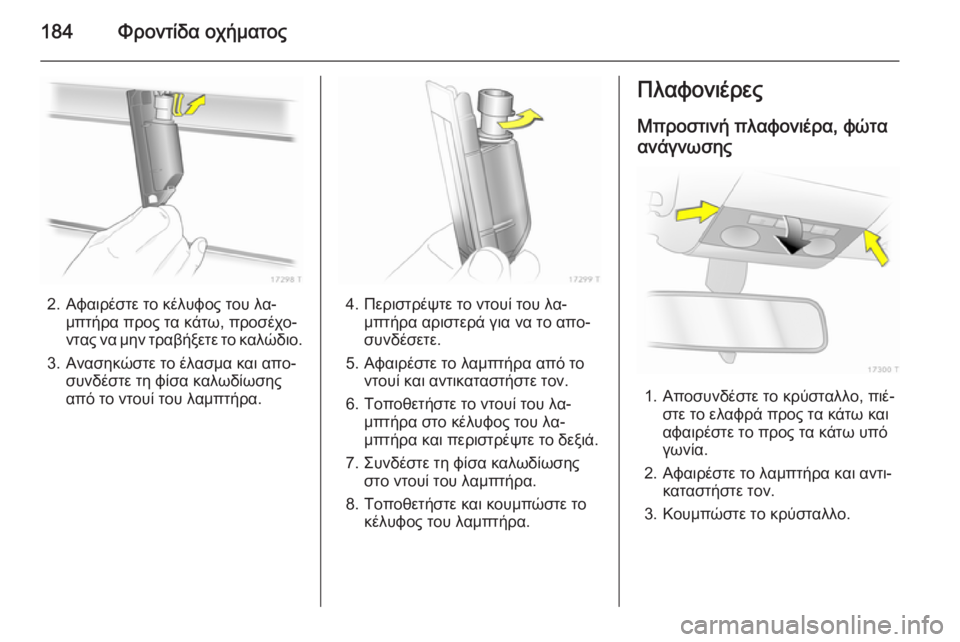

184Φροντίδα οχήματος
2. Αφαιρέστε το κέλυφος του λα‐μπτήρα προς τα κάτω, προσέχο‐
ντας να μην τραβήξετε το καλώδιο.
3. Ανασηκώστε το έλασμα και απο‐ συνδέστε τη φίσα καλωδίωσης
από το ντουί του λαμπτήρα.4. Περιστρέψτε το ντουί του λα‐ μπτήρα αριστερά για να το απο‐
συνδέσετε.
5. Αφαιρέστε το λαμπτήρα από το ντουί και αντικαταστήστε τον.
6. Τοποθετήστε το ντουί του λα‐ μπτήρα στο κέλυφος του λα‐
μπτήρα και περιστρέψτε το δεξιά.
7. Συνδέστε τη φίσα καλωδίωσης στο ντουί του λαμπτήρα.
8. Τοποθετήστε και κουμπώστε το κέλυφος του λαμπτήρα.
Πλαφονιέρες
Μπροστινή πλαφονιέρα, φώτα
ανάγνωσης
1. Αποσυνδέστε το κρύσταλλο, πιέ‐ στε το ελαφρά προς τα κάτω και
αφαιρέστε το προς τα κάτω υπό
γωνία.
2. Αφαιρέστε το λαμπτήρα και αντι‐ καταστήστε τον.
3. Κουμπώστε το κρύσταλλο.

Φροντίδα οχήματος185
Πίσω πλαφονιέρα και φώταανάγνωσης Η αντικατάσταση των λαμπτήρων
πρέπει να πραγματοποιείται σε συ‐
νεργείο.
Φως στο ντουλαπάκι του
συνοδηγού, φως χώρου ποδιών
1. Ανασηκώστε το λαμπτήρα με ένα κατσαβίδι και αφαιρέστε τον.
2.Πιέστε ελαφρά το λαμπτήρα προς
το ελατηριωτό κλιπ και αφαιρέστε
τον.
3. Τοποθετήστε καινούργιο λα‐ μπτήρα.
4. Τοποθετήστε το φωτιστικό σώμα.
Φωτισμός του πίνακα
οργάνων Η αντικατάσταση των λαμπτήρων
πρέπει να πραγματοποιείται σε συ‐
νεργείο.
Ηλεκτρικό σύστημα
Ασφάλειες Τα χαρακτηριστικά της καινούργιαςασφάλειας πρέπει να είναι ίδια με τα
χαρακτηριστικά της καμένης ασφά‐
λειας.
Το όχημα διαθέτει δύο ασφαλειοθή‐
κες: μία πίσω από ένα κάλυμμα στην
αριστερή πλευρά του χώρου απο‐
σκευών και άλλη μία στην μπροστινή
αριστερή πλευρά του χώρου του κινη‐
τήρα.

186Φροντίδα οχήματος

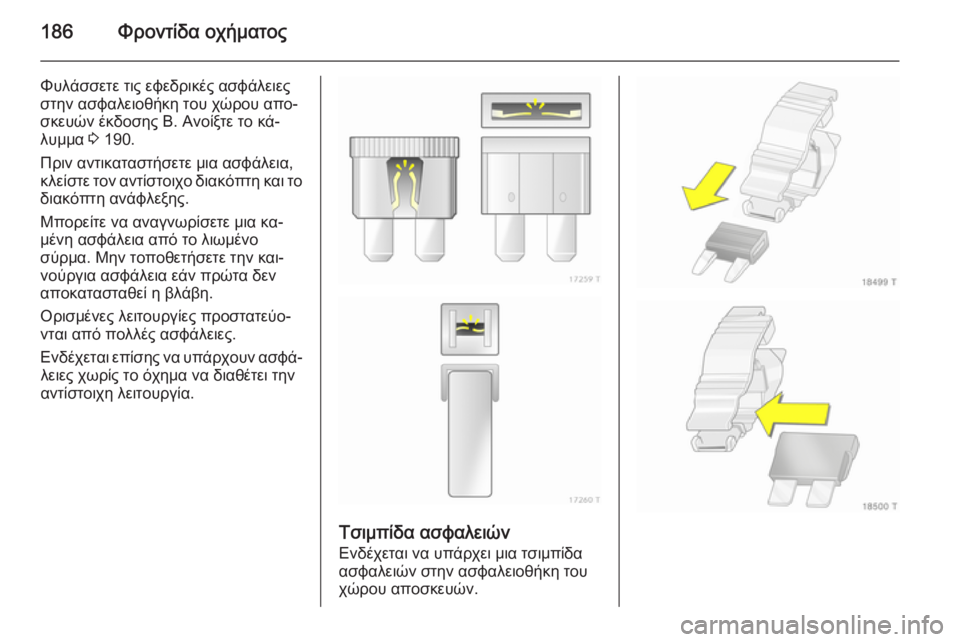

Φυλάσσετε τις εφεδρικές ασφάλειες
στην ασφαλειοθήκη του χώρου απο‐
σκευών έκδοσης B. Ανοίξτε το κά‐ λυμμα 3 190.
Πριν αντικαταστήσετε μια ασφάλεια, κλείστε τον αντίστοιχο διακόπτη και το
διακόπτη ανάφλεξης.
Μπορείτε να αναγνωρίσετε μια κα‐
μένη ασφάλεια από το λιωμένο
σύρμα. Μην τοποθετήσετε την και‐
νούργια ασφάλεια εάν πρώτα δεν
αποκατασταθεί η βλάβη.
Ορισμένες λειτουργίες προστατεύο‐
νται από πολλές ασφάλειες.
Ενδέχεται επίσης να υπάρχουν ασφά‐ λειες χωρίς το όχημα να διαθέτει την
αντίστοιχη λειτουργία.
Τσιμπίδα ασφαλειών
Ενδέχεται να υπάρχει μια τσιμπίδα
ασφαλειών στην ασφαλειοθήκη του
χώρου αποσκευών.

Φροντίδα οχήματος187
Τοποθετήστε την τσιμπίδα ασφα‐
λειών στην επάνω πλευρά ή στο πλάι
της εκάστοτε ασφάλειας και τραβήξτε
την ασφάλεια για να την αφαιρέσετε.
Ασφαλειοθήκη χώρου
κινητήρα
Εισάγετε ένα κατσαβίδι στο άνοιγμα
μέχρι μέσα και γείρετέ το στο πλάι.
Ανοίξτε το κάλυμμα προς τα πάνω και
αφαιρέστε το.
Κατά την επανατοποθέτηση του κα‐
λύμματος, συνδέστε πρώτα το κά‐
λυμμα στην αριστερή πλευρά και μετά διπλώστε προς τα κάτω. Προσέξτε ότικάλυμμα ασφαλίζεται με χαρακτηρι‐
στικό ήχο.
Υπάρχουν δύο διαφορετικοί ασφα‐
λειοπίνακες ανάλογα με την έκδοση
της ασφαλειοθήκης χώρου απο‐
σκευών, 3 190.

188Φροντίδα οχήματος
Ασφαλειοπίνακας για την
ασφαλειοθήκη χώρου
αποσκευών έκδοσης ΑΑρ.Κύκλωμα1ABS2ABS3Εσωτερικός ανεμιστήρας
ηλεκτρονικού συστήματος
κλιματισμού4Εσωτερικός ανεμιστήρας
συστήματος θέρμανσης και
κλιματισμού5Ανεμιστήρας ψυγείου6Ανεμιστήρας ψυγείου7Σύστημα κεντρικού κλειδώματος8Σύστημα πλύσης μπροστινού
παρμπρίζ, σύστημα πλύσης
πίσω παρμπρίζ9Θερμαινόμενο πίσω παρμπρίζ,
θερμαινόμενος εξωτερικός
καθρέπτης10Διαγνωστική φίσα11ΌργαναΑρ.Κύκλωμα12Κινητό τηλέφωνο, σύστημα
Ιnfotainment, οθόνη13Πλαφονιέρα14Υαλοκαθαριστήρες παρμπρίζ15Υαλοκαθαριστήρες παρμπρίζ16Κόρνα, ABS, διακόπτης φώτων
φρένων, σύστημα κλιματισμού17Φίλτρο πετρελαίου ή σύστημα
κλιματισμού18Μίζα19–20Κόρνα21Ηλεκτρονικά συστήματα κινη‐
τήρα22Ηλεκτρονικά συστήματα κινη‐
τήρα23Ρύθμιση ύψους δέσμης προβο‐
λέων24Αντλία καυσίμου25–Αρ.Κύκλωμα26Ηλεκτρονικά συστήματα κινη‐
τήρα27Σύστημα θέρμανσης, κλιματι‐
σμού, αισθητήρας ποιότητας
αέρα28–29Υδραυλικό τιμόνι30Ηλεκτρονικά συστήματα κινη‐
τήρα31Υαλοκαθαριστήρας πίσω
παρμπρίζ32Διακόπτης φώτων φρένων33Ρύθμιση ύψους δέσμης προβο‐
λέων, διακόπτης φώτων, διακό‐
πτης συμπλέκτη, όργανα, ηλεκ‐
τρονική μονάδα πόρτας οδηγού34Μονάδα ελέγχου κολόνας τιμο‐
νιού35Σύστημα Infotainment36Αναπτήρας, μπροστινή πρίζα
αξεσουάρ

Φροντίδα οχήματος189
Ασφαλειοπίνακας για την
ασφαλειοθήκη χώρου
αποσκευών έκδοσης ΒΑρ.Κύκλωμα1ABS2ABS3Εσωτερικός ανεμιστήρας
ηλεκτρονικού συστήματος
κλιματισμού4Εσωτερικός ανεμιστήρας
συστήματος θέρμανσης και
κλιματισμού5Ανεμιστήρας ψυγείου6Ανεμιστήρας ψυγείου7Σύστημα πλύσης μπροστινού
παρμπρίζ8Κόρνα9Σύστημα πλύσης προβολέων10Ξεκλείδωμα έκτακτης ανάγκης
του συστήματος κεντρικού κλει‐
δώματος11–Αρ.Κύκλωμα12–13Φως ομίχλης14Υαλοκαθαριστήρες παρμπρίζ15Υαλοκαθαριστήρες παρμπρίζ16Ηλεκτρονικά συστήματα
μονάδας ελέγχου, σύστημα
Open&Start, ABS, διακόπτης
φώτων φρένων17Θέρμανση φίλτρου πετρελαίου18Μίζα19Ηλεκτρονικά συστήματα κιβω‐
τίου ταχυτήτων20Σύστημα κλιματισμού21Ηλεκτρονικά συστήματα κινη‐
τήρα22Ηλεκτρονικά συστήματα κινη‐
τήρα23Σύστημα προβολέων προσαρ‐
μοζόμενης δέσμης, ρύθμιση
ύψους δέσμης προβολέων24Αντλία καυσίμουΑρ.Κύκλωμα25Ηλεκτρονικά συστήματα κιβω‐
τίου ταχυτήτων26Ηλεκτρονικά συστήματα κινη‐
τήρα27Υδραυλικό τιμόνι28Ηλεκτρονικά συστήματα κιβω‐
τίου ταχυτήτων29Ηλεκτρονικά συστήματα κιβω‐
τίου ταχυτήτων30Ηλεκτρονικά συστήματα κινη‐
τήρα31Σύστημα προβολέων προσαρ‐
μοζόμενης δέσμης, ρύθμιση
ύψους δέσμης προβολέων32Σύστημα πέδησης, σύστημα
κλιματισμού, διακόπτης
συμπλέκτη33Σύστημα προβολέων προσαρ‐
μοζόμενης δέσμης, ρύθμιση
ύψους δέσμης προβολέων,
διακόπτης φώτων34Μονάδα ελέγχου κολόνας τιμο‐
νιού

190Φροντίδα οχήματος
Αρ.Κύκλωμα35Σύστημα Infotainment36Κινητό τηλέφωνο, σύστημα
Ιnfotainment, οθόνη
Ασφαλειοθήκη χώρου
αποσκευών
Η ασφαλειοθήκη βρίσκεται πίσω από
ένα κάλυμμα. Πιέστε τις προεξοχές ασφάλισης προς τα εμπρός και αφαι‐ρέστε το κάλυμμα.
Μην τοποθετείτε αντικείμενα πίσω
από το κάλυμμα.
Ανάλογα με τον εξοπλισμό, υπάρ‐
χουν δύο διαφορετικές ασφαλειοθή‐
κες.
Ασφαλειοθήκη έκδοσης A Για να αντικαταστήσετε μια ασφάλεια,αφαιρέστε την αντίστοιχη προστατευ‐
τική τάπα.Αρ.Κύκλωμα1Φως ομίχλης2Πίσω πρίζα3Πρίζα χώρου αποσκευών4Φώτα όπισθενΑρ.Κύκλωμα5Πίσω ηλεκτρικά παράθυρα6Σύστημα κλιματισμού7Μπροστινά ηλεκτρικά παρά‐
θυρα8Θερμαινόμενοι εξωτερικοί
καθρέπτες
