2014 MITSUBISHI PAJERO SPORT Руководство по эксплуатации и техобслуживанию (in Russian)

Техническое обслуживание автомобиля
8'53
8
4. Лампа устанавливается в порядке, обратном снятию.
ПРИМЕЧАНИЕ●Устанавливая фонарь на место, сначала вставьте защелку (А),
затем выровняйте положение фонаря и вставьте защелку (В).
Передняя лампа освещения салона и лампы
местной подсветки
E010105000191. Вставьте отвертку с плоским лезвием, обернутую тканью,
в вырез в плафоне и аккуратно снимите его.
Левая сторона Правая сторона

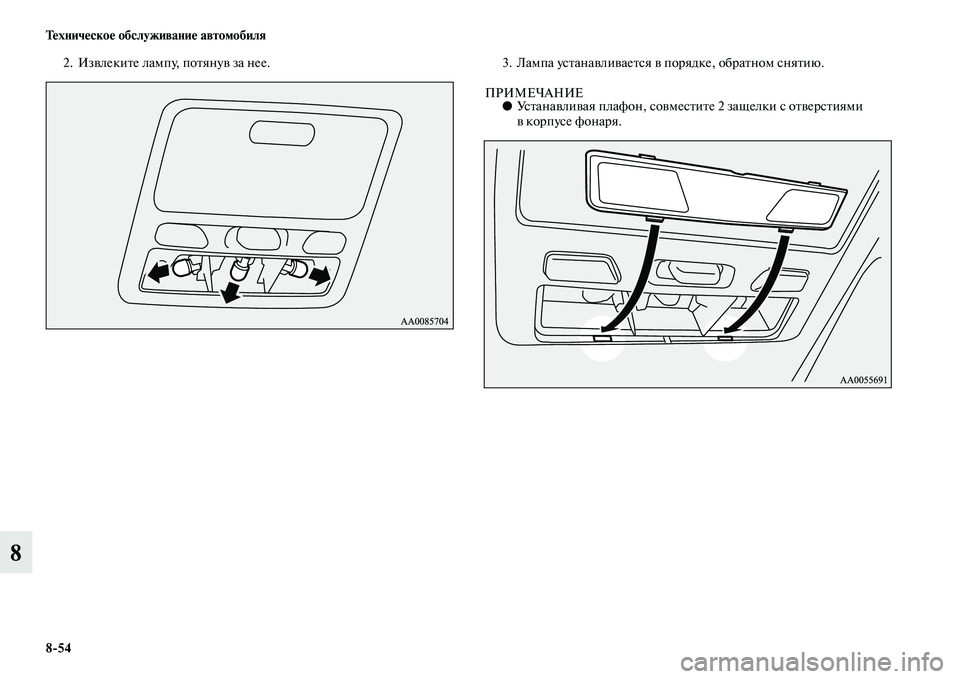

8'54 Техническое обслуживание автомобиля
8
2. Извлеките лампу, потянув за нее. 3. Лампа устанавливается в порядке, обратном снятию.
ПРИМЕЧАНИЕ●Устанавливая плафон, совместите 2 защелки с отверстиями
вкорпусе фонаря.

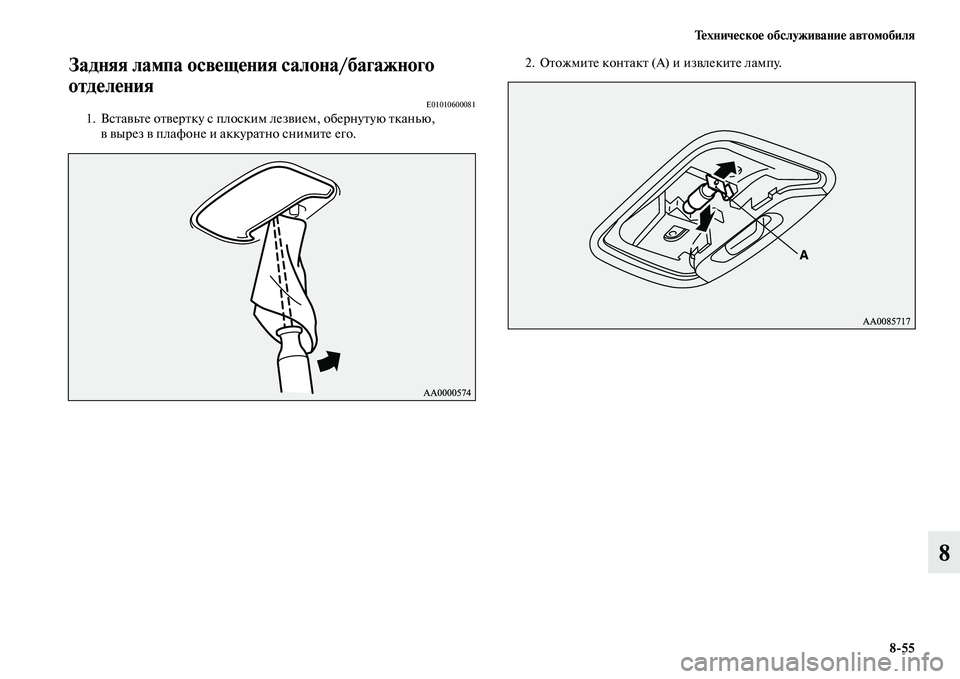

Техническое обслуживание автомобиля
8'55
8
Задняя лампа освещения салона/багажного
отделения
E010106000811. Вставьте отвертку с плоским лезвием, обернутую тканью,
в вырез в плафоне и аккуратно снимите его.2. Отожмите контакт (А) и извлеките лампу.

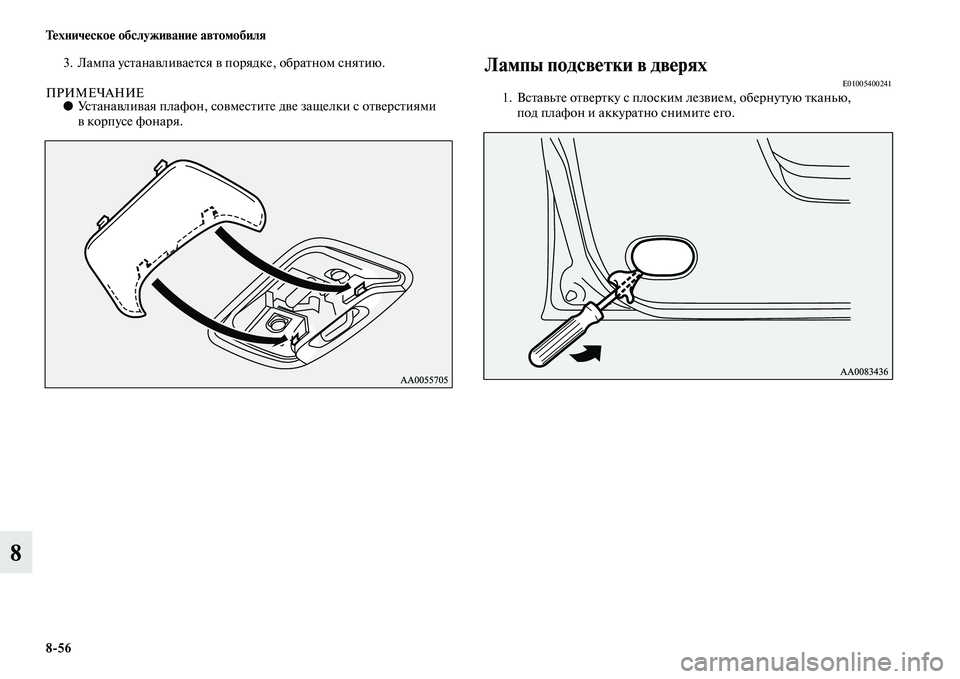

8'56 Техническое обслуживание автомобиля
8
3. Лампа устанавливается в порядке, обратном снятию.
ПРИМЕЧАНИЕ●Устанавливая плафон, совместите две защелки с отверстиями
вкорпусе фонаря.
Лампы подсветки в дверяхE010054002411. Вставьте отвертку с плоским лезвием, обернутую тканью,
под плафон и аккуратно снимите его.

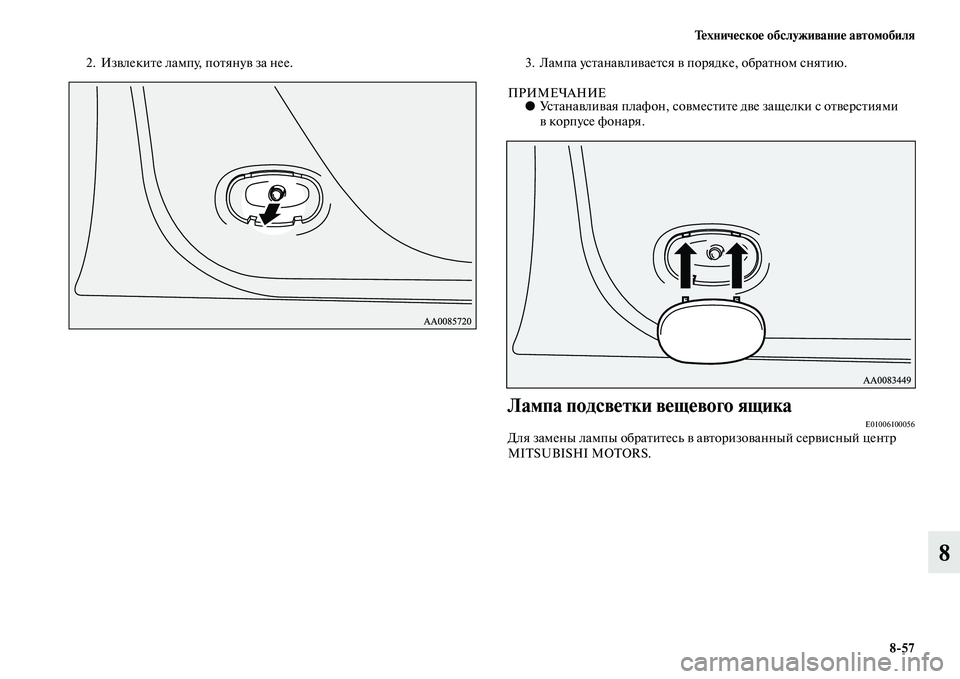

Техническое обслуживание автомобиля
8'57
8
2. Извлеките лампу, потянув за нее. 3. Лампа устанавливается в порядке, обратном снятию.
ПРИМЕЧАНИЕ●Устанавливая плафон, совместите две защелки с отверстиями
вкорпусе фонаря.
Лампа подсветки вещевого ящикаE01006100056Для замены лампы обратитесь в авторизованный сервисный центр
MITSUBISHI MOTORS.

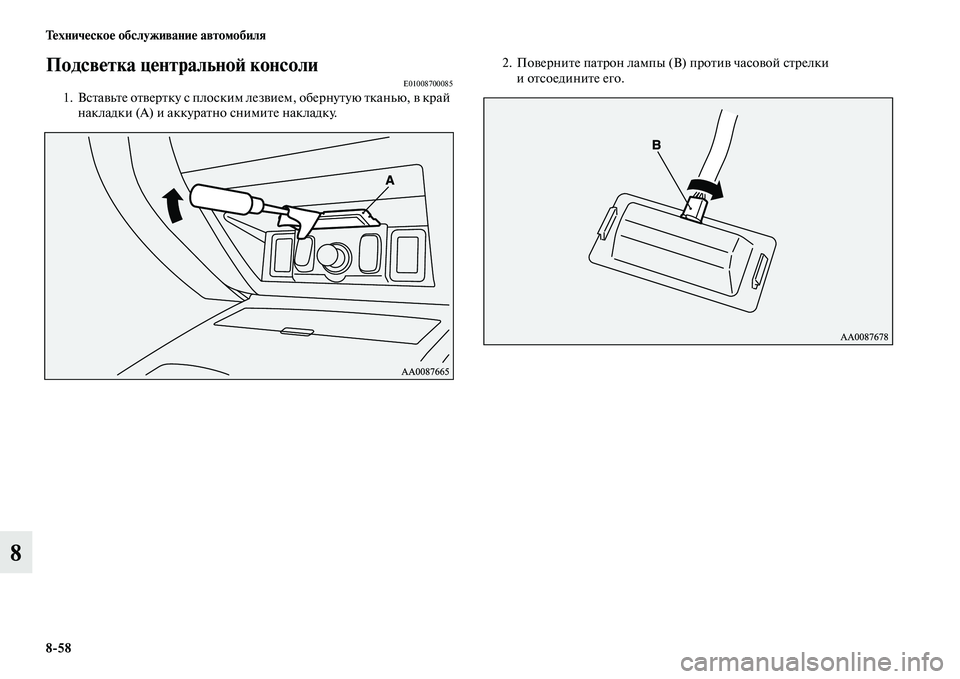

8'58 Техническое обслуживание автомобиля
8
Подсветка центральной консолиE010087000851. Вставьте отвертку с плоским лезвием, обернутую тканью, в край
накладки (А) и аккуратно снимите накладку.2. Поверните патрон лампы (В) против часовой стрелки
и отсоедините его.

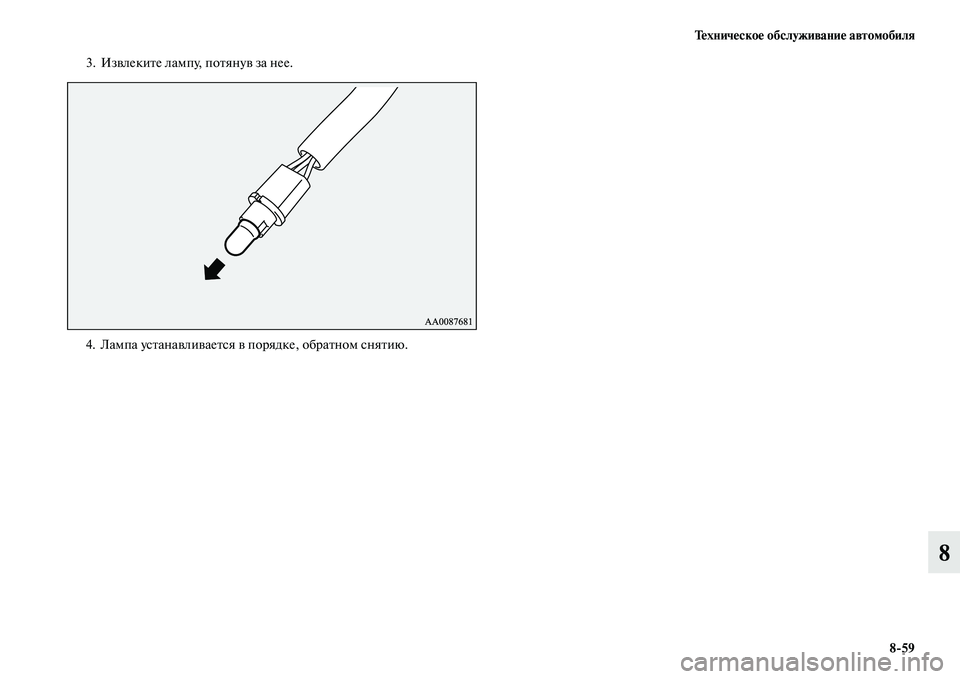

Техническое обслуживание автомобиля
8'59
8
3. Извлеките лампу, потянув за нее.
4. Лампа устанавливается в порядке, обратном снятию.
