2014 MITSUBISHI PAJERO SPORT Руководство по эксплуатации и техобслуживанию (in Russian)

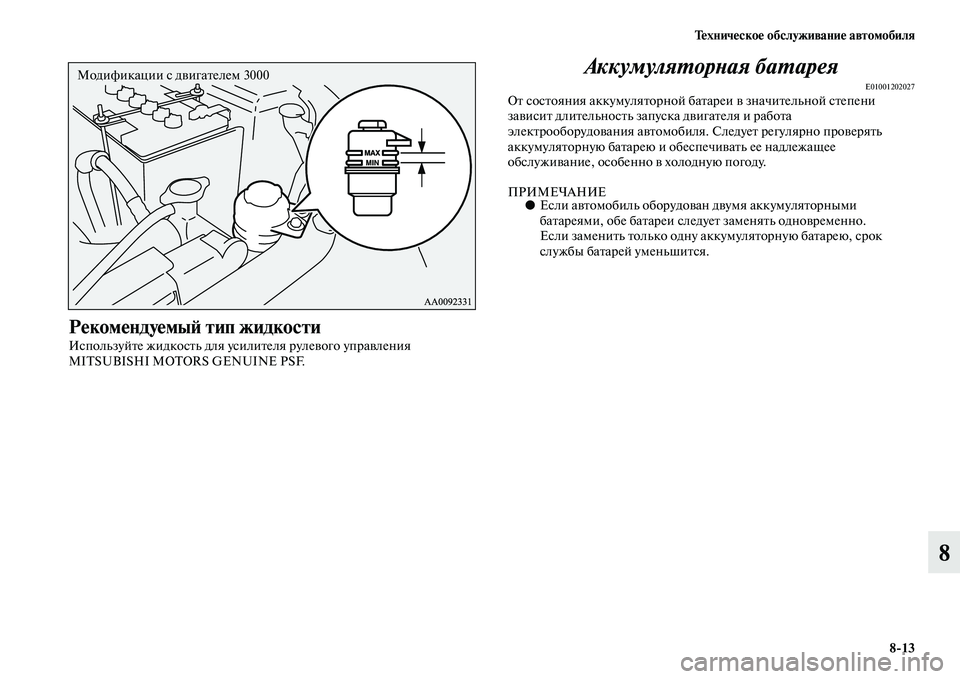

Техническое обслуживание автомобиля
8'13
8
Рекомендуемый тип жидкости
Используйте жидкость для усилителя рулевого управления
MITSUBISHI MOTORS GENUINE PSF.
Аккумуляторная батарея
E01001202027От состояния аккумуляторной батареи в значительной степени
зависит длительность запуска двигателя и работа
электрооборудования автомобиля. Следует регулярно проверять
аккумуляторную батарею и обеспечивать ее надлежащее
обслуживание, особенно в холодную погоду.
ПРИМЕЧАНИЕ●Если автомобиль оборудован двумя аккумуляторными
батареями, обе батареи следует заменять одновременно.
Если заменить только одну аккумуляторную батарею, срок
службы батарей уменьшится.
Модификации с двигателем 3000

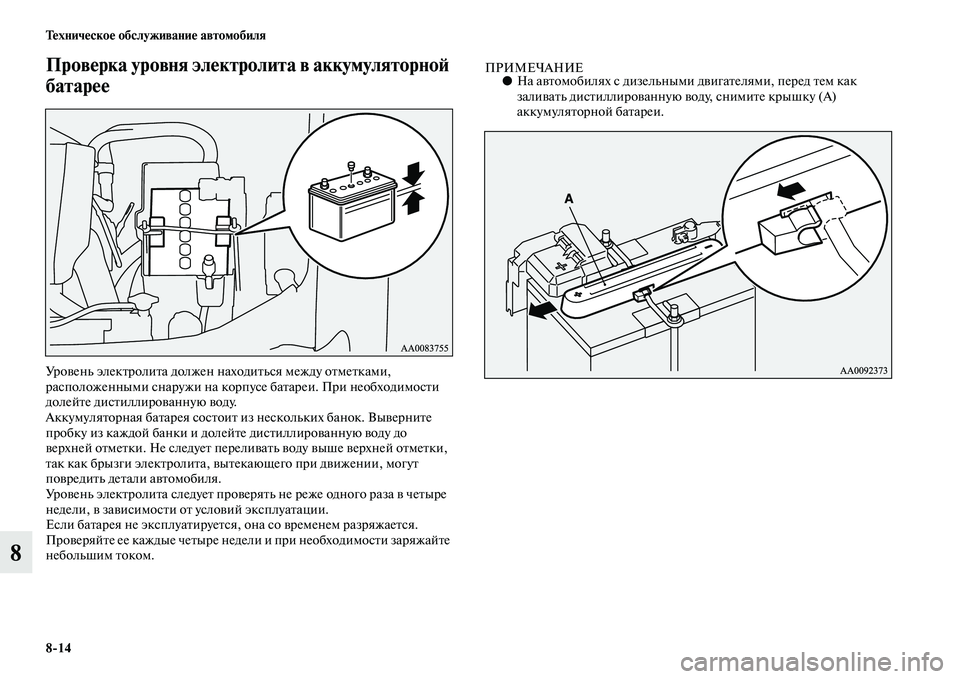

8'14 Техническое обслуживание автомобиля
8
Проверка уровня электролита в аккумуляторной
батарее
Уровень электролита должен находиться между отметками,
расположенными снаружи на корпусе батареи. При необходимости
долейте дистиллированную воду.
Аккумуляторная батарея состоит из нескольких банок. Выверните
пробку из каждой банки и долейте дистиллированную воду до
верхней отметки. Не следует переливать воду выше верхней отметки,
так как брызги электролита, вытекающего при движении, могут
повредить детали автомобиля.
Уровень электролита следует проверять не реже одного раза в четыре
недели, в зависимости от условий эксплуатации.
Если батарея не эксплуатируется, она со временем разряжается.
Проверяйте ее каждые четыре недели и при необходимости заряжайте
небольшим током.
ПРИМЕЧАНИЕ●На автомобилях с дизельными двигателями, перед тем как
заливать дистиллированную воду, снимите крышку (А)
аккумуляторной батареи.

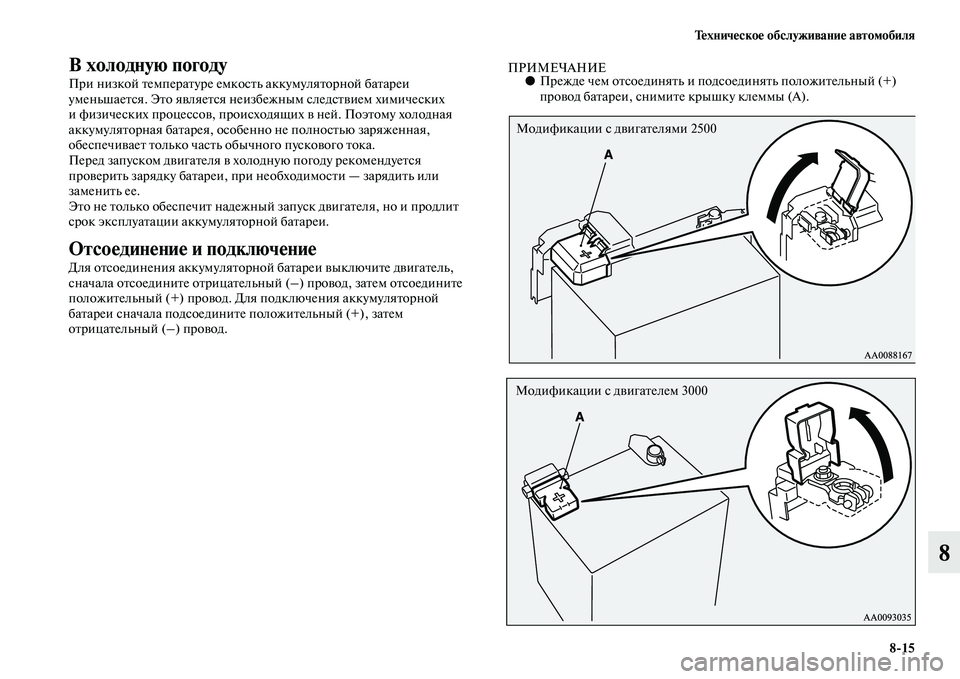

Техническое обслуживание автомобиля
8'15
8
В холодную погоду
При низкой температуре емкость аккумуляторной батареи
уменьшается. Это является неизбежным следствием химических
и физических процессов, происходящих в ней. Поэтому холодная
аккумуляторная батарея, особенно не полностью заряженная,
обеспечивает только часть обычного пускового тока.
Перед запуском двигателя в холодную погоду рекомендуется
проверить зарядку батареи, при необходимости — зарядить или
заменить ее.
Это не только обеспечит надежный запуск двигателя, но и продлит
срок эксплуатации аккумуляторной батареи.
Отсоединение и подключение
Для отсоединения аккумуляторной батареи выключите двигатель,
сначала отсоедините отрицательный (–) провод, затем отсоедините
положительный (+) провод. Для подключения аккумуляторной
батареи сначала подсоедините положительный (+), затем
отрицательный (–) провод.
ПРИМЕЧАНИЕ●Прежде чем отсоединять и подсоединять положительный (+)
провод батареи, снимите крышку клеммы (А).
Модификации с двигателями 2500
Модификации с двигателем 3000

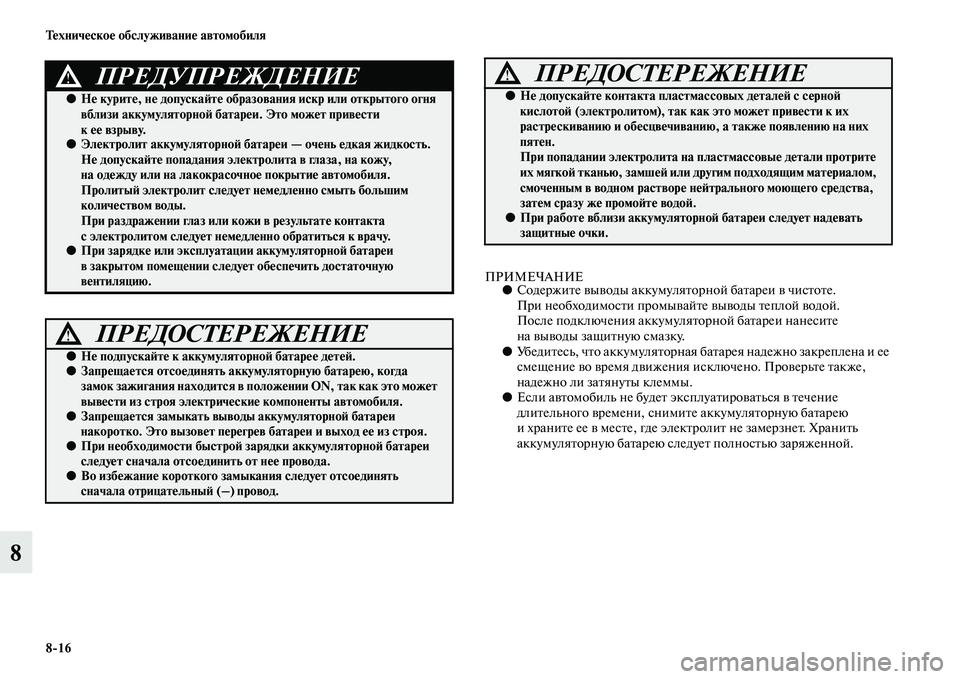

8'16 Техническое обслуживание автомобиля
8
ПРИМЕЧАНИЕ●Содержите выводы аккумуляторной батареи в чистоте.
При необходимости промывайте выводы теплой водой.
После подключения аккумуляторной батареи нанесите
на выводы защитную смазку.
●Убедитесь, что аккумуляторная батарея надежно закреплена и ее
смещение во время движения исключено. Проверьте также,
надежно ли затянуты клеммы.
●Если автомобиль не будет эксплуатироваться в течение
длительного времени, снимите аккумуляторную батарею
и храните ее в месте, где электролит не замерзнет. Хранить
аккумуляторную батарею следует полностью заряженной.
ПРЕДУПРЕЖДЕНИЕ!
●Не курите, не допускайте образования искр или открытого огня
вблизи аккумуляторной батареи. Это может привести
кеевзрыву.
●Электролит аккумуляторной батареи — очень едкая жидкость.
Не допускайте попадания электролита в глаза, на кожу,
на одежду или на лакокрасочное покрытие автомобиля.
Пролитый электролит следует немедленно смыть большим
количеством воды.
При раздражении глаз или кожи в результате контакта
с электролитом следует немедленно обратиться к врачу.
●При зарядке или эксплуатации аккумуляторной батареи
в закрытом помещении следует обеспечить достаточную
вентиляцию.
ПРЕДОСТЕРЕЖЕНИЕ!
●Не подпускайте к аккумуляторной батарее детей.●Запрещается отсоединять аккумуляторную батарею, когда
замок зажигания находится в положении ON, так как это может
вывести из строя электрические компоненты автомобиля.
●Запрещается замыкать выводы аккумуляторной батареи
накоротко. Это вызовет перегрев батареи и выход ее из строя.
●При необходимости быстрой зарядки аккумуляторной батареи
следует сначала отсоединить от нее провода.
●Во избежание короткого замыкания следует отсоединять
сначала отрицательный (–) провод.
●Не допускайте контакта пластмассовых деталей с серной
кислотой (электролитом), так как это может привести к их
растрескиванию и обесцвечиванию, а также появлению на них
пятен.
При попадании электролита на пластмассовые детали протрите
их мягкой тканью, замшей или другим подходящим материалом,
смоченным в водном растворе нейтрального моющего средства,
затем сразу же промойте водой.
●При работе вблизи аккумуляторной батареи следует надевать
защитные очки.
ПРЕДОСТЕРЕЖЕНИЕ!

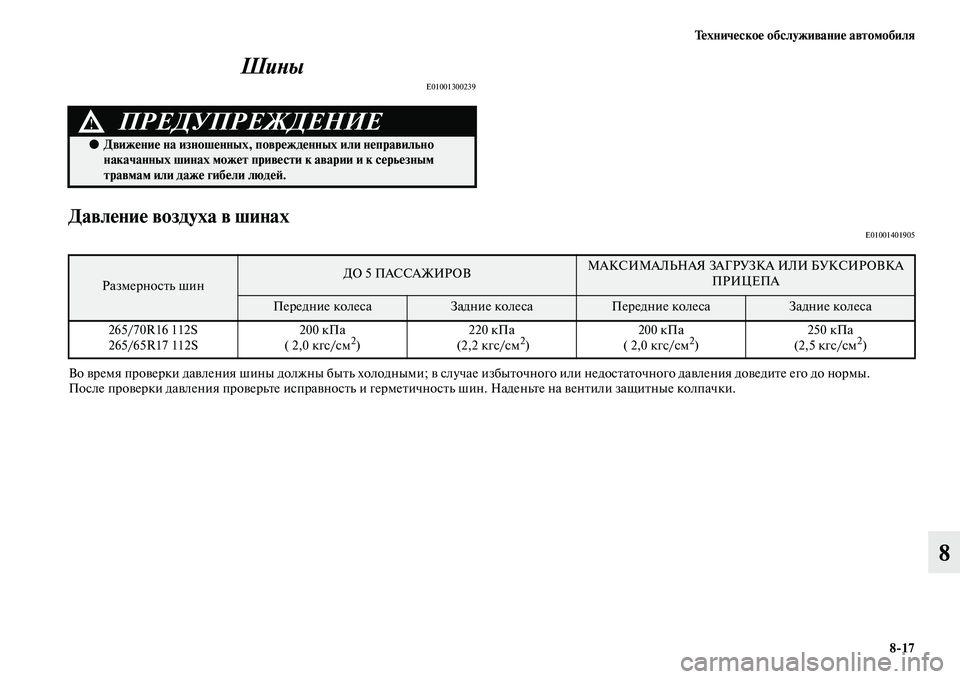

Техническое обслуживание автомобиля
8'17
8 Шины
E01001300239
Давление воздуха в шинахE01001401905
Во время проверки давления шины должны быть холодными; в случае избыточного или недостаточного давления доведите его до нормы.
После проверки давления проверьте исправность и герметичность шин. Наденьте на вентили защитные колпачки.
ПРЕДУПРЕЖДЕНИЕ!
●Движение на изношенных, поврежденных или неправильно
накачанных шинах может привести к аварии и к серьезным
травмам или даже гибели людей.
Размерность шинДО 5 ПАССАЖИРОВМАКСИМАЛЬНАЯ ЗАГРУЗКА ИЛИ БУКСИРОВКА
ПРИЦЕПА
Передние колесаЗадние колесаПередние колесаЗадние колеса
265/70R16 112S
265/65R17 112S 200 кПа
( 2,0 кгс/см
2)220 кПа
(2,2 кгс/см2)200 кПа
( 2,0 кгс/см2)250 кПа
(2,5 кгс/см2)

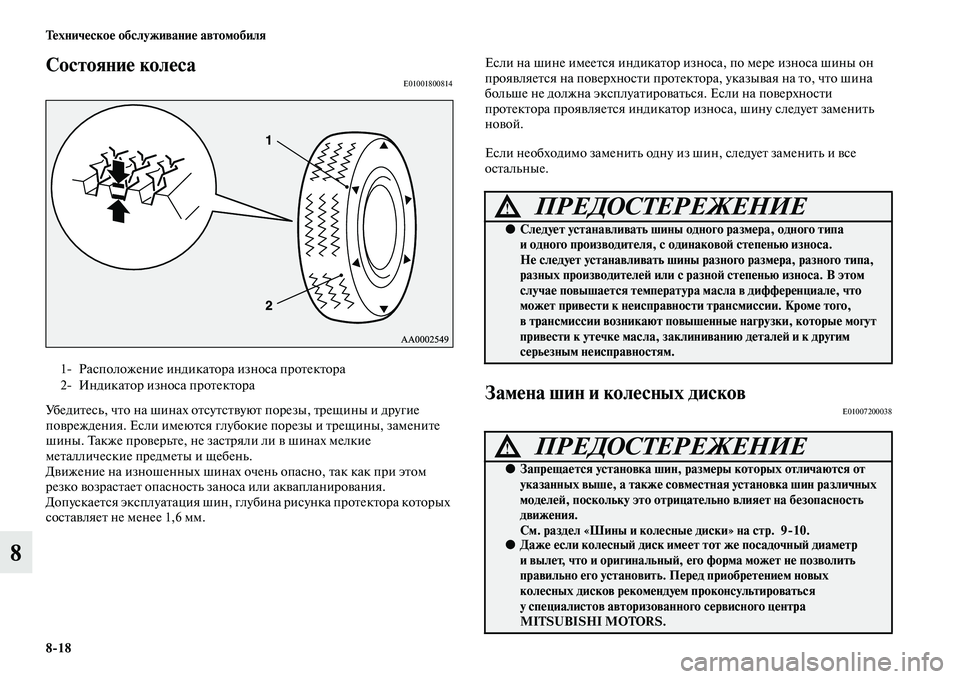

8'18 Техническое обслуживание автомобиля
8
Состояние колесаE01001800814
Убедитесь, что на шинах отсутствуют порезы, трещины и другие
повреждения. Если имеются глубокие порезы и трещины, замените
шины. Также проверьте, не застряли ли в шинах мелкие
металлические предметы и щебень.
Движение на изношенных шинах очень опасно, так как при этом
резко возрастает опасность заноса или аквапланирования.
Допускается эксплуатация шин, глубина рисунка протектора которых
составляет не менее 1,6 мм.Если на шине имеется индикатор износа, по мере износа шины он
проявляется на поверхности протектора, указывая на то, что шина
больше не должна эксплуатироваться. Если на поверхности
протектора проявляется индикатор износа, шину следует заменить
новой.
Если необходимо заменить одну из шин, следует заменить и все
остальные.Замена шин и колесных дисковE01007200038
1 Расположение индикатора износа протектора
2 Индикатор износа протектора
ПРЕДОСТЕРЕЖЕНИЕ!
●Следует устанавливать шины одного размера, одного типа
и одного производителя, с одинаковой степенью износа.
Не следует устанавливать шины разного размера, разного типа,
разных производителей или с разной степенью износа. В этом
случае повышается температура масла в дифференциале, что
может привести к неисправности трансмиссии. Кроме того,
в трансмиссии возникают повышенные нагрузки, которые могут
привести к утечке масла, заклиниванию деталей и к другим
серьезным неисправностям.
ПРЕДОСТЕРЕЖЕНИЕ!
●Запрещается установка шин, размеры которых отличаются от
указанных выше, а также совместная установка шин различных
моделей, поскольку это отрицательно влияет на безопасность
движения.
См. раздел «Шины и колесные диски» на стр. 9'10.
●Даже если колесный диск имеет тот же посадочный диаметр
и вылет, что и оригинальный, его форма может не позволить
правильно его установить. Перед приобретением новых
колесных дисков рекомендуем проконсультироваться
у специалистов авторизованного сервисного центра
MITSUBISHI MOTORS.

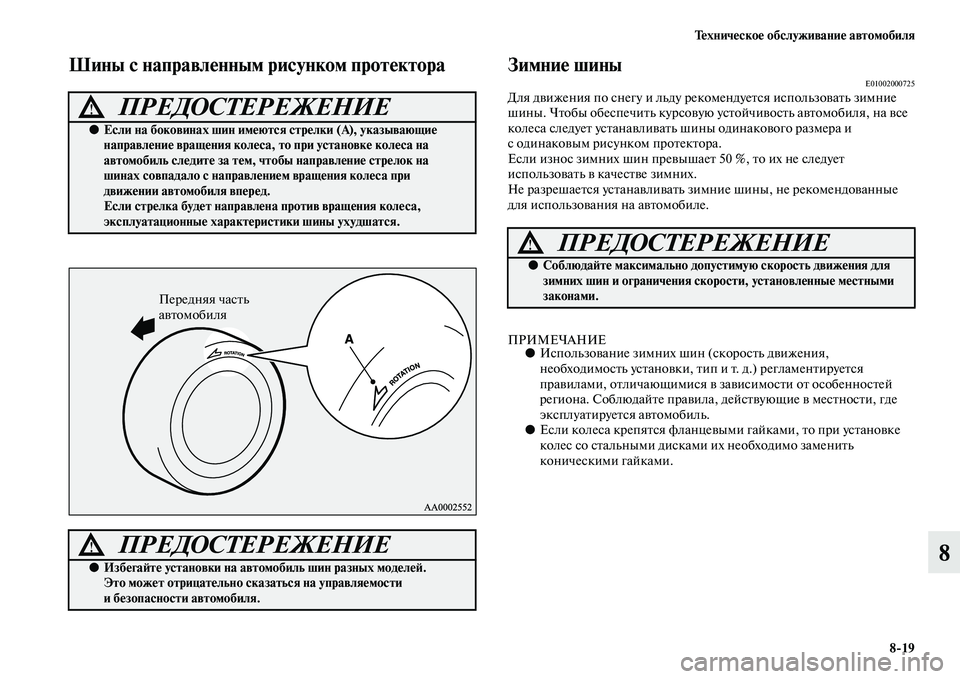

Техническое обслуживание автомобиля
8'19
8
Шины с направленным рисунком протектора Зимние шиныE01002000725Для движения по снегу и льду рекомендуется использовать зимние
шины. Чтобы обеспечить курсовую устойчивость автомобиля, на все
колеса следует устанавливать шины одинакового размера и
содинаковым рисунком протектора.
Если износ зимних шин превышает 50 %, то их не следует
использовать в качестве зимних.
Не разрешается устанавливать зимние шины, не рекомендованные
для использования на автомобиле.
ПРИМЕЧАНИЕ●Использование зимних шин (скорость движения,
необходимость установки, тип и т. д.) регламентируется
правилами, отличающимися в зависимости от особенностей
региона. Соблюдайте правила, действующие в местности, где
эксплуатируется автомобиль.
●Если колеса крепятся фланцевыми гайками, то при установке
колес со стальными дисками их необходимо заменить
коническими гайками.
ПРЕДОСТЕРЕЖЕНИЕ!
●Если на боковинах шин имеются стрелки (А), указывающие
направление вращения колеса, то при установке колеса на
автомобиль следите за тем, чтобы направление стрелок на
шинах совпадало с направлением вращения колеса при
движении автомобиля вперед.
Если стрелка будет направлена против вращения колеса,
эксплуатационные характеристики шины ухудшатся.
ПРЕДОСТЕРЕЖЕНИЕ!
●Избегайте установки на автомобиль шин разных моделей.
Это может отрицательно сказаться на управляемости
и безопасности автомобиля.
Передняя часть
автомобиля
ПРЕДОСТЕРЕЖЕНИЕ!
●Соблюдайте максимально допустимую скорость движения для
зимних шин и ограничения скорости, установленные местными
законами.

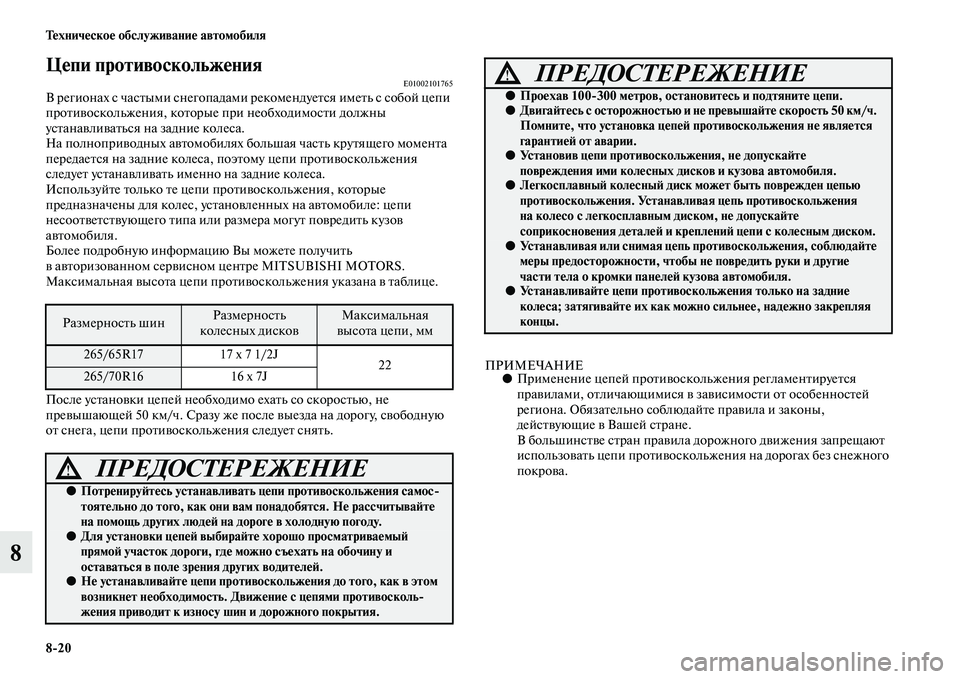

8'20 Техническое обслуживание автомобиля
8
Цепи противоскольженияE01002101765В регионах с частыми снегопадами рекомендуется иметь с собой цепи
противоскольжения, которые при необходимости должны
устанавливаться на задние колеса.
На полноприводных автомобилях большая часть крутящего момента
передается на задние колеса, поэтому цепи противоскольжения
следует устанавливать именно на задние колеса.
Используйте только те цепи противоскольжения, которые
предназначены для колес, установленных на автомобиле: цепи
несоответствующего типа или размера могут повредить кузов
автомобиля.
Более подробную информацию Вы можете получить
в авторизованном сервисном центре MITSUBISHI MOTORS.
Максимальная высота цепи противоскольжения указана в таблице.
После установки цепей необходимо ехать со скоростью, не
превышающей 50 км/ч. Сразу же после выезда на дорогу, свободную
от снега, цепи противоскольжения следует снять.
ПРИМЕЧАНИЕ●Применение цепей противоскольжения регламентируется
правилами, отличающимися в зависимости от особенностей
региона. Обязательно соблюдайте правила и законы,
действующие в Вашей стране.
В большинстве стран правила дорожного движения запрещают
использовать цепи противоскольжения на дорогах без снежного
покрова.
Размерность шинРазмерность
колесных дисковМаксимальная
высота цепи, мм
265/65R17 17 x 7 1/2J
22
265/70R16 16 x 7J
ПРЕДОСТЕРЕЖЕНИЕ!
●Потренируйтесь устанавливать цепи противоскольжения самос'
тоятельно до того, как они вам понадобятся. Не рассчитывайте
на помощь других людей на дороге в холодную погоду.
●Для установки цепей выбирайте хорошо просматриваемый
прямой участок дороги, где можно съехать на обочину и
оставаться в поле зрения других водителей.
●Не устанавливайте цепи противоскольжения до того, как в этом
возникнет необходимость. Движение с цепями противосколь'
жения приводит к износу шин и дорожного покрытия.
●Проехав 100'300 метров, остановитесь и подтяните цепи.●Двигайтесь с осторожностью и не превышайте скорость 50 км/ч.
Помните, что установка цепей противоскольжения не является
гарантией от аварии.
●Установив цепи противоскольжения, не допускайте
повреждения ими колесных дисков и кузова автомобиля.
●Легкосплавный колесный диск может быть поврежден цепью
противоскольжения. Устанавливая цепь противоскольжения
на колесо с легкосплавным диском, не допускайте
соприкосновения деталей и креплений цепи с колесным диском.
●Устанавливая или снимая цепь противоскольжения, соблюдайте
меры предосторожности, чтобы не повредить руки и другие
части тела о кромки панелей кузова автомобиля.
●Устанавливайте цепи противоскольжения только на задние
колеса; затягивайте их как можно сильнее, надежно закрепляя
концы.
ПРЕДОСТЕРЕЖЕНИЕ!
