2014 MITSUBISHI PAJERO SPORT Руководство по эксплуатации и техобслуживанию (in Russian)

Сиденья и ремни безопасности
2'59
2
Техническое обслуживание системы
дополнительных средств пассивной
безопасности (SRS)
E00407901390
ПРЕДУПРЕЖДЕНИЕ!
●В описанных ниже случаях сигнал контрольной лампы
свидетельствует о том, что система дополнительных средств
пассивной безопасности (SRS) и/или преднатяжители ремней
безопасности не работают как положено и могут не сработать
во время столкновения или внезапно сработать при отсутствии
столкновения:
• При включении зажигания контрольная лампа SRS не
включается, либо включается и не выключается спустя
несколько секунд.
• Контрольная лампа SRS включается во время движения
автомобиля.
Система дополнительных средств пассивной безопасности
и преднатяжители ремней безопасности призваны снизить
опасность серьезной травмы или смерти при столкновениях.
При обнаружении описанных ниже случаев Вам следует
незамедлительно обратиться для проверки в авторизованный
сервисный центр MITSUBISHI MOTORS.
ПРЕДУПРЕЖДЕНИЕ!
●Рекомендуется проводить все работы по техническому
обслуживанию системы SRS и узлов, расположенных рядом
с ней, в авторизованном сервисном центре MITSUBISHI
MOTORS.
Неправильно выполненные работы на узлах и деталях системы
SRS и электропроводке могут привести к неожиданному
срабатыванию подушек безопасности или выходу системы из
строя; любой из таких случаев может стать причиной тяжелых
травм.
●Запрещается вносить изменения в конструкцию рулевого
колеса, преднатяжителей ремней безопасности и других
элементов системы SRS. Например, замена рулевого колеса,
изменения конструкции переднего бампера или кузова могут
неблагоприятно сказаться на функционировании системы SRS
и стать причиной травм.
●При любом повреждении автомобиля рекомендуется выполнить
проверку системы SRS, чтобы убедиться в ее
работоспособности.
●Запрещается вносить изменения в конструкцию передних
сидений, стоек кузова или центральной консоли модификаций,
оборудованных боковыми подушками безопасности.
Это может отрицательно сказаться на работоспособности
системы SRS и стать причиной травм.
При обнаружении надрывов, порезов, трещин и иных
повреждений обивки сидений возле боковых подушек
безопасности, а также обивки передних и задних стоек
и элементов каркаса крыши необходимо проверить систему SRS
в авторизованном сервисном центре MITSUBISHI MOTORS.

2'60 Сиденья и ремни безопасности
2

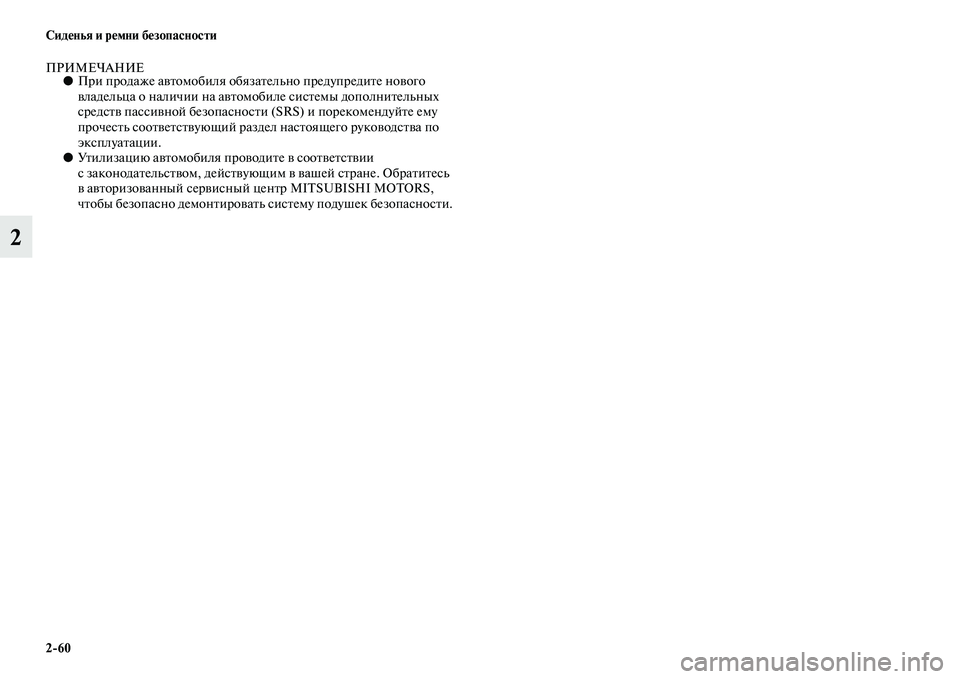

ПРИМЕЧАНИЕ●При продаже автомобиля обязательно предупредите нового
владельца о наличии на автомобиле системы дополнительных
средств пассивной безопасности (SRS) и порекомендуйте ему
прочесть соответствующий раздел настоящего руководства по
эксплуатации.
●Утилизацию автомобиля проводите в соответствии
с законодательством, действующим в вашей стране. Обратитесь
в авторизованный сервисный центр MITSUBISHI MOTORS,
чтобы безопасно демонтировать систему подушек безопасности.

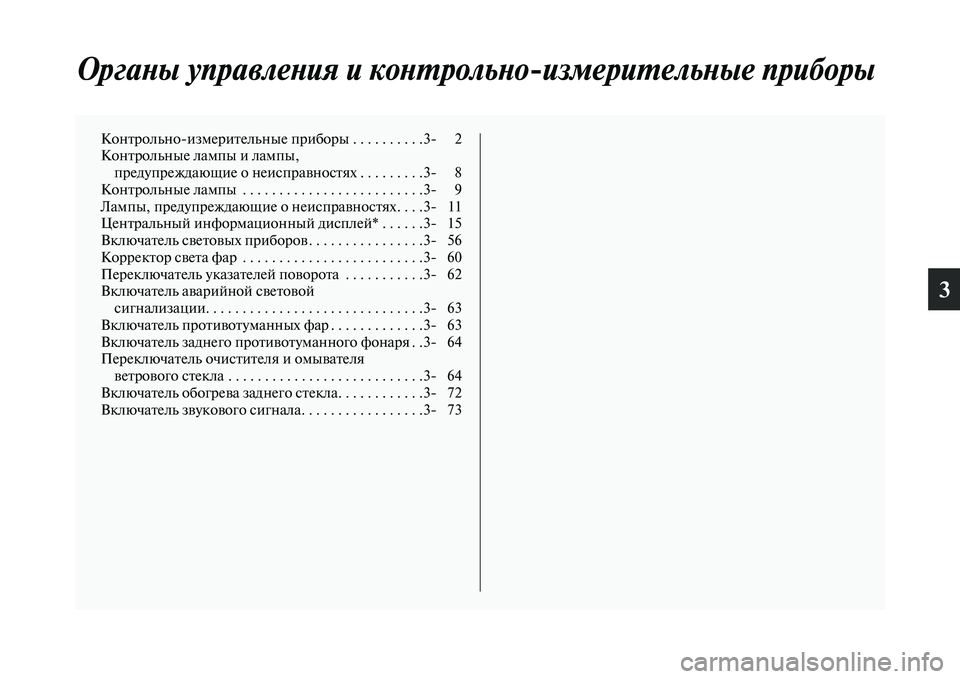

3
Органы управления и контрольноизмерительные приборы
Контрольноизмерительные приборы . . . . . . . . . .3 2
Контрольные лампы и лампы,
предупреждающие о неисправностях . . . . . . . . .3 8
Контрольные лампы . . . . . . . . . . . . . . . . . . . . . . . . .3 9
Лампы, предупреждающие о неисправностях. . . .3 11
Центральный информационный дисплей* . . . . . .3 15
Включатель световых приборов . . . . . . . . . . . . . . . .3 56
Корректор света фар . . . . . . . . . . . . . . . . . . . . . . . . .3 60
Переключатель указателей поворота . . . . . . . . . . .3 62
Включатель аварийной световой
сигнализации. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3 63
Включатель противотуманных фар . . . . . . . . . . . . .3 63
Включатель заднего противотуманного фонаря . .3 64
Переключатель очистителя и омывателя
ветрового стекла . . . . . . . . . . . . . . . . . . . . . . . . . . .3 64
Включатель обогрева заднего стекла. . . . . . . . . . . .3 72
Включатель звукового сигнала. . . . . . . . . . . . . . . . .3 73

3'2 Органы управления и контрольно'измерительные приборы

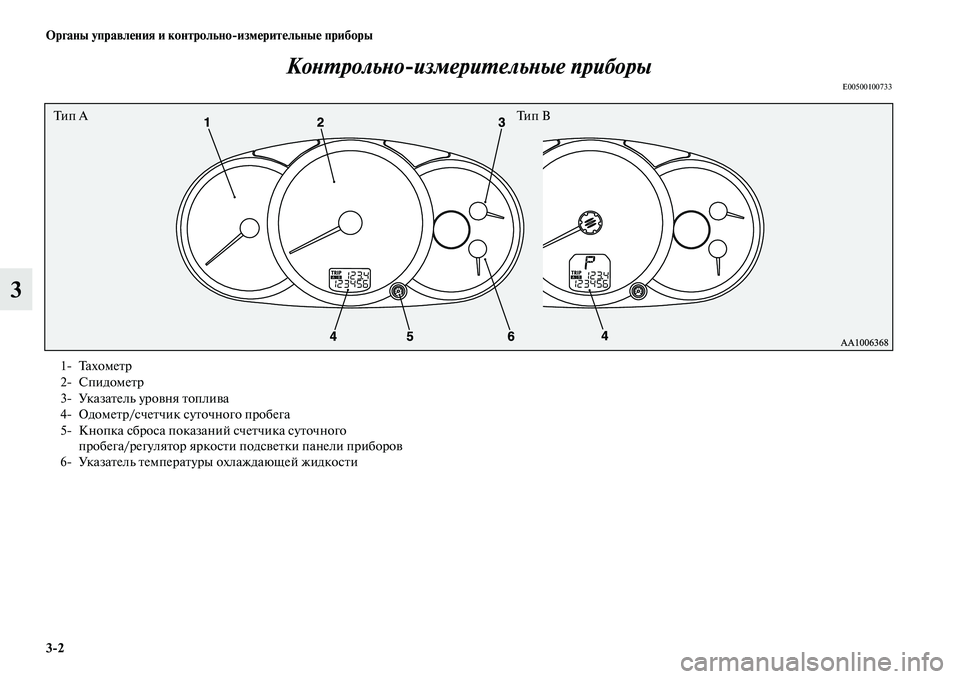

3Контрольноизмерительные приборы
E00500100733
Ти п АТи п B
1 Тахометр
2 Спидометр
3 Указатель уровня топлива
4 Одометр/счетчик суточного пробега
5 Кнопка сброса показаний счетчика суточного
пробега/регулятор яркости подсветки панели приборов
6 Указатель температуры охлаждающей жидкости

Органы управления и контрольно'измерительные приборы
3'3
3

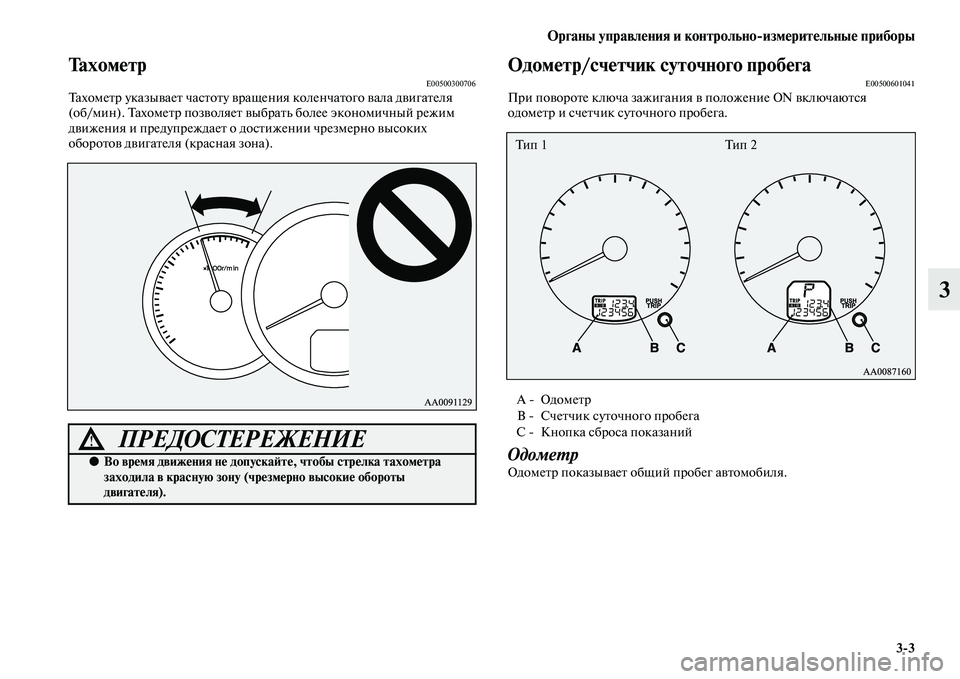

ТахометрE00500300706Тахометр указывает частоту вращения коленчатого вала двигателя
(об/мин). Тахометр позволяет выбрать более экономичный режим
движения и предупреждает о достижении чрезмерно высоких
оборотов двигателя (красная зона).
Одометр/счетчик суточного пробегаE00500601041При повороте ключа зажигания в положение ON включаются
одометр и счетчик суточного пробега.
Одометр Одометр показывает общий пробег автомобиля.
ПРЕДОСТЕРЕЖЕНИЕ!
●Во время движения не допускайте, чтобы стрелка тахометра
заходила в красную зону (чрезмерно высокие обороты
двигателя).
A  Одометр
B  Счетчик суточного пробега
С  Кнопка сброса показаний
Тип 1 Тип 2

3'4 Органы управления и контрольно'измерительные приборы
3

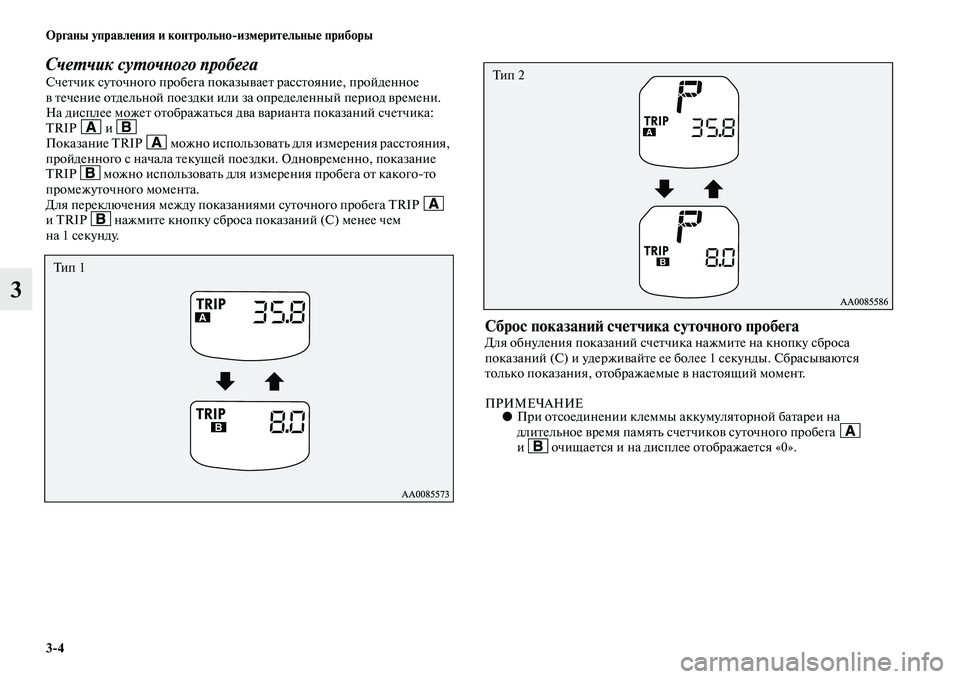

Счетчик суточного пробегаСчетчик суточного пробега показывает расстояние, пройденное
в течение отдельной поездки или за определенный период времени.
На дисплее может отображаться два варианта показаний счетчика:
TRIP и
Показание TRIP можно использовать для измерения расстояния,
пройденного с начала текущей поездки. Одновременно, показание
TRIP можно использовать для измерения пробега от какогото
промежуточного момента.
Для переключения между показаниями суточного пробега TRIP
и TRIP нажмите кнопку сброса показаний (C) менее чем
на 1 секунду.
Сброс показаний счетчика суточного пробегаДля обнуления показаний счетчика нажмите на кнопку сброса
показаний (C) и удерживайте ее более 1 секунды. Сбрасываются
только показания, отображаемые в настоящий момент.
ПРИМЕЧАНИЕ●При отсоединении клеммы аккумуляторной батареи на
длительное время память счетчиков суточного пробега
и очищается и на дисплее отображается «0».
Ти п 1
Ти п 2

Органы управления и контрольно'измерительные приборы
3'5
3

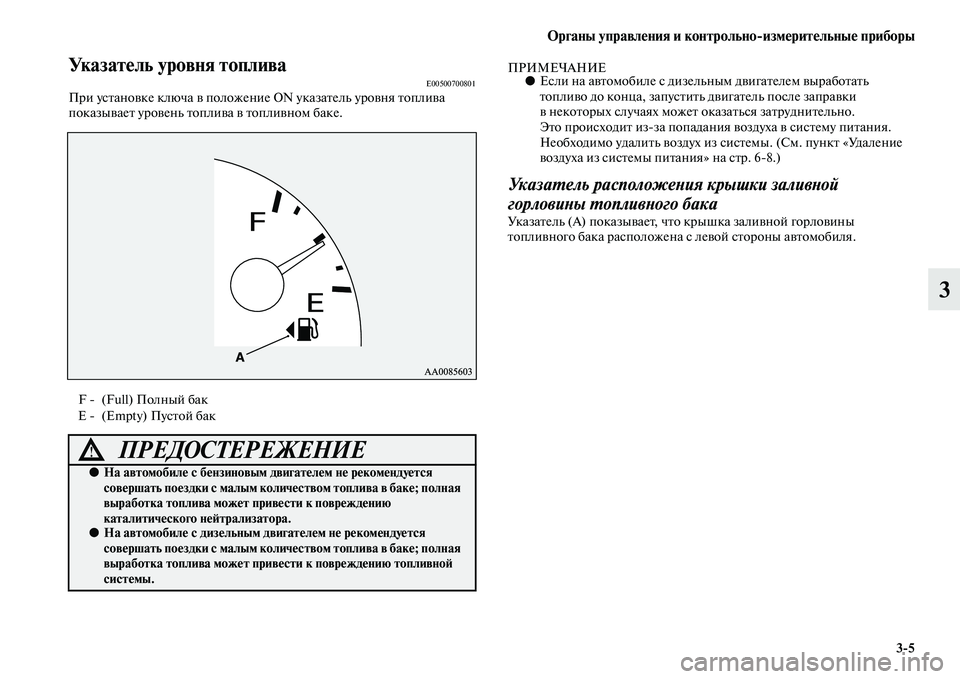

Указатель уровня топливаE00500700801При установке ключа в положение ON указатель уровня топлива
показывает уровень топлива в топливном баке.
ПРИМЕЧАНИЕ●Если на автомобиле с дизельным двигателем выработать
топливо до конца, запустить двигатель после заправки
в некоторых случаях может оказаться затруднительно.
Это происходит изза попадания воздуха в систему питания.
Необходимо удалить воздух из системы. (См. пункт «Удаление
воздуха из системы питания» на стр. 68.)
Указатель расположения крышки заливной
горловины топливного бака
Указатель (А) показывает, что крышка заливной горловины
топливного бака расположена с левой стороны автомобиля.
F  (Full) Полный бак
E  (Empty) Пустой бак
ПРЕДОСТЕРЕЖЕНИЕ!
●На автомобиле с бензиновым двигателем не рекомендуется
совершать поездки с малым количеством топлива в баке; полная
выработка топлива может привести к повреждению
каталитического нейтрализатора.
●На автомобиле с дизельным двигателем не рекомендуется
совершать поездки с малым количеством топлива в баке; полная
выработка топлива может привести к повреждению топливной
системы.

3'6 Органы управления и контрольно'измерительные приборы
3

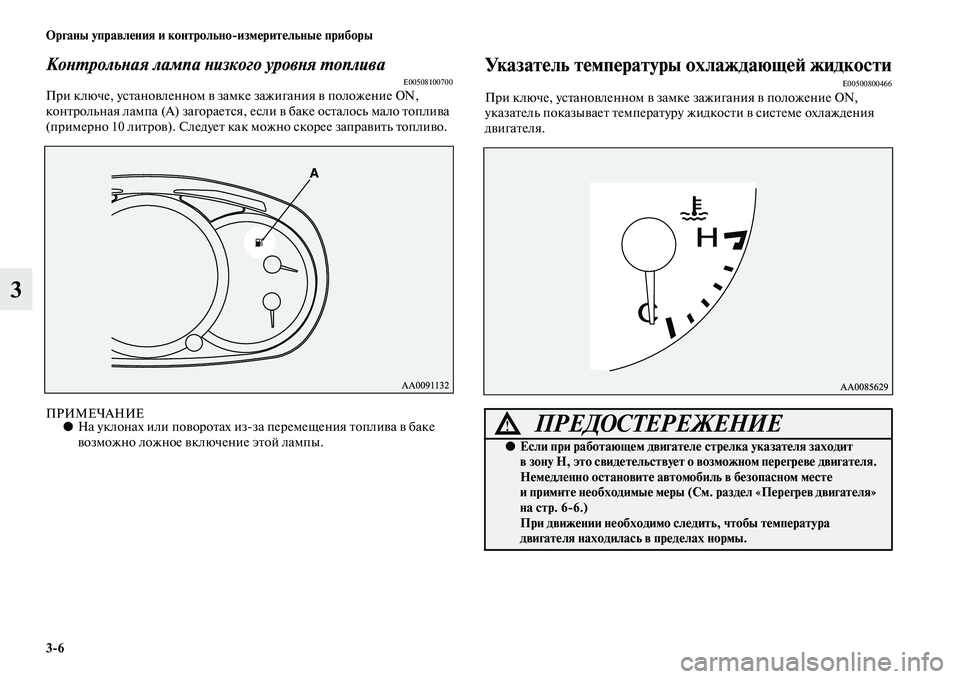

Контрольная лампа низкого уровня топливаE00508100700При ключе, установленном в замке зажигания в положение ON,
контрольная лампа (А) загорается, если в баке осталось мало топлива
(примерно 10 литров). Следует как можно скорее заправить топливо.
ПРИМЕЧАНИЕ●На уклонах или поворотах изза перемещения топлива в баке
возможно ложное включение этой лампы.
Указатель температуры охлаждающей жидкостиE00500800466При ключе, установленном в замке зажигания в положение ON,
указатель показывает температуру жидкости в системе охлаждения
двигателя.
ПРЕДОСТЕРЕЖЕНИЕ!
●Если при работающем двигателе стрелка указателя заходит
в зону Н, это свидетельствует о возможном перегреве двигателя.
Немедленно остановите автомобиль в безопасном месте
и примите необходимые меры (См. раздел «Перегрев двигателя»
на стр. 6'6.)
При движении необходимо следить, чтобы температура
двигателя находилась в пределах нормы.
