2014 MITSUBISHI PAJERO SPORT Руководство по эксплуатации и техобслуживанию (in Russian)

Органы управления и контрольно'измерительные приборы
3'7
3

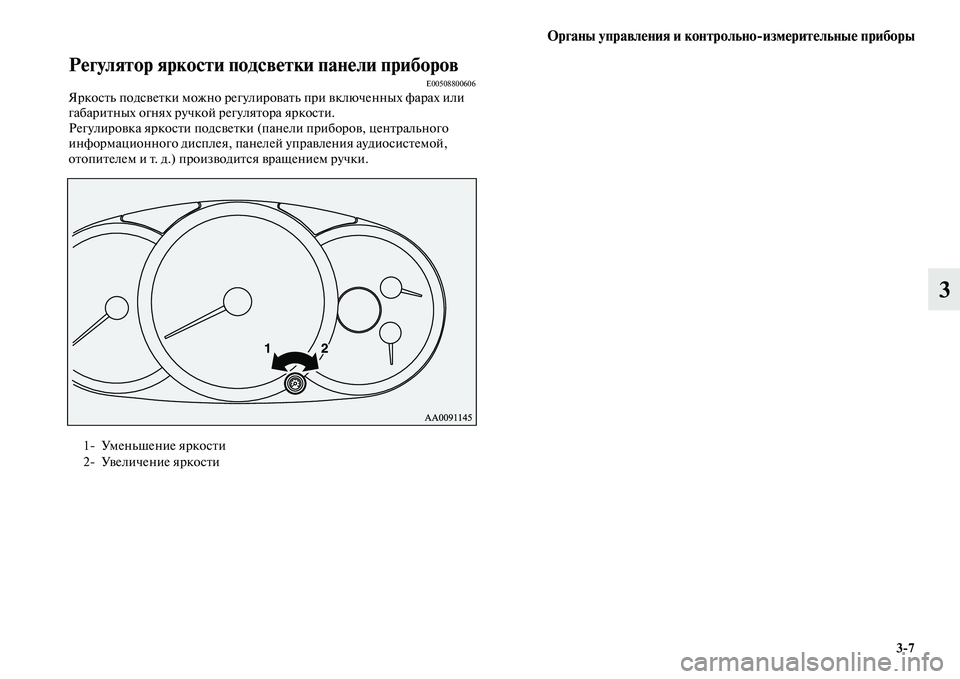

Регулятор яркости подсветки панели приборовE00508800606Яркость подсветки можно регулировать при включенных фарах или
габаритных огнях ручкой регулятора яркости.
Регулировка яркости подсветки (панели приборов, центрального
информационного дисплея, панелей управления аудиосистемой,
отопителем и т. д.) производится вращением ручки.
1 Уменьшение яркости
2 Увеличение яркости

3'8 Органы управления и контрольно'измерительные приборы

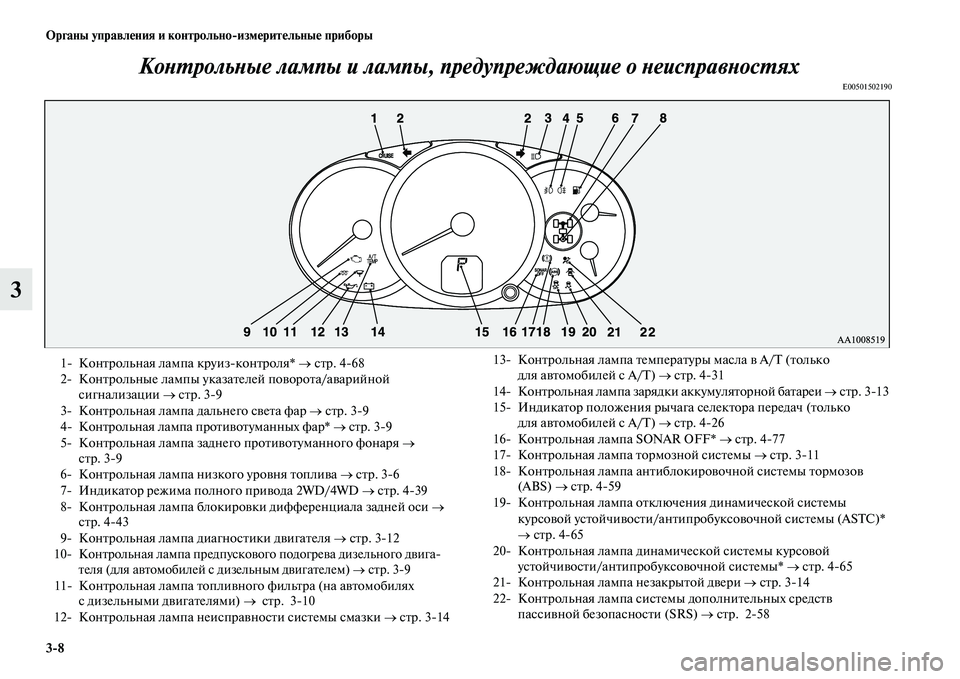

3Контрольные лампы и лампы, предупреждающие о неисправностях
E00501502190
1 Контрольная лампа круизконтроля* → стр. 468
2 Контрольные лампы указателей поворота/аварийной
сигнализации → стр. 39
3 Контрольная лампа дальнего света фар → стр. 39
4
Контрольная лампа противотуманных фар* → стр. 395 Контрольная лампа заднего противотуманного фонаря →
стр. 39
6 Контрольная лампа низкого уровня топлива → стр. 36
7 Индикатор режима полного привода 2WD/4WD → стр. 439
8 Контрольная лампа блокировки дифференциала задней оси →
стр. 443
9 Контрольная лампа диагностики двигателя → стр. 312
10
Контрольная лампа предпускового подогрева дизельного двига
теля (для автомобилей с дизельным двигателем) → стр. 3911 Контрольная лампа топливного фильтра (на автомобилях
с дизельными двигателями) → стр. 310
12 Контрольная лампа неисправности системы смазки → стр. 31413 Контрольная лампа температуры масла в А/ (только
для автомобилей с А/Т) → стр. 431
14
Контрольная лампа зарядки аккумуляторной батареи → стр. 313
15 Индикатор положения рычага селектора передач (только
для автомобилей с А/Т) → стр. 426
16 Контрольная лампа SONAR OFF* → стр. 477
17 Контрольная лампа тормозной системы → стр. 311
18 Контрольная лампа антиблокировочной системы тормозов
(ABS) → стр. 459
19 Контрольная лампа отключения динамической системы
курсовой устойчивости/антипробуксовочной системы (ASTC)*
→ стр. 465
20 Контрольная лампа динамической системы курсовой
устойчивости/антипробуксовочной системы* → стр. 465
21 Контрольная лампа незакрытой двери → стр. 314
22 Контрольная лампа системы дополнительных средств
пассивной безопасности (SRS) → стр. 258

Органы управления и контрольно'измерительные приборы
3'9

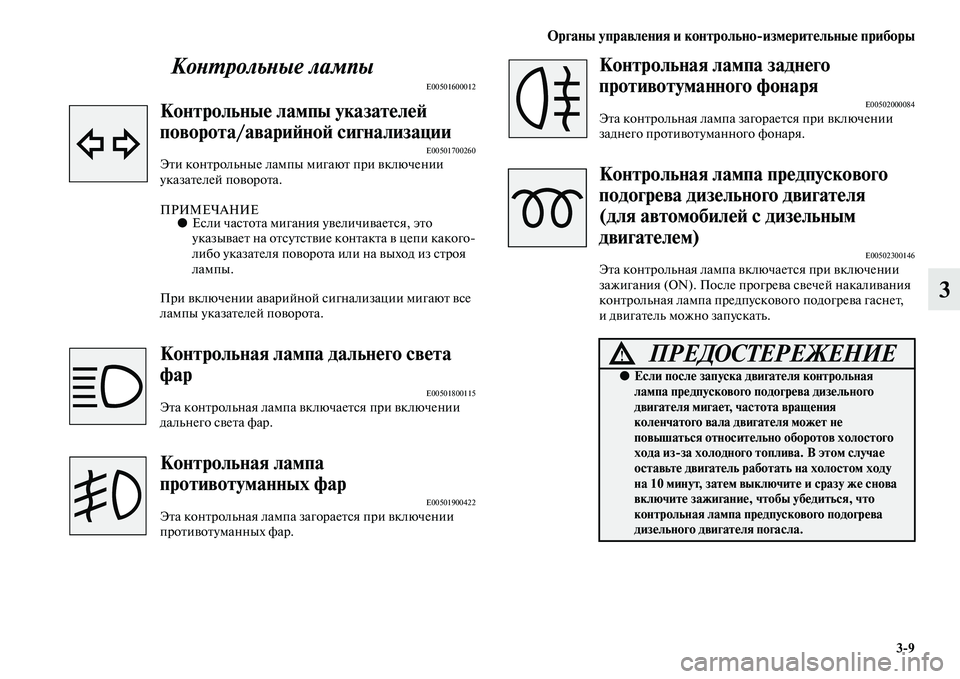

3 Контрольные лампы
E00501600012
Контрольные лампы указателей
поворота/аварийной сигнализации
E00501700260Эти контрольные лампы мигают при включении
указателей поворота.
ПРИМЕЧАНИЕ●Если частота мигания увеличивается, это
указывает на отсутствие контакта в цепи какого
либо указателя поворота или на выход из строя
лампы.
При включении аварийной сигнализации мигают все
лампы указателей поворота.
Контрольная лампа дальнего света
фар
E00501800115Эта контрольная лампа включается при включении
дальнего света фар.
Контрольная лампа
противотуманных фар
E00501900422Эта контрольная лампа загорается при включении
противотуманных фар.
Контрольная лампа заднего
противотуманного фонаря
E00502000084Эта контрольная лампа загорается при включении
заднего противотуманного фонаря.
Контрольная лампа предпускового
подогрева дизельного двигателя
(для автомобилей с дизельным
двигателем)
E00502300146Эта контрольная лампа включается при включении
зажигания (ON). После прогрева свечей накаливания
контрольная лампа предпускового подогрева гаснет,
идвигатель можно запускать.
ПРЕДОСТЕРЕЖЕНИЕ!
●Если после запуска двигателя контрольная
лампа предпускового подогрева дизельного
двигателя мигает, частота вращения
коленчатого вала двигателя может не
повышаться относительно оборотов холостого
хода из'за холодного топлива. В этом случае
оставьте двигатель работать на холостом ходу
на 10 минут, затем выключите и сразу же снова
включите зажигание, чтобы убедиться, что
контрольная лампа предпускового подогрева
дизельного двигателя погасла.

3'10 Органы управления и контрольно'измерительные приборы
3

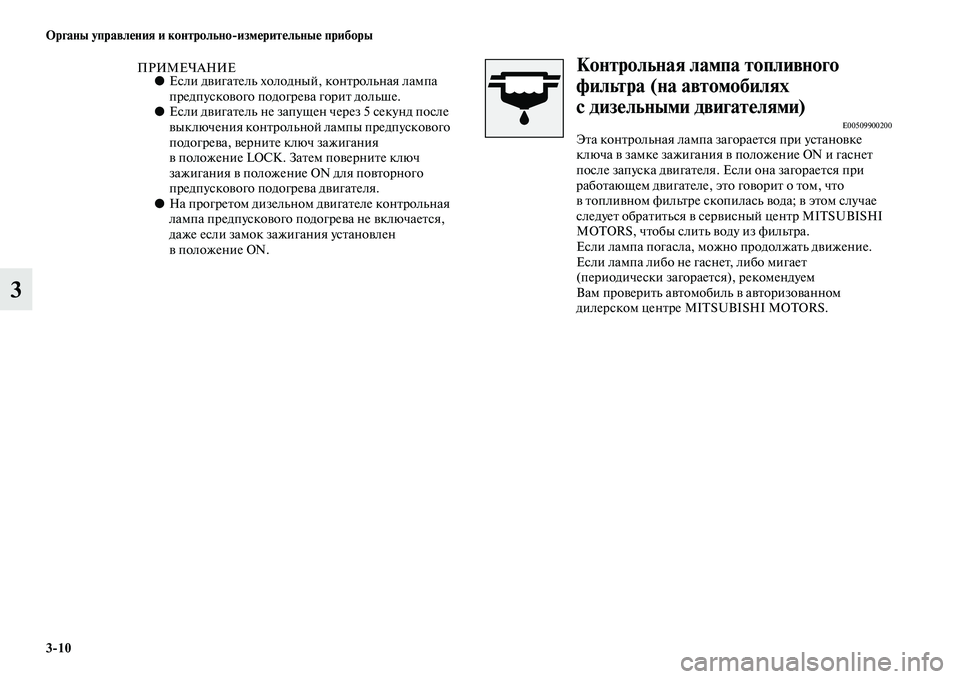

ПРИМЕЧАНИЕ●Если двигатель холодный, контрольная лампа
предпускового подогрева горит дольше.
●Если двигатель не запущен через 5 секунд после
выключения контрольной лампы предпускового
подогрева, верните ключ зажигания
в положение LOCK. Затем поверните ключ
зажигания в положение ON для повторного
предпускового подогрева двигателя.
●На прогретом дизельном двигателе контрольная
лампа предпускового подогрева не включается,
даже если замок зажигания установлен
в положение ON.Контрольная лампа топливного
фильтра (на автомобилях
с дизельными двигателями)
E00509900200Эта контрольная лампа загорается при установке
ключа в замке зажигания в положение ON и гаснет
после запуска двигателя. Если она загорается при
работающем двигателе, это говорит о том, что
в топливном фильтре скопилась вода; в этом случае
следует обратиться в сервисный центр MITSUBISHI
MOTORS, чтобы слить воду из фильтра.
Если лампа погасла, можно продолжать движение.
Если лампа либо не гаснет, либо мигает
(периодически загорается), рекомендуем
Вам проверить автомобиль в авторизованном
дилерском центре MITSUBISHI MOTORS.

Органы управления и контрольно'измерительные приборы
3'11

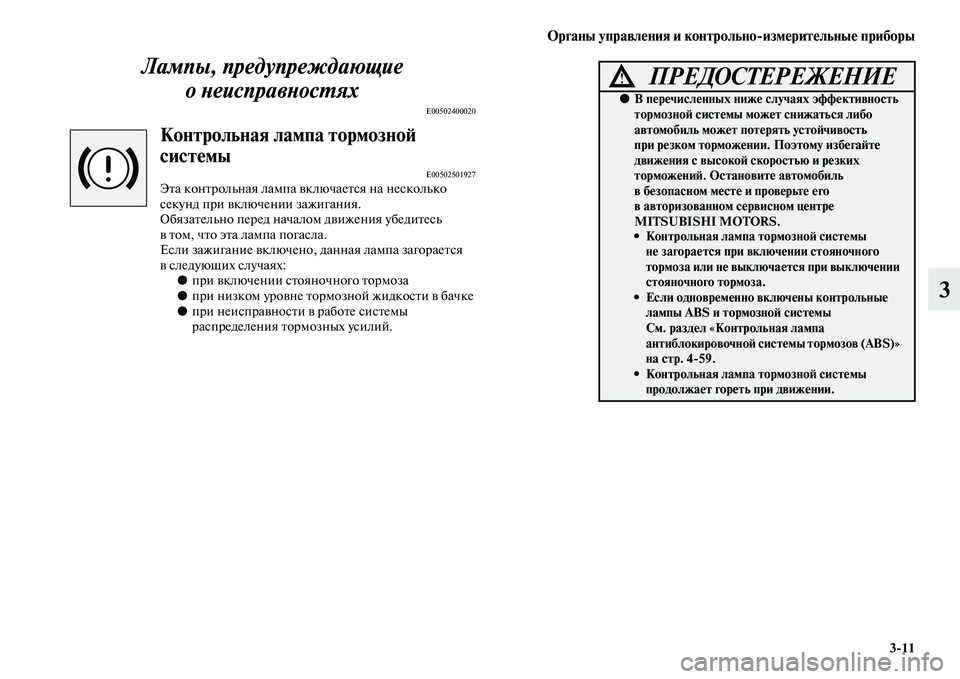

3 Лампы, предупреждающие
онеисправностях
E00502400020
Контрольная лампа тормозной
системы
E00502501927Эта контрольная лампа включается на несколько
секунд при включении зажигания.
Обязательно перед началом движения убедитесь
в том, что эта лампа погасла.
Если зажигание включено, данная лампа загорается
вследующих случаях:
●при включении стояночного тормоза
●при низком уровне тормозной жидкости в бачке
●при неисправности в работе системы
распределения тормозных усилий.
ПРЕДОСТЕРЕЖЕНИЕ!
●В перечисленных ниже случаях эффективность
тормозной системы может снижаться либо
автомобиль может потерять устойчивость
при резком торможении. Поэтому избегайте
движения с высокой скоростью и резких
торможений. Остановите автомобиль
в безопасном месте и проверьте его
в авторизованном сервисном центре
MITSUBISHI MOTORS.
• Контрольная лампа тормозной системы
не загорается при включении стояночного
тормоза или не выключается при выключении
стояночного тормоза.
• Если одновременно включены контрольные
лампы ABS и тормозной системы
См. раздел «Контрольная лампа
антиблокировочной системы тормозов (ABS)»
на стр. 4'59.
• Контрольная лампа тормозной системы
продолжает гореть при движении.

3'12 Органы управления и контрольно'измерительные приборы
3

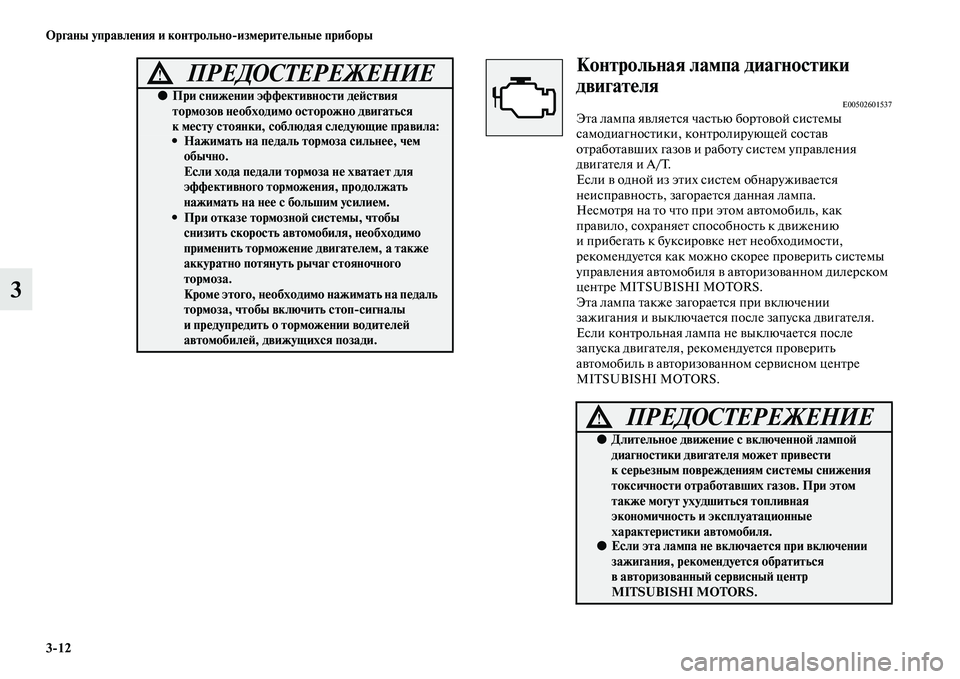

Контрольная лампа диагностики
двигателя
E00502601537Эта лампа является частью бортовой системы
самодиагностики, контролирующей состав
отработавших газов и работу систем управления
двигателя и А/Т.
Если в одной из этих систем обнаруживается
неисправность, загорается данная лампа.
Несмотря на то что при этом автомобиль, как
правило, сохраняет способность к движению
и прибегать к буксировке нет необходимости,
рекомендуется как можно скорее проверить системы
управления автомобиля в авторизованном дилерском
центре MITSUBISHI MOTORS.
Эта лампа также загорается при включении
зажигания и выключается после запуска двигателя.
Если контрольная лампа не выключается после
запуска двигателя, рекомендуется проверить
автомобиль в авторизованном сервисном центре
MITSUBISHI MOTORS.
●При снижении эффективности действия
тормозов необходимо осторожно двигаться
к месту стоянки, соблюдая следующие правила:
• Нажимать на педаль тормоза сильнее, чем
обычно.
Если хода педали тормоза не хватает для
эффективного торможения, продолжать
нажимать на нее с большим усилием.
• При отказе тормозной системы, чтобы
снизить скорость автомобиля, необходимо
применить торможение двигателем, а также
аккуратно потянуть рычаг стояночного
тормоза.
Кроме этого, необходимо нажимать на педаль
тормоза, чтобы включить стоп'сигналы
ипредупредить оторможении водителей
автомобилей, движущихся позади.
ПРЕДОСТЕРЕЖЕНИЕ!
ПРЕДОСТЕРЕЖЕНИЕ!
●Длительное движение с включенной лампой
диагностики двигателя может привести
к серьезным повреждениям системы снижения
токсичности отработавших газов. При этом
также могут ухудшиться топливная
экономичность и эксплуатационные
характеристики автомобиля.
●Если эта лампа не включается при включении
зажигания, рекомендуется обратиться
в авторизованный сервисный центр
MITSUBISHI MOTORS.

Органы управления и контрольно'измерительные приборы
3'13
3

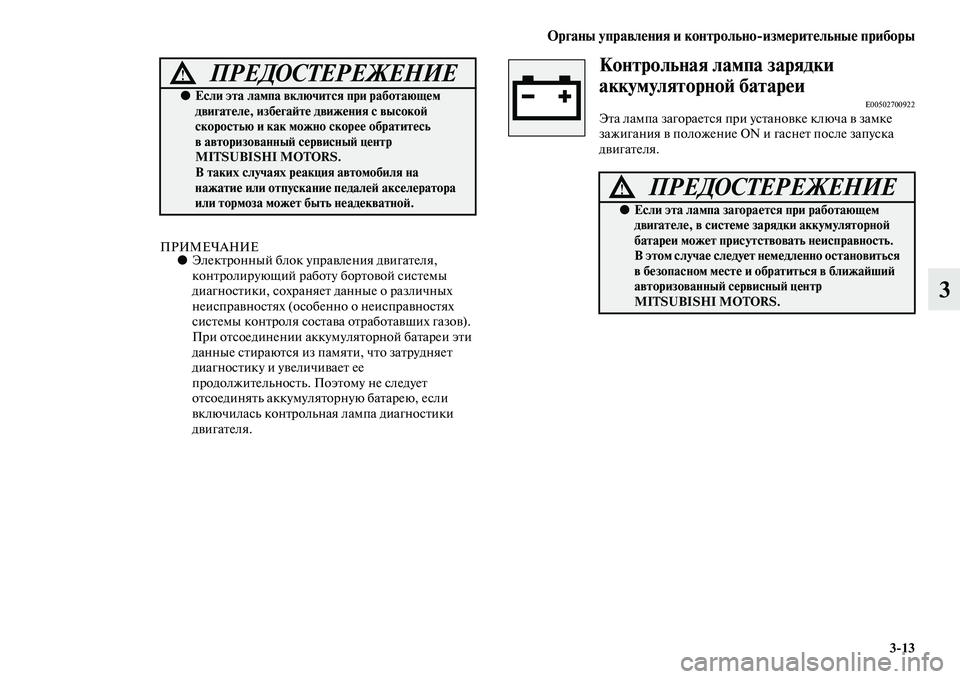

ПРИМЕЧАНИЕ●Электронный блок управления двигателя,
контролирующий работу бортовой системы
диагностики, сохраняет данные о различных
неисправностях (особенно о неисправностях
системы контроля состава отработавших газов).
При отсоединении аккумуляторной батареи эти
данные стираются из памяти, что затрудняет
диагностику и увеличивает ее
продолжительность. Поэтому не следует
отсоединять аккумуляторную батарею, если
включилась контрольная лампа диагностики
двигателя.
Контрольная лампа зарядки
аккумуляторной батареи
E00502700922Эта лампа загорается при установке ключа в замке
зажигания в положение ON и гаснет после запуска
двигателя.
●Если эта лампа включится при работающем
двигателе, избегайте движения с высокой
скоростью и как можно скорее обратитесь
в авторизованный сервисный центр
MITSUBISHI MOTORS.
В таких случаях реакция автомобиля на
нажатие или отпускание педалей акселератора
или тормоза может быть неадекватной.
ПРЕДОСТЕРЕЖЕНИЕ!
ПРЕДОСТЕРЕЖЕНИЕ!
●Если эта лампа загорается при работающем
двигателе, в системе зарядки аккумуляторной
батареи может присутствовать неисправность.
В этом случае следует немедленно остановиться
в безопасном месте и обратиться в ближайший
авторизованный сервисный центр
MITSUBISHI MOTORS.

3'14 Органы управления и контрольно'измерительные приборы
3
Контрольная лампа неисправности
системы смазки
E00502800604Эта лампа загорается при установке ключа в замке
зажигания в положение ON и гаснет после запуска
двигателя. Если она включается во время работы
двигателя, это говорит о слишком низком давлении
масла.
Выключите двигатель и обратитесь в авторизованный
сервисный центр MITSUBISHI MOTORS для его
проверки.
Контрольная лампа незакрытой
двери
E00503300710Эта лампа включается при открытой или неплотно
закрытой двери.
Если дверь открыта или неплотно закрыта,
а автомобиль достигает скорости примерно 8 км/ч ,
контрольная лампа мигает 16 раз, одновременно
сэтим 16 раз звучит сигнал зуммера.
ПРИМЕЧАНИЕ●Настройки сигнала зуммера можно изменить
в авторизованном сервисном центре
MITSUBISHI MOTORS:
• Звук зуммера отсутствует (зуммер выключен)
• Непрерывный звук зуммера
ПРЕДОСТЕРЕЖЕНИЕ!
●Контрольная лампа давления масла не является
индикатором количества масла в картере
двигателя. Количество масла определяется при
неработающем двигателе с помощью
маслоизмерительного щупа.
●Возможно, эта лампа загорается из'за низкого
уровня масла в двигателе: проверьте уровень
масла.
●Движение с низким уровнем масла в двигателе
или с включенной контрольной лампой
неисправности системы смазки может привести
к заклиниванию двигателя.
ПРЕДОСТЕРЕЖЕНИЕ!
●Прежде чем начать движение, убедитесь,
что контрольная лампа незакрытых дверей
выключена.
