2014 MITSUBISHI PAJERO SPORT Руководство по эксплуатации и техобслуживанию (in Russian)

Техническое обслуживание автомобиля
8'45
8

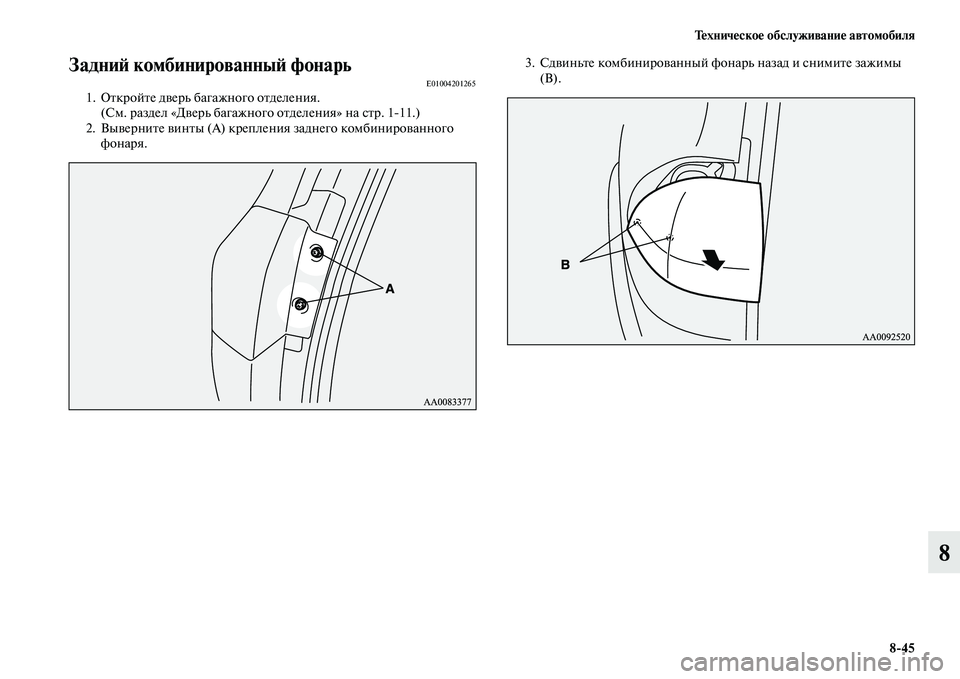

Задний комбинированный фонарьE010042012651. Откройте дверь багажного отделения.
(См. раздел «Дверь багажного отделения» на стр. 111.)
2. Выверните винты (А) крепления заднего комбинированного
фонаря.3. Сдвиньте комбинированный фонарь назад и снимите зажимы
(В).

8'46 Техническое обслуживание автомобиля
8

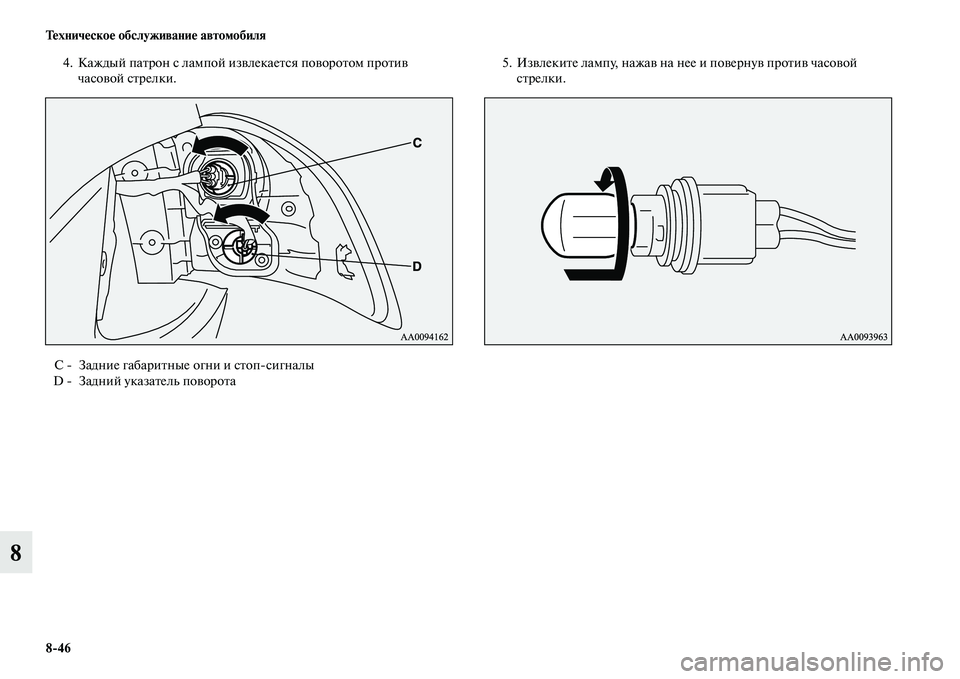

4. Каждый патрон с лампой извлекается поворотом против
часовой стрелки.5. Извлеките лампу, нажав на нее и повернув против часовой
стрелки.
С  Задние габаритные огни и стопсигналы
D  Задний указатель поворота

Техническое обслуживание автомобиля
8'47
8

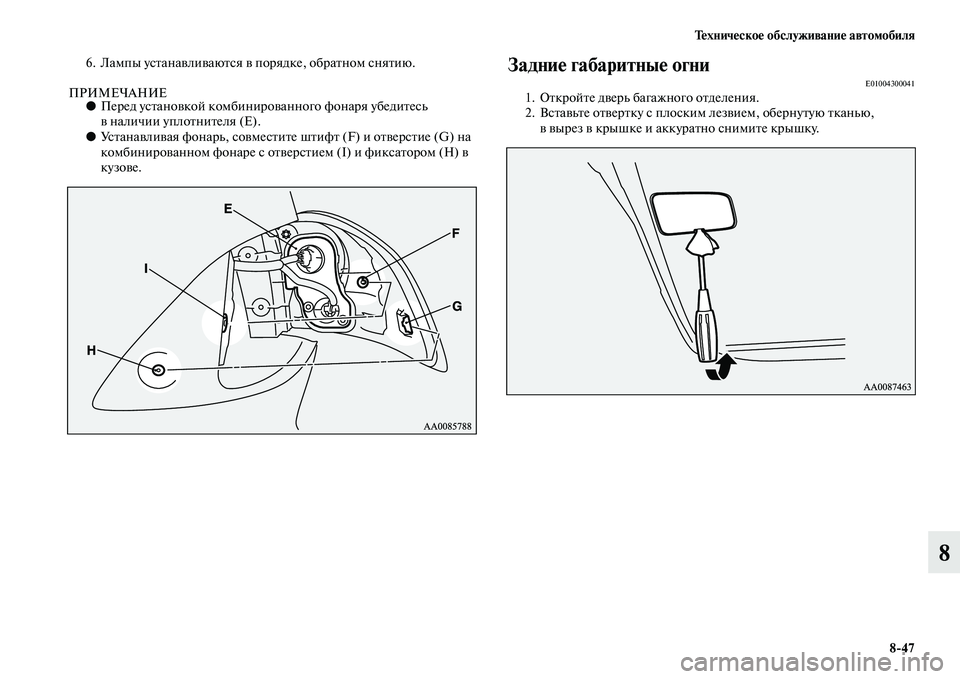

6. Лампы устанавливаются в порядке, обратном снятию.
ПРИМЕЧАНИЕ●Перед установкой комбинированного фонаря убедитесь
в наличии уплотнителя (Е).
●Устанавливая фонарь, совместите штифт (F) и отверстие (G) на
комбинированном фонаре с отверстием (I) и фиксатором (H) в
кузове.
Задние габаритные огниE010043000411. Откройте дверь багажного отделения.
2. Вставьте отвертку с плоским лезвием, обернутую тканью,
в вырез в крышке и аккуратно снимите крышку.

8'48 Техническое обслуживание автомобиля
8

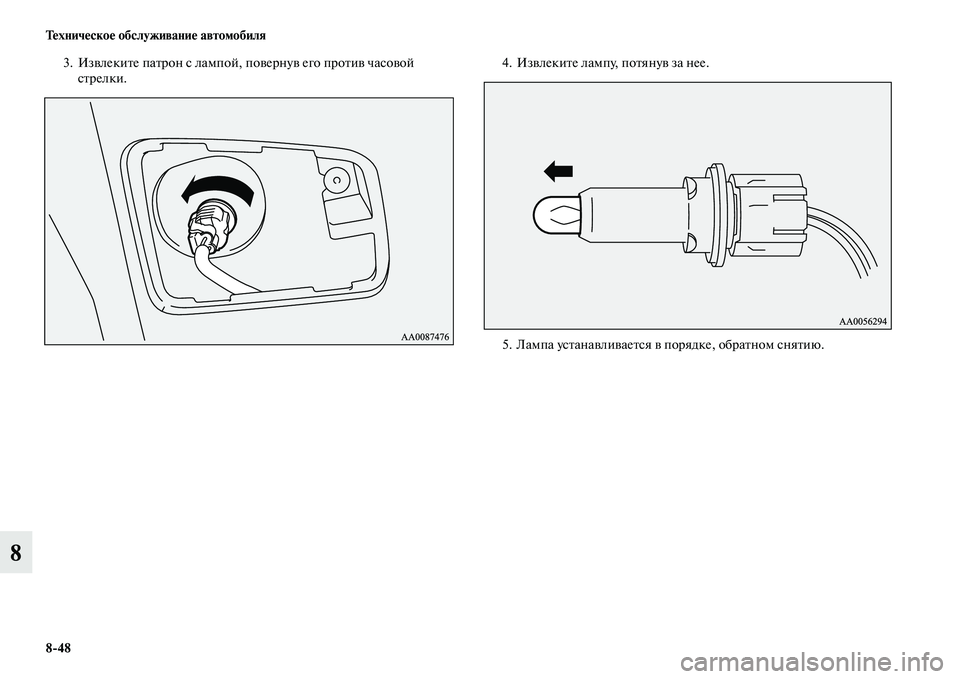

3. Извлеките патрон с лампой, повернув его против часовой
стрелки.4. Извлеките лампу, потянув за нее.
5. Лампа устанавливается в порядке, обратном снятию.

Техническое обслуживание автомобиля
8'49
8

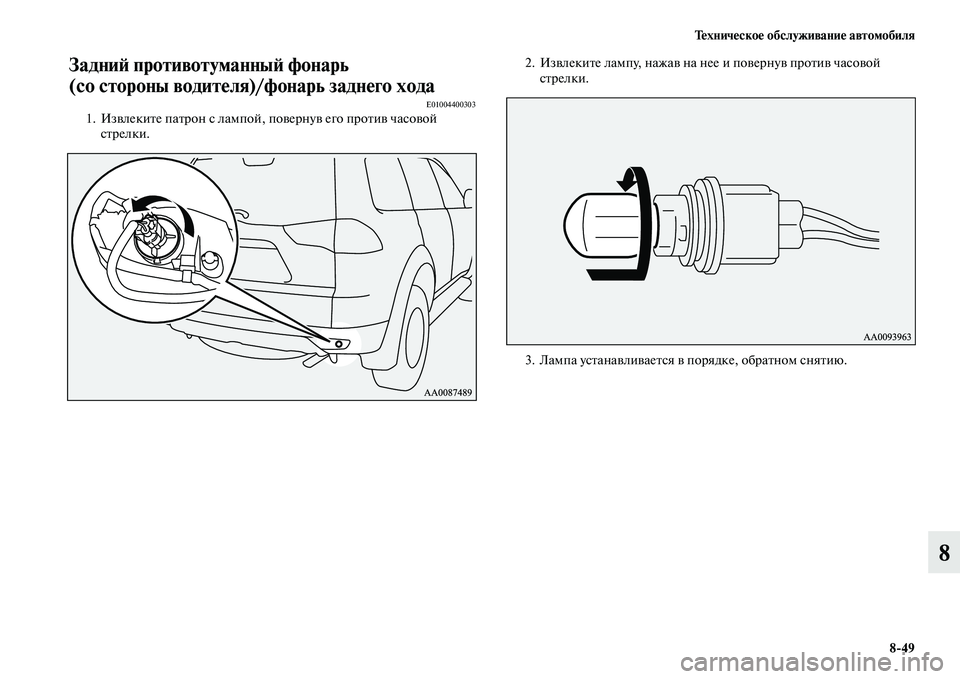

Задний противотуманный фонарь
(со стороны водителя)/фонарь заднего хода
E010044003031. Извлеките патрон с лампой, повернув его против часовой
стрелки.2. Извлеките лампу, нажав на нее и повернув против часовой
стрелки.
3. Лампа устанавливается в порядке, обратном снятию.

8'50 Техническое обслуживание автомобиля
8

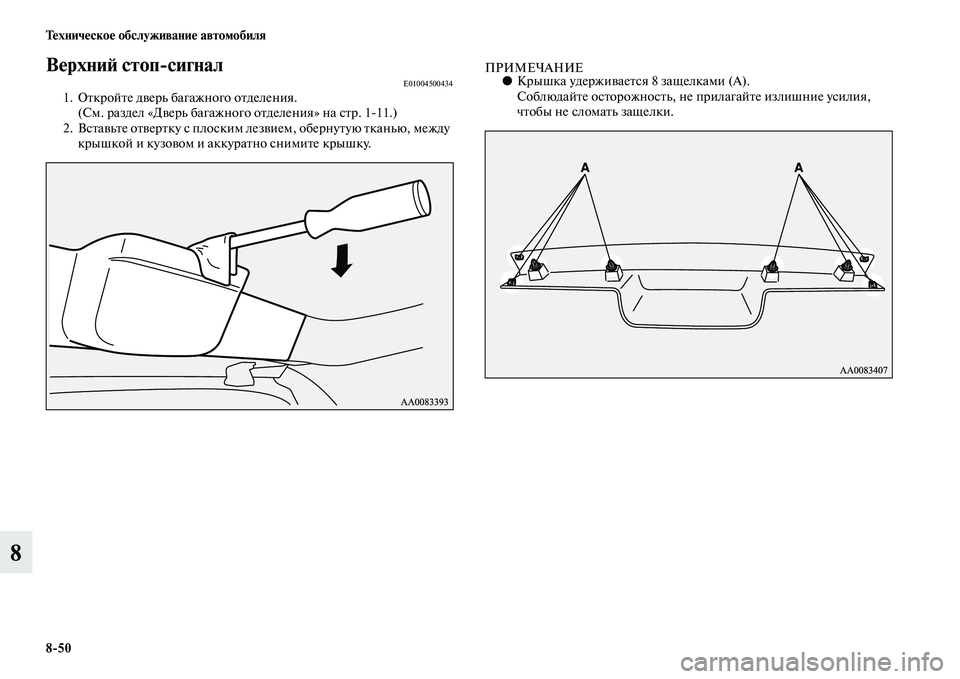

Верхний стоп'сигналE010045004341. Откройте дверь багажного отделения.
(См. раздел «Дверь багажного отделения» на стр. 111.)
2. Вставьте отвертку с плоским лезвием, обернутую тканью, между
крышкой и кузовом и аккуратно снимите крышку.
ПРИМЕЧАНИЕ●Крышка удерживается 8 защелками (А).
Соблюдайте осторожность, не прилагайте излишние усилия,
чтобы не сломать защелки.

Техническое обслуживание автомобиля
8'51
8

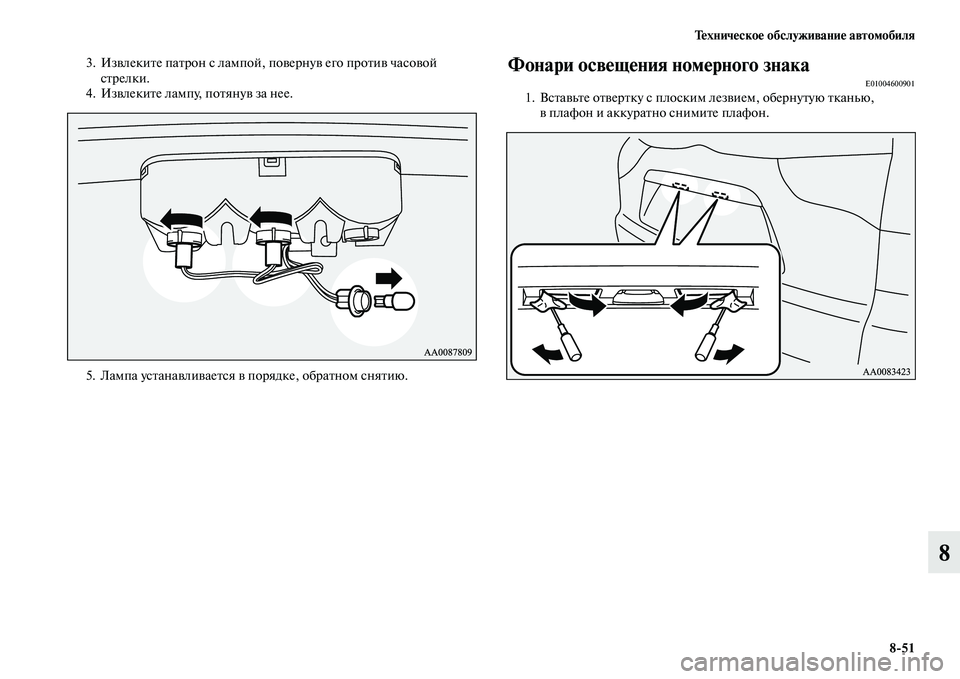

3. Извлеките патрон с лампой, повернув его против часовой
стрелки.
4. Извлеките лампу, потянув за нее.
5. Лампа устанавливается в порядке, обратном снятию.Фонари освещения номерного знакаE010046009011. Вставьте отвертку с плоским лезвием, обернутую тканью,
в плафон и аккуратно снимите плафон.

8'52 Техническое обслуживание автомобиля
8

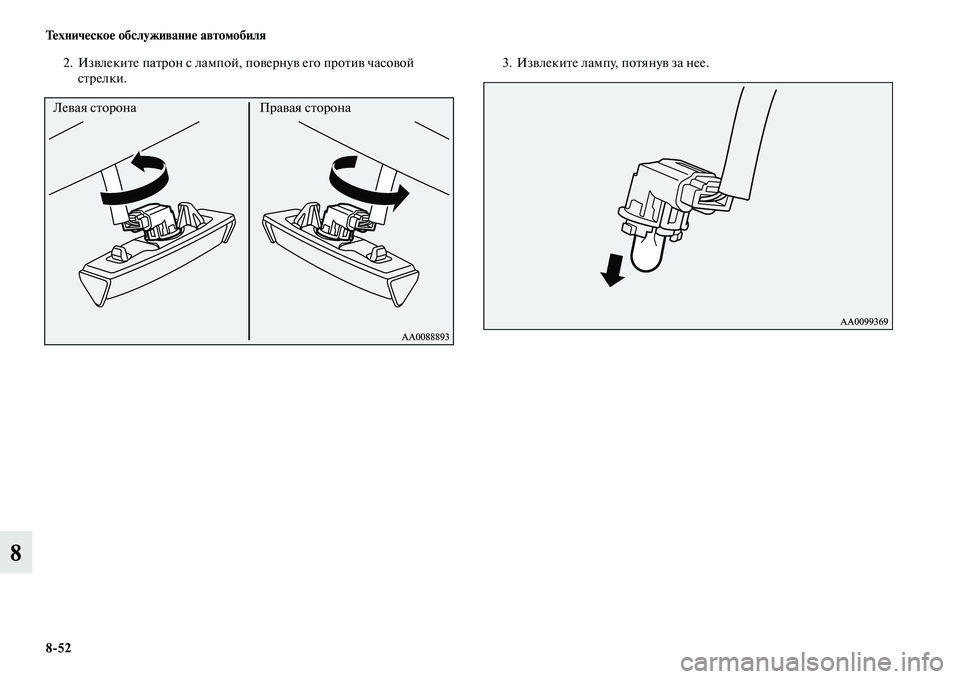

2. Извлеките патрон с лампой, повернув его против часовой
стрелки.3. Извлеките лампу, потянув за нее.
Левая сторона Правая сторона
