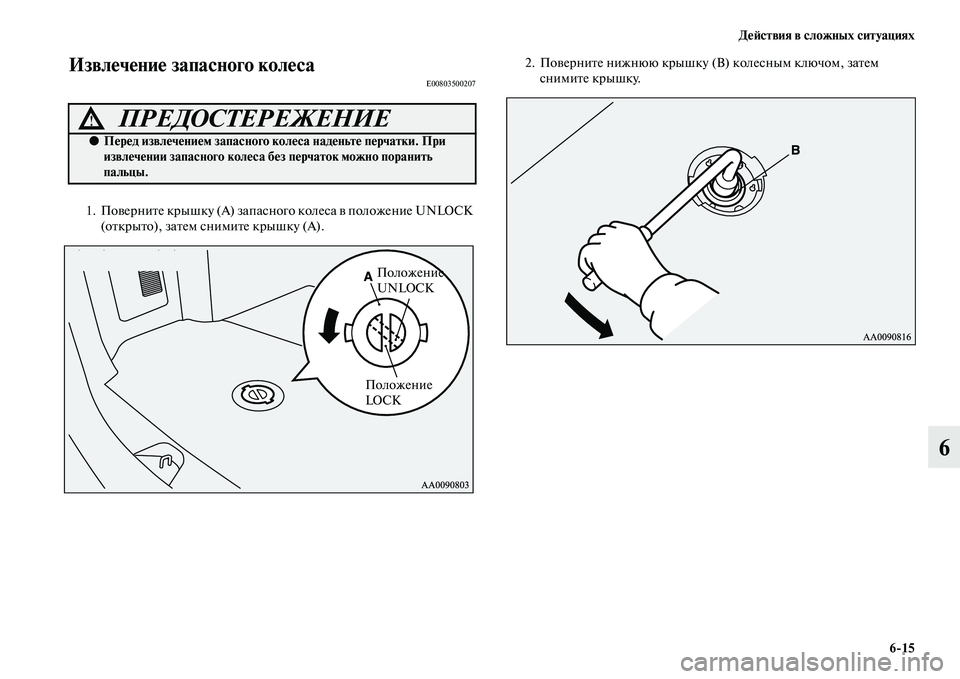

Извлечение запасного колесаE00803500207
1. Поверните крышку (А) запасного колеса в положение UNLOCK
(открыто), затем снимите крышку (А).2. Поверните нижнюю крышку (В) колесным ключом, затем
снимите крышку.
ПРЕДОСТЕРЕЖЕНИЕ!
●Перед извлечением запасного колеса наденьте перчатки. При
извлечении запасного колеса без перчаток можно поранить
пальцы.
Положение
UNLOCK
Положение
LOCK

6'16 Действия в сложных ситуациях
6

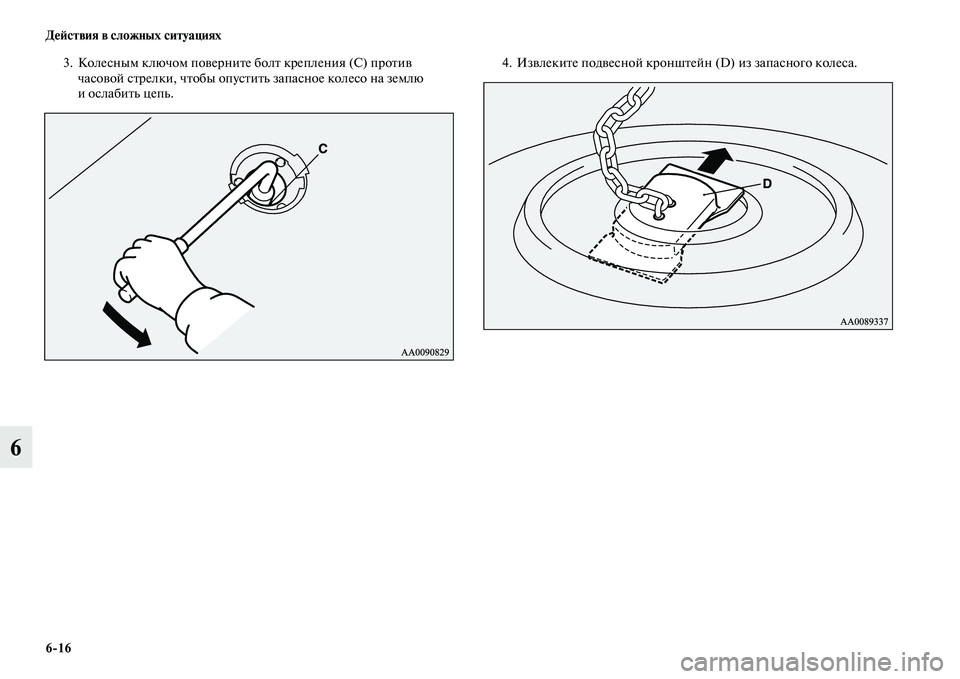

3. Колесным ключом поверните болт крепления (С) против
часовой стрелки, чтобы опустить запасное колесо на землю
и ослабить цепь.4. Извлеките подвесной кронштейн (D) из запасного колеса.

Действия в сложных ситуациях
6'17
6

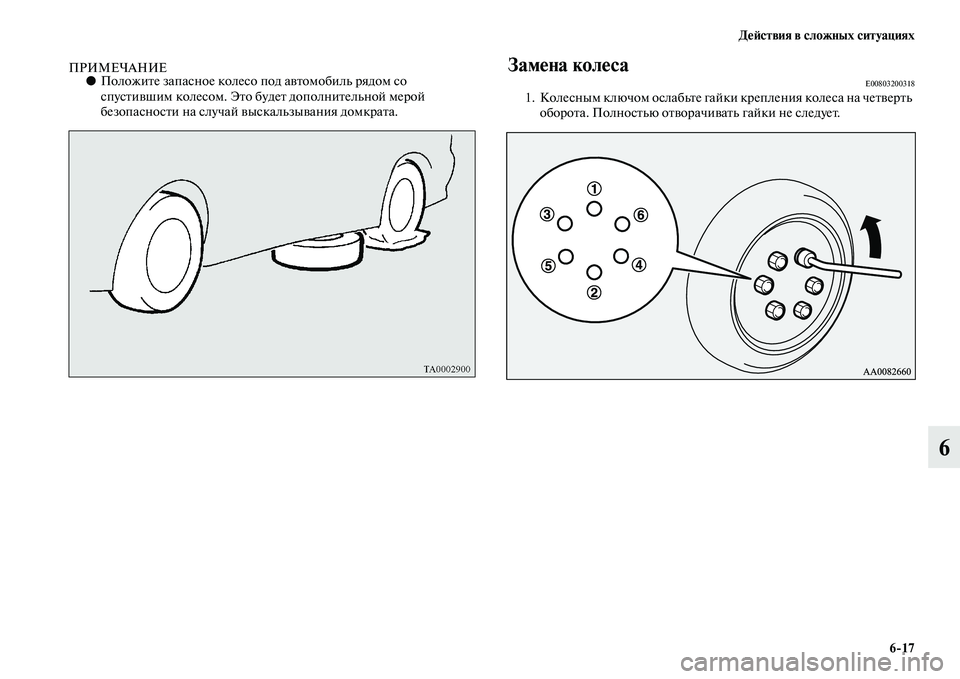

ПРИМЕЧАНИЕ●Положите запасное колесо под автомобиль рядом со
спустившим колесом. Это будет дополнительной мерой
безопасности на случай выскальзывания домкрата.Замена колесаE008032003181. Колесным ключом ослабьте гайки крепления колеса на четверть
оборота. Полностью отворачивать гайки не следует.

6'18 Действия в сложных ситуациях
6

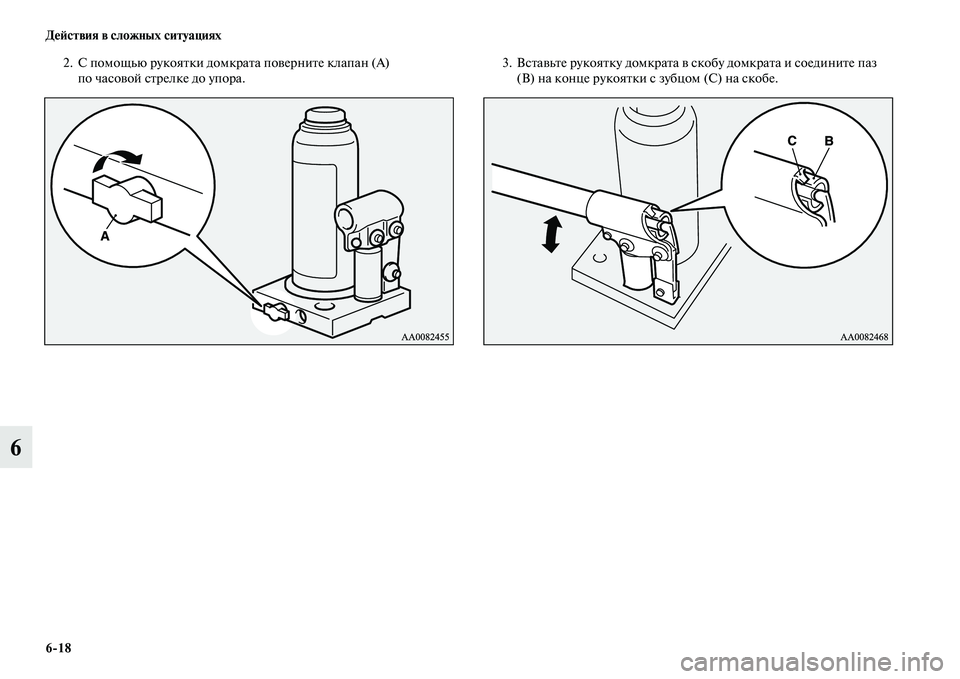

2. С помощью рукоятки домкрата поверните клапан (А)
по часовой стрелке до упора.3. Вставьте рукоятку домкрата в скобу домкрата и соедините паз
(В) на конце рукоятки с зубцом (С) на скобе.

Действия в сложных ситуациях
6'19
6

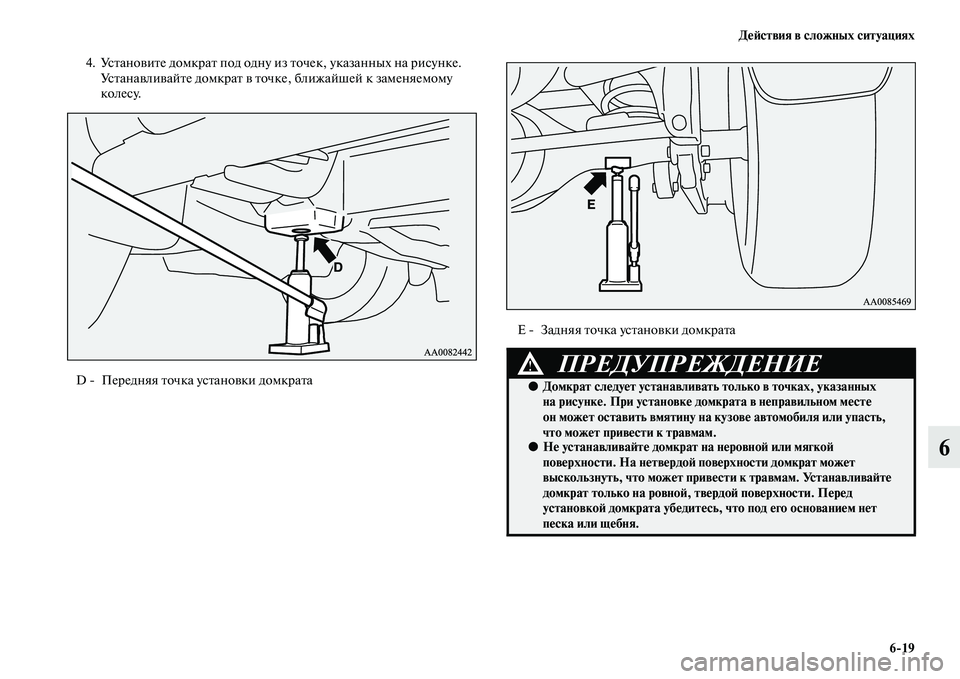

4. Установите домкрат под одну из точек, указанных на рисунке.
Устанавливайте домкрат в точке, ближайшей к заменяемому
колесу.
D  Передняя точка установки домкрата
E  Задняя точка установки домкрата
ПРЕДУПРЕЖДЕНИЕ!
●Домкрат следует устанавливать только в точках, указанных
на рисунке. При установке домкрата в неправильном месте
он может оставить вмятину на кузове автомобиля или упасть,
что может привести к травмам.
●Не устанавливайте домкрат на неровной или мягкой
поверхности. На нетвердой поверхности домкрат может
выскользнуть, что может привести к травмам. Устанавливайте
домкрат только на ровной, твердой поверхности. Перед
установкой домкрата убедитесь, что под его основанием нет
песка или щебня.

6'20 Действия в сложных ситуациях
6

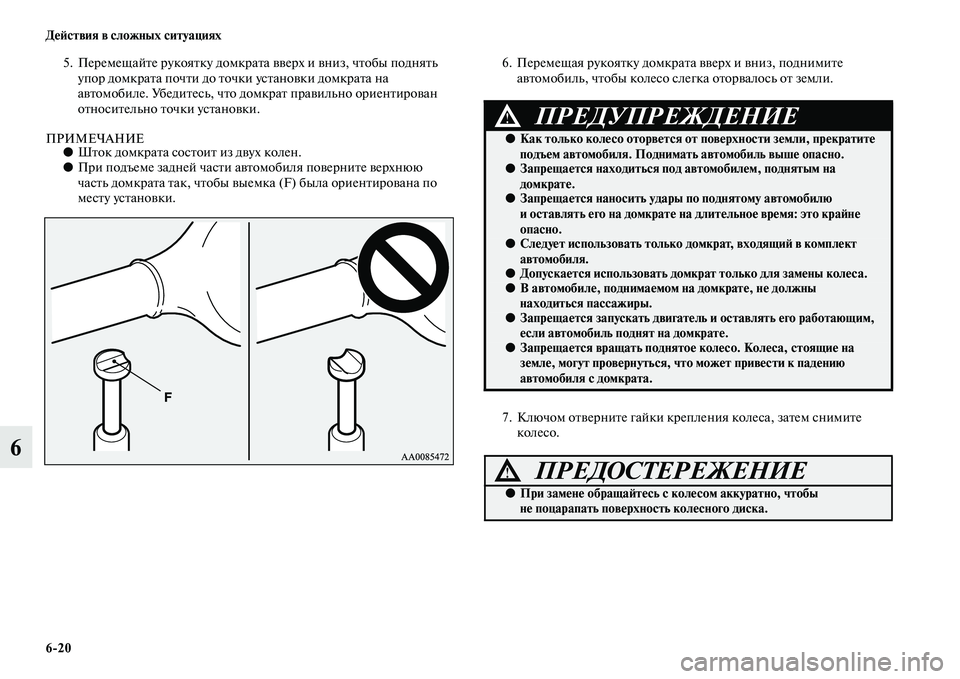

5. Перемещайте рукоятку домкрата вверх и вниз, чтобы поднять
упор домкрата почти до точки установки домкрата на
автомобиле. Убедитесь, что домкрат правильно ориентирован
относительно точки установки.
ПРИМЕЧАНИЕ●Шток домкрата состоит из двух колен.
●При подъеме задней части автомобиля поверните верхнюю
часть домкрата так, чтобы выемка (F) была ориентирована по
месту установки.6. Перемещая рукоятку домкрата вверх и вниз, поднимите
автомобиль, чтобы колесо слегка оторвалось от земли.
7. Ключом отверните гайки крепления колеса, затем снимите
колесо.
ПРЕДУПРЕЖДЕНИЕ!
●Как только колесо оторвется от поверхности земли, прекратите
подъем автомобиля. Поднимать автомобиль выше опасно.
●Запрещается находиться под автомобилем, поднятым на
домкрате.
●Запрещается наносить удары по поднятому автомобилю
и оставлять его на домкрате на длительное время: это крайне
опасно.
●Следует использовать только домкрат, входящий в комплект
автомобиля.
●Допускается использовать домкрат только для замены колеса.●В автомобиле, поднимаемом на домкрате, не должны
находиться пассажиры.
●Запрещается запускать двигатель и оставлять его работающим,
если автомобиль поднят на домкрате.
●Запрещается вращать поднятое колесо. Колеса, стоящие на
земле, могут провернуться, что может привести к падению
автомобиля с домкрата.
ПРЕДОСТЕРЕЖЕНИЕ!
●При замене обращайтесь с колесом аккуратно, чтобы
не поцарапать поверхность колесного диска.

Действия в сложных ситуациях
6'21
6

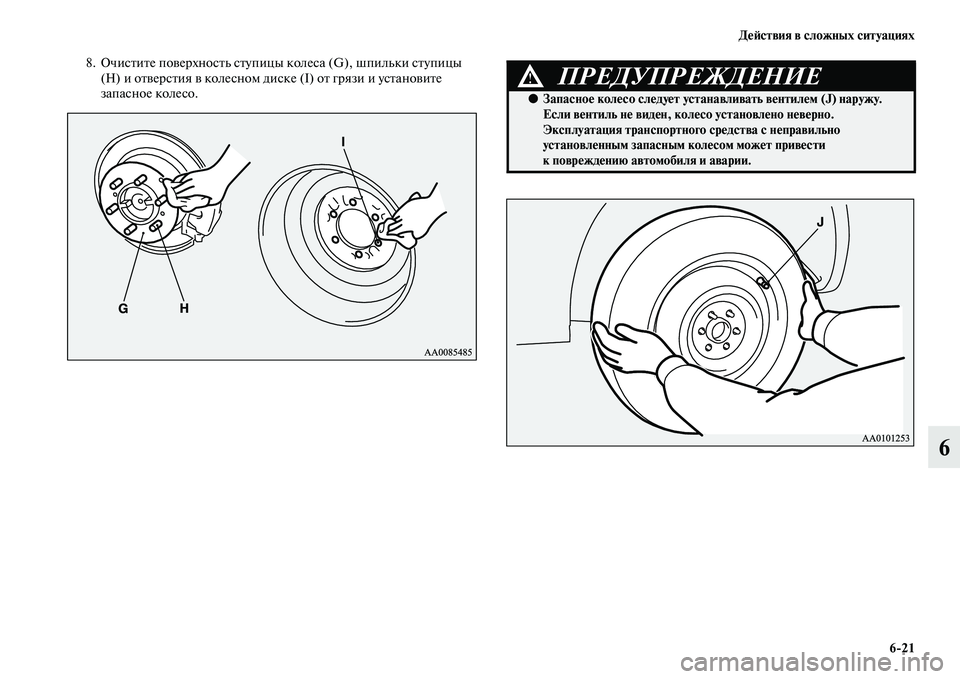

8. Очистите поверхность ступицы колеса (G), шпильки ступицы
(H) и отверстия в колесном диске (I) от грязи и установите
запасное колесо.
ПРЕДУПРЕЖДЕНИЕ!
●Запасное колесо следует устанавливать вентилем (J) наружу.
Если вентиль не виден, колесо установлено неверно.
Эксплуатация транспортного средства с неправильно
установленным запасным колесом может привести
к повреждению автомобиля и аварии.

6'22 Действия в сложных ситуациях
6

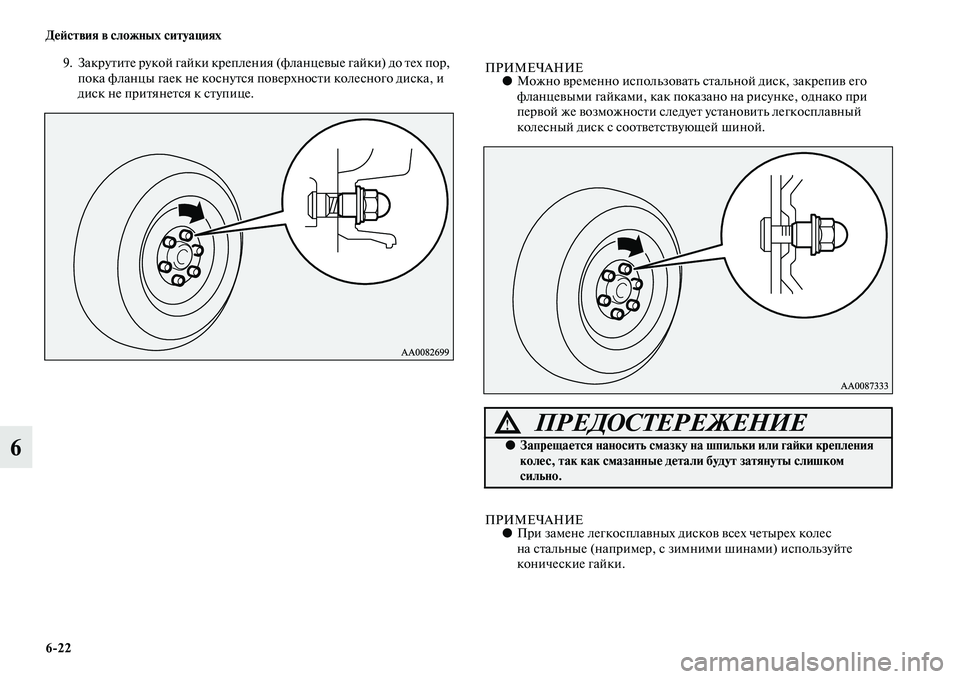

9. Закрутите рукой гайки крепления (фланцевые гайки) до тех пор,
пока фланцы гаек не коснутся поверхности колесного диска, и
диск не притянется к ступице.ПРИМЕЧАНИЕ●Можно временно использовать стальной диск, закрепив его
фланцевыми гайками, как показано на рисунке, однако при
первой же возможности следует установить легкосплавный
колесный диск с соответствующей шиной.
ПРИМЕЧАНИЕ●При замене легкосплавных дисков всех четырех колес
на стальные (например, с зимними шинами) используйте
конические гайки.
ПРЕДОСТЕРЕЖЕНИЕ!
●Запрещается наносить смазку на шпильки или гайки крепления
колес, так как смазанные детали будут затянуты слишком
сильно.
