2014 MITSUBISHI PAJERO SPORT Руководство по эксплуатации и техобслуживанию (in Russian)

Техническое обслуживание автомобиля
8'37
8

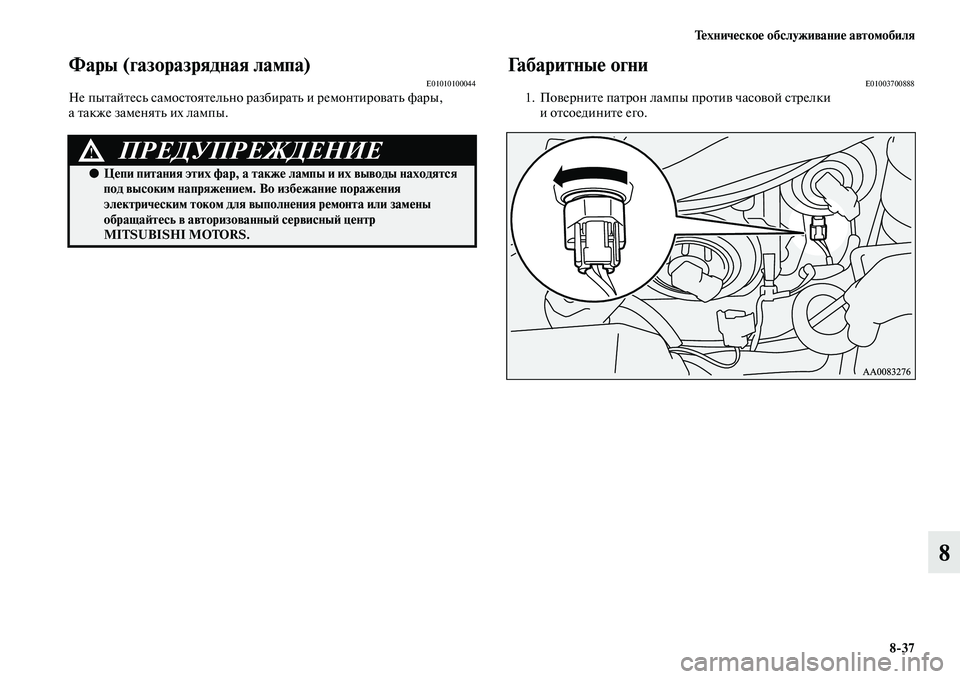

Фары (газоразрядная лампа)E01010100044Не пытайтесь самостоятельно разбирать и ремонтировать фары,
а также заменять их лампы.
Габаритные огниE010037008881. Поверните патрон лампы против часовой стрелки
и отсоедините его.
ПРЕДУПРЕЖДЕНИЕ!
●Цепи питания этих фар, а также лампы и их выводы находятся
под высоким напряжением. Во избежание поражения
электрическим током для выполнения ремонта или замены
обращайтесь в авторизованный сервисный центр
MITSUBISHI MOTORS.

8'38 Техническое обслуживание автомобиля
8

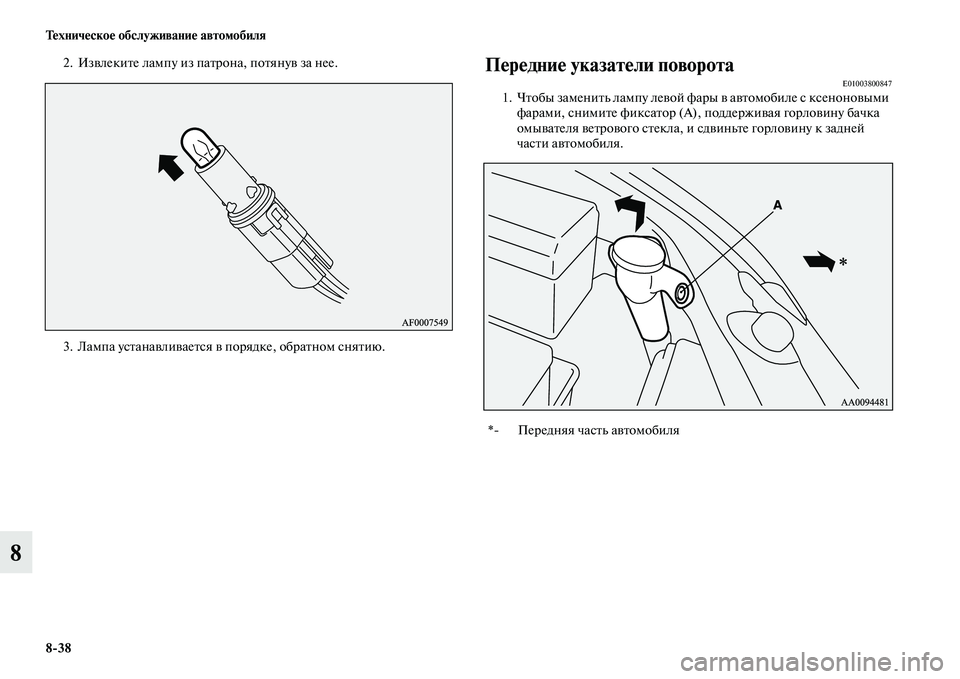

2. Извлеките лампу из патрона, потянув за нее.
3. Лампа устанавливается в порядке, обратном снятию.Передние указатели поворотаE010038008471. Чтобы заменить лампу левой фары в автомобиле с ксеноновыми
фарами, снимите фиксатор (А), поддерживая горловину бачка
омывателя ветрового стекла, и сдвиньте горловину к задней
части автомобиля.
* Передняя часть автомобиля

Техническое обслуживание автомобиля
8'39
8
2. Поверните патрон лампы против часовой стрелки и
отсоедините его.3. Извлеките лампу из патрона, нажав на нее и повернув против
часовой стрелки.
4. Лампа устанавливается в порядке, обратном снятию.

8'40 Техническое обслуживание автомобиля
8
Боковые повторители указателей поворота
(на крыльях)*
E010039006041. Чтобы извлечь лампу бокового повторителя указателя поворота,
вставьте под плафон спереди отвертку с плоским лезвием,
обернутую тканью, затем аккуратно отожмите плафон от кузова.2. Извлеките патрон с лампой, повернув его против часовой
стрелки.
Передняя часть
автомобиля

Техническое обслуживание автомобиля
8'41
8
3. Извлеките лампу, потянув за нее. 4. Лампа устанавливается в порядке, обратном снятию.
ПРИМЕЧАНИЕ●При установке плафона сначала вставляйте его задний край.
Боковые повторители указателей поворота
(на наружных зеркалах заднего вида)*
E01003900617В боковых повторителях указателей поворота (на наружных зеркалах
заднего вида) вместо лампы накаливания используется светодиод.
Для ремонта или замены рекомендуется обратиться
в авторизованный сервисный центр MITSUBISHI MOTORS.
Передняя часть
автомобиля

8'42 Техническое обслуживание автомобиля
8

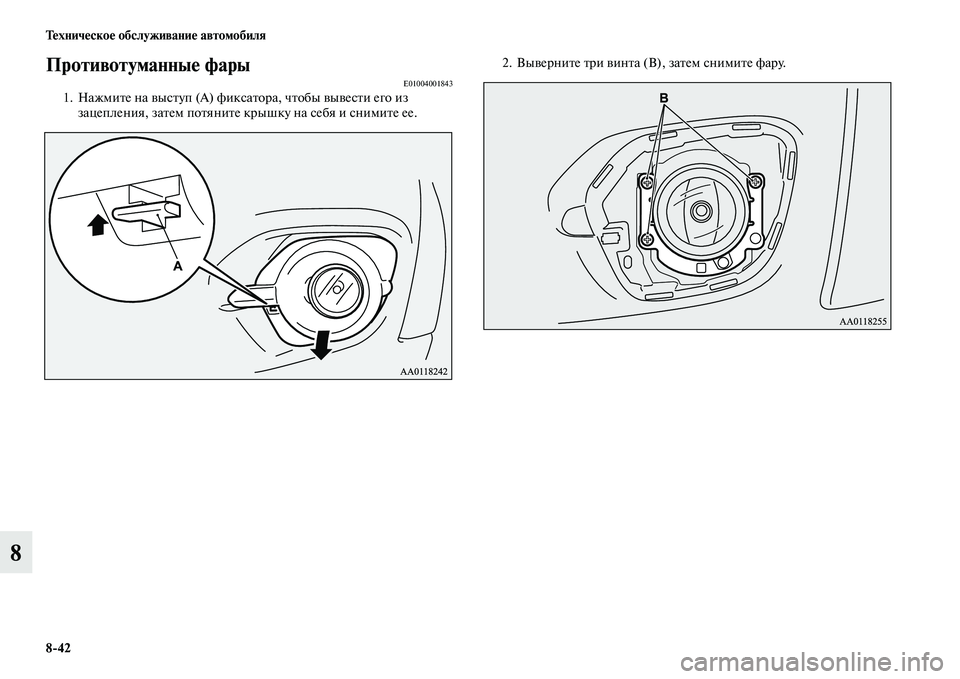

Противотуманные фарыE010040018431. Нажмите на выступ (А) фиксатора, чтобы вывести его из
зацепления, затем потяните крышку на себя и снимите ее.2. Выверните три винта (В), затем снимите фару.

Техническое обслуживание автомобиля
8'43
8
ПРИМЕЧАНИЕ●При откручивании винтов следите, чтобы случайно не начать
крутить винт регулировки света фар (С).3. Нажмите на язычок (D) на разъеме и потяните разъем (E),
чтобы отсоединить его.

8'44 Техническое обслуживание автомобиля
8
4. Поверните лампу (F) против часовой стрелки, а затем извлеките
ее.
5. Лампа устанавливается в порядке, обратном порядку снятия.
ПРЕДОСТЕРЕЖЕНИЕ!
●При обращении с галогенными лампами следует соблюдать
осторожность. Газ в колбе галогенной лампы находится под
высоким давлением, поэтому при падении, ударе или задевании
за твердый предмет она может взорваться.
●Запрещается прикасаться к колбе галогенной лампы руками,
грязными перчатками и т. д.
При включении фары жир с рук может привести к повреждению
лампы.
Грязную поверхность стекла следует протереть спиртом,
растворителем для краски и т. п. Устанавливать лампу следует
только после тщательного просушивания.
