2014 MITSUBISHI PAJERO SPORT Руководство по эксплуатации и техобслуживанию (in Russian)

Начало движения и вождение автомобиля
4'21
4

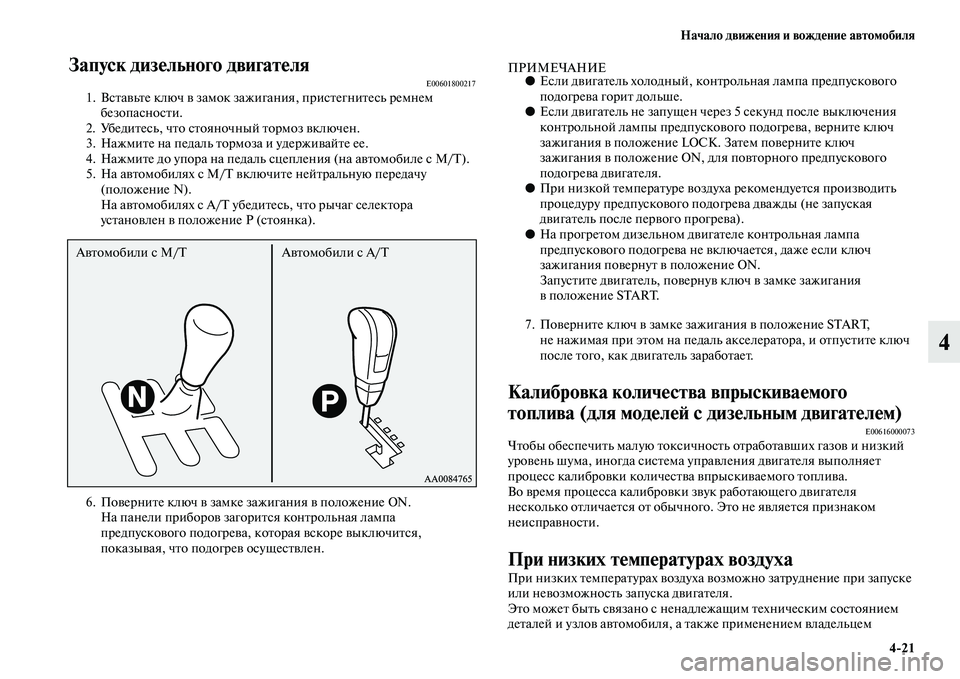

Запуск дизельного двигателяE006018002171. Вставьте ключ в замок зажигания, пристегнитесь ремнем
безопасности.
2. Убедитесь, что стояночный тормоз включен.
3. Нажмите на педаль тормоза и удерживайте ее.
4. Нажмите до упора на педаль сцепления (на автомобиле с M/T).
5. На автомобилях с M/T включите нейтральную передачу
(положение N).
На автомобилях с A/T убедитесь, что рычаг селектора
установлен в положение Р (стоянка).
6. Поверните ключ в замке зажигания в положение ON.
На панели приборов загорится контрольная лампа
предпускового подогрева, которая вскоре выключится,
показывая, что подогрев осуществлен.
ПРИМЕЧАНИЕ●Если двигатель холодный, контрольная лампа предпускового
подогрева горит дольше.
●Если двигатель не запущен через 5 секунд после выключения
контрольной лампы предпускового подогрева, верните ключ
зажигания в положение LOCK. Затем поверните ключ
зажигания в положение ON, для повторного предпускового
подогрева двигателя.
●При низкой температуре воздуха рекомендуется производить
процедуру предпускового подогрева дважды (не запуская
двигатель после первого прогрева).
●На прогретом дизельном двигателе контрольная лампа
предпускового подогрева не включается, даже если ключ
зажигания повернут в положение ON.
Запустите двигатель, повернув ключ в замке зажигания
вположение START.
7. Поверните ключ в замке зажигания в положение START,
не нажимая при этом на педаль акселератора, и отпустите ключ
после того, как двигатель заработает.
Калибровка количества впрыскиваемого
топлива (для моделей с дизельным двигателем)
E00616000073Чтобы обеспечить малую токсичность отработавших газов и низкий
уровень шума, иногда система управления двигателя выполняет
процесс калибровки количества впрыскиваемого топлива.
Во время процесса калибровки звук работающего двигателя
несколько отличается от обычного. Это не является признаком
неисправности.
При низких температурах воздуха
При низких температурах воздуха возможно затруднение при запуске
или невозможность запуска двигателя.
Это может быть связано с ненадлежащим техническим состоянием
деталей и узлов автомобиля, а также применением владельцем
Автомобили с M/T Автомобили с A/T

4'22 Начало движения и вождение автомобиля
4
несоответствующих эксплуатационных материалов и жидкостей.
Кроме того, воздействие низкой температуры проявляется
в естественном изменении физических свойств эксплуатационных
материалов, жидкостей и деталей автомобиля, вследствие чего работа
некоторых узлов, агрегатов и элементов конструкции автомобиля
может отличаться от нормальной.
В случае затруднений при эксплуатации или невозможности запуска
двигателя при низких температурах рекомендуется обратиться
в авторизованный сервисный центр MITSUBISHI MOTORS.

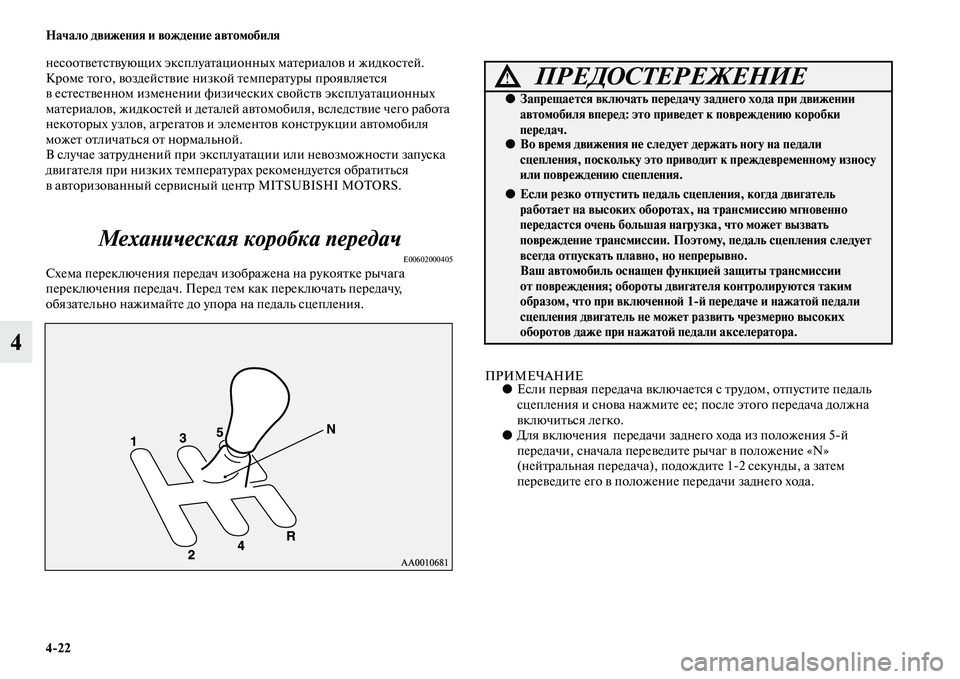

Механическая коробка передач
E00602000405Схема переключения передач изображена на рукоятке рычага
переключения передач. Перед тем как переключать передачу,
обязательно нажимайте до упора на педаль сцепления.
ПРИМЕЧАНИЕ●Если первая передача включается с трудом, отпустите педаль
сцепления и снова нажмите ее; после этого передача должна
включиться легко.
●Для включения передачи заднего хода из положения 5й
передачи, сначала переведите рычаг в положение «N»
(нейтральная передача), подождите 12 секунды, а затем
переведите его в положение передачи заднего хода.
ПРЕДОСТЕРЕЖЕНИЕ!
●Запрещается включать передачу заднего хода при движении
автомобиля вперед: это приведет к повреждению коробки
передач.
●Во время движения не следует держать ногу на педали
сцепления, поскольку это приводит к преждевременному износу
или повреждению сцепления.
●Если резко отпустить педаль сцепления, когда двигатель
работает на высоких оборотах, на трансмиссию мгновенно
передастся очень большая нагрузка, что может вызвать
повреждение трансмиссии. Поэтому, педаль сцепления следует
всегда отпускать плавно, но непрерывно.
Ваш автомобиль оснащен функцией защиты трансмиссии
от повреждения; обороты двигателя контролируются таким
образом, что при включенной 1'й передаче и нажатой педали
сцепления двигатель не может развить чрезмерно высоких
оборотов даже при нажатой педали акселератора.

Начало движения и вождение автомобиля
4'23
4

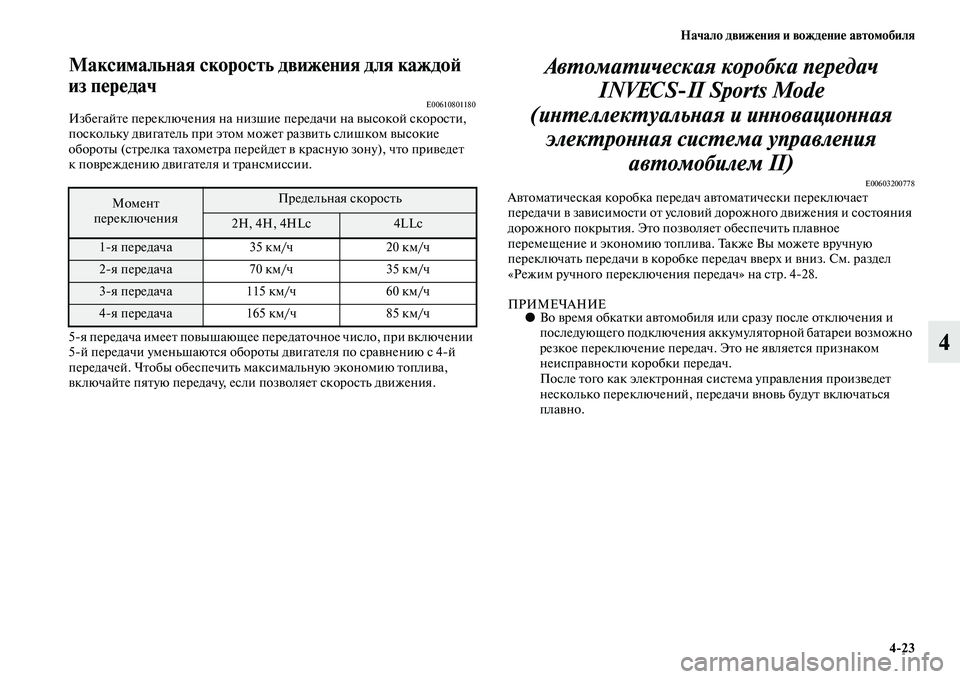

Максимальная скорость движения для каждой
из передач
E00610801180Избегайте переключения на низшие передачи на высокой скорости,
поскольку двигатель при этом может развить слишком высокие
обороты (стрелка тахометра перейдет в красную зону), что приведет
к повреждению двигателя и трансмиссии.
5я передача имеет повышающее передаточное число, при включении
5й передачи уменьшаются обороты двигателя по сравнению с 4й
передачей. Чтобы обеспечить максимальную экономию топлива,
включайте пятую передачу, если позволяет скорость движения.
Автоматическая коробка передач
INVECSII Sports Mode
(интеллектуальная и инновационная
электронная система управления
автомобилем II)
E00603200778Автоматическая коробка передач автоматически переключает
передачи в зависимости от условий дорожного движения и состояния
дорожного покрытия. Это позволяет обеспечить плавное
перемещение и экономию топлива. Также Вы можете вручную
переключать передачи в коробке передач вверх и вниз. См. раздел
«Режим ручного переключения передач» на стр. 428.
ПРИМЕЧАНИЕ●Во время обкатки автомобиля или сразу после отключения и
последующего подключения аккумуляторной батареи возможно
резкое переключение передач. Это не является признаком
неисправности коробки передач.
После того как электронная система управления произведет
несколько переключений, передачи вновь будут включаться
плавно.
Момент
переключенияПредельная скорость
2H, 4H, 4HLc4LLc
1я передача 35 км/ч 20 км/ч
2я передача 70 км/ч 35 км/ч
3я передача 115 км/ч 60 км/ч
4я передача 165 км/ч 85 км/ч

4'24 Начало движения и вождение автомобиля
4

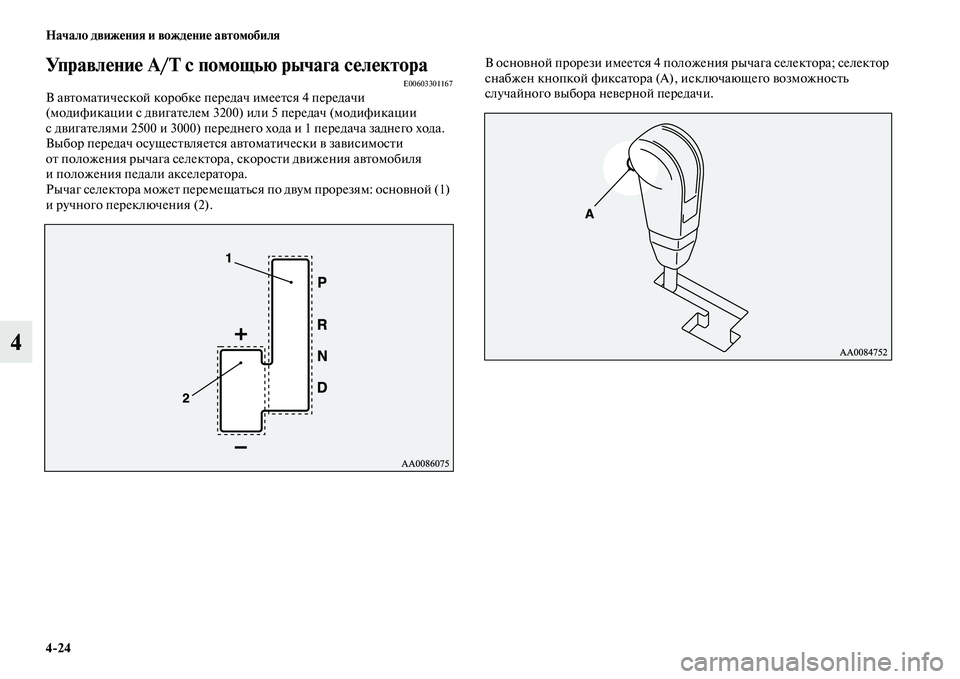

Управление A/T с помощью рычага селектораE00603301167В автоматической коробке передач имеется 4 передачи
(модификации с двигателем 3200) или 5 передач (модификации
с двигателями 2500 и 3000) переднего хода и 1 передача заднего хода.
Выбор передач осуществляется автоматически в зависимости
от положения рычага селектора, скорости движения автомобиля
и положения педали акселератора.
Рычаг селектора может перемещаться по двум прорезям: основной (1)
и ручного переключения (2).В основной прорези имеется 4 положения рычага селектора; селектор
снабжен кнопкой фиксатора (А), исключающего возможность
случайного выбора неверной передачи.

Начало движения и вождение автомобиля
4'25
4

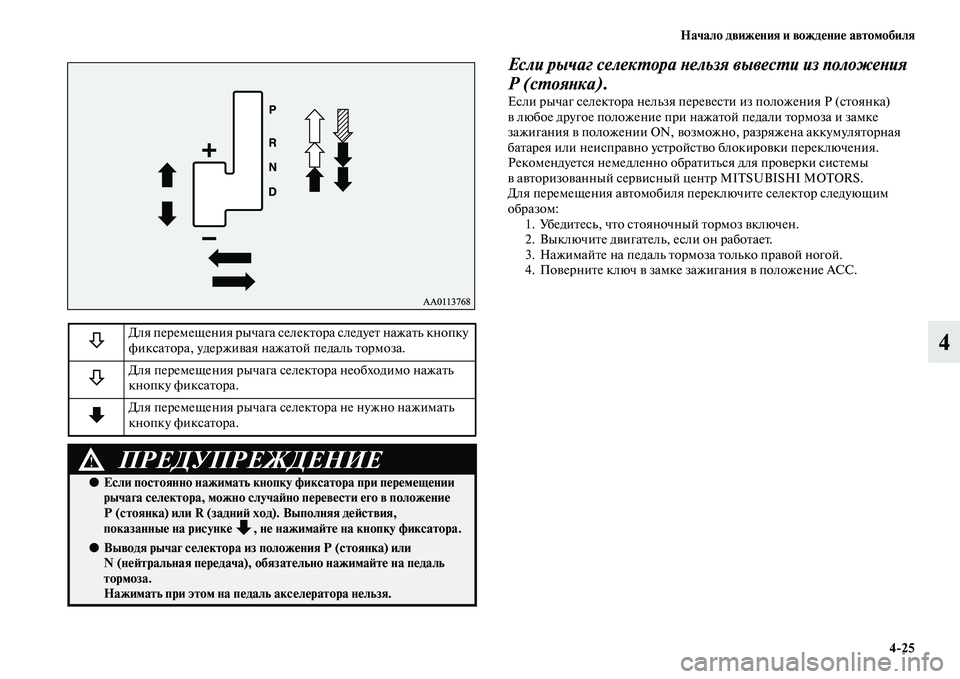

Если рычаг селектора нельзя вывести из положения
Р (стоянка).
Если рычаг селектора нельзя перевести из положения Р (стоянка)
в любое другое положение при нажатой педали тормоза и замке
зажигания в положении ON, возможно, разряжена аккумуляторная
батарея или неисправно устройство блокировки переключения.
Рекомендуется немедленно обратиться для проверки системы
в авторизованный сервисный центр MITSUBISHI MOTORS.
Для перемещения автомобиля переключите селектор следующим
образом:
1. Убедитесь, что стояночный тормоз включен.
2. Выключите двигатель, если он работает.
3. Нажимайте на педаль тормоза только правой ногой.
4. Поверните ключ в замке зажигания в положение ACC.
Для перемещения рычага селектора следует нажать кнопку
фиксатора, удерживая нажатой педаль тормоза.
Для перемещения рычага селектора необходимо нажать
кнопку фиксатора.
Для перемещения рычага селектора не нужно нажимать
кнопку фиксатора.
ПРЕДУПРЕЖДЕНИЕ!
●Если постоянно нажимать кнопку фиксатора при перемещении
рычага селектора, можно случайно перевести его в положение
Р (стоянка) или R (задний ход). Выполняя действия,
показанные на рисунке , не нажимайте на кнопку фиксатора.
●Выводя рычаг селектора из положения Р (стоянка) или
N (нейтральная передача), обязательно нажимайте на педаль
тормоза.
Нажимать при этом на педаль акселератора нельзя.

4'26 Начало движения и вождение автомобиля
4

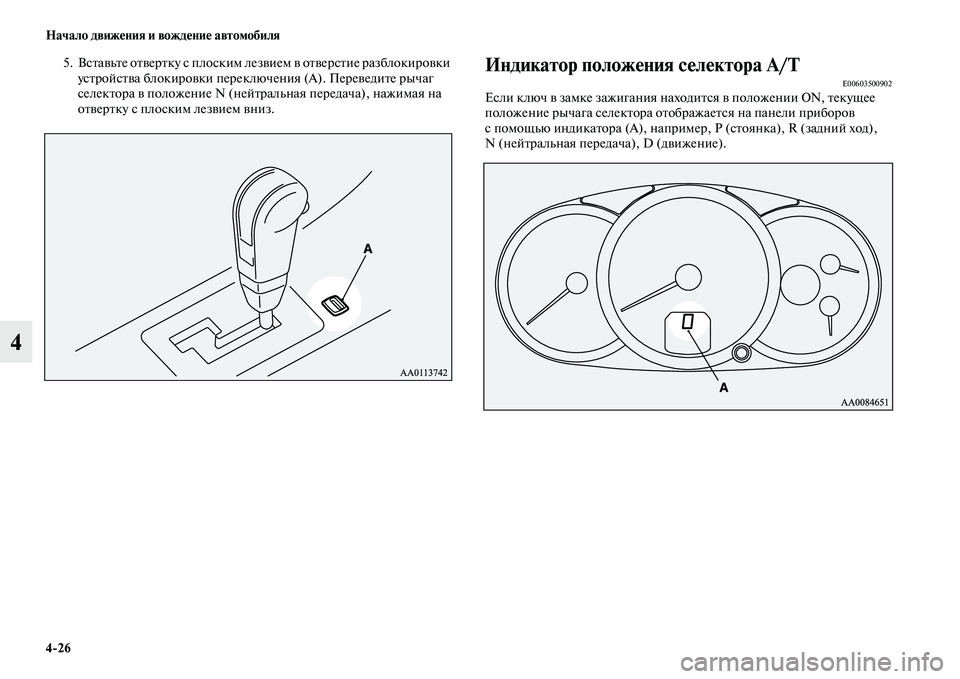

5. Вставьте отвертку с плоским лезвием в отверстие разблокировки
устройства блокировки переключения (А). Переведите рычаг
селектора в положение N (нейтральная передача), нажимая на
отвертку с плоским лезвием вниз.Индикатор положения селектора A/TE00603500902Если ключ в замке зажигания находится в положении ON, текущее
положение рычага селектора отображается на панели приборов
с помощью индикатора (А), например, P (стоянка), R (задний ход),
N (нейтральная передача), D (движение).

Начало движения и вождение автомобиля
4'27
4

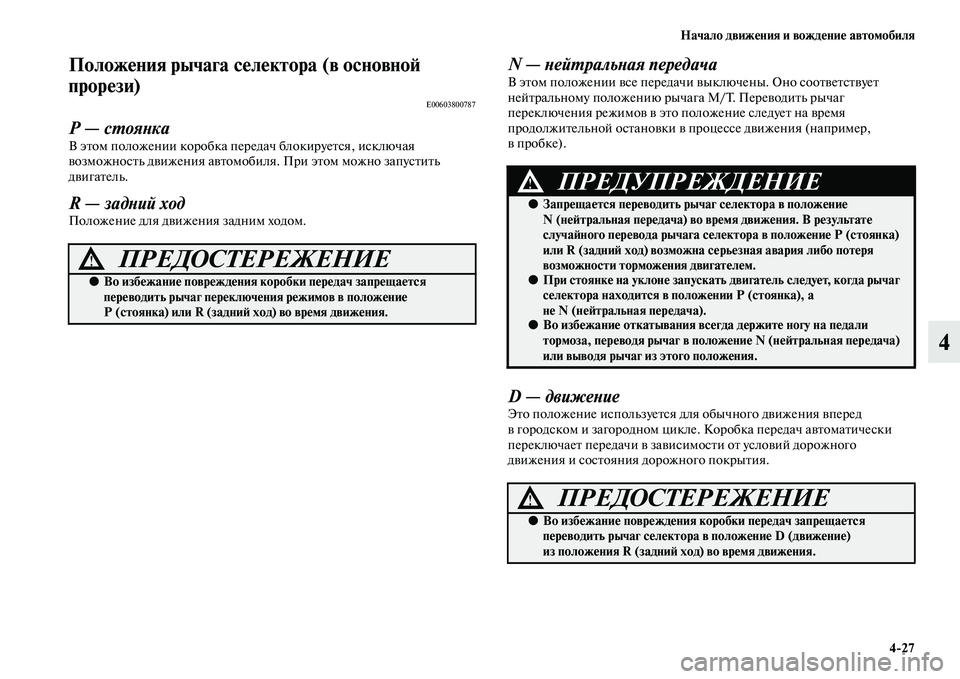

Положения рычага селектора (в основной
прорези)
E00603800787
Р — стоянка
В этом положении коробка передач блокируется, исключая
возможность движения автомобиля. При этом можно запустить
двигатель.
R — задний ход
Положение для движения задним ходом.
N — нейтральная передачаВ этом положении все передачи выключены. Оно соответствует
нейтральному положению рычага M/T. Переводить рычаг
переключения режимов в это положение следует на время
продолжительной остановки в процессе движения (например,
впробке).
D — движение
Это положение используется для обычного движения вперед
в городском и загородном цикле. Коробка передач автоматически
переключает передачи в зависимости от условий дорожного
движения и состояния дорожного покрытия.
ПРЕДОСТЕРЕЖЕНИЕ!
●Во избежание повреждения коробки передач запрещается
переводить рычаг переключения режимов в положение
Р (стоянка) или R (задний ход) во время движения.
ПРЕДУПРЕЖДЕНИЕ!
●Запрещается переводить рычаг селектора в положение
N (нейтральная передача) во время движения. В результате
случайного перевода рычага селектора в положение Р (стоянка)
или R (задний ход) возможна серьезная авария либо потеря
возможности торможения двигателем.
●При стоянке на уклоне запускать двигатель следует, когда рычаг
селектора находится в положении Р (стоянка), а
не N (нейтральная передача).
●Во избежание откатывания всегда держите ногу на педали
тормоза, переводя рычаг в положение N (нейтральная передача)
или выводя рычаг из этого положения.
ПРЕДОСТЕРЕЖЕНИЕ!
●Во избежание повреждения коробки передач запрещается
переводить рычаг селектора в положение D (движение)
из положения R (задний ход) во время движения.

4'28 Начало движения и вождение автомобиля
4

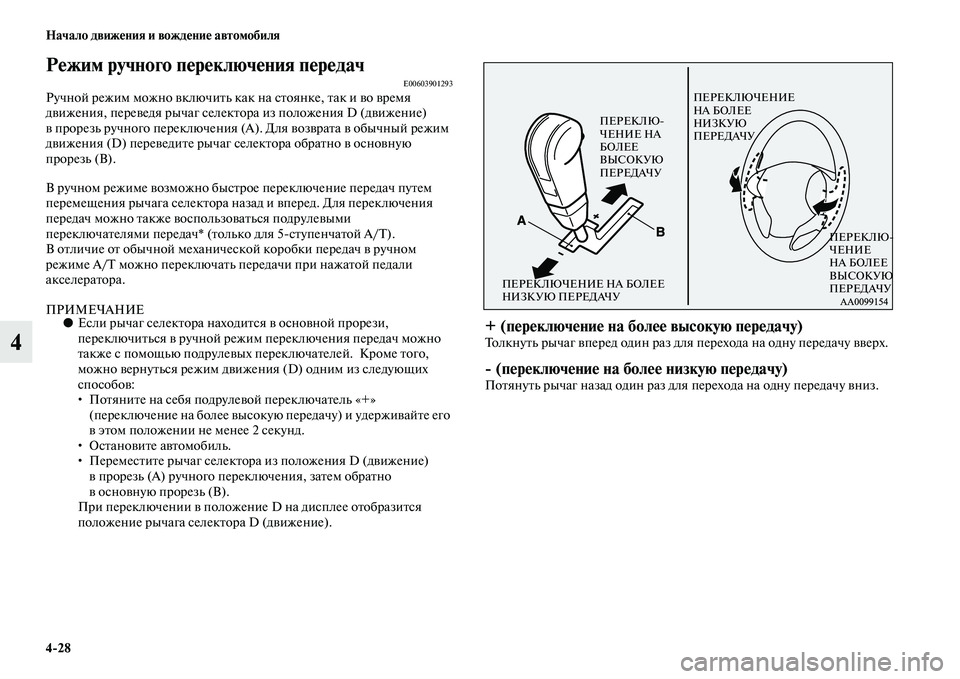

Режим ручного переключения передачE00603901293Ручной режим можно включить как на стоянке, так и во время
движения, переведя рычаг селектора из положения D (движение)
в прорезь ручного переключения (А). Для возврата в обычный режим
движения (D) переведите рычаг селектора обратно в основную
прорезь (B).
В ручном режиме возможно быстрое переключение передач путем
перемещения рычага селектора назад и вперед. Для переключения
передач можно также воспользоваться подрулевыми
переключателями передач* (только для 5ступенчатой А/Т).
В отличие от обычной механической коробки передач в ручном
режиме A/T можно переключать передачи при нажатой педали
акселератора.
ПРИМЕЧАНИЕ●Если рычаг селектора находится в основной прорези,
переключиться в ручной режим переключения передач можно
также с помощью подрулевых переключателей. Кроме того,
можно вернуться режим движения (D) одним из следующих
способов:
• Потяните на себя подрулевой переключатель «+»
(переключение на более высокую передачу) и удерживайте его
в этом положении не менее 2 секунд.
• Остановите автомобиль.
• Переместите рычаг селектора из положения D (движение)
в прорезь (A) ручного переключения, затем обратно
в основную прорезь (B).
При переключении в положение D на дисплее отобразится
положение рычага селектора D (движение).+ (переключение на более высокую передачу)То л к н у т ь р ы ч а г в п е р е д о д и н р а з д л я перехода на одну передачу вверх.
' (переключение на более низкую передачу)Потянуть рычаг назад один раз для перехода на одну передачу вниз.
ПЕРЕКЛЮЧЕНИЕ НА БОЛЕЕ
НИЗКУЮ ПЕРЕДАЧУПЕРЕКЛЮЧЕНИЕ
НА БОЛЕЕ
НИЗКУЮ
ПЕРЕДАЧУ ПЕРЕКЛЮ
ЧЕНИЕ НА
БОЛЕЕ
ВЫСОКУЮ
ПЕРЕДАЧУ
ПЕРЕКЛЮ
ЧЕНИЕ
НА БОЛЕЕ
ВЫСОКУЮ
ПЕРЕДАЧУ
