2014 MITSUBISHI PAJERO SPORT Руководство по эксплуатации и техобслуживанию (in Russian)

Техническое обслуживание автомобиля
8'21

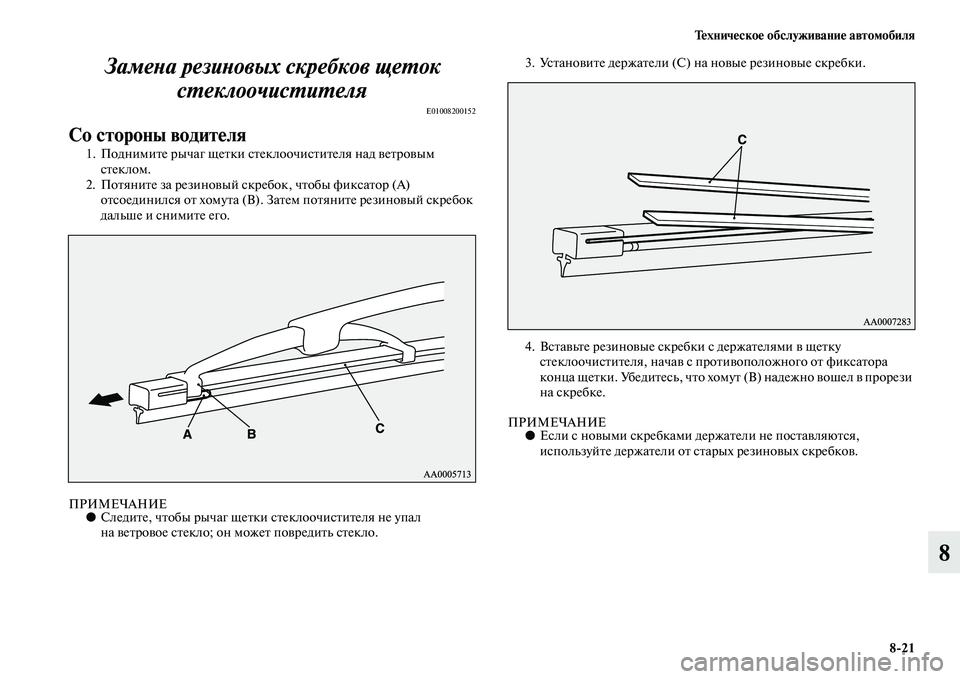

8 Замена резиновых скребков щеток
стеклоочистителя
E01008200152
Со стороны водителя
1. Поднимите рычаг щетки стеклоочистителя над ветровым
стеклом.
2. Потяните за резиновый скребок, чтобы фиксатор (А)
отсоединился от хомута (В). Затем потяните резиновый скребок
дальше и снимите его.
ПРИМЕЧАНИЕ●Следите, чтобы рычаг щетки стеклоочистителя не упал
на ветровое стекло; он может повредить стекло.3. Установите держатели (С) на новые резиновые скребки.
4. Вставьте резиновые скребки с держателями в щетку
стеклоочистителя, начав с противоположного от фиксатора
конца щетки. Убедитесь, что хомут (В) надежно вошел в прорези
на скребке.
ПРИМЕЧАНИЕ●Если с новыми скребками держатели не поставляются,
используйте держатели от старых резиновых скребков.

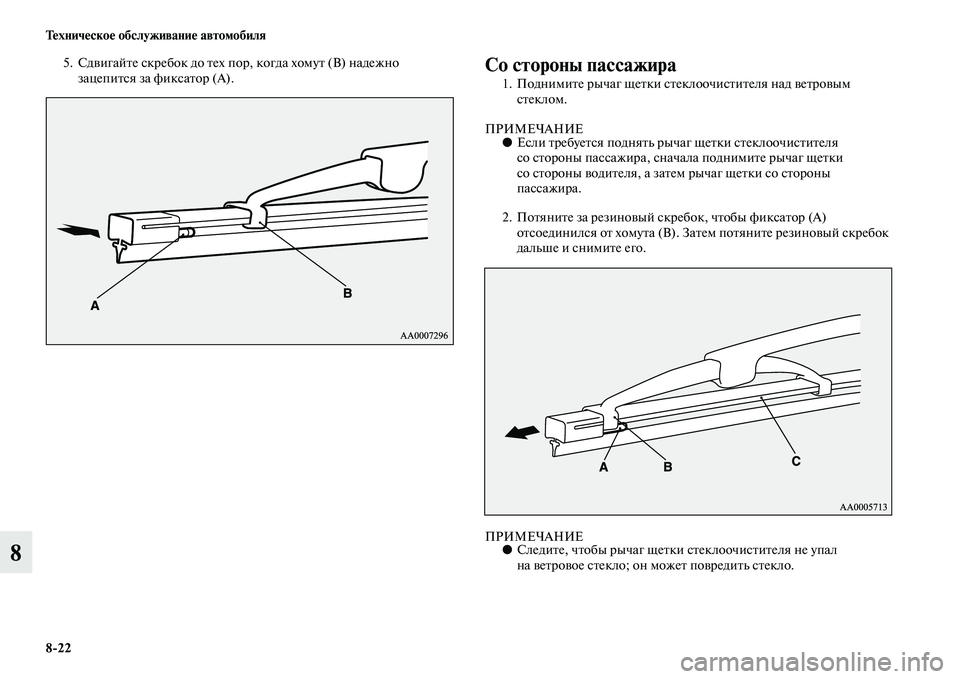

8'22 Техническое обслуживание автомобиля
8
5. Сдвигайте скребок до тех пор, когда хомут (В) надежно
зацепится за фиксатор (А).Со стороны пассажира
1. Поднимите рычаг щетки стеклоочистителя над ветровым
стеклом.
ПРИМЕЧАНИЕ●Если требуется поднять рычаг щетки стеклоочистителя
со стороны пассажира, сначала поднимите рычаг щетки
со стороны водителя, а затем рычаг щетки со стороны
пассажира.
2. Потяните за резиновый скребок, чтобы фиксатор (А)
отсоединился от хомута (В). Затем потяните резиновый скребок
дальше и снимите его.
ПРИМЕЧАНИЕ●Следите, чтобы рычаг щетки стеклоочистителя не упал
на ветровое стекло; он может повредить стекло.

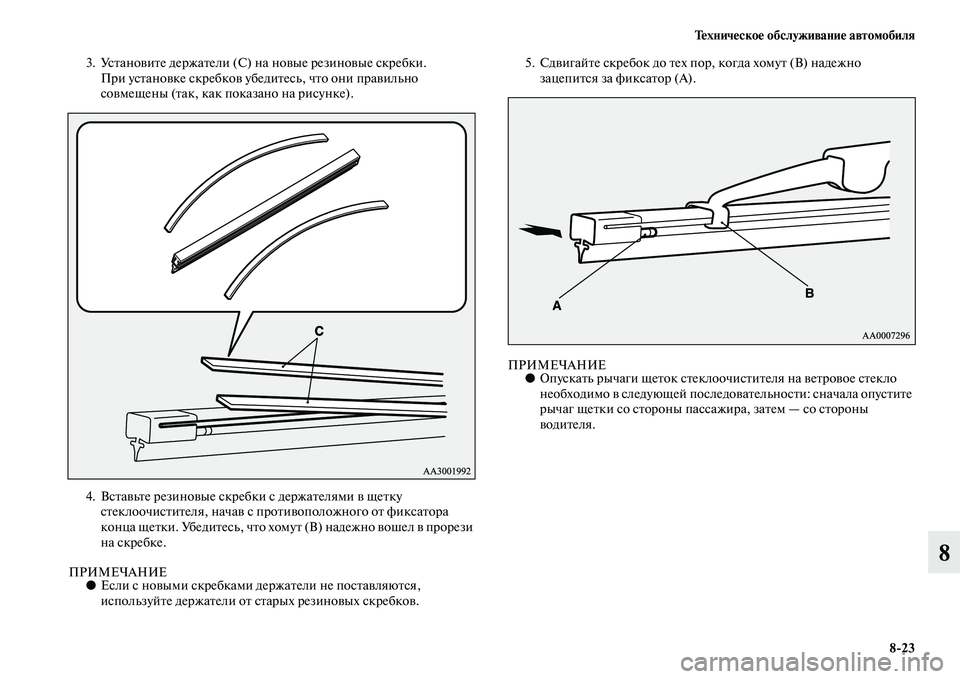

Техническое обслуживание автомобиля
8'23
8
3. Установите держатели (С) на новые резиновые скребки.
При установке скребков убедитесь, что они правильно
совмещены (так, как показано на рисунке).
4. Вставьте резиновые скребки с держателями в щетку
стеклоочистителя, начав с противоположного от фиксатора
конца щетки. Убедитесь, что хомут (В) надежно вошел в прорези
на скребке.
ПРИМЕЧАНИЕ●Если с новыми скребками держатели не поставляются,
используйте держатели от старых резиновых скребков.5. Сдвигайте скребок до тех пор, когда хомут (В) надежно
зацепится за фиксатор (А).
ПРИМЕЧАНИЕ●Опускать рычаги щеток стеклоочистителя на ветровое стекло
необходимо в следующей последовательности: сначала опустите
рычаг щетки со стороны пассажира, затем — со стороны
водителя.

8'24 Техническое обслуживание автомобиля
8

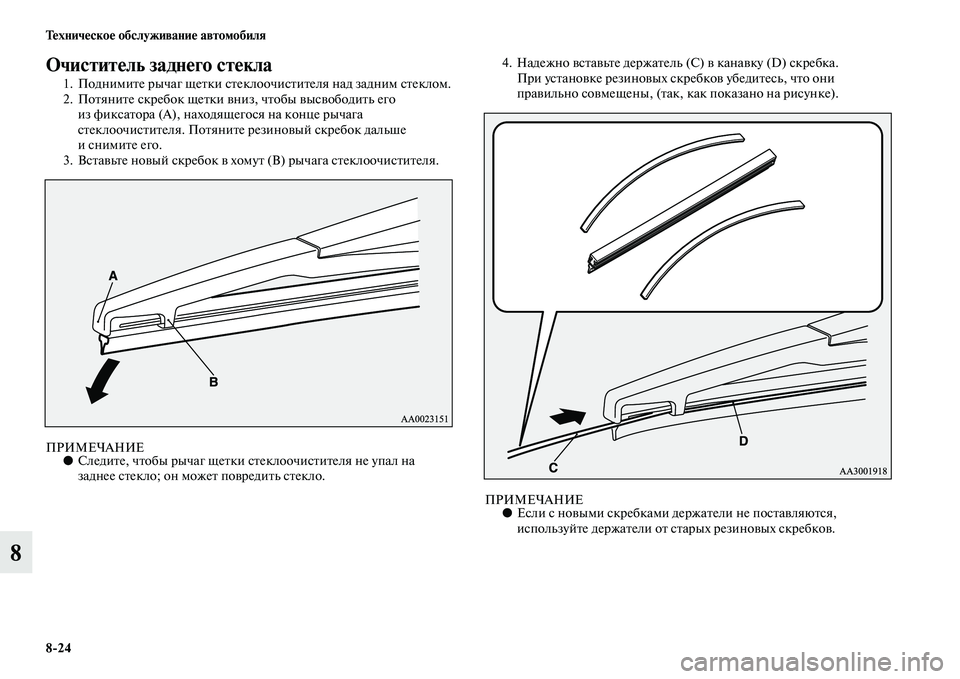

Очиститель заднего стекла
1. Поднимите рычаг щетки стеклоочистителя над задним стеклом.
2. Потяните скребок щетки вниз, чтобы высвободить его
из фиксатора (А), находящегося на конце рычага
стеклоочистителя. Потяните резиновый скребок дальше
иснимите его.
3. Вставьте новый скребок в хомут (В) рычага стеклоочистителя.
ПРИМЕЧАНИЕ●Следите, чтобы рычаг щетки стеклоочистителя не упал на
заднее стекло; он может повредить стекло.4. Надежно вставьте держатель (С) в канавку (D) скребка.
При установке резиновых скребков убедитесь, что они
правильно совмещены, (так, как показано на рисунке).
ПРИМЕЧАНИЕ●Если с новыми скребками держатели не поставляются,
используйте держатели от старых резиновых скребков.

Техническое обслуживание автомобиля
8'25

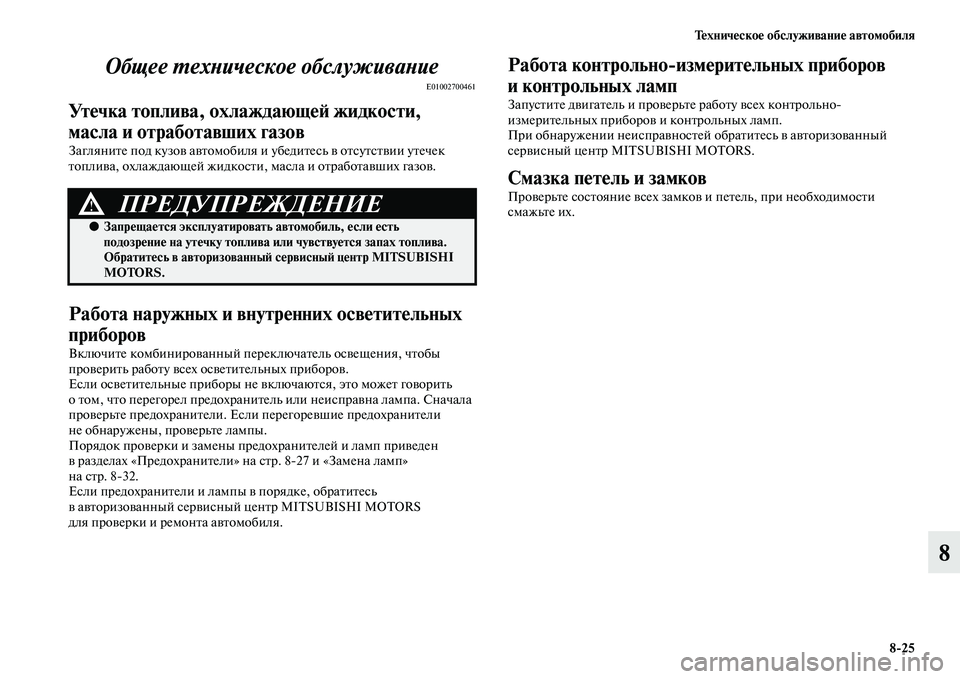

8 Общее техническое обслуживание
E01002700461
Утечка топлива, охлаждающей жидкости,
масла и отработавших газов
Загляните под кузов автомобиля и убедитесь в отсутствии утечек
топлива, охлаждающей жидкости, масла и отработавших газов.
Работа наружных и внутренних осветительных
приборов
Включите комбинированный переключатель освещения, чтобы
проверить работу всех осветительных приборов.
Если осветительные приборы не включаются, это может говорить
о том, что перегорел предохранитель или неисправна лампа. Сначала
проверьте предохранители. Если перегоревшие предохранители
не обнаружены, проверьте лампы.
Порядок проверки и замены предохранителей и ламп приведен
в разделах «Предохранители» на стр. 827 и «Замена ламп»
на стр. 832.
Если предохранители и лампы в порядке, обратитесь
в авторизованный сервисный центр MITSUBISHI MOTORS
для проверки и ремонта автомобиля.
Работа контрольно'измерительных приборов
и контрольных ламп
Запустите двигатель и проверьте работу всех контрольно
измерительных приборов и контрольных ламп.
При обнаружении неисправностей обратитесь в авторизованный
сервисный центр MITSUBISHI MOTORS.
Смазка петель и замков
Проверьте состояние всех замков и петель, при необходимости
смажьте их.ПРЕДУПРЕЖДЕНИЕ!
●Запрещается эксплуатировать автомобиль, если есть
подозрение на утечку топлива или чувствуется запах топлива.
Обратитесь в авторизованный сервисный центр MITSUBISHI
MOTORS.

8'26 Техническое обслуживание автомобиля

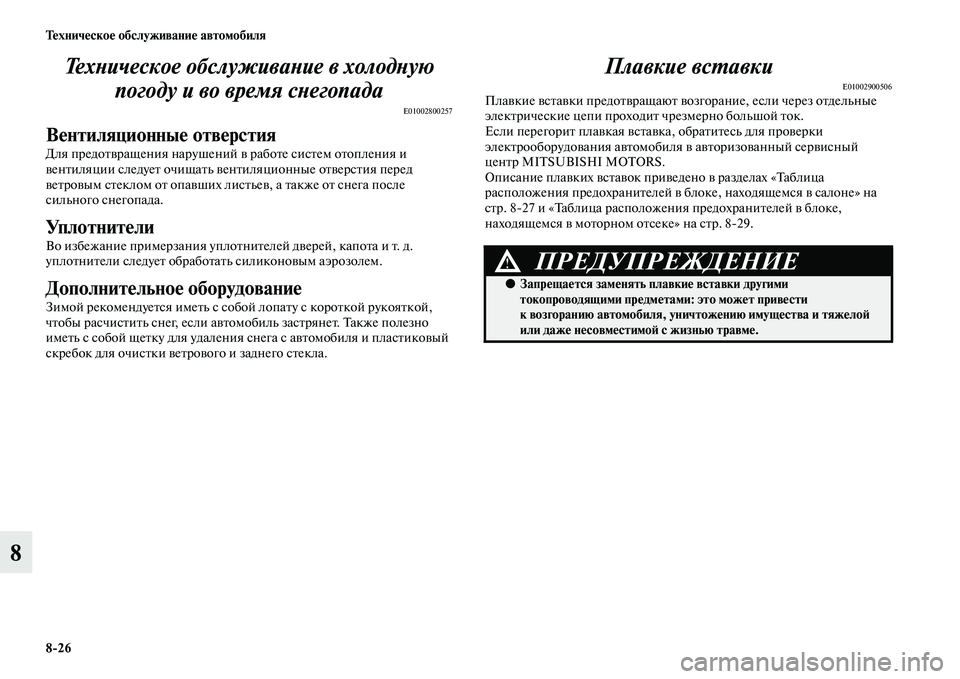

8Техническое обслуживание в холодную
погоду и во время снегопада
E01002800257
Вентиляционные отверстия
Для предотвращения нарушений в работе систем отопления и
вентиляции следует очищать вентиляционные отверстия перед
ветровым стеклом от опавших листьев, а также от снега после
сильного снегопада.
Уп л о т н и т е л и
Во избежание примерзания уплотнителей дверей, капота и т. д.
уплотнители следует обработать силиконовым аэрозолем.
Дополнительное оборудование
Зимой рекомендуется иметь с собой лопату с короткой рукояткой,
чтобы расчистить снег, если автомобиль застрянет. Также полезно
иметь с собой щетку для удаления снега с автомобиля и пластиковый
скребок для очистки ветрового и заднего стекла.
Плавкие вставки
E01002900506Плавкие вставки предотвращают возгорание, если через отдельные
электрические цепи проходит чрезмерно большой ток.
Если перегорит плавкая вставка, обратитесь для проверки
электрооборудования автомобиля в авторизованный сервисный
центр MITSUBISHI MOTORS.
Описание плавких вставок приведено в разделах «Таблица
расположения предохранителей в блоке, находящемся в салоне» на
стр. 827 и «Таблица расположения предохранителей в блоке,
находящемся в моторном отсеке» на стр. 829.
ПРЕДУПРЕЖДЕНИЕ!
●Запрещается заменять плавкие вставки другими
токопроводящими предметами: это может привести
квозгоранию автомобиля, уничтожению имущества и тяжелой
или даже несовместимой с жизнью травме.

Техническое обслуживание автомобиля
8'27

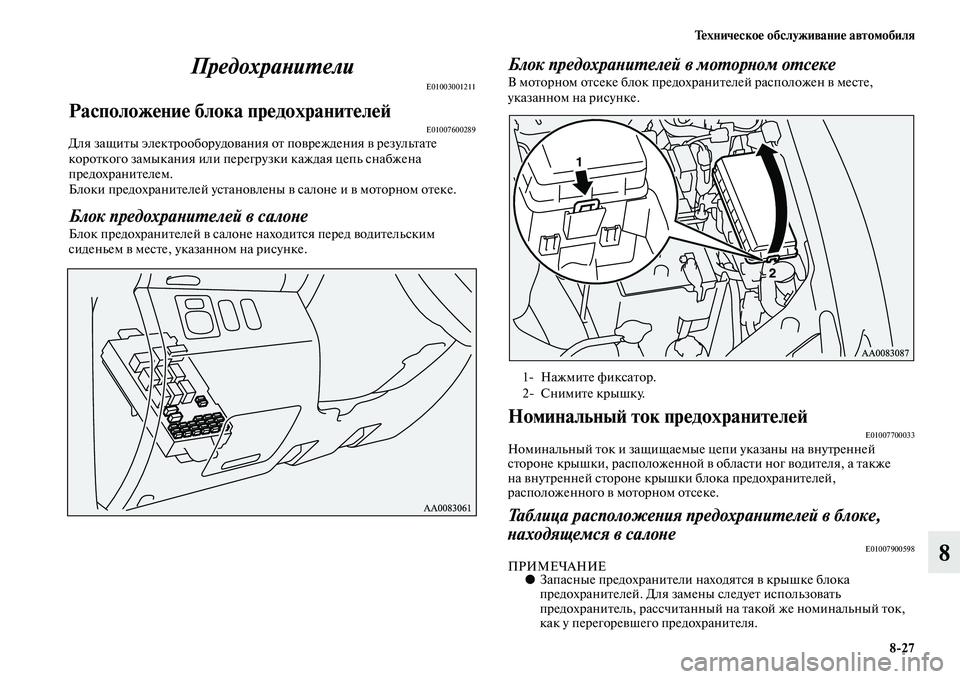

8 Предохранители
E01003001211
Расположение блока предохранителейE01007600289Для защиты электрооборудования от повреждения в результате
короткого замыкания или перегрузки каждая цепь снабжена
предохранителем.
Блоки предохранителей установлены в салоне и в моторном отеке.
Блок предохранителей в салоне
Блок предохранителей в салоне находится перед водительским
сиденьем в месте, указанном на рисунке.
Блок предохранителей в моторном отсекеВ моторном отсеке блок предохранителей расположен в месте,
указанном на рисунке.
Номинальный ток предохранителейE01007700033Номинальный ток и защищаемые цепи указаны на внутренней
стороне крышки, расположенной в области ног водителя, а также
на внутренней стороне крышки блока предохранителей,
расположенного в моторном отсеке.
Таблица расположения предохранителей в блоке,
находящемся в салоне
E01007900598
ПРИМЕЧАНИЕ●Запасные предохранители находятся в крышке блока
предохранителей. Для замены следует использовать
предохранитель, рассчитанный на такой же номинальный ток,
как у перегоревшего предохранителя.
1 Нажмите фиксатор.
2 Снимите крышку.

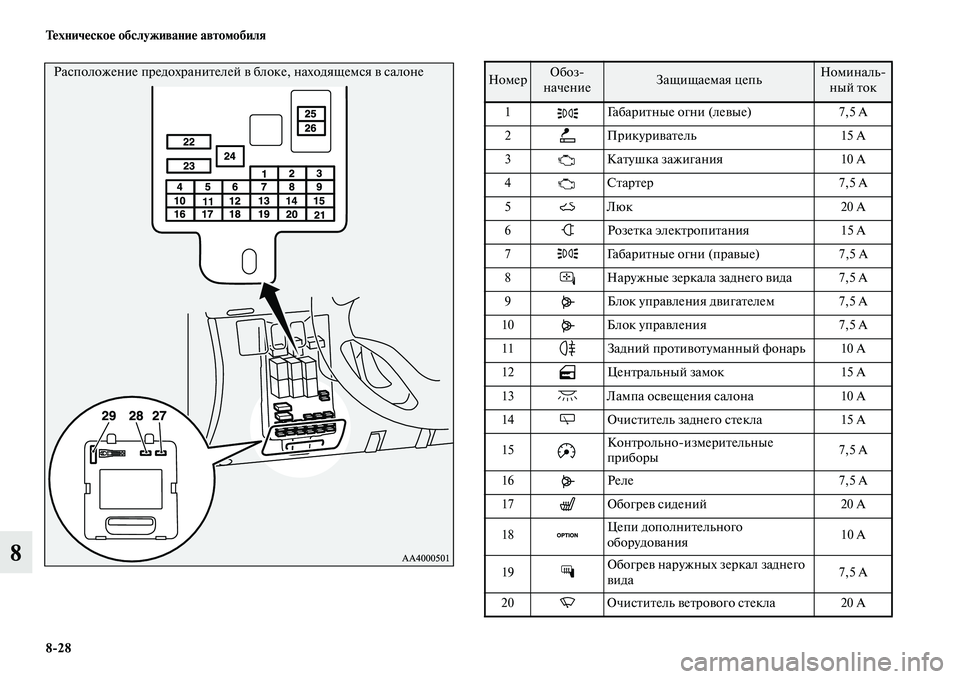

8'28 Техническое обслуживание автомобиля
8
Расположение предохранителей в блоке, находящемся в салонеНомерОбоз
начение Защищаемая цепьНоминаль
ный ток
1 Габаритные огни (левые) 7,5 A
2 Прикуриватель 15 A
3 Катушка зажигания 10 A
4 Стартер 7,5 A
5Люк 20 A
6
Розетка электропитания 15 A
7 Габаритные огни (правые) 7,5 A
8 Наружные зеркала заднего вида 7,5 A
9 Блок управления двигателем 7,5 A
10 Блок управления 7,5 A
11 Задний противотуманный фонарь 10 A
12 Центральный замок 15 A
13 Лампа освещения салона 10 A
14 Очиститель заднего стекла 15 A
15Контрольноизмерительные
приборы7,5 A
16 Реле 7,5 A
17 Обогрев сидений 20 A
18Цепи дополнительного
оборудования10 A
19Обогрев наружных зеркал заднего
вида7,5 A
20 Очиститель ветрового стекла 20 A
