2014 MITSUBISHI PAJERO SPORT Руководство по эксплуатации и техобслуживанию (in Russian)

Органы управления и контрольно'измерительные приборы
3'31
3

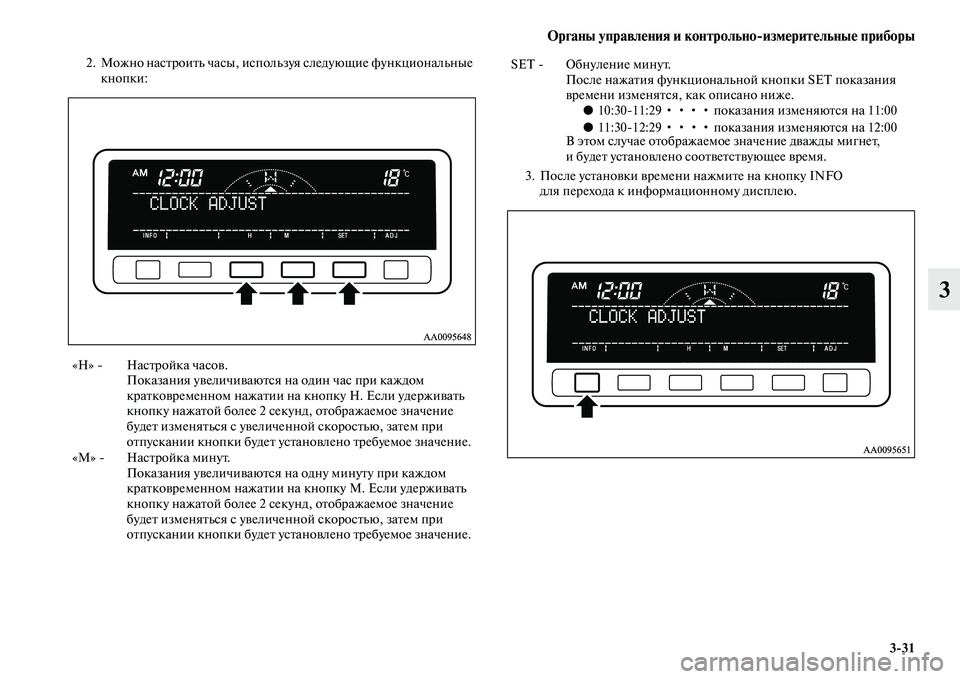

2. Можно настроить часы, используя следующие функциональные
кнопки:
3. После установки времени нажмите на кнопку INFO
для перехода к информационному дисплею.
«H»  Настройка часов.
Показания увеличиваются на один час при каждом
кратковременном нажатии на кнопку H. Если удерживать
кнопку нажатой более 2 секунд, отображаемое значение
будет изменяться с увеличенной скоростью, затем при
отпускании кнопки будет установлено требуемое значение.
«M»  Настройка минут.
Показания увеличиваются на одну минуту при каждом
кратковременном нажатии на кнопку M. Если удерживать
кнопку нажатой более 2 секунд, отображаемое значение
будет изменяться с увеличенной скоростью, затем при
отпускании кнопки будет установлено требуемое значение.SET  Обнуление минут.
После нажатия функциональной кнопки SET показания
времени изменятся, как описано ниже.
●10:3011:29 • • • • показания изменяются на 11:00
●11:3012:29 • • • • показания изменяются на 12:00
В этом случае отображаемое значение дважды мигнет,
и будет установлено соответствующее время.

3'32 Органы управления и контрольно'измерительные приборы
3

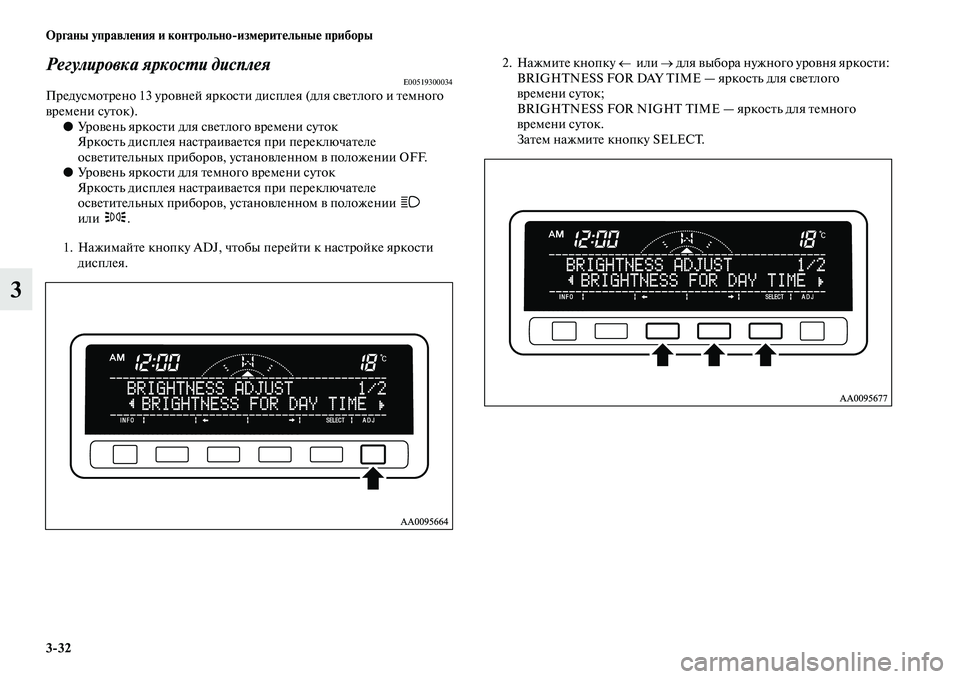

Регулировка яркости дисплеяE00519300034Предусмотрено 13 уровней яркости дисплея (для светлого и темного
времени суток).
●Уровень яркости для светлого времени суток
Яркость дисплея настраивается при переключателе
осветительных приборов, установленном в положении OFF.
●Уровень яркости для темного времени суток
Яркость дисплея настраивается при переключателе
осветительных приборов, установленном в положении
или .
1. Нажимайте кнопку ADJ, чтобы перейти к настройке яркости
дисплея.2. Нажмите кнопку ← или → для выбора нужного уровня яркости:
BRIGHTNESS FOR DAY TIME — яркость для светлого
времени суток;
BRIGHTNESS FOR NIGHT TIME — яркость для темного
времени суток.
Затем нажмите кнопку SELECT.

Органы управления и контрольно'измерительные приборы
3'33
3

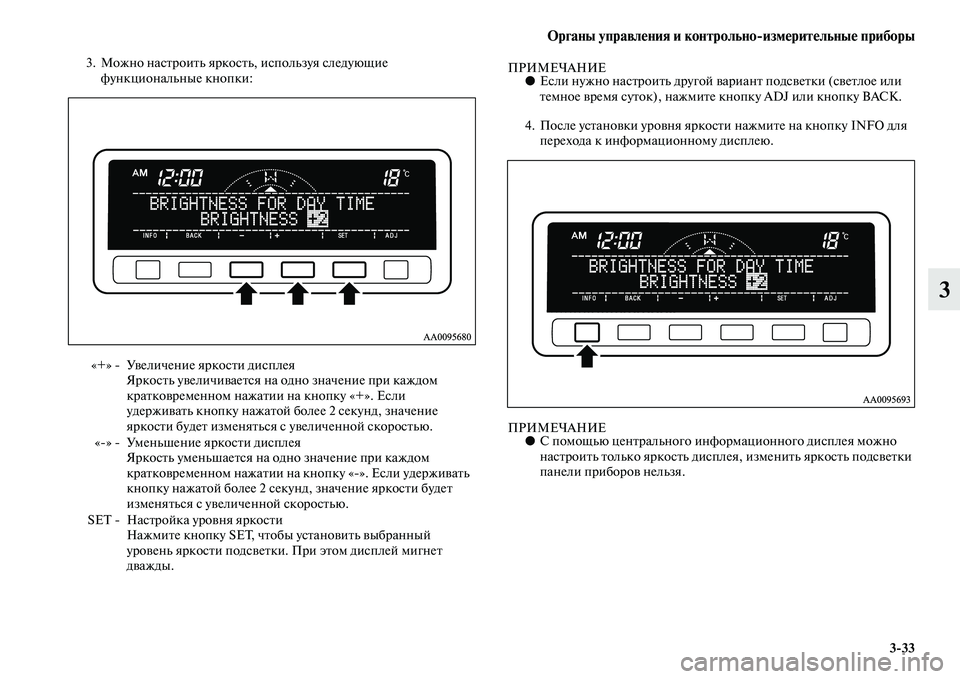

3. Можно настроить яркость, используя следующие
функциональные кнопки:ПРИМЕЧАНИЕ●Если нужно настроить другой вариант подсветки (светлое или
темное время суток), нажмите кнопку ADJ или кнопку BACK.
4. После установки уровня яркости нажмите на кнопку INFO для
перехода к информационному дисплею.
ПРИМЕЧАНИЕ●С помощью центрального информационного дисплея можно
настроить только яркость дисплея, изменить яркость подсветки
панели приборов нельзя. «+»  Увеличение яркости дисплея
Яркость увеличивается на одно значение при каждом
кратковременном нажатии на кнопку «+». Если
удерживать кнопку нажатой более 2 секунд, значение
яркости будет изменяться с увеличенной скоростью.
«»  Уменьшение яркости дисплея
Яркость уменьшается на одно значение при каждом
кратковременном нажатии на кнопку «». Если удерживать
кнопку нажатой более 2 секунд, значение яркости будет
изменяться с увеличенной скоростью.
SET  Настройка уровня яркости
Нажмите кнопку SET, чтобы установить выбранный
уровень яркости подсветки. При этом дисплей мигнет
дважды.

3'34 Органы управления и контрольно'измерительные приборы
3

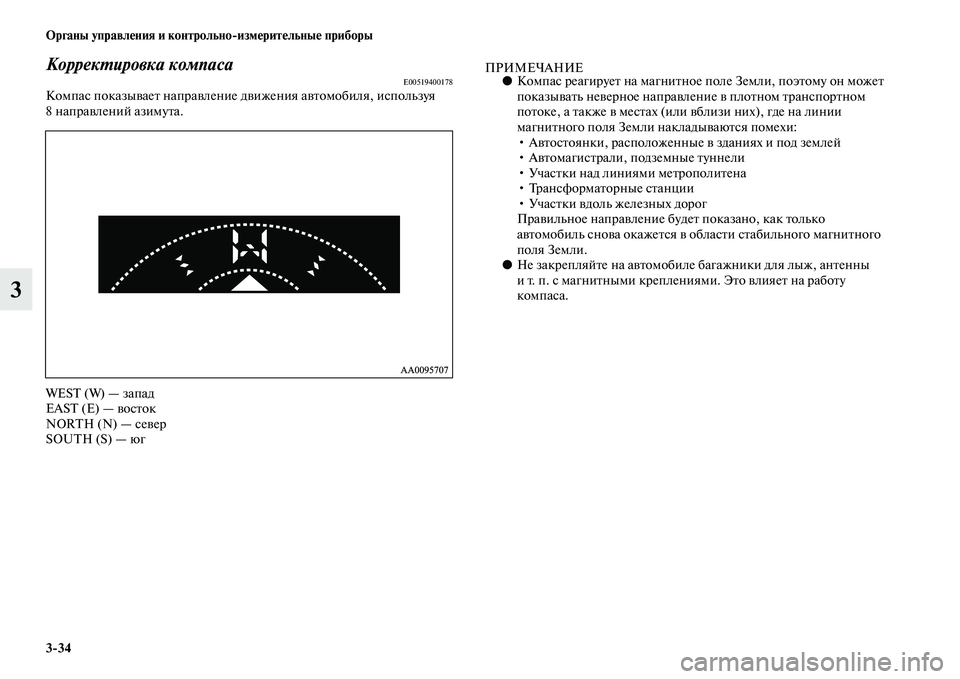

Корректировка компасаE00519400178Компас показывает направление движения автомобиля, используя
8 направлений азимута.
WEST (W) — запад
EAST (E) — восток
NORTH (N) — север
SOUTH (S) — юг
ПРИМЕЧАНИЕ●Компас реагирует на магнитное поле Земли, поэтому он может
показывать неверное направление в плотном транспортном
потоке, а также в местах (или вблизи них), где на линии
магнитного поля Земли накладываются помехи:
• Автостоянки, расположенные в зданиях и под землей
• Автомагистрали, подземные туннели
• Участки над линиями метрополитена
• Трансформаторные станции
• Участки вдоль железных дорог
Правильное направление будет показано, как только
автомобиль снова окажется в области стабильного магнитного
поля Земли.
●Не закрепляйте на автомобиле багажники для лыж, антенны
и т. п. с магнитными креплениями. Это влияет на работу
компаса.

Органы управления и контрольно'измерительные приборы
3'35
3

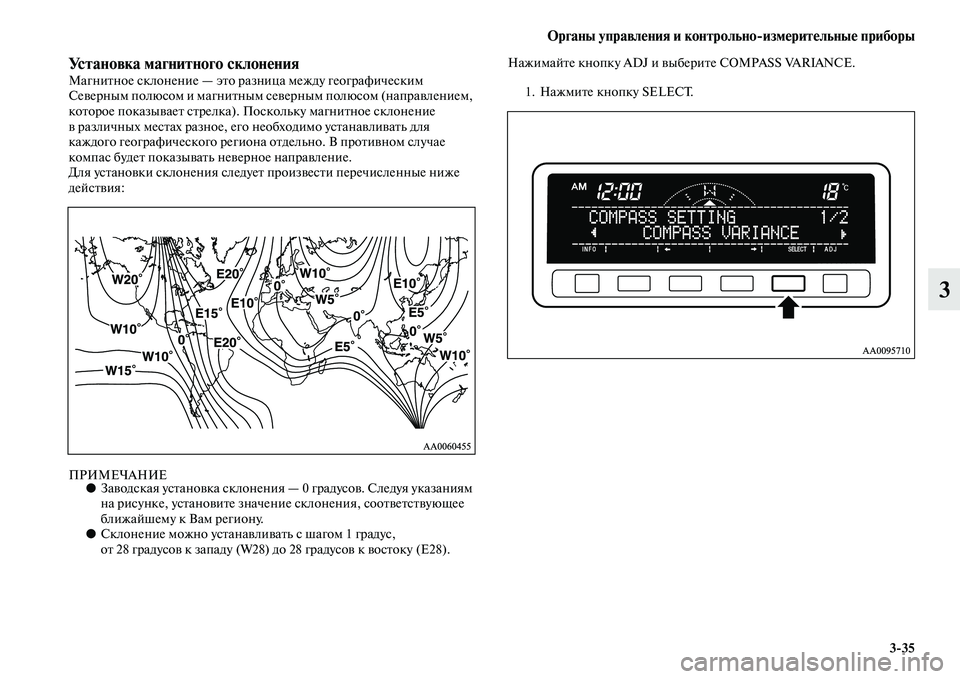

Установка магнитного склоненияМагнитное склонение — это разница между географическим
Северным полюсом и магнитным северным полюсом (направлением,
которое показывает стрелка). Поскольку магнитное склонение
в различных местах разное, его необходимо устанавливать для
каждого географического региона отдельно. В противном случае
компас будет показывать неверное направление.
Для установки склонения следует произвести перечисленные ниже
действия:
ПРИМЕЧАНИЕ●Заводская установка склонения — 0 градусов. Следуя указаниям
на рисунке, установите значение склонения, соответствующее
ближайшему к Вам региону.
●Склонение можно устанавливать с шагом 1 градус,
от 28 градусов к западу (W28) до 28 градусов к востоку (E28).Нажимайте кнопку ADJ и выберите COMPASS VARIANCE.
1. Нажмите кнопку SELECT.

3'36 Органы управления и контрольно'измерительные приборы
3

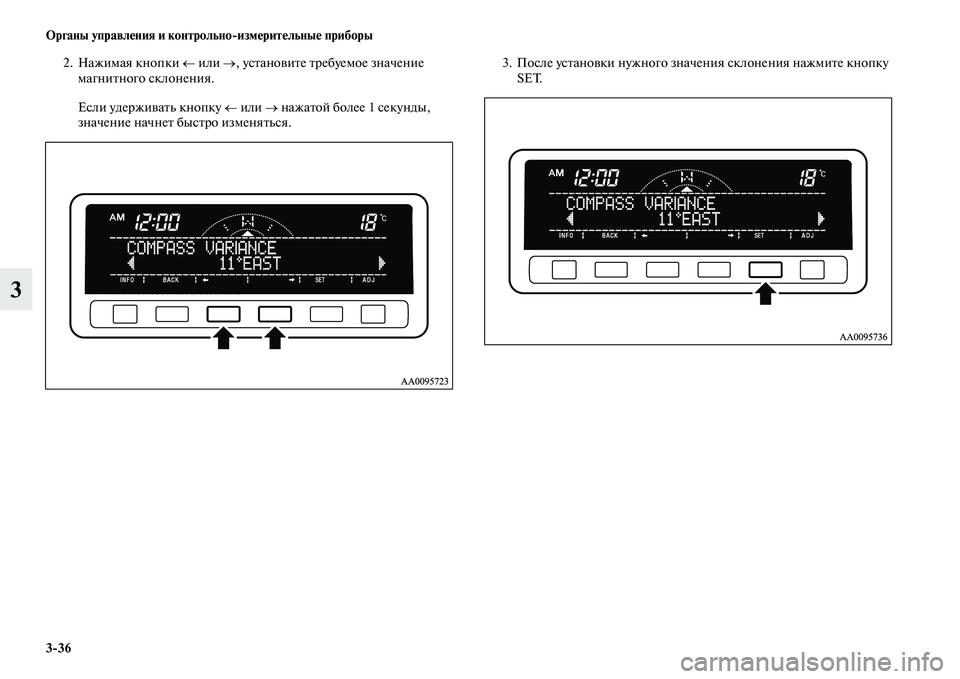

2. Нажимая кнопки ← или →, установите требуемое значение
магнитного склонения.
Если удерживать кнопку ← или → нажатой более 1 секунды,
значение начнет быстро изменяться.3. После установки нужного значения склонения нажмите кнопку
SET.

Органы управления и контрольно'измерительные приборы
3'37
3

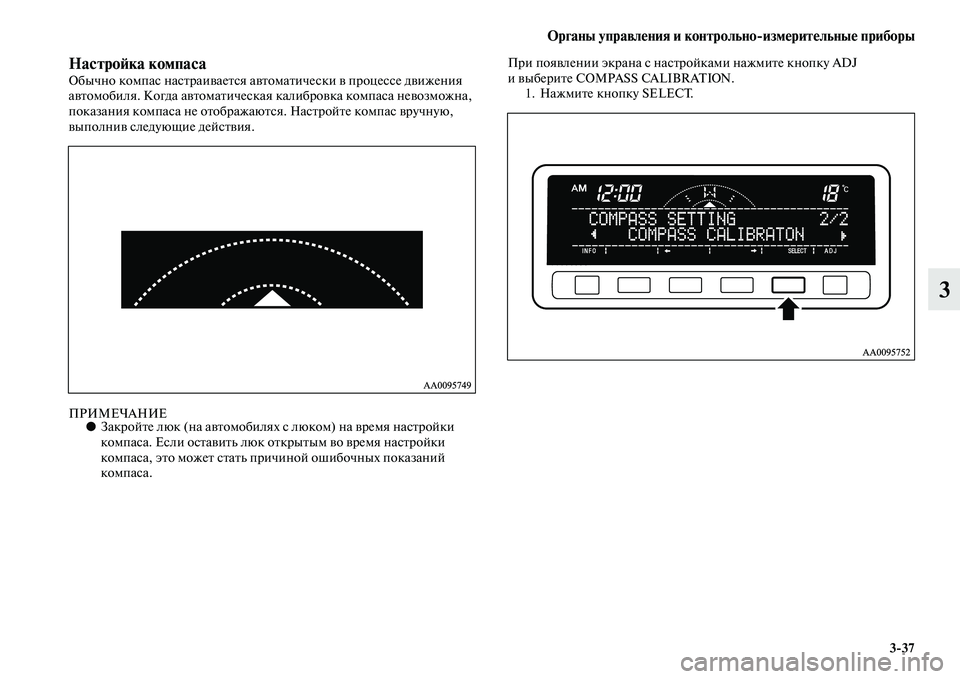

Настройка компасаОбычно компас настраивается автоматически в процессе движения
автомобиля. Когда автоматическая калибровка компаса невозможна,
показания компаса не отображаются. Настройте компас вручную,
выполнив следующие действия.
ПРИМЕЧАНИЕ●Закройте люк (на автомобилях с люком) на время настройки
компаса. Если оставить люк открытым во время настройки
компаса, это может стать причиной ошибочных показаний
компаса.При появлении экрана с настройками нажмите кнопку ADJ
ивыберите COMPASS CALIBRATION.
1. Нажмите кнопку SELECT.

3'38 Органы управления и контрольно'измерительные приборы
3

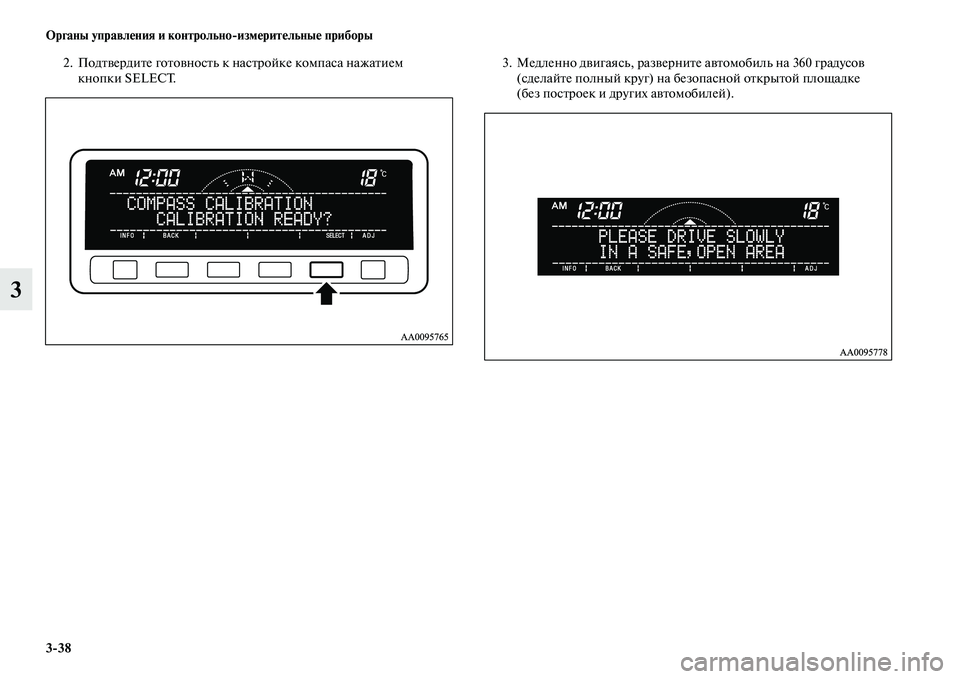

2. Подтвердите готовность к настройке компаса нажатием
кнопки SELECT.3. Медленно двигаясь, разверните автомобиль на 360 градусов
(сделайте полный круг) на безопасной открытой площадке
(без построек и других автомобилей).
