Техническое обслуживание автомобиля
8-51
8

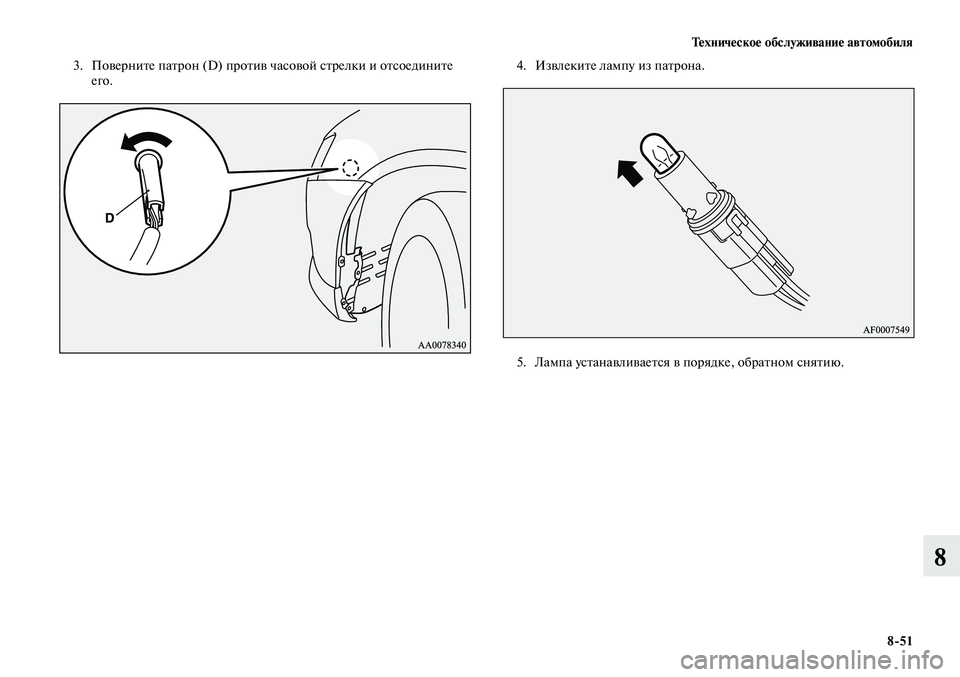

3. Поверните патрон (D) против часовой стрелки и отсоедините
его.4. Извлеките лампу из патрона.
5. Лампа устанавливается в порядке, обратном снятию.

Техническое обслуживание автомобиля
8-52
8

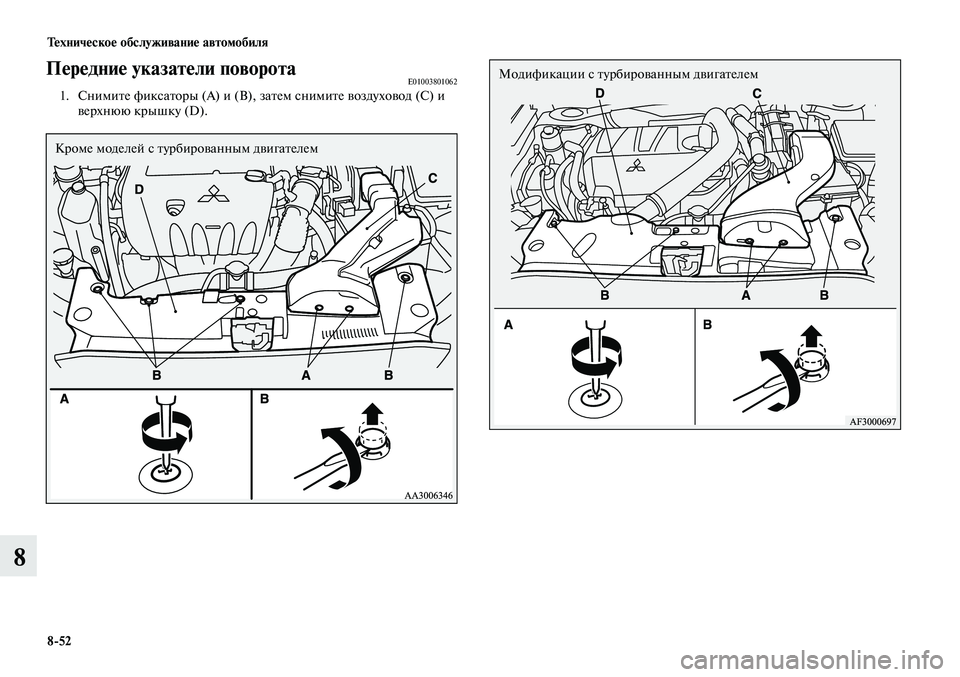

Передние указатели поворотаE010038010621. Снимите фиксаторы (A) и (B), затем снимите воздуховод (C) и
верхнюю крышку (D).
Кроме моделей с турбированным двигателем
Модификации с турбированным двигателем

Тех ни че ское об слу жи ва ние ав то мо би ля
8-53
8

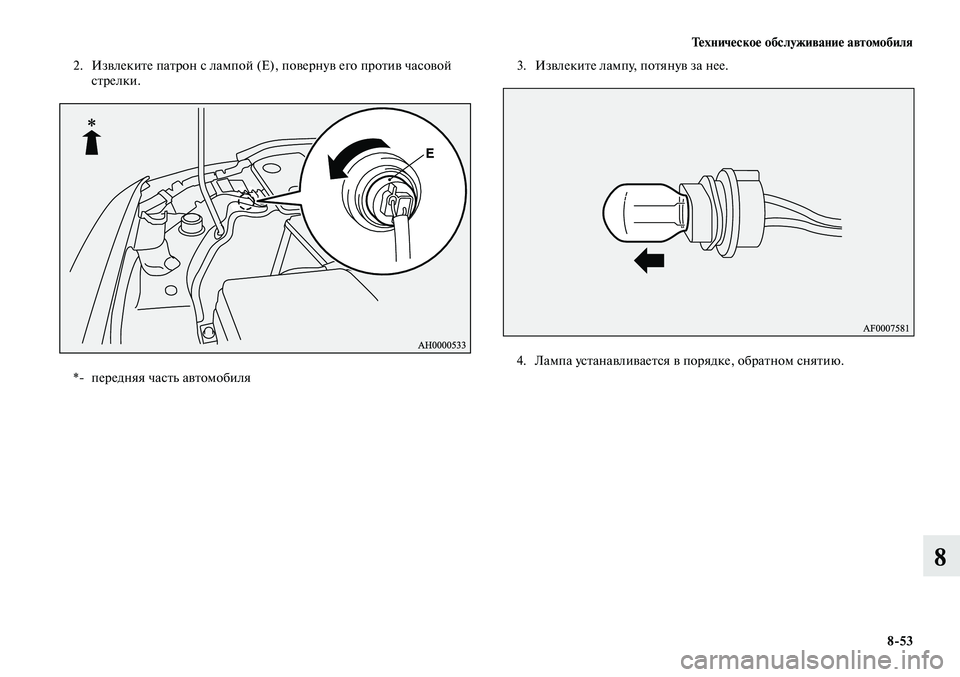

2. Извлеките патрон с лампой (Е), повернув его против часовой
стрелки.
*- передняя часть автомобиля 3.
Извлеките лампу, потянув за нее.
4. Лампа устанавливается в порядке, обратном снятию.

Техническое обслуживание автомобиля
8-54
8

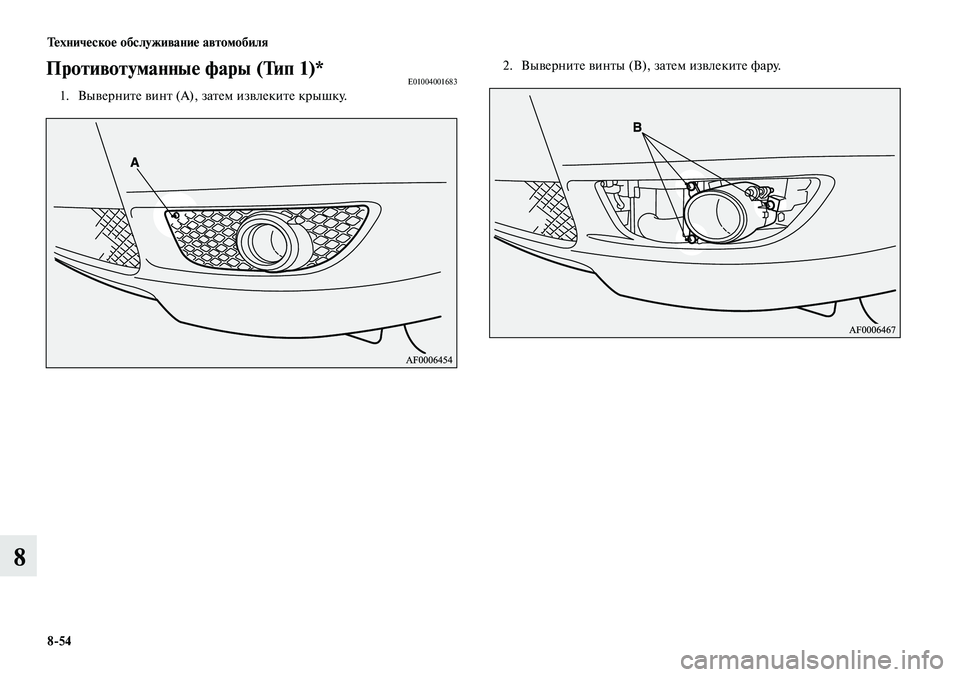

Противотуманные фары (Тип 1)*E010040016831. Выверните винт (А), затем извлеките крышку.
2. Выверните винты (B), затем извлеките фару.

Техническое обслуживание автомобиля
8-55
8

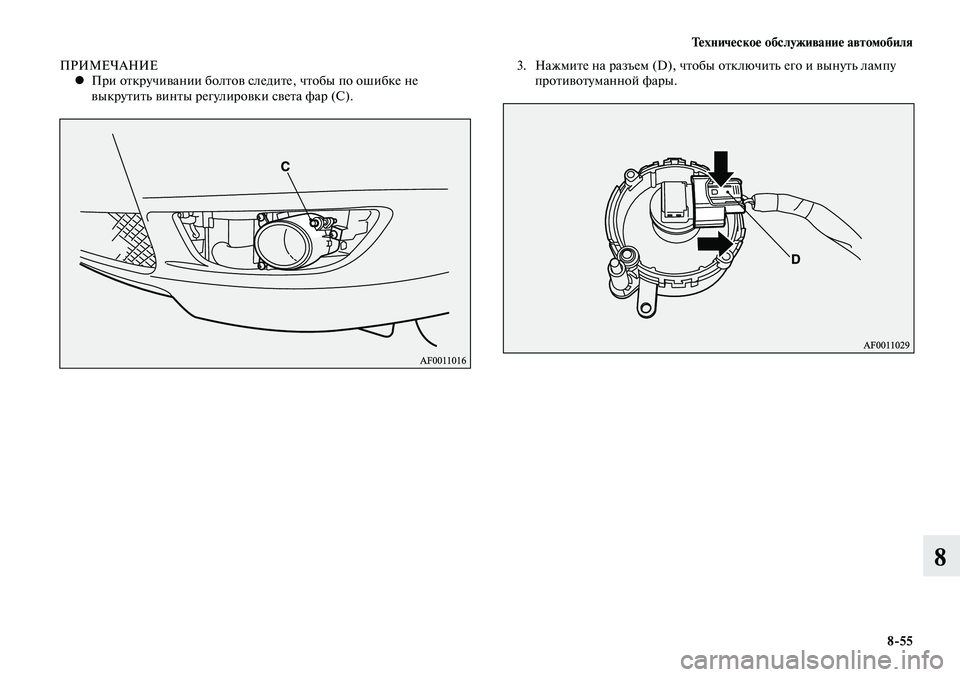

ПРИМЕЧАНИЕПри откручивании болтов следите, чтобы по ошибке не

•
выкрутить винты регулировки света фар (С).3. Нажмите на разъем (D), чтобы отключить его и вынуть лампу
противотуманной фары.

Техническое обслуживание автомобиля
8-56
8

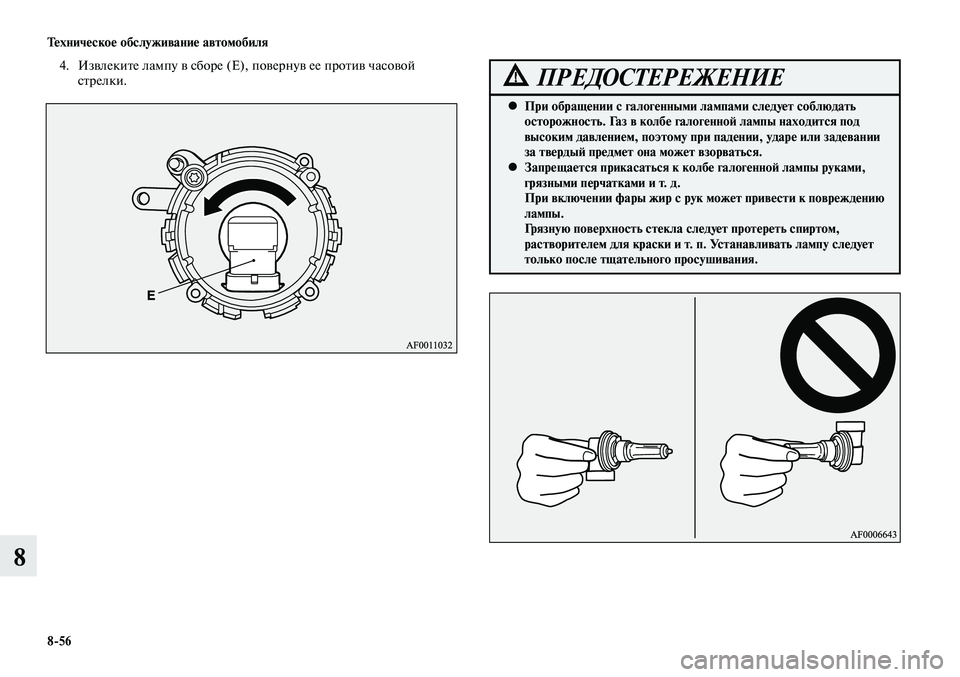

4. Извлеките лампу в сборе (Е), повернув ее против часовой
стрелки.
При обращении с галогенными лампами следует соблюдать

•
осторожность. Газ в колбе галогенной лампы находится под
высоким давлением, поэтому при падении, ударе или задевании
за твердый предмет она может взорваться.
Запрещается прикасаться к колбе галогенной лампы руками,

•
грязными перчатками и т. д.
При включении фары жир с рук может привести к повреждению
лампы.
Грязную поверхность стекла следует протереть спиртом,
растворителем для краски и т. п. Устанавливать лампу следует
только после тщательного просушивания.
ПРЕ ДО
СТЕ РЕ ЖЕ НИЕ

Техническое обслуживание автомобиля
8-57
8
5. Лампа устанавливается в порядке, обратном снятию.

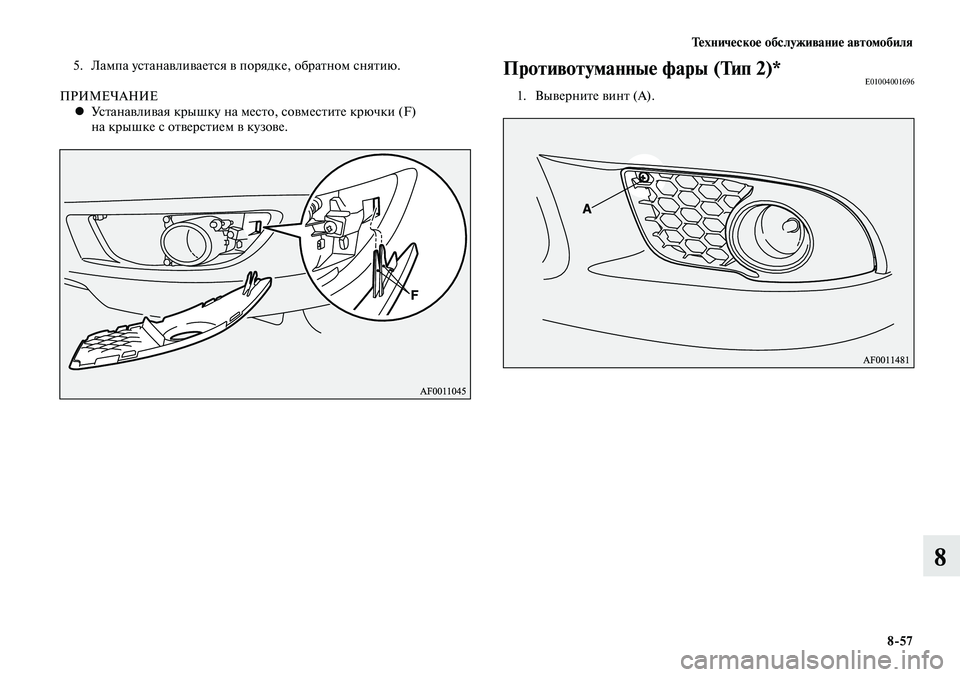

ПРИМЕЧАНИЕ Устанавливая крышку на место, совместите крючки (F)

•
на крышке с отверстием в кузове.Противотуманные фары (Тип 2)*E010040016961. Выверните винт (А).

Тех ни че ское об слу жи ва ние ав то мо би ля
8-58
8

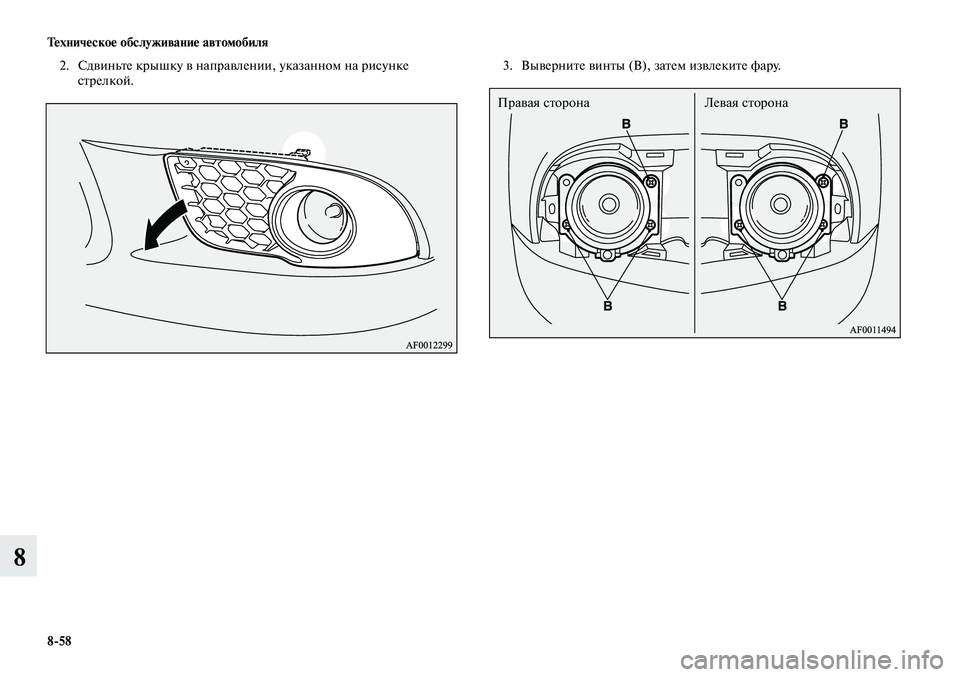

2. Сдвиньте крышку в направлении, указанном на рисунке
стрелкой. 3.
Выверните винты (B), затем извлеките фару.
Правая сторона Левая сторона
