Тех ни че ское об слу жи ва ние ав то мо би ля
8-67
8

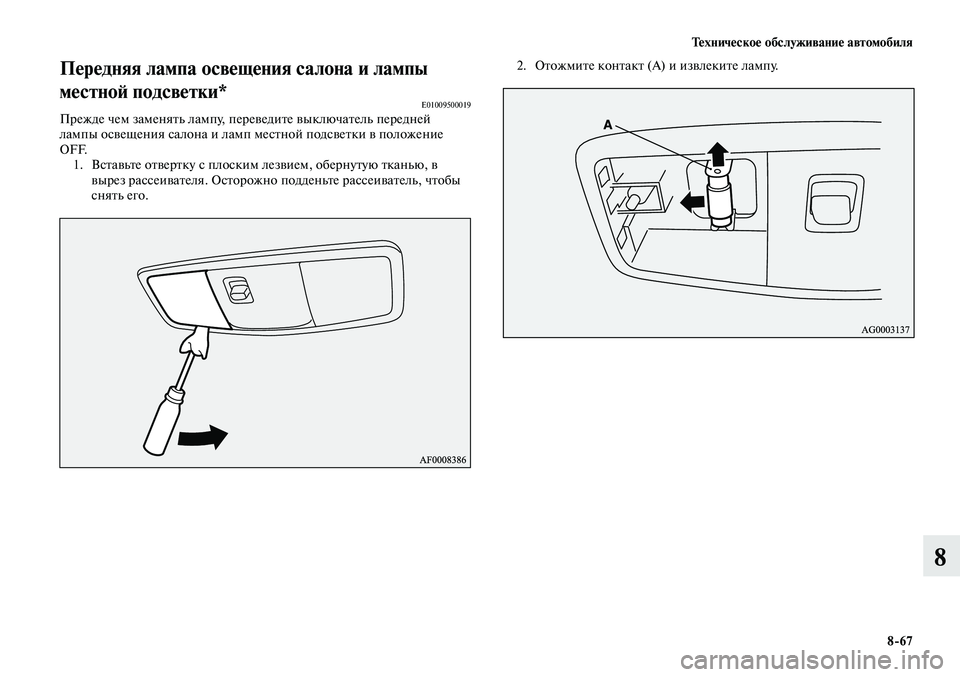

Передняя лампа освещения салона и лампы
местной подсветки*
E01009500019Прежде чем заменять лампу, переведите выключатель передней
лампы освещения салона и ламп местной подсветки в положение
OFF.
1. Вставьте отвертку с плоским лезвием, обернутую тканью, в
вырез рассеивателя. Осторожно подденьте рассеиватель, чтобы
снять его.
2. Отожмите контакт (А) и извлеките лампу.

Тех ни че ское об слу жи ва ние ав то мо би ля
8-68
8

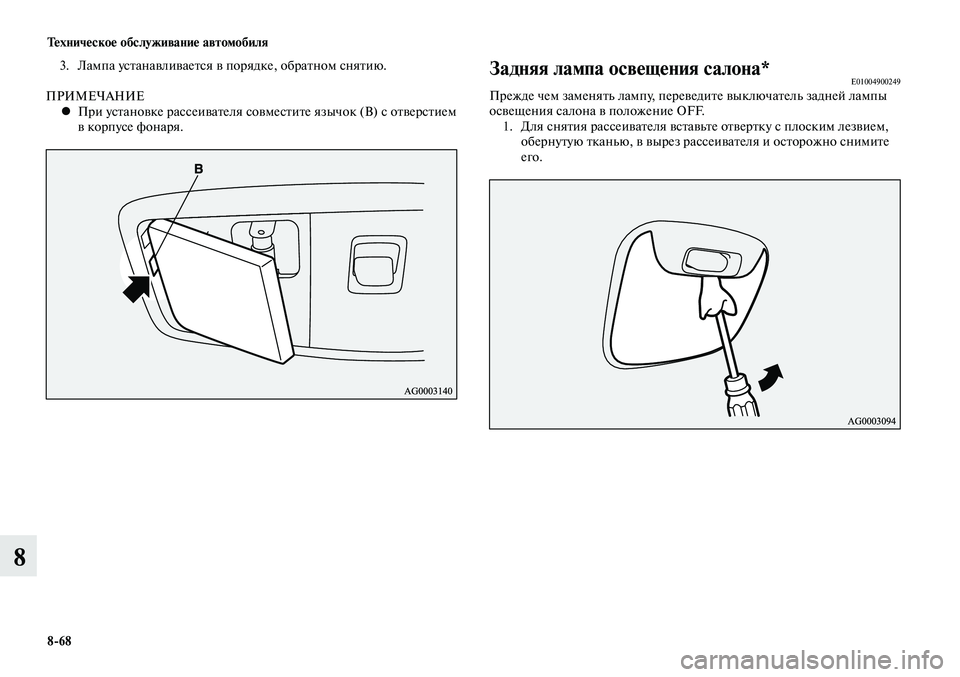

3. Лампа устанавливается в порядке, обратном снятию.
ПРИМЕЧАНИЕ При установке рассеивателя совместите язычок (В) с отверстием

•
в корпусе фонаря.Задняя лампа освещения салона*E01004900249Прежде чем заменять лампу, переведите выключатель задней лампы
освещения салона в положение OFF.1. Для снятия рассеивателя вставьте отвертку с плоским лезвием,
обернутую тканью, в вырез рассеивателя и осторожно снимите
его.

Тех ни че ское об слу жи ва ние ав то мо би ля
8-69
8
2. Отожмите контакт (А) и извлеките лампу.3. Лампа устанавливается в порядке, обратном снятию.
ПРИМЕЧАНИЕ При установке рассеивателя совместите язычки (В)

•
с отверстиями в корпусе фонаря.

Тех ни че ское об слу жи ва ние ав то мо би ля
8-70
8
Лампа освещения багажного отделенияE010073000261. Отведите два зажима (А) в сторону от центра фонаря и снимите
фонарь. Извлеките лампу, потянув за нее.
2. Лампа устанавливается в порядке, обратном снятию.

9

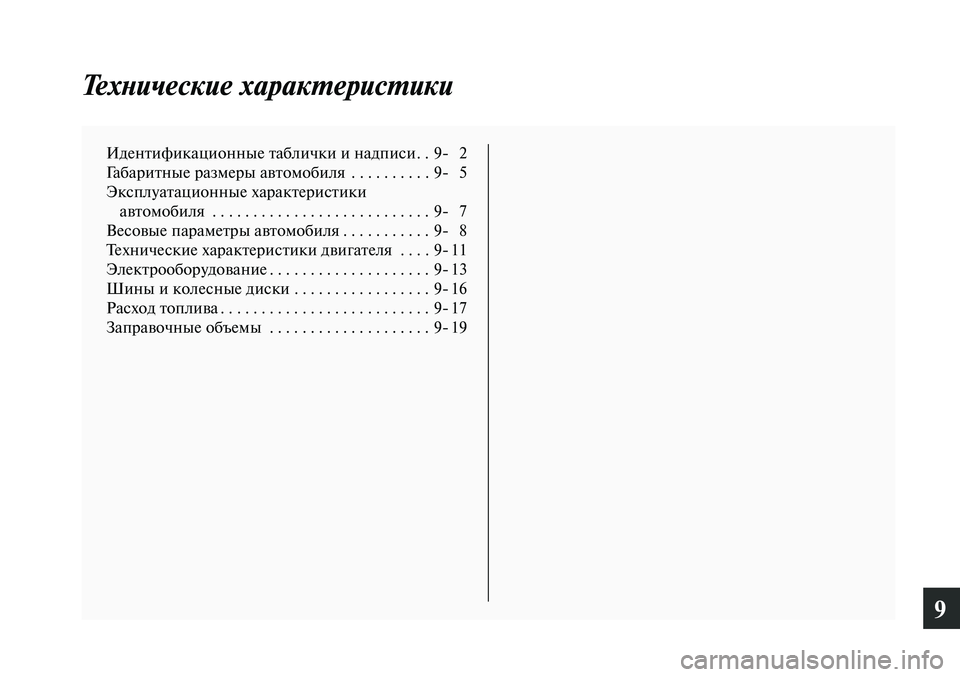

Технические характеристики
Идентификационные таблички и надписи . .9- 2
Габаритные размеры автомобиля . . . . . . . . . .9- 5
Эксплуатационные характеристики автомобиля . . . . . . . . . . . . . . . . . . . . . . . . . . . 9- 7
Весовые параметры автомобиля ........... 9- 8
Технические характеристики двигателя . . . .9- 11
Электрооборудование .................... 9- 13
Шины и колесные диски . . . . . . . . . . . . . . . . .9- 16
Расход топлива .......................... 9- 17
Заправочные объемы . . . . . . . . . . . . . . . . . . . . 9- 19

Технические характеристики
9-2
9

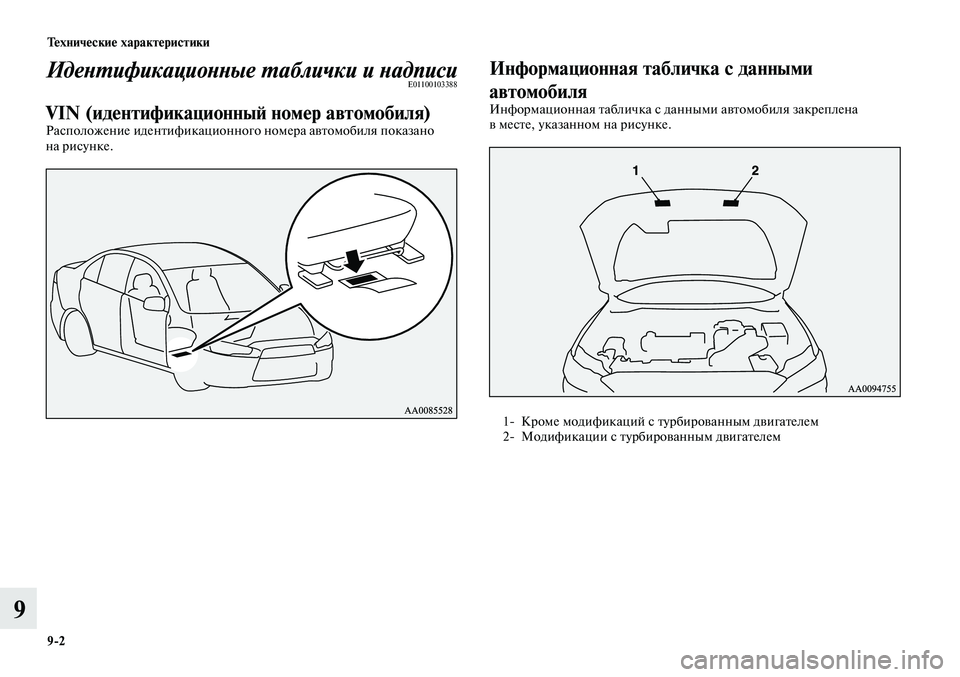

Идентификационные таблички и надписиE01100103388
VIN (идентификационный номер автомобиля)Расположение идентификационного номера автомобиля показано
на рисунке.
Информационная табличка с данными
автомобиля
Информационная табличка с данными автомобиля закреплена
в месте, указанном на рисунке.
1- Кроме модификаций с турбированным двигателем
2- Модификации с турбированным двигателем

Технические характеристики
9-3
9

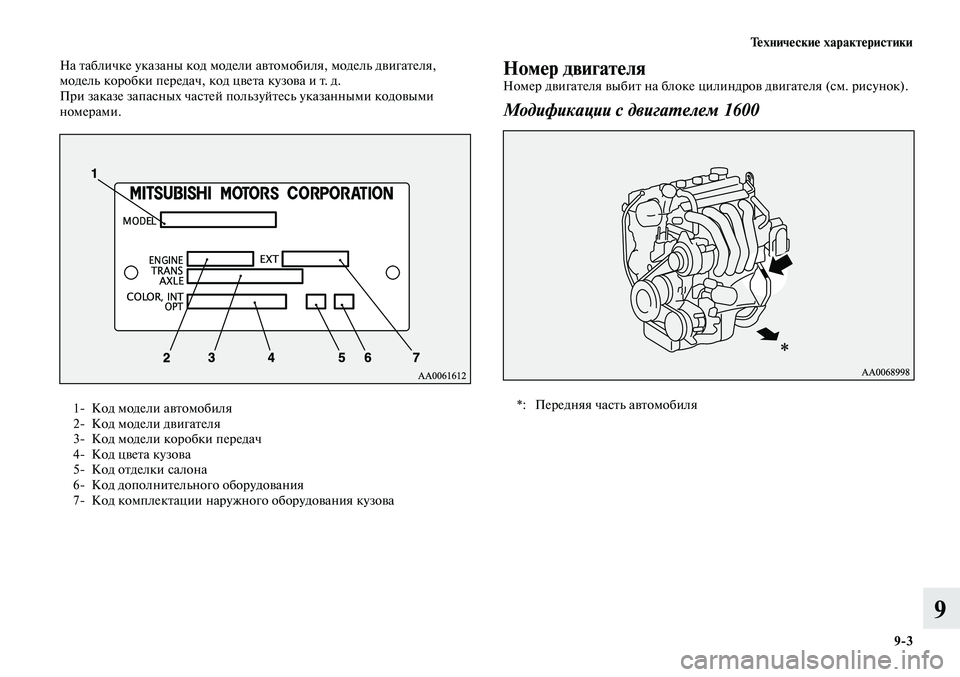

На табличке указаны код модели автомобиля, модель двигателя,
модель коробки передач, код цвета кузова и т. д.
При заказе запасных частей пользуйтесь указанными кодовыми
номерами.
1- Код модели автомобиля
2- Код модели двигателя
3- Код модели коробки передач
4- Код цвета кузова
5- Код отделки салона
6- Код дополнительного оборудования
7- Код комплектации наружного оборудования кузова
Номер двигателяНомер двигателя выбит на блоке цилиндров двигателя (см. рисунок).
Модификации с двигателем 1600
*: Передняя часть автомобиля

Технические характеристики
9-4
9

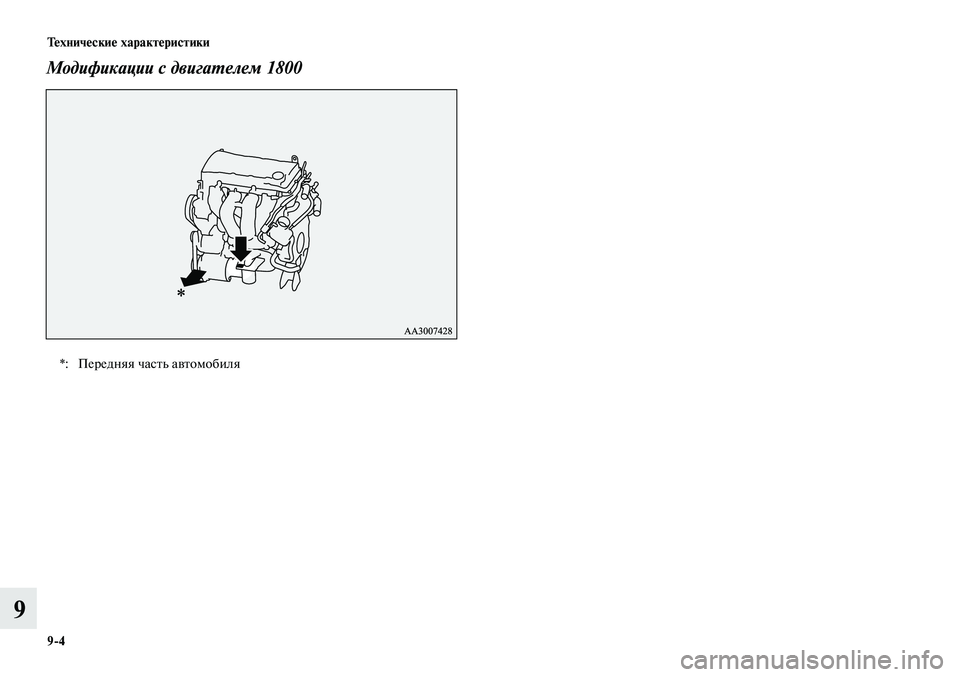

Модификации с двигателем 1800
*: Передняя часть автомобиля
