Тех ни че ское об слу жи ва ние ав то мо би ля
8-59
8
ПРИМЕЧАНИЕ
При откручивании болтов следите, чтобы по ошибке не

•
выкрутить винты регулировки света фар (С).4. Нажмите на разъем (D), чтобы отключить его и вынуть лампу
противотуманной фары.

Тех ни че ское об слу жи ва ние ав то мо би ля

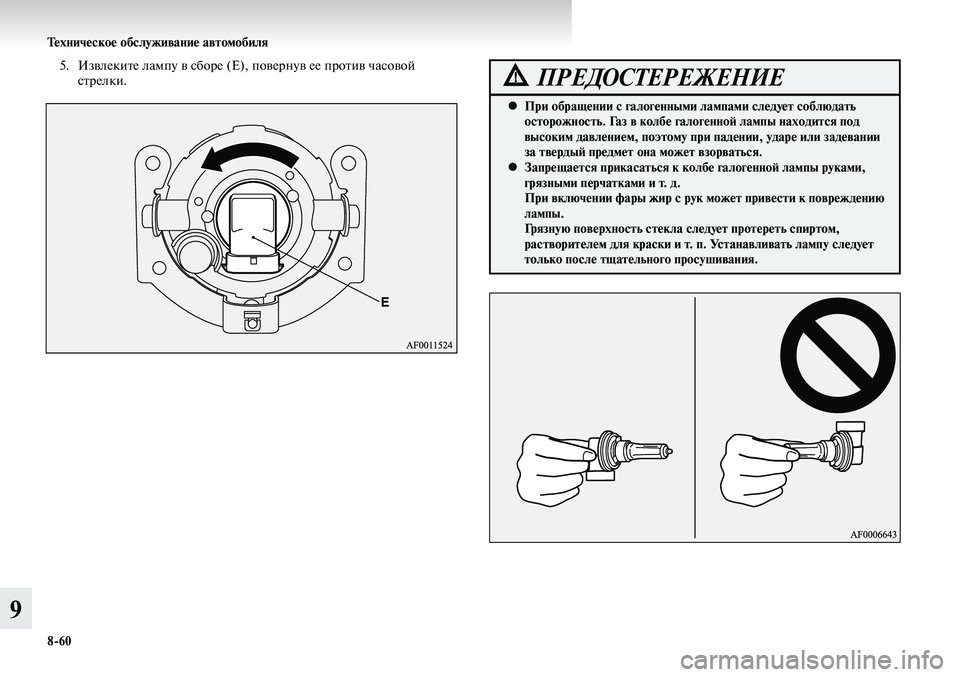

8-60
9
5. Извлеките лампу в сборе (Е), повернув ее против часовой
стрелки.
При обращении с галогенными лампами следует соблюдать

•
осторожность. Газ в колбе галогенной лампы находится под
высоким давлением, поэтому при падении, ударе или задевании
за твердый предмет она может взорваться.
Запрещается прикасаться к колбе галогенной лампы руками,

•
грязными перчатками и т. д.
При включении фары жир с рук может привести к повреждению
лампы.
Грязную поверхность стекла следует протереть спиртом,
растворителем для краски и т. п. Устанавливать лампу следует
только после тщательного просушивания.
ПРЕ ДО
СТЕ РЕ ЖЕ НИЕ

Тех ни че ское об слу жи ва ние ав то мо би ля

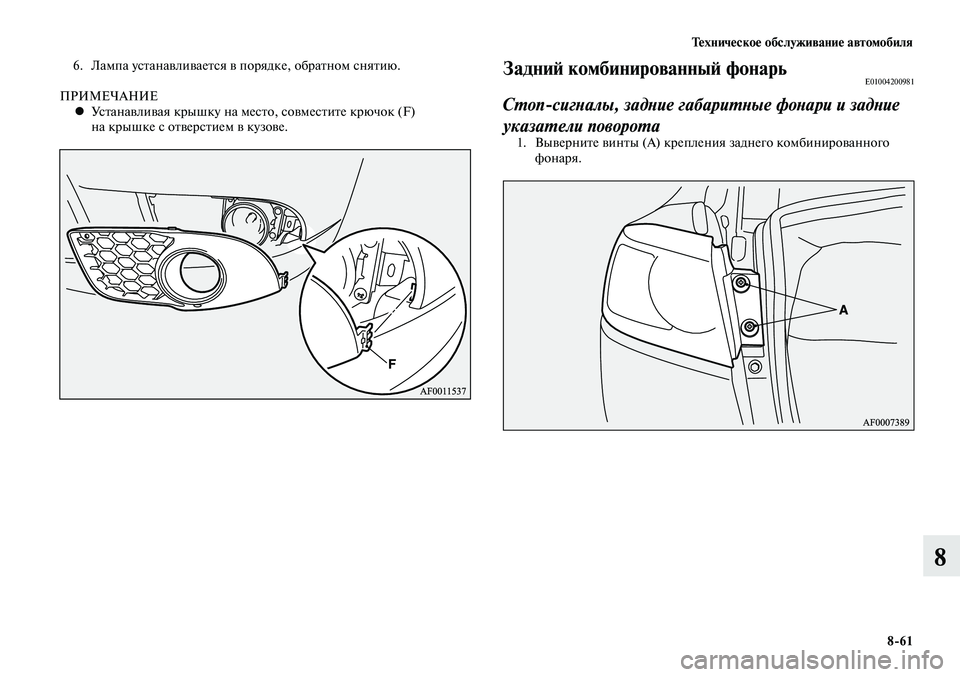

8-61
8
6. Лампа устанавливается в порядке, обратном снятию.
ПРИМЕЧАНИЕ Устанавливая крышку на место, совместите крючок (F)

•
на крышке с отверстием в кузове.Задний комбинированный фонарьE01004200981
Стоп-сигналы, задние габаритные фонари и задние
указатели поворота
1. Выверните винты (А) крепления заднего комбинированного
фонаря.

Техническое обслуживание автомобиля

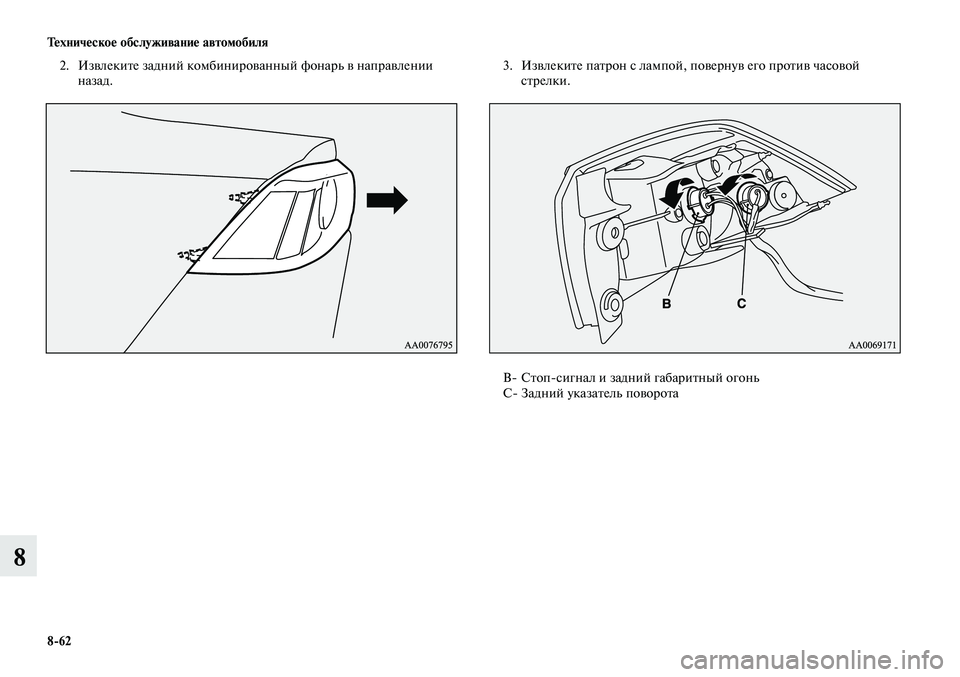

8-62
8
2. Извлеките задний комбинированный фонарь в направлении
назад.3. Извлеките патрон с лампой, повернув его против часовой
стрелки.
B- Стоп-сигнал и задний габаритный огонь
С- Задний указатель поворота

Техническое обслуживание автомобиля

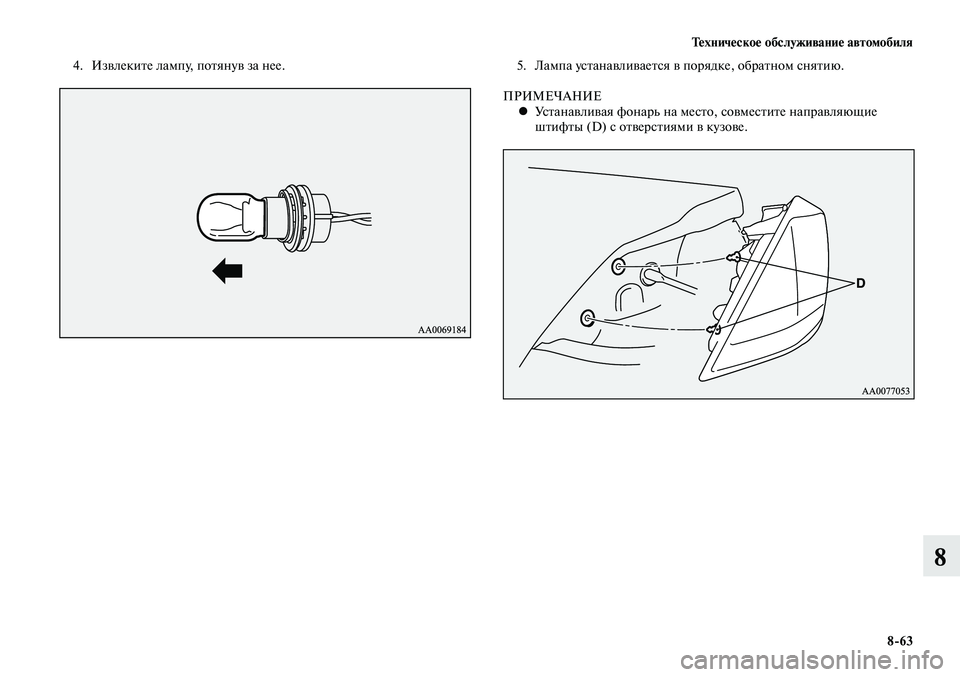

8-63
8
4. Извлеките лампу, потянув за нее.5. Лампа устанавливается в порядке, обратном снятию.
ПРИМЕЧАНИЕ Устанавливая фонарь на место, совместите направляющие

•
штифты (D) с отверстиями в кузове.

Техническое обслуживание автомобиля
8-64
8
Габаритные огни, фонари заднего хода и задний
противотуманный фонарь
1. Откройте крышку багажного отделения.
Подденьте фиксаторы (A) отверткой с плоским лезвием и
снимите крышку (B).
2. Извлеките патрон с лампой, повернув его против часовой
стрелки.
С- Задний габаритный фонарь
D- Задний противотуманный фонарь (со стороны водителя),
фонарь заднего хода (со стороны пассажира)

Техническое обслуживание автомобиля

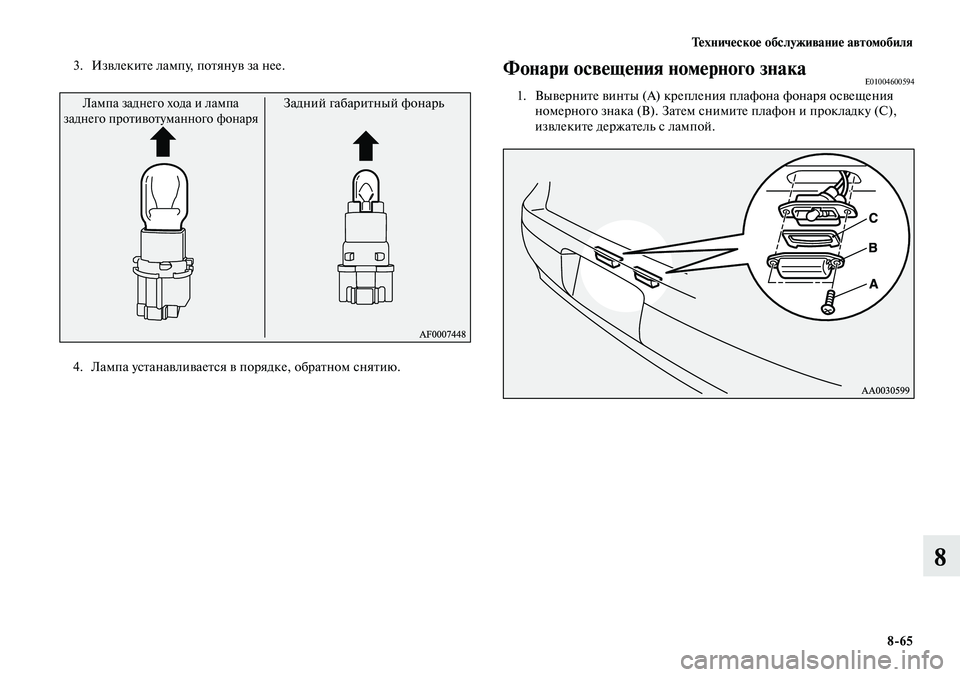

8-65
8
3. Извлеките лампу, потянув за нее.
4. Лампа устанавливается в порядке, обратном снятию.
Лампа заднего хода и лампа
заднего противотуманного фонаряЗадний габаритный фонарь
Фонари освещения номерного знакаE010046005941. Выверните винты (А) крепления плафона фонаря освещения
номерного знака (В). Затем снимите плафон и прокладку (С),
извлеките держатель с лампой.

Тех ни че ское об слу жи ва ние ав то мо би ля

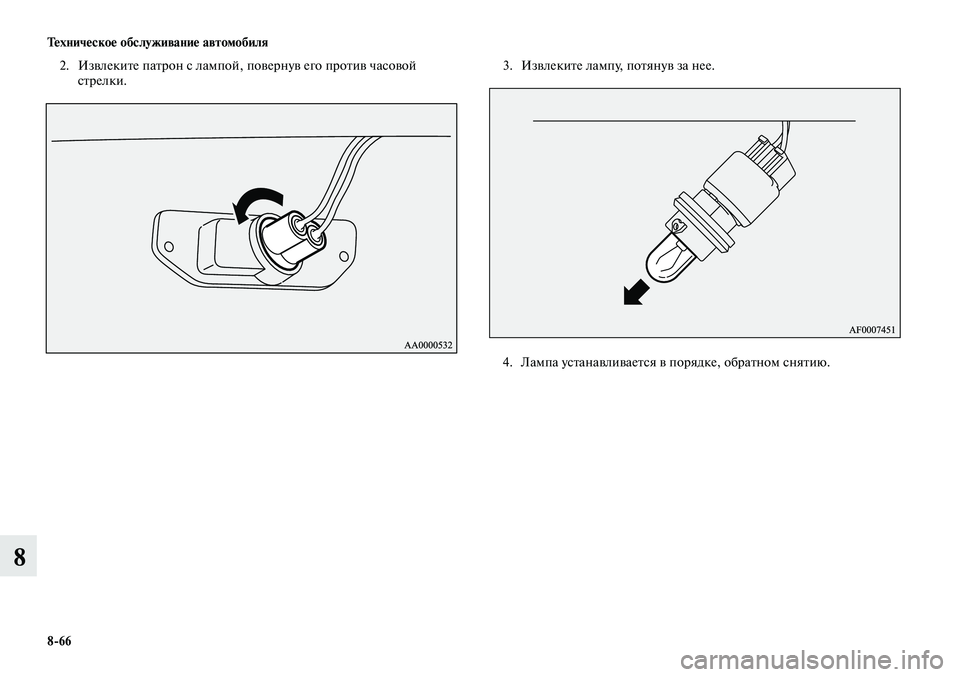

8-66
8
2. Извлеките патрон с лампой, повернув его против часовой
стрелки.3. Извлеките лампу, потянув за нее.
4. Лампа устанавливается в порядке, обратном снятию.
