2014 MITSUBISHI LANCER Руководство по эксплуатации и техобслуживанию (in Russian)

Органы управления и контрольно-измерительные приборы
3-11
3

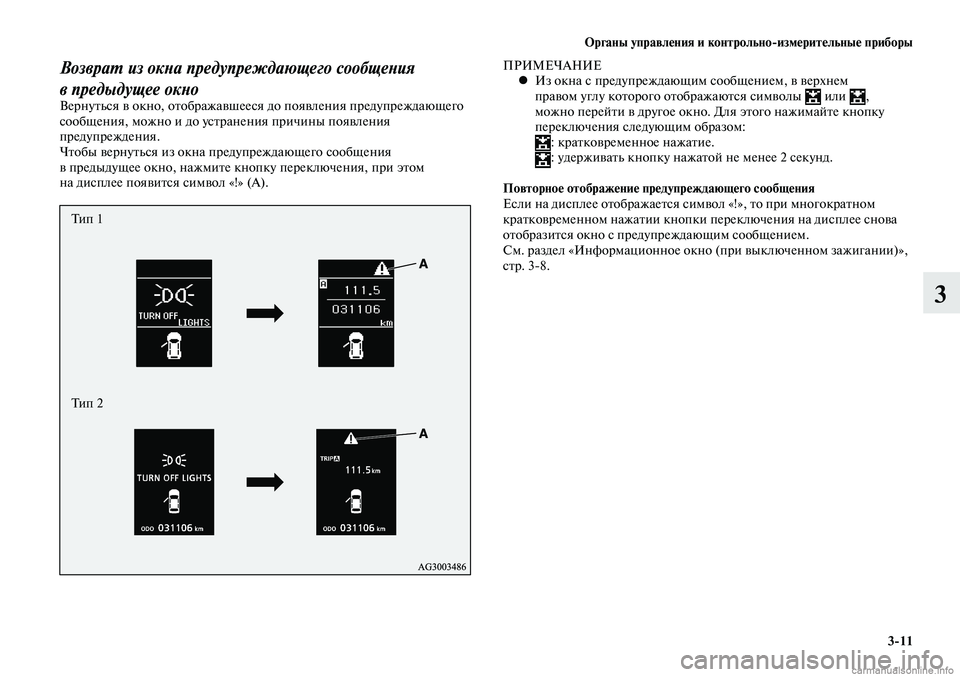

Возврат из окна предупреждающего сообщения
в предыдущее окно
Вернуться в окно, отображавшееся до появления предупреждающего
сообщения, можно и до устранения причины появления
предупреждения.
Чтобы вернуться из окна предупреждающего сообщения
в предыдущее окно, нажмите кнопку переключения, при этом
на дисплее появится символ «!» (A). ПРИМЕЧАНИЕ
Из окна с предупреждающим сообщением, в верхнем

•
правом углу которого отображаются символы или ,
можно перейти в другое окно. Для этого нажимайте кнопку
переключения следующим образом:
: кратковременное нажатие. : удерживать кнопку нажатой не менее 2 секунд.
Повторное отображение предупреждающего сообщения
Если на дисплее отображается символ «!», то при многократном
кратковременном нажатии кнопки переключения на дисплее снова
отобразится окно с предупреждающим сообщением.
См. раздел «Информационное окно (при выключенном зажигании)»,
стр. 3-8.
Тип 1
Тип 2

Органы управления и контрольно-измерительные приборы
3-12
3

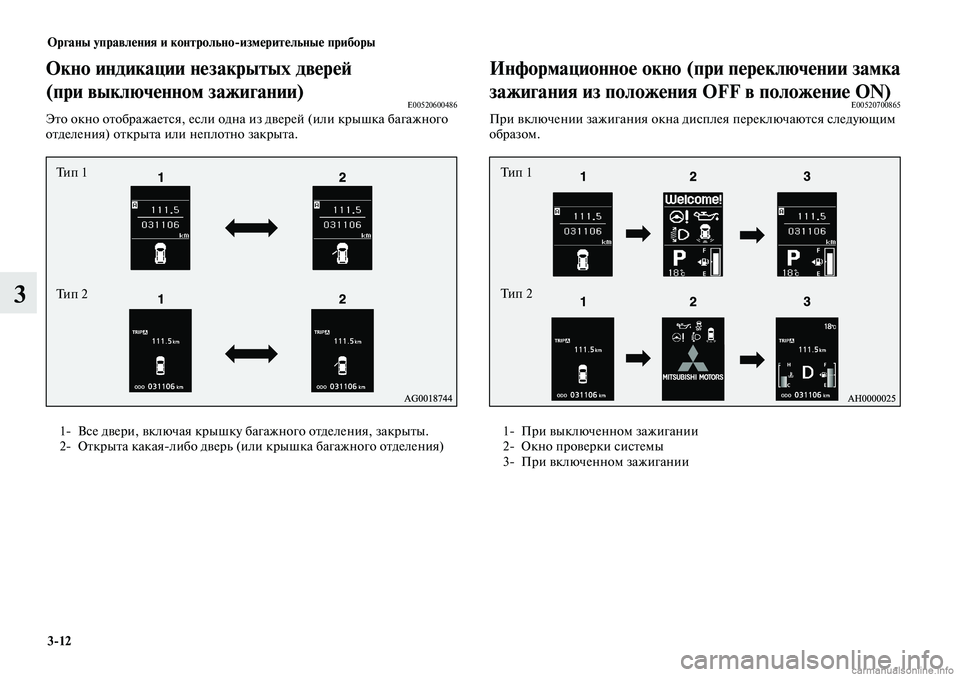

Окно индикации незакрытых дверей
(при выключенном зажигании)
E00520600486Это окно отображается, если одна из дверей (или крышка багажного
отделения) открыта или неплотно закрыта.
1- Все двери, включая крышку багажного отделения, закрыты.
2- Открыта какая-либо дверь (или крышка багажного отделения)
Информационное окно (при переключении замка
зажигания из положения OFF в положение ON)
E00520700865При включении зажигания окна дисплея переключаются следующим
образом.
1- При выключенном зажигании
2- Окно проверки системы
3- При включенном зажигании
Тип 1
Тип 2Тип 1
Тип 2

Органы управления и контрольно-измерительные приборы
3-13
3

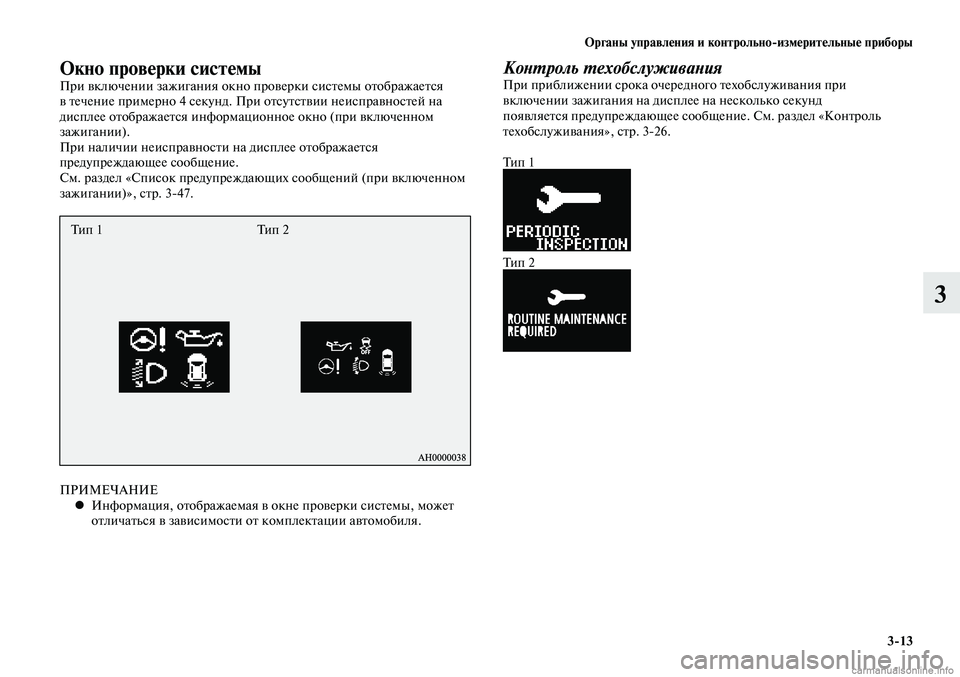

Окно проверки системыПри включении зажигания окно проверки системы отображается
в течение примерно 4 секунд. При отсутствии неисправностей на
дисплее отображается информационное окно (при включенном
зажигании).
При наличии неисправности на дисплее отображается
предупреждающее сообщение.
См. раздел «Список предупреждающих сообщений (при включенном
зажигании)», стр. 3-47.
ПРИ МЕ ЧА НИЕ
Информация, отображаемая в окне проверки системы, может

•
отличаться в зависимости от комплектации автомобиля.
Тип 1 Тип 2
Контроль техобслуживанияПри приближении срока очередного техобслуживания при
включении зажигания на дисплее на несколько секунд
появляется предупреждающее сообщение. См. раздел «Контроль
техобслуживания», стр. 3-26.
Тип 1
Тип 2

Органы управления и контрольно-измерительные приборы
3-14
3

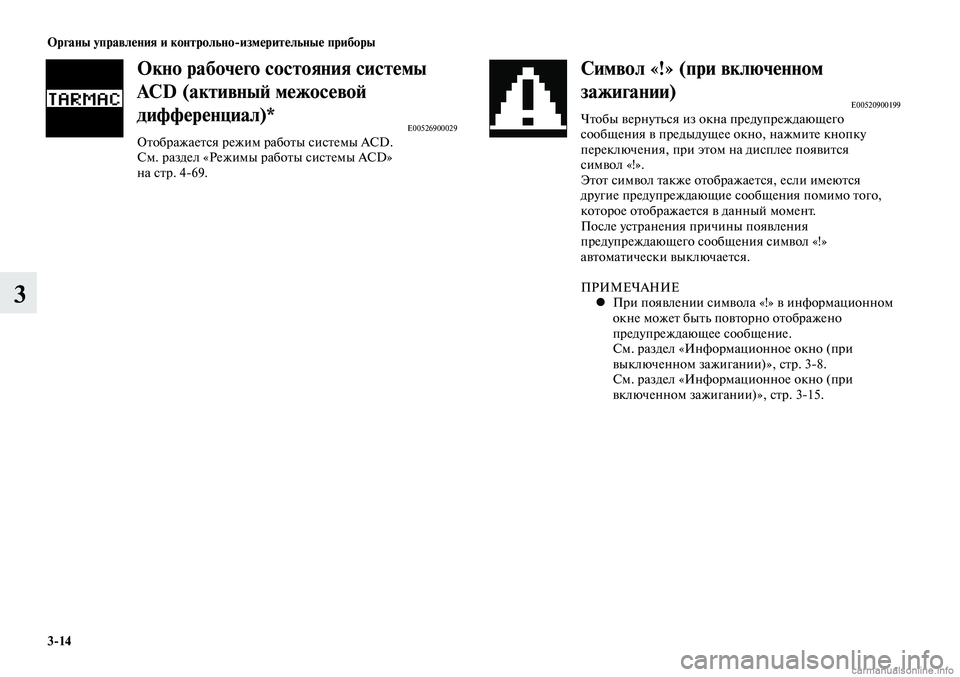

Символ «!» (при включенном
зажигании)
E00520900199Чтобы вернуться из окна предупреждающего
сообщения в предыдущее окно, нажмите кнопку
переключения, при этом на дисплее появится
символ «!».
Этот символ также отображается, если имеются
другие предупреждающие сообщения помимо того,
которое отображается в данный момент.
После устранения причины появления
предупреждающего сообщения символ «!»
автоматически выключается.
ПРИМЕЧАНИЕ При появлении символа «!» в информационном

•
окне может быть повторно отображено
предупреждающее сообщение.
См. раздел «Информационное окно (при
выключенном зажигании)», стр. 3-8.
См. раздел «Информационное окно (при
включенном зажигании)», стр. 3-15.
Окно рабочего состояния системы
ACD (активный межосевой
дифференциал)*
E00526900029Отображается режим работы системы ACD.
См. раздел «Режимы работы системы ACD»
на стр. 4-69.

Органы управления и контрольно-измерительные приборы
3-15
3
Окно индикации отключения
динамической системы курсовой
устойчивости ASC*
E00521000386Это окно отображается при отключении
динамической системы курсовой устойчивости
с помощью выключателя ASC OFF.
Это окно также отображается, если в динамической
системе курсовой устойчивости возникла
неисправность.
См. раздел «Выключатель ASC OFF», стр. 4-87.
Информационное окно (при включенном
зажигании)
E00521100589При каждом кратковременном нажатии кнопки переключения окна
на дисплее меняются в следующем порядке. Тип 1
При отсутствии предупреждающего сообщения
При наличии
предупреждающего
сообщения При отсутствии предупреждающего сообщения
При наличии
предупреждающего
сообщения
Тип 2

Органы управления и контрольно-измерительные приборы
3-16
3

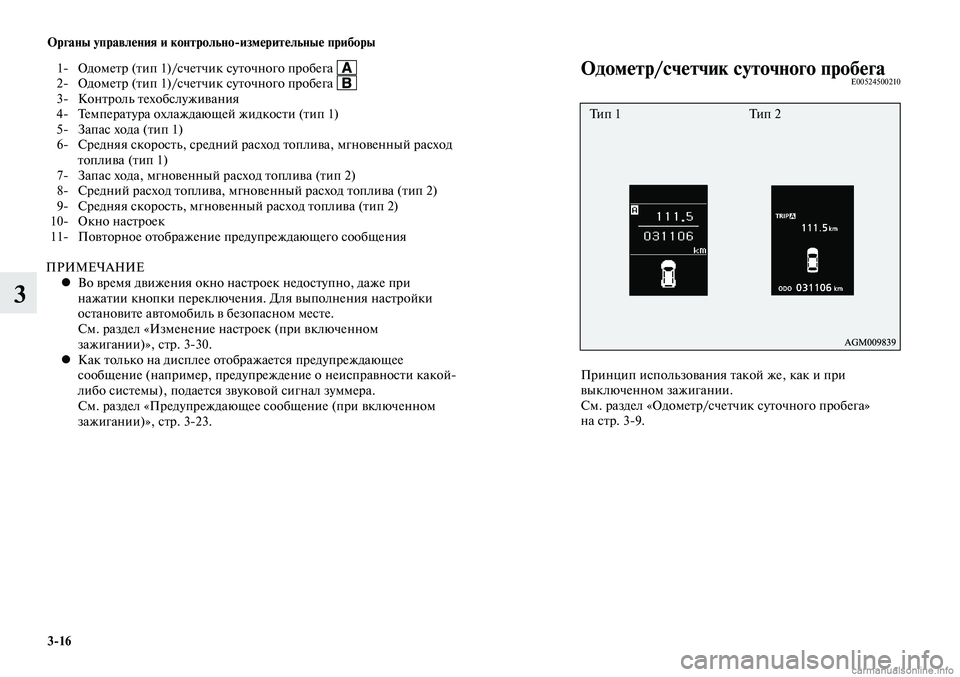

1- Одометр (тип 1)/счетчик суточного пробега 2- Одометр (тип 1)/счетчик суточного пробега 3- Контроль техобслуживания
4- Температура охлаждающей жидкости (тип 1)
5- Запас хода (тип 1)
6- Средняя скорость, средний расход топлива, мгновенный расход
топлива (тип 1)
7- Запас хода, мгновенный расход топлива (тип 2)
8- Средний расход топлива, мгновенный расход топлива (тип 2)
9- Средняя скорость, мгновенный расход топлива (тип 2)
10- Окно настроек
11- Повторное отображение предупреждающего сообщения
ПРИМЕЧАНИЕ Во время движения окно настроек недоступно, даже при

•
нажатии кнопки переключения. Для выполнения настройки
остановите автомобиль в безопасном месте.
См. раздел «Изменение настроек (при включенном
зажигании)», стр. 3-30.
Как только на дисплее отображается предупреждающее

•
сообщение (например, предупреждение о неисправности какой-
либо системы), подается звуковой сигнал зуммера.
См. раздел «Предупреждающее сообщение (при включенном
зажигании)», стр. 3-23.
Одометр/счетчик суточного пробегаE00524500210
Принцип использования такой же, как и при
выключенном зажигании.
См. раздел «Одометр/счетчик суточного пробега»
на стр. 3-9.
Тип 1
Тип 2

Органы управления и контрольно-измерительные приборы
3-17
3

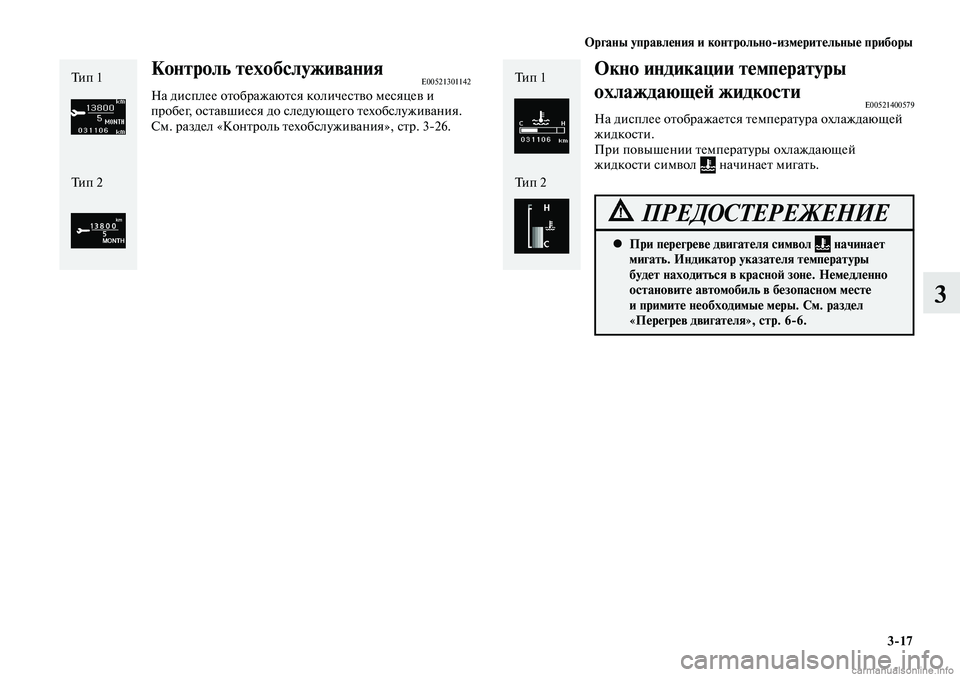

Окно индикации температуры
охлаждающей жидкости
E00521400579На дисплее отображается температура охлаждающей
жидкости.
При повышении температуры охлаждающей
жидкости символ
начинает мигать.
Контроль техобслуживанияE00521301142На дисплее отображаются количество месяцев и
пробег, оставшиеся до следующего техобслуживания.
См. раздел «Контроль техобслуживания», стр. 3-26.
При перегреве двигателя символ

• начинает
мигать. Индикатор указателя температуры
будет находиться в красной зоне. Немедленно
остановите автомобиль в безопасном месте
и примите необходимые меры. См. раздел
«Перегрев двигателя», стр. 6-6.
ПРЕДОСТЕРЕЖЕНИЕ
Тип 1
Тип 2 Тип 1
Тип 2

Органы управления и контрольно-измерительные приборы
3-18
3

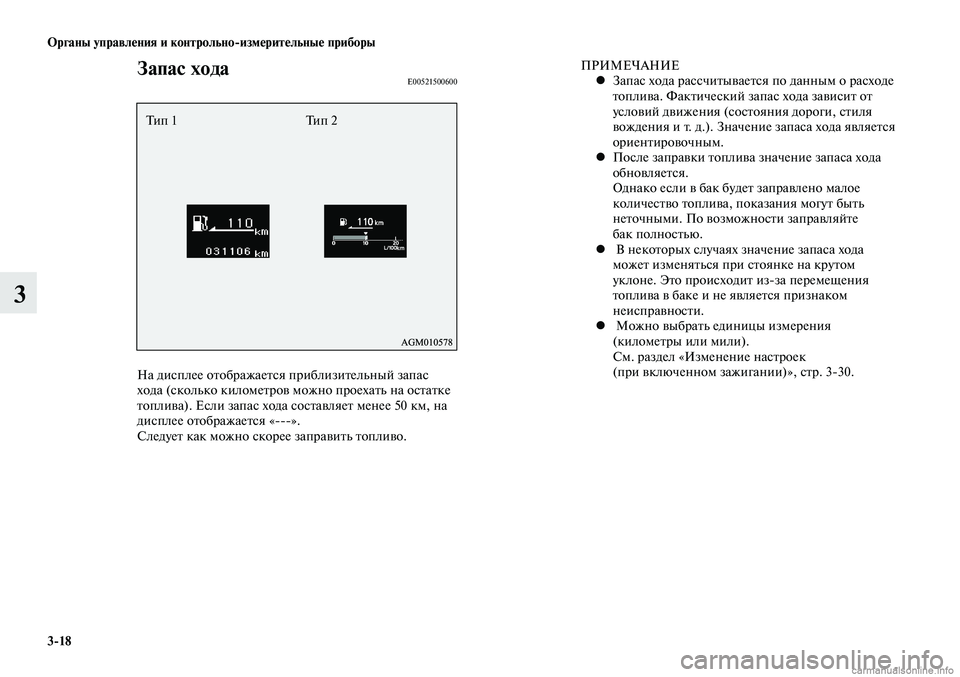

ПРИМЕЧАНИЕЗапас хода рассчитывается по данным о расходе

•
топлива. Фактический запас хода зависит от
условий движения (состояния дороги, стиля
вождения и т. д.). Значение запаса хода является
ориентировочным.
После заправки топлива значение запаса хода

•
обновляется.
Однако если в бак будет заправлено малое
количество топлива, показания могут быть
неточными. По возможности заправляйте
бак полностью.
В некоторых случаях значение запаса хода

•
может изменяться при стоянке на крутом
уклоне. Это происходит из-за перемещения
топлива в баке и не является признаком
неисправности.
Можно выбрать единицы измерения

•
(километры или мили).
См. раздел «Изменение настроек
(при включенном зажигании)», стр. 3-30.Запас ходаE00521500600
На дисплее отображается приблизительный запас
хода (сколько километров можно проехать на остатке
топлива). Если запас хода составляет менее 50 км, на
дисплее отображается «---».
Следует как можно скорее заправить топливо.
Тип 1 Тип 2
