2014 MITSUBISHI LANCER Руководство по эксплуатации и техобслуживанию (in Russian)

Органы управления и контрольно-измерительные приборы
3-3
3

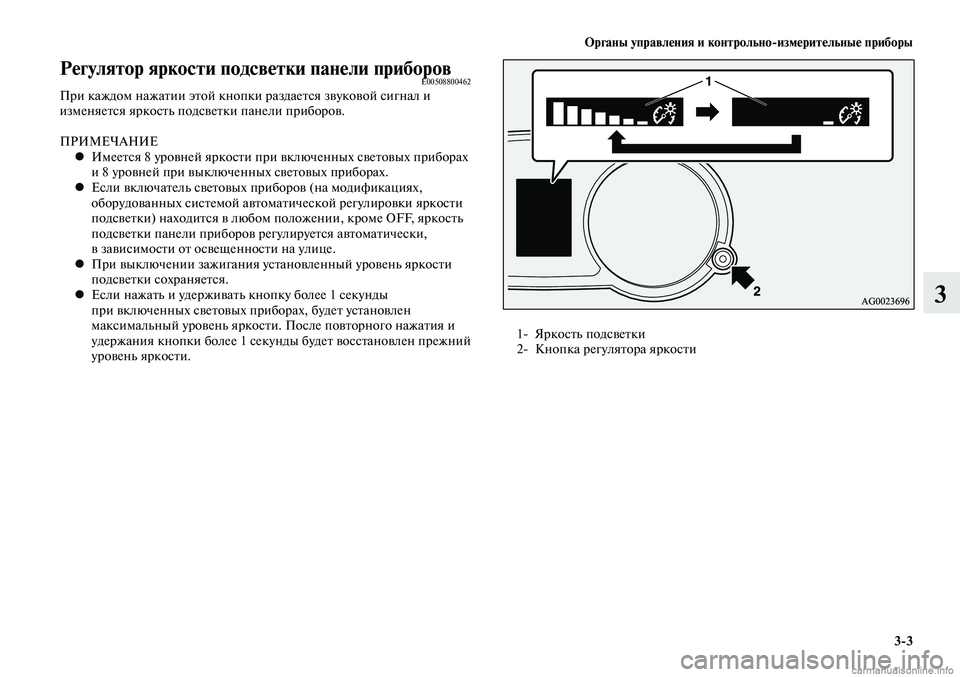

Регулятор яркости подсветки панели приборовE00508800462При каждом нажатии этой кнопки раздается звуковой сигнал и
изменяется яркость подсветки панели приборов.
ПРИМЕЧАНИЕИмеется 8 уровней яркости при включенных световых приборах

•
и 8 уровней при выключенных световых приборах.
Если включатель световых приборов (на модификациях,

•
оборудованных системой автоматической регулировки яркости
подсветки) находится в любом положении, кроме OFF, яркость
подсветки панели приборов регулируется автоматически,
в зависимости от освещенности на улице.
При выключении зажигания установленный уровень яркости

•
подсветки сохраняется.
Если нажать и удерживать кнопку более 1 секунды

•
при включенных световых приборах, будет установлен
максимальный уровень яркости. После повторного нажатия и
удержания кнопки более 1 секунды будет восстановлен прежний
уровень яркости. 1-
Яркость подсветки
2- Кнопка регулятора яркости

Органы управления и контрольноизмерительные приборы
3-4
3
Многофункциональный дисплейE00519900971
(Кроме автомобилей, оснащенных Twin Clutch SST)Для выполнения настройки остановите автомобиль в безопасном месте.
На многофункциональном дисплее отображаются следующие окна: окно предупреждающих сообщений, одометр, счетчик суточного пробега,
контроль техобслуживания, температура охлаждающей жидкости, остаток топлива в баке, температура наружного воздуха, положение рычага
селектора, средний и мгновенный расход топлива, запас хода, средняя скорость, уровень яркости подсветки панели приборов.
Также имеется возможность выбирать язык сообщений и единицы измерения.
1- Символ «!» (при выключенном зажигании) → стр. 3-8
2- Информационное окно (при выключенном зажигании) →
стр. 3-8
Предупреждающее сообщение (при выключенном
зажигании) → стр. 3-10
3- Окно индикации незакрытых дверей (при выключенном
зажигании) → стр. 3-12 4- Символ «!» (при включенном зажигании) → стр. 3-14
5- Окно индикации отключения динамической системы курсовой
устойчивости ASC* → стр. 3-15
6- Окно индикации температуры наружного воздуха → стр. 3-24
7- Индикатор экономичного режима (для автомобилей с А/Т
или CVT (кроме автомобилей для России, Казахстана и
Украины)) → стр. 3-26
При выключенном зажигании При включенном зажигании
(модификации с A/T или CVT) При включенном зажигании
(модификации с M/T)
Тип 1 Тип 2 Тип 1Тип 2 Тип 1Тип 2

Органы управления и контрольноизмерительные приборы
3-5
3
8- Информационное окно (при включенном зажигании) →
стр. 3-15
Предупреждающее сообщение (при включенном зажигании) →
стр. 3-23
9- Окно индикации уровня топлива в баке → стр. 3-25
10- Окно индикации положения рычага селектора* → стр. 3-24
11- Окно индикации температуры охлаждающей жидкости* →
стр. 3-17
12- Окно индикатора переключения передач (для автомобилей
с М/Т (кроме автомобилей для России, Казахстана и
Украины)) → стр. 4-28
13- Окно индикации системы автоматической остановки и запуска
двигателя (AS&G)*
Окно индикации выключенного состояния системы
автоматической остановки и запуска двигателя (AS&G)*

Органы управления и контрольноизмерительные приборы
3-6
3
(Для автомобилей, оснащенных Twin Clutch SST)Для выполнения настройки остановите автомобиль в безопасном месте.
На многофункциональном дисплее отображаются следующие окна: окно предупреждающих сообщений, одометр/счетчик суточного пробега,
контроль техобслуживания, температура охлаждающей жидкости, остаток топлива в баке, температура наружного воздуха, рабочее состояние
Twin Clutch SST, режим управления системой ACD (активный межосевой дифференциал), положение рычага переключения режимов, средний
и мгновенный расход топлива, запас хода, средняя скорость, окно индикации состояния системы ACD, уровень яркости подсветки панели
приборов.
Также имеется возможность выбирать язык сообщений и единицы измерения.
1- Символ «!» (при выключенном зажигании) → стр. 3-8
2- Информационное окно (при выключенном зажигании) →
стр. 3-8
Предупреждающее сообщение (при выключенном
зажигании) → стр. 3-10
3- Окно индикации незакрытых дверей (при выключенном
зажигании) стр. → 3-12
4- Окно рабочего состояния системы ACD (активный межосевой
дифференциал)* → стр. 3-14 5- Окно индикации температуры наружного воздуха стр. 3-24
6- Символ «!» (при включенном зажигании) → стр. 3-14
7- Информационное окно (при включенном зажигании) →
стр. 3-15
Предупреждающее сообщение (при включенном зажигании) →
стр. 3-23
8- Окно индикации уровня топлива в баке → стр. 3-25
9- Окно рабочего состояния Twin Clutch SST → стр. 3-24
10- Окно индикации температуры охлаждающей жидкости →
стр. 3-17
При выключенном зажигании При включенном зажигании
Тип 2 Тип 2

Органы управления и контрольно-измерительные приборы
3-7
3
11- Окно индикации положения рычага переключения режимов →
стр. 3-24
12- Окно индикации отключения динамической системы курсовой
устойчивости ASC* → стр. 3-15
13- Индикатор экономичного режима (кроме автомобилей
для России, Казахстана и Украины) → стр. 3-26
ПРИМЕЧАНИЕ Единицы измерения уровня топлива и температуры, язык

•
сообщений и другие параметры дисплея можно изменять.
См. раздел «Изменение настроек (при включенном
зажигании)», стр. 3-30.
Окна на дисплее меняются в зависимости от того, в каком

•
положении находится замок зажигания (выключено или
включено).
См. раздел «Информационное окно (при выключенном
зажигании)», стр. 3-8.
См. раздел «Список предупреждающих сообщений
(при выключенном зажигании)», стр. 3-45.
См. раздел «Информационное окно (при переключении замка
зажигания из положения OFF в положение ON)», стр. 3-12.
См. раздел «Информационное окно (при включенном
зажигании)», стр. 3-15.
См. раздел «Список предупреждающих сообщений (при
включенном зажигании)», стр. 3-47.Кнопка переключения многофункционального
дисплея
E00520000611При каждом нажатии этой кнопки подается звуковой сигнал и
происходит смена окон: окно предупреждающих сообщений,
одометр, счетчик суточного пробега, контроль техобслуживания,
температура охлаждающей жидкости (тип 1), средний и мгновенный
расход топлива; запас хода; средняя скорость и окно индикации
состояния системы ACD (активный межосевой дифференциал).
Также с помощью этой кнопки осуществляется выбор языка
сообщений и единиц измерения.

Органы управления и контрольно-измерительные приборы
3-8
3

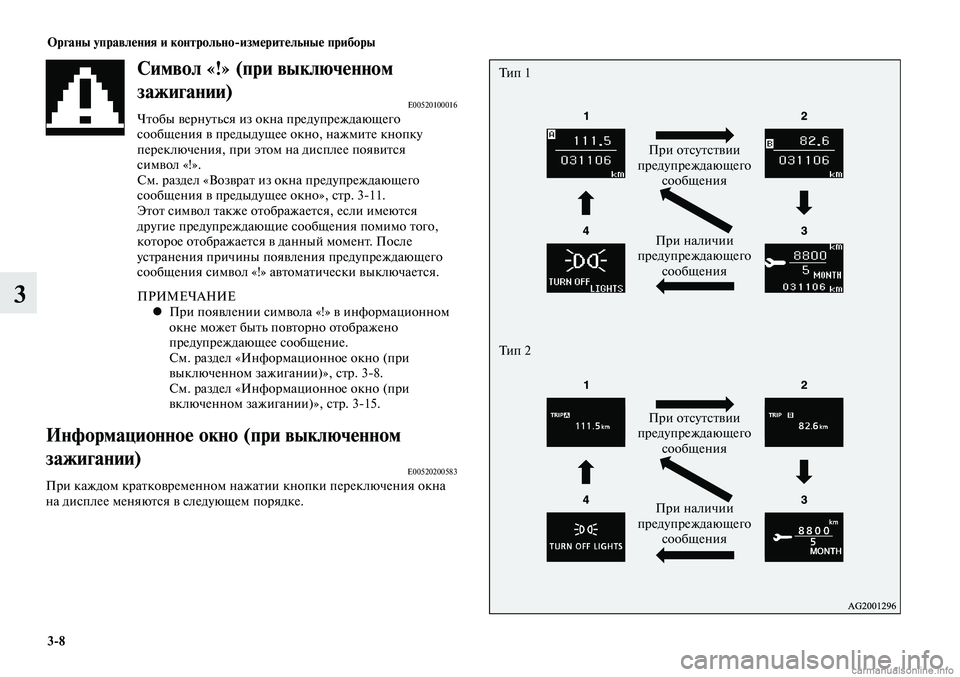

Символ «!» (при выключенном
зажигании)
E00520100016Чтобы вернуться из окна предупреждающего
сообщения в предыдущее окно, нажмите кнопку
переключения, при этом на дисплее появится
символ «!».
См. раздел «Возврат из окна предупреждающего
сообщения в предыдущее окно», стр. 3-11.
Этот символ также отображается, если имеются
другие предупреждающие сообщения помимо того,
которое отображается в данный момент. После
устранения причины появления предупреждающего
сообщения символ «!» автоматически выключается.
ПРИ МЕ ЧА НИЕ
При появлении символа «!» в информационном

•
окне может быть повторно отображено
предупреждающее сообщение.
См. раздел «Информационное окно (при
выключенном зажигании)», стр. 3-8.
См. раздел «Информационное окно (при
включенном зажигании)», стр. 3-15.
Информационное окно (при выключенном
зажигании)
E00520200583При каждом кратковременном нажатии кнопки переключения окна
на дисплее меняются в следующем порядке. При отсутствии
предупреждающего сообщения
При наличии
предупреждающего сообщения
Тип 1
Тип 2
При отсутствии
предупреждающего сообщения
При наличии
предупреждающего сообщения

Органы управления и контрольноизмерительные приборы
3-9
3

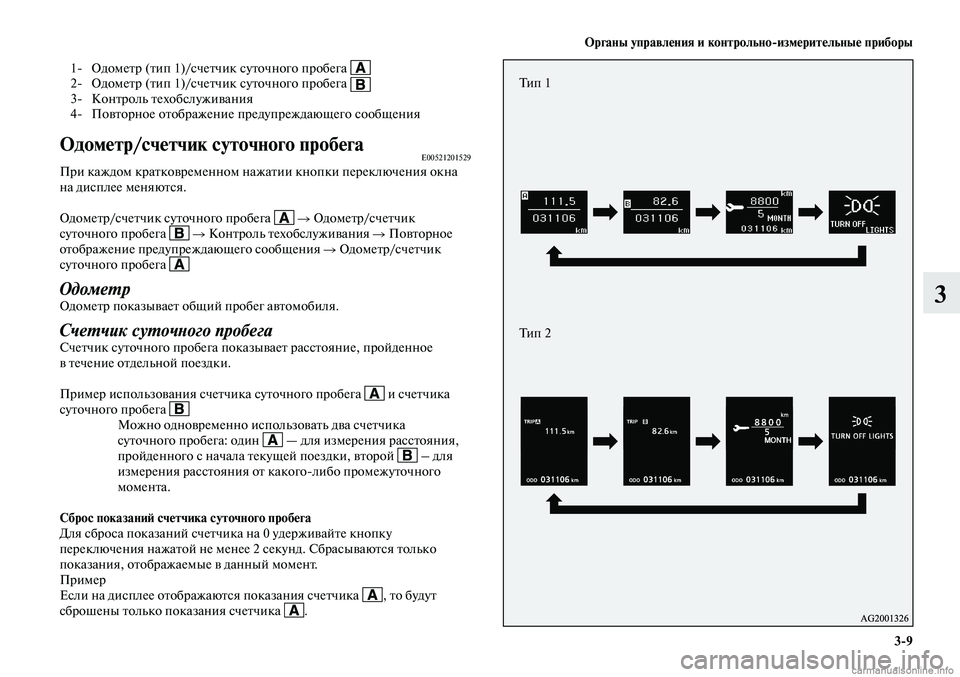

1- Одометр (тип 1)/счетчик суточного пробега 2- Одометр (тип 1)/счетчик суточного пробега 3- Контроль техобслуживания
4- Повторное отображение предупреждающего сообщения
Одометр/счетчик суточного пробегаE00521201529При каждом кратковременном нажатии кнопки переключения окна
на дисплее меняются.
Одометр/счетчик суточного пробега
→ Одометр/счетчик
суточного пробега → Контроль техобслуживания → Повторное
отображение предупреждающего сообщения → Одометр/счетчик
суточного пробега
ОдометрОдометр показывает общий пробег автомобиля.
Счетчик суточного пробегаСчетчик суточного пробега показывает расстояние, пройденное
в течение отдельной поездки.
Пример использования счетчика суточного пробега
и счетчика
суточного пробега
Можно одновременно использовать два счетчика
суточного пробега: один
— для измерения расстояния,
пройденного с начала текущей поездки, второй – для
измерения расстояния от какого-либо промежуточного
момента.
Сброс показаний счетчика суточного пробега
Для сброса показаний счетчика на 0 удерживайте кнопку
переключения нажатой не менее 2 секунд. Сбрасываются только
показания, отображаемые в данный момент.
Пример
Если на дисплее отображаются показания счетчика
, то будут
сброшены только показания счетчика .
Тип 1
Тип 2

Органы управления и контрольно-измерительные приборы
3-10
3

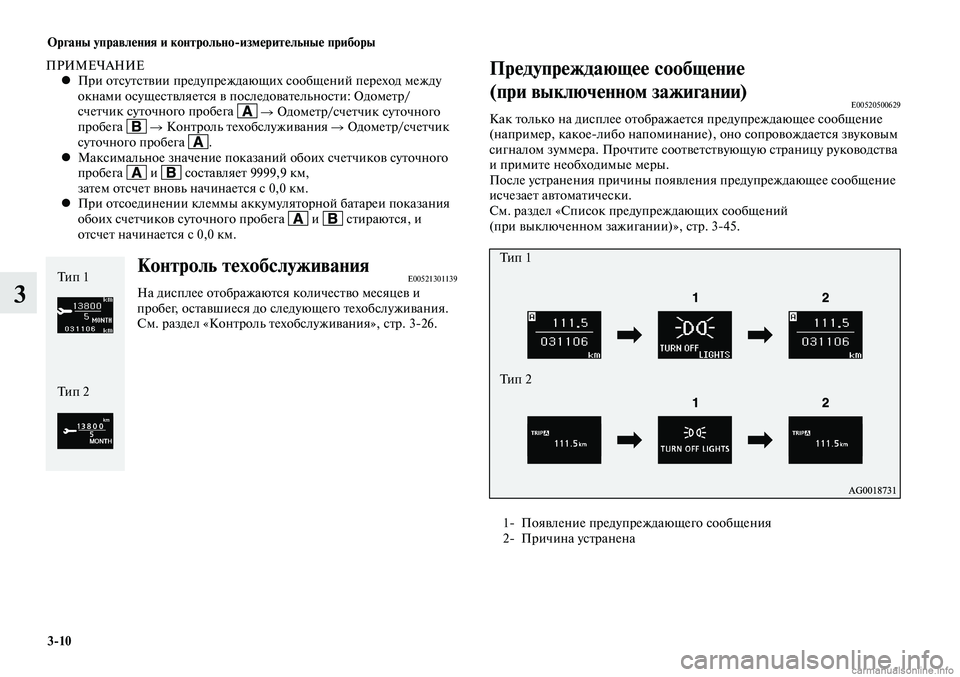

Контроль техобслуживанияE00521301139На дисплее отображаются количество месяцев и
пробег, оставшиеся до следующего техобслуживания.
См. раздел «Контроль техобслуживания», стр. 3-26.
Предупреждающее сообщение
(при выключенном зажигании)
E00520500629Как только на дисплее отображается предупреждающее сообщение
(например, какое-либо напоминание), оно сопровождается звуковым
сигналом зуммера. Прочтите соответствующую страницу руководства
и примите необходимые меры.
После устранения причины появления предупреждающее сообщение
исчезает автоматически.
См. раздел «Список предупреждающих сообщений
(при выключенном зажигании)», стр. 3-45.
1- Появление предупреждающего сообщения
2- Причина устранена
ПРИ
МЕ ЧА НИЕ
При отсутствии предупреждающих сообщений переход между

•
окнами осуществляется в последовательности: Одометр/
счетчик суточного пробега → Одометр/счетчик суточного
пробега → Контроль техобслуживания → Одометр/счетчик
суточного пробега .
Максимальное значение показаний обоих счетчиков суточного

•
пробега
и составляет 9999,9 км,
затем отсчет вновь начинается с 0,0 км.
При отсоединении клеммы аккумуляторной батареи показания

•
обоих счетчиков суточного пробега
и стираются, и
отсчет начинается с 0,0 км.
Тип 1
Тип 2 Тип 1
Тип 2
