2014 MITSUBISHI LANCER Руководство по эксплуатации и техобслуживанию (in Russian)

Действия в сложных ситуациях
6-25
6

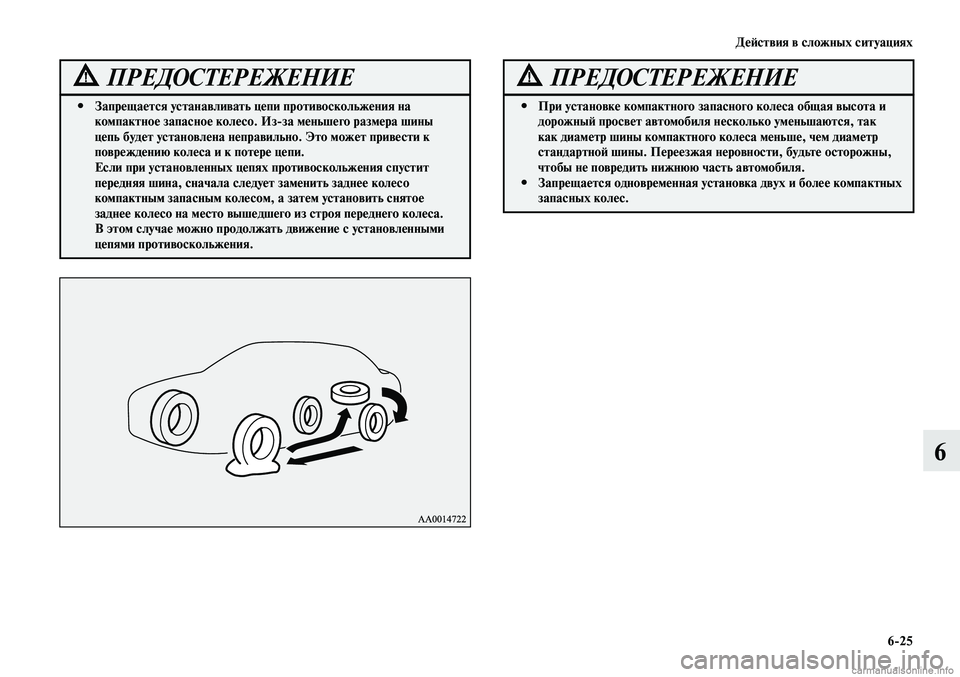

Запрещается устанавливать цепи противоскольжения на

#
компактное запасное колесо. Из-за меньшего размера шины
цепь будет установлена неправильно. Это может привести к
повреждению колеса и к потере цепи.
Если при установленных цепях противоскольжения спустит
передняя шина, сначала следует заменить заднее колесо
компактным запасным колесом, а затем установить снятое
заднее колесо на место вышедшего из строя переднего колеса.
В этом случае можно продолжать движение с установленными
цепями противоскольжения.
ПРЕДОСТЕРЕЖЕНИЕ
При установке компактного запасного колеса общая высота и

#
дорожный просвет автомобиля несколько уменьшаются, так
как диаметр шины компактного колеса меньше, чем диаметр
стандартной шины. Переезжая неровности, будьте осторожны,
чтобы не повредить нижнюю часть автомобиля.
Запрещается одновременная установка двух и более компактных

#
запасных колес.
ПРЕДОСТЕРЕЖЕНИЕ

Действия в сложных ситуациях
6-26
6

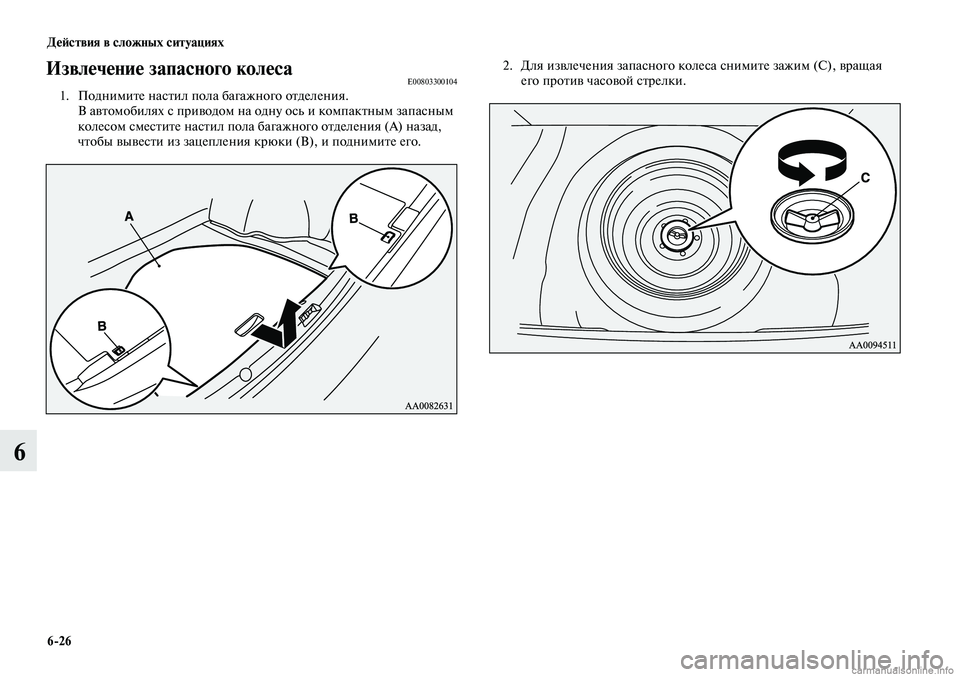

Извлечение запасного колесаE008033001041. Поднимите настил пола багажного отделения.
В автомобилях с приводом на одну ось и компактным запасным
колесом сместите настил пола багажного отделения (А) назад,
чтобы вывести из зацепления крюки (В), и поднимите его.
2. Для извлечения запасного колеса снимите зажим (С), вращая
его против часовой стрелки.

Действия в сложных ситуациях
6-27
6

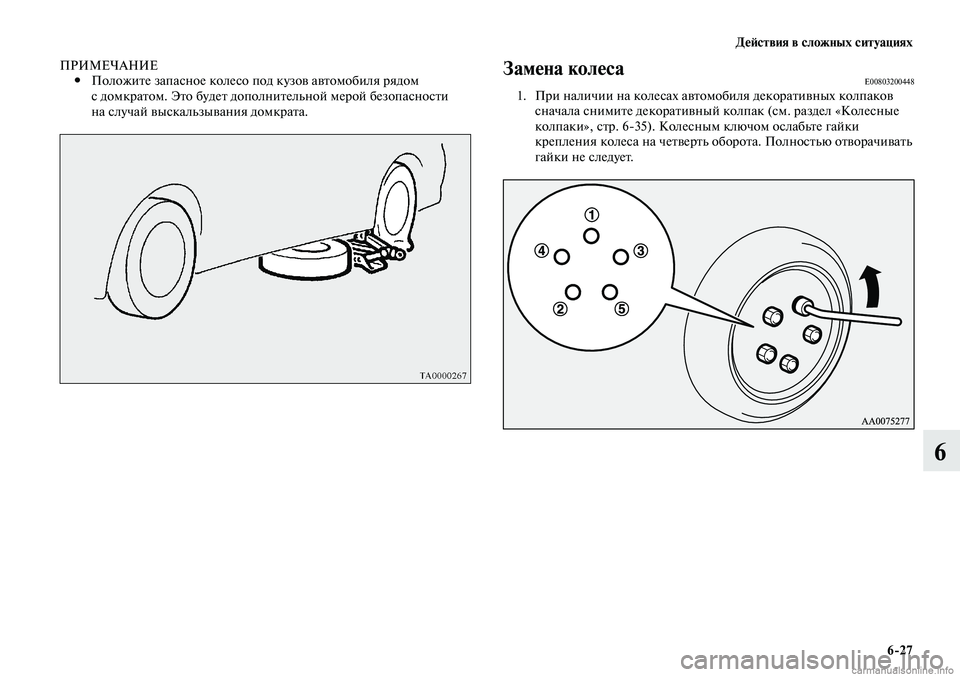

Замена колесаE008032004481. При наличии на колесах автомобиля декоративных колпаков
сначала снимите декоративный колпак (см. раздел «Колесные
колпаки», стр. 6-35). Колесным ключом ослабьте гайки
крепления колеса на четверть оборота. Полностью отворачивать
гайки не следует.
ПРИМЕЧАНИЕ
Положите запасное колесо под кузов автомобиля рядом

#
с домкратом. Это будет дополнительной мерой безопасности
на случай выскальзывания домкрата.

Действия в сложных ситуациях
6-28
6

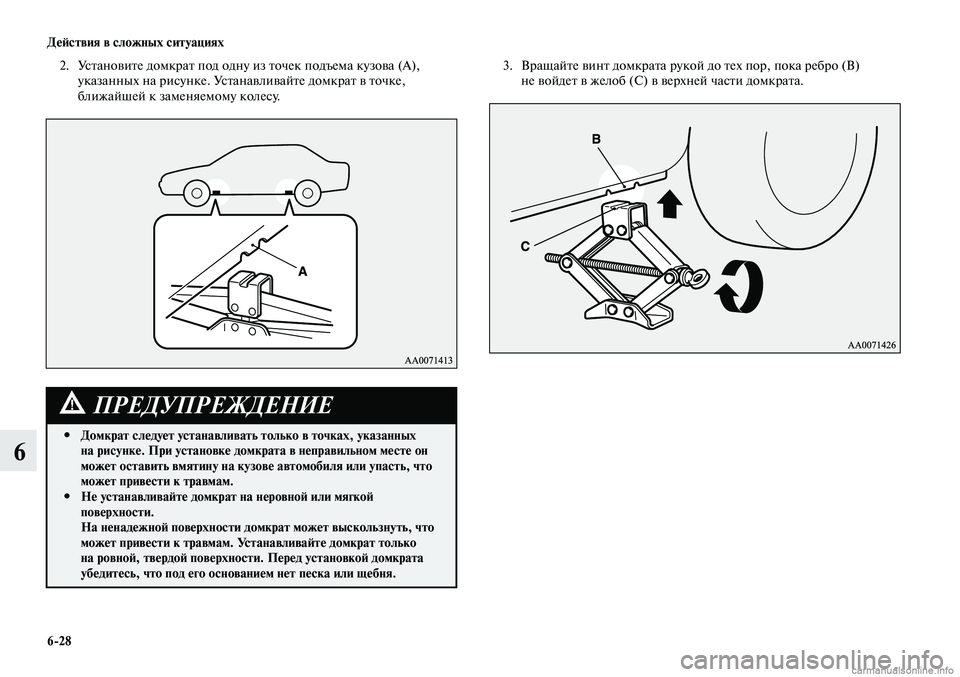

2. Установите домкрат под одну из точек подъема кузова (А),
указанных на рисунке. Устанавливайте домкрат в точке,
ближайшей к заменяемому колесу.
Домкрат следует устанавливать только в точках, указанных

#
на рисунке. При установке домкрата в неправильном месте он
может оставить вмятину на кузове автомобиля или упасть, что
может привести к травмам.
Не устанавливайте домкрат на неровной или мягкой

#
поверхности.
На ненадежной поверхности домкрат может выскользнуть, что
может привести к травмам. Устанавливайте домкрат только
на ровной, твердой поверхности. Перед установкой домкрата
убедитесь, что под его основанием нет песка или щебня.
ПРЕДУПРЕЖДЕНИЕ
3. Вращайте винт домкрата рукой до тех пор, пока ребро (В)
не войдет в желоб (С) в верхней части домкрата.

Действия в сложных ситуациях
6-29
6

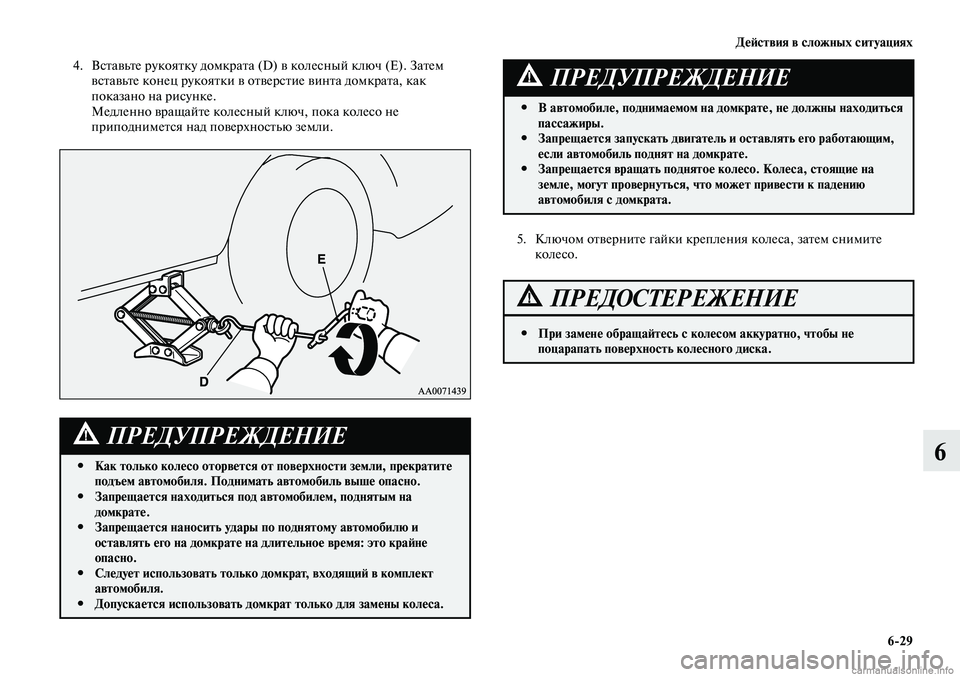

4. Вставьте рукоятку домкрата (D) в колесный ключ (Е). Затем
вставьте конец рукоятки в отверстие винта домкрата, как
показано на рисунке.
Медленно вращайте колесный ключ, пока колесо не
приподнимется над поверхностью земли.
Как только колесо оторвется от поверхности земли, прекратите

#
подъем автомобиля. Поднимать автомобиль выше опасно.
Запрещается находиться под автомобилем, поднятым на

#
домкрате.
Запрещается наносить удары по поднятому автомобилю и

#
оставлять его на домкрате на длительное время: это крайне
опасно.
Следует использовать только домкрат, входящий в комплект

#
автомобиля.
Допускается использовать домкрат только для замены колеса.

#
ПРЕДУПРЕЖДЕНИЕ
В автомобиле, поднимаемом на домкрате, не должны находиться

#
пассажиры.
Запрещается запускать двигатель и оставлять его работающим,

#
если автомобиль поднят на домкрате.
Запрещается вращать поднятое колесо. Колеса, стоящие на

#
земле, могут провернуться, что может привести к падению
автомобиля с домкрата.
ПРЕДУПРЕЖДЕНИЕ
При замене обращайтесь с колесом аккуратно, чтобы не

#
поцарапать поверхность колесного диска.
ПРЕДОСТЕРЕЖЕНИЕ
5. Ключом отверните гайки крепления колеса, затем снимите
колесо.

Действия в сложных ситуациях
6-30
6

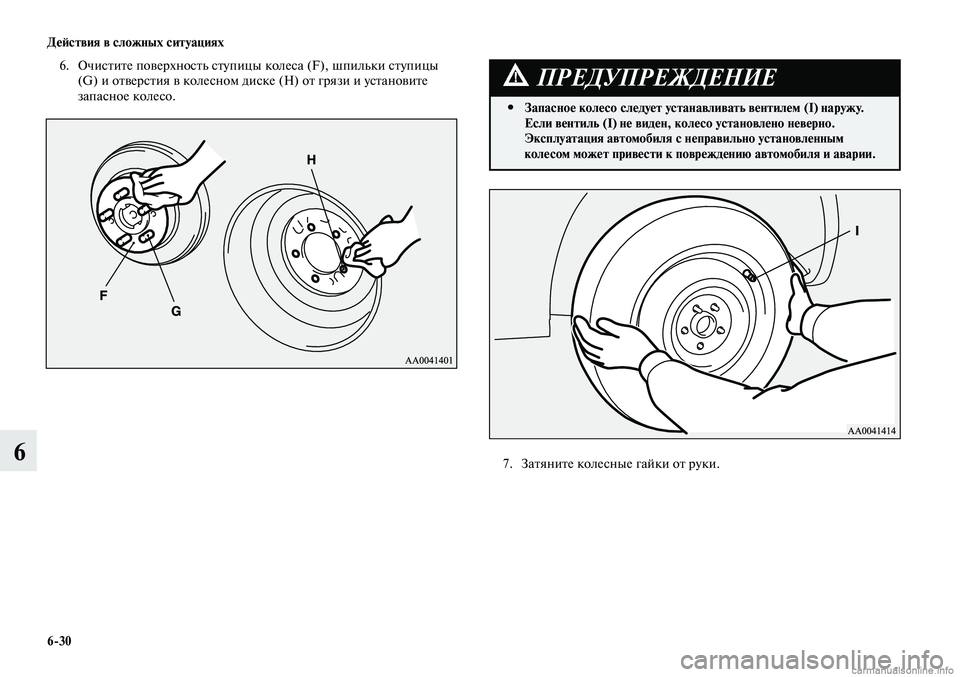

6. Очистите поверхность ступицы колеса (F), шпильки ступицы
(G) и отверстия в колесном диске (H) от грязи и установите
запасное колесо.
Запасное колесо следует устанавливать вентилем (I) наружу.

#
Если вентиль (I) не виден, колесо установлено неверно.
Эксплуатация автомобиля с неправильно установленным
колесом может привести к повреждению автомобиля и аварии.
ПРЕДУПРЕЖДЕНИЕ
7. Затяните колесные гайки от руки.

Действия в сложных ситуациях
6-31
6

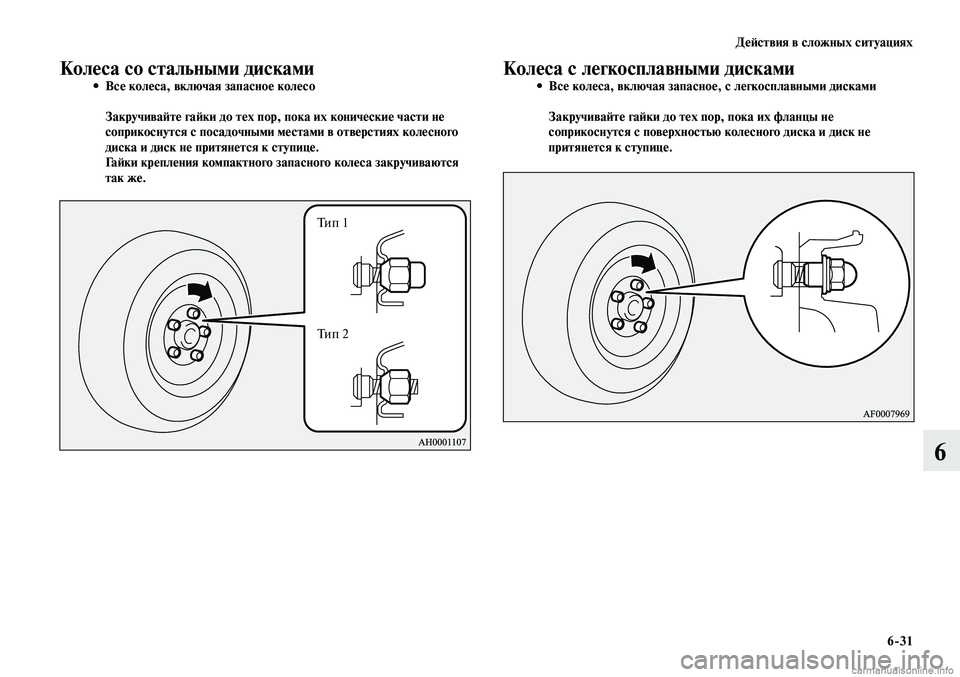

Колеса с легкосплавными дискамиВсе колеса, включая запасное, с легкосплавными дисками

•

Закручивайте гайки до тех пор, пока их фланцы не
соприкоснутся с поверхностью колесного диска и диск не
притянется к ступице.Колеса со стальными дискамиВсе колеса, включая запасное колесо

•

Закручивайте гайки до тех пор, пока их конические части не
соприкоснутся с посадочными местами в отверстиях колесного
диска и диск не притянется к ступице.
Гайки крепления компактного запасного колеса закручиваются
так же.
Тип 1
Тип 2

Действия в сложных ситуациях
6-32
6

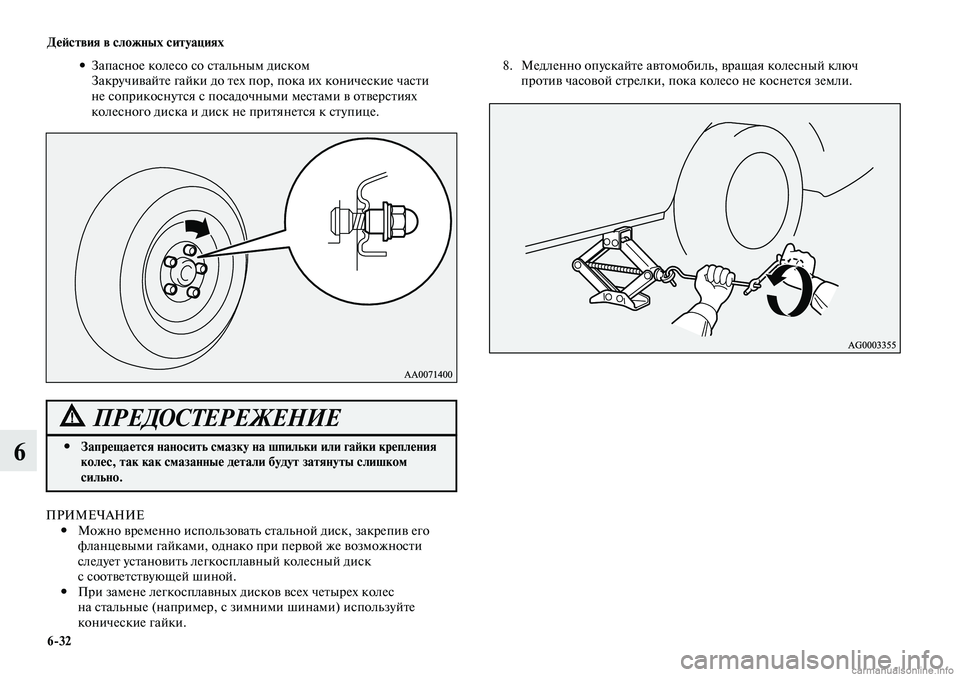

Запасное колесо со стальным диском

•
Закручивайте гайки до тех пор, пока их конические части
не соприкоснутся с посадочными местами в отверстиях
колесного диска и диск не притянется к ступице.
Запрещается наносить смазку на шпильки или гайки крепления

#
колес, так как смазанные детали будут затянуты слишком
сильно.
ПРЕДОСТЕРЕЖЕНИЕ
ПРИМЕЧАНИЕ Можно временно использовать стальной диск, закрепив его

#
фланцевыми гайками, однако при первой же возможности
следует установить легкосплавный колесный диск
с соответствующей шиной.
При замене легкосплавных дисков всех четырех колес

#
на стальные (например, с зимними шинами) используйте
конические гайки. 8.
Медленно опускайте автомобиль, вращая колесный ключ
против часовой стрелки, пока колесо не коснется земли.
