2014 Lexus CT200h Kezelési útmutató (in Hungarian)

4977-3. Karbantartás saját kivitelezésben
7
Karbantartás és ápolás
Szerelje vissza a sárvédőt a két
csavar, az anyacsavar és a rögzít ő
segítségével.
Első irányjelz ő lámpák (halogén fényszórók)
Forgassa az izzó foglalatát az óra-
mutató járásával ellentétes irányba.
Vegye ki az izzót.
Beszereléskor hajtsa végre a felsorolt lépéseket fordított sorrendben.
Első irányjelz ő lámpák (LED-es fényszórók)
Bal oldal
Távolítsa el a teljesítményszabá-
lyozó-egység burkolatát.
6
1
2
3
1

4987-3. Karbantartás saját kivitelezésben
Forgassa az izzó foglalatát az óra-
mutató járásával ellentétes irányba.
Vegye ki az izzót.
Beszereléskor hajtsa végre a felsorolt lépéseket fordított sorrendben.
Jobb oldal
Mozdítsa el a mosófolyadék-betöltőnyílást. ( 493. o.)
Forgassa az izzó foglalatát az óra-
mutató járásával ellentétes irányba.
Vegye ki az izzót.
Beszereléskor hajtsa végre a felsorolt lépéseket fordított sorrendben.
2
3
4
1
2
3
4

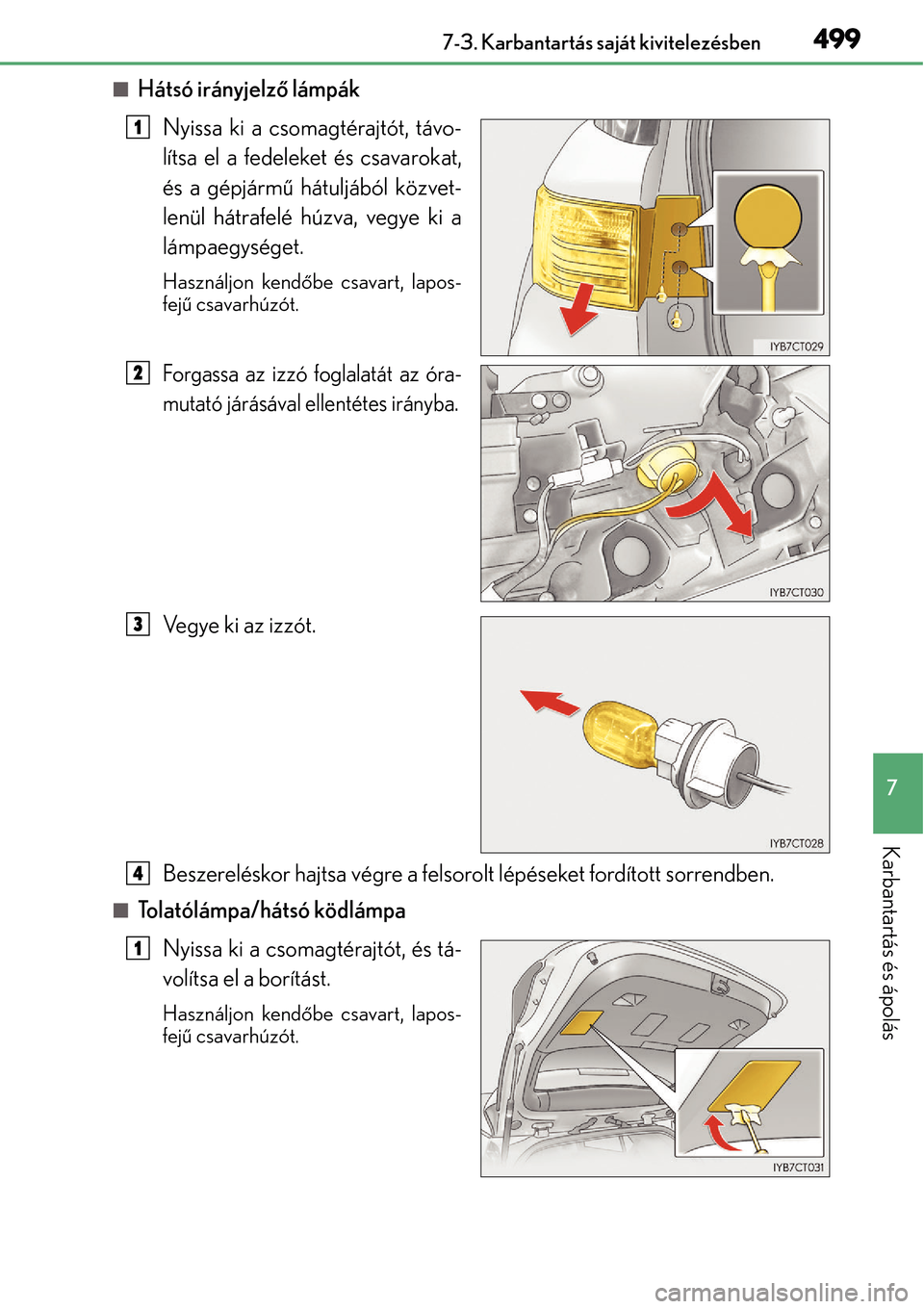

4997-3. Karbantartás saját kivitelezésben
7
Karbantartás és ápolás
Hátsó irányjelző lámpák
Nyissa ki a csomagtérajtót, távo-
lítsa el a fedeleket és csavarokat,
és a gépjárm ű hátuljából közvet-
lenül hátrafelé húzva, vegye ki a
lámpaegységet.
Használjon kend őbe csavart, lapos-
fej ű csavarhúzót.
Forgassa az izzó foglalatát az óra-
mutató járásával ellentétes irányba.
Vegye ki az izzót.
Beszereléskor hajtsa végre a felsorolt lépéseket fordított sorrendben.
Tolatólámpa/hátsó ködlámpa
Nyissa ki a csomagtérajtót, és tá-
volítsa el a borítást.
Használjon kend őbe csavart, lapos-
fej ű csavarhúzót.
1
2
3
4
1

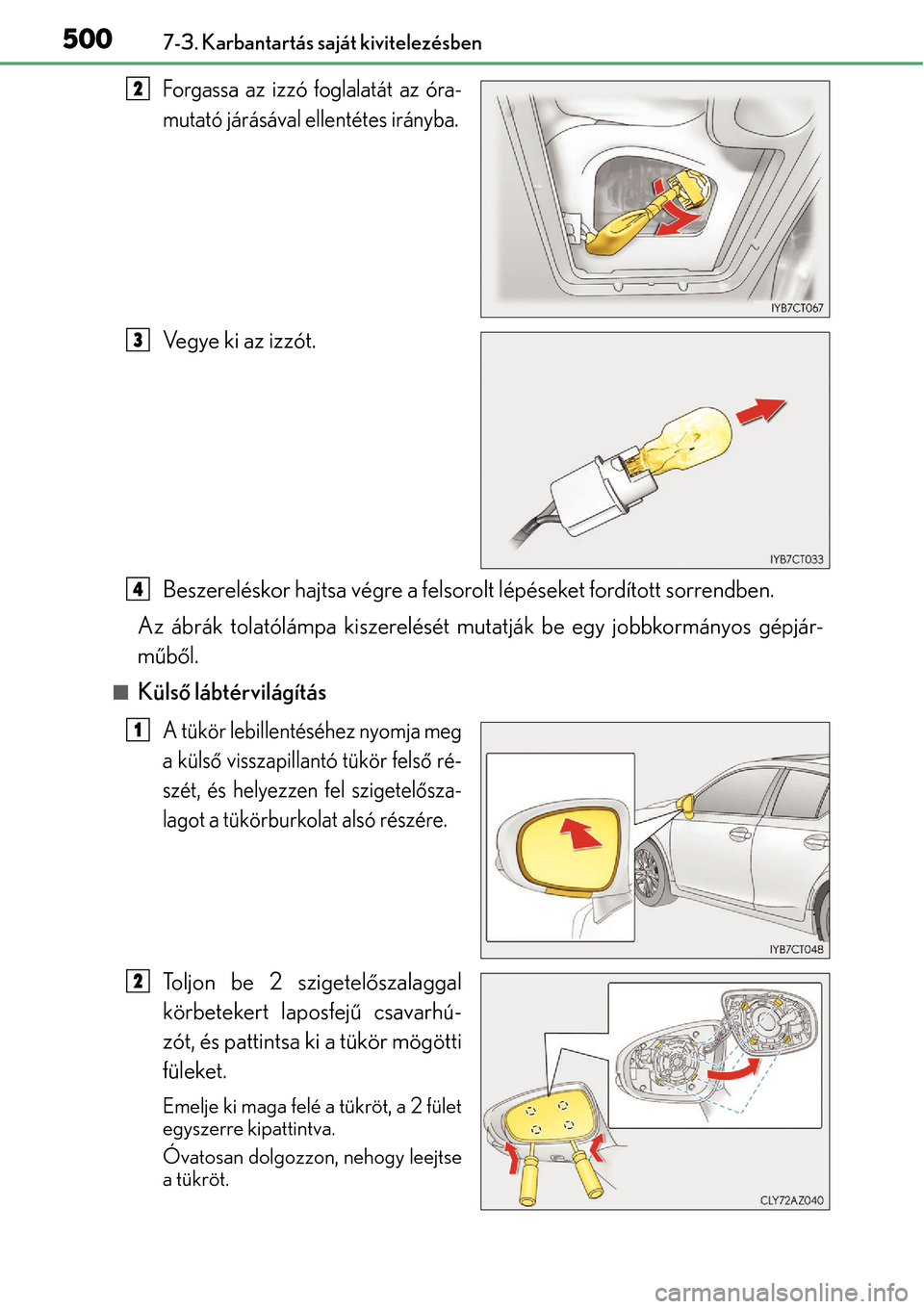

5007-3. Karbantartás saját kivitelezésben
Forgassa az izzó foglalatát az óra-
mutató járásával ellentétes irányba.
Vegye ki az izzót.
Beszereléskor hajtsa végre a felsorolt lépéseket fordított sorrendben.
Az ábrák tolatólámpa kiszerelését mutatják be egy jobbkormányos gépjár-
mű ből.
Küls ő lábtérvilágítás
A tükör lebillentéséhez nyomja meg
a küls ő visszapillantó tükör fels ő ré-
szét, és helyezzen fel szigetel ősza-
lagot a tükörburkolat alsó részére.
Toljon be 2 szigetelő szalaggal
körbetekert laposfej ű csavarhú-
zót, és pattintsa ki a tükör mögötti
füleket.
Emelje ki maga felé a tükröt, a 2 fület
egyszerre kipattintva.
Óvatosan dolgozzon, nehogy leejtse
a tükröt.
2
3
4
1
2

5017-3. Karbantartás saját kivitelezésben
7
Karbantartás és ápolás
Válassza le a tükör mögötti csat-
lakozókat, és távolítsa el a tükröt.
A csatlakozók leválasztásakor ne fe-
ledje megjelölni egy darab ragasztó-
szalaggal a csatlakozókat, nehogy
visszaszerelésnél felcserélje őket.
Óvatosan dolgozzon, nehogy leejtse
a tükröt.
Miközben a tükörrel dolgozik, ne érintse meg a zsírral bekent alkatrészeket.
A beszerelt csatlakozók száma a gépjármű m űszaki jellemz őitő l függ.
Szerelje ki a csavarokat, és vegye
le a tükör burkolatát.
Forgassa az izzó foglalatát az óra-
mutató járásával ellentétes irányba.
Vegye ki az izzót.
3
4
5
6

5027-3. Karbantartás saját kivitelezésben
Az új izzó beszerelése után rög-
zítse az aljzatot a lámpatesthez.
Az aljzat behelyezésekor igazítsa
egymáshoz a lámpatesten és az alj-
zaton látható jelöléseket.
Szerelje fel a tükörkeretet a tükör-
vázra, rögzítse egy csavarral, és
szerelje be az oldalsó irányjelző
lámpát és a küls ő lábtérvilágítást
Csak az ábrán látható csavarfurato-
kat használja.
Oldalsó irányjelz ő lámpa: Állítsa egy
vonalba a lámpán lév ő füleket és a
burkolatot, és szerelje be a lámpát.
Talajvilágítás: Reteszelje a füleket a
lámpatest hornyában a burkolaton
lév ő fülekkel, alakzáró kötést létre-
hozva.
Akassza ki a füleket, és válassza le
a tükör hátoldali burkolatának fel-
ső és alsó részét.
7
8
9

5037-3. Karbantartás saját kivitelezésben
7
Karbantartás és ápolás
Szerelje fel a tükör hátoldali bur-
kolatát, először az alsó, majd a
fels ő részét behelyezve.
A burkolat alsó részének felszerelé-
sekor helyezze be az oldalsó irány-
jelz ő lámpa csapját a burkolaton lév ő
furatba.
Rögzítse a burkolatot csavarok-
kal, és csatlakoztassa újra a csat-
lakozókat.
A kábeleket helyezze vissza a kábel-
rögzít őkbe.
Igazítsa be a füleket és rögzítse a
tükröt, az egymással átellenben
lév ő fülek egymás utáni visszapat-
tintásával.
Győ ző djön meg arról, hogy a füleket
az ábrán látható sorrendben helyezi
be, és kattanásig nyomja be azokat.
Ha nem hall kattanást, ne er őltesse a
fülek befelé nyomását. Ehelyett ve-
gye ki a tükröt, és ellen őrizze a fülek
beállítását.
10
11
12

5047-3. Karbantartás saját kivitelezésben
A következő izzók cseréje
Ha az alábbiakban felsorolt izzók valamelyike kiég, cseréltesse ki hivatalos
Lexus márkakereskedésben, szervizben vagy más, megfelel ő képesítéssel és
felszereléssel rendelkez ő szakembernél.
Tompított fényszórók (LED-típusú)
Nappali menetfény és első helyzetjelző lámpák
LED els ő ködlámpa (felszereltségt ől függő en)
Oldalsó irányjelz ő lámpák
Féklámpák/hátsó helyzetjelz ő lámpák
Harmadik féklámpa
Rendszámtábla-világítás
Izzók cseréje után
LED-es lámpák
A tompított fényszórók (LED típus), els ő helyzetjelz ő lámpák, nappali menetfény, els ő
LED ködlámpák (felszereltségt ől függ ően), oldalsó irányjelz ő lámpák, fék/helyzetjelz ő-
lámpák, harmadik féklámpa és a rendszámtá bla-világítás számos LED-et tartalmaznak.
Ha a LED-ek valamelyike kiég, annak cseréjéhez vigye a gépjárm űvet hivatalos Lexus
márkakereskedésbe, szervizbe vagy más, megfelel ő képesítéssel és felszereléssel ren-
delkez ő szakemberhez.
Páralecsapódás a lencse belsejében
Az ideiglenes páralecsapódás a fényszóró lencséjének belsejében nem jelent meghibá-
sodást. A következ ő helyzetekben forduljon hivatalo s Lexus márkakereskedéshez, szer-
vizhez vagy más, megfelel ő képesítéssel és felszereléssel rendelkez ő szakemberhez.
Nagy vízcseppek jelennek meg a lencse belsejében.
Víz gyű lt össze a fényszóró belsej ében.
Izzók cseréjekor
488. o.
Miután eltávolította a teljesítményszabályozó-
egység burkolatát, helyezze vissza a burkolatot
eredeti helyére a rögzít
ők segítségével.
Nyomja felfele a középs ő részt
Helyezze be
Nyomja meg
1
2
3
