2014 Lexus CT200h Kezelési útmutató (in Hungarian)

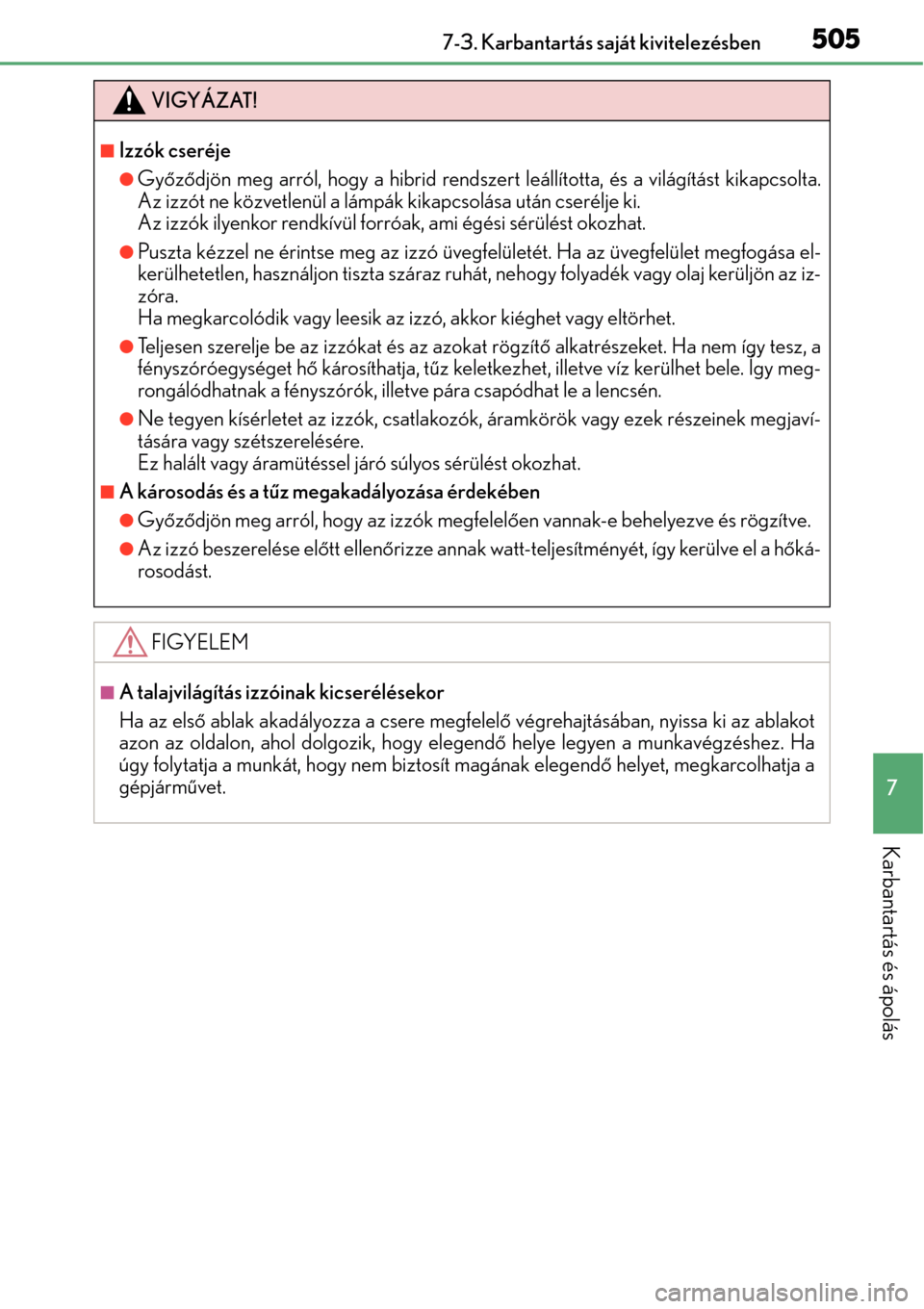

5057-3. Karbantartás saját kivitelezésben
7
Karbantartás és ápolás
VIGYÁZAT!
Izzók cseréje
Győző djön meg arról, hogy a hibrid rendszert leállította, és a világítást kikapcsolta.
Az izzót ne közvetlenül a lámpák kikapcsolása után cserélje ki.
Az izzók ilyenkor rendkívül forróak, ami égési sérülést okozhat.
Puszta kézzel ne érintse meg az izzó üvegf elületét. Ha az üvegfelület megfogása el-
kerülhetetlen, használjon tiszta száraz ruhát, nehogy folyadék vagy olaj kerüljön az iz-
zóra.
Ha megkarcolódik vagy leesik az izzó, akkor kiéghet vagy eltörhet.
Teljesen szerelje be az izzókat és az azokat rögzít ő alkatrészeket. Ha nem így tesz, a
fényszóróegységet h ő károsíthatja, t űz keletkezhet, illetve víz kerülhet bele. Így meg-
rongálódhatnak a fényszórók, illetve pára csapódhat le a lencsén.
Ne tegyen kísérletet az izzók, csatlakozók , áramkörök vagy ezek részeinek megjaví-
tására vagy szétszerelésére.
Ez halált vagy áramütéssel járó súlyos sérülést okozhat.
A károsodás és a tű z megakadályozása érdekében
Győző djön meg arról, hogy az izzók megfelel ően vannak-e behelyezve és rögzítve.
Az izzó beszerelése el őtt ellen őrizze annak watt-teljesítményét, így kerülve el a h őká-
rosodást.
FIGYELEM
A talajvilágítás izzóinak kicserélésekor
Ha az els ő ablak akadályozza a csere megfelel ő végrehajtásában, nyissa ki az ablakot
azon az oldalon, ahol dolgozik, hogy elegend ő helye legyen a munkavégzéshez. Ha
úgy folytatja a munkát, hogy nem biztosít magának elegendő helyet, megkarcolhatja a
gépjárm űvet.

5067-3. Karbantartás saját kivitelezésben

507
8Ha baj történik
8-1. Fontos tudnivalókVészvillogók ............ ................... 508
Ha gépjárm űvét
vészhelyzetben
meg kell állítania ......................509
8-2. Teend ők szükséghelyzetben
Ha gépjárm űvét
vontatni kell................................. 510
Ha úgy gondolja, hogy valami nincs rendben.............. 516
Ha világítani kezd valamelyik figyelmeztet ő lámpa,
vagy figyelmeztet ő
hangjelzést hall ..........................517
Ha a kijelző n figyelmeztet ő
üzenet jelenik meg ................. 523
Ha defektet kap (pótkerékkel felszerelt gépjárm űvek)......... 541
Ha defektet kap (pótkerék nélküli gépjárművek) ............. 553
Ha a hibrid rendszer nem indul ....................... ....................... 566
Ha az elektronikus kulcs nem m űködik megfelel ően ...........568
Ha a 12 V-os akkumulátor lemerült ................ ....................... 570
Ha túlmelegszik a gépjármű .................................. 574
Ha elakad a gépjármű .............. 578

5088-1. Fontos tudnivalók
Vészvillogók
Nyomja meg a kapcsolót.
Az összes irányjelző lámpa villogni fog.
Kikapcsolásukhoz nyomja meg még-
egyszer a kapcsolót.
Vészvillogók
Ha a vészvillogókat hosszú ideig használja le állított hibrid rendszer mellett (miközben a
„READY” (üzemkész) visszajelz ő nem világít), a 12 V-os akkumulátor lemerülhet.
A vészvillogók rendeltetése az, hogy figyelmeztessék a többi vezet őt, ha a
gépjárm űvet üzemzavar stb. miatt le kellett állítania.

509
8
8-1. Fontos tudnivalók
Ha baj történik
Ha gépjárm
űvét vészhelyzetben meg kell állítania
Határozottan lépjen mindkét lábával a fékpedálra, és er ősen nyomja le.
Ne pumpálja a fékpedált, mivel így a gépjárm ű lelassítása egyre nagyobb er őfeszítést
igényel.
Kapcsoljon N sebességváltó-helyzetbe.
Ha a sebességváltót N helyzetbe kapcsolta
Miután lelassított, az útról félre húzódva állítsa meg a gépjárm űvet.
Állítsa le a hibrid rendszert.
Ha a sebességváltót nem tudja N helyzetbe kapcsolni
A lehető legerőteljesebb lassítás érdekében tartsa lenyomva a fékpedált
mindkét lábával.
A hibrid rendszer leállításához nyom-
ja a motorindító gombot legalább 2
másodpercig, vagy egymás után leg-
alább 3-szor nyomja meg röviden.
Az útról félre húzódva, biztonságos helyen állítsa meg a gépjárm űvet.
Kizárólag vészhelyzetben, ha például a szokásos módon lehetetlen megállí-
tani a gépjárm űvet, a következő eljárással állítsa meg:
1
2
3
4
3
Nyomja legalább 2 másodpercig, vagy
legalább 3-szor nyomja meg röviden
4
VIGYÁZAT!
Ha a hibrid rendszert menet közben kell leállítani
Az elektronikus kormányzás-rásegítés megszű nik, ezzel a kormánykerék elfordítása
nehezebbé válik. Amennyire csak lehet, lassítson le, mielő tt kikapcsolná a hibrid rend-
szert.
5

5108-2. Teendők szükséghelyzetben
Ha gépjárm űvét vontatni kell
A következ ő esetekben nem lehetséges a gépjárm ű kábelekkel vagy láncokkal
történ ő vontatása másik gépjármű által, mivel az első kerekeket indításgátló
blokkolja. Ez esetben minél el őbb kérjen segítséget hivatalos Lexus márkakeres-
kedést ől, szervizt ől vagy vontatásra szakosodott cégt ől.
El őfordulhat, hogy meghibásodott a váltó vezérl őrendszer. ( 527. o.)
Hiba van az indításgátló rendszerben. ( 79. o.)
Meghibásodás észlelhet ő az intelligens nyitási és indítórendszerben. (565. o.)
A 12 V-os akkumulátor lemerült. ( 567. o.)
A következ ő tünetek a hibrid sebességváltó meghibásodását jelezhetik. Vonta-
tás el őtt haladéktalanul lépjen kapcsolatba bármely hivatalos Lexus márkakeres-
kedéssel, szervizzel vagy más, megfelel ő képesítéssel és felszereléssel rendelke-
z ő szakemberrel, vagy vontatásra szakosodott céggel.
A hibrid rendszer figyelmeztet ő üzenete megjelenik a többfunkciós informá-
ciós kijelz őn és a gépjárm ű nem mozdul.
A gépjárm ű szokatlan zajokat hallat.
Ne vontassa gépjárm űvét leng őkeretes
vontatóval, mert a karosszéria megsé-
rülhet.
Ha a vontatás elkerülhetetlen, javasoljuk, hogy azt hivatalos Lexus márkake-
reskedés, szerviz vagy más, hivatalosan min ősített és megfelel ően felszerelt
szakember, illetve vontatásra szakosodott cég végezze emel ős vontató vagy
autóment ő segítségével. Használjon minden vontatáshoz biztonsági vontató-
kötelet, és tartsa be az állami és a helyi biztonsági el őírásokat.
Helyzetek, amikor a gépjármű másik gépjármű általi vontatása nem
lehetséges
Helyzetek, amikor vontatás el őtt kapcsolatba kell lépnie a márkakeres-
ked ővel
Vontatás leng őkeretes vontatóval

5118-2. Teendők szükséghelyzetben
8
Ha baj történik
Ha Lexus gépjárm űvét autóment ő se-
gítségével szállítják, akkor azt az ábrán
bemutatott helyeken kell rögzíteni.
Ha a gépjármű rögzítéséhez kötelet
vagy láncot használ, a besatírozott szög
legyen 45 .
A rögzítő ket ne húzza túl szorosra, mi-
vel az a gépjárm ű megrongálódásához
vezethet.
Vontatás a gépjárm ű megemelésével
Elölrő lHátulról
Engedje ki a rögzít őféket. Helyezzen vontatózsámolyt az első
kerekek alá.
Szállítás autómentővel

5128-2. Teendők szükséghelyzetben
Ha vontató teherautó nem áll rendelkezésre, szükséghelyzetben gépjárm űvét
rövid ideig vontathatja a vonószemhez rögzített kötéllel vagy lánccal is. Ilyen mó-
don történő vontatásra csak alacsony sebesség mellett, kis távolságon, szilárd út-
burkolattal ellátott úton tegyen kísérletet.
A vontatás alatt a vezet őnek a gépjárm űben kell tartózkodnia, hogy kormányoz-
za a gépjármű vet és kezelje a fékeket. A kerekeknek, a hajtásláncnak, a tenge-
lyeknek, a kormánym űnek és a fékeknek jó m űszaki állapotban kell lenniük.
Vegye ki a vonószemet. ( 540. o., 552. o.)
Távolítsa el a vonószem borítását la-
posvég ű csavarhúzó segítségével.
A karosszéria megóvása érdekében he-
lyezzen rongyot a csavarhúzó és a ka-
rosszéria közé az ábrán bemutatott mó-
don.
Helyezze a vonószemet a lyukba,
majd kézzel kissé húzza meg.
Kerékanyakulcs vagy kemény fém-
rúd segítségével húzza meg teljesen
a vonószemet.
Biztonságosan rögzítse a kötele t vagy a láncot a vonószemhez.
Vigyázzon, nehogy kárt tegyen a karosszériában.
Szükséghelyzeti vontatás
Vontatási eljárás szükséghelyzetben
1
2
3
4
5
