Los niños que no son suficientemente
grandes como para utilizar debida-
mente el cinturón de seguridad del
vehículo (consulte la sección relativa
a Sujeciones para niños) deben viajar
en el asiento trasero asegurados en
sujeciones para niños o en asientos
elevadores con posicionamiento de
cinturón. Los niños de más edad que
no utilizan sujeciones para niños o
asientos elevadores con posiciona-
miento de cinturón deben viajar en el
asiento trasero con el cinturón correc-
tamente abrochado. Nunca permita
que un niño deslice el cinturón de
hombro por detrás de su cuerpo ni
debajo del brazo.
Si el sistema de airbag de este vehículo
debe modificarse para ser adaptado a
una persona discapacitada, póngase
en contacto con el Centro de asisten-
cia al cliente.Los asientos del conductor y acompa-
ñante deben desplazarse hacia atrás
lo máximo posible para que quede
espacio suficiente para que se inflen
los airbags delanteros avanzados.
No se apoye contra la puerta ni la
ventanilla. Si su vehículo tiene air-
bags laterales y se produce una acti-
vación, los airbags laterales se infla-
rán con fuerza en el espacio que hay
entre usted y la puerta.
ADVERTENCIA
Si se confía solo en los airbags, se
pueden producir graves lesiones
en caso de colisión. Los airbags
actúan junto con sus cinturones
de seguridad para sujetarle ade-
cuadamente. En algunas colisio-
nes, los airbags no llegan a des-
plegarse. Utilice siempre los
cinturones de seguridad incluso
aunque disponga de airbag.
(Continuación)
ADVERTENCIA(Continuación)
Si se está demasiado cerca delvolante o del panel de instrumen-
tos durante el despliegue de los
airbags delanteros avanzados se
corre el riesgo de sufrir lesiones
graves o incluso mortales. Los
airbags necesitan espacio para in-
flarse. Siéntese contra el respaldo
de forma que, extendiendo cómo-
damente los brazos, pueda alcan-
zar el volante o el panel de instru-
mentos.
Los airbags laterales también ne- cesitan espacio para inflarse. No
se apoye contra la puerta ni la
ventanilla. Siéntese erguido en el
centro del asiento.
(Continuación)
59

ADVERTENCIA(Continuación)
Si el cinturón de seguridad noestá correctamente abrochado, en
caso de producirse una colisión,
usted y sus acompañantes po-
drían sufrir lesiones mucho más
graves. Pueden golpearse con el
interior del vehículo o con otros
acompañantes, o salir despedidos
del vehículo. Asegúrese siempre
de que tanto usted como sus
acompañantes tengan el cinturón
de seguridad correctamente
abrochado.
Airbags laterales suplementarios
montados en asientos (SAB)
Los airbags laterales suplementarios
montados en los asientos (SAB) pue-
den mejorar la protección y ayudar a
proteger a los ocupantes durante un
impacto lateral. Los SAB están mar-
cados con una etiqueta de airbag co-
sida en el lado externo de los asientos
delanteros. Cuando el airbag se despliega, abre la
unión entre la parte delantera y late-
ral de la funda de tapicería del
asiento. Cada airbag se despliega de
forma independiente, de modo que un
impacto en el lateral izquierdo des-
pliega solamente el airbag izquierdo,
mientras que un impacto en el lado
derecho despliega solamente el airbag
derecho.
Airbag de cortina lateral inflable
suplementario (SABIC)
Los airbags SABIC pueden ofrecer
protección ante impactos laterales y
vuelcos del vehículo a los ocupantes
de la parte externa de los asientos
delanteros y traseros, además de la
que proporciona la estructura de lacarrocería. Cada airbag dispone de
cámaras infladas situadas junto a la
cabeza de cada ocupante externo que
reducen el riesgo de lesiones en la
cabeza en caso de impactos laterales.
Los SABIC se despliegan hacia abajo,
cubriendo las dos ventanillas del lado
del impacto.
NOTA:
En caso de producirse un vuelco
del vehículo, se pueden desple-
gar los pretensores y/o airbags
SABIC y SAB de ambos lados del
vehículo.
Puede que las cubiertas de los airbags pasen desapercibidas en
el tapizado interior, pero se
abrirán durante la activación de
los airbags.
Si los ocupantes están dema- siado cerca de los airbags SAB y
SABIC durante el despliegue,
podrían producirse lesiones de
gravedad o mortales.
El sistema incluye sensores de impac-
tos laterales que están calibrados para
Etiqueta del airbag lateral
suplementario montado en el asiento
60

desplegar los airbags laterales du-
rante impactos que requieran la pro-
tección de los ocupantes mediante air-
bag.
Los airbags SAB y SABIC comple-
mentan al sistema de sujeción con
cinturones de seguridad. Los ocupan-
tes, incluidos niños, que queden en
contacto directo o muy cerca de los
airbags SAB o SABIC podrían sufrir
lesiones graves o mortales. Los ocu-
pantes, especialmente niños, no deben
recostarse ni quedarse dormidos apo-
yados contra las puertas, las ventani-
llas laterales ni contra ningún área
donde se produce el inflado de los
airbags SAB o SABIC, incluso si están
sentados en una sujeción para bebés o
niños. Siéntese siempre erguido con la
espalda contra el respaldo del asiento,
utilice los cinturones de seguridad co-
rrectamente y utilice la sujeción para
bebés o niños o el asiento elevador
recomendado para el tamaño y el peso
del niño.ADVERTENCIA
Si su vehículo está equipado conairbag SABIC, no instale ningún
accesorio que implique la modifi-
cación del techo, ni instale un te-
cho solar en su vehículo. No agre-
gue bacas que requieran
dispositivos de fijación perma-
nentes (pernos o tornillos) para
su instalación en el techo del
vehículo. No perfore el techo del
vehículo por ningún motivo.
Su vehículo está equipado con airbags de cortina laterales infla-
bles suplementarios (SABIC) en
el lado izquierdo y derecho, no
acumule equipaje ni ningún otro
tipo de carga a una altura que
pudiera bloquear el lugar donde
se encuentra el airbag SABIC. La
zona donde se encuentra el airbag
SABIC debe permanecer libre de
cualquier tipo de obstrucción.
(Continuación)
ADVERTENCIA(Continuación)
No utilice fundas de asiento adi-cionales ni coloque objetos entre
usted y los airbags laterales; las
prestaciones podrían verse seria-
mente afectadas y/o los objetos
podrían salir lanzados contra us-
ted provocándole lesiones graves.
Protectores de rodillas ante
impactos
Los protectores de rodillas ante impac-
tos ayudan a proteger las rodillas del
conductor y acompañante delantero y
mantienen a los ocupantes delanteros
en posición para una mejor interacción
con los airbags delanteros avanzados.
Además de funcionar conjuntamente
con los cinturones de seguridad y pre-
tensores, los airbag delanteros avan-
zados también interactúan con los
protectores de rodillas, a fin de brin-
dar una mejor protección para el con-
ductor y el acompañante delantero.
Los airbags laterales también interac-
túan con los cinturones de seguridad
para mayor protección de los ocupan-
tes.
61

CONTROLES Y SENSORES
DE ACTIVACIÓN DEL
AIRBAG
Controlador de sujeción de
ocupantes (ORC)
El ORC forma parte de un sistema de
seguridad regulado necesario para
este vehículo.
El ORC determina si se requiere el
despliegue de los airbags delanteros
y/o laterales en una colisión frontal o
lateral. Basándose en las señales de los
sensores de impactos, un ORC elec-
trónico central despliega los airbag
delanteros avanzados, los airbag
SABIC, los airbags laterales montados
en asientos suplementarios y los pre-
tensores de cinturones de seguridad
de los asientos delanteros, en función
de varios factores, incluidos la fuerza
y el tipo de cada impacto.Los airbags delanteros avanzados es-
tán diseñados para proporcionar pro-
tección adicional complementando
los cinturones de seguridad en ciertas
colisiones frontales en función de va-
rios factores, incluidos la fuerza y el
tipo de colisión. No se prevé que los
airbags delanteros avanzados reduz-
can el riesgo de lesión en colisiones
traseras, laterales o con vuelco.
Los airbags delanteros avanzados no
se desplegarán en todas las colisiones
frontales, inclusive algunas que pue-
den producir daños sustanciales en el
vehículo como, por ejemplo, algunas
colisiones contra postes, empotra-
mientos contra un camión y colisiones
frontales laterales. Por otro lado, de-
pendiendo del tipo y localización del
impacto, los airbags delanteros avan-
zados se pueden desplegar en choques
con pequeños daños en la parte delan-
tera del vehículo pero que producen
una desaceleración inicial severa.
Los airbags laterales no se desplega-
rán en todas las colisiones laterales.La activación de los airbags laterales
dependerá de la fuerza y el tipo de
cada colisión.
Dado que los sensores de airbag mi-
den la desaceleración del vehículo con
el tiempo, la velocidad del vehículo y
los daños, por sí solos no son buenos
indicadores de si un airbag debería
haberse desplegado o no.
Los cinturones de seguridad son nece-
sarios para la protección en todas las
colisiones y también se necesitan para
ayudar a mantenerle en posición, lejos
de un airbag que se despliega.
El ORC controla que las partes elec-
trónicas del sistema de airbag estén
listas para su funcionamiento siempre
que el interruptor de encendido se
encuentra en las posiciones START
(Arranque) u ON/RUN (Encendido/
Marcha). Si la llave de encendido está
en la posición OFF (Apagado), en la
posición ACC (Accesorio), o no se en-
cuentra en el encendido, el sistema de
airbag no está activado y no se infla-
rán los airbags.
62

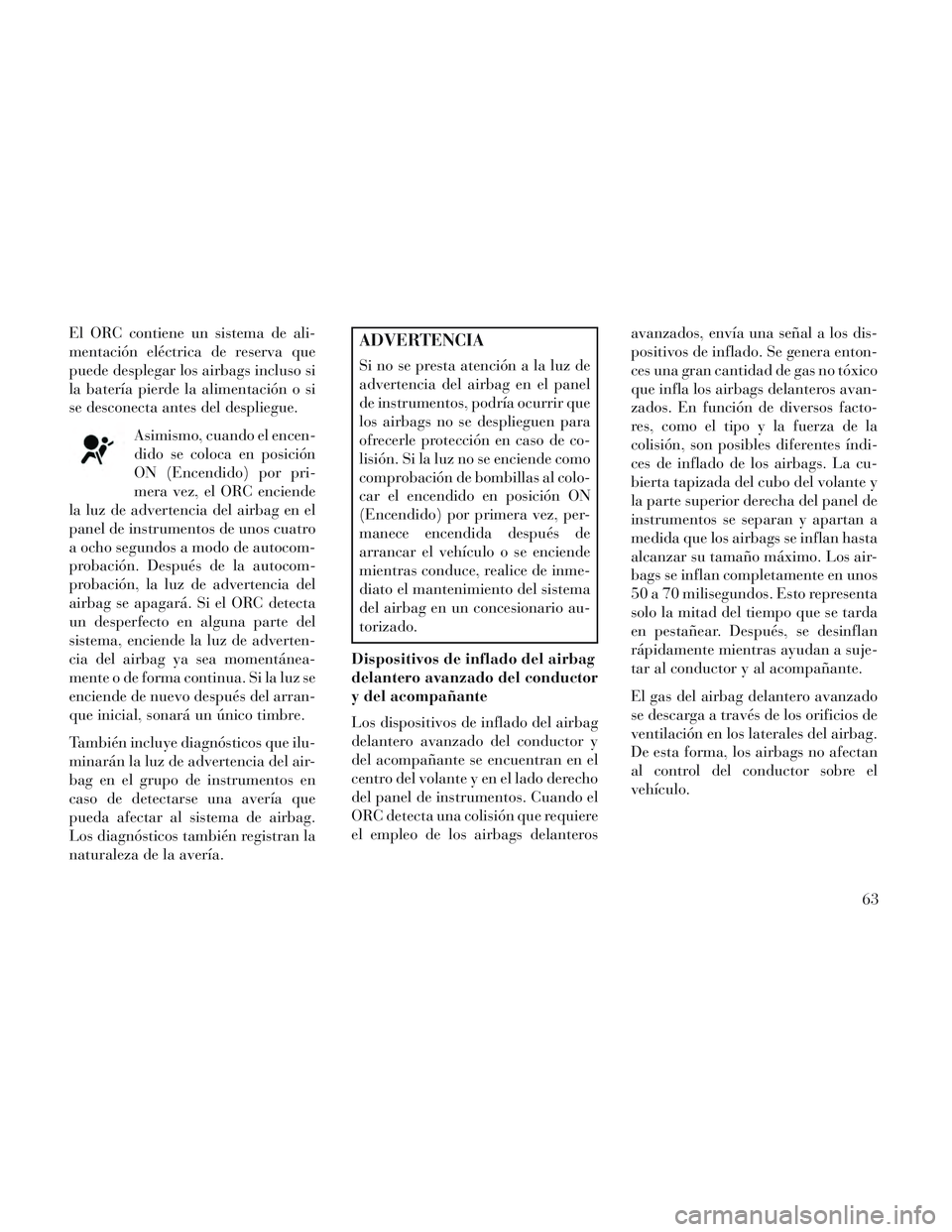

El ORC contiene un sistema de ali-
mentación eléctrica de reserva que
puede desplegar los airbags incluso si
la batería pierde la alimentación o si
se desconecta antes del despliegue.Asimismo, cuando el encen-
dido se coloca en posición
ON (Encendido) por pri-
mera vez, el ORC enciende
la luz de advertencia del airbag en el
panel de instrumentos de unos cuatro
a ocho segundos a modo de autocom-
probación. Después de la autocom-
probación, la luz de advertencia del
airbag se apagará. Si el ORC detecta
un desperfecto en alguna parte del
sistema, enciende la luz de adverten-
cia del airbag ya sea momentánea-
mente o de forma continua. Si la luz se
enciende de nuevo después del arran-
que inicial, sonará un único timbre.
También incluye diagnósticos que ilu-
minarán la luz de advertencia del air-
bag en el grupo de instrumentos en
caso de detectarse una avería que
pueda afectar al sistema de airbag.
Los diagnósticos también registran la
naturaleza de la avería.ADVERTENCIA
Si no se presta atención a la luz de
advertencia del airbag en el panel
de instrumentos, podría ocurrir que
los airbags no se desplieguen para
ofrecerle protección en caso de co-
lisión. Si la luz no se enciende como
comprobación de bombillas al colo-
car el encendido en posición ON
(Encendido) por primera vez, per-
manece encendida después de
arrancar el vehículo o se enciende
mientras conduce, realice de inme-
diato el mantenimiento del sistema
del airbag en un concesionario au-
torizado.
Dispositivos de inflado del airbag
delantero avanzado del conductor
y del acompañante
Los dispositivos de inflado del airbag
delantero avanzado del conductor y
del acompañante se encuentran en el
centro del volante y en el lado derecho
del panel de instrumentos. Cuando el
ORC detecta una colisión que requiere
el empleo de los airbags delanteros avanzados, envía una señal a los dis-
positivos de inflado. Se genera enton-
ces una gran cantidad de gas no tóxico
que infla los airbags delanteros avan-
zados. En función de diversos facto-
res, como el tipo y la fuerza de la
colisión, son posibles diferentes índi-
ces de inflado de los airbags. La cu-
bierta tapizada del cubo del volante y
la parte superior derecha del panel de
instrumentos se separan y apartan a
medida que los airbags se inflan hasta
alcanzar su tamaño máximo. Los air-
bags se inflan completamente en unos
50 a 70 milisegundos. Esto representa
solo la mitad del tiempo que se tarda
en pestañear. Después, se desinflan
rápidamente mientras ayudan a suje-
tar al conductor y al acompañante.
El gas del airbag delantero avanzado
se descarga a través de los orificios de
ventilación en los laterales del airbag.
De esta forma, los airbags no afectan
al control del conductor sobre el
vehículo.
63

Dispositivos de inflado de los
airbags laterales suplementarios
montados en los asientos (SAB)
Los airbags laterales suplementarios
montados en los asientos (SAB) están
diseñados para activarse solo en de-
terminadas colisiones laterales.
El ORC determina si una colisión la-
teral requiere que los airbags laterales
se inflen en función de la fuerza y el
tipo de la colisión.
Basándose en la fuerza y el tipo de la
colisión, el inflador del airbag lateral
del lado del vehículo en el que se
produce el golpe se dispara descar-
gando una cantidad de gas no tóxico.
Cuando el SAB se infla, sale a través
de la costura del asiento desplegán-
dose en el espacio que existe entre el
ocupante y la puerta. Los SAB se in-
flan por completo en unas 10 milési-
mas de segundo. El airbag lateral se
infla a alta velocidad, con tanta fuerza
que podría lesionarle si no está sen-
tado adecuadamente o si hay algún
objeto situado en la zona donde se
infla el airbag lateral. Esta adverten-
cia va dirigida, de modo particular, a
los niños.Dispositivos de inflado del airbag
de cortina lateral inflable
suplementario (SABIC)
En colisiones donde el impacto se li-
mita a un área concreta del lado del
vehículo, el ORC puede desplegar los
airbags SABIC, según la fuerza y el
tipo de la colisión. En estos casos, el
ORC solo desplegará el SABIC del
lado del vehículo donde se produce el
impacto.
Se genera entonces una gran cantidad
de gas no tóxico que infla el airbag de
cortina lateral. Al inflarse, el airbag
de cortina lateral empuja el borde ex-
terno del forro del techo apartándolo,
y cubre la ventanilla. El airbag se infla
en unos 30 milisegundos (aproxi-
madamente una cuarta parte del
tiempo que se tarda en pestañear),
con fuerza suficiente para lesionarle si
no está sentado y con el cinturón co-
rrectamente abrochado, o si hay algún
elemento emplazado en la zona donde
se infla el airbag de cortina lateral.
Esta advertencia va dirigida, de modo
particular, a los niños. El airbag de
cortina lateral solo tiene unos 9 cm
(3-1/2 pulg.) de grueso cuando está
inflado.
Dado que los sensores de airbag esti-
man la desaceleración del vehículo
con el tiempo, la velocidad del
vehículo y los daños por sí solos, no
son buenos indicadores de si un air-
bag debería haberse desplegado o no.
NOTA: Si el vehículo vuelca, los
pretensores y/o airbags SAB y
SABIC se pueden desplegar en am-
bos lados del vehículo.
Sensores de impactos frontales y
laterales
En impactos frontales y laterales, los
sensores de impactos pueden ayudar
al ORC a determinar la respuesta
apropiada ante los impactos.
Sistema de repuesta ante
accidentes perfeccionada
En caso de un impacto que causa la
activación de un airbag, si la red de
comunicación y la alimentación per-
manecen intactas y en función de la
64

naturaleza del caso, el ORC determi-
nará si el sistema de repuesta ante
accidentes perfeccionada realizará las
siguientes funciones:
Cortar el suministro de combustibleal motor.
Hacer destellar las luces de emer- gencia mientras la batería conserve
alimentación eléctrica o hasta que
se apague el encendido.
Encender las luces interiores, que se mantienen encendidas mientras
la batería conserve alimentación
eléctrica o hasta que se retire la
llave de encendido.
Desbloquear las puertas automáti- camente.
Para restablecer las funciones del sis-
tema de repuesta ante accidentes per-
feccionada después de un incidente, el
interruptor de encendido debe cam-
biarse de IGN ON (ENCENDIDO AC-
TIVADO) a IGN OFF (ENCENDIDO
DESACTIVADO). En caso de producirse una
activación
Los airbags delanteros avanzados es-
tán diseñados para desinflarse inme-
diatamente después de activarse.
NOTA: Los airbags delanteros y/o
laterales no se activarán en todas
las colisiones. Esto no significa
que el sistema de airbag tenga al-
gún problema.
En caso de sufrir una colisión que
provoque la activación de los airbags,
pueden producirse todas o alguna de
las circunstancias siguientes:
El material de nailon del airbag,
cuando este se activa y se abre,
puede producir abrasiones y/o en-
rojecimiento de la piel del conduc-
tor y del acompañante. Las abra-
siones son similares a las que se
producen por fricción con una
cuerda o a las que se provocan al
deslizarse por una alfombra o por el
suelo de un gimnasio. No son pro-
vocadas por contacto con productos químicos. No son permanentes y
normalmente se curan rápida-
mente. Sin embargo, en caso de
producirse ampollas o una mala ci-
catrización después de algunos
días, acuda de inmediato a su mé-
dico.
Cuando los airbags se desinflan pueden verse algunas partículas si-
milares a las del humo. Estas son un
derivado normal del proceso que
genera el gas no tóxico utilizado
para inflar los airbags. Estas partí-
culas en suspensión pueden provo-
car irritación de la piel, ojos, nariz o
garganta. Si sufre irritación de piel
o de ojos, enjuáguese la zona afec-
tada con agua fría. En caso de irri-
tación de la nariz o de la garganta,
respire aire puro. Si la irritación
continúa, acuda a su médico. Si
estas partículas se adhieren a su
ropa, siga las instrucciones del fa-
bricante de la prenda para proceder
a su limpieza.
65

No conduzca su vehículo después de
la activación de los airbags. Si se ve
envuelto en otra colisión, los airbags
no estarán en su sitio para protegerle.
ADVERTENCIA
Los airbags y pretensores de cintu-
rones de seguridad desplegados no
pueden brindarle protección en
caso de otra colisión. Haga sustituir
los airbags, los pretensores de cin-
turón de seguridad y los conjuntos
de retractor de cinturón de seguri-
dad del asiento delantero cuanto
antes por un concesionario autori-
zado. Asimismo, realice también el
servicio del sistema del Controlador
de sujeción de ocupantes (ORC).Mantenimiento del sistema de
airbag
ADVERTENCIA
Las modificaciones efectuadas en
cualquiera de las piezas del sis-
tema del airbag pueden provocar
un fallo del sistema cuando lo ne-
cesite. Podría llegar a lesionarse
debido a que el sistema del airbag
no esté a punto para protegerle.
No modifique los componentes ni
el cableado, ni tampoco coloque
ningún tipo de distintivo o adhe-
sivo en la cubierta tapizada del
cubo del volante o en la parte
superior derecha del panel de ins-
trumentos. No modifique el para-
choques delantero, la estructura
de la carrocería del vehículo ni
añada equipamiento del mercado
de piezas de repuesto como pel-
daños laterales o estribos.
(Continuación)
ADVERTENCIA(Continuación)
Es peligroso tratar de reparar porsu cuenta cualquier pieza del sis-
tema del airbag. Asegúrese de in-
formar a todas las personas que
vayan a trabajar en su vehículo de
que este dispone de sistema del
airbag.
(Continuación)
66
