2013 TOYOTA HILUX Manuale duso (in Italian)

513
4-3. Manutenzione “fai da te”
4
Manutenzione e cura
HILUX_OM_OM71179L_(EL)

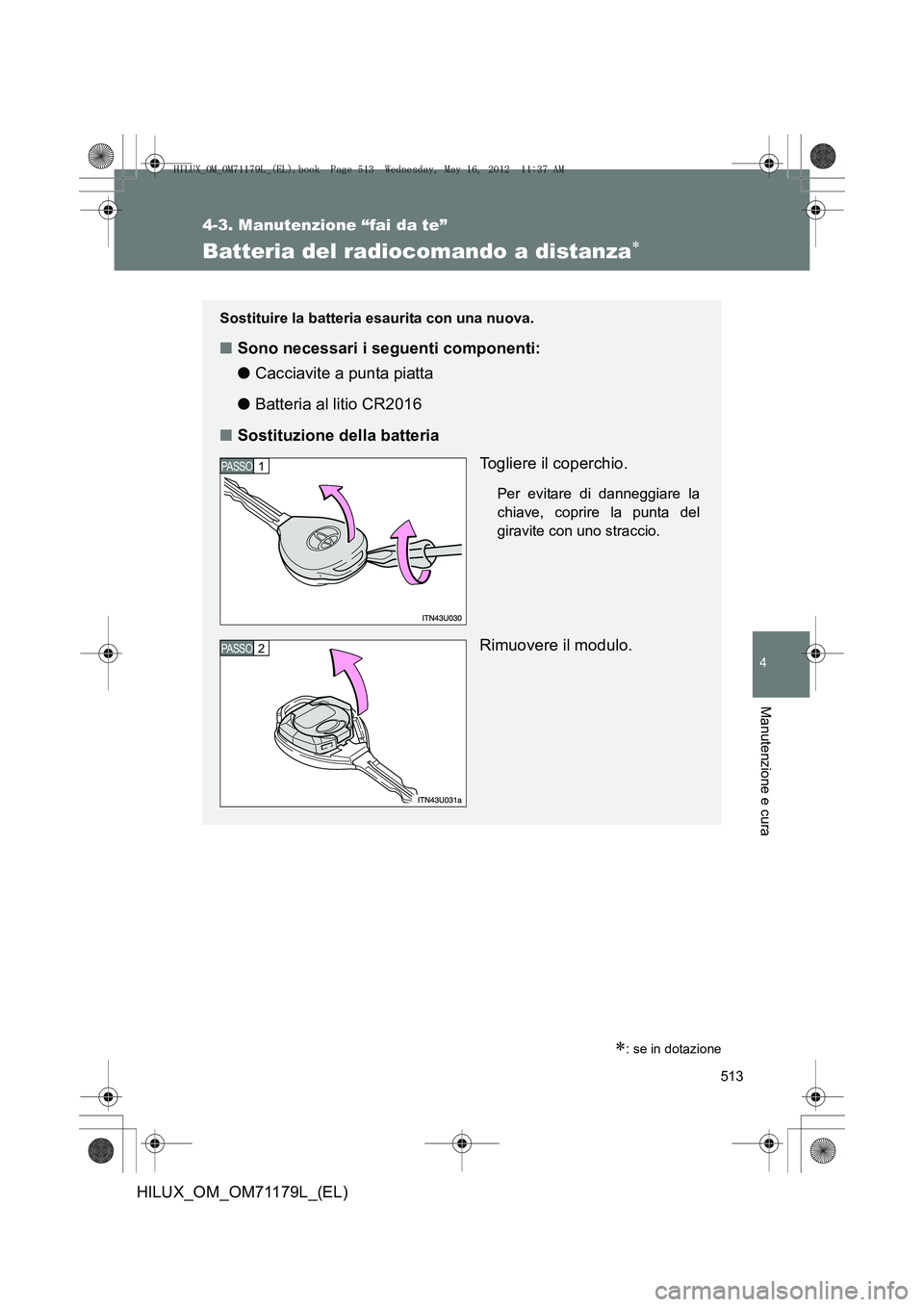

Batteria del radiocomando a distanza∗
∗: se in dotazione
Sostituire la batteria esaurita con una nuova.
■Sono necessari i seguenti componenti:
● Cacciavite a punta piatta
● Batteria al litio CR2016
■ Sostituzione della batteria
Togliere il coperchio.
Per evitare di danneggiare la
chiave, coprire la punta del
giravite con uno straccio.
Rimuovere il modulo.
PASSO 1
PASSO 2
HILUX_OM_OM71179L_(EL).book Page 513 Wednesday, May 16, 2012 11:37 AM

514
4-3. Manutenzione “fai da te”
HILUX_OM_OM71179L_(EL)
■
Uso di una batteria al litio CR2016
●Le batterie possono essere acquistate presso un concessionario o
un’officina autorizzata Toyota, o presso qualsiasi negozio specializzato,
negozio di elettronica o negozio di materiale fotografico.
● Per la sostituzione, utilizzare esclusivamente batterie del tipo consigliato
dal costruttore, oppure batterie di tipo equivalente.
● Smaltire le batterie usate conformemente alle leggi locali.
■ Se la batteria della chiave è esaurita
Possono manifestarsi i seguenti sintomi:
●Se il radiocomando a distanza non funziona correttamente.
● Il raggio di azione verrà ridotto.
Rimuovere il coperchio della
batteria e la batteria scarica.
Inserire una batteria nuova con
il terminale “+” rivolto verso
l’alto.
PASSO 3
HILUX_OM_OM71179L_(EL).book Page 514 Wednesday, May 16, 2012 11:37 AM

515
4-3. Manutenzione “fai da te”
4
Manutenzione e cura
HILUX_OM_OM71179L_(EL)
ATTENZIONE
■
Batteria e altri componenti rimossi
Tenere fuori dalla portata dei bambini. Questi componenti sono piccoli e se
ingeriti da un bambino possono causare soffocamento. Il mancato rispetto di
tale precauzione può essere causa di lesioni gravi, anche letali.
■ Certificazione per la batteria della chiave
RISCHIO DI ESPLOSIONE IN CASO DI SOSTITUZIONE DELLA BATTE-
RIA CON UNA DI TIPO SBAGLIATO. SMALTIRE LE BATTERIE USATE
SEGUENDO LE ISTRUZIONI.
NOTA
■Per il normale funzionamento dopo la sostituzione della batteria
Osservare le seguenti precauzioni per evitare incidenti:
●Lavorare sempre con le mani asciutte.
L’umidità può causare la formazione di ruggine nella batteria.
● Non toccare o spostare alcun altro componente all’interno del radioco-
mando a distanza.
● Non piegare i terminali della batteria.
HILUX_OM_OM71179L_(EL).book Page 515 Wednesday, May 16, 2012 11:37 AM

516
4-3. Manutenzione “fai da te”
HILUX_OM_OM71179L_(EL)
Controllo e sostituzione dei fusibili
L’eventuale mancato funzionamento di un componente elettrico può
essere dovuto a un fusibile brucia to. In questo caso, controllare e
sostituire i fusibili, se necessario.
Spegnere l’interruttore motore.
Aprire il coperchio della scatola fusibili.
Van o mo tor e Premere sulla linguetta ed
estrarre il coperchio.
Pannello strumenti lato conducente per i veicoli con guida a
sinistra (lato anteriore e posteriore) Rimuovere il pannello stru-
menti inferiore.
Parte posteriore: Per l’ispe-
zione e la sostituzione dei fusi-
bili, contattare un
concessionario o un’officina
autorizzati Toyota, o una qual-
siasi altra officina di ripara-
zioni, purché debitamente
attrezzata e qualificata.
PASSO 1
PASSO 2
HILUX_OM_OM71179L_(EL).book Page 516 Wednesday, May 16, 2012 11:37 AM

517
4-3. Manutenzione “fai da te”
4
Manutenzione e cura
HILUX_OM_OM71179L_(EL)
Pannello strumenti lato conducente per i veicoli con guida a
destra (lato anteriore e posteriore)
Rimuovere il pannello stru-
menti inferiore.
Parte posteriore: Per l’ispe-
zione e la sostituzione dei fusi-
bili, contattare un
concessionario o un’officina
autorizzati Toyota, o una qual-
siasi altra officina di ripara-
zioni, purché debitamente
attrezzata e qualificata.
HILUX_OM_OM71179L_(EL).book Page 517 Wednesday, May 16, 2012 11:37 AM

518
4-3. Manutenzione “fai da te”
HILUX_OM_OM71179L_(EL)
Pannello strumenti lato passeggero per i veicoli con guida a
sinistra
Aprire il vano portaoggetti.
Spingere su ciascun lato del
vano portaoggetti per scolle-
gare le griffe.
HILUX_OM_OM71179L_(EL).book Page 518 Wednesday, May 16, 2012 11:37 AM

519
4-3. Manutenzione “fai da te”
4
Manutenzione e cura
HILUX_OM_OM71179L_(EL)
Pannello strumenti lato passeggero per i veicoli con guida a
destra
Aprire il vano portaoggetti.
Spingere su ciascun lato del
vano portaoggetti per scolle-
gare le griffe.
In seguito a un’anomalia del sistema, vedere “Schema e
amperaggio dei fusibili” ( →P. 523) per ulteriori informazioni
su quale fusibile controllare.
Rimuovere il fusibile.
I fusibili di tipo A e B possono
essere rimossi usando l’estrat-
tore.
PASSO 3
PASSO 4
HILUX_OM_OM71179L_(EL).book Page 519 Wednesday, May 16, 2012 11:37 AM

520
4-3. Manutenzione “fai da te”
HILUX_OM_OM71179L_(EL)
Controllare se il fusibile è bruciato.
Tipo A Fusibile normale
Fusibile bruciato
Sostituire il fusibile bruciato
con un nuovo fusibile di ampe-
raggio appropriato. L’amperag-
gio è indicato sul coperchio
della scatola fusibili.
Tipo B
Fusibile normale
Fusibile bruciato
Sostituire il fusibile bruciato
con un nuovo fusibile di ampe-
raggio appropriato. L’amperag-
gio è indicato sul coperchio
della scatola fusibili.
PASSO 5
12
ITY42C012
HILUX_OM_OM71179L_(EL).book Page 520 Wednesday, May 16, 2012 11:37 AM
