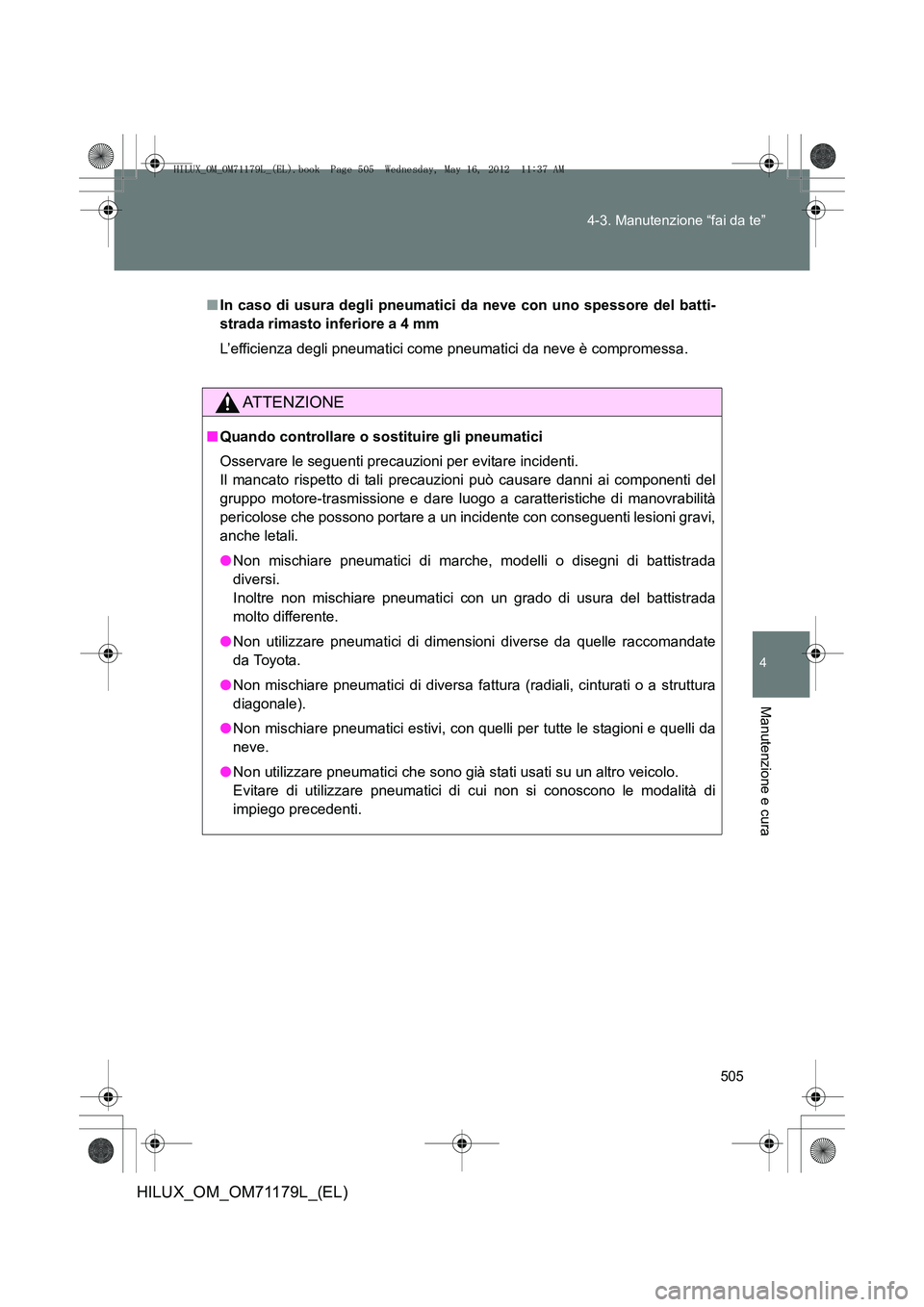

2013 TOYOTA HILUX Manuale duso (in Italian)

505
4-3. Manutenzione “fai da te”
4
Manutenzione e cura
HILUX_OM_OM71179L_(EL)
■
In caso di usura degli pneumatici da neve con uno spessore del batti-
strada rimasto inferiore a 4 mm
L’efficienza degli pneumatici come pneumatici da neve è compromessa.
ATTENZIONE
■Quando controllare o sostituire gli pneumatici
Osservare le seguenti precauzioni per evitare incidenti.
Il mancato rispetto di tali prec auzioni può causare danni ai componenti del
gruppo motore-trasmissione e dare luogo a caratteristiche di manovrabilità
pericolose che possono portare a un incidente con conseguenti lesioni gravi,
anche letali.
● Non mischiare pneumatici di marche, modelli o disegni di battistrada
diversi.
Inoltre non mischiare pneumatici con un grado di usura del battistrada
molto differente.
● Non utilizzare pneumatici di dimensioni diverse da quelle raccomandate
da Toyota.
● Non mischiare pneumatici di diversa fatt ura (radiali, cinturati o a struttura
diagonale).
● Non mischiare pneumatici estivi, con quelli per tutte le stagioni e quelli da
neve.
● Non utilizzare pneumatici che sono già stati usati su un altro veicolo.
Evitare di utilizzare pneumatici di cui non si conoscono le modalità di
impiego precedenti.
HILUX_OM_OM71179L_(EL).book Page 505 Wednesday, May 16, 2012 11:37 AM

506
4-3. Manutenzione “fai da te”
HILUX_OM_OM71179L_(EL)
NOTA
■
Guida su strade dissestate
Prestare particolare attenzione durante la guida su strade accidentate o con
buche.
Queste condizioni possono causare perdita di pressione degli pneumatici,
riducendone la capacità di ammortizzamento. Inoltre, la guida su strade dis-
sestate può danneggiare gli stessi pneumatici, così come i cerchi e la car-
rozzeria del veicolo.
■ Se la pressione dei singoli pneumati ci diventa insufficiente durante la
guida
Interrompere la guida per evitare di danneggiare seriamente gli pneumatici
e/o i cerchi.
HILUX_OM_OM71179L_(EL).book Page 506 Wednesday, May 16, 2012 11:37 AM

507
4-3. Manutenzione “fai da te”
4
Manutenzione e cura
HILUX_OM_OM71179L_(EL)
Pressione degli pneumatici
■Conseguenze di una pressione errata degli pneumatici
La guida con una errata pressione degli pneumatici può avere le seguenti
conseguenze:
●Riduzione dell’efficienza dei consumi
● Riduzione del comfort durante la guida e della durata degli pneumatici
● Riduzione della sicurezza
● Danni al gruppo motore-trasmissione
Se uno pneumatico necessita di essere gonfiato di frequente, farlo control-
lare da un Concessionario o da un’officina autorizzati Toyota, o da qualsiasi
altra officina di riparazioni purché debitamente qualificata ed attrezzata.
■ Istruzioni per il controllo della pressione degli pneumatici
Durante il controllo della pressione degli pneumatici, attenersi alle seguenti
raccomandazioni:
● Controllare solo a pneumatici freddi.
Se il veicolo è rimasto in sosta per almeno 3 ore e non ha percorso più di
1,5 km, si avrà un valore preciso della pressione di gonfiaggio pneuma-
tici a freddo.
● Utilizzare sempre un manometro per la pressione degli pneumatici.
L’aspetto dello pneumatico può trarre in inganno. Inoltre, una pressione
degli pneumatici che si discosti anche di poco da quella consigliata può
influire negativamente sulla manovrabilità e la qualità della marcia.
● Dopo la guida, non ridurre la pressione degli pneumatici. È normale che
la pressione degli pneumatici sia più alta dopo la guida.
● Non superare mai la capacità del veicolo.
Il peso dei bagagli e dei passeggeri deve essere distribuito nel modo più
bilanciato possibile.
Assicurarsi di mantenere la corretta pressione degli pneumatici.
Controllare la pressione degli pneumatici almeno una volta al mese.
Toyota, tuttavia, raccomanda di controllare la pressione degli pneu-
matici ogni due settimane. (
→P. 620)
HILUX_OM_OM71179L_(EL).book Page 507 Wednesday, May 16, 2012 11:37 AM

508
4-3. Manutenzione “fai da te”
HILUX_OM_OM71179L_(EL)
ATTENZIONE
■
La corretta pressione è essenziale per conservare le prestazioni degli
pneumatici
Mantenere sempre gli pneumatici gonfiati alla pressione corretta. In caso
contrario, si possono verificare le condizioni sotto elencate, con il rischio di
un incidente mortale o di gravi lesioni alle persone:
●Consumo eccessivo
● Consumo irregolare
● Scarsa manovrabilità
● Possibilità di scoppio di uno pneumatic o a seguito del suo surriscalda-
mento
● Scarsa tenuta del tallone dello pneumatico
● Deformazione del cerchio e/o distacco dello pneumatico
● Maggiore possibilità di danni agli pneumatici provocati dalle asperità del
manto stradale
NOTA
■Durante il controllo e la regolazione della pressione degli pneumatici
Ricordarsi di riposizionare i cappucci delle valvole degli pneumatici.
In mancanza dei cappucci, sporco e umidità possono penetrare nelle valvole
e causare perdite d’aria con conseguenti incidenti. Nel caso i cappucci ven-
gano smarriti, sostituirli quanto prima.
HILUX_OM_OM71179L_(EL).book Page 508 Wednesday, May 16, 2012 11:37 AM

509
4-3. Manutenzione “fai da te”
4
Manutenzione e cura
HILUX_OM_OM71179L_(EL)
Cerchi
Se un cerchio risulta piegato, incrinato o fortemente corroso, proce-
dere alla sostituzione. In caso contrario, lo pneumatico potrebbe
separarsi dal cerchio stesso provocando la perdita del controllo del
veicolo.
■ Scelta dei cerchi
Durante la sostituzione dei cerchi, assicurarsi che siano equiva-
lenti a quelli rimossi in termini di capacità di carico, diametro,
sfalsamento e larghezza del bordo
*.
I cerchi di ricambio sono disponibili presso i concessionari e le
officine autorizzate Toyota, oppure presso qualsiasi officina di
riparazioni, purché adeguatamente attrezzata e qualificata.
*: convenzionalmente chiamato “offset”.
Toyota sconsiglia l’uso dei componenti seguenti:
● Cerchi di dimensioni o tipi differenti
● Cerchi usati
● Cerchi piegati che sono stati raddrizzati
■ Precauzioni per i cerchi in alluminio
● Usare solo dadi delle ruote e relative chiavi originali Toyota,
progettati appositamente per l’uso con i cerchi di alluminio.
● Durante la rotazione delle ruote, la riparazione o la sostitu-
zione di uno pneumatico, controllare il serraggio dei dadi di
fissaggio delle ruote dopo 1600 km di percorrenza.
● Quando vengono usate catene da neve, fare attenzione a non
danneggiare i cerchi in alluminio.
● Quando si equilibra una ruota, usare solo pesi originali Toyota
o equivalenti e fissarli mediante un martello in plastica o
gomma.
HILUX_OM_OM71179L_(EL).book Page 509 Wednesday, May 16, 2012 11:37 AM

510
4-3. Manutenzione “fai da te”
HILUX_OM_OM71179L_(EL)
ATTENZIONE
■
Durante la sostituzione delle ruote
●Non utilizzare ruote con dimensioni diverse da quelle raccomandate nel
Manuale d’uso e manutenzione, per evitare la perdita del controllo della
manovrabilità.
● Non montare mai una camera d’aria in una ruota che presenta una per-
dita, progettata per montare uno pneumatico tubeless. Così facendo può
verificarsi un incidente con lesioni gravi, anche letali.
■ Durante il montaggio dei dadi fissaggio ruote
●Non utilizzare mai olio o grasso sui bulloni o sui dadi delle ruote.
Olio e grasso possono far sì che i dadi di fissaggio della ruota siano ecces-
sivamente serrati, causando danni al ce rchio ruota o ai bulloni. Inoltre,
l’olio o il grasso possono far allentare i dadi e la ruota potrebbe staccarsi
causando incidenti gravi, con il rischio di lesioni serie, anche letali. Rimuo-
vere ogni traccia di olio o grasso dai bulloni o dai dadi delle ruote.
●Accertarsi che i dadi fissaggio ruota
vengano montati con il lato conico
verso l’interno. Il montaggio dei dadi
con il lato conico rivolto verso l’esterno
può provocare la rottura della ruota
nonché il suo distacco durante la guida.
Ciò potrebbe provocare un incidente
con il rischio di lesioni gravi, anche
letali.
Parte
conica
HILUX_OM_OM71179L_(EL).book Page 510 Wednesday, May 16, 2012 11:37 AM

511
4-3. Manutenzione “fai da te”
4
Manutenzione e cura
HILUX_OM_OM71179L_(EL)
Filtro del sistema dell’aria condizionata
Il filtro del sistema dell’aria condizionata deve essere sostituito
periodicamente per garantire l’efficienza dell’impianto.
■Procedura di rimozione
Spegnere l’interruttore motore.
Aprire il vano portaoggetti.
Spingere su ciascun lato del
vano portaoggetti per scolle-
gare le griffe.
Rimuovere il coperchio del fil-
tro.
PASSO 1
PASSO 2
PASSO 3
PASSO 4
HILUX_OM_OM71179L_(EL).book Page 511 Wednesday, May 16, 2012 11:37 AM

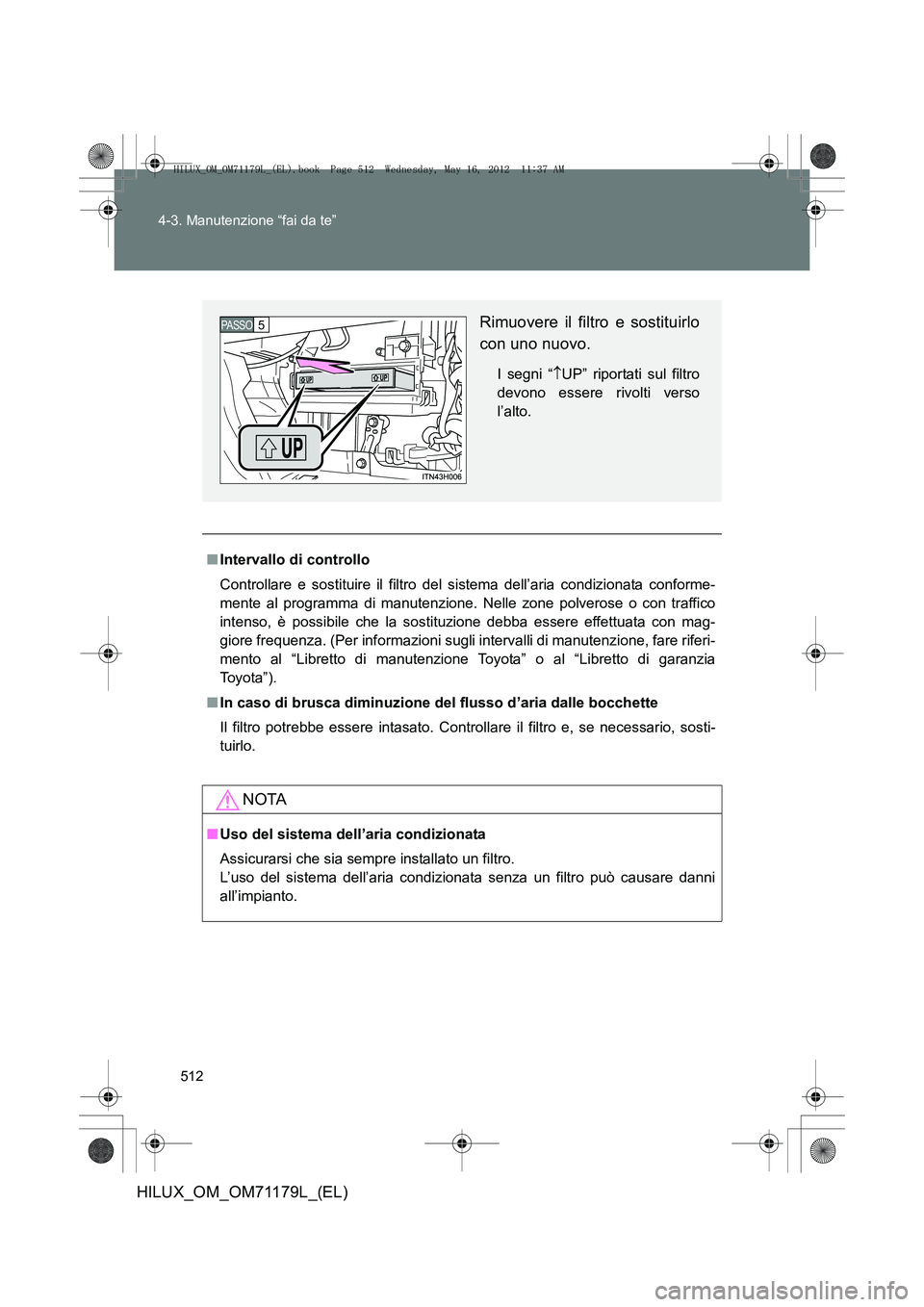

512
4-3. Manutenzione “fai da te”
HILUX_OM_OM71179L_(EL)
■
Intervallo di controllo
Controllare e sostituire il filtro del sistema dell’aria condizionata conforme-
mente al programma di manutenzione. Nelle zone polverose o con traffico
intenso, è possibile che la sostituzione debba essere effettuata con mag-
giore frequenza. (Per informazioni sugli in tervalli di manutenzione, fare riferi-
mento al “Libretto di manutenzione Toyota” o al “Libretto di garanzia
To y o t a ” ) .
■ In caso di brusca diminuzione del flusso d’aria dalle bocchette
Il filtro potrebbe essere intasato. Controllare il filtro e, se necessario, sosti-
tuirlo.
NOTA
■Uso del sistema dell’aria condizionata
Assicurarsi che sia sempre installato un filtro.
L’uso del sistema dell’aria condizionata senza un filtro può causare danni
all’impianto.
Rimuovere il filtro e sostituirlo
con uno nuovo.
I segni “ ↑UP” riportati sul filtro
devono essere rivolti verso
l’alto.
PASSO 5
HILUX_OM_OM71179L_(EL).book Page 512 Wednesday, May 16, 2012 11:37 AM
