2013 Lancia Voyager Betriebsanleitung (in German)

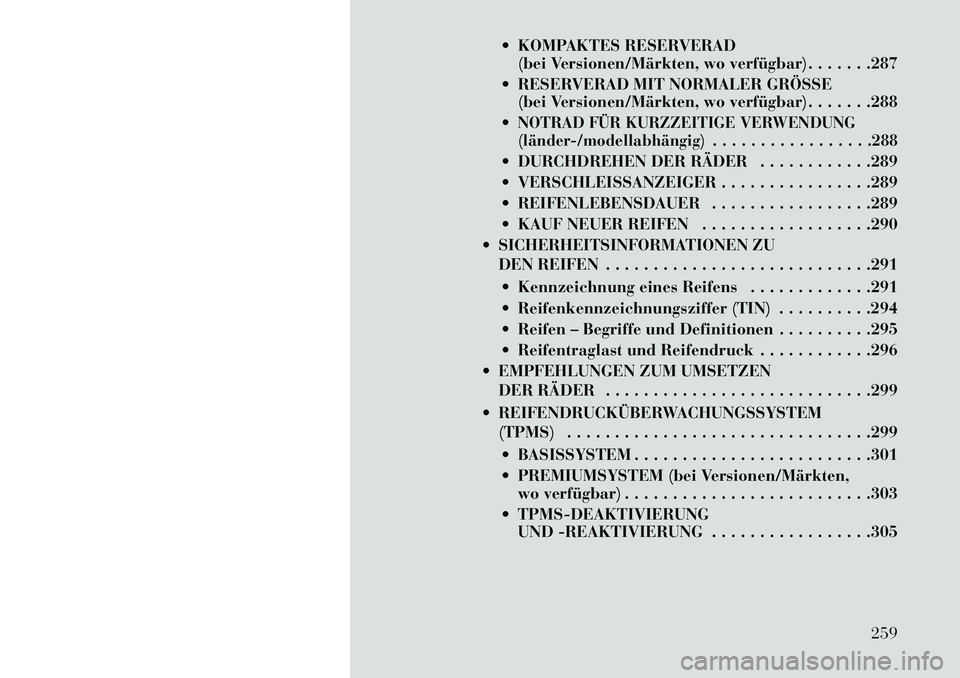

 KOMPAKTES RESERVERAD(bei Versionen/Märkten, wo verfügbar) . . . . . . .287
 RESERVERAD MIT NORMALER GRÖSSE (bei Versionen/Märkten, wo verfügbar) . . . . . . .288
NOTRAD FÜR KURZZEITIGE VERWENDUNG
(länder­/modellabhängig) . . . . . . . . . . . . . . . . .288 DURCHDREHEN DER RÄDER . . . . . . . . . . . .289
 VERSCHLEISSANZEIGER . . . . . . . . . . . . . . . .289
 REIFENLEBENSDAUER . . . . . . . . . . . . . . . . .289
 KAUF NEUER REIFEN . . . . . . . . . . . . . . . . . .290
 SICHERHEITSINFORMATIONEN ZU DEN REIFEN . . . . . . . . . . . . . . . . . . . . . . . . . . . .291
 Kennzeichnung eines Reifens . . . . . . . . . . . . .291
 Reifenkennzeichnungsziffer (TIN) . . . . . . . . . .294
 Reifen – Begriffe und Definitionen . . . . . . . . . .295
 Reifentraglast und Reifendruck . . . . . . . . . . . .296
 EMPFEHLUNGEN ZUM UMSETZEN DER RÄDER . . . . . . . . . . . . . . . . . . . . . . . . . . . .299
 REIFENDRUCKÜBERWACHUNGSSYSTEM (TPMS) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .299
 BASISSYSTEM . . . . . . . . . . . . . . . . . . . . . . . . .301
 PREMIUMSYSTEM (bei Versionen/Märkten, wo verfügbar) . . . . . . . . . . . . . . . . . . . . . . . . . .303
 TPMS-DEAKTIVIERUNG UND -REAKTIVIERUNG . . . . . . . . . . . . . . . . .305
259

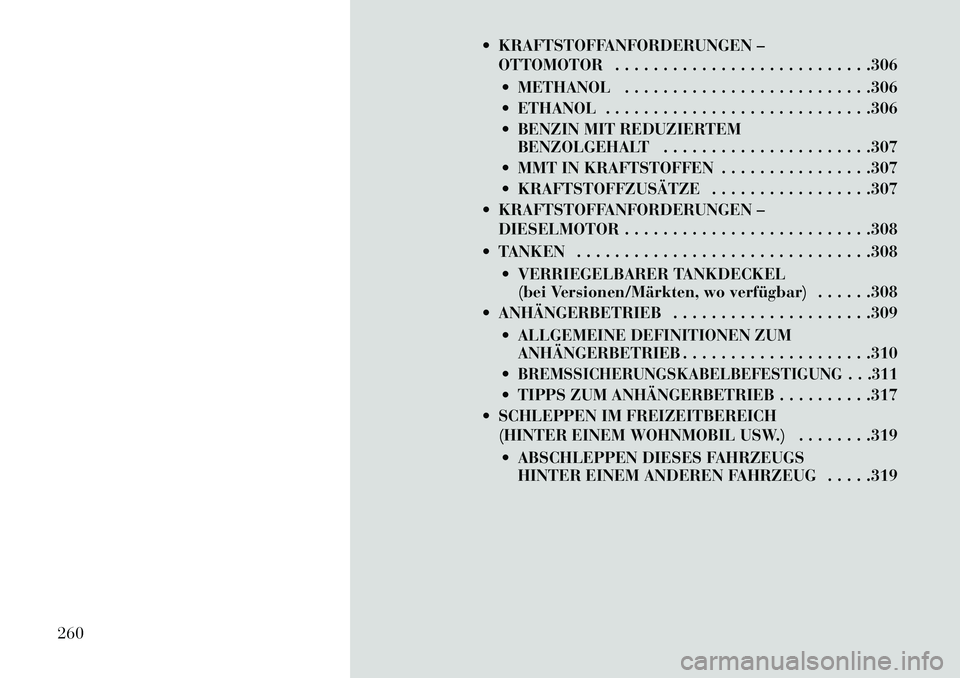

 KRAFTSTOFFANFORDERUNGEN –OTTOMOTOR . . . . . . . . . . . . . . . . . . . . . . . . . . .306
 METHANOL . . . . . . . . . . . . . . . . . . . . . . . . . .306
 ETHANOL . . . . . . . . . . . . . . . . . . . . . . . . . . . .306
 BENZIN MIT REDUZIERTEM BENZOLGEHALT . . . . . . . . . . . . . . . . . . . . . .307
 MMT IN KRAFTSTOFFEN . . . . . . . . . . . . . . . .307
 KRAFTSTOFFZUSÄTZE . . . . . . . . . . . . . . . . .307
 KRAFTSTOFFANFORDERUNGEN – DIESELMOTOR . . . . . . . . . . . . . . . . . . . . . . . . . .308
 TANKEN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .308  VERRIEGELBARER TANKDECKEL(bei Versionen/Märkten, wo verfügbar) . . . . . .308
 ANHÄNGERBETRIEB . . . . . . . . . . . . . . . . . . . . .309
 ALLGEMEINE DEFINITIONEN ZUMANHÄNGERBETRIEB . . . . . . . . . . . . . . . . . . . .310

BREMSSICHERUNGSKABELBEFESTIGUNG . . .311 TIPPS ZUM ANHÄNGERBETRIEB . . . . . . . . . .317
 SCHLEPPEN IM FREIZEITBEREICH (HINTER EINEM WOHNMOBIL USW.) . . . . . . . .319
 ABSCHLEPPEN DIESES FAHRZEUGS HINTER EINEM ANDEREN FAHRZEUG . . . . .319
260

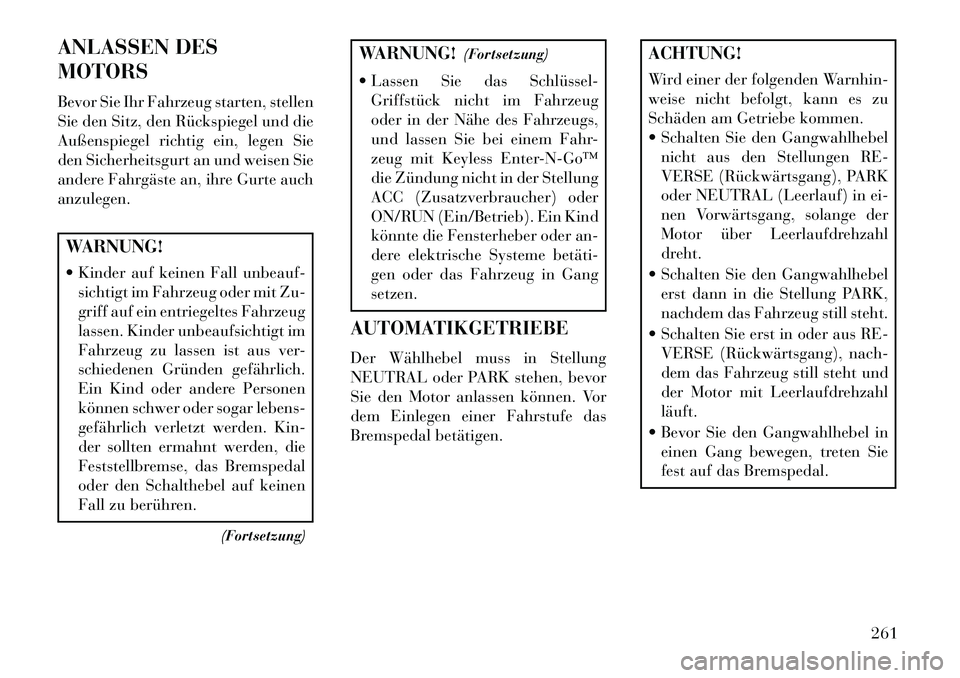

ANLASSEN DES
MOTORS
Bevor Sie Ihr Fahrzeug starten, stellen
Sie den Sitz, den Rückspiegel und die
Außenspiegel richtig ein, legen Sie
den Sicherheitsgurt an und weisen Sie
andere Fahrgäste an, ihre Gurte auch
anzulegen.WARNUNG!
 Kinder auf keinen Fall unbeauf-sichtigt im Fahrzeug oder mit Zu-
griff auf ein entriegeltes Fahrzeug
lassen. Kinder unbeaufsichtigt im
Fahrzeug zu lassen ist aus ver-
schiedenen Gründen gefährlich.
Ein Kind oder andere Personen
können schwer oder sogar lebens-
gefährlich verletzt werden. Kin-
der sollten ermahnt werden, die
Feststellbremse, das Bremspedal
oder den Schalthebel auf keinen
Fall zu berühren.
(Fortsetzung)
WARNUNG!(Fortsetzung)
 Lassen Sie das Schlüssel­ Griffstück nicht im Fahrzeug
oder in der Nähe des Fahrzeugs,
und lassen Sie bei einem Fahr-
zeug mit Keyless Enter­N­Go™
die Zündung nicht in der Stellung
ACC (Zusatzverbraucher) oder
ON/RUN (Ein/Betrieb). Ein Kind
könnte die Fensterheber oder an-
dere elektrische Systeme betäti­
gen oder das Fahrzeug in Gang
setzen.
AUTOMATIKGETRIEBE
Der Wählhebel muss in Stellung
NEUTRAL oder PARK stehen, bevor
Sie den Motor anlassen können. Vor
dem Einlegen einer Fahrstufe das
Bremspedal betätigen.
ACHTUNG!
Wird einer der folgenden Warnhin-
weise nicht befolgt, kann es zu
Schäden am Getriebe kommen.
 Schalten Sie den Gangwahlhebel nicht aus den Stellungen RE-
VERSE (Rückwärtsgang), PARK
oder NEUTRAL (Leerlauf) in ei-
nen Vorwärtsgang, solange der
Motor über Leerlaufdrehzahl
dreht.
 Schalten Sie den Gangwahlhebel erst dann in die Stellung PARK,
nachdem das Fahrzeug still steht.
 Schalten Sie erst in oder aus RE- VERSE (Rückwärtsgang), nach-
dem das Fahrzeug still steht und
der Motor mit Leerlaufdrehzahl
läuft.
 Bevor Sie den Gangwahlhebel in einen Gang bewegen, treten Sie
fest auf das Bremspedal.
261

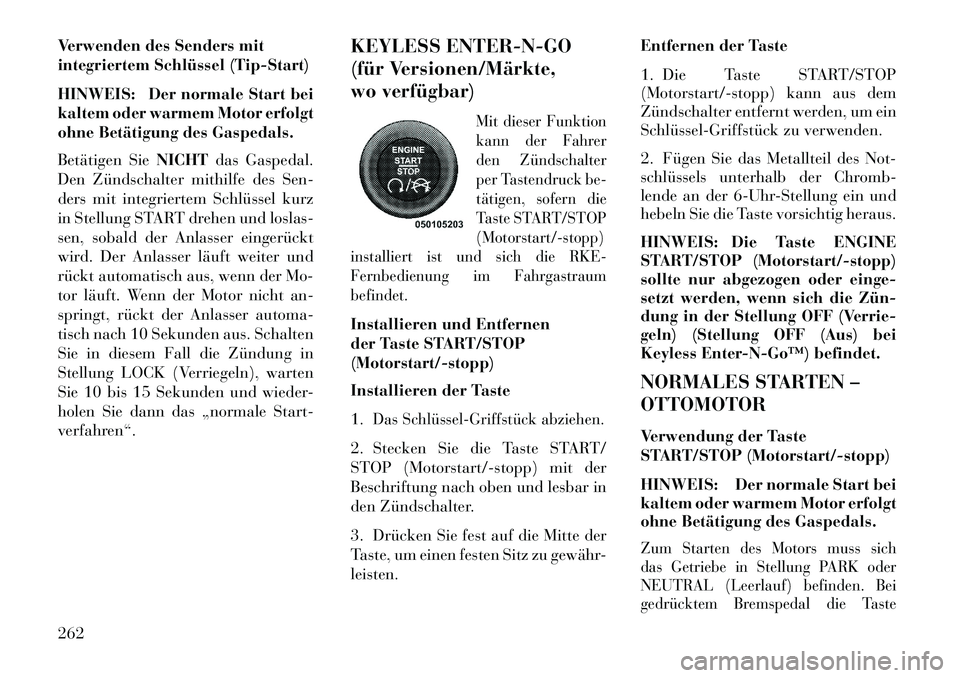

Verwenden des Senders mit
integriertem Schlüssel (Tip-Start)
HINWEIS: Der normale Start bei
kaltem oder warmem Motor erfolgt
ohne Betätigung des Gaspedals.
Betätigen SieNICHTdas Gaspedal.
Den Zündschalter mithilfe des Sen-
ders mit integriertem Schlüssel kurz
in Stellung START drehen und loslas-
sen, sobald der Anlasser eingerückt
wird. Der Anlasser läuft weiter und
rückt automatisch aus, wenn der Mo-
tor läuft. Wenn der Motor nicht an-
springt, rückt der Anlasser automa-
tisch nach 10 Sekunden aus. Schalten
Sie in diesem Fall die Zündung in
Stellung LOCK (Verriegeln), warten
Sie 10 bis 15 Sekunden und wieder-
holen Sie dann das „normale Start-
verfahren“. KEYLESS ENTER-N-GO
(für Versionen/Märkte,
wo verfügbar)
Mit dieser Funktion
kann der Fahrer
den Zündschalter
per Tastendruck be-
tätigen, sofern die
Taste START/STOP
(Motorstart/-stopp)
installiert ist und sich die RKE-
Fernbedienung im Fahrgastraum
befindet.
Installieren und Entfernen
der Taste START/STOP
(Motorstart/-stopp)
Installieren der Taste
1.
Das Schlüssel­Griffstück abziehen.
2. Stecken Sie die Taste START/
STOP (Motorstart/-stopp) mit der
Beschriftung nach oben und lesbar in
den Zündschalter.
3. Drücken Sie fest auf die Mitte der
Taste, um einen festen Sitz zu gewähr-
leisten. Entfernen der Taste
1. Die Taste START/STOP
(Motorstart/-stopp) kann aus dem
Zündschalter entfernt werden, um ein
Schlüssel­Griffstück zu verwenden.
2. Fügen Sie das Metallteil des Not-
schlüssels unterhalb der Chromb-
lende an der 6-Uhr-Stellung ein und
hebeln Sie die Taste vorsichtig heraus.
HINWEIS: Die Taste ENGINE
START/STOP (Motorstart/-stopp)
sollte nur abgezogen oder einge-
setzt werden, wenn sich die Zün­
dung in der Stellung OFF (Verrie-
geln) (Stellung OFF (Aus) bei
Keyless Enter­N­Go™) befindet.
NORMALES STARTEN –
OTTOMOTOR
Verwendung der Taste
START/STOP (Motorstart/-stopp)
HINWEIS: Der normale Start bei
kaltem oder warmem Motor erfolgt
ohne Betätigung des Gaspedals.
Zum Starten des Motors muss sich
das Getriebe in Stellung PARK oder
NEUTRAL (Leerlauf) befinden. Bei
gedrücktem Bremspedal die Taste
262

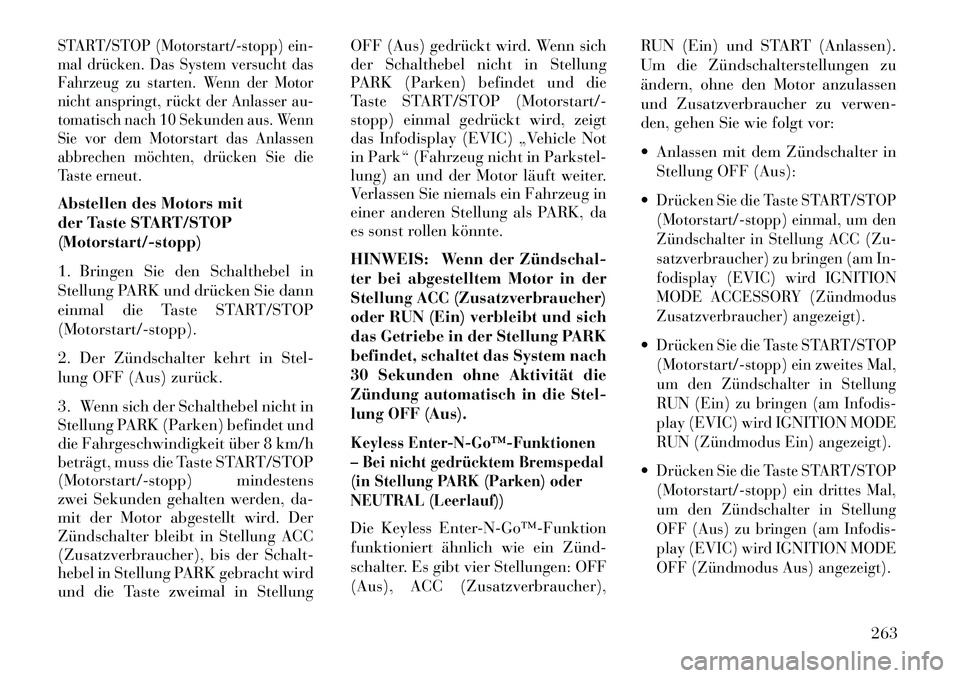

START/STOP (Motorstart/-stopp) ein-
mal drücken. Das System versucht das
Fahrzeug zu starten. Wenn der Motor
nicht anspringt, rückt der Anlasser au-
tomatisch nach 10 Sekunden aus. Wenn
Sie vor dem Motorstart das Anlassen
abbrechen möchten, drücken Sie die
Taste erneut.Abstellen des Motors mit
der Taste START/STOP
(Motorstart/-stopp)
1. Bringen Sie den Schalthebel in
Stellung PARK und drücken Sie dann
einmal die Taste START/STOP
(Motorstart/-stopp).
2. Der Zündschalter kehrt in Stel-
lung OFF (Aus) zurück.
3. Wenn sich der Schalthebel nicht in
Stellung PARK (Parken) befindet und
die Fahrgeschwindigkeit über 8 km/h
beträgt, muss die Taste START/STOP
(Motorstart/-stopp) mindestens
zwei Sekunden gehalten werden, da-
mit der Motor abgestellt wird. Der
Zündschalter bleibt in Stellung ACC
(Zusatzverbraucher), bis der Schalt-
hebel in Stellung PARK gebracht wird
und die Taste zweimal in StellungOFF (Aus) gedrückt wird. Wenn sich
der Schalthebel nicht in Stellung
PARK (Parken) befindet und die
Taste START/STOP (Motorstart/-
stopp) einmal gedrückt wird, zeigt
das Infodisplay (EVIC) „Vehicle Not
in Park“ (Fahrzeug nicht in Parkstel-
lung) an und der Motor läuft weiter.
Verlassen Sie niemals ein Fahrzeug in
einer anderen Stellung als PARK, da
es sonst rollen könnte.
HINWEIS: Wenn der Zündschal­
ter bei abgestelltem Motor in der
Stellung ACC (Zusatzverbraucher)
oder RUN (Ein) verbleibt und sich
das Getriebe in der Stellung PARK
befindet, schaltet das System nach
30 Sekunden ohne Aktivität die
Zündung automatisch in die Stel-
lung OFF (Aus).
Keyless Enter­N­Go™­Funktionen
– Bei nicht gedrücktem Bremspedal
(in Stellung PARK (Parken) oder
NEUTRAL (Leerlauf))Die Keyless Enter­N­Go™­Funktion
funktioniert ähnlich wie ein Zünd­
schalter. Es gibt vier Stellungen: OFF
(Aus), ACC (Zusatzverbraucher),
RUN (Ein) und START (Anlassen).
Um die Zündschalterstellungen zu
ändern, ohne den Motor anzulassen
und Zusatzverbraucher zu verwen-
den, gehen Sie wie folgt vor:
 Anlassen mit dem Zündschalter in
Stellung OFF (Aus):

Drücken Sie die Taste START/STOP
(Motorstart/-stopp) einmal, um den
Zündschalter in Stellung ACC (Zu-
satzverbraucher) zu bringen (am In-
fodisplay (EVIC) wird IGNITION
MODE ACCESSORY (Zündmodus
Zusatzverbraucher) angezeigt).Drücken Sie die Taste START/STOP
(Motorstart/-stopp) ein zweites Mal,
um den Zündschalter in Stellung
RUN (Ein) zu bringen (am Infodis-
play (EVIC) wird IGNITION MODE
RUN (Zündmodus Ein) angezeigt).Drücken Sie die Taste START/STOP
(Motorstart/-stopp) ein drittes Mal,
um den Zündschalter in Stellung
OFF (Aus) zu bringen (am Infodis-
play (EVIC) wird IGNITION MODE
OFF (Zündmodus Aus) angezeigt).
263

EXTREM NIEDRIGE
AUSSENTEMPERATUR
(UNTER -29 °C)
Um bei diesen Temperaturen einen
zuverlässigen Motorstart sicherzustel-
len, verwenden Sie bitte eine extern
gespeiste elektrische Motorblockhei-
zung.
MOTOR SPRINGT NICHT
ANWARNUNG!
 Niemals Kraftstoff oder anderebrennbare Flüssigkeiten direkt
in das Drosselklappengehäuse
einfüllen, um so den Motor anzu-
lassen. Dies kann zu einer Stich-
flamme und schweren Verletzun-
gen führen.
(Fortsetzung)
WARNUNG!(Fortsetzung)
 Versuchen Sie nicht, Ihr Fahrzeug durch Anschieben oder Anschlep-
pen in Gang zu setzen. Fahrzeuge
mit Automatikgetriebe können
auf diese Weise nicht starten. Un-
verbrannter Kraftstoff kann in
den Katalysator eindringen und
sich sofort nach dem Starten des
Motors entzünden und den Kata-
lysator und das Fahrzeug beschä­
digen.
 Hat das Fahrzeug eine entladene Batterie, können Starterkabel
verwendet werden, um von einer
Fremdbatterie oder der Batterie
in einem anderen Fahrzeug einen
Start zu erhalten. Diese Art des
Startens kann bei unsachgemä­
ßer Ausführung gefährlich sein.
Weitere Informationen hierzu fin-
den Sie unter „Vorgehensweise
bei der Starthilfe“ in „Pannen-
und Unfallhilfe“. Wiederherstellen eines
„abgesoffenen“ Motors (mit Taste
START/STOP (Motorstart/-stopp))
Falls der Motor nicht anspringt, wenn
Sie die Anweisungen unter „Normales
Anlassen des Motors“ oder „Starten
bei extremen Außentemperaturen“
durchgeführt haben, ist er möglicher-
weise „abgesoffen“. So beseitigen Sie
überflüssigen Kraftstoff:
1. Betätigtem Sie das Bremspedal.
2. Drücken Sie das Gaspedal ganz bis
zum Boden durch, und halten Sie es so
gedrückt.
3. Drücken Sie kurz die
MOTORSTART-/-STOPP-Taste.
Der Anlassermotor schaltet sich auto-
matisch ein, läuft 10 Sekunden lang
und schaltet sich dann ab. Geben Sie
anschließend Brems- und Gaspedal
frei, warten Sie 10 bis 15 Sekunden
und wiederholen Sie dann das „nor-
male Startverfahren“.
264

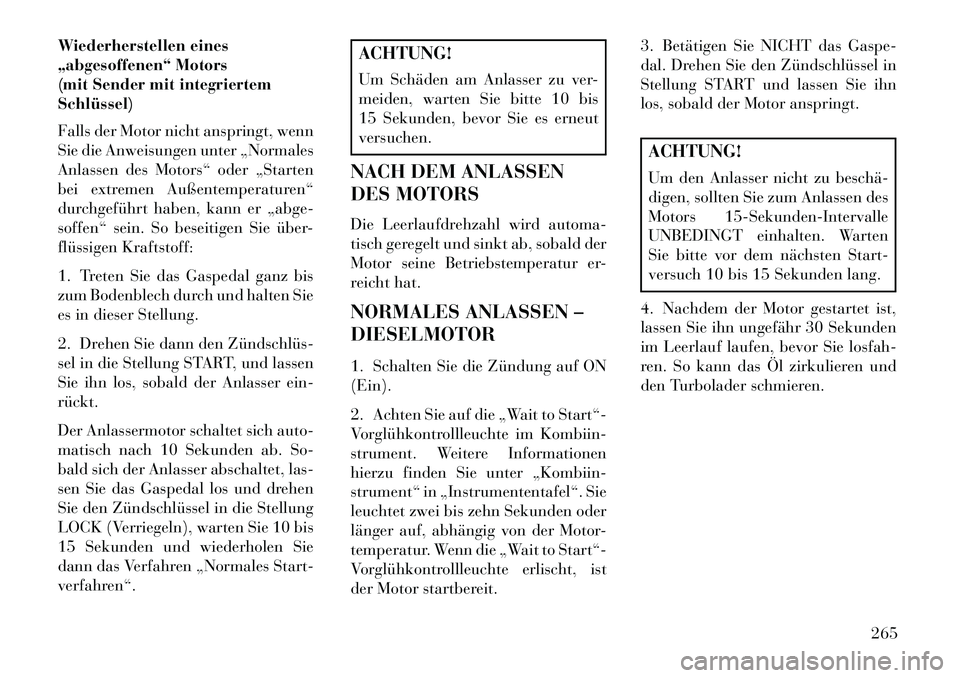

Wiederherstellen eines
„abgesoffenen“ Motors
(mit Sender mit integriertem
Schlüssel)
Falls der Motor nicht anspringt, wenn
Sie die Anweisungen unter „Normales
Anlassen des Motors“ oder „Starten
bei extremen Außentemperaturen“
durchgeführt haben, kann er „abge-
soffen“ sein. So beseitigen Sie über-
flüssigen Kraftstoff:
1. Treten Sie das Gaspedal ganz bis
zum Bodenblech durch und halten Sie
es in dieser Stellung.
2. Drehen Sie dann den Zündschlüs­
sel in die Stellung START, und lassen
Sie ihn los, sobald der Anlasser ein-
rückt.
Der Anlassermotor schaltet sich auto-
matisch nach 10 Sekunden ab. So-
bald sich der Anlasser abschaltet, las-
sen Sie das Gaspedal los und drehen
Sie den Zündschlüssel in die Stellung
LOCK (Verriegeln), warten Sie 10 bis
15 Sekunden und wiederholen Sie
dann das Verfahren „Normales Start-
verfahren“.
ACHTUNG!
Um Schäden am Anlasser zu ver-
meiden, warten Sie bitte 10 bis
15 Sekunden, bevor Sie es erneut
versuchen.
NACH DEM ANLASSEN
DES MOTORS
Die Leerlaufdrehzahl wird automa-
tisch geregelt und sinkt ab, sobald der
Motor seine Betriebstemperatur er-
reicht hat.
NORMALES ANLASSEN –
DIESELMOTOR
1. Schalten Sie die Zündung auf ON
(Ein).
2. Achten Sie auf die „Wait to Start“-
Vorglühkontrollleuchte im Kombiin-
strument. Weitere Informationen
hierzu finden Sie unter „Kombiin-
strument“ in „Instrumententafel“. Sie
leuchtet zwei bis zehn Sekunden oder
länger auf, abhängig von der Motor-
temperatur. Wenn die „Wait to Start“-
Vorglühkontrollleuchte erlischt, ist
der Motor startbereit. 3. Betätigen Sie NICHT das Gaspe-
dal. Drehen Sie den Zündschlüssel in
Stellung START und lassen Sie ihn
los, sobald der Motor anspringt.
ACHTUNG!
Um den Anlasser nicht zu beschä­
digen, sollten Sie zum Anlassen des
Motors 15-Sekunden-Intervalle
UNBEDINGT einhalten. Warten
Sie bitte vor dem nächsten Start-
versuch 10 bis 15 Sekunden lang.
4. Nachdem der Motor gestartet ist,
lassen Sie ihn ungefähr 30 Sekunden
im Leerlauf laufen, bevor Sie losfah-
ren. So kann das Öl zirkulieren und
den Turbolader schmieren.
265

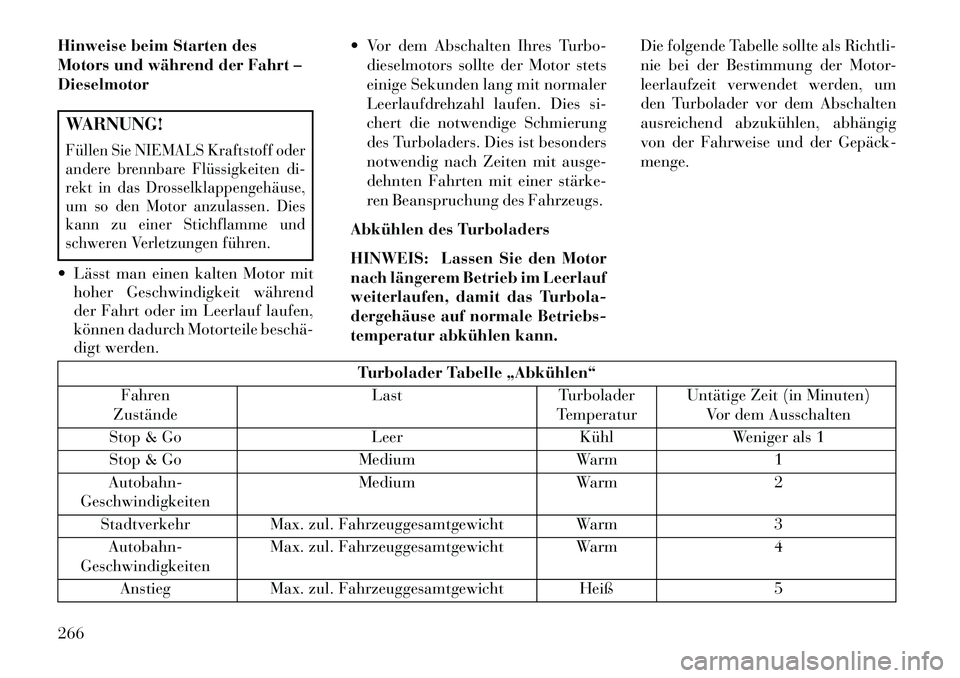

Hinweise beim Starten des
Motors und während der Fahrt –
DieselmotorWARNUNG!Füllen Sie NIEMALS Kraftstoff oder
andere brennbare Flüssigkeiten di-
rekt in das Drosselklappengehäuse,
um so den Motor anzulassen. Dies
kann zu einer Stichflamme und
schweren Verletzungen führen. Lässt man einen kalten Motor mithoher Geschwindigkeit während
der Fahrt oder im Leerlauf laufen,
können dadurch Motorteile beschä­
digt werden.  Vor dem Abschalten Ihres Turbo-
dieselmotors sollte der Motor stets
einige Sekunden lang mit normaler
Leerlaufdrehzahl laufen. Dies si-
chert die notwendige Schmierung
des Turboladers. Dies ist besonders
notwendig nach Zeiten mit ausge-
dehnten Fahrten mit einer stärke­
ren Beanspruchung des Fahrzeugs.
Abkühlen des Turboladers
HINWEIS: Lassen Sie den Motor
nach längerem Betrieb im Leerlauf
weiterlaufen, damit das Turbola-
dergehäuse auf normale Betriebs-
temperatur abkühlen kann. Die folgende Tabelle sollte als Richtli-
nie bei der Bestimmung der Motor-
leerlaufzeit verwendet werden, um
den Turbolader vor dem Abschalten
ausreichend abzukühlen, abhängig
von der Fahrweise und der Gepäck­
menge.
Turbolader Tabelle „Abkühlen“
Fahren
Zustände Last
Turbolader
Temperatur Untätige Zeit (in Minuten)
Vor dem Ausschalten
Stop & Go LeerKühlWeniger als 1
Stop & Go MediumWarm1
Autobahn-
Geschwindigkeiten Medium
Warm2
Stadtverkehr Max. zul. Fahrzeuggesamtgewicht Warm 3
Autobahn-
Geschwindigkeiten Max. zul. Fahrzeuggesamtgewicht Warm
4
Anstieg Max. zul. Fahrzeuggesamtgewicht Heiß 5
266
