2013 Lancia Voyager Betriebsanleitung (in German)

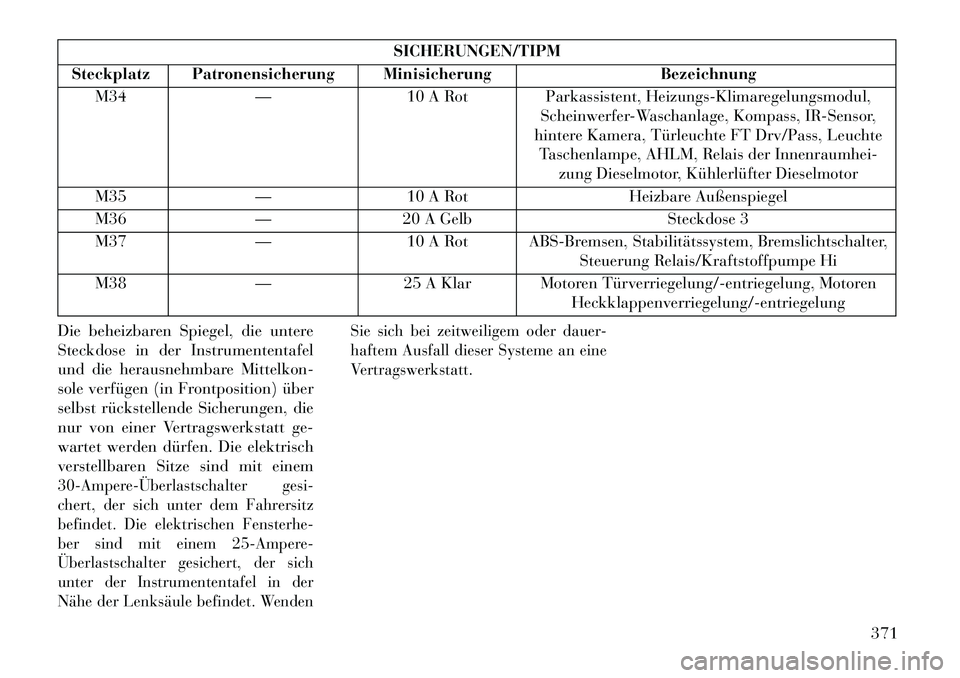

SICHERUNGEN/TIPM
Steckplatz Patronensicherung Minisicherung Bezeichnung
M34 —10 A Rot Parkassistent, Heizungs-Klimaregelungsmodul,
Scheinwerfer-Waschanlage, Kompass, IR-Sensor,
hintere Kamera, Türleuchte FT Drv/Pass, Leuchte
Taschenlampe, AHLM, Relais der Innenraumhei- zung Dieselmotor, Kühlerlüfter Dieselmotor
M35 —10 A Rot Heizbare Außenspiegel
M36 —20 A Gelb Steckdose 3
M37 —10 A Rot ABS-Bremsen, Stabilitätssystem, Bremslichtschalter,
Steuerung Relais/Kraftstoffpumpe Hi
M38 —25 A Klar Motoren Türverriegelung/­entriegelung, Motoren
Heckklappenverriegelung/-entriegelung
Die beheizbaren Spiegel, die untere
Steckdose in der Instrumententafel
und die herausnehmbare Mittelkon-
sole verfügen (in Frontposition) über
selbst rückstellende Sicherungen, die
nur von einer Vertragswerkstatt ge-
wartet werden dürfen. Die elektrisch
verstellbaren Sitze sind mit einem
30-Ampere­Überlastschalter gesi-
chert, der sich unter dem Fahrersitz
befindet. Die elektrischen Fensterhe-
ber sind mit einem 25-Ampere-
Überlastschalter gesichert, der sich
unter der Instrumententafel in der
Nähe der Lenksäule befindet. Wenden Sie sich bei zeitweiligem oder dauer-
haftem Ausfall dieser Systeme an eine
Vertragswerkstatt.
371

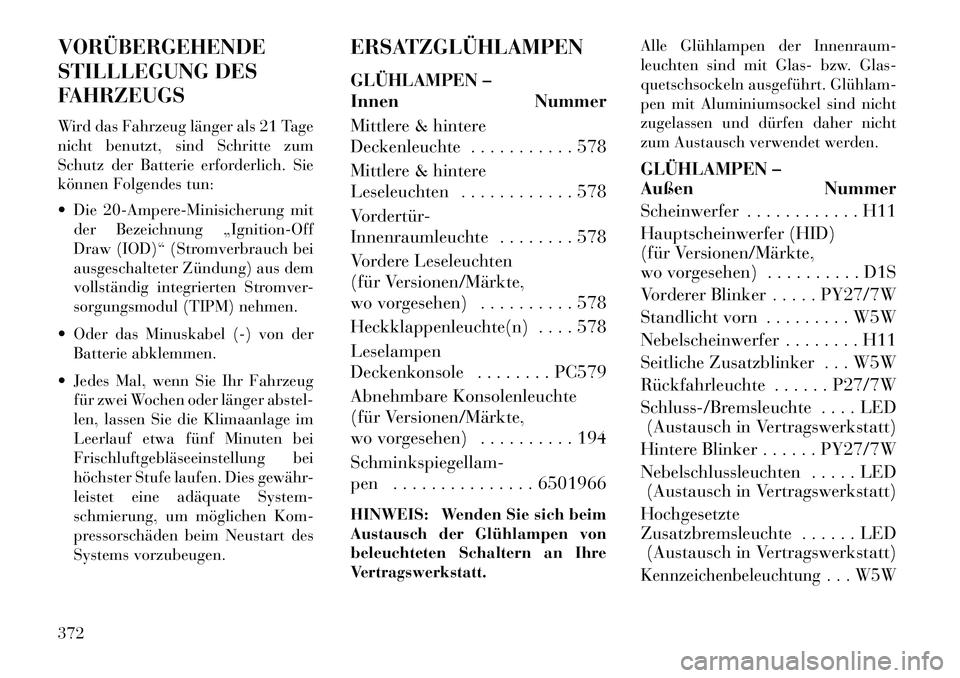

VORÜBERGEHENDE
STILLLEGUNG DES
FAHRZEUGS
Wird das Fahrzeug länger als 21 Tage
nicht benutzt, sind Schritte zum
Schutz der Batterie erforderlich. Sie
können Folgendes tun:
 Die 20-Ampere-Minisicherung mitder Bezeichnung „Ignition-Off
Draw (IOD)“ (Stromverbrauch bei
ausgeschalteter Zündung) aus dem
vollständig integrierten Stromver-
sorgungsmodul (TIPM) nehmen.
 Oder das Minuskabel (-) von der Batterie abklemmen.
 Jedes Mal, wenn Sie Ihr Fahrzeug für zwei Wochen oder länger abstel-
len, lassen Sie die Klimaanlage im
Leerlauf etwa fünf Minuten bei
Frischluftgebläseeinstellung bei
höchster Stufe laufen. Dies gewähr-
leistet eine adäquate System-
schmierung, um möglichen Kom-
pressorschäden beim Neustart des
Systems vorzubeugen. ERSATZGLÜHLAMPEN
GLÜHLAMPEN –
Innen Nummer
Mittlere & hintere
Deckenleuchte . . . . . . . . . . . 578
Mittlere & hintere
Leseleuchten . . . . . . . . . . . . 578
Vordertür-
Innenraumleuchte . . . . . . . . 578
Vordere Leseleuchten
(für Versionen/Märkte,
wo vorgesehen) . . . . . . . . . . 578
Heckklappenleuchte(n) . . . . 578
Leselampen
Deckenkonsole . . . . . . . . PC579
Abnehmbare Konsolenleuchte
(für Versionen/Märkte,
wo vorgesehen) . . . . . . . . . . 194
Schminkspiegellam-
pen . . . . . . . . . . . . . . . 6501966
HINWEIS: Wenden Sie sich beim
Austausch der Glühlampen von
beleuchteten Schaltern an Ihre
Vertragswerkstatt. Alle Glühlampen der Innenraum-
leuchten sind mit Glas- bzw. Glas-
quetschsockeln ausgeführt. Glühlam­
pen mit Aluminiumsockel sind nicht
zugelassen und dürfen daher nicht
zum Austausch verwendet werden.
GLÜHLAMPEN –
Außen Nummer
Scheinwerfer . . . . . . . . . . . . H11
Hauptscheinwerfer (HID)
(für Versionen/Märkte,
wo vorgesehen) . . . . . . . . . . D1S
Vorderer Blinker . . . . . PY27/7W
Standlicht vorn . . . . . . . . . W5W
Nebelscheinwerfer . . . . . . . . H11
Seitliche Zusatzblinker . . . W5W
Rückfahrleuchte . . . . . . P27/7W
Schluss-/Bremsleuchte . . . . LED
(Austausch in Vertragswerkstatt)
Hintere Blinker . . . . . . PY27/7W
Nebelschlussleuchten . . . . . LED (Austausch in Vertragswerkstatt)
Hochgesetzte
Zusatzbremsleuchte . . . . . . LED (Austausch in Vertragswerkstatt)
Kennzeichenbeleuchtung . . . W5W
372

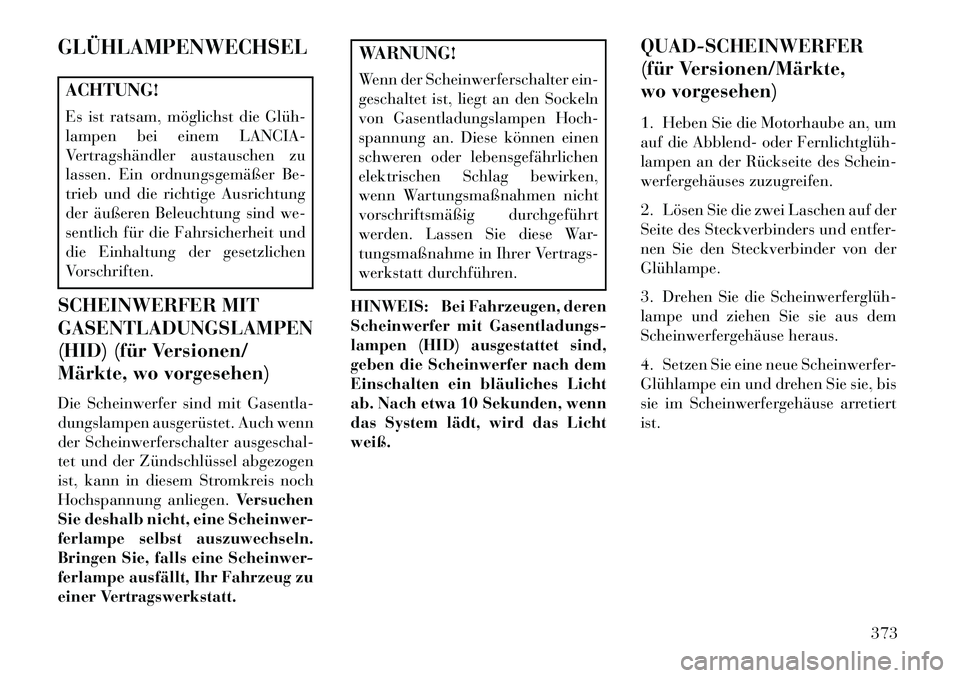

GLÜHLAMPENWECHSELACHTUNG!
Es ist ratsam, möglichst die Glüh­
lampen bei einem LANCIA-
Vertragshändler austauschen zu
lassen. Ein ordnungsgemäßer Be-
trieb und die richtige Ausrichtung
der äußeren Beleuchtung sind we-
sentlich für die Fahrsicherheit und
die Einhaltung der gesetzlichen
Vorschriften.
SCHEINWERFER MIT
GASENTLADUNGSLAMPEN
(HID) (für Versionen/
Märkte, wo vorgesehen)
Die Scheinwerfer sind mit Gasentla-
dungslampen ausgerüstet. Auch wenn
der Scheinwerferschalter ausgeschal-
tet und der Zündschlüssel abgezogen
ist, kann in diesem Stromkreis noch
Hochspannung anliegen. Versuchen
Sie deshalb nicht, eine Scheinwer-
ferlampe selbst auszuwechseln.
Bringen Sie, falls eine Scheinwer-
ferlampe ausfällt, Ihr Fahrzeug zu
einer Vertragswerkstatt.
WARNUNG!
Wenn der Scheinwerferschalter ein-
geschaltet ist, liegt an den Sockeln
von Gasentladungslampen Hoch-
spannung an. Diese können einen
schweren oder lebensgefährlichen
elektrischen Schlag bewirken,
wenn Wartungsmaßnahmen nicht
vorschriftsmäßig durchgeführt
werden. Lassen Sie diese War-
tungsmaßnahme in Ihrer Vertrags-
werkstatt durchführen.
HINWEIS: Bei Fahrzeugen, deren
Scheinwerfer mit Gasentladungs-
lampen (HID) ausgestattet sind,
geben die Scheinwerfer nach dem
Einschalten ein bläuliches Licht
ab. Nach etwa 10 Sekunden, wenn
das System lädt, wird das Licht
weiß. QUAD-SCHEINWERFER
(für Versionen/Märkte,
wo vorgesehen)
1. Heben Sie die Motorhaube an, um
auf die Abblend- oder Fernlichtglüh­
lampen an der Rückseite des Schein-
werfergehäuses zuzugreifen.
2. Lösen Sie die zwei Laschen auf der
Seite des Steckverbinders und entfer-
nen Sie den Steckverbinder von der
Glühlampe.
3. Drehen Sie die Scheinwerferglüh­
lampe und ziehen Sie sie aus dem
Scheinwerfergehäuse heraus.
4. Setzen Sie eine neue Scheinwerfer-
Glühlampe ein und drehen Sie sie, bis
sie im Scheinwerfergehäuse arretiert
ist.
373

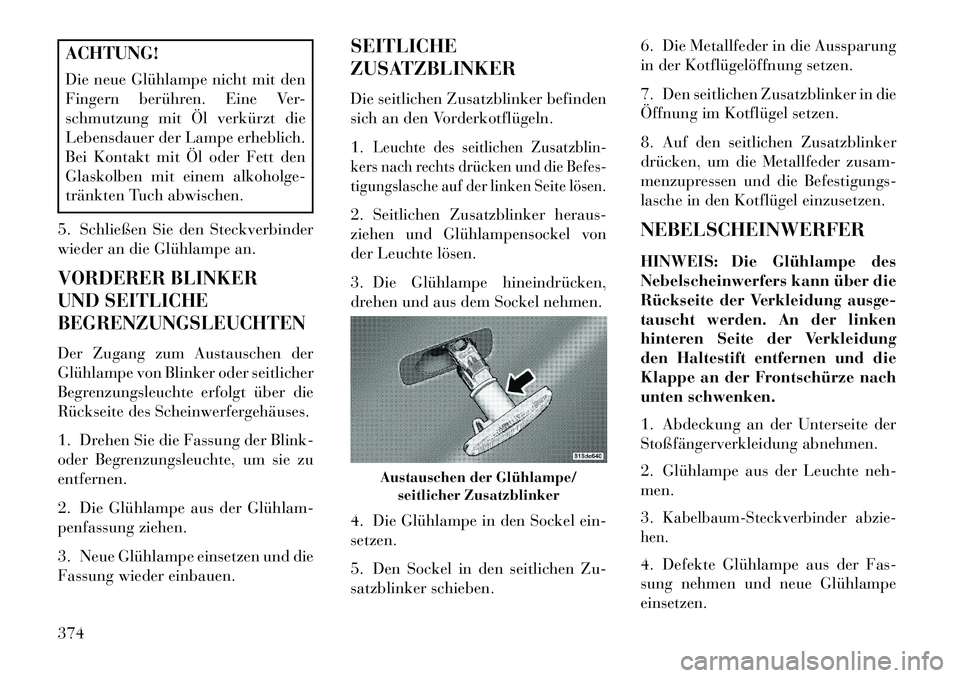

ACHTUNG!
Die neue Glühlampe nicht mit den
Fingern berühren. Eine Ver-
schmutzung mit Öl verkürzt die
Lebensdauer der Lampe erheblich.
Bei Kontakt mit Öl oder Fett den
Glaskolben mit einem alkoholge-
tränkten Tuch abwischen.
5. Schließen Sie den Steckverbinder
wieder an die Glühlampe an.VORDERER BLINKER
UND SEITLICHE
BEGRENZUNGSLEUCHTENDer Zugang zum Austauschen der
Glühlampe von Blinker oder seitlicher
Begrenzungsleuchte erfolgt über die
Rückseite des Scheinwerfergehäuses.
1. Drehen Sie die Fassung der Blink-
oder Begrenzungsleuchte, um sie zu
entfernen.
2. Die Glühlampe aus der Glühlam­
penfassung ziehen.
3. Neue Glühlampe einsetzen und die
Fassung wieder einbauen. SEITLICHE
ZUSATZBLINKER
Die seitlichen Zusatzblinker befinden
sich an den Vorderkotflügeln.
1.
Leuchte des seitlichen Zusatzblin-
kers nach rechts drücken und die Befes-
tigungslasche auf der linken Seite lösen.
2. Seitlichen Zusatzblinker heraus-
ziehen und Glühlampensockel von
der Leuchte lösen.
3. Die Glühlampe hineindrücken,
drehen und aus dem Sockel nehmen.
4. Die Glühlampe in den Sockel ein-
setzen.
5. Den Sockel in den seitlichen Zu-
satzblinker schieben. 6. Die Metallfeder in die Aussparung
in der Kotflügelöffnung setzen.
7. Den seitlichen Zusatzblinker in die
Öffnung im Kotflügel setzen.
8. Auf den seitlichen Zusatzblinker
drücken, um die Metallfeder zusam-
menzupressen und die Befestigungs-
lasche in den Kotflügel einzusetzen.
NEBELSCHEINWERFER
HINWEIS: Die Glühlampe des
Nebelscheinwerfers kann über die
Rückseite der Verkleidung ausge-
tauscht werden. An der linken
hinteren Seite der Verkleidung
den Haltestift entfernen und die
Klappe an der Frontschürze nach
unten schwenken.
1. Abdeckung an der Unterseite der
Stoßfängerverkleidung abnehmen.
2. Glühlampe aus der Leuchte neh-
men.
3.
Kabelbaum-Steckverbinder abzie-
hen.
4. Defekte Glühlampe aus der Fas-
sung nehmen und neue Glühlampe
einsetzen.
Austauschen der Glühlampe/ seitlicher Zusatzblinker
374

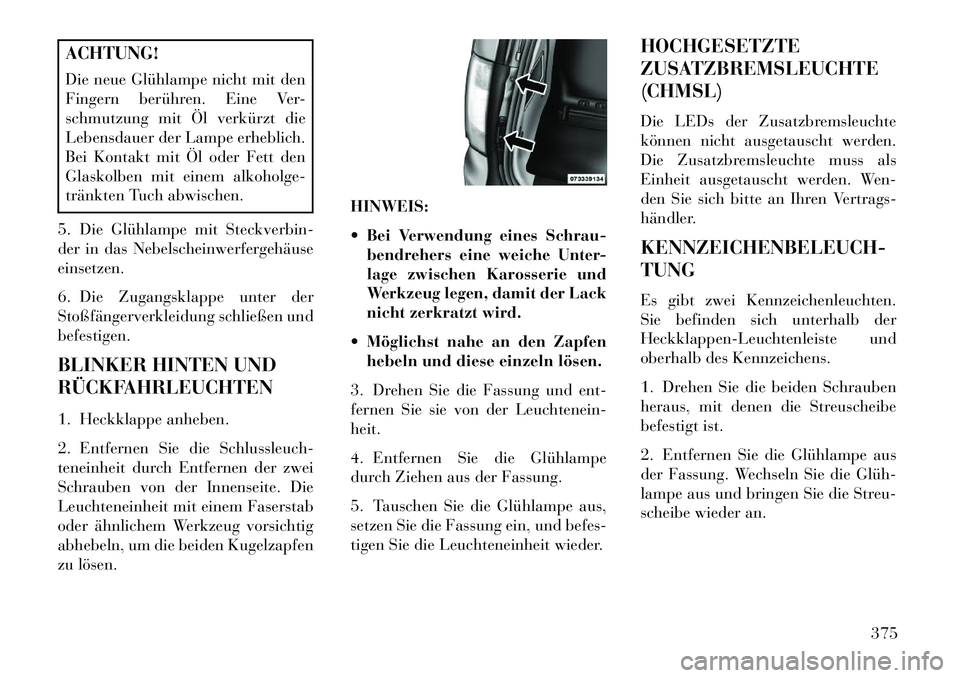

ACHTUNG!
Die neue Glühlampe nicht mit den
Fingern berühren. Eine Ver-
schmutzung mit Öl verkürzt die
Lebensdauer der Lampe erheblich.
Bei Kontakt mit Öl oder Fett den
Glaskolben mit einem alkoholge-
tränkten Tuch abwischen.
5. Die Glühlampe mit Steckverbin-
der in das Nebelscheinwerfergehäuse
einsetzen.
6. Die Zugangsklappe unter der
Stoßfängerverkleidung schließen und
befestigen.
BLINKER HINTEN UND
RÜCKFAHRLEUCHTEN
1. Heckklappe anheben.
2. Entfernen Sie die Schlussleuch-
teneinheit durch Entfernen der zwei
Schrauben von der Innenseite. Die
Leuchteneinheit mit einem Faserstab
oder ähnlichem Werkzeug vorsichtig
abhebeln, um die beiden Kugelzapfen
zu lösen. HINWEIS:
 Bei Verwendung eines Schrau-
bendrehers eine weiche Unter-
lage zwischen Karosserie und
Werkzeug legen, damit der Lack
nicht zerkratzt wird.
 Möglichst nahe an den Zapfen hebeln und diese einzeln lösen.
3. Drehen Sie die Fassung und ent-
fernen Sie sie von der Leuchtenein-
heit.
4. Entfernen Sie die Glühlampe
durch Ziehen aus der Fassung.
5. Tauschen Sie die Glühlampe aus,
setzen Sie die Fassung ein, und befes-
tigen Sie die Leuchteneinheit wieder. HOCHGESETZTE
ZUSATZBREMSLEUCHTE
(CHMSL)
Die LEDs der Zusatzbremsleuchte
können nicht ausgetauscht werden.
Die Zusatzbremsleuchte muss als
Einheit ausgetauscht werden. Wen-
den Sie sich bitte an Ihren Vertrags-
händler.
KENNZEICHENBELEUCH-
TUNG
Es gibt zwei Kennzeichenleuchten.
Sie befinden sich unterhalb der
Heckklappen-Leuchtenleiste und
oberhalb des Kennzeichens.
1. Drehen Sie die beiden Schrauben
heraus, mit denen die Streuscheibe
befestigt ist.
2. Entfernen Sie die Glühlampe aus
der Fassung. Wechseln Sie die Glüh­
lampe aus und bringen Sie die Streu-
scheibe wieder an.
375

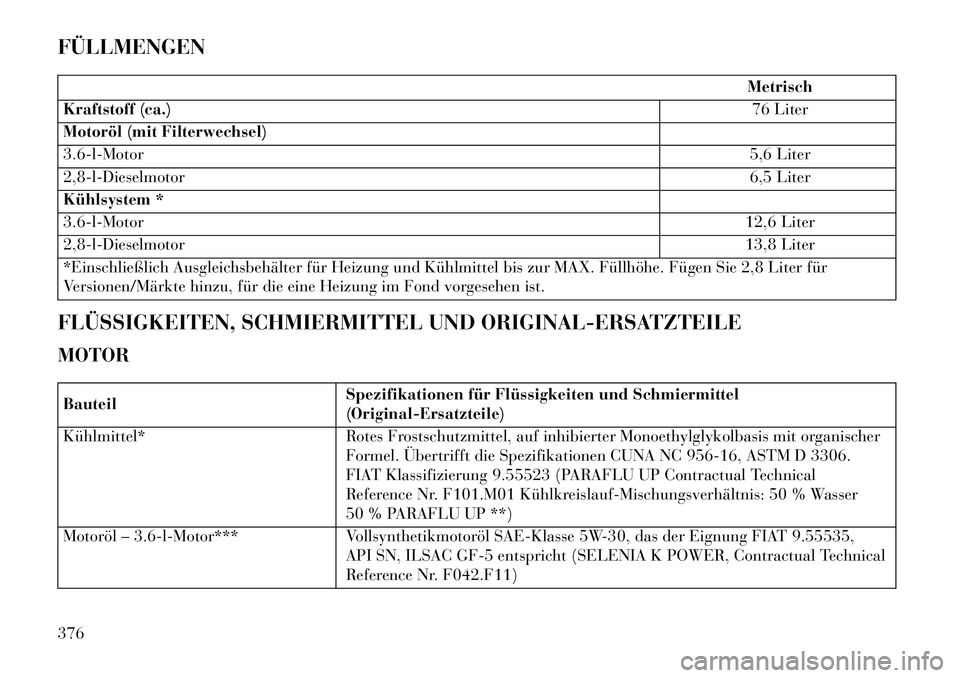

FÜLLMENGEN
Metrisch
Kraftstoff (ca.) 76 Liter
Motoröl (mit Filterwechsel)
3.6-l-Motor 5,6 Liter
2,8-l-Dieselmotor 6,5 Liter
Kühlsystem *
3.6-l-Motor 12,6 Liter
2,8-l-Dieselmotor 13,8 Liter
*Einschließlich Ausgleichsbehälter für Heizung und Kühlmittel bis zur MAX. Füllhöhe. Fügen Sie 2,8 Liter für
Versionen/Märkte hinzu, für die eine Heizung im Fond vorgesehen ist.
FLÜSSIGKEITEN, SCHMIERMITTEL UND ORIGINAL-ERSATZTEILE
MOTOR
Bauteil Spezifikationen für Flüssigkeiten und Schmiermittel
(Original-Ersatzteile)
Kühlmittel* Rotes Frostschutzmittel, auf inhibierter Monoethylglykolbasis mit organischer
Formel. Übertrifft die Spezifikationen CUNA NC 956-16, ASTM D 3306.
FIAT Klassifizierung 9.55523 (PARAFLU UP Contractual Technical
Reference Nr. F101.M01 Kühlkreislauf­Mischungsverhältnis: 50 % Wasser
50 % PARAFLU UP **)
Motoröl – 3.6-l-Motor*** Vollsynthetikmotoröl SAE-Klasse 5W-30, das der Eignung FIAT 9.55535,
API SN, ILSAC GF-5 entspricht (SELENIA K POWER, Contractual Technical
Reference Nr. F042.F11)
376

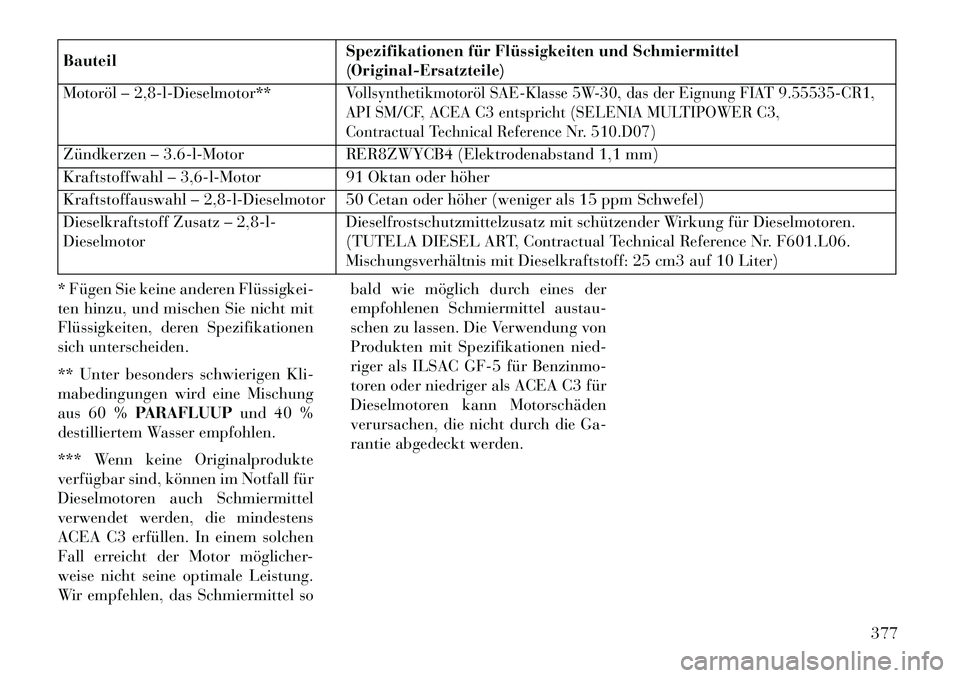

BauteilSpezifikationen für Flüssigkeiten und Schmiermittel
(Original-Ersatzteile)
Motoröl – 2,8-l-Dieselmotor**
Vollsynthetikmotoröl SAE-Klasse 5W-30, das der Eignung FIAT 9.55535-CR1,
API SM/CF, ACEA C3 entspricht (SELENIA MULTIPOWER C3,
Contractual Technical Reference Nr. 510.D07)
Zündkerzen – 3.6-l-Motor RER8ZWYCB4 (Elektrodenabstand 1,1 mm)
Kraftstoffwahl – 3,6-l-Motor 91 Oktan oder höher
Kraftstoffauswahl – 2,8-l-Dieselmotor 50 Cetan oder höher (weniger als 15 ppm Schwefel)
Dieselkraftstoff Zusatz – 2,8-l-
Dieselmotor Dieselfrostschutzmittelzusatz mit schützender Wirkung für Dieselmotoren.
(TUTELA DIESEL ART, Contractual Technical Reference Nr. F601.L06.
Mischungsverhältnis mit Dieselkraftstoff: 25 cm3 auf 10 Liter)
* Fügen Sie keine anderen Flüssigkei­
ten hinzu, und mischen Sie nicht mit
Flüssigkeiten, deren Spezifikationen
sich unterscheiden.
** Unter besonders schwierigen Kli-
mabedingungen wird eine Mischung
aus 60 % PARAFLUUP und 40 %
destilliertem Wasser empfohlen.
*** Wenn keine Originalprodukte
verfügbar sind, können im Notfall für
Dieselmotoren auch Schmiermittel
verwendet werden, die mindestens
ACEA C3 erfüllen. In einem solchen
Fall erreicht der Motor möglicher-
weise nicht seine optimale Leistung.
Wir empfehlen, das Schmiermittel so bald wie möglich durch eines der
empfohlenen Schmiermittel austau-
schen zu lassen. Die Verwendung von
Produkten mit Spezifikationen nied-
riger als ILSAC GF-5 für Benzinmo-
toren oder niedriger als ACEA C3 für
Dieselmotoren kann Motorschäden
verursachen, die nicht durch die Ga-
rantie abgedeckt werden.
377

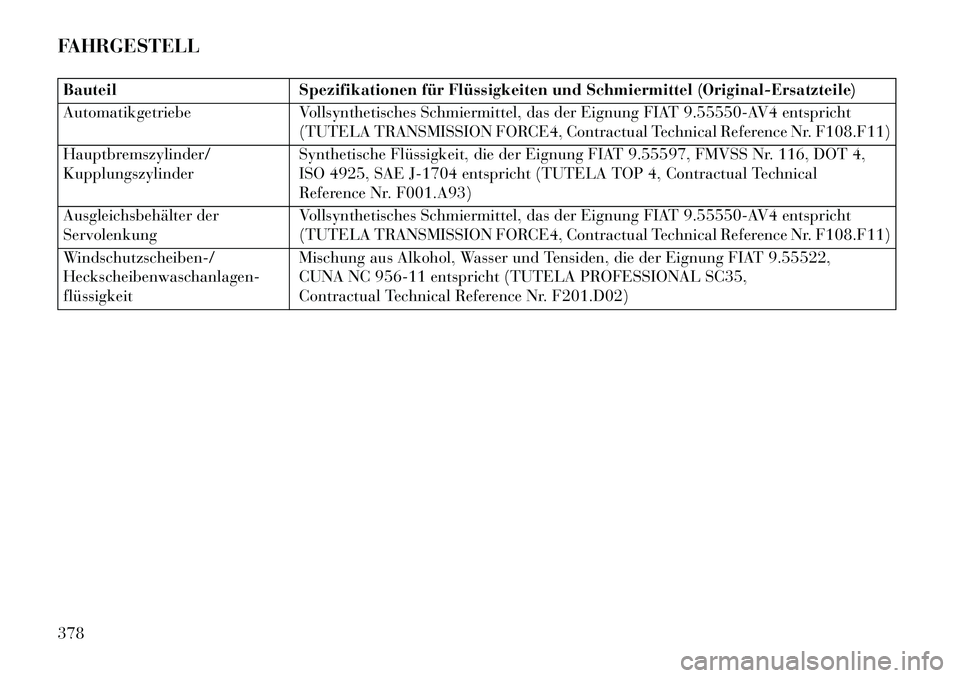

FAHRGESTELLBauteilSpezifikationen für Flüssigkeiten und Schmiermittel (Original-Ersatzteile)
Automatikgetriebe Vollsynthetisches Schmiermittel, das der Eignung FIAT 9.55550-AV4 entspricht
(TUTELA TRANSMISSION FORCE4, Contractual Technical Reference Nr. F108.F11)
Hauptbremszylinder/
Kupplungszylinder Synthetische Flüssigkeit, die der Eignung FIAT 9.55597, FMVSS Nr. 116, DOT 4,
ISO 4925, SAE J-1704 entspricht (TUTELA TOP 4, Contractual Technical
Reference Nr. F001.A93)
Ausgleichsbehälter der
Servolenkung Vollsynthetisches Schmiermittel, das der Eignung FIAT 9.55550-AV4 entspricht
(TUTELA TRANSMISSION FORCE4, Contractual Technical Reference Nr. F108.F11)
Windschutzscheiben-/
Heckscheibenwaschanlagen-
flüssigkeit Mischung aus Alkohol, Wasser und Tensiden, die der Eignung FIAT 9.55522,
CUNA NC 956-11 entspricht (TUTELA PROFESSIONAL SC35,
Contractual Technical Reference Nr. F201.D02)
378
