2013 Lancia Voyager Betriebsanleitung (in German)

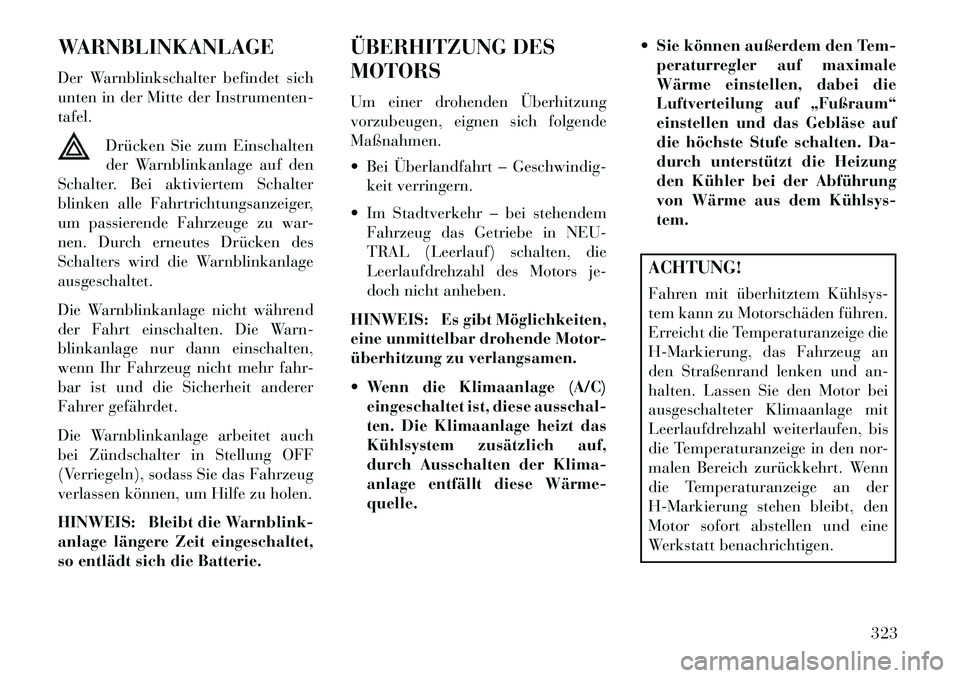

WARNBLINKANLAGE
Der Warnblinkschalter befindet sich
unten in der Mitte der Instrumenten-
tafel.Drücken Sie zum Einschalten
der Warnblinkanlage auf den
Schalter. Bei aktiviertem Schalter
blinken alle Fahrtrichtungsanzeiger,
um passierende Fahrzeuge zu war-
nen. Durch erneutes Drücken des
Schalters wird die Warnblinkanlage
ausgeschaltet.
Die Warnblinkanlage nicht während
der Fahrt einschalten. Die Warn-
blinkanlage nur dann einschalten,
wenn Ihr Fahrzeug nicht mehr fahr-
bar ist und die Sicherheit anderer
Fahrer gefährdet.
Die Warnblinkanlage arbeitet auch
bei Zündschalter in Stellung OFF
(Verriegeln), sodass Sie das Fahrzeug
verlassen können, um Hilfe zu holen.
HINWEIS: Bleibt die Warnblink-
anlage längere Zeit eingeschaltet,
so entlädt sich die Batterie. ÜBERHITZUNG DES
MOTORS
Um einer drohenden Überhitzung
vorzubeugen, eignen sich folgende
Maßnahmen.
 Bei Überlandfahrt – Geschwindig-
keit verringern.
 Im Stadtverkehr – bei stehendem Fahrzeug das Getriebe in NEU-
TRAL (Leerlauf) schalten, die
Leerlaufdrehzahl des Motors je-
doch nicht anheben.
HINWEIS: Es gibt Möglichkeiten,
eine unmittelbar drohende Motor-
überhitzung zu verlangsamen.
 Wenn die Klimaanlage (A/C) eingeschaltet ist, diese ausschal-
ten. Die Klimaanlage heizt das
Kühlsystem zusätzlich auf,
durch Ausschalten der Klima-
anlage entfällt diese Wärme­
quelle.  Sie können außerdem den Tem-
peraturregler auf maximale
Wärme einstellen, dabei die
Luftverteilung auf „Fußraum“
einstellen und das Gebläse auf
die höchste Stufe schalten. Da-
durch unterstützt die Heizung
den Kühler bei der Abführung
von Wärme aus dem Kühlsys­
tem.
ACHTUNG!
Fahren mit überhitztem Kühlsys­
tem kann zu Motorschäden führen.
Erreicht die Temperaturanzeige die
H-Markierung, das Fahrzeug an
den Straßenrand lenken und an-
halten. Lassen Sie den Motor bei
ausgeschalteter Klimaanlage mit
Leerlaufdrehzahl weiterlaufen, bis
die Temperaturanzeige in den nor-
malen Bereich zurückkehrt. Wenn
die Temperaturanzeige an der
H-Markierung stehen bleibt, den
Motor sofort abstellen und eine
Werkstatt benachrichtigen.
323

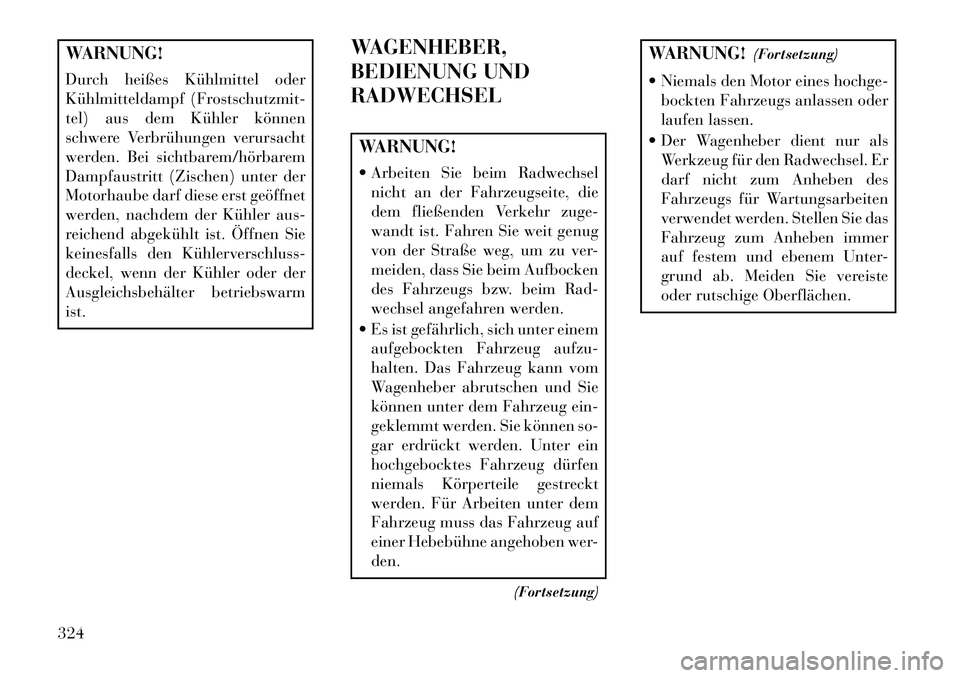

WARNUNG!
Durch heißes Kühlmittel oder
Kühlmitteldampf (Frostschutzmit-
tel) aus dem Kühler können
schwere Verbrühungen verursacht
werden. Bei sichtbarem/hörbarem
Dampfaustritt (Zischen) unter der
Motorhaube darf diese erst geöffnet
werden, nachdem der Kühler aus-
reichend abgekühlt ist. Öffnen Sie
keinesfalls den Kühlerverschluss­
deckel, wenn der Kühler oder der
Ausgleichsbehälter betriebswarm
ist.WAGENHEBER,
BEDIENUNG UND
RADWECHSEL
WARNUNG!
 Arbeiten Sie beim Radwechsel
nicht an der Fahrzeugseite, die
dem fließenden Verkehr zuge-
wandt ist. Fahren Sie weit genug
von der Straße weg, um zu ver-
meiden, dass Sie beim Aufbocken
des Fahrzeugs bzw. beim Rad-
wechsel angefahren werden.
 Es ist gefährlich, sich unter einem aufgebockten Fahrzeug aufzu-
halten. Das Fahrzeug kann vom
Wagenheber abrutschen und Sie
können unter dem Fahrzeug ein-
geklemmt werden. Sie können so-
gar erdrückt werden. Unter ein
hochgebocktes Fahrzeug dürfen
niemals Körperteile gestreckt
werden. Für Arbeiten unter dem
Fahrzeug muss das Fahrzeug auf
einer Hebebühne angehoben wer-
den.
(Fortsetzung)
WARNUNG!(Fortsetzung)
 Niemals den Motor eines hochge- bockten Fahrzeugs anlassen oder
laufen lassen.
 Der Wagenheber dient nur als Werkzeug für den Radwechsel. Er
darf nicht zum Anheben des
Fahrzeugs für Wartungsarbeiten
verwendet werden. Stellen Sie das
Fahrzeug zum Anheben immer
auf festem und ebenem Unter-
grund ab. Meiden Sie vereiste
oder rutschige Oberflächen.
324

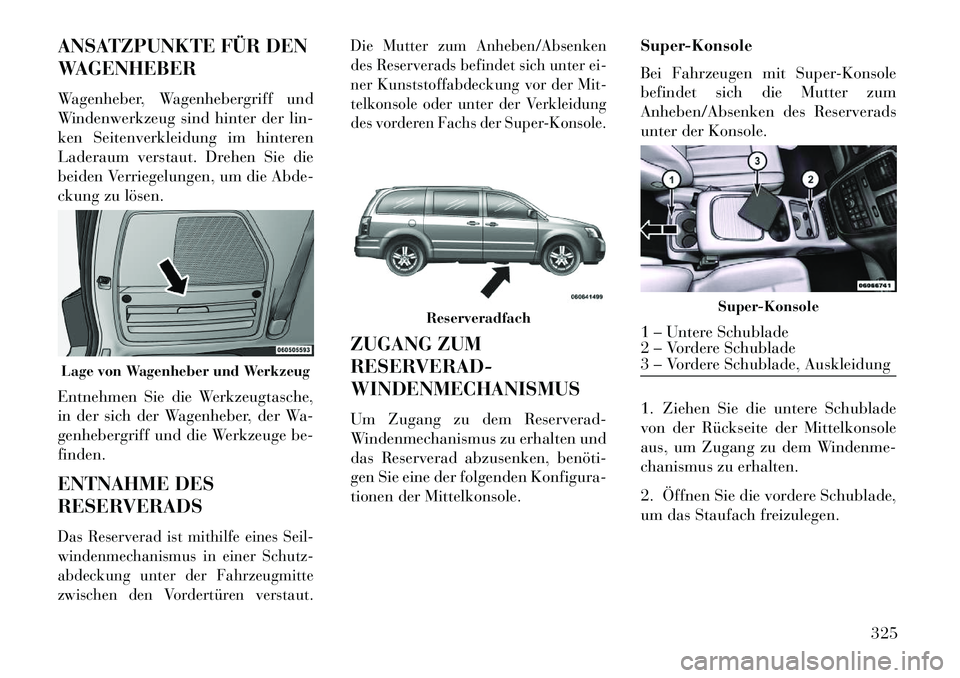

ANSATZPUNKTE FÜR DEN
WAGENHEBER
Wagenheber, Wagenhebergriff und
Windenwerkzeug sind hinter der lin-
ken Seitenverkleidung im hinteren
Laderaum verstaut. Drehen Sie die
beiden Verriegelungen, um die Abde-
ckung zu lösen.
Entnehmen Sie die Werkzeugtasche,
in der sich der Wagenheber, der Wa-
genhebergriff und die Werkzeuge be-
finden.
ENTNAHME DES
RESERVERADSDas Reserverad ist mithilfe eines Seil-
windenmechanismus in einer Schutz-
abdeckung unter der Fahrzeugmitte
zwischen den Vordertüren verstaut.Die Mutter zum Anheben/Absenken
des Reserverads befindet sich unter ei-
ner Kunststoffabdeckung vor der Mit-
telkonsole oder unter der Verkleidung
des vorderen Fachs der Super-Konsole.
ZUGANG ZUM
RESERVERAD-
WINDENMECHANISMUS
Um Zugang zu dem Reserverad-
Windenmechanismus zu erhalten und
das Reserverad abzusenken, benöti­
gen Sie eine der folgenden Konfigura-
tionen der Mittelkonsole.
Super-Konsole
Bei Fahrzeugen mit Super-Konsole
befindet sich die Mutter zum
Anheben/Absenken des Reserverads
unter der Konsole.
1. Ziehen Sie die untere Schublade
von der Rückseite der Mittelkonsole
aus, um Zugang zu dem Windenme-
chanismus zu erhalten.
2. Öffnen Sie die vordere Schublade,
um das Staufach freizulegen.
Lage von Wagenheber und Werkzeug
Reserveradfach
Super-Konsole
1 – Untere Schublade
2 – Vordere Schublade
3 – Vordere Schublade, Auskleidung
325

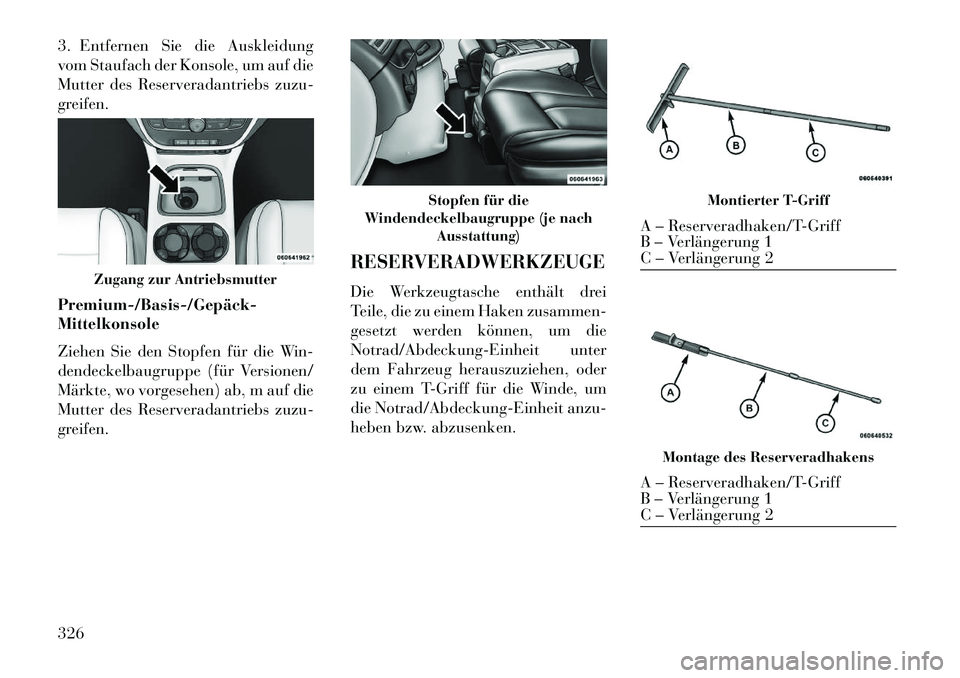

3. Entfernen Sie die Auskleidung
vom Staufach der Konsole, um auf die
Mutter des Reserveradantriebs zuzu-
greifen.
Premium­/Basis­/Gepäck­
Mittelkonsole
Ziehen Sie den Stopfen für die Win-
dendeckelbaugruppe (für Versionen/
Märkte, wo vorgesehen) ab, m auf die
Mutter des Reserveradantriebs zuzu-
greifen.
RESERVERADWERKZEUGEDie Werkzeugtasche enthält drei
Teile, die zu einem Haken zusammen-
gesetzt werden können, um die
Notrad/Abdeckung-Einheit unter
dem Fahrzeug herauszuziehen, oder
zu einem T-Griff für die Winde, um
die Notrad/Abdeckung-Einheit anzu-
heben bzw. abzusenken.
Zugang zur Antriebsmutter
Stopfen für die
Windendeckelbaugruppe (je nach Ausstattung)
Montierter T-Griff
A – Reserveradhaken/T-Griff
B – Verlängerung 1
C – Verlängerung 2
Montage des Reserveradhakens
A – Reserveradhaken/T-Griff
B – Verlängerung 1
C – Verlängerung 2
326

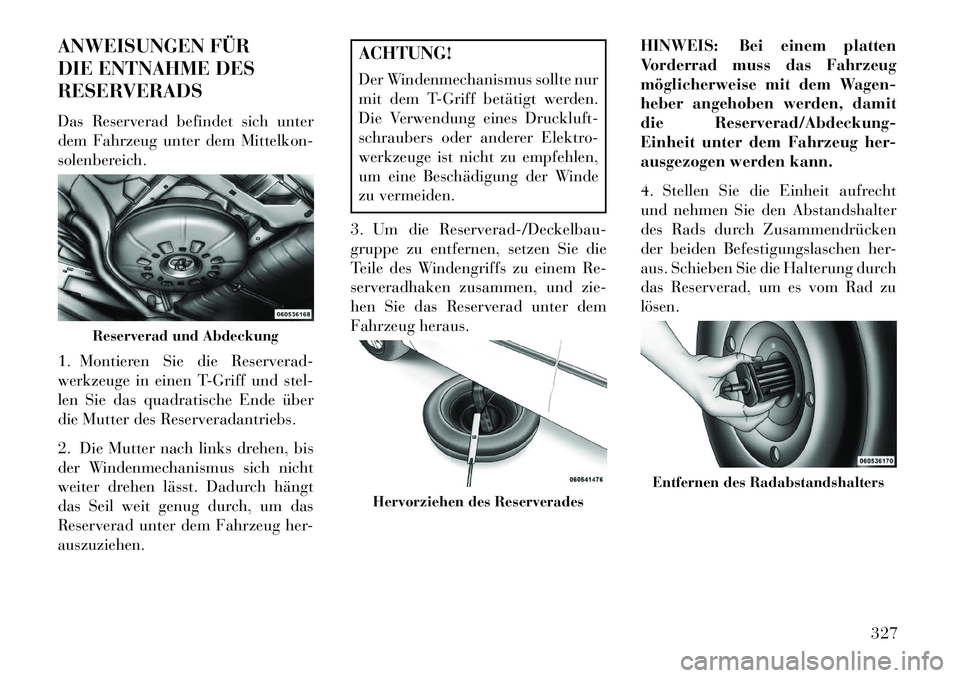

ANWEISUNGEN FÜR
DIE ENTNAHME DES
RESERVERADS
Das Reserverad befindet sich unter
dem Fahrzeug unter dem Mittelkon-
solenbereich.
1. Montieren Sie die Reserverad-
werkzeuge in einen T-Griff und stel-
len Sie das quadratische Ende über
die Mutter des Reserveradantriebs.
2. Die Mutter nach links drehen, bis
der Windenmechanismus sich nicht
weiter drehen lässt. Dadurch hängt
das Seil weit genug durch, um das
Reserverad unter dem Fahrzeug her-
auszuziehen.
ACHTUNG!
Der Windenmechanismus sollte nur
mit dem T-Griff betätigt werden.
Die Verwendung eines Druckluft-
schraubers oder anderer Elektro-
werkzeuge ist nicht zu empfehlen,
um eine Beschädigung der Winde
zu vermeiden.
3. Um die Reserverad-/Deckelbau-
gruppe zu entfernen, setzen Sie die
Teile des Windengriffs zu einem Re-
serveradhaken zusammen, und zie-
hen Sie das Reserverad unter dem
Fahrzeug heraus. HINWEIS: Bei einem platten
Vorderrad muss das Fahrzeug
möglicherweise mit dem Wagen-
heber angehoben werden, damit
die Reserverad/Abdeckung-
Einheit unter dem Fahrzeug her-
ausgezogen werden kann.
4. Stellen Sie die Einheit aufrecht
und nehmen Sie den Abstandshalter
des Rads durch Zusammendrücken
der beiden Befestigungslaschen her-
aus. Schieben Sie die Halterung durch
das Reserverad, um es vom Rad zu
lösen.
Reserverad und Abdeckung
Hervorziehen des Reserverades
Entfernen des Radabstandshalters
327

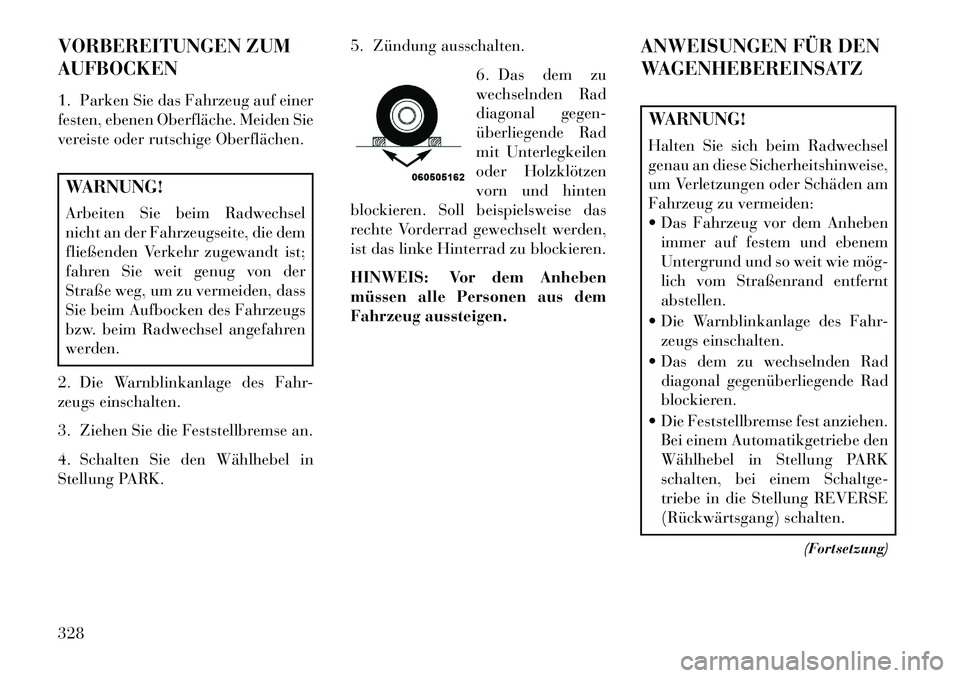

VORBEREITUNGEN ZUM
AUFBOCKEN
1. Parken Sie das Fahrzeug auf einer
festen, ebenen Oberfläche. Meiden Sie
vereiste oder rutschige Oberflächen.WARNUNG!
Arbeiten Sie beim Radwechsel
nicht an der Fahrzeugseite, die dem
fließenden Verkehr zugewandt ist;
fahren Sie weit genug von der
Straße weg, um zu vermeiden, dass
Sie beim Aufbocken des Fahrzeugs
bzw. beim Radwechsel angefahren
werden.
2. Die Warnblinkanlage des Fahr-
zeugs einschalten.
3. Ziehen Sie die Feststellbremse an.
4. Schalten Sie den Wählhebel in
Stellung PARK. 5. Zündung ausschalten.
6. Das dem zu
wechselnden Rad
diagonal gegen-
überliegende Rad
mit Unterlegkeilen
oder Holzklötzen
vorn und hinten
blockieren. Soll beispielsweise das
rechte Vorderrad gewechselt werden,
ist das linke Hinterrad zu blockieren.
HINWEIS: Vor dem Anheben
müssen alle Personen aus dem
Fahrzeug aussteigen. ANWEISUNGEN FÜR DEN
WAGENHEBEREINSATZ
WARNUNG!
Halten Sie sich beim Radwechsel
genau an diese Sicherheitshinweise,
um Verletzungen oder Schäden am
Fahrzeug zu vermeiden:
 Das Fahrzeug vor dem Anheben
immer auf festem und ebenem
Untergrund und so weit wie mög­
lich vom Straßenrand entfernt
abstellen.
 Die Warnblinkanlage des Fahr- zeugs einschalten.
 Das dem zu wechselnden Rad diagonal gegenüberliegende Rad
blockieren.
 Die Feststellbremse fest anziehen. Bei einem Automatikgetriebe den
Wählhebel in Stellung PARK
schalten, bei einem Schaltge-
triebe in die Stellung REVERSE
(Rückwärtsgang) schalten.
(Fortsetzung)
328

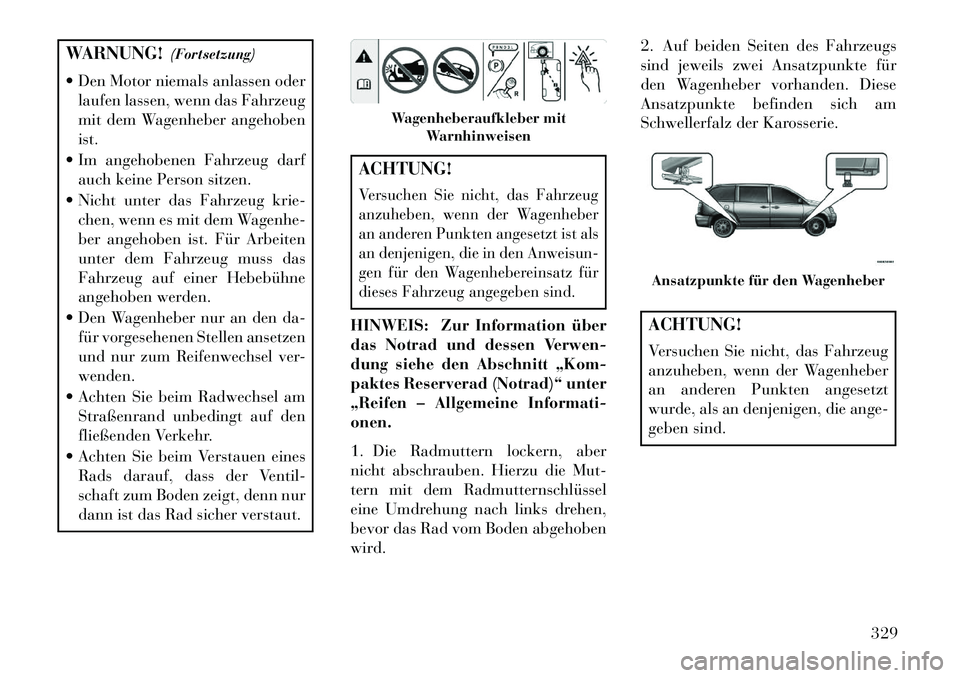

WARNUNG!(Fortsetzung)
 Den Motor niemals anlassen oder laufen lassen, wenn das Fahrzeug
mit dem Wagenheber angehoben
ist.
 Im angehobenen Fahrzeug darf auch keine Person sitzen.
 Nicht unter das Fahrzeug krie- chen, wenn es mit dem Wagenhe-
ber angehoben ist. Für Arbeiten
unter dem Fahrzeug muss das
Fahrzeug auf einer Hebebühne
angehoben werden.
 Den Wagenheber nur an den da- für vorgesehenen Stellen ansetzen
und nur zum Reifenwechsel ver-
wenden.
 Achten Sie beim Radwechsel am Straßenrand unbedingt auf den
fließenden Verkehr.
 Achten Sie beim Verstauen eines Rads darauf, dass der Ventil-
schaft zum Boden zeigt, denn nur
dann ist das Rad sicher verstaut.
ACHTUNG!Versuchen Sie nicht, das Fahrzeug
anzuheben, wenn der Wagenheber
an anderen Punkten angesetzt ist als
an denjenigen, die in den Anweisun-
gen für den Wagenhebereinsatz für
dieses Fahrzeug angegeben sind.HINWEIS: Zur Information über
das Notrad und dessen Verwen-
dung siehe den Abschnitt „Kom-
paktes Reserverad (Notrad)“ unter
„Reifen – Allgemeine Informati-
onen.
1. Die Radmuttern lockern, aber
nicht abschrauben. Hierzu die Mut-
tern mit dem Radmutternschlüssel
eine Umdrehung nach links drehen,
bevor das Rad vom Boden abgehoben
wird. 2. Auf beiden Seiten des Fahrzeugs
sind jeweils zwei Ansatzpunkte für
den Wagenheber vorhanden. Diese
Ansatzpunkte befinden sich am
Schwellerfalz der Karosserie.
ACHTUNG!
Versuchen Sie nicht, das Fahrzeug
anzuheben, wenn der Wagenheber
an anderen Punkten angesetzt
wurde, als an denjenigen, die ange-
geben sind.
Wagenheberaufkleber mit
Warnhinweisen
Ansatzpunkte für den Wagenheber
329

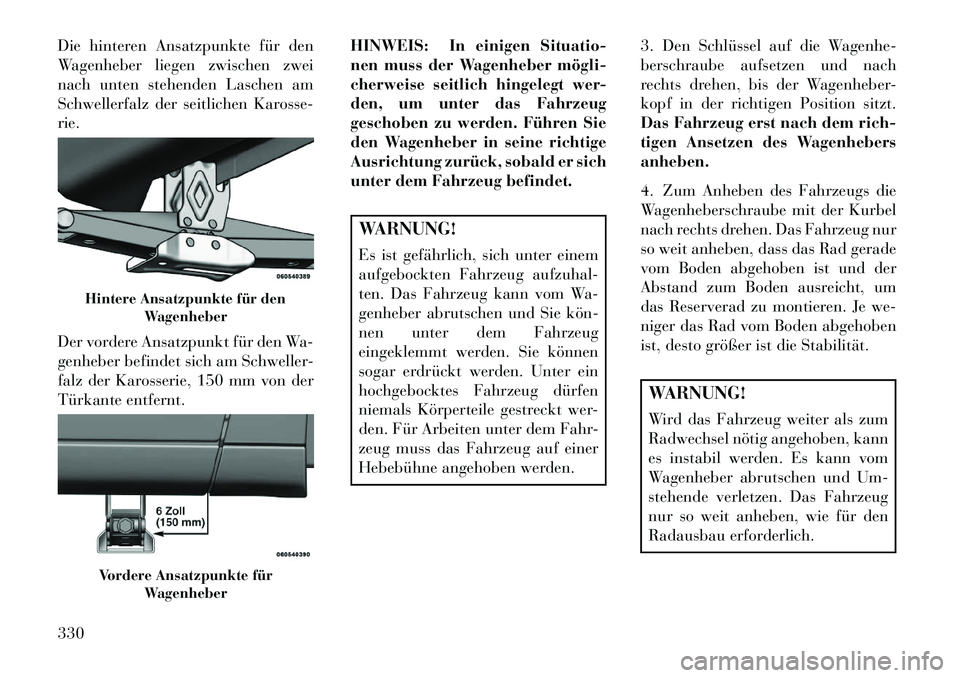

Die hinteren Ansatzpunkte für den
Wagenheber liegen zwischen zwei
nach unten stehenden Laschen am
Schwellerfalz der seitlichen Karosse-
rie.
Der vordere Ansatzpunkt für den Wa-
genheber befindet sich am Schweller-
falz der Karosserie, 150 mm von der
Türkante entfernt.HINWEIS: In einigen Situatio-
nen muss der Wagenheber mögli­
cherweise seitlich hingelegt wer-
den, um unter das Fahrzeug
geschoben zu werden. Führen Sie
den Wagenheber in seine richtige
Ausrichtung zurück, sobald er sich
unter dem Fahrzeug befindet.
WARNUNG!
Es ist gefährlich, sich unter einem
aufgebockten Fahrzeug aufzuhal-
ten. Das Fahrzeug kann vom Wa-
genheber abrutschen und Sie kön­
nen unter dem Fahrzeug
eingeklemmt werden. Sie können
sogar erdrückt werden. Unter ein
hochgebocktes Fahrzeug dürfen
niemals Körperteile gestreckt wer-
den. Für Arbeiten unter dem Fahr-
zeug muss das Fahrzeug auf einer
Hebebühne angehoben werden.3. Den Schlüssel auf die Wagenhe-
berschraube aufsetzen und nach
rechts drehen, bis der Wagenheber-
kopf in der richtigen Position sitzt.
Das Fahrzeug erst nach dem rich-
tigen Ansetzen des Wagenhebers
anheben.
4. Zum Anheben des Fahrzeugs die
Wagenheberschraube mit der Kurbel
nach rechts drehen. Das Fahrzeug nur
so weit anheben, dass das Rad gerade
vom Boden abgehoben ist und der
Abstand zum Boden ausreicht, um
das Reserverad zu montieren. Je we-
niger das Rad vom Boden abgehoben
ist, desto größer ist die Stabilität.
WARNUNG!
Wird das Fahrzeug weiter als zum
Radwechsel nötig angehoben, kann
es instabil werden. Es kann vom
Wagenheber abrutschen und Um-
stehende verletzen. Das Fahrzeug
nur so weit anheben, wie für den
Radausbau erforderlich.
Hintere Ansatzpunkte für den
WagenheberVordere Ansatzpunkte fürWagenheber
330
