2013 Lancia Voyager Betriebsanleitung (in German)

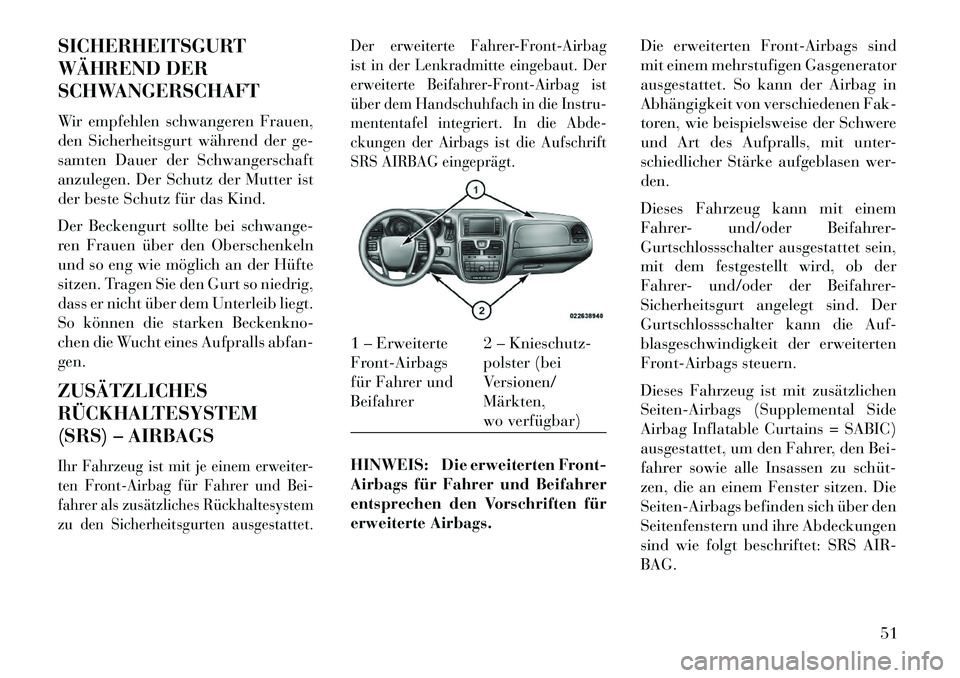

SICHERHEITSGURT
WÄHREND DER
SCHWANGERSCHAFT
Wir empfehlen schwangeren Frauen,
den Sicherheitsgurt während der ge-
samten Dauer der Schwangerschaft
anzulegen. Der Schutz der Mutter ist
der beste Schutz für das Kind.
Der Beckengurt sollte bei schwange-
ren Frauen über den Oberschenkeln
und so eng wie möglich an der Hüfte
sitzen. Tragen Sie den Gurt so niedrig,
dass er nicht über dem Unterleib liegt.
So können die starken Beckenkno-
chen die Wucht eines Aufpralls abfan-
gen.
ZUSÄTZLICHES
RÜCKHALTESYSTEM
(SRS) – AIRBAGSIhr Fahrzeug ist mit je einem erweiter-
ten Front-Airbag für Fahrer und Bei-
fahrer als zusätzliches Rückhaltesystem
zu den Sicherheitsgurten ausgestattet.Der erweiterte Fahrer-Front-Airbag
ist in der Lenkradmitte eingebaut. Der
erweiterte Beifahrer-Front-Airbag ist
über dem Handschuhfach in die Instru-
mententafel integriert. In die Abde-
ckungen der Airbags ist die Aufschrift
SRS AIRBAG eingeprägt.
HINWEIS: Die erweiterten Front-
Airbags für Fahrer und Beifahrer
entsprechen den Vorschriften für
erweiterte Airbags.
Die erweiterten Front-Airbags sind
mit einem mehrstufigen Gasgenerator
ausgestattet. So kann der Airbag in
Abhängigkeit von verschiedenen Fak-
toren, wie beispielsweise der Schwere
und Art des Aufpralls, mit unter-
schiedlicher Stärke aufgeblasen wer-
den.
Dieses Fahrzeug kann mit einem
Fahrer- und/oder Beifahrer-
Gurtschlossschalter ausgestattet sein,
mit dem festgestellt wird, ob der
Fahrer- und/oder der Beifahrer-
Sicherheitsgurt angelegt sind. Der
Gurtschlossschalter kann die Auf-
blasgeschwindigkeit der erweiterten
Front-Airbags steuern.
Dieses Fahrzeug ist mit zusätzlichen
Seiten-Airbags (Supplemental Side
Airbag Inflatable Curtains = SABIC)
ausgestattet, um den Fahrer, den Bei-
fahrer sowie alle Insassen zu schüt­
zen, die an einem Fenster sitzen. Die
Seiten-Airbags befinden sich über den
Seitenfenstern und ihre Abdeckungen
sind wie folgt beschriftet: SRS AIR-
BAG.1 – Erweiterte
Front-Airbags
für Fahrer und
Beifahrer
2 – Knieschutz-
polster (bei
Versionen/
Märkten,
wo verfügbar)
51

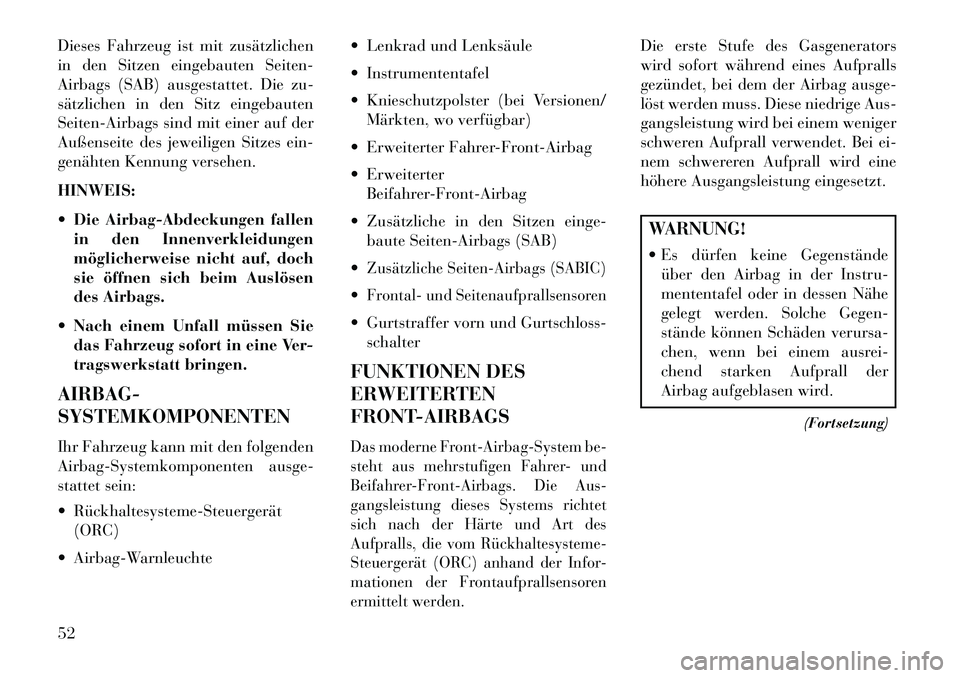

Dieses Fahrzeug ist mit zusätzlichen
in den Sitzen eingebauten Seiten-
Airbags (SAB) ausgestattet. Die zu-
sätzlichen in den Sitz eingebauten
Seiten-Airbags sind mit einer auf der
Außenseite des jeweiligen Sitzes ein-
genähten Kennung versehen.
HINWEIS:
 Die Airbag-Abdeckungen fallenin den Innenverkleidungen
möglicherweise nicht auf, doch
sie öffnen sich beim Auslösen
des Airbags.
 Nach einem Unfall müssen Sie das Fahrzeug sofort in eine Ver-
tragswerkstatt bringen.
AIRBAG-
SYSTEMKOMPONENTEN
Ihr Fahrzeug kann mit den folgenden
Airbag-Systemkomponenten ausge-
stattet sein:
 Rückhaltesysteme­Steuergerät (ORC)
 Airbag-Warnleuchte  Lenkrad und Lenksäule
 Instrumententafel
 Knieschutzpolster (bei Versionen/
Märkten, wo verfügbar)
 Erweiterter Fahrer-Front-Airbag
 Erweiterter Beifahrer-Front-Airbag
 Zusätzliche in den Sitzen einge- baute Seiten-Airbags (SAB)

Zusätzliche Seiten-Airbags (SABIC)Frontal- und Seitenaufprallsensoren Gurtstraffer vorn und Gurtschloss- schalter
FUNKTIONEN DES
ERWEITERTEN
FRONT-AIRBAGSDas moderne Front-Airbag-System be-
steht aus mehrstufigen Fahrer- und
Beifahrer-Front-Airbags. Die Aus-
gangsleistung dieses Systems richtet
sich nach der Härte und Art des
Aufpralls, die vom Rückhaltesysteme­
Steuergerät (ORC) anhand der Infor-
mationen der Frontaufprallsensoren
ermittelt werden.
Die erste Stufe des Gasgenerators
wird sofort während eines Aufpralls
gezündet, bei dem der Airbag ausge-
löst werden muss. Diese niedrige Aus-
gangsleistung wird bei einem weniger
schweren Aufprall verwendet. Bei ei-
nem schwereren Aufprall wird eine
höhere Ausgangsleistung eingesetzt.WARNUNG!
 Es dürfen keine Gegenstände über den Airbag in der Instru-
mententafel oder in dessen Nähe
gelegt werden. Solche Gegen-
stände können Schäden verursa-
chen, wenn bei einem ausrei-
chend starken Aufprall der
Airbag aufgeblasen wird.
(Fortsetzung)
52

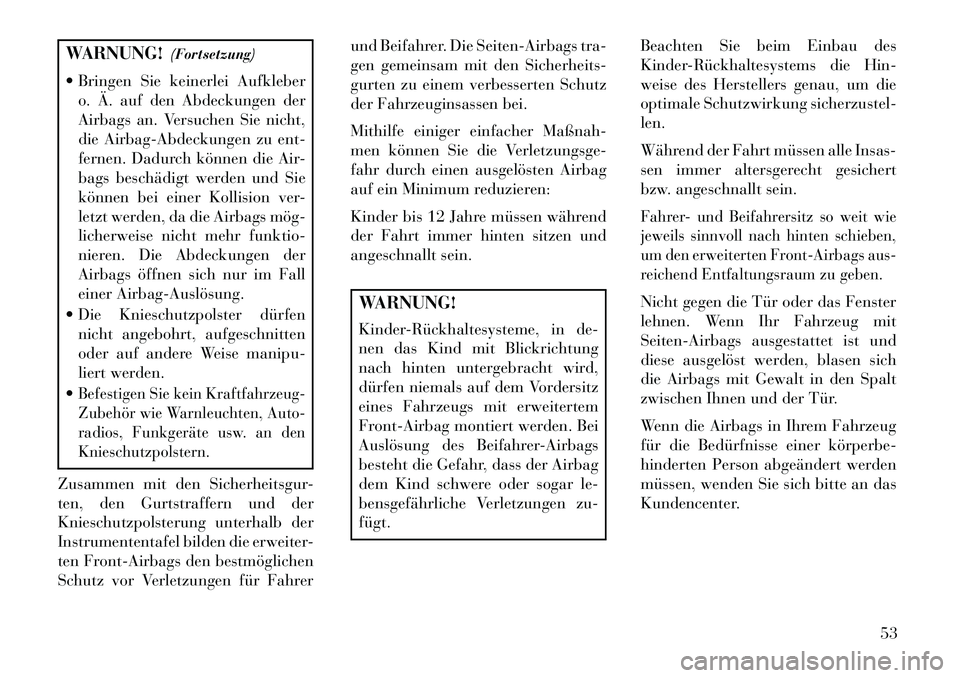

WARNUNG!(Fortsetzung)
 Bringen Sie keinerlei Aufkleber o. Ä. auf den Abdeckungen der
Airbags an. Versuchen Sie nicht,
die Airbag-Abdeckungen zu ent-
fernen. Dadurch können die Air-
bags beschädigt werden und Sie
können bei einer Kollision ver-
letzt werden, da die Airbags mög­
licherweise nicht mehr funktio-
nieren. Die Abdeckungen der
Airbags öffnen sich nur im Fall
einer Airbag­Auslösung.
 Die Knieschutzpolster dürfen nicht angebohrt, aufgeschnitten
oder auf andere Weise manipu-
liert werden.
Befestigen Sie kein Kraftfahrzeug-
Zubehör wie Warnleuchten, Auto-
radios, Funkgeräte usw. an den
Knieschutzpolstern.
Zusammen mit den Sicherheitsgur-
ten, den Gurtstraffern und der
Knieschutzpolsterung unterhalb der
Instrumententafel bilden die erweiter-
ten Front-Airbags den bestmöglichen
Schutz vor Verletzungen für Fahrer und Beifahrer. Die Seiten-Airbags tra-
gen gemeinsam mit den Sicherheits-
gurten zu einem verbesserten Schutz
der Fahrzeuginsassen bei.
Mithilfe einiger einfacher Maßnah-
men können Sie die Verletzungsge-
fahr durch einen ausgelösten Airbag
auf ein Minimum reduzieren:
Kinder bis 12 Jahre müssen während
der Fahrt immer hinten sitzen und
angeschnallt sein.
WARNUNG!
Kinder­Rückhaltesysteme, in de-
nen das Kind mit Blickrichtung
nach hinten untergebracht wird,
dürfen niemals auf dem Vordersitz
eines Fahrzeugs mit erweitertem
Front-Airbag montiert werden. Bei
Auslösung des Beifahrer-Airbags
besteht die Gefahr, dass der Airbag
dem Kind schwere oder sogar le-
bensgefährliche Verletzungen zu-
fügt.
Beachten Sie beim Einbau des
Kinder­Rückhaltesystems die Hin-
weise des Herstellers genau, um die
optimale Schutzwirkung sicherzustel-
len.
Während der Fahrt müssen alle Insas-
sen immer altersgerecht gesichert
bzw. angeschnallt sein.
Fahrer- und Beifahrersitz so weit wie
jeweils sinnvoll nach hinten schieben,
um den erweiterten Front-Airbags aus-
reichend Entfaltungsraum zu geben.Nicht gegen die Tür oder das Fenster
lehnen. Wenn Ihr Fahrzeug mit
Seiten-Airbags ausgestattet ist und
diese ausgelöst werden, blasen sich
die Airbags mit Gewalt in den Spalt
zwischen Ihnen und der Tür.
Wenn die Airbags in Ihrem Fahrzeug
für die Bedürfnisse einer körperbe­
hinderten Person abgeändert werden
müssen, wenden Sie sich bitte an das
Kundencenter.
53

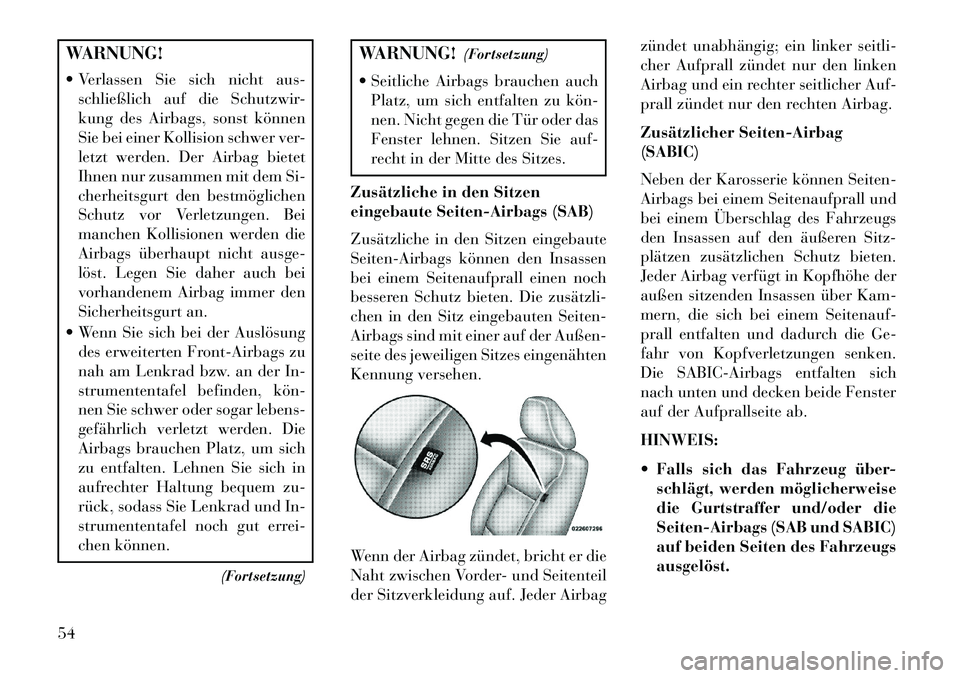

WARNUNG!
 Verlassen Sie sich nicht aus-schließlich auf die Schutzwir-
kung des Airbags, sonst können
Sie bei einer Kollision schwer ver-
letzt werden. Der Airbag bietet
Ihnen nur zusammen mit dem Si-
cherheitsgurt den bestmöglichen
Schutz vor Verletzungen. Bei
manchen Kollisionen werden die
Airbags überhaupt nicht ausge-
löst. Legen Sie daher auch bei
vorhandenem Airbag immer den
Sicherheitsgurt an.
 Wenn Sie sich bei der Auslösung des erweiterten Front-Airbags zu
nah am Lenkrad bzw. an der In-
strumententafel befinden, kön­
nen Sie schwer oder sogar lebens-
gefährlich verletzt werden. Die
Airbags brauchen Platz, um sich
zu entfalten. Lehnen Sie sich in
aufrechter Haltung bequem zu-
rück, sodass Sie Lenkrad und In-
strumententafel noch gut errei-
chen können.
(Fortsetzung)
WARNUNG!(Fortsetzung)
 Seitliche Airbags brauchen auch Platz, um sich entfalten zu kön­
nen. Nicht gegen die Tür oder das
Fenster lehnen. Sitzen Sie auf-
recht in der Mitte des Sitzes.
Zusätzliche in den Sitzen
eingebaute Seiten-Airbags (SAB)
Zusätzliche in den Sitzen eingebaute
Seiten-Airbags können den Insassen
bei einem Seitenaufprall einen noch
besseren Schutz bieten. Die zusätzli­
chen in den Sitz eingebauten Seiten-
Airbags sind mit einer auf der Außen-
seite des jeweiligen Sitzes eingenähten
Kennung versehen.
Wenn der Airbag zündet, bricht er die
Naht zwischen Vorder- und Seitenteil
der Sitzverkleidung auf. Jeder Airbag zündet unabhängig; ein linker seitli-
cher Aufprall zündet nur den linken
Airbag und ein rechter seitlicher Auf-
prall zündet nur den rechten Airbag.
Zusätzlicher Seiten-Airbag
(SABIC)
Neben der Karosserie können Seiten-
Airbags bei einem Seitenaufprall und
bei einem Überschlag des Fahrzeugs
den Insassen auf den äußeren Sitz-
plätzen zusätzlichen Schutz bieten.
Jeder Airbag verfügt in Kopfhöhe der
außen sitzenden Insassen über Kam-
mern, die sich bei einem Seitenauf-
prall entfalten und dadurch die Ge-
fahr von Kopfverletzungen senken.
Die SABIC-Airbags entfalten sich
nach unten und decken beide Fenster
auf der Aufprallseite ab.
HINWEIS:
 Falls sich das Fahrzeug über-
schlägt, werden möglicherweise
die Gurtstraffer und/oder die
Seiten-Airbags (SAB und SABIC)
auf beiden Seiten des Fahrzeugs
ausgelöst.
54

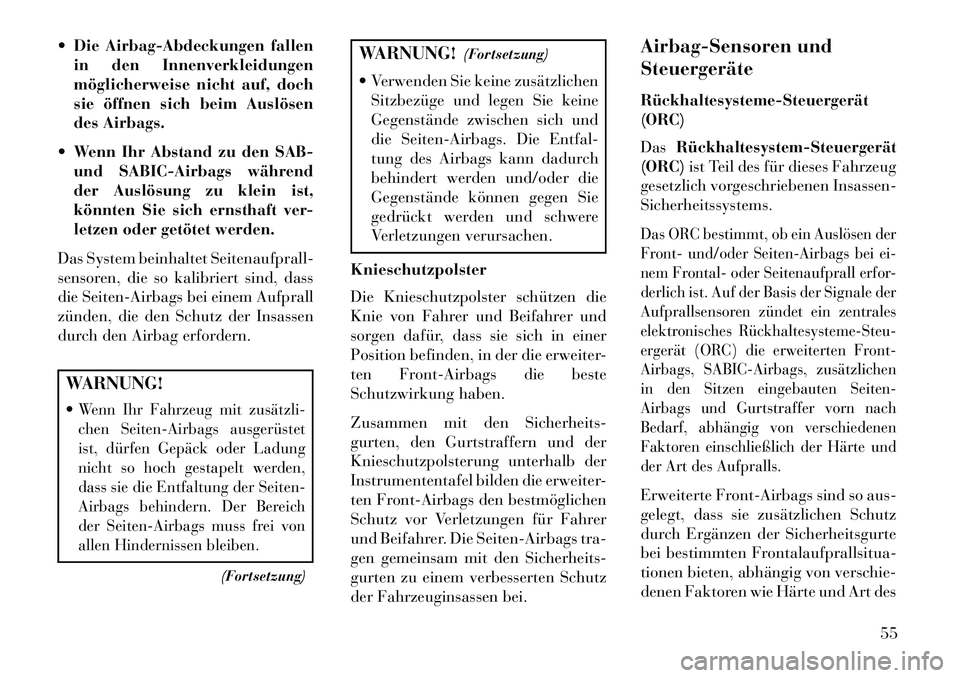

 Die Airbag-Abdeckungen fallenin den Innenverkleidungen
möglicherweise nicht auf, doch
sie öffnen sich beim Auslösen
des Airbags.
 Wenn Ihr Abstand zu den SAB- und SABIC-Airbags während
der Auslösung zu klein ist,
könnten Sie sich ernsthaft ver-
letzen oder getötet werden.
Das System beinhaltet Seitenaufprall-
sensoren, die so kalibriert sind, dass
die Seiten-Airbags bei einem Aufprall
zünden, die den Schutz der Insassen
durch den Airbag erfordern.WARNUNG!
Wenn Ihr Fahrzeug mit zusätzli­
chen Seiten-Airbags ausgerüstet
ist, dürfen Gepäck oder Ladung
nicht so hoch gestapelt werden,
dass sie die Entfaltung der Seiten-
Airbags behindern. Der Bereich
der Seiten-Airbags muss frei von
allen Hindernissen bleiben.
(Fortsetzung)
WARNUNG! (Fortsetzung)
 Verwenden Sie keine zusätzlichen Sitzbezüge und legen Sie keine
Gegenstände zwischen sich und
die Seiten-Airbags. Die Entfal-
tung des Airbags kann dadurch
behindert werden und/oder die
Gegenstände können gegen Sie
gedrückt werden und schwere
Verletzungen verursachen.
Knieschutzpolster
Die Knieschutzpolster schützen die
Knie von Fahrer und Beifahrer und
sorgen dafür, dass sie sich in einer
Position befinden, in der die erweiter-
ten Front-Airbags die beste
Schutzwirkung haben.
Zusammen mit den Sicherheits-
gurten, den Gurtstraffern und der
Knieschutzpolsterung unterhalb der
Instrumententafel bilden die erweiter-
ten Front-Airbags den bestmöglichen
Schutz vor Verletzungen für Fahrer
und Beifahrer. Die Seiten-Airbags tra-
gen gemeinsam mit den Sicherheits-
gurten zu einem verbesserten Schutz
der Fahrzeuginsassen bei. Airbag-Sensoren und
Steuergeräte
Rückhaltesysteme­Steuergerät
(ORC)
Das
Rückhaltesystem­Steuergerät
(ORC) ist Teil des für dieses Fahrzeug
gesetzlich vorgeschriebenen Insassen-
Sicherheitssystems.
Das ORC bestimmt, ob ein Auslösen der
Front- und/oder Seiten-Airbags bei ei-
nem Frontal- oder Seitenaufprall erfor-
derlich ist. Auf der Basis der Signale der
Aufprallsensoren zündet ein zentrales
elektronisches Rückhaltesysteme­Steu­
ergerät (ORC) die erweiterten Front-
Airbags, SABIC-Airbags, zusätzlichen
in den Sitzen eingebauten Seiten-
Airbags und Gurtstraffer vorn nach
Bedarf, abhängig von verschiedenen
Faktoren einschließlich der Härte und
der Art des Aufpralls.Erweiterte Front-Airbags sind so aus-
gelegt, dass sie zusätzlichen Schutz
durch Ergänzen der Sicherheitsgurte
bei bestimmten Frontalaufprallsitua-

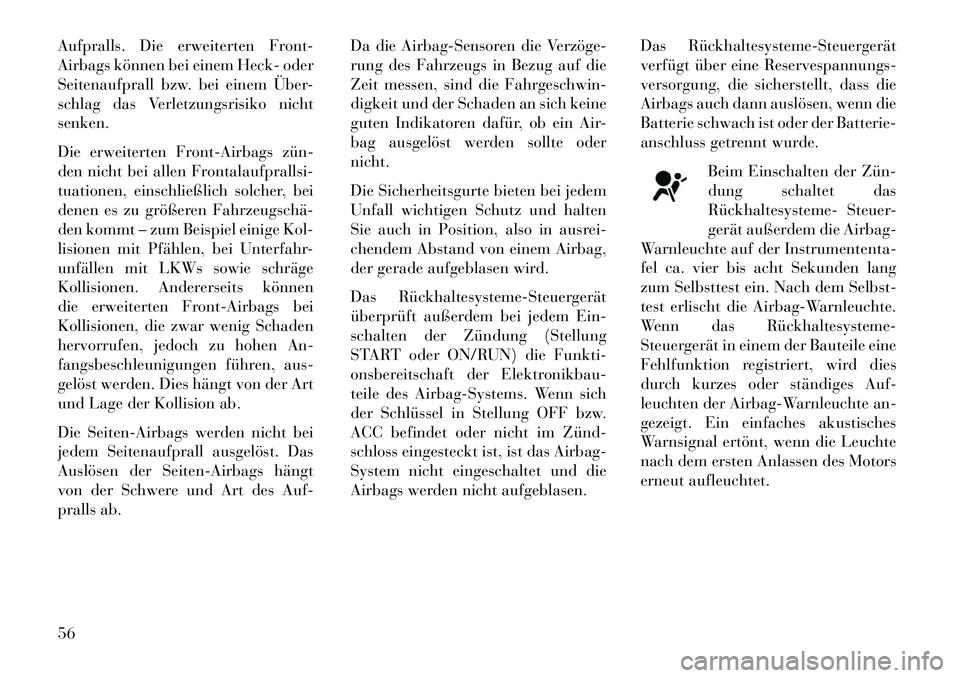

tionen bieten, abhängig von verschie-
denen Faktoren wie Härte und Art des
55

Aufpralls. Die erweiterten Front-
Airbags können bei einem Heck- oder
Seitenaufprall bzw. bei einem Über-
schlag das Verletzungsrisiko nicht
senken.
Die erweiterten Front-Airbags zün­
den nicht bei allen Frontalaufprallsi-
tuationen, einschließlich solcher, bei
denen es zu größeren Fahrzeugschä­
den kommt – zum Beispiel einige Kol-
lisionen mit Pfählen, bei Unterfahr-
unfällen mit LKWs sowie schräge
Kollisionen. Andererseits können
die erweiterten Front-Airbags bei
Kollisionen, die zwar wenig Schaden
hervorrufen, jedoch zu hohen An-
fangsbeschleunigungen führen, aus-
gelöst werden. Dies hängt von der Art
und Lage der Kollision ab.
Die Seiten-Airbags werden nicht bei
jedem Seitenaufprall ausgelöst. Das
Auslösen der Seiten-Airbags hängt
von der Schwere und Art des Auf-
pralls ab.Da die Airbag-Sensoren die Verzöge­
rung des Fahrzeugs in Bezug auf die
Zeit messen, sind die Fahrgeschwin-
digkeit und der Schaden an sich keine
guten Indikatoren dafür, ob ein Air-
bag ausgelöst werden sollte oder
nicht.
Die Sicherheitsgurte bieten bei jedem
Unfall wichtigen Schutz und halten
Sie auch in Position, also in ausrei-
chendem Abstand von einem Airbag,
der gerade aufgeblasen wird.
Das Rückhaltesysteme­Steuergerät
überprüft außerdem bei jedem Ein-
schalten der Zündung (Stellung
START oder ON/RUN) die Funkti-
onsbereitschaft der Elektronikbau-
teile des Airbag-Systems. Wenn sich
der Schlüssel in Stellung OFF bzw.
ACC befindet oder nicht im Zünd­
schloss eingesteckt ist, ist das Airbag-
System nicht eingeschaltet und die
Airbags werden nicht aufgeblasen.
Das Rückhaltesysteme­Steuergerät
verfügt über eine Reservespannungs-
versorgung, die sicherstellt, dass die
Airbags auch dann auslösen, wenn die
Batterie schwach ist oder der Batterie-
anschluss getrennt wurde.
Beim Einschalten der Zün­
dung schaltet das
Rückhaltesysteme­ Steuer-
gerät außerdem die Airbag-
Warnleuchte auf der Instrumententa-
fel ca. vier bis acht Sekunden lang
zum Selbsttest ein. Nach dem Selbst-
test erlischt die Airbag-Warnleuchte.
Wenn das Rückhaltesysteme­
Steuergerät in einem der Bauteile eine
Fehlfunktion registriert, wird dies
durch kurzes oder ständiges Auf-
leuchten der Airbag-Warnleuchte an-
gezeigt. Ein einfaches akustisches
Warnsignal ertönt, wenn die Leuchte
nach dem ersten Anlassen des Motors
erneut aufleuchtet.56

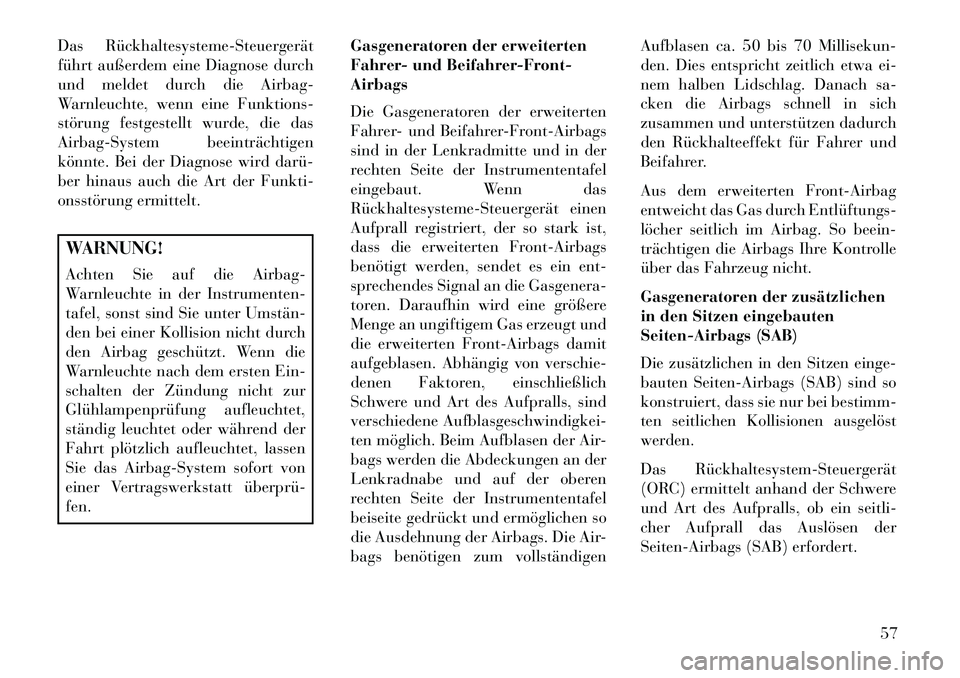

Das Rückhaltesysteme­Steuergerät
führt außerdem eine Diagnose durch
und meldet durch die Airbag-
Warnleuchte, wenn eine Funktions-
störung festgestellt wurde, die das
Airbag-System beeinträchtigen
könnte. Bei der Diagnose wird darü­
ber hinaus auch die Art der Funkti-
onsstörung ermittelt.WARNUNG!
Achten Sie auf die Airbag-
Warnleuchte in der Instrumenten-
tafel, sonst sind Sie unter Umstän­
den bei einer Kollision nicht durch
den Airbag geschützt. Wenn die
Warnleuchte nach dem ersten Ein-
schalten der Zündung nicht zur
Glühlampenprüfung aufleuchtet,
ständig leuchtet oder während der
Fahrt plötzlich aufleuchtet, lassen
Sie das Airbag-System sofort von
einer Vertragswerkstatt überprü­
fen.Gasgeneratoren der erweiterten
Fahrer- und Beifahrer-Front-
Airbags
Die Gasgeneratoren der erweiterten
Fahrer- und Beifahrer-Front-Airbags
sind in der Lenkradmitte und in der
rechten Seite der Instrumententafel
eingebaut. Wenn das
Rückhaltesysteme­Steuergerät einen
Aufprall registriert, der so stark ist,
dass die erweiterten Front-Airbags
benötigt werden, sendet es ein ent-
sprechendes Signal an die Gasgenera-
toren. Daraufhin wird eine größere
Menge an ungiftigem Gas erzeugt und
die erweiterten Front-Airbags damit
aufgeblasen. Abhängig von verschie-
denen Faktoren, einschließlich
Schwere und Art des Aufpralls, sind
verschiedene Aufblasgeschwindigkei-
ten möglich. Beim Aufblasen der Air-
bags werden die Abdeckungen an der
Lenkradnabe und auf der oberen
rechten Seite der Instrumententafel
beiseite gedrückt und ermöglichen so
die Ausdehnung der Airbags. Die Air-
bags benötigen zum vollständigen Aufblasen ca. 50 bis 70 Millisekun-
den. Dies entspricht zeitlich etwa ei-
nem halben Lidschlag. Danach sa-
cken die Airbags schnell in sich
zusammen und unterstützen dadurch
den Rückhalteeffekt für Fahrer und
Beifahrer.
Aus dem erweiterten Front-Airbag
entweicht das Gas durch Entlüftungs­
löcher seitlich im Airbag. So beein-
trächtigen die Airbags Ihre Kontrolle
über das Fahrzeug nicht.
Gasgeneratoren der zusätzlichen
in den Sitzen eingebauten
Seiten-Airbags (SAB)
Die zusätzlichen in den Sitzen einge-
bauten Seiten-Airbags (SAB) sind so
konstruiert, dass sie nur bei bestimm-
ten seitlichen Kollisionen ausgelöst
werden.
Das Rückhaltesystem­Steuergerät
(ORC) ermittelt anhand der Schwere
und Art des Aufpralls, ob ein seitli-
cher Aufprall das Auslösen der
Seiten-Airbags (SAB) erfordert.
57

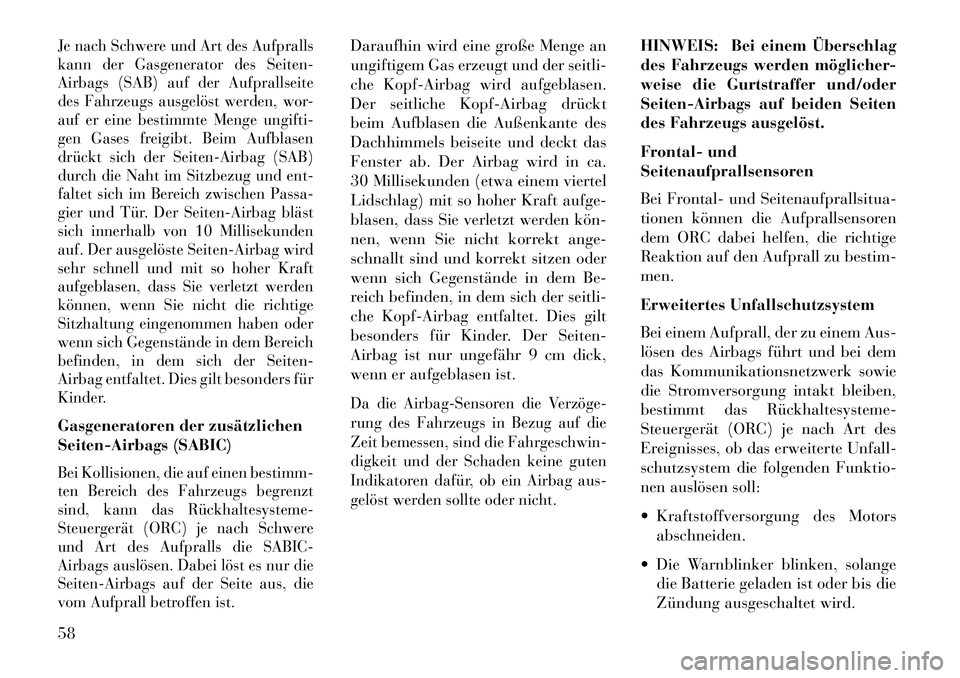

Je nach Schwere und Art des Aufpralls
kann der Gasgenerator des Seiten-
Airbags (SAB) auf der Aufprallseite
des Fahrzeugs ausgelöst werden, wor-
auf er eine bestimmte Menge ungifti-
gen Gases freigibt. Beim Aufblasen
drückt sich der Seiten-Airbag (SAB)
durch die Naht im Sitzbezug und ent-
faltet sich im Bereich zwischen Passa-
gier und Tür. Der Seiten-Airbag bläst
sich innerhalb von 10 Millisekunden
auf. Der ausgelöste Seiten-Airbag wird
sehr schnell und mit so hoher Kraft
aufgeblasen, dass Sie verletzt werden
können, wenn Sie nicht die richtige
Sitzhaltung eingenommen haben oder
wenn sich Gegenstände in dem Bereich
befinden, in dem sich der Seiten-
Airbag entfaltet. Dies gilt besonders für
Kinder.Gasgeneratoren der zusätzlichen
Seiten-Airbags (SABIC)Bei Kollisionen, die auf einen bestimm-
ten Bereich des Fahrzeugs begrenzt
sind, kann das Rückhaltesysteme­
Steuergerät (ORC) je nach Schwere
und Art des Aufpralls die SABIC-
Airbags auslösen. Dabei löst es nur die
Seiten-Airbags auf der Seite aus, die
vom Aufprall betroffen ist.
Daraufhin wird eine große Menge an
ungiftigem Gas erzeugt und der seitli-
che Kopf-Airbag wird aufgeblasen.
Der seitliche Kopf-Airbag drückt
beim Aufblasen die Außenkante des
Dachhimmels beiseite und deckt das
Fenster ab. Der Airbag wird in ca.
30 Millisekunden (etwa einem viertel
Lidschlag) mit so hoher Kraft aufge-
blasen, dass Sie verletzt werden kön­
nen, wenn Sie nicht korrekt ange-
schnallt sind und korrekt sitzen oder
wenn sich Gegenstände in dem Be-
reich befinden, in dem sich der seitli-
che Kopf-Airbag entfaltet. Dies gilt
besonders für Kinder. Der Seiten-
Airbag ist nur ungefähr 9 cm dick,
wenn er aufgeblasen ist.Da die Airbag-Sensoren die Verzöge­
rung des Fahrzeugs in Bezug auf die
Zeit bemessen, sind die Fahrgeschwin-
digkeit und der Schaden keine guten
Indikatoren dafür, ob ein Airbag aus-
gelöst werden sollte oder nicht.
HINWEIS: Bei einem Überschlag
des Fahrzeugs werden möglicher-
weise die Gurtstraffer und/oder
Seiten-Airbags auf beiden Seiten
des Fahrzeugs ausgelöst.
Frontal- und
Seitenaufprallsensoren
Bei Frontal- und Seitenaufprallsitua-
tionen können die Aufprallsensoren
dem ORC dabei helfen, die richtige
Reaktion auf den Aufprall zu bestim-
men.
Erweitertes Unfallschutzsystem
Bei einem Aufprall, der zu einem Aus-
lösen des Airbags führt und bei dem
das Kommunikationsnetzwerk sowie
die Stromversorgung intakt bleiben,
bestimmt das Rückhaltesysteme­
Steuergerät (ORC) je nach Art des
Ereignisses, ob das erweiterte Unfall-
schutzsystem die folgenden Funktio-
nen auslösen soll:
 Kraftstoffversorgung des Motorsabschneiden.
 Die Warnblinker blinken, solange die Batterie geladen ist oder bis die
Zündung ausgeschaltet wird.
58
