2013 Lancia Voyager Betriebsanleitung (in German)

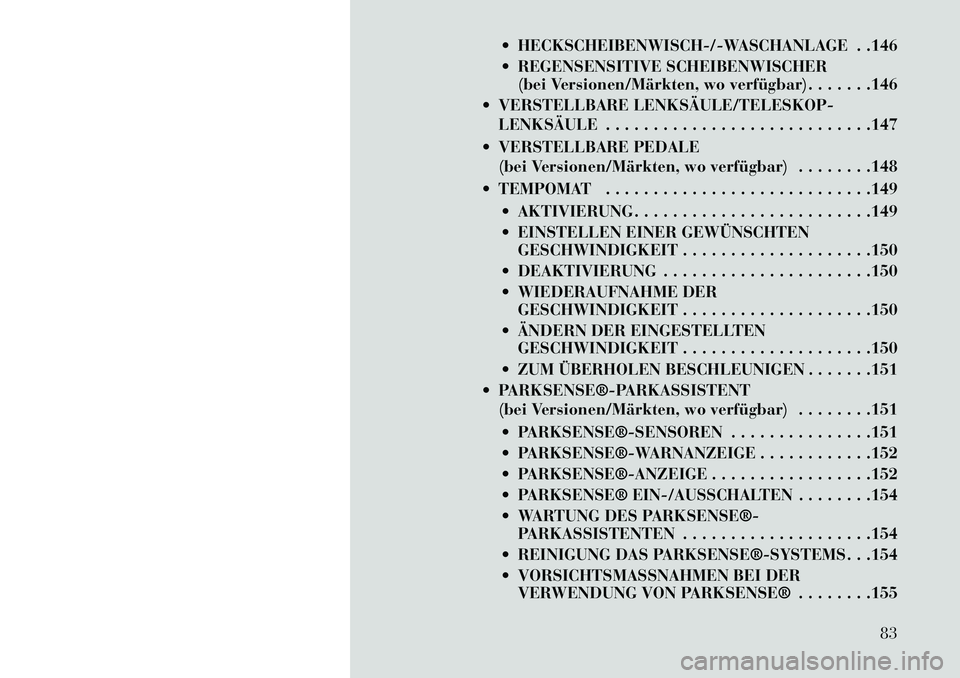

 HECKSCHEIBENWISCH-/-WASCHANLAGE . .146
 REGENSENSITIVE SCHEIBENWISCHER(bei Versionen/Märkten, wo verfügbar) . . . . . . .146
 VERSTELLBARE LENKSÄULE/TELESKOP­ LENKSÄULE . . . . . . . . . . . . . . . . . . . . . . . . . . . .147
 VERSTELLBARE PEDALE (bei Versionen/Märkten, wo verfügbar) . . . . . . . .148
 TEMPOMAT . . . . . . . . . . . . . . . . . . . . . . . . . . . .149  AKTIVIERUNG . . . . . . . . . . . . . . . . . . . . . . . . .149
 EINSTELLEN EINER GEWÜNSCHTENGESCHWINDIGKEIT . . . . . . . . . . . . . . . . . . . .150
 DEAKTIVIERUNG . . . . . . . . . . . . . . . . . . . . . .150
 WIEDERAUFNAHME DER GESCHWINDIGKEIT . . . . . . . . . . . . . . . . . . . .150
 ÄNDERN DER EINGESTELLTEN GESCHWINDIGKEIT . . . . . . . . . . . . . . . . . . . .150
 ZUM ÜBERHOLEN BESCHLEUNIGEN . . . . . . .151
 PARKSENSE®­PARKASSISTENT (bei Versionen/Märkten, wo verfügbar) . . . . . . . .151
 PARKSENSE®­SENSOREN . . . . . . . . . . . . . . .151
 PARKSENSE®­WARNANZEIGE . . . . . . . . . . . .152
 PARKSENSE®­ANZEIGE . . . . . . . . . . . . . . . . .152
 PARKSENSE® EIN-/AUSSCHALTEN . . . . . . . .154
 WARTUNG DES PARKSENSE®­ PARKASSISTENTEN . . . . . . . . . . . . . . . . . . . .154
 REINIGUNG DAS PARKSENSE®­SYSTEMS . . .154
 VORSICHTSMASSNAHMEN BEI DER VERWENDUNG VON PARKSENSE® . . . . . . . .155
83

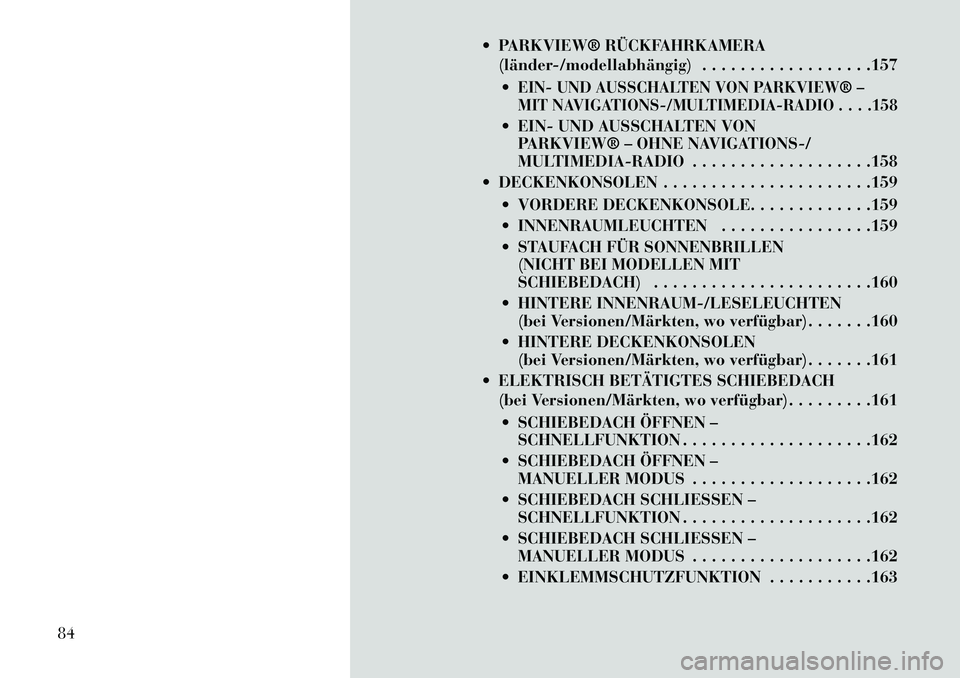

 PARKVIEW® RÜCKFAHRKAMERA(länder­/modellabhängig) . . . . . . . . . . . . . . . . . .157

EIN- UND AUSSCHALTEN VON PARKVIEW® –
MIT NAVIGATIONS-/MULTIMEDIA-RADIO . . . .158 EIN- UND AUSSCHALTEN VON PARKVIEW® – OHNE NAVIGATIONS-/
MULTIMEDIA-RADIO . . . . . . . . . . . . . . . . . . .158
 DECKENKONSOLEN . . . . . . . . . . . . . . . . . . . . . .159
 VORDERE DECKENKONSOLE. . . . . . . . . . . . .159
 INNENRAUMLEUCHTEN . . . . . . . . . . . . . . . .159
 STAUFACH FÜR SONNENBRILLEN(NICHT BEI MODELLEN MIT
SCHIEBEDACH) . . . . . . . . . . . . . . . . . . . . . . .160
 HINTERE INNENRAUM-/LESELEUCHTEN (bei Versionen/Märkten, wo verfügbar) . . . . . . .160
 HINTERE DECKENKONSOLEN (bei Versionen/Märkten, wo verfügbar) . . . . . . .161
 ELEKTRISCH BETÄTIGTES SCHIEBEDACH (bei Versionen/Märkten, wo verfügbar) . . . . . . . . .161
 SCHIEBEDACH ÖFFNEN – SCHNELLFUNKTION . . . . . . . . . . . . . . . . . . . .162
 SCHIEBEDACH ÖFFNEN – MANUELLER MODUS . . . . . . . . . . . . . . . . . . .162
 SCHIEBEDACH SCHLIESSEN – SCHNELLFUNKTION . . . . . . . . . . . . . . . . . . . .162
 SCHIEBEDACH SCHLIESSEN – MANUELLER MODUS . . . . . . . . . . . . . . . . . . .162
 EINKLEMMSCHUTZFUNKTION . . . . . . . . . . .163
84

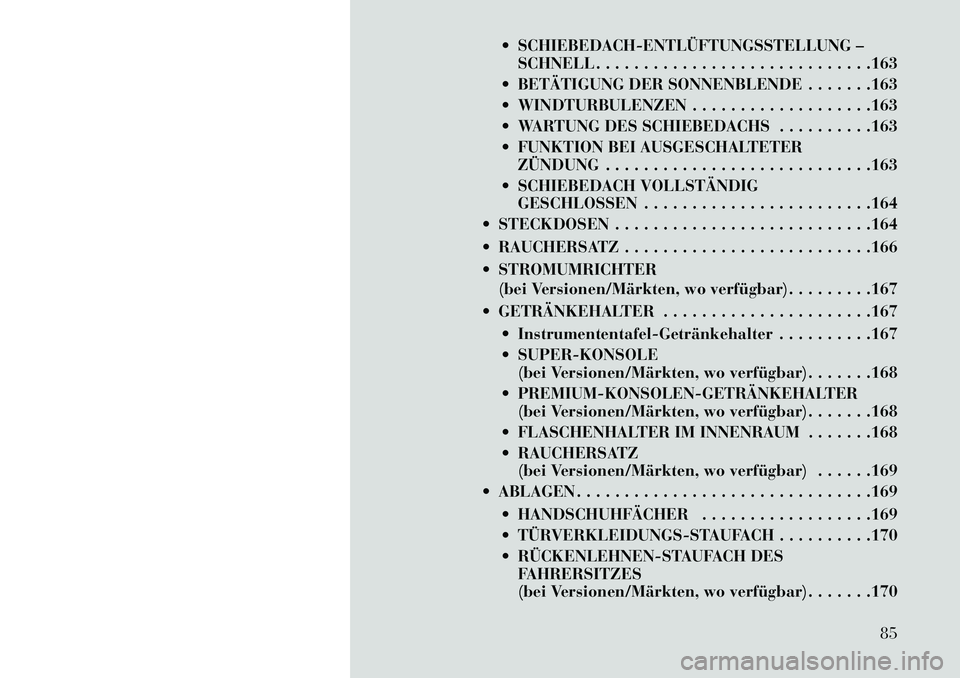

 SCHIEBEDACH­ENTLÜFTUNGSSTELLUNG –SCHNELL . . . . . . . . . . . . . . . . . . . . . . . . . . . . .163
 BETÄTIGUNG DER SONNENBLENDE . . . . . . .163
 WINDTURBULENZEN . . . . . . . . . . . . . . . . . . .163
 WARTUNG DES SCHIEBEDACHS . . . . . . . . . .163
 FUNKTION BEI AUSGESCHALTETER ZÜNDUNG . . . . . . . . . . . . . . . . . . . . . . . . . . . .163
 SCHIEBEDACH VOLLSTÄNDIG GESCHLOSSEN . . . . . . . . . . . . . . . . . . . . . . . .164
 STECKDOSEN . . . . . . . . . . . . . . . . . . . . . . . . . . .164
 RAUCHERSATZ . . . . . . . . . . . . . . . . . . . . . . . . . .166
 STROMUMRICHTER (bei Versionen/Märkten, wo verfügbar) . . . . . . . . .167
 GETRÄNKEHALTER . . . . . . . . . . . . . . . . . . . . . .167  Instrumententafel­Getränkehalter . . . . . . . . . .167
 SUPER-KONSOLE(bei Versionen/Märkten, wo verfügbar) . . . . . . .168
 PREMIUM­KONSOLEN­GETRÄNKEHALTER (bei Versionen/Märkten, wo verfügbar) . . . . . . .168
 FLASCHENHALTER IM INNENRAUM . . . . . . .168
 RAUCHERSATZ (bei Versionen/Märkten, wo verfügbar) . . . . . .169
 ABLAGEN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .169
 HANDSCHUHFÄCHER . . . . . . . . . . . . . . . . . .169
 TÜRVERKLEIDUNGS-STAUFACH . . . . . . . . . .170
 RÜCKENLEHNEN­STAUFACH DESFAHRERSITZES
(bei Versionen/Märkten, wo verfügbar) . . . . . . .170
85

 SCHIRMHALTER . . . . . . . . . . . . . . . . . . . . . . .170
 ZWEITE SITZREIHE STAUFÄCHER AMBODEN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .170
 SICHERHEITSHINWEIS IN BEZUG AUF STAUFÄCHER . . . . . . . . . . . . . . . . . . . . . . . . .171
 MITTLERES UND HINTERES DECKENKONSOLENSTAUFACH
(bei Version/Märkten, wo verfügbar) . . . . . . . .172
 KLEIDERHAKEN . . . . . . . . . . . . . . . . . . . . . .172
 STAUFACH IM LADERAUMBEREICH . . . . . . .172
 KONSOLENFUNKTIONEN . . . . . . . . . . . . . . . . . .173
 BASISKONSOLE. . . . . . . . . . . . . . . . . . . . . . . .173
 PREMIUM-KONSOLE(bei Versionen/Märkten, wo verfügbar) . . . . . . .174
 SUPER-KONSOLE (bei Versionen/Märkten, wo verfügbar) . . . . . . .176
 GEPÄCKRAUM . . . . . . . . . . . . . . . . . . . . . . . . . .176
 AUFLADBARE TASCHENLAMPE(bei Versionen/Märkten, wo verfügbar) . . . . . . .176
 HECKSCHEIBE . . . . . . . . . . . . . . . . . . . . . . . . . .177
 HECKSCHEIBENHEIZUNG . . . . . . . . . . . . . . .177
 DACHGEPÄCKTRÄGER (länder­/modellabhängig) . . . . . . . . . . . . . . . . . .178
 EINSETZEN DER QUERTRAVERSEN . . . . . . . .178
 SCHEINWERFERWASCHDÜSE (bei Versionen/Märkten, wo verfügbar) . . . . . . . .181
 SONNENBLENDEN (bei Versionen/Märkten, wo verfügbar) . . . . . . . . .181
86

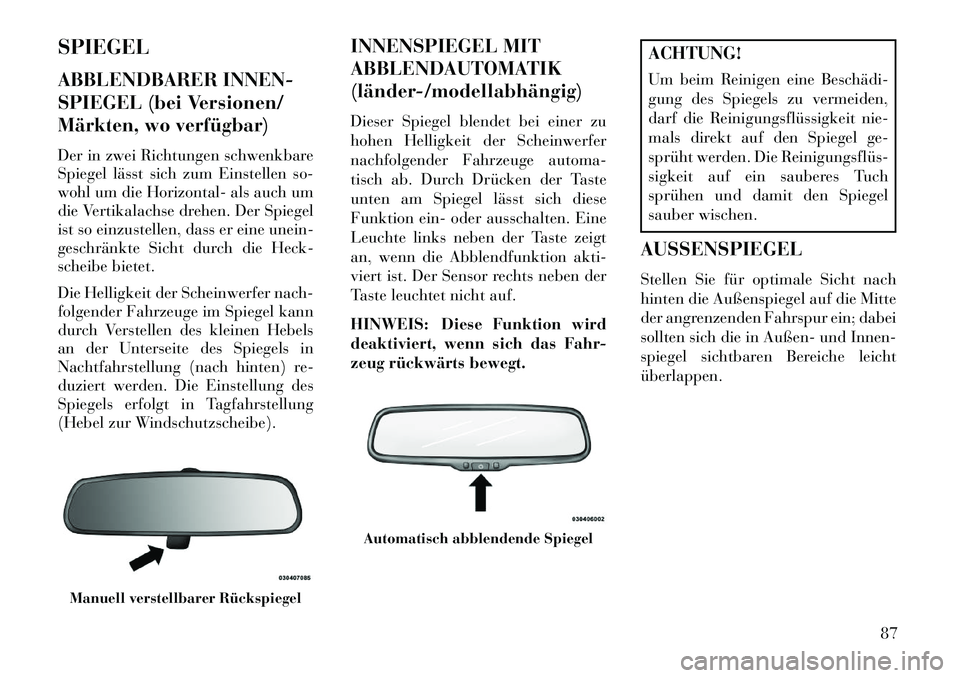

SPIEGEL
ABBLENDBARER INNEN-
SPIEGEL (bei Versionen/
Märkten, wo verfügbar)
Der in zwei Richtungen schwenkbare
Spiegel lässt sich zum Einstellen so-
wohl um die Horizontal- als auch um
die Vertikalachse drehen. Der Spiegel
ist so einzustellen, dass er eine unein-
geschränkte Sicht durch die Heck-
scheibe bietet.
Die Helligkeit der Scheinwerfer nach-
folgender Fahrzeuge im Spiegel kann
durch Verstellen des kleinen Hebels
an der Unterseite des Spiegels in
Nachtfahrstellung (nach hinten) re-
duziert werden. Die Einstellung des
Spiegels erfolgt in Tagfahrstellung
(Hebel zur Windschutzscheibe).INNENSPIEGEL MIT
ABBLENDAUTOMATIK
(länder­/modellabhängig)
Dieser Spiegel blendet bei einer zu
hohen Helligkeit der Scheinwerfer
nachfolgender Fahrzeuge automa-
tisch ab. Durch Drücken der Taste
unten am Spiegel lässt sich diese
Funktion ein- oder ausschalten. Eine
Leuchte links neben der Taste zeigt
an, wenn die Abblendfunktion akti-
viert ist. Der Sensor rechts neben der
Taste leuchtet nicht auf.
HINWEIS: Diese Funktion wird
deaktiviert, wenn sich das Fahr-
zeug rückwärts bewegt.
ACHTUNG!
Um beim Reinigen eine Beschädi­
gung des Spiegels zu vermeiden,
darf die Reinigungsflüssigkeit nie-
mals direkt auf den Spiegel ge-
sprüht werden. Die Reinigungsflüs­
sigkeit auf ein sauberes Tuch
sprühen und damit den Spiegel
sauber wischen.
AUSSENSPIEGEL
Stellen Sie für optimale Sicht nach
hinten die Außenspiegel auf die Mitte
der angrenzenden Fahrspur ein; dabei
sollten sich die in Außen- und Innen-
spiegel sichtbaren Bereiche leicht
überlappen.
Manuell verstellbarer Rückspiegel
Automatisch abblendende Spiegel
87

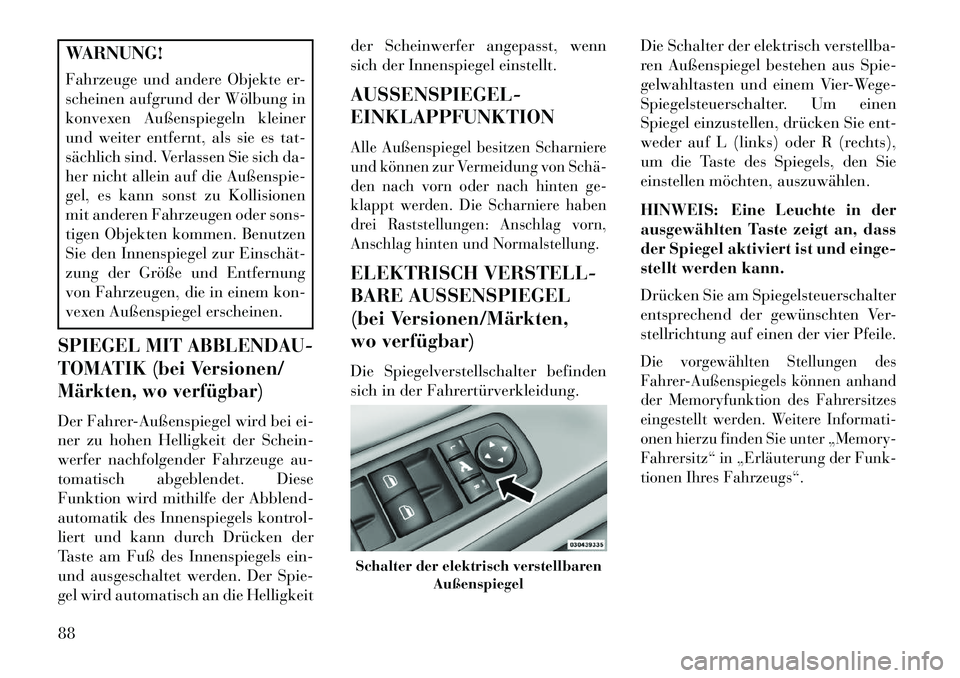

WARNUNG!
Fahrzeuge und andere Objekte er-
scheinen aufgrund der Wölbung in
konvexen Außenspiegeln kleiner
und weiter entfernt, als sie es tat-
sächlich sind. Verlassen Sie sich da-
her nicht allein auf die Außenspie-
gel, es kann sonst zu Kollisionen
mit anderen Fahrzeugen oder sons-
tigen Objekten kommen. Benutzen
Sie den Innenspiegel zur Einschät­
zung der Größe und Entfernung
von Fahrzeugen, die in einem kon-
vexen Außenspiegel erscheinen.SPIEGEL MIT ABBLENDAU-
TOMATIK (bei Versionen/
Märkten, wo verfügbar)Der Fahrer-Außenspiegel wird bei ei-
ner zu hohen Helligkeit der Schein-
werfer nachfolgender Fahrzeuge au-
tomatisch abgeblendet. Diese
Funktion wird mithilfe der Abblend-
automatik des Innenspiegels kontrol-
liert und kann durch Drücken der
Taste am Fuß des Innenspiegels ein-
und ausgeschaltet werden. Der Spie-
gel wird automatisch an die Helligkeitder Scheinwerfer angepasst, wenn
sich der Innenspiegel einstellt.
AUSSENSPIEGEL-
EINKLAPPFUNKTION
Alle Außenspiegel besitzen Scharniere
und können zur Vermeidung von Schä­
den nach vorn oder nach hinten ge-
klappt werden. Die Scharniere haben
drei Raststellungen: Anschlag vorn,
Anschlag hinten und Normalstellung.ELEKTRISCH VERSTELL-
BARE AUSSENSPIEGEL
(bei Versionen/Märkten,
wo verfügbar)
Die Spiegelverstellschalter befinden
sich in der Fahrertürverkleidung.
Die Schalter der elektrisch verstellba-
ren Außenspiegel bestehen aus Spie-
gelwahltasten und einem Vier-Wege-
Spiegelsteuerschalter. Um einen
Spiegel einzustellen, drücken Sie ent-
weder auf L (links) oder R (rechts),
um die Taste des Spiegels, den Sie
einstellen möchten, auszuwählen.
HINWEIS: Eine Leuchte in der
ausgewählten Taste zeigt an, dass
der Spiegel aktiviert ist und einge-
stellt werden kann.
Drücken Sie am Spiegelsteuerschalter
entsprechend der gewünschten Ver-
stellrichtung auf einen der vier Pfeile.
Die vorgewählten Stellungen des
Fahrer-Außenspiegels können anhand
der Memoryfunktion des Fahrersitzes
eingestellt werden. Weitere Informati-
onen hierzu finden Sie unter „Memory-
Fahrersitz“ in „Erläuterung der Funk-
tionen Ihres Fahrzeugs“.
Schalter der elektrisch verstellbaren
Außenspiegel
88

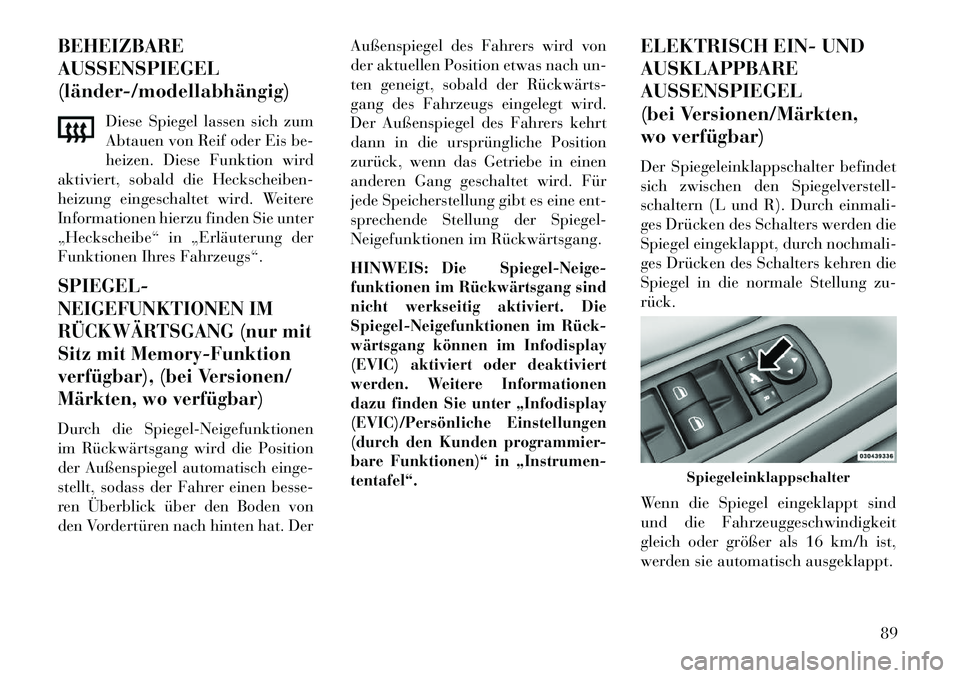

BEHEIZBARE
AUSSENSPIEGEL
(länder­/modellabhängig)Diese Spiegel lassen sich zum
Abtauen von Reif oder Eis be-
heizen. Diese Funktion wird
aktiviert, sobald die Heckscheiben-
heizung eingeschaltet wird. Weitere
Informationen hierzu finden Sie unter
„Heckscheibe“ in „Erläuterung der
Funktionen Ihres Fahrzeugs“.SPIEGEL-
NEIGEFUNKTIONEN IM
RÜCKWÄRTSGANG (nur mit
Sitz mit Memory-Funktion
verfügbar), (bei Versionen/
Märkten, wo verfügbar)Durch die Spiegel-Neigefunktionen
im Rückwärtsgang wird die Position
der Außenspiegel automatisch einge-
stellt, sodass der Fahrer einen besse-
ren Überblick über den Boden von
den Vordertüren nach hinten hat. Der Außenspiegel des Fahrers wird von
der aktuellen Position etwas nach un-
ten geneigt, sobald der Rückwärts­
gang des Fahrzeugs eingelegt wird.
Der Außenspiegel des Fahrers kehrt
dann in die ursprüngliche Position
zurück, wenn das Getriebe in einen
anderen Gang geschaltet wird. Für
jede Speicherstellung gibt es eine ent-
sprechende Stellung der Spiegel-
Neigefunktionen im Rückwärtsgang.
HINWEIS:
Die Spiegel-Neige-
funktionen im Rückwärtsgang sind
nicht werkseitig aktiviert. Die
Spiegel-Neigefunktionen im Rück­
wärtsgang können im Infodisplay
(EVIC) aktiviert oder deaktiviert
werden. Weitere Informationen
dazu finden Sie unter „Infodisplay
(EVIC)/Persönliche Einstellungen
(durch den Kunden programmier-
bare Funktionen)“ in „Instrumen-
tentafel“.
ELEKTRISCH EIN- UND
AUSKLAPPBARE
AUSSENSPIEGEL
(bei Versionen/Märkten,
wo verfügbar)
Der Spiegeleinklappschalter befindet
sich zwischen den Spiegelverstell-
schaltern (L und R). Durch einmali-
ges Drücken des Schalters werden die
Spiegel eingeklappt, durch nochmali-
ges Drücken des Schalters kehren die
Spiegel in die normale Stellung zu-
rück.
Wenn die Spiegel eingeklappt sind
und die Fahrzeuggeschwindigkeit
gleich oder größer als 16 km/h ist,
werden sie automatisch ausgeklappt.
Spiegeleinklappschalter
89

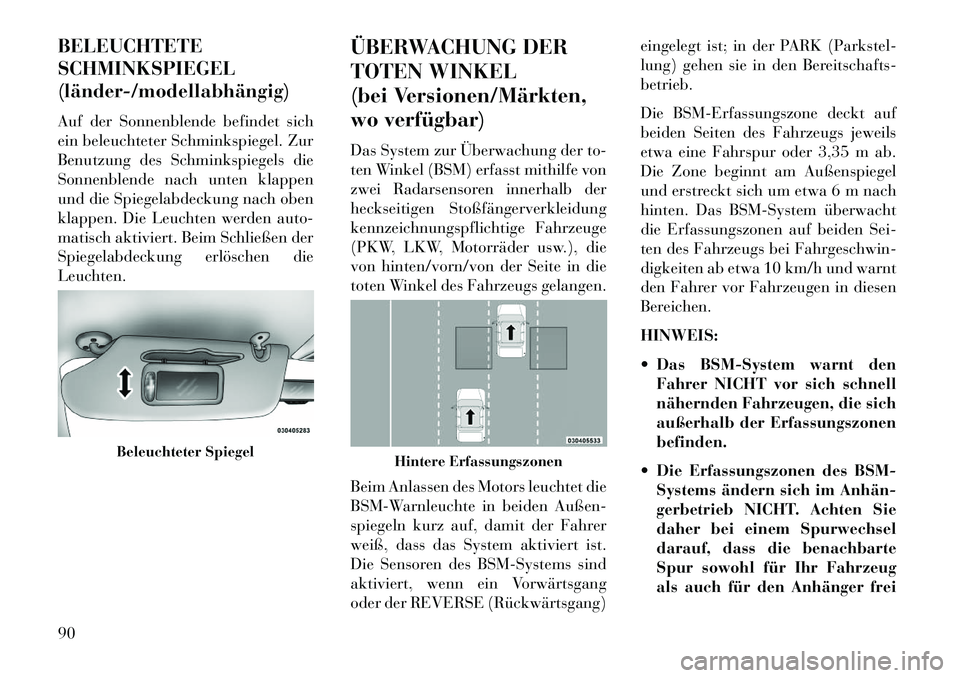

BELEUCHTETE
SCHMINKSPIEGEL
(länder­/modellabhängig)
Auf der Sonnenblende befindet sich
ein beleuchteter Schminkspiegel. Zur
Benutzung des Schminkspiegels die
Sonnenblende nach unten klappen
und die Spiegelabdeckung nach oben
klappen. Die Leuchten werden auto-
matisch aktiviert. Beim Schließen der
Spiegelabdeckung erlöschen die
Leuchten.ÜBERWACHUNG DER
TOTEN WINKEL
(bei Versionen/Märkten,
wo verfügbar)
Das System zur Überwachung der to-
ten Winkel (BSM) erfasst mithilfe von
zwei Radarsensoren innerhalb der
heckseitigen Stoßfängerverkleidung
kennzeichnungspflichtige Fahrzeuge
(PKW, LKW, Motorräder usw.), die
von hinten/vorn/von der Seite in die
toten Winkel des Fahrzeugs gelangen.
Beim Anlassen des Motors leuchtet die
BSM-Warnleuchte in beiden Außen-
spiegeln kurz auf, damit der Fahrer
weiß, dass das System aktiviert ist.
Die Sensoren des BSM-Systems sind
aktiviert, wenn ein Vorwärtsgang
oder der REVERSE (Rückwärtsgang)eingelegt ist; in der PARK (Parkstel-
lung) gehen sie in den Bereitschafts-
betrieb.
Die BSM-Erfassungszone deckt auf
beiden Seiten des Fahrzeugs jeweils
etwa eine Fahrspur oder 3,35 m ab.
Die Zone beginnt am Außenspiegel
und erstreckt sich um etwa 6 m nach
hinten. Das BSM-System überwacht
die Erfassungszonen auf beiden Sei-
ten des Fahrzeugs bei Fahrgeschwin-
digkeiten ab etwa 10 km/h und warnt
den Fahrer vor Fahrzeugen in diesen
Bereichen.
HINWEIS:
 Das BSM-System warnt den
Fahrer NICHT vor sich schnell
nähernden Fahrzeugen, die sich
außerhalb der Erfassungszonen
befinden.
 Die Erfassungszonen des BSM- Systems ändern sich im Anhän­
gerbetrieb NICHT. Achten Sie
daher bei einem Spurwechsel
darauf, dass die benachbarte
Spur sowohl für Ihr Fahrzeug
als auch für den Anhänger frei
Beleuchteter Spiegel
Hintere Erfassungszonen
90
