2013 Hyundai Grand Santa Fe Инструкция по эксплуатации (in Russian)

87
Технические характеристики & Информация для потребителя
*1: См, рекомендуемые значения коэффициента вязкости по классификации SAE, приведенные на следующей странице.
*2: В настоящее время в наличии имеется масло с маркировкой Engrgy Conserving Oil (энергосберегающее моторное масло). Помимо
прочих положительных эффектов, применение такого масла способствует экономии расхода топлива за счет сокращения потребления
топлива, необходимого для преодоления трения деталей двигателя. Зачастую эти улучшения трудно оценить при ежедневном
вождении, однако суммарная экономия средств и энергии за год оказывается внушительной.
*
3: Если моторное масло API service SM или ACEA A5 недоступно, допустимо использовать API service SL или ACEA A3.
*4: Сажевый фильтр

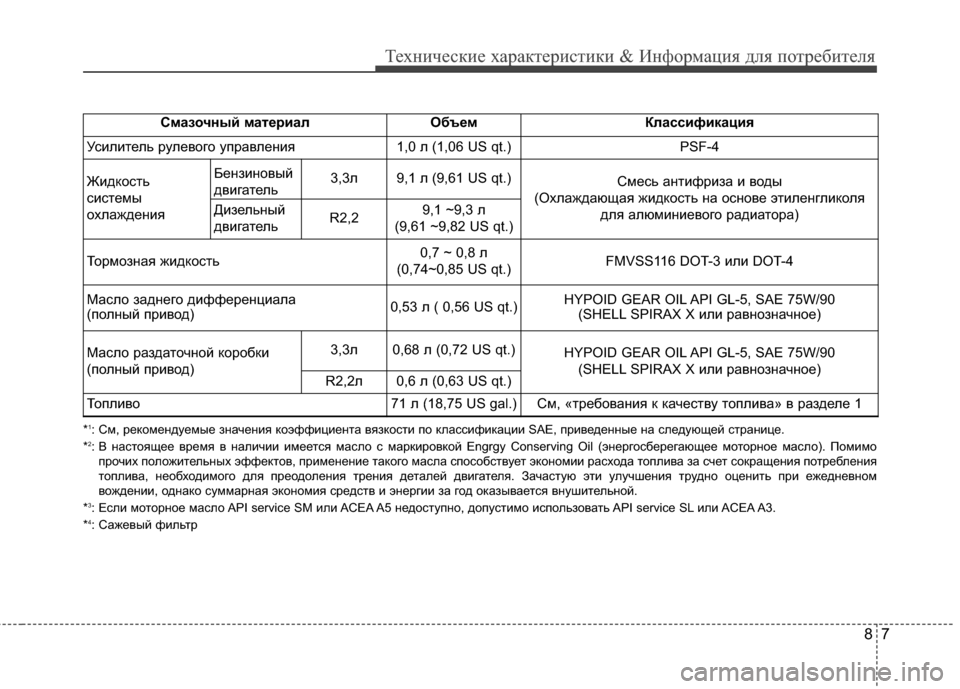

Смазочный материалОбъемКлассификация
Усилитель рулевого управления1,0 л (1,06 US qt.)PSF-4
Жидкость
системы
охлажденияБензиновый
двигатель3,3л9,1 л (9,61 US qt.)Смесь антифриза и воды
(Охлаждающая жидкость на основе этиленгликоля
для алюминиевого радиатора)
Дизельный
двигательR2,29,1 ~9,3 л
(9,61 ~9,82 US qt.)
Тормозная жидкость0,7 ~ 0,8 л
(0,74~0,85 US qt.)FMVSS116 DOT-3 или DOT-4
Масло заднего дифференциала
(полный привод)0,53 л ( 0,56 US qt.)HYPOID GEAR OIL API GL-5, SAE 75W/90
(SHELL SPIRAX X или равнозначное)
Масло раздаточной коробки
(полный привод)3,3л0,68 л (0,72 US qt.)HYPOID GEAR OIL API GL-5, SAE 75W/90
(SHELL SPIRAX X или равнозначное)
R2,2л0,6 л (0,63 US qt.)
Топливо71 л (18,75 US gal.)См, «требования к качеству топлива» в разделе 1

Технические характеристики & Информация для потребителя
8 8

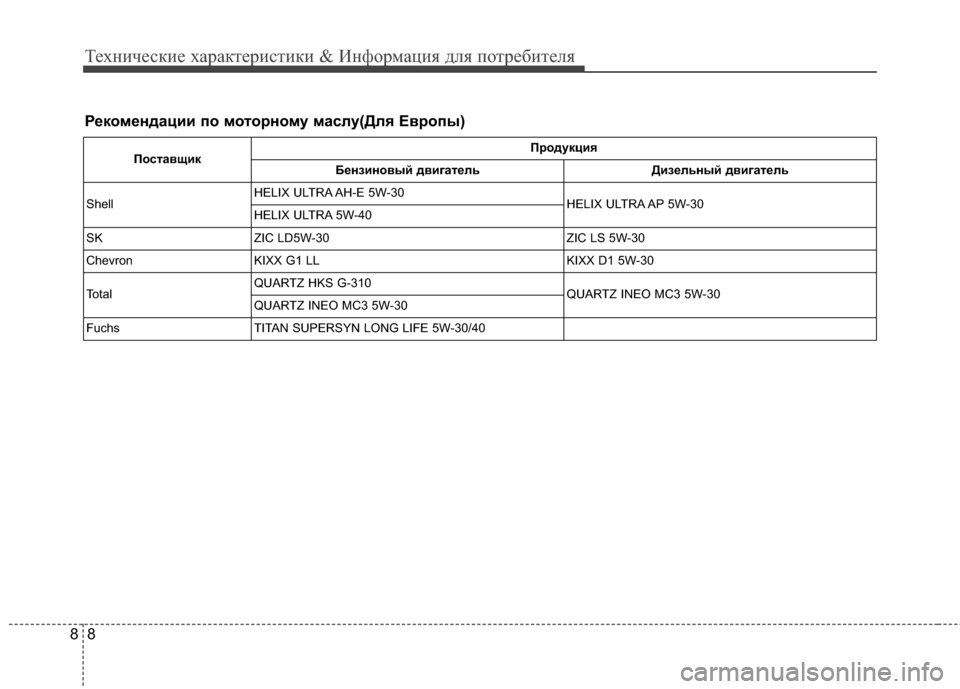

Рекомендации по моторному маслу(Для Европы)
ПоставщикПродукция
Бензиновый двигатель Дизельный двигатель
ShellHELIX ULTRA AH-E 5W-30
HELIX ULTRA AP 5W-30
HELIX ULTRA 5W-40
SK ZIC LD5W-30 ZIC LS 5W-30
Chevron KIXX G1 LL KIXX D1 5W-30
TotalQUARTZ HKS G-310
QUARTZ INEO MC3 5W-30
QUARTZ INEO MC3 5W-30
Fuchs TITAN SUPERSYN LONG LIFE 5W-30/40

89
Технические характеристики & Информация для потребителя

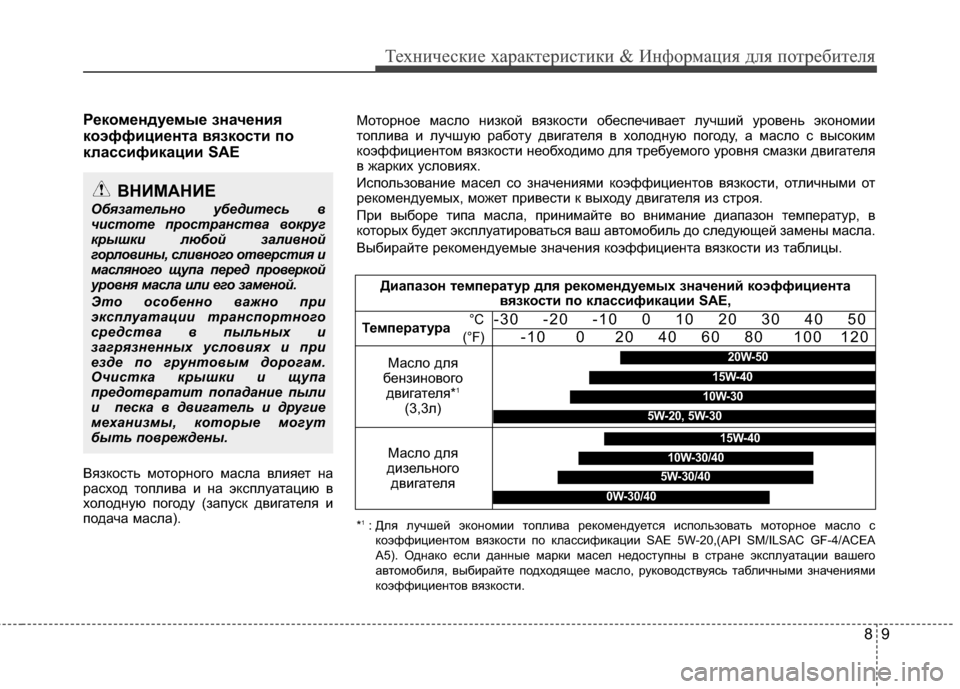

Рекомендуемые значения
коэффициента вязкости по
классификации SAE
Вязкость моторного масла влияет на
расход топлива и на эксплуатацию в
холодную погоду (запуск двигателя и
подача масла).
*1: Для лучшей экономии топлива рекомендуется использовать моторное масло с
коэффициентом вязкости по классификации SAE 5W-20,(API SM/ILSAC GF-4/ACEA
A5). Однако если данные марки масел недоступны в стране эксплуатации вашего
автомобиля, выбирайте подходящее масло, руководствуясь табличными значениями
коэффициентов вязкости.
Диапазон температур для рекомендуемых значений коэффициента
вязкости по классификации SAE,
Температура
Масло для
бензинового
двигателя*
1
(3,3л)
°C
(°F)-30 -20 -10 0 10 20 30 40 50
-10 0 20 40 60 80 100 120
Масло для
дизельного
двигателя
5W-30/40
15W-40
10W-30/40
0W-30/40
20W-50
10W-30
15W-40
5W-20, 5W-30
ВНИМАНИЕ
Обязательно убедитесь в
чистоте пространства вокруг
крышки любой заливной
горловины, сливного отверстия и
масляного щупа перед проверкой
уровня масла или его заменой.
Это особенно важно при
эксплуатации транспортного
средства в пыльных и
загрязненных условиях и при
езде по грунтовым дорогам.
Очистка крышки и щупа
предотвратит попадание пыли
и песка в двигатель и другие
механизмы, которые могут
быть повреждены.
Моторное масло низкой вязкости обеспечивает лучший уровень экономии
топлива и лучшую работу двигателя в холодную погоду, а масло с высоким
коэффициентом вязкости необходимо для требуемого уровня смазки двигателя
в жарких условиях.
Использование масел со значениями коэффициентов вязкости, отличными от
рекомендуемых, может привести к выходу двигателя из строя.
При выборе типа масла, принимайте во внимание диапазон температур, в
которых будет эксплуатироваться ваш автомобиль до следующей замены масла.
Выбирайте рекомендуемые значения коэффициента вязкости из таблицы.

Технические характеристики & Информация для потребителя
10 8

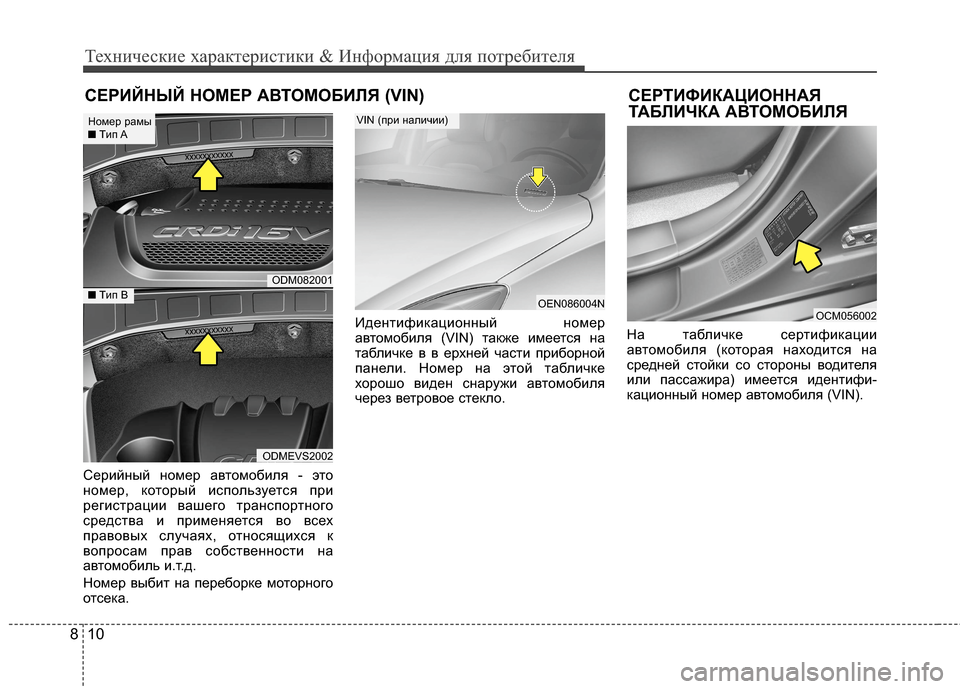

СЕРИЙНЫЙ НОМЕР АВТОМОБИЛЯ (VIN) СЕРТИФИКАЦИОННАЯ
ТАБЛИЧКА АВТОМОБИЛЯ
Серийный номер автомобиля - это
номер, который используется при
регистрации вашего транспортного
средства и применяется во всех
правовых случаях, относящихся к
вопросам прав собственности на
автомобиль и.т.д.
Номер выбит на переборке моторного
отсека.Идентификационный номер
автомобиля (VIN) также имеется на
табличке в в ерхней части приборной
панели. Номер на этой табличке
хорошо виден снаружи автомобиля
через ветровое стекло.На табличке сертификации
автомобиля (которая находится на
средней стойки со стороны водителя
или пассажира) имеется идентифи-
кационный номер автомобиля (VIN).
OEN086004N
VIN (при наличии)
OCM056002
ODM082001
ODMEVS2002
Номер рамы
■Tип A
■Tип В

811
Технические характеристики & Информация для потребителя

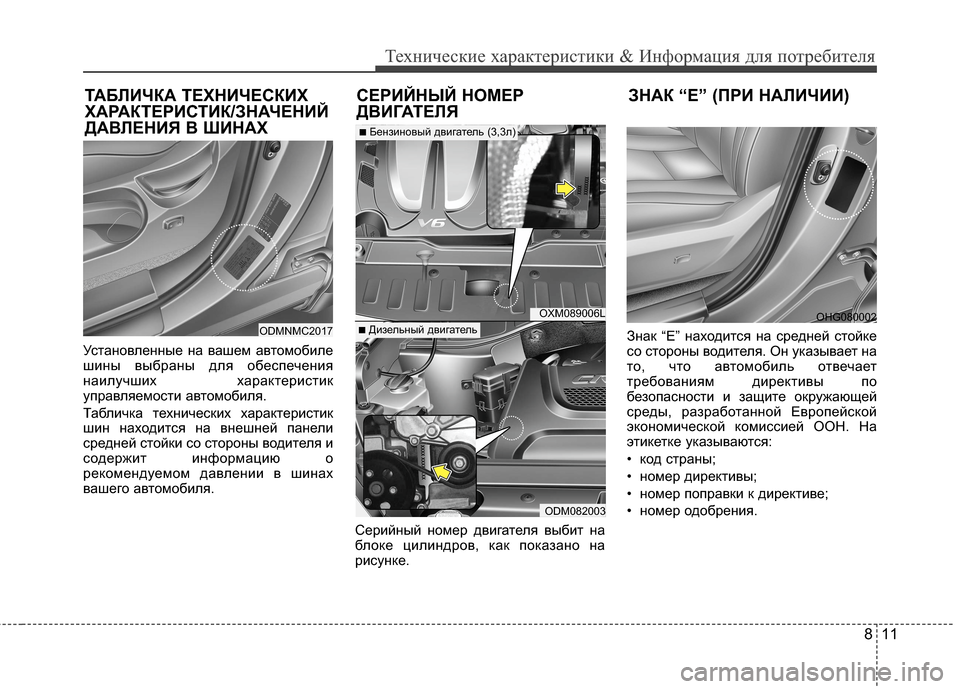

Установленные на вашем автомобиле
шины выбраны для обеспечения
наилучших характеристик
управляемости автомобиля.
Табличка технических характеристик
шин находится на внешней панели
средней стойки со стороны водителя и
содержит информацию о
рекомендуемом давлении в шинах
вашего автомобиля.
Серийный номер двигателя выбит на
блоке цилиндров, как показано на
рисунке.Знак “E” находится на средней стойке
со стороны водителя. Он указывает на
то, что автомобиль отвечает
требованиям директивы по
безопасности и защите окружающей
среды, разработанной Европейской
экономической комиссией ООН. На
этикетке указываются:
• код страны;
• номер директивы;
• номер поправки к директиве;
• номер одобрения.
СЕРИЙНЫЙ НОМЕР
ДВИГАТЕЛЯ ТАБЛИЧКА ТЕХНИЧЕСКИХ
ХАРАКТЕРИСТИК/ЗНАЧЕНИЙ
ДАВЛЕНИЯ В ШИНАХ
ODMNMC2017
OXM089006L
■Бензиновый двигатель (3,3л)
■Дизельный двигатель
ODM082003
OHG080002
ЗНАК “E” (ПРИ НАЛИЧИИ)

812
Технические характеристики & Информация для потребителя

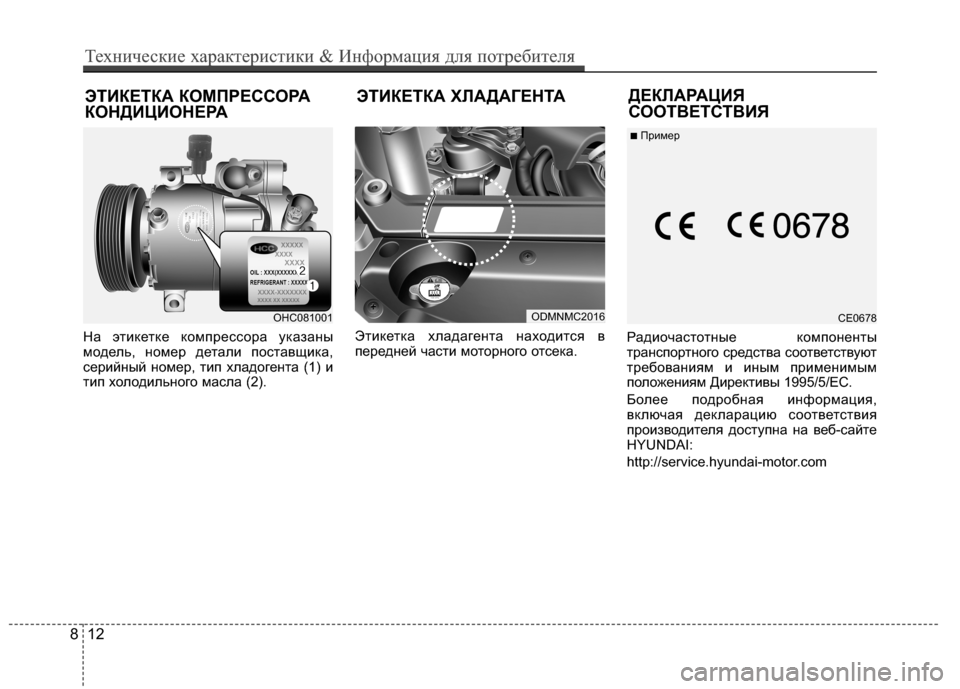

На этикетке компрессора указаны
модель, номер детали поставщика,
серийный номер, тип хладогента (1) и
тип холодильного масла (2).Этикетка хладагента находится в
передней части моторного отсека.Радиочастотные компоненты
транспортного средства соответствуют
требованиям и иным применимым
положениям Директивы 1995/5/EC.
Более подробная информация,
включая декларацию соответствия
производителя доступна на веб-сайте
HYUNDAI:
http://service.hyundai-motor.com
OHC081001ODMNMC2016
ЭТИКЕТКА КОМПРЕССОРА
КОНДИЦИОНЕРАЭТИКЕТКА ХЛАДАГЕНТАДЕКЛАРАЦИЯ
СООТВЕТСТВИЯ
CE0678
■Пример

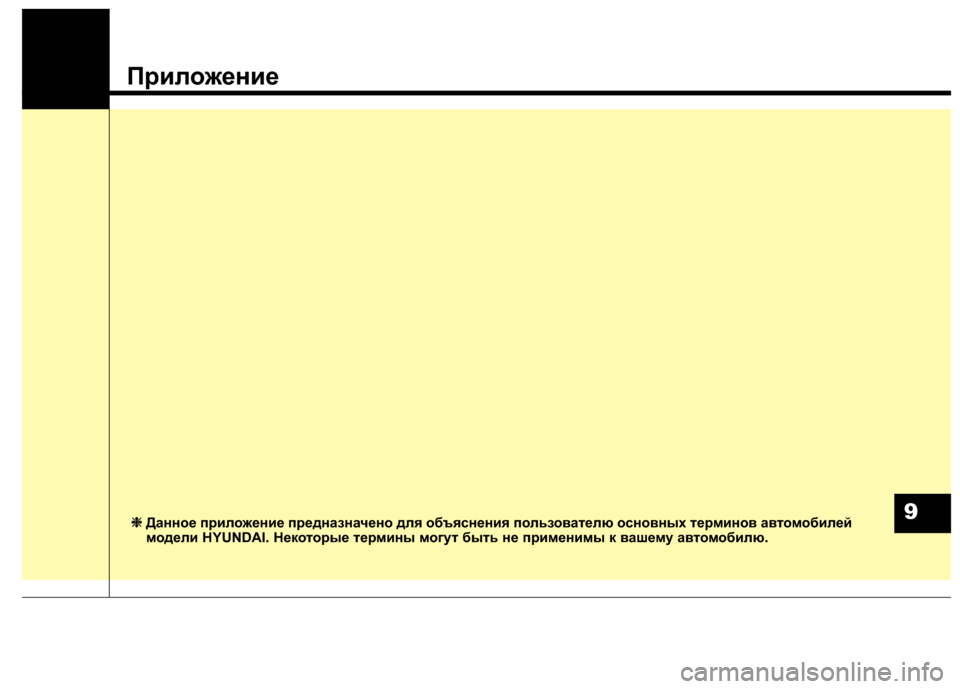

Приложение
9❈ ❈
Данное приложение предназначено для объяснения пользователю основных терминов автомобилей
модели HYUNDAI. Некоторые термины могут быть не применимы к вашему автомобилю.

Приложение
2 9

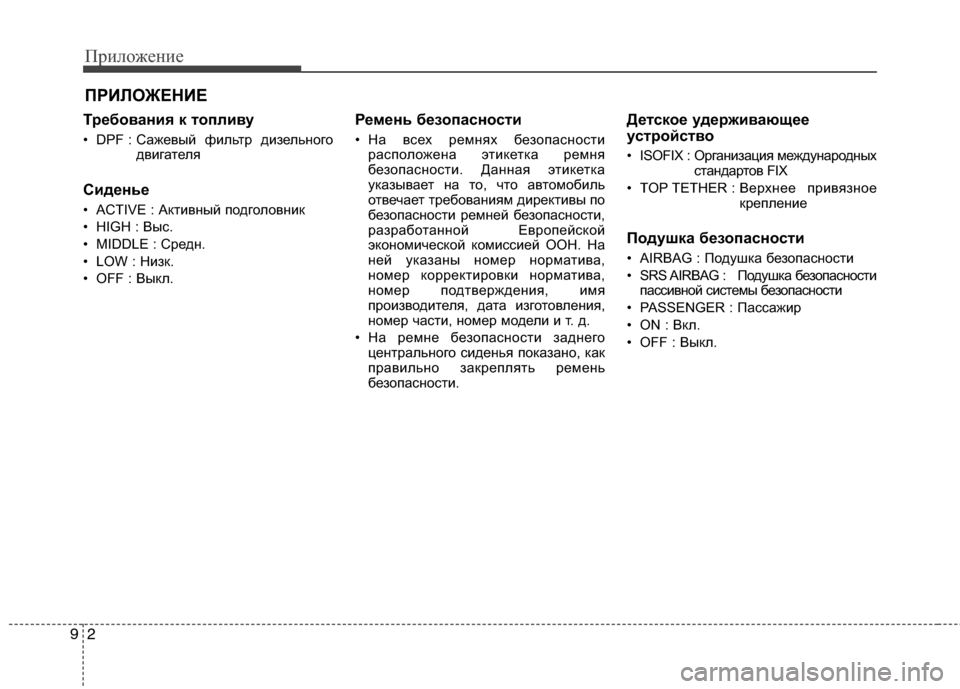

Требования к топливу
• DPF : Сажевый фильтр дизельного
двигателя
Сиденье
• ACTIVE : Активный подголовник
• HIGH : Выс.
• MIDDLE : Средн.
• LOW : Низк.
• OFF : Выкл.
Ремень безопасности
• На всех ремнях безопасности
расположена этикетка ремня
безопасности. Данная этикетка
указывает на то, что автомобиль
отвечает требованиям директивы по
безопасности ремней безопасности,
разработанной Европейской
экономической комиссией ООН. На
ней указаны номер норматива,
номер корректировки норматива,
номер подтверждения, имя
производителя, дата изготовления,
номер части, номер модели и т. д.
• На ремне безопасности заднего
центрального сиденья показано, как
правильно закреплять ремень
безопасности.
Детское удерживающее
устройство
• ISOFIX : Организация международных
стандартов FIX
• TOP TETHER : Верхнее привязное
крепление
Подушка безопасности
• AIRBAG : Подушка безопасности
• SRS AIRBAG : Подушка безопасности
пассивной системы безопасности
• PASSENGER : Пассажир
• ON : Вкл.
• OFF : Выкл.
ПРИЛОЖЕНИЕ
