2013 Hyundai Grand Santa Fe Инструкция по эксплуатации (in Russian)

Техническое обслуживание
86 7

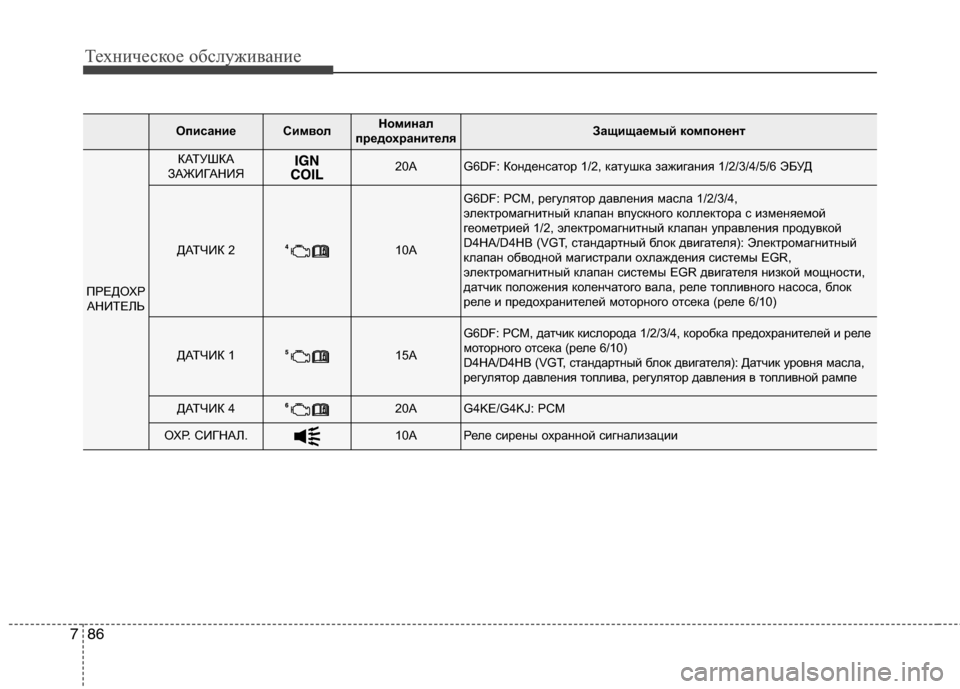

ОписаниеСимволНоминал
предохранителяЗащищаемый компонент
ПРЕДОХР
АНИТЕЛЬ
КАТУШКА
ЗАЖИГАНИЯ20AG6DF: Конденсатор 1/2, катушка зажигания 1/2/3/4/5/6 ЭБУД
ДАТЧИК 210A
G6DF: PCM, регулятор давления масла 1/2/3/4,
электромагнитный клапан впускного коллектора с изменяемой
геометрией 1/2, электромагнитный клапан управления продувкой
D4HA/D4HB (VGT, стандартный блок двигателя): Электромагнитный
клапан обводной магистрали охлаждения системы EGR,
электромагнитный клапан системы EGR двигателя низкой мощности,
датчик положения коленчатого вала, реле топливного насоса, блок
реле и предохранителей моторного отсека (реле 6/10)
ДАТЧИК 115A
G6DF: PCM, датчик кислорода 1/2/3/4, коробка предохранителей и реле
моторного отсека (реле 6/10)
D4HA/D4HB (VGT, стандартный блок двигателя): Датчик уровня масла,
регулятор давления топлива, регулятор давления в топливной рампе
ДАТЧИК 420AG4KE/G4KJ: PCM
ОХР. СИГНАЛ.10AРеле сирены охранной сигнализации

787
Техническое обслуживание

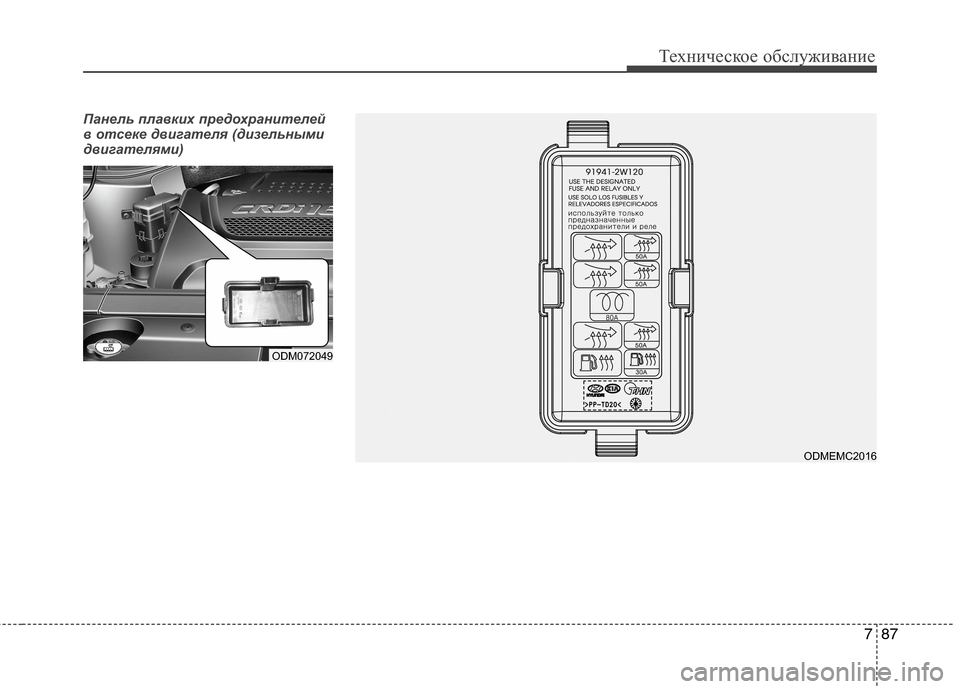

Панель плавких предохранителей
в отсеке двигателя (дизельными
двигателями)
ODM072049
ODMEMC2016

Техническое обслуживание
88 7

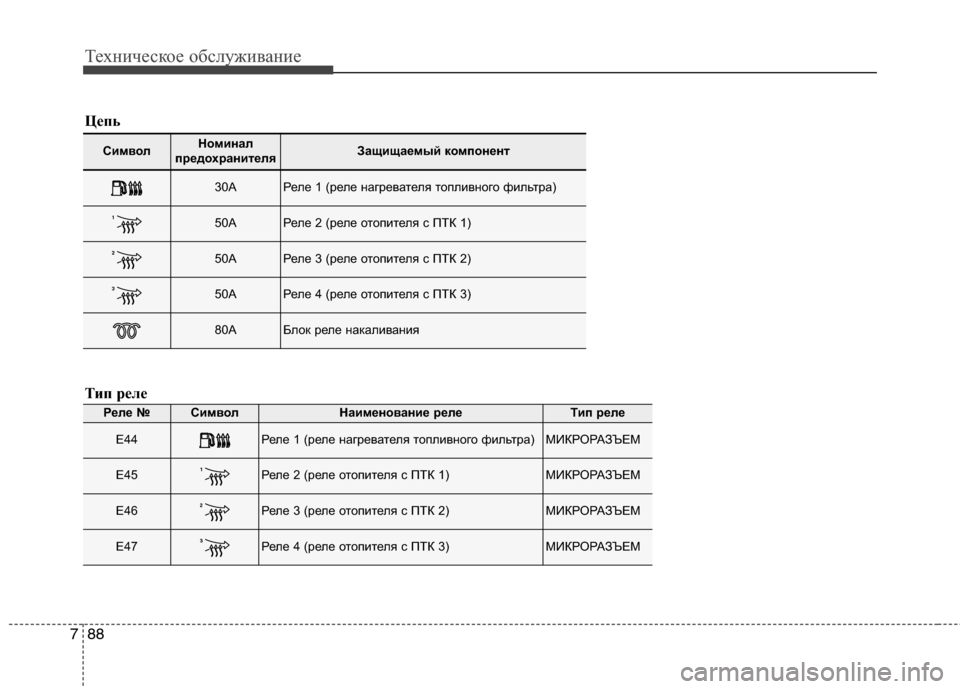

СимволНоминал
предохранителяЗащищаемый компонент
30AРеле 1 (реле нагревателя топливного фильтра)
150AРеле 2 (реле отопителя с ПТК 1)
250AРеле 3 (реле отопителя с ПТК 2)
350AРеле 4 (реле отопителя с ПТК 3)
80AБлок реле накаливания
Цепь
Тип реле
Реле №СимволНаименование релеТип реле
E44Реле 1 (реле нагревателя топливного фильтра)МИКРОРАЗЪЕМ
E451Реле 2 (реле отопителя с ПТК 1)МИКРОРАЗЪЕМ
E462Реле 3 (реле отопителя с ПТК 2)МИКРОРАЗЪЕМ
E473Реле 4 (реле отопителя с ПТК 3)МИКРОРАЗЪЕМ

789
Техническое обслуживание

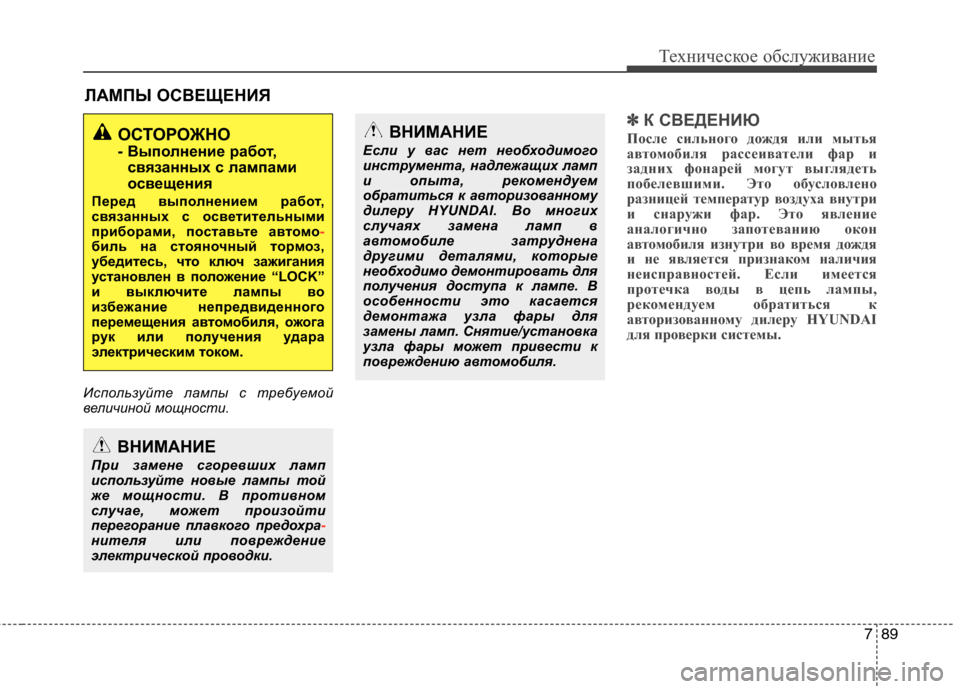

ЛАМПЫ ОСВЕЩЕНИЯ
Используйте лампы с требуемой
величиной мощности.
✽ ✽
К СВЕДЕНИЮ
После сильного дождя или мытья
автомобиля рассеиватели фар и
задних фонарей могут выглядеть
побелевшими. Это обусловлено
разницей температур воздуха внутри
и снаружи фар. Это явление
аналогично запотеванию окон
автомобиля изнутри во время дождя
и не является признаком наличия
неисправностей. Если имеется
протечка воды в цепь лампы,
рекомендуем обратиться к
авторизованному дилеру HYUNDAI
для проверки системы.ОСТОРОЖНО
- Выполнение работ,
связанных с лампами
освещения
Перед выполнением работ,
связанных с осветительными
приборами, поставьте автомо
-биль на стояночный тормоз,
убедитесь, что ключ зажигания
установлен в положение “LOCK”
и выключите лампы во
избежание непредвиденного
перемещения автомобиля, ожога
рук или получения удара
электрическим током.
ВНИМАНИЕ
При замене сгоревших ламп
используйте новые лампы той
же мощности. В противном
случае, может произойти
перегорание плавкого предохра
-нителя или повреждение
электрической проводки.
ВНИМАНИЕ
Если у вас нет необходимого
инструмента, надлежащих ламп
и опыта, рекомендуем
обратиться к авторизованному
дилеру HYUNDAI. Во многих
случаях замена ламп в
автомобиле затруднена
другими деталями, которые
необходимо демонтировать для
получения доступа к лампе. В
особенности это касается
демонтажа узла фары для
замены ламп. Снятие/установка
узла фары может привести к
повреждению автомобиля.

Техническое обслуживание
90 7

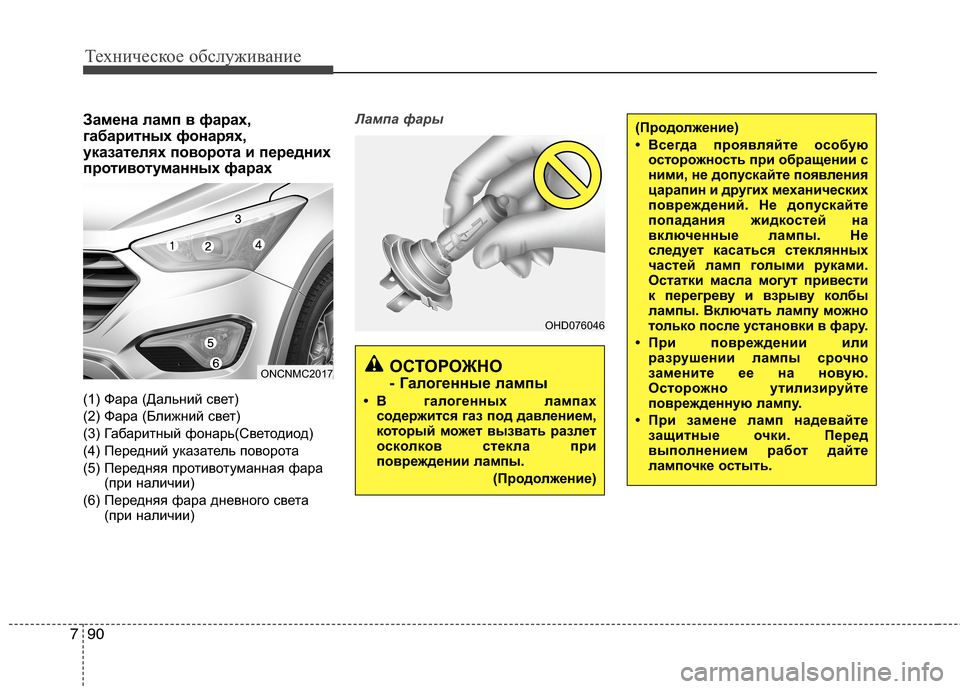

Замена ламп в фарах,
габаритных фонарях,
указателях поворота и передних
противотуманных фарах
(1) Фара (Дальний свет)
(2) Фара (Ближний свет)
(3) Габаритный фонарь(Светодиод)
(4) Передний указатель поворота
(5) Передняя противотуманная фара
(при наличии)
(6) Передняя фара дневного света
(при наличии)Лампа фары
ОСТОРОЖНО
- Галогенные лампы
• В галогенных лампах
содержится газ под давлением,
который может вызвать разлет
осколков стекла при
повреждении лампы.
(Продолжение)
OHD076046
ONCNMC2017
(Продолжение)
• Всегда проявляйте особую
осторожность при обращении с
ними, не допускайте появления
царапин и других механических
повреждений. Не допускайте
попадания жидкостей на
включенные лампы. Не
следует касаться стеклянных
частей ламп голыми руками.
Остатки масла могут привести
к перегреву и взрыву колбы
лампы. Включать лампу можно
только после установки в фару.
• При повреждении или
разрушении лампы срочно
замените ее на новую.
Осторожно утилизируйте
поврежденную лампу.
• При замене ламп надевайте
защитные очки. Перед
выполнением работ дайте
лампочке остыть.

791
Техническое обслуживание
1. Откройте капот.
2. Снимите крышку лампы фары,
повернув ее против часовой стрелки.
3. Отсоедините разъем патрона
лампы фары.
4. Демонтируйте патрон вращением
против часовой стрелки, пока
выступы на патроне не сравняются
с пазам в блок-фаре.
5. Вытащите лампу из патрона.
6. Установите новую лампу, вставив
цоколь в гнездо.7. Установите патрон в блок-фару. Для
этого необходимо совместить
выступы на патроне с прорезями
блок-фары. Вдавите патрон в блок-
фару и поверните его против
часовой стрелки.
8. Установите крышку лампы фары,
повернув ее по часовой стрелке.
✽ ✽
К СВЕДЕНИЮ
Если после установки фары
требуется отрегулировать ее
направление, обратитесь к
уполномоченному дилеру HYUNDAI.
Лампа указателя поворота,
габаритный фонарь
1. Извлеките патрон из фары, повернув
его против часовой стрелки так,
чтобы фиксаторы патрона
совместились с выемками фары.
2. Извлеките лампу из патрона: для
этого нажмите на нее и поверните
против часовой стрелки так, чтобы
ее фиксаторы совместились с
выемками патрона. Вытяните лампу
из патрона.
3. Вставьте новую лампу в патрон и
поверните ее до фиксации.
4. Установите патрон в фару,
совместив его фиксаторы с
выемками фары. Нажмите на патрон
и поверните его по часовой стрелке.
ODMNMC2022
Н Н Н Н
и и и и
з з з з
к к к к
. . . .
В
В В В
ы ы ы ы
с с с с
. . . .
ODMEMC2006
У У У У
к к к к
а а а а
з з з з
а а а а
т т т т
е е е е
л л л л
ь ь ь ь

п п п п
о о о о
в в в в
о о о о
р р р р
о о о о
т т т т
а а а а
Г
Г Г Г
а а а а
б б б б
а а а а
р р р р
и и и и
т т т т
н н н н
ы ы ы ы
й й й й

о о о о
г г г г
о о о о
н н н н
ь ь ь ь

Техническое обслуживание
92 7

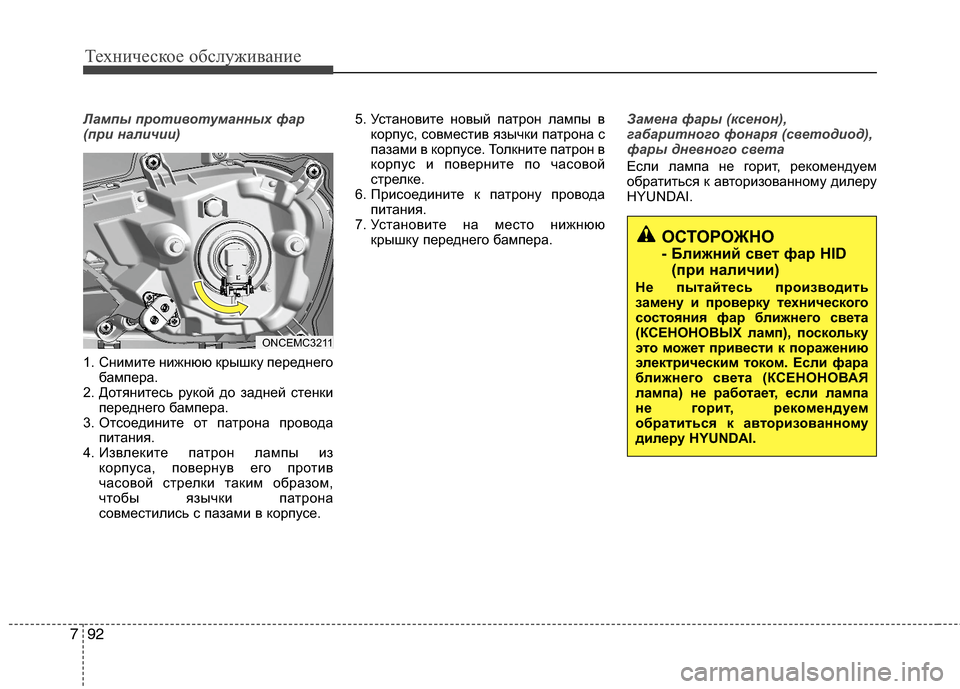

Лампы противотуманных фар
(при наличии)
1. Снимите нижнюю крышку переднего
бампера.
2. Дотянитесь рукой до задней стенки
переднего бампера.
3. Отсоедините от патрона провода
питания.
4. Извлеките патрон лампы из
корпуса, повернув его против
часовой стрелки таким образом,
чтобы язычки патрона
совместились с пазами в корпусе.5. Установите новый патрон лампы в
корпус, совместив язычки патрона с
пазами в корпусе. Толкните патрон в
корпус и поверните по часовой
стрелке.
6. Присоедините к патрону провода
питания.
7. Установите на место нижнюю
крышку переднего бампера.Замена фары (ксенон),
габаритного фонаря (светодиод),
фары дневного света
Если лампа не горит, рекомендуем
обратиться к авторизованному дилеру
HYUNDAI.
ONCEMC3211
ОСТОРОЖНО
- Ближний свет фар HID
(при наличии)
Не пытайтесь производить
замену и проверку технического
состояния фар ближнего света
(КСЕНОНОВЫХ ламп), поскольку
это может привести к поражению
электрическим током. Если фара
ближнего света (КСЕНОНОВАЯ
лампа) не работает, если лампа
не горит, рекомендуем
обратиться к авторизованному
дилеру HYUNDAI.

793
Техническое обслуживание
✽ ✽
К СВЕДЕНИЮ
Ксеноновые лампы по своим
характеристикам значительно
превосходят галогенные лампы. Срок
службы ксеноновых ламп, по оценкам
изготовителей, в два раза превышает
срок службы галогенных ламп, в
зависимости от частоты их
использования. В пределах срока
службы транспортного средства,
вероятно, может потребоваться их
замена. Если включать и выключать
фары чаще необходимого при
обычном использовании, это сократит
срок службы ксеноновых ламп.
Ксеноновые лампы перегорают не так,
как это происходит с галогенными
лампами накаливания. Если фара
гаснет через некоторое время работы,
но сразу же вновь включается, если
выключить и снова включить
переключатель фары, это указывает
на необходимость замены ксеноновой
лампы. Компоненты ксенонового
освещения значительно сложнее
обычных галогенных ламп и имеют
более высокую стоимость замены.

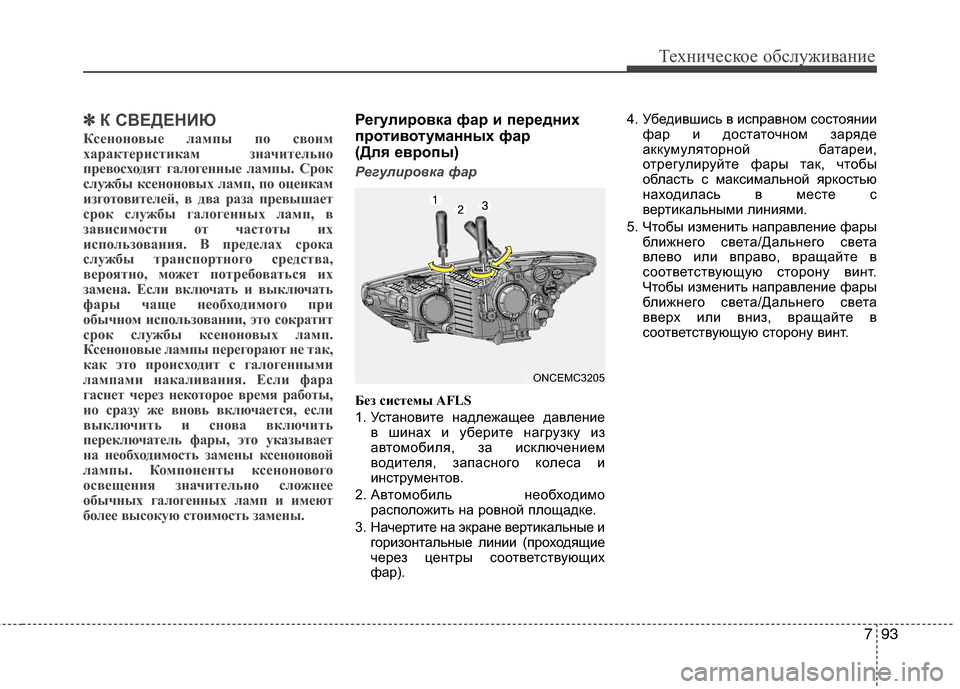

Регулировка фар и передних
противотуманных фар
(Для европы)
Регулировка фар
Без системы AFLS
1. Установите надлежащее давление
в шинах и уберите нагрузку из
автомобиля, за исключением
водителя, запасного колеса и
инструментов.
2. Автомобиль необходимо
расположить на ровной площадке.
3. Начертите на экране вертикальные и
горизонтальные линии (проходящие
через центры соответствующих
фар).4. Убедившись в исправном состоянии
фар и достаточном заряде
аккумуляторной батареи,
отрегулируйте фары так, чтобы
область с максимальной яркостью
находилась в месте с
вертикальными линиями.
5. Чтобы изменить направление фары
ближнего света/Дальнего света
влево или вправо, вращайте в
соответствующую сторону винт.
Чтобы изменить направление фары
ближнего света/Дальнего света
вверх или вниз, вращайте в
соответствующую сторону винт.
ONCEMC3205
