2013 Hyundai Grand Santa Fe Инструкция по эксплуатации (in Russian)

Знакомство с вашим автомобилем
4 2

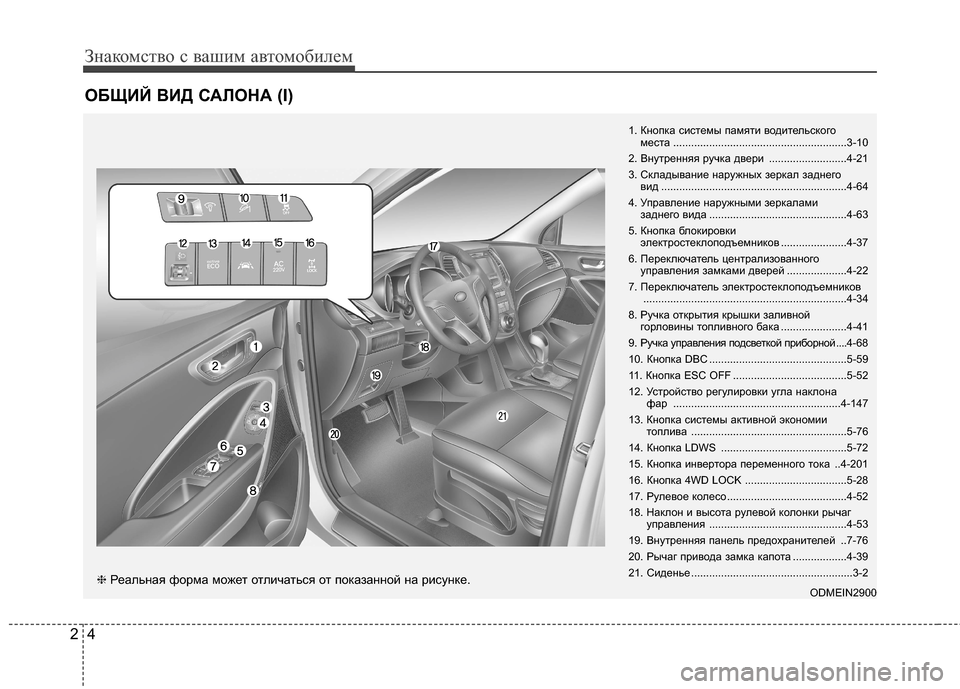

ОБЩИЙ ВИД САЛОНА (I)
1. Кнопка системы памяти водительского
места ..........................................................3-10
2. Внутренняя ручка двери ..........................4-21
3. Складывание наружных зеркал заднего
вид ..............................................................4-64
4. Управление наружными зеркалами
заднего вида ..............................................4-63
5. Кнопка блокировки
электростеклоподъемников ......................4-37
6. Переключатель централизованного
управления замками дверей ....................4-22
7. Переключатель электростеклоподъемников
....................................................................4-34
8. Ручка открытия крышки заливной
горловины топливного бака ......................4-41
9. Ручка управления подсветкой приборной ....4-68
10. Кнопка DBC ..............................................5-59
11. Кнопка ESC OFF ......................................5-52
12. Устройство регулировки угла наклона
фар ........................................................4-147
13. Кнопка системы активной экономии
топлива ....................................................5-76
14. Кнопка LDWS ..........................................5-72
15. Кнопка инвертора переменного тока ..4-201
16. Кнопка 4WD LOCK ..................................5-28
17. Рулевое колесо........................................4-52
18. Наклон и высота рулевой колонки рычаг
управления ..............................................4-53
19. Внутренняя панель предохранителей ..7-76
20. Рычаг привода замка капота ..................4-39
21. Сиденье ......................................................3-2
ODMEIN2900
❈Реальная форма может отличаться от показанной на рисунке.

25
Знакомство с вашим автомобилем

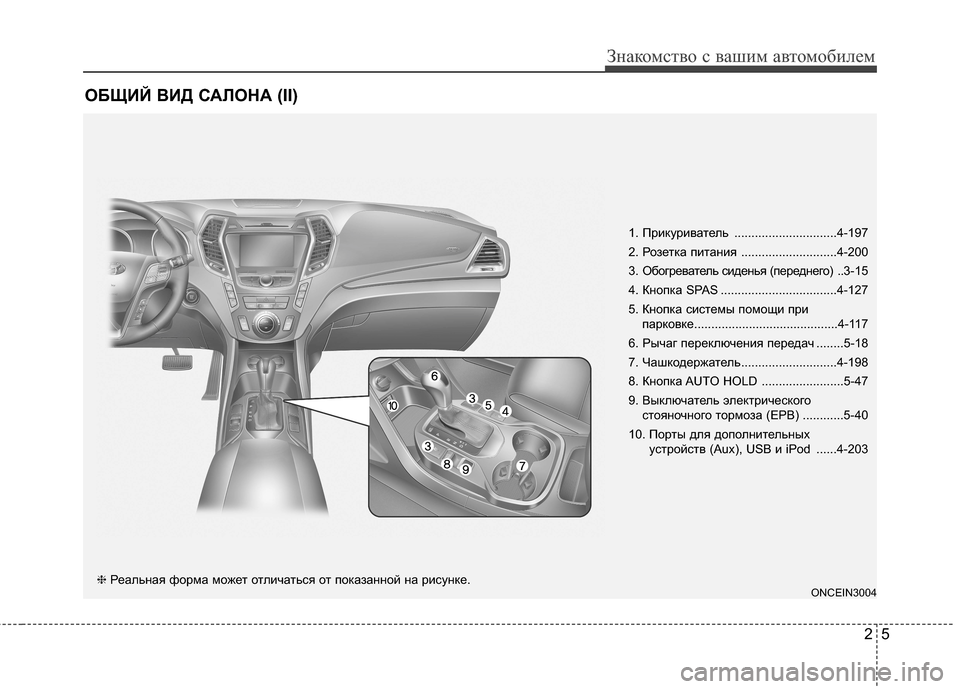

ОБЩИЙ ВИД САЛОНА (II)
1. Прикуриватель ..............................4-197
2. Розетка питания ............................4-200
3. Обогреватель сиденья (переднего) ..3-15
4. Кнопка SPAS ..................................4-127
5. Кнопка системы помощи при
парковке..........................................4-117
6. Рычаг переключения передач ........5-18
7. Чашкодержатель............................4-198
8. Кнопка AUTO HOLD ........................5-47
9. Выключатель электрического
стояночного тормоза (EPB) ............5-40
10. Порты для дополнительных
устройств (Aux), USB и iPod ......4-203
ONCEIN3004❈Реальная форма может отличаться от показанной на рисунке.

Знакомство с вашим автомобилем
6 2

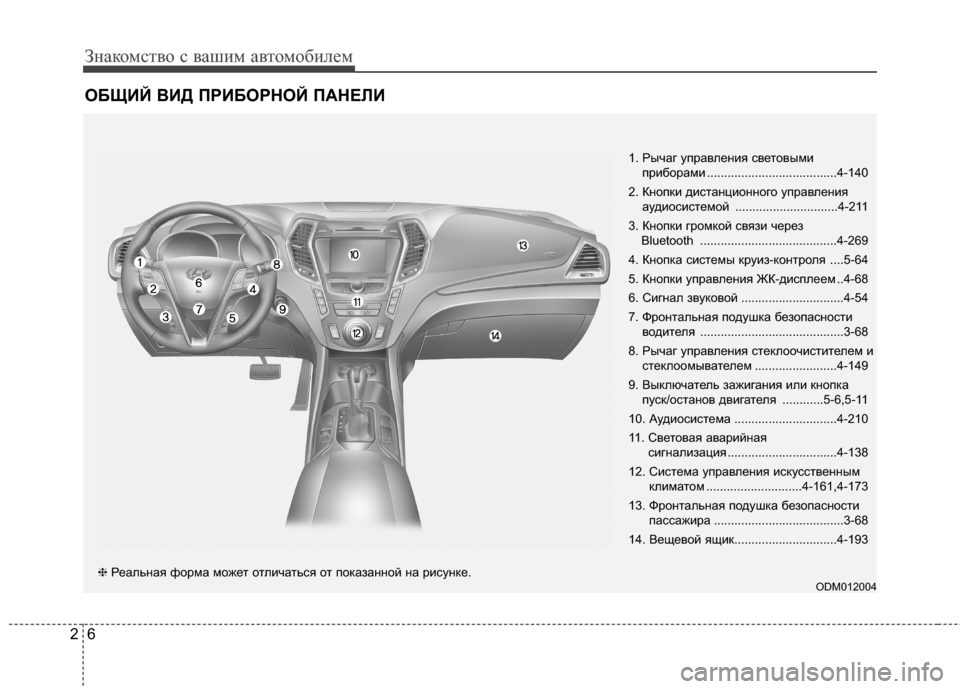

ОБЩИЙ ВИД ПРИБОРНОЙ ПАНЕЛИ
1. Рычаг управления световыми
приборами ......................................4-140
2. Кнопки дистанционного управления
аудиосистемой ..............................4-211
3. Кнопки громкой связи через
Bluetooth ........................................4-269
4. Кнопка системы круиз-контроля ....5-64
5. Кнопки управления ЖК-дисплеем ..4-68
6. Сигнал звуковой ..............................4-54
7. Фронтальная подушка безопасности
водителя ..........................................3-68
8. Рычаг управления стеклоочистителем и
стеклоомывателем ........................4-149
9. Выключатель зажигания или кнопка
пуск/останов двигателя ............5-6,5-11
10. Аудиосистема ..............................4-210
11. Световая аварийная
сигнализация ................................4-138
12. Система управления искусственным
климатом ............................4-161,4-173
13. Фронтальная подушка безопасности
пассажира ......................................3-68
14. Вещевой ящик..............................4-193
ODM012004❈Реальная форма может отличаться от показанной на рисунке.

27
Знакомство с вашим автомобилем

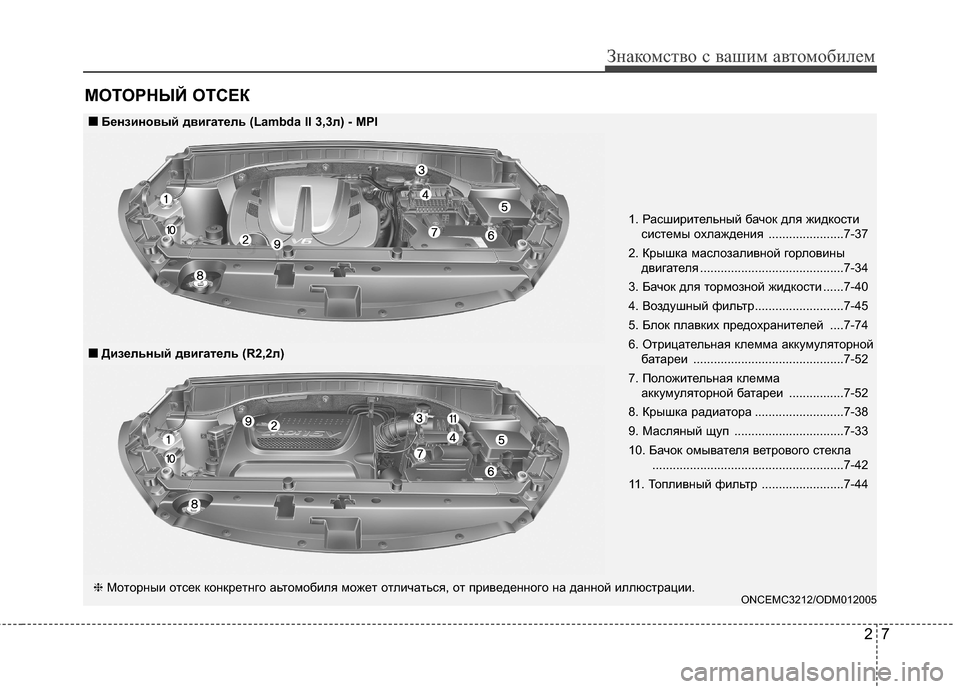

МОТОРНЫЙ ОТСЕК
1. Расширительный бачок для жидкости
системы охлаждения ......................7-37
2. Крышка маслозаливной горловины
двигателя ..........................................7-34
3. Бачок для тормозной жидкости ......7-40
4. Воздушный фильтр..........................7-45
5. Блок плавких предохранителей ....7-74
6. Отрицательная клемма аккумуляторной
батареи ............................................7-52
7. Положительная клемма
аккумуляторной батареи ................7-52
8. Крышка радиатора ..........................7-38
9. Масляный щуп ................................7-33
10. Бачок омывателя ветрового стекла
........................................................7-42
11. Топливный фильтр ........................7-44
ONCEMC3212/ODM012005
■ ■
Дизельный двигатель (R2,2л)
❈Moтopныи oтceк кoнкpeтнгo aьтoмoбиля мoжeт oтличaтьcя, oт пpивeдeннoгo нa дaннoй иллюcтpaции.
■ ■
Бензиновый двигатель (Lambda II 3,3л) - MPI

Системы безопасности автомобиля
Сиденье. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-2
• Регулировка переднего сиденья - механическая . 3-6
• Регулировка переднего сиденья -
электроприводом . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-7
• Система памяти положений сиденья водителя . . 3-10
• Подголовник (Переднее сиденье) . . . . . . . . . . . . . . 3-12
• Обогреватель сиденья . . . . . . . . . . . . . . . . . . . . . . . 3-15
• Охлаждение сиденья
(сиденье с воздушной вентиляцией) . . . . . . . . . . 3-16
• Карман спинки сиденья . . . . . . . . . . . . . . . . . . . . . 3-17
• Регулировка заднего сиденья . . . . . . . . . . . . . . . . . 3-17
• Подголовник (Заднее сиденье) . . . . . . . . . . . . . . . . 3-26
• Подлокотник (Bтopoй pяд cидeний) . . . . . . . . . . . 3-28
• Обогреватель сиденья (сидения 2-го ряда) . . . . . 3-29
Ремни безопасности . . . . . . . . . . . . . . . . . . . . . . . 3-30
• Предупреждение о незастегнутых ремнях
безопасности . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-32
• Комбинированный поясно-плечевой ремень
безопасности . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-33
• Ремни безопасности с преднатяжителем . . . . . . . 3-36
• Меры предосторожности при использовании
ремней безопасности . . . . . . . . . . . . . . . . . . . . . . . . 3-40
• Уход за ремнями безопасности . . . . . . . . . . . . . . . . 3-43
Детское сиденье . . . . . . . . . . . . . . . . . . . . . . . . . . 3-45
• Использование детского кресла . . . . . . . . . . . . . . . 3-47• Фиксация детского кресла при помощи
привязного крепления . . . . . . . . . . . . . . . . . . . . . . 3-51
• Фиксация детского кресла системой ISOFIX и
системой привязного крепления . . . . . . . . . . . . . 3-52
Подушка безопасности -
система пассивной безопасности. . . . . . . . . . . 3-59
• Не устанавливайте детское удерживающее
устройство на сиденье переднего пассажира . . . 3-62
• Контрольная лампа и индикатор подушки
безопасности . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-62
• Компоненты и функции системы SRS . . . . . . . . . 3-64
• Фронтальная подушка безопасности водителя и
переднего пассажира . . . . . . . . . . . . . . . . . . . . . . . 3-68
• Боковая подушка безопасности . . . . . . . . . . . . . . . 3-74
• Шторка безопасности . . . . . . . . . . . . . . . . . . . . . . . . 3-76
• Уход за системой SRS . . . . . . . . . . . . . . . . . . . . . . . . 3-84
• Дополнительные меры предосторожности . . . . . 3-85
• Установка дополнительного оборудования или
модификация автомобиля с подушками
безопасности . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-86
• Предупреждающая этикетка подушек
безопасности . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-863

Системы безопасности автомобиля
2 3

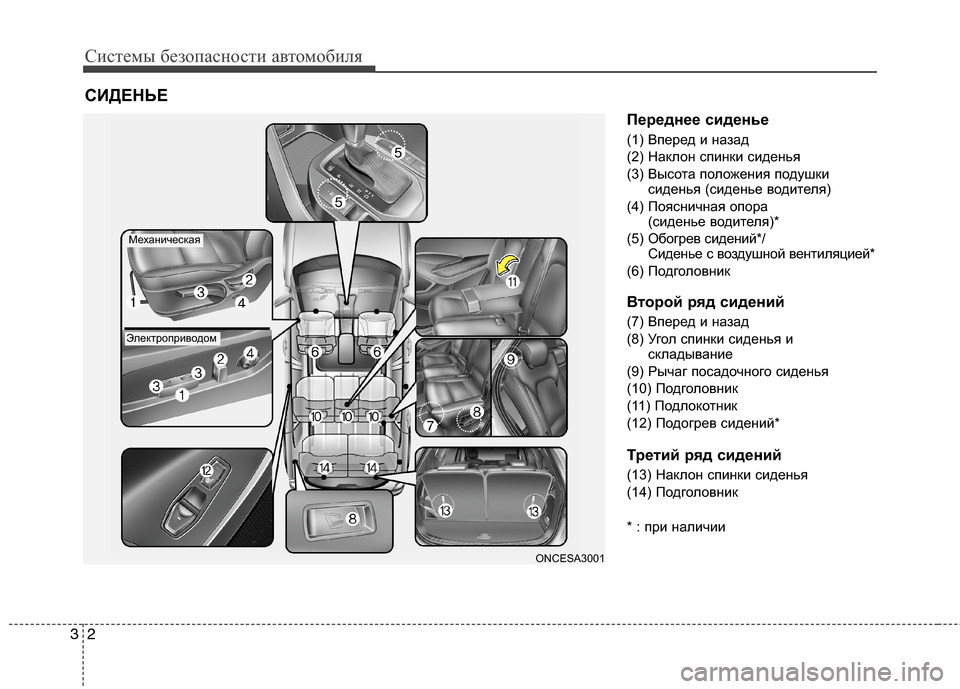

Переднее сиденье
(1) Вперед и назад
(2) Наклон спинки сиденья
(3) Высота положения подушки
сиденья (сиденье водителя)
(4) Поясничная опора
(сиденье водителя)*
(5) Обогрев сидений*/
Сиденье с воздушной вентиляцией*
(6) Подголовник
Второй ряд сидений
(7) Вперед и назад
(8) Угол спинки сиденья и
складывание
(9) Рычаг посадочного сиденья
(10) Подголовник
(11) Подлокотник
(12) Подогрев сидений*
Третий ряд сидений
(13) Наклон спинки сиденья
(14) Подголовник
* : при наличии
СИДЕНЬЕ
ONCESA3001
Механическая
Электроприводом

33
Системы безопасности автомобиля

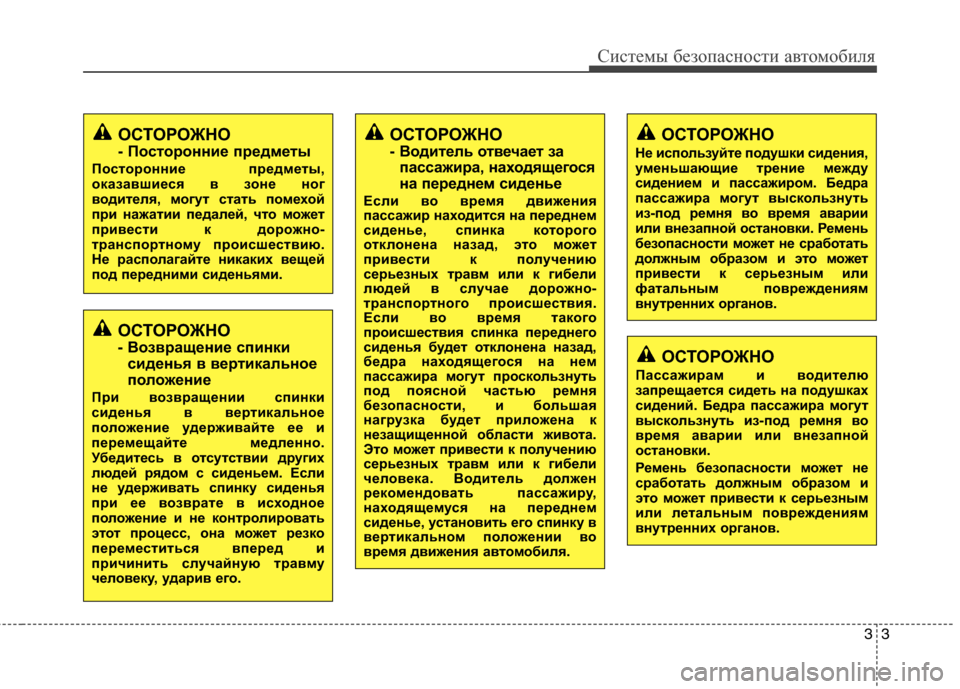

ОСТОРОЖНО
- Возвращение спинки
сиденья в вертикальное
положение
При возвращении спинки
сиденья в вертикальное
положение удерживайте ее и
перемещайте медленно.
Убедитесь в отсутствии других
людей рядом с сиденьем. Если
не удерживать спинку сиденья
при ее возврате в исходное
положение и не контролировать
этот процесс, она может резко
переместиться вперед и
причинить случайную травму
человеку, ударив его.
ОСТОРОЖНО
- Посторонние предметы
Посторонние предметы,
оказавшиеся в зоне ног
водителя, могут стать помехой
при нажатии педалей, что может
привести к дорожно-
транспортному происшествию.
Не располагайте никаких вещей
под передними сиденьями.
ОСТОРОЖНО
- Водитель отвечает за
пассажира, находящегося
на переднем сиденье
Если во время движения
пассажир находится на переднем
сиденье, спинка которого
отклонена назад, это может
привести к получению
серьезных травм или к гибели
людей в случае дорожно-
транспортного происшествия.
Если во время такого
происшествия спинка переднего
сиденья будет отклонена назад,
бедра находящегося на нем
пассажира могут проскользнуть
под поясной частью ремня
безопасности, и большая
нагрузка будет приложена к
незащищенной области живота.
Это может привести к получению
серьезных травм или к гибели
человека. Водитель должен
рекомендовать пассажиру,
находящемуся на переднем
сиденье, установить его спинку в
вертикальном положении во
время движения автомобиля.
ОСТОРОЖНО
Не используйте подушки сидения,
уменьшающие трение между
сидением и пассажиром. Бедра
пассажира могут выскользнуть
из-под ремня во время аварии
или внезапной остановки. Ремень
безопасности может не сработать
должным образом и это может
привести к серьезным или
фатальным повреждениям
внутренних органов.
ОСТОРОЖНО
Пассажирам и водителю
запрещается сидеть на подушках
сидений. Бедра пассажира могут
выскользнуть из-под ремня во
время аварии или внезапной
остановки.
Ремень безопасности может не
сработать должным образом и
это может привести к серьезным
или летальным повреждениям
внутренних органов.

Системы безопасности автомобиля
4 3

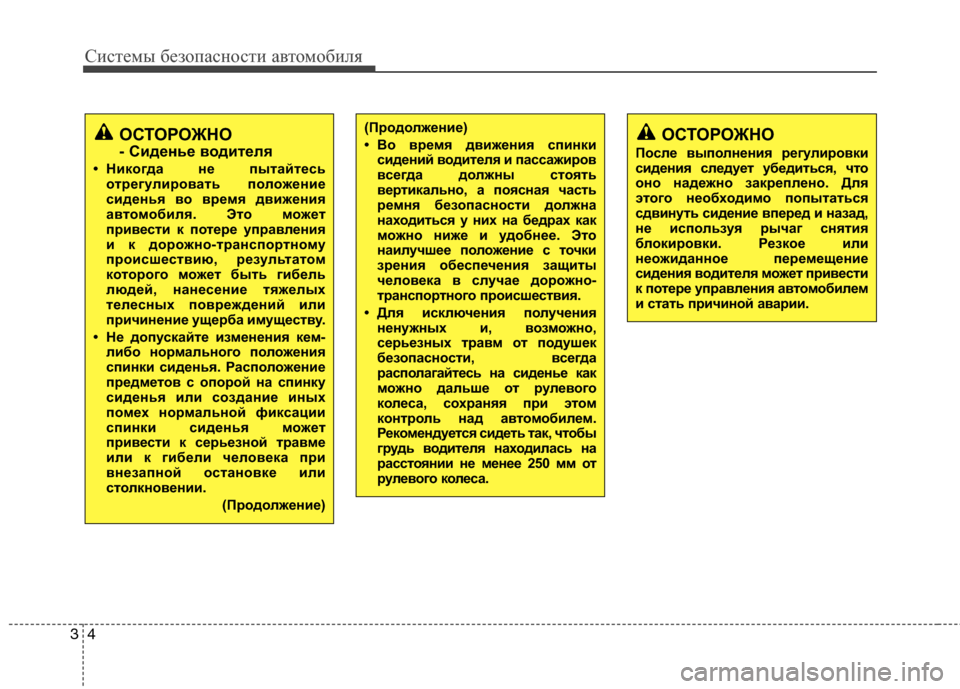

(Продолжение)
• Во время движения спинки
сидений водителя и пассажиров
всегда должны стоять
вертикально, а поясная часть
ремня безопасности должна
находиться у них на бедрах как
можно ниже и удобнее. Это
наилучшее положение с точки
зрения обеспечения защиты
человека в случае дорожно-
транспортного происшествия.
• Для исключения получения
ненужных и, возможно,
серьезных травм от подушек
безопасности, всегда
располагайтесь на сиденье как
можно дальше от рулевого
колеса, сохраняя при этом
контроль над автомобилем.
Рекомендуется сидеть так, чтобы
грудь водителя находилась на
расстоянии не менее 250 мм от
рулевого колеса.ОСТОРОЖНО
После выполнения регулировки
сидения следует убедиться, что
оно надежно закреплено. Для
этого необходимо попытаться
сдвинуть сидение вперед и назад,
не используя рычаг снятия
блокировки. Резкое или
неожиданное перемещение
сидения водителя может привести
к потере управления автомобилем
и стать причиной аварии.
ОСТОРОЖНО
- Сиденье водителя
• Никогда не пытайтесь
отрегулировать положение
сиденья во время движения
автомобиля. Это может
привести к потере управления
и к дорожно-транспортному
происшествию, результатом
которого может быть гибель
людей, нанесение тяжелых
телесных повреждений или
причинение ущерба имуществу.
• Не допускайте изменения кем-
либо нормального положения
спинки сиденья. Расположение
предметов с опорой на спинку
сиденья или создание иных
помех нормальной фиксации
спинки сиденья может
привести к серьезной травме
или к гибели человека при
внезапной остановке или
столкновении.
(Продолжение)
