2013 Hyundai Grand Santa Fe Инструкция по эксплуатации (in Russian)

Техническое обслуживание
70 7

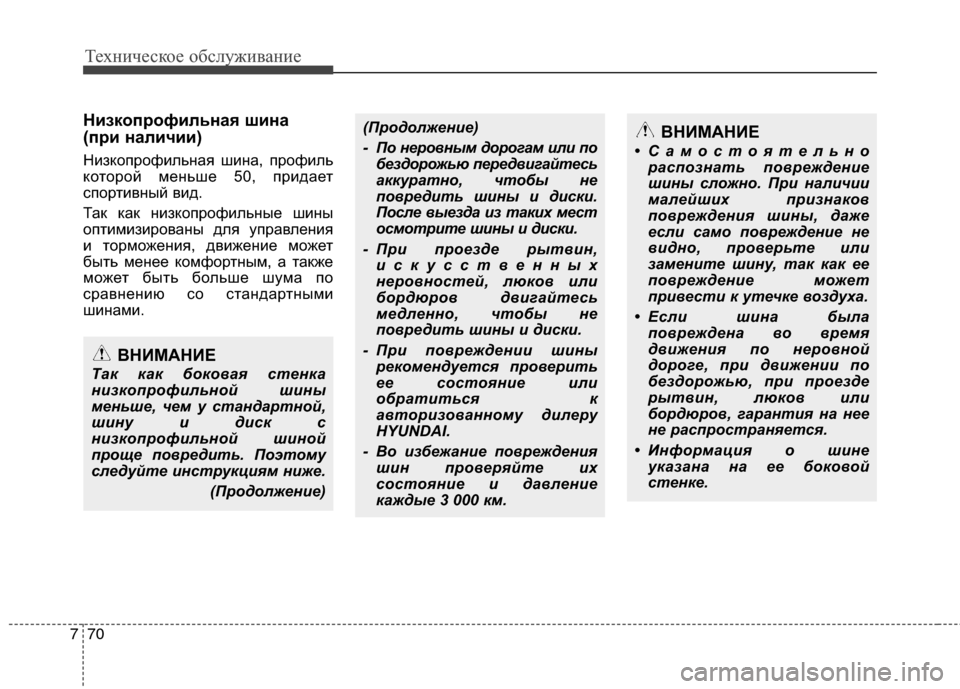

Низкопрофильная шина
(при наличии)
Низкопрофильная шина, профиль
которой меньше 50, придает
спортивный вид.
Так как низкопрофильные шины
оптимизированы для управления
и торможения, движение может
быть менее комфортным, а также
может быть больше шума по
сравнению со стандартными
шинами.
ВНИМАНИЕ
Так как боковая стенка
низкопрофильной шины
меньше, чем у стандартной,
шину и диск с
низкопрофильной шиной
проще повредить. Поэтому
следуйте инструкциям ниже.
(Продолжение)
(Продолжение)
- По неровным дорогам или по
бездорожью передвигайтесь
аккуратно, чтобы не
повредить шины и диски.
После выезда из таких мест
осмотрите шины и диски.
- При проезде рытвин,
искусственных
неровностей, люков или
бордюров двигайтесь
медленно, чтобы не
повредить шины и диски.
- При повреждении шины
рекомендуется проверить
ее состояние или
обратиться к
авторизованному дилеру
HYUNDAI.
- Во избежание повреждения
шин проверяйте их
состояние и давление
каждые 3 000 км.ВНИМАНИЕ
• Самостоятельно
распознать повреждение
шины сложно. При наличии
малейших признаков
повреждения шины, даже
если само повреждение не
видно, проверьте или
замените шину, так как ее
повреждение может
привести к утечке воздуха.
• Если шина была
повреждена во время
движения по неровной
дороге, при движении по
бездорожью, при проезде
рытвин, люков или
бордюров, гарантия на нее
не распространяется.
• Информация о шине
указана на ее боковой
стенке.

771
Техническое обслуживание

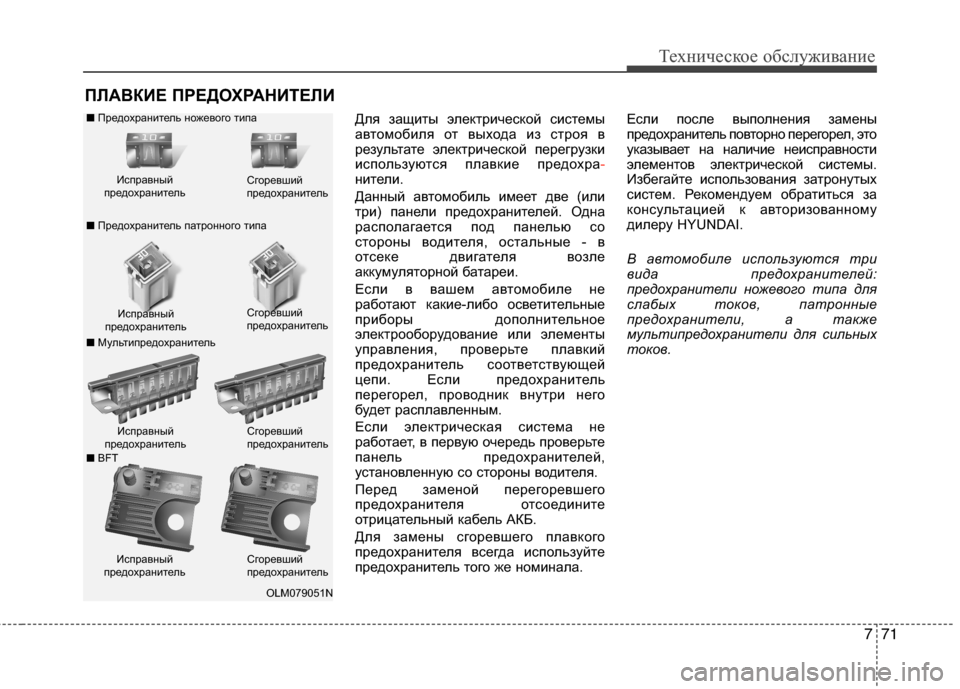

ПЛАВКИЕ ПРЕДОХРАНИТЕЛИ
Для защиты электрической системы
автомобиля от выхода из строя в
результате электрической перегрузки
используются плавкие предохра-
нители.
Данный автомобиль имеет две (или
три) панели предохранителей. Одна
располагается под панелью со
стороны водителя, остальные - в
отсеке двигателя возле
аккумуляторной батареи.
Если в вашем автомобиле не
работают какие-либо осветительные
приборы дополнительное
электрооборудование или элементы
управления, проверьте плавкий
предохранитель соответствующей
цепи. Если предохранитель
перегорел, проводник внутри него
будет расплавленным.
Если электрическая система не
работает, в первую очередь проверьте
панель предохранителей,
установленную со стороны водителя.
Перед заменой перегоревшего
предохранителя отсоедините
отрицательный кабель АКБ.
Для замены сгоревшего плавкого
предохранителя всегда используйте
предохранитель того же номинала.Если после выполнения замены
предохранитель повторно перегорел, это
указывает на наличие неисправности
элементов электрической системы.
Избегайте использования затронутых
систем. Рекомендуем обратиться за
консультацией к авторизованному
дилеру HYUNDAI.
В автомобиле используются три
вида предохранителей:
предохранители ножевого типа для
слабых токов, патронные
предохранители, а также
мультипредохранители для сильных
токов.
OLM079051N Исправный
предохранительИсправный
предохранитель ■Предохранитель ножевого типа
■Предохранитель патронного типа
■Мультипредохранитель
■BFTСгоревший
предохранитель
Сгоревший
предохранитель
Исправный
предохранительСгоревший
предохранитель
Исправный
предохранительСгоревший
предохранитель

Техническое обслуживание
72 7
✽
✽

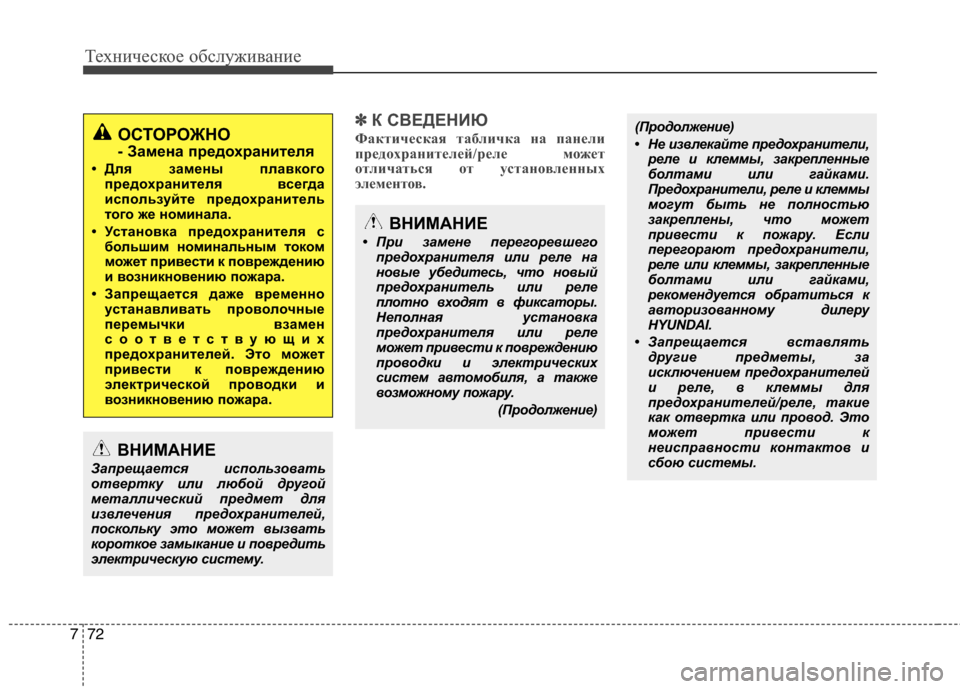

К СВЕДЕНИЮ
Фактическая табличка на панели
предохранителей/реле может
отличаться от установленных
элементов.ОСТОРОЖНО
- Замена предохранителя
• Для замены плавкого
предохранителя всегда
используйте предохранитель
того же номинала.
• Установка предохранителя с
большим номинальным током
может привести к повреждению
и возникновению пожара.
• Запрещается даже временно
устанавливать проволочные
перемычки взамен
соответствующих
предохранителей. Это может
привести к повреждению
электрической проводки и
возникновению пожара.
ВНИМАНИЕ
Запрещается использовать
отвертку или любой другой
металлический предмет для
извлечения предохранителей,
поскольку это может вызвать
короткое замыкание и повредить
электрическую систему.
ВНИМАНИЕ
• При замене перегоревшего
предохранителя или реле на
новые убедитесь, что новый
предохранитель или реле
плотно входят в фиксаторы.
Неполная установка
предохранителя или реле
может привести к повреждению
проводки и электрических
систем автомобиля, а также
возможному пожару.
(Продолжение)
(Продолжение)
• Не извлекайте предохранители,
реле и клеммы, закрепленные
болтами или гайками.
Предохранители, реле и клеммы
могут быть не полностью
закреплены, что может
привести к пожару. Если
перегорают предохранители,
реле или клеммы, закрепленные
болтами или гайками,
рекомендуется обратиться к
авторизованному дилеру
HYUNDAI.
• Запрещается вставлять
другие предметы, за
исключением предохранителей
и реле, в клеммы для
предохранителей/реле, такие
как отвертка или провод. Это
может привести к
неисправности контактов и
сбою системы.

773
Техническое обслуживание
Замена предохранителя,
установленного на внутренней
панели
1. Переведите ключ зажигания и все
другие выключатели в положение
“Выключено”.
2. Откройте крышку панели пре-
дохранителей.3. Извлеките подозреваемый
предохранитель, потянув его в
направлении под прямым углом к
панели. Для извлечения плавких
предохранителей из панели в
отсеке двигателя используйте
приспособление, входящее в
комплект поставки автомобиля.
4. Проверьте снятый предохранитель;
если он перегорел, замените его на
новый.
5. Вставьте новый плавкий
предохранитель с тем же
номинальным током и убедитесь, что
он надежно закреплен в зажимах.В случае неплотного контакта
рекомендуем обратиться к
авторизованному дилеру HYUNDAI.
При отсутствии запасных
предохранителей используйте
предохранители с тем же
номинальным током, установленные
в цепях устройств, которые не
являются обязательными для
работы автомобиля, таких как
прикуриватель.
Если фары или другие электрические
элементы не работают, а плавкие
предохранители на панели в салоне
автомобиля исправны, проверьте
панель плавких предохранителей в
отсеке двигателя. Если плавкий
предохранитель перегорел, его
следует заменить.
ODM072017
ODM072018

Техническое обслуживание
74 7

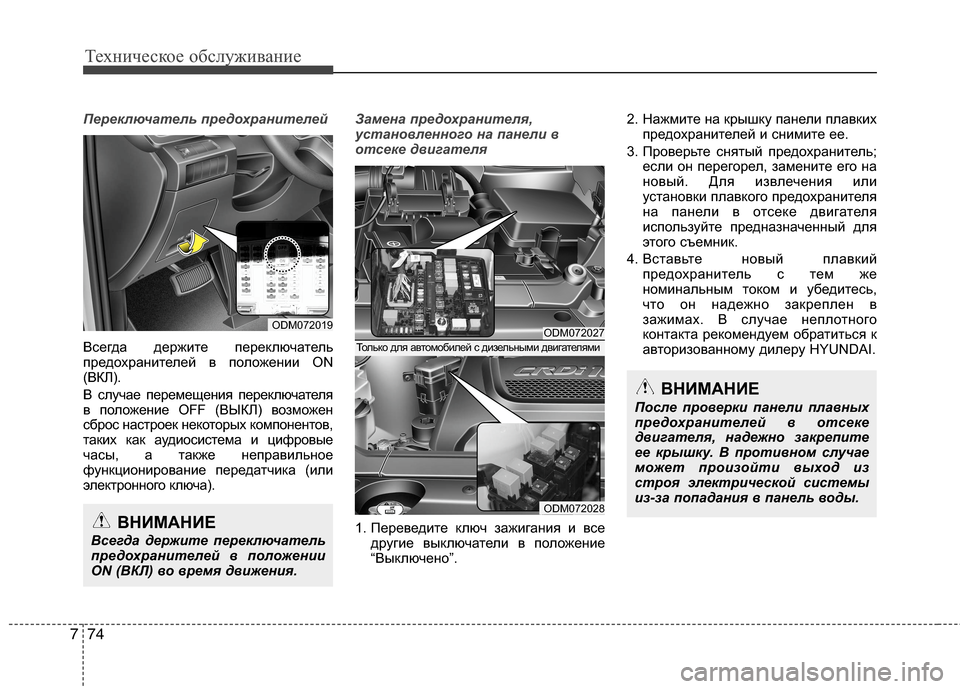

Переключатель предохранителей
Всегда держите переключатель
предохранителей в положении ON
(ВКЛ).
В случае перемещения переключателя
в положение OFF (ВЫКЛ) возможен
сброс настроек некоторых компонентов,
таких как аудиосистема и цифровые
часы, а также неправильное
функционирование передатчика (или
электронного ключа).Замена предохранителя,
установленного на панели в
отсеке двигателя
1. Переведите ключ зажигания и все
другие выключатели в положение
“Выключено”.2. Нажмите на крышку панели плавких
предохранителей и снимите ее.
3. Проверьте снятый предохранитель;
если он перегорел, замените его на
новый. Для извлечения или
установки плавкого предохранителя
на панели в отсеке двигателя
используйте предназначенный для
этого съемник.
4. Вставьте новый плавкий
предохранитель с тем же
номинальным током и убедитесь,
что он надежно закреплен в
зажимах. В случае неплотного
контакта рекомендуем обратиться к
авторизованному дилеру HYUNDAI.
ODM072019
ВНИМАНИЕ
Всегда держите переключатель
предохранителей в положении
ON (ВКЛ) во время движения.
ODM072027
ODM072028
Только для автомобилей с дизельными двигателями
ВНИМАНИЕ
После проверки панели плавных
предохранителей в отсеке
двигателя, надежно закрепите
ее крышку. В противном случае
может произойти выход из
строя электрической системы
из-за попадания в панель воды.

775
Техническое обслуживание

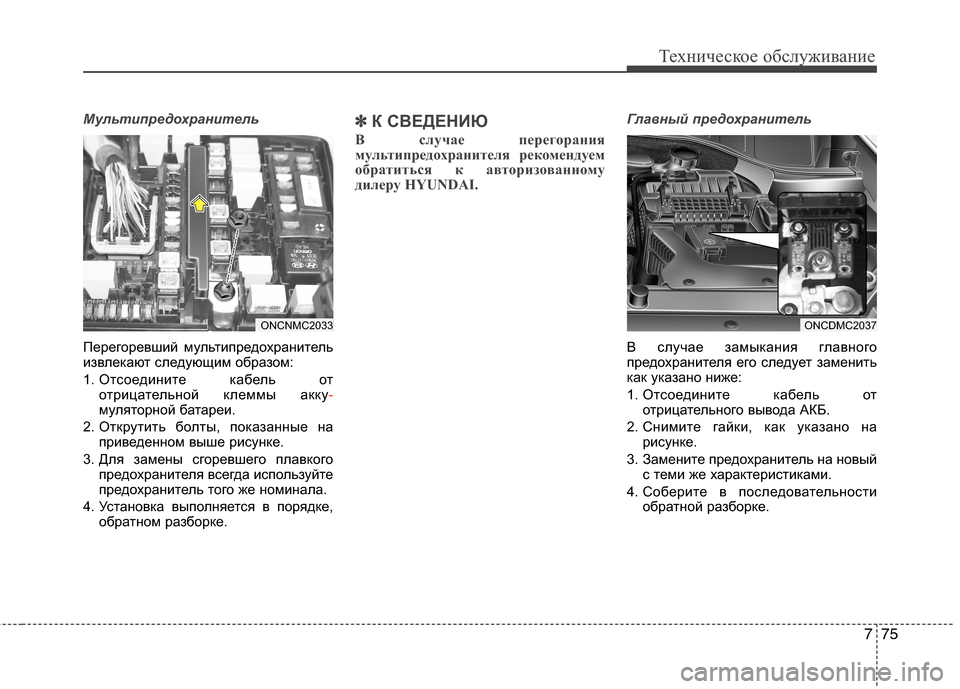

Мультипредохранитель
Перегоревший мультипредохранитель
извлекают следующим образом:
1. Отсоедините кабель от
отрицательной клеммы акку-
муляторной батареи.
2. Открутить болты, показанные на
приведенном выше рисунке.
3. Для замены сгоревшего плавкого
предохранителя всегда используйте
предохранитель того же номинала.
4. Установка выполняется в порядке,
обратном разборке.✽ ✽
К СВЕДЕНИЮ
В случае перегорания
мультипредохранителя рекомендуем
обратиться к авторизованному
дилеру HYUNDAI.
Главный предохранитель
В случае замыкания главного
предохранителя его следует заменить
как указано ниже:
1. Отсоедините кабель от
отрицательного вывода АКБ.
2. Снимите гайки, как указано на
рисунке.
3. Замените предохранитель на новый
с теми же характеристиками.
4. Соберите в последовательности
обратной разборке.
ONCNMC2033ONCDMC2037

Техническое обслуживание
76 7

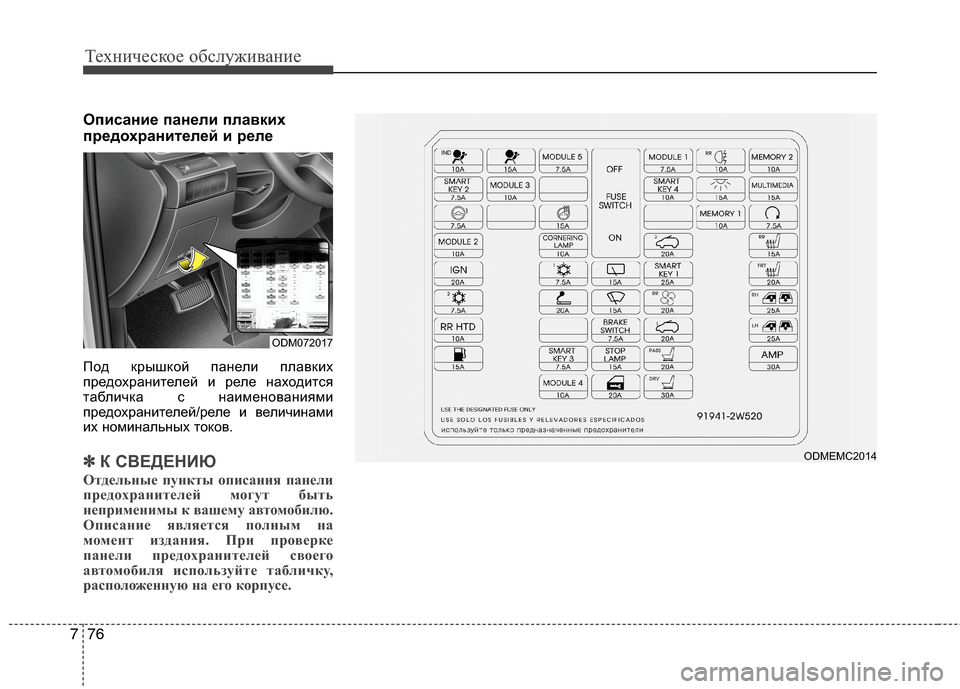

Описание панели плавких
предохранителей и реле
Под крышкой панели плавких
предохранителей и реле находится
табличка с наименованиями
предохранителей/реле и величинами
их номинальных токов.
✽ ✽
К СВЕДЕНИЮ
Отдельные пункты описания панели
предохранителей могут быть
неприменимы к вашему автомобилю.
Описание является полным на
момент издания. При проверке
панели предохранителей своего
автомобиля используйте табличку,
расположенную на его корпусе.
ODM072017
ODMEMC2014

777
Техническое обслуживание

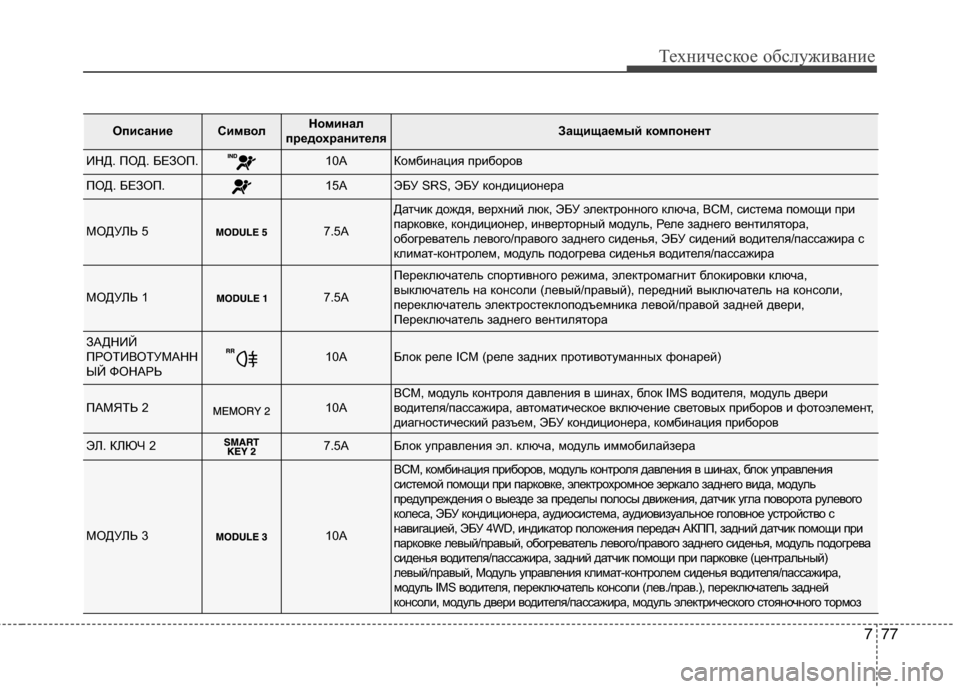

ОписаниеСимволНоминал
предохранителяЗащищаемый компонент
ИНД. ПОД. БЕЗОП.10AКомбинация приборов
ПОД. БЕЗОП.15AЭБУ SRS, ЭБУ кондиционера
МОДУЛЬ 57.5A
Датчик дождя, верхний люк, ЭБУ электронного ключа, BCM, система помощи при
парковке, кондиционер, инверторный модуль, Реле заднего вентилятора,
обогреватель левого/правого заднего сиденья, ЭБУ сидений водителя/пассажира с
климат-контролем, модуль подогрева сиденья водителя/пассажира
МОДУЛЬ 17.5A
Переключатель спортивного режима, электромагнит блокировки ключа,
выключатель на консоли (левый/правый), передний выключатель на консоли,
переключатель электростеклоподъемника левой/правой задней двери,
Переключатель заднего вентилятора
ЗАДНИЙ
ПРОТИВОТУМАНН
ЫЙ ФОНАРЬ10AБлок реле ICM (реле задних противотуманных фонарей)
ПАМЯТЬ 210ABCM, модуль контроля давления в шинах, блок IMS водителя, модуль двери
водителя/пассажира, автоматическое включение световых приборов и фотоэлемент,
диагностический разъем, ЭБУ кондиционера, комбинация приборов
ЭЛ. КЛЮЧ 27.5AБлок управления эл. ключа, модуль иммобилайзера
МОДУЛЬ 310A
BCM, комбинация приборов, модуль контроля давления в шинах, блок управления
системой помощи при парковке, электрохромное зеркало заднего вида, модуль
предупреждения о выезде за пределы полосы движения, датчик угла поворота рулевого
колеса, ЭБУ кондиционера, аудиосистема, аудиовизуальное головное устройство с
навигацией, ЭБУ 4WD, индикатор положения передач АКПП, задний датчик помощи при
парковке левый/правый, обогреватель левого/правого заднего сиденья, модуль подогрева
сиденья водителя/пассажира, задний датчик помощи при парковке (центральный)
левый/правый, Модуль управления климат-контролем сиденья водителя/пассажира,
модуль IMS водителя, переключатель консоли (лев./прав.), переключатель задней
консоли, модуль двери водителя/пассажира, модуль электрического стояночного тормоз
