2013 Hyundai Grand Santa Fe Инструкция по эксплуатации (in Russian)

447
Характеристики автомобиля
В случае извлечения ключа из замка
зажигания (электронный ключ:
выключение двигателя) и открывания
двери водителя при неполностью
закрытом верхнем люке звенит
предупредительный колокольчик в
течение примерно 7 с, а на ЖК-
дисплее отображается сообщение
"Люк открыт (Sunroof Open)".
Оставляя автомобиль без присмотра,

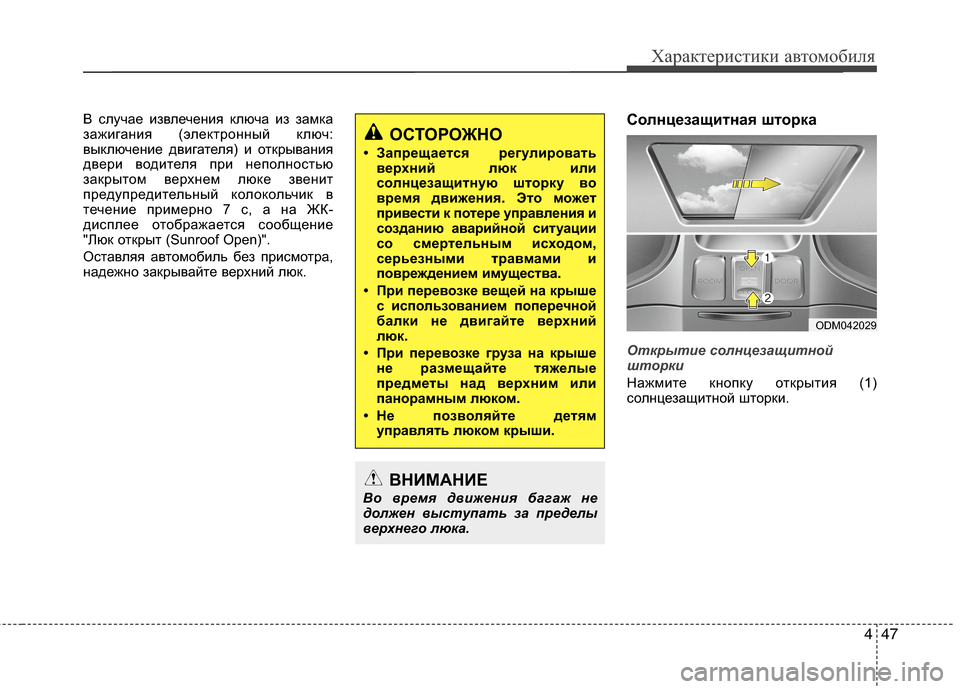

надежно закрывайте верхний люк.Солнцезащитная шторка
Открытие солнцезащитной
шторки
Нажмите кнопку открытия (1)
солнцезащитной шторки.
ОСТОРОЖНО
• Запрещается регулировать
верхний люк или
солнцезащитную шторку во
время движения. Это может
привести к потере управления и
созданию аварийной ситуации
со смертельным исходом,
серьезными травмами и
повреждением имущества.
• При перевозке вещей на крыше
с использованием поперечной
балки не двигайте верхний
люк.
• При перевозке груза на крыше
не размещайте тяжелые
предметы над верхним или
панорамным люком.
• Не позволяйте детям
управлять люком крыши.
ВНИМАНИЕ
Во время движения багаж не
должен выступать за пределы
верхнего люка.
ODM042029

Характеристики автомобиля
48 4

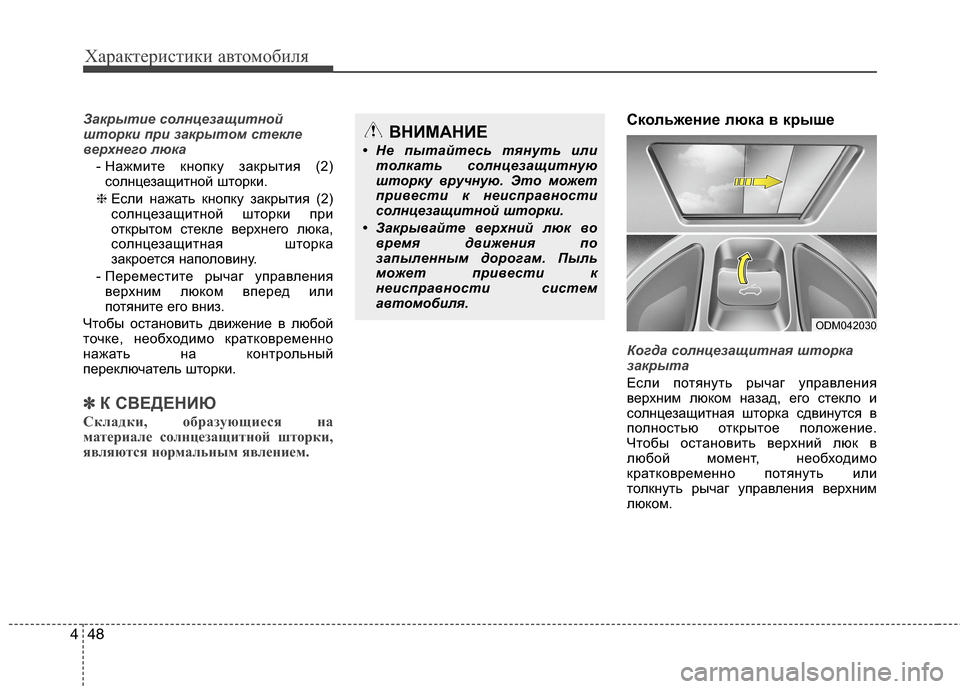

Закрытие солнцезащитной
шторки при закрытом стекле
верхнего люка
- Нажмите кнопку закрытия (2)
солнцезащитной шторки.
❈Если нажать кнопку закрытия (2)
солнцезащитной шторки при
открытом стекле верхнего люка,
солнцезащитная шторка
закроется наполовину.
- Переместите рычаг управления
верхним люком вперед или
потяните его вниз.
Чтобы остановить движение в любой
точке, необходимо кратковременно
нажать на контрольный
переключатель шторки.
✽ ✽
К СВЕДЕНИЮ
Складки, образующиеся на
материале солнцезащитной шторки,
являются нормальным явлением.
Скольжение люка в крыше
Когда солнцезащитная шторка
закрыта
Если потянуть рычаг управления
верхним люком назад, его стекло и
солнцезащитная шторка сдвинутся в
полностью открытое положение.
Чтобы остановить верхний люк в
любой момент, необходимо
кратковременно потянуть или
толкнуть рычаг управления верхним
люком.
ODM042030
ВНИМАНИЕ
• Не пытайтесь тянуть или
толкать солнцезащитную
шторку вручную. Это может
привести к неисправности
солнцезащитной шторки.
• Закрывайте верхний люк во
время движения по
запыленным дорогам. Пыль
может привести к
неисправности систем
автомобиля.

449
Характеристики автомобиля

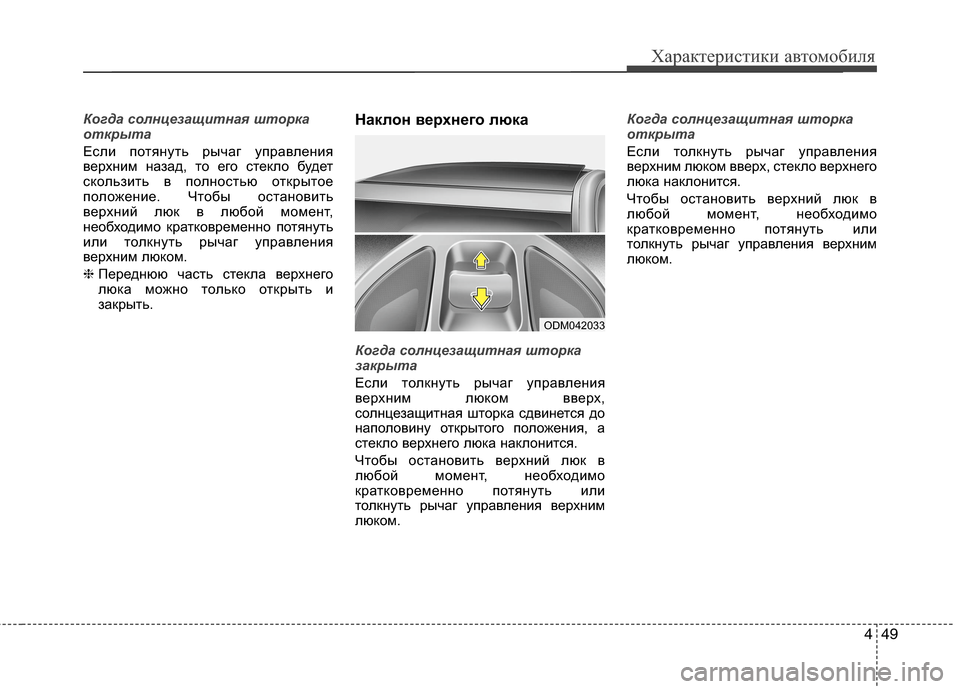

Когда солнцезащитная шторка
открыта
Если потянуть рычаг управления
верхним назад, то его стекло будет
скользить в полностью открытое
положение. Чтобы остановить
верхний люк в любой момент,
необходимо кратковременно потянуть
или толкнуть рычаг управления
верхним люком.
❈Переднюю часть стекла верхнего
люка можно только открыть и
закрыть.Наклон верхнего люка
Когда солнцезащитная шторка
закрыта
Если толкнуть рычаг управления
верхним люком вверх,
солнцезащитная шторка сдвинется до
наполовину открытого положения, а
стекло верхнего люка наклонится.
Чтобы остановить верхний люк в
любой момент, необходимо
кратковременно потянуть или
толкнуть рычаг управления верхним
люком.Когда солнцезащитная шторка
открыта
Если толкнуть рычаг управления
верхним люком вверх, стекло верхнего
люка наклонится.
Чтобы остановить верхний люк в
любой момент, необходимо
кратковременно потянуть или
толкнуть рычаг управления верхним
люком.
ODM042033

Характеристики автомобиля
50 4

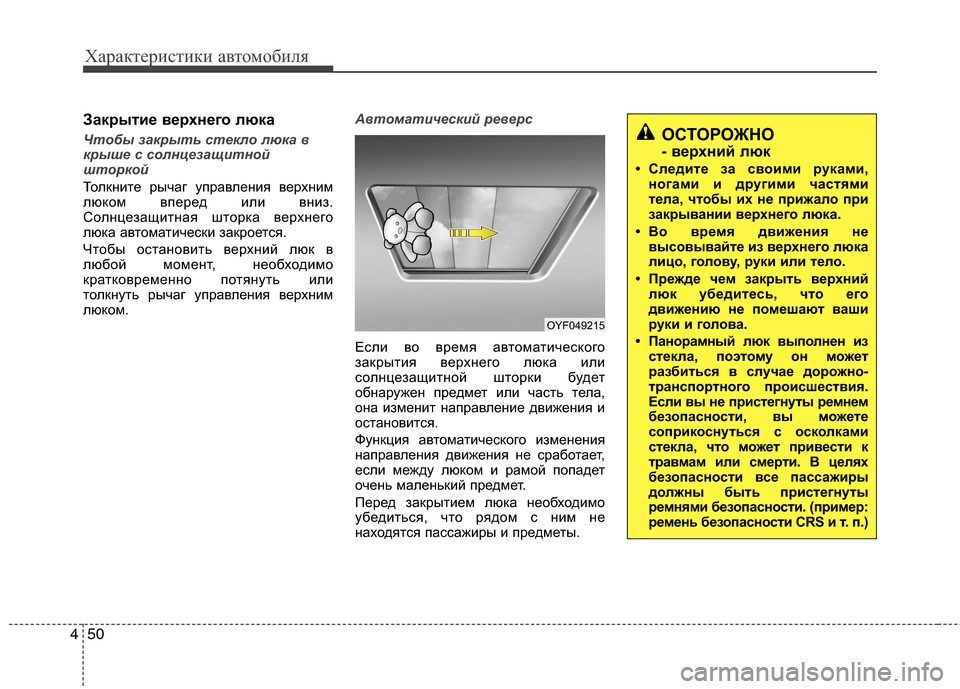

Закрытие верхнего люка
Чтобы закрыть стекло люка в
крыше с солнцезащитной
шторкой
Толкните рычаг управления верхним
люком вперед или вниз.
Солнцезащитная шторка верхнего
люка автоматически закроется.
Чтобы остановить верхний люк в
любой момент, необходимо
кратковременно потянуть или
толкнуть рычаг управления верхним
люком.Автоматический реверс
Если во время автоматического
закрытия верхнего люка или
солнцезащитной шторки будет
обнаружен предмет или часть тела,
она изменит направление движения и
остановится.
Функция автоматического изменения
направления движения не сработает,
если между люком и рамой попадет
очень маленький предмет.
Перед закрытием люка необходимо
убедиться, что рядом с ним не
находятся пассажиры и предметы.ОСТОРОЖНО
- верхний люк
• Следите за своими руками,
ногами и другими частями
тела, чтобы их не прижало при
закрывании верхнего люка.
• Во время движения не
высовывайте из верхнего люка
лицо, голову, руки или тело.
• Прежде чем закрыть верхний
люк убедитесь, что его
движению не помешают ваши
руки и голова.
• Панорамный люк выполнен из
стекла, поэтому он может
разбиться в случае дорожно-
транспортного происшествия.
Если вы не пристегнуты ремнем
безопасности, вы можете
соприкоснуться с осколками
стекла, что может привести к
травмам или смерти. В целях
безопасности все пассажиры
должны быть пристегнуты
ремнями безопасности. (пример:
ремень безопасности CRS и т. п.)
OYF049215

451
Характеристики автомобиля

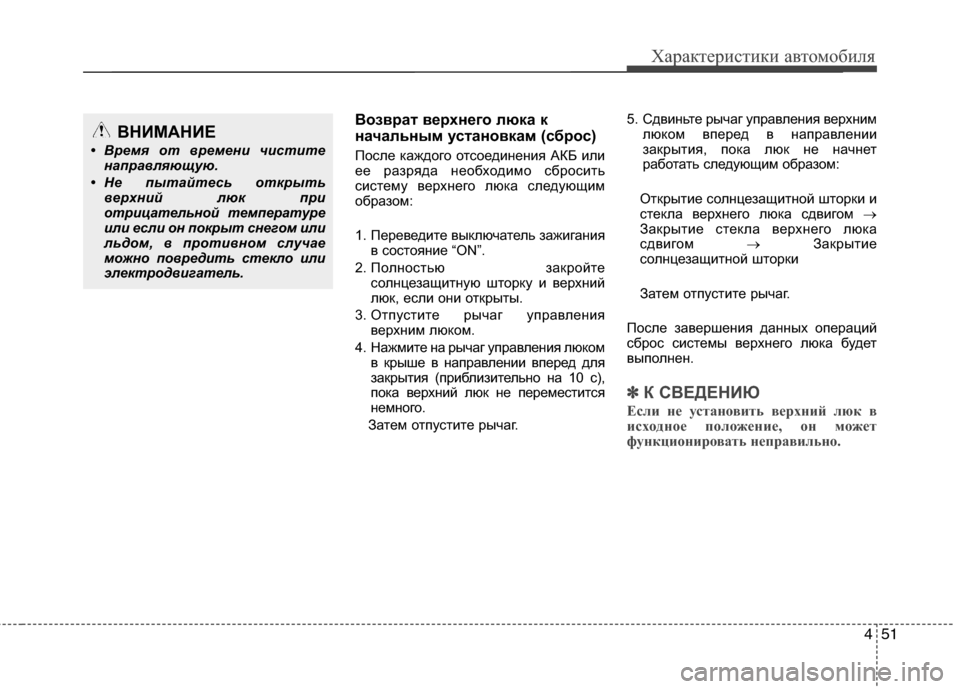

Возврат верхнего люка к
начальным установкам (сброс)
После каждого отсоединения АКБ или
ее разряда необходимо сбросить
систему верхнего люка следующим
образом:
1. Переведите выключатель зажигания
в состояние “ON”.
2. Полностью закройте
солнцезащитную шторку и верхний
люк, если они открыты.
3. Отпустите рычаг управления
верхним люком.
4. Нажмите на рычаг управления люком
в крыше в направлении вперед для
закрытия (приблизительно на 10 с),
пока верхний люк не переместится
немного.
Затем отпустите рычаг.5. Сдвиньте рычаг управления верхним
люком вперед в направлении
закрытия, пока люк не начнет
работать следующим образом:
Открытие солнцезащитной шторки и
стекла верхнего люка сдвигом →
Закрытие стекла верхнего люка
сдвигом →Закрытие
солнцезащитной шторки
Затем отпустите рычаг.
После завершения данных операций
сброс системы верхнего люка будет
выполнен.
✽ ✽
К СВЕДЕНИЮ
Если не установить верхний люк в
исходное положение, он может
функционировать неправильно.
ВНИМАНИЕ
• Время от времени чистите
направляющую.
• Не пытайтесь открыть
верхний люк при
отрицательной температуре
или если он покрыт снегом или
льдом, в противном случае
можно повредить стекло или
электродвигатель.

Характеристики автомобиля
52 4

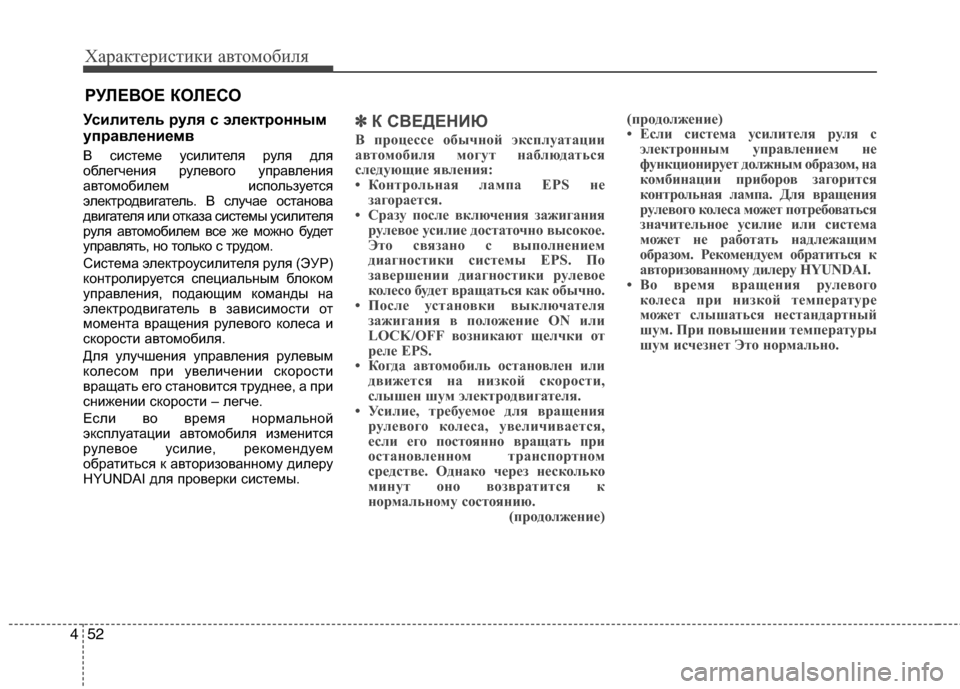

Усилитель руля с электронным
управлениемв
В системе усилителя руля для
облегчения рулевого управления
автомобилем используется
электродвигатель. В случае останова
двигателя или отказа системы усилителя
руля автомобилем все же можно будет
управлять, но только с трудом.
Система электроусилителя руля (ЭУР)
контролируется специальным блоком
управления, подающим команды на
электродвигатель в зависимости от
момента вращения рулевого колеса и
скорости автомобиля.
Для улучшения управления рулевым
колесом при увеличении скорости
вращать его становится труднее, а при
снижении скорости – легче.
Если во время нормальной
эксплуатации автомобиля изменится
рулевое усилие, рекомендуем
обратиться к авторизованному дилеру
HYUNDAI для проверки системы.
✽ ✽
К СВЕДЕНИЮ
В процессе обычной эксплуатации
автомобиля могут наблюдаться
следующие явления:
• Контрольная лампа EPS не
загорается.
• Сразу после включения зажигания
рулевое усилие достаточно высокое.
Это связано с выполнением
диагностики системы EPS. По
завершении диагностики рулевое
колесо будет вращаться как обычно.
• После установки выключателя
зажигания в положение ON или
LOCK/OFF возникают щелчки от
реле EPS.
• Когда автомобиль остановлен или
движется на низкой скорости,
слышен шум электродвигателя.
• Усилие, требуемое для вращения
рулевого колеса, увеличивается,
если его постоянно вращать при
остановленном транспортном
средстве. Однако через несколько
минут оно возвратится к
нормальному состоянию.
(продолжение)(продолжение)
• Если система усилителя руля с
электронным управлением не
функционирует должным образом, на
комбинации приборов загорится
контрольная лампа. Для вращения
рулевого колеса может потребоваться
значительное усилие или система
может не работать надлежащим
образом. Рекомендуем обратиться к
авторизованному дилеру HYUNDAI.
• Во время вращения рулевого
колеса при низкой температуре
может слышаться нестандартный
шум. При повышении температуры
шум исчезнет Это нормально.
РУЛЕВОЕ КОЛЕСО

453
Характеристики автомобиля

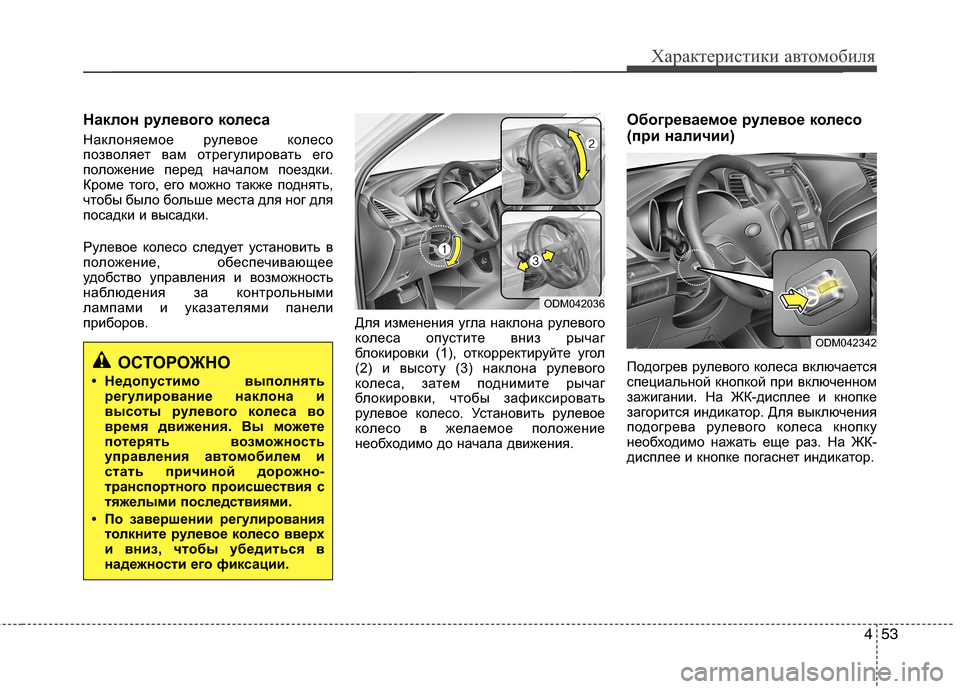

Наклон рулевого колеса
Наклоняемое рулевое колесо
позволяет вам отрегулировать его
положение перед началом поездки.
Кроме того, его можно также поднять,
чтобы было больше места для ног для
посадки и высадки.
Рулевое колесо следует установить в
положение, обеспечивающее
удобство управления и возможность
наблюдения за контрольными
лампами и указателями панели
приборов.
Для изменения угла наклона рулевого
колеса опустите вниз рычаг
блокировки (1), откорректируйте угол
(2) и высоту (3) наклона рулевого
колеса, затем поднимите рычаг
блокировки, чтобы зафиксировать
рулевое колесо. Установить рулевое
колесо в желаемое положение
необходимо до начала движения.
Обогреваемое рулевое колесо
(при наличии)
Подогрев рулевого колеса включается
специальной кнопкой при включенном
зажигании. На ЖК-дисплее и кнопке
загорится индикатор. Для выключения
подогрева рулевого колеса кнопку
необходимо нажать еще раз. На ЖК-
дисплее и кнопке погаснет индикатор.ОСТОРОЖНО
• Недопустимо выполнять
регулирование наклона и
высоты рулевого колеса во
время движения. Вы можете
потерять возможность
управления автомобилем и
стать причиной дорожно-
транспортного происшествия с
тяжелыми последствиями.
• По завершении регулирования
толкните рулевое колесо вверх
и вниз, чтобы убедиться в
надежности его фиксации.
ODM042036
ODM042342

Характеристики автомобиля
54 4
✽
✽
К СВЕДЕНИЮ
Приблизительно через 30 минут
после включения подогрев рулевого
колеса выключится автоматически.

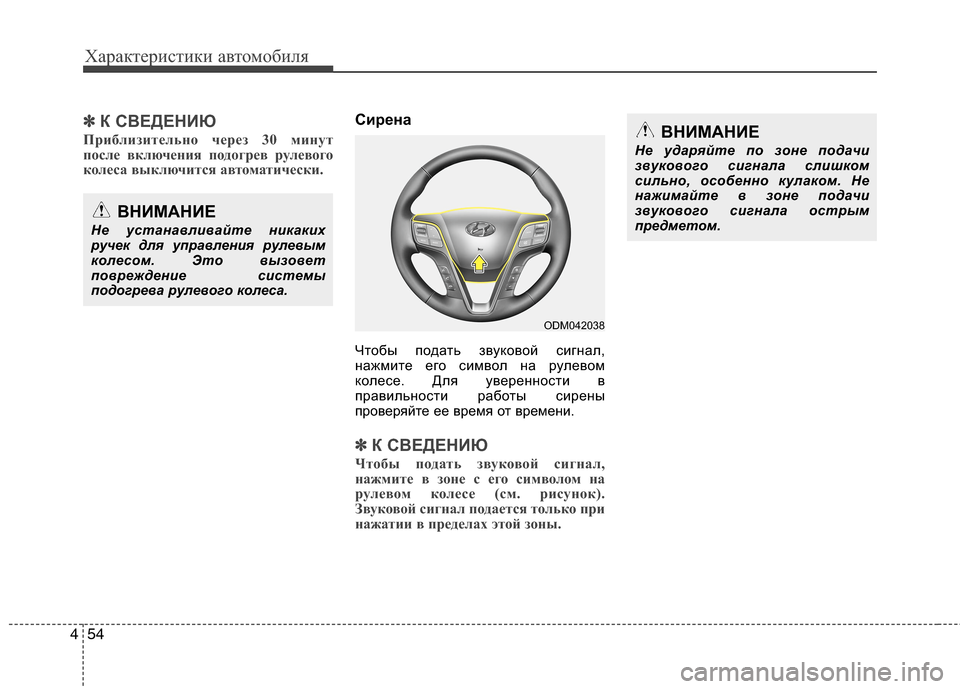

Сирена
Чтобы подать звуковой сигнал,
нажмите его символ на рулевом
колесе. Для уверенности в
правильности работы сирены
проверяйте ее время от времени.
✽ ✽
К СВЕДЕНИЮ
Чтобы подать звуковой сигнал,
нажмите в зоне с его символом на
рулевом колесе (см. рисунок).
Звуковой сигнал подается только при
нажатии в пределах этой зоны.
ВНИМАНИЕ
Не устанавливайте никаких
ручек для управления рулевым
колесом. Это вызовет
повреждение системы
подогрева рулевого колеса.
ODM042038
ВНИМАНИЕ
Не ударяйте по зоне подачи
звукового сигнала слишком
сильно, особенно кулаком. Не
нажимайте в зоне подачи
звукового сигнала острым
предметом.
