2013 Hyundai Grand Santa Fe Инструкция по эксплуатации (in Russian)

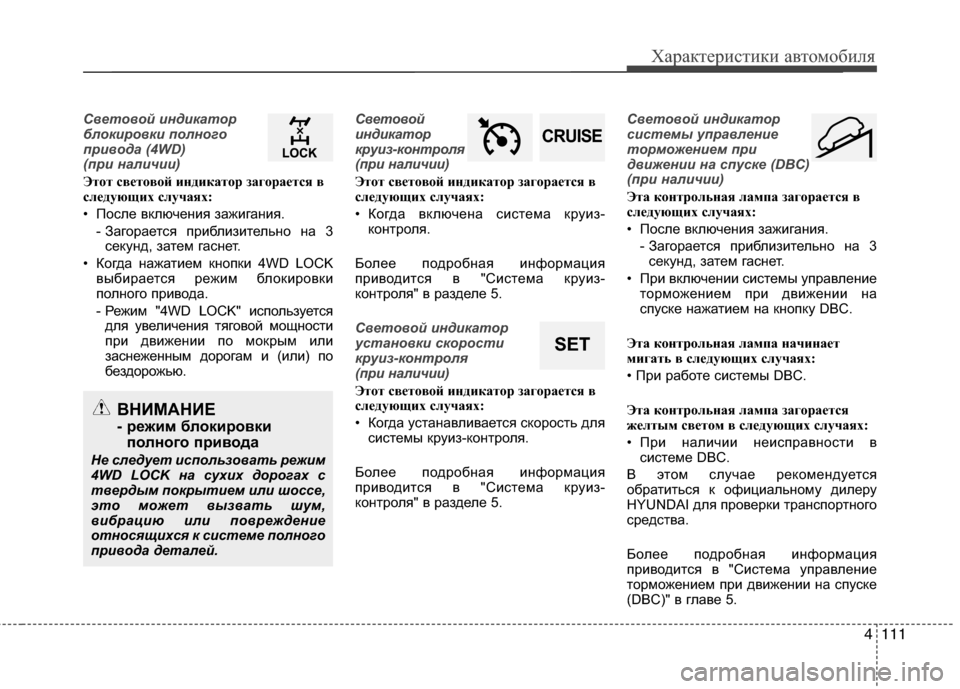

4111
Характеристики автомобиля
Световой индикатор
блокировки полного
привода (4WD)
(при наличии)
Этот световой индикатор загорается в
следующих случаях:
• После включения зажигания.
- Загорается приблизительно на 3
секунд, затем гаснет.
• Когда нажатием кнопки 4WD LOCK
выбирается режим блокировки
полного привода.
- Режим "4WD LOCK" используется
для увеличения тяговой мощности
при движении по мокрым или
заснеженным дорогам и (или) по
бездорожью.Световой
индикатор
круиз-контроля
(при наличии)
Этот световой индикатор загорается в
следующих случаях:
• Когда включена система круиз-
контроля.
Более подробная информация
приводится в "Система круиз-
контроля" в разделе 5.
Световой индикатор
установки скорости
круиз-контроля
(при наличии)
Этот световой индикатор загорается в
следующих случаях:
• Когда устанавливается скорость для
системы круиз-контроля.
Более подробная информация
приводится в "Система круиз-
контроля" в разделе 5.Световой индикатор
системы управление
торможением при
движении на спуске (DBC)
(при наличии)
Эта контрольная лампа загорается в
следующих случаях:
• После включения зажигания.
- Загорается приблизительно на 3
секунд, затем гаснет.
• При включении системы управление
торможением при движении на
спуске нажатием на кнопку DBC.
Эта контрольная лампа начинает
мигать в следующих случаях:
• При работе системы DBC.
Эта контрольная лампа загорается
желтым светом в следующих случаях:
• При наличии неисправности в
системе DBC.
В этом случае рекомендуется
обратиться к официальному дилеру
HYUNDAI для проверки транспортного
средства.
Более подробная информация
приводится в "Система управление
торможением при движении на спуске
(DBC)" в главе 5.
CRUISE
SET
ВНИМАНИЕ
- режим блокировки
полного привода
Не следует использовать режим
4WD LOCK на сухих дорогах с
твердым покрытием или шоссе,
это может вызвать шум,
вибрацию или повреждение
относящихся к системе полного
привода деталей.

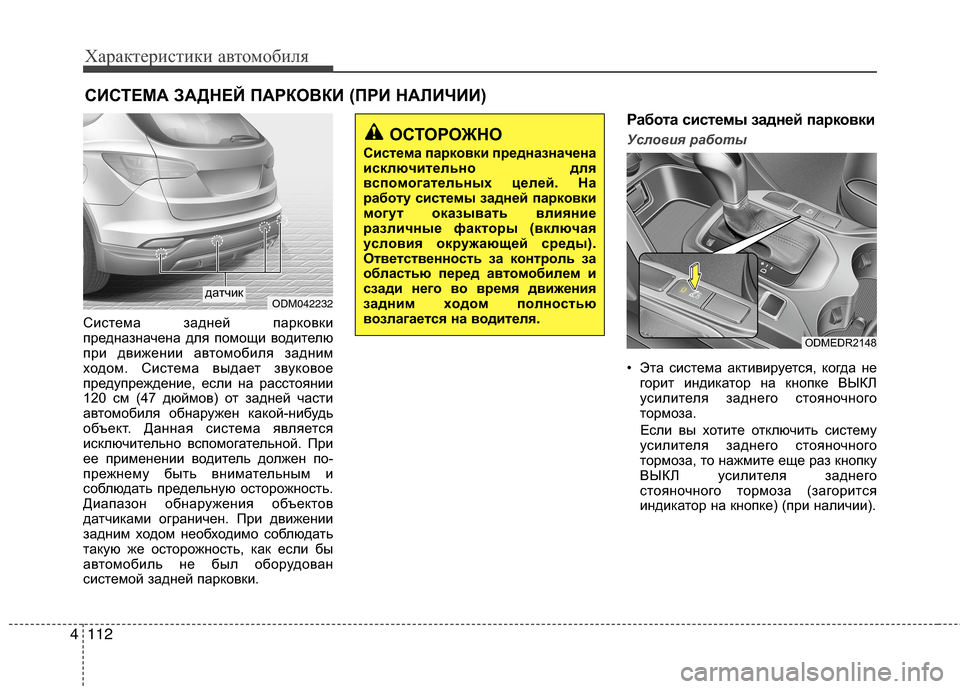

Характеристики автомобиля
112 4
Система задней парковки
предназначена для помощи водителю
при движении автомобиля задним
ходом. Система выдает звуковое
предупреждение, если на расстоянии
120 см (47 дюймов) от задней части
автомобиля обнаружен какой-нибудь
объект. Данная система является
исключительно вспомогательной. При
ее применении водитель должен по-
прежнему быть внимательным и
соблюдать предельную осторожность.
Диапазон обнаружения объектов
датчиками ограничен. При движении
задним ходом необходимо соблюдать
такую же осторожность, как если бы
автомобиль не был оборудован
системой задней парковки.
Работа системы задней парковки
Условия работы
• Эта система активируется, когда не
горит индикатор на кнопке ВЫКЛ
усилителя заднего стояночного
тормоза.
Если вы хотите отключить систему
усилителя заднего стояночного
тормоза, то нажмите еще раз кнопку
ВЫКЛ усилителя заднего
стояночного тормоза (загорится
индикатор на кнопке) (при наличии).
СИСТЕМА ЗАДНЕЙ ПАРКОВКИ (ПРИ НАЛИЧИИ)
ОСТОРОЖНО
Система парковки предназначена
исключительно для
вспомогательных целей. На
работу системы задней парковки
могут оказывать влияние
различные факторы (включая
условия окружающей среды).
Ответственность за контроль за
областью перед автомобилем и
сзади него во время движения
задним ходом полностью
возлагается на водителя.
ODM042232дaтчик
ODMEDR2148

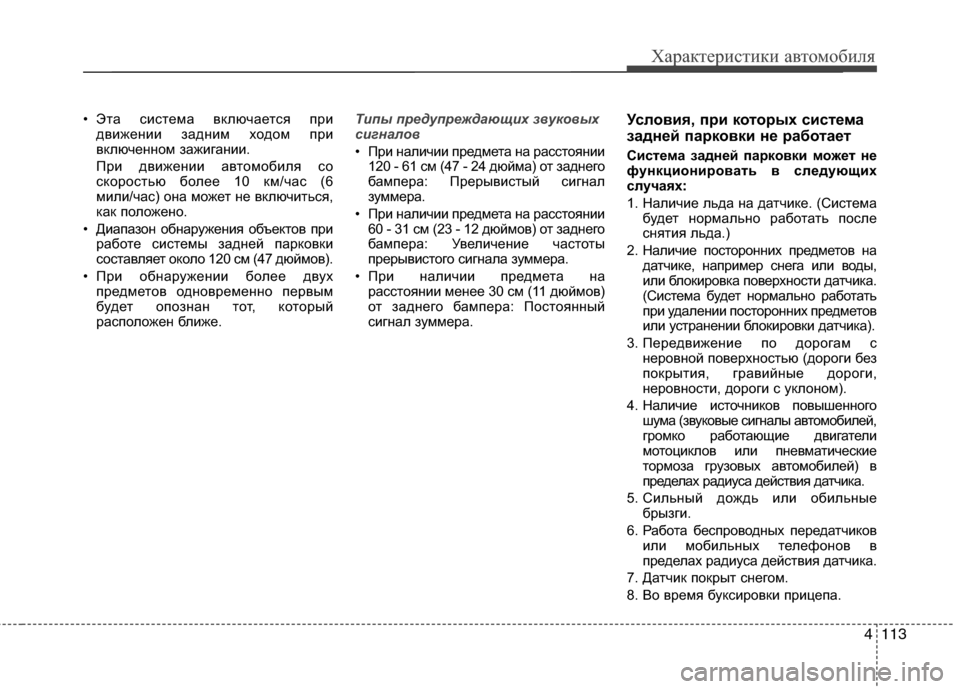

4113
Характеристики автомобиля
• Эта система включается при
движении задним ходом при
включенном зажигании.
При движении автомобиля со
скоростью более 10 км/час (6
мили/час) она может не включиться,
как положено.
• Диапазон обнаружения объектов при
работе системы задней парковки
составляет около 120 см (47 дюймов).
• При обнаружении более двух
предметов одновременно первым
будет опознан тот, который
расположен ближе.Типы предупреждающих звуковых
сигналов
• При наличии предмета на расстоянии
120 - 61 см (47 - 24 дюйма) от заднего
бампера: Прерывистый сигнал
зуммера.
• При наличии предмета на расстоянии
60 - 31 см (23 - 12 дюймов) от заднего
бампера: Увеличение частоты
прерывистого сигнала зуммера.
• При наличии предмета на
расстоянии менее 30 см (11 дюймов)
от заднего бампера: Постоянный
сигнал зуммера.Условия, при которых система
задней парковки не работает
Система задней парковки может не
функционировать в следующих
случаях:
1. Наличие льда на датчике. (Система
будет нормально работать после
снятия льда.)
2. Наличие посторонних предметов на
датчике, например снега или воды,
или блокировка поверхности датчика.
(Система будет нормально работать
при удалении посторонних предметов
или устранении блокировки датчика).
3. Передвижение по дорогам с
неровной поверхностью (дороги без
покрытия, гравийные дороги,
неровности, дороги с уклоном).
4. Наличие источников повышенного
шума (звуковые сигналы автомобилей,
громко работающие двигатели
мотоциклов или пневматические
тормоза грузовых автомобилей) в
пределах радиуса действия датчика.
5. Сильный дождь или обильные
брызги.
6. Работа беспроводных передатчиков
или мобильных телефонов в
пределах радиуса действия датчика.
7. Датчик покрыт снегом.
8. Во время буксировки прицепа.

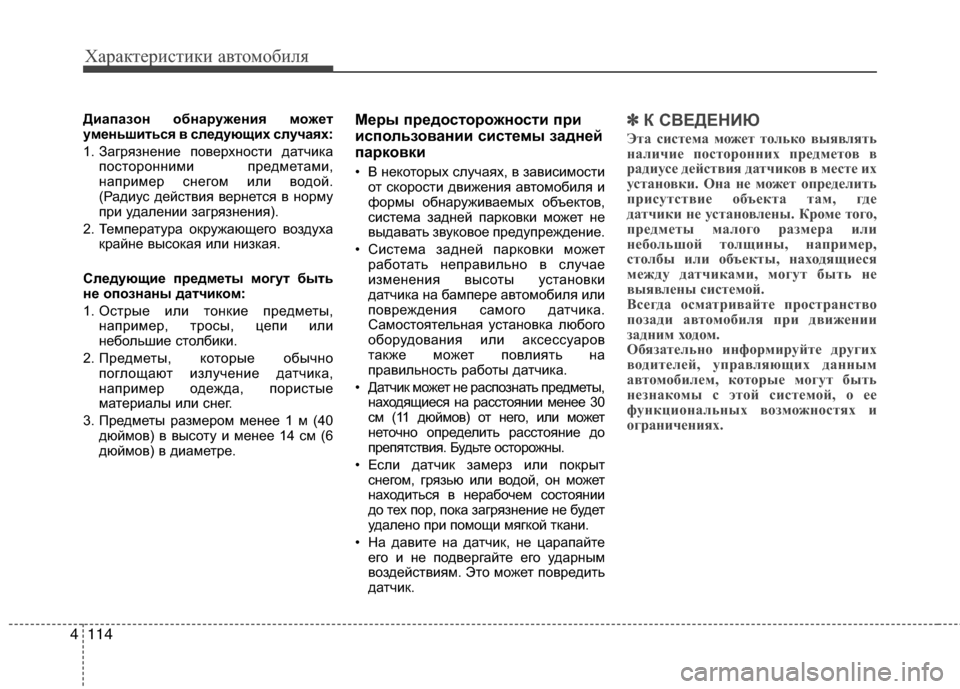

Характеристики автомобиля
114 4
Диапазон обнаружения может
уменьшиться в следующих случаях:
1. Загрязнение поверхности датчика
посторонними предметами,
например снегом или водой.
(Радиус действия вернется в норму
при удалении загрязнения).
2. Температура окружающего воздуха
крайне высокая или низкая.
Следующие предметы могут быть
не опознаны датчиком:
1. Острые или тонкие предметы,
например, тросы, цепи или
небольшие столбики.
2. Предметы, которые обычно
поглощают излучение датчика,
например одежда, пористые
материалы или снег.
3. Предметы размером менее 1 м (40
дюймов) в высоту и менее 14 см (6
дюймов) в диаметре.Меры предосторожности при
использовании системы задней
парковки
• В некоторых случаях, в зависимости
от скорости движения автомобиля и
формы обнаруживаемых объектов,
система задней парковки может не
выдавать звуковое предупреждение.
• Система задней парковки может
работать неправильно в случае
изменения высоты установки
датчика на бампере автомобиля или
повреждения самого датчика.
Самостоятельная установка любого
оборудования или аксессуаров
также может повлиять на
правильность работы датчика.
• Датчик может не распознать предметы,
находящиеся на расстоянии менее 30
см (11 дюймов) от него, или может
неточно определить расстояние до
препятствия. Будьте осторожны.
• Если датчик замерз или покрыт
снегом, грязью или водой, он может
находиться в нерабочем состоянии
до тех пор, пока загрязнение не будет
удалено при помощи мягкой ткани.
• На давите на датчик, не царапайте
его и не подвергайте его ударным
воздействиям. Это может повредить
датчик.
✽ ✽
К СВЕДЕНИЮ
Эта система может только выявлять
наличие посторонних предметов в
радиусе действия датчиков в месте их
установки. Она не может определить
присутствие объекта там, где
датчики не установлены. Кроме того,
предметы малого размера или
небольшой толщины, например,
столбы или объекты, находящиеся
между датчиками, могут быть не
выявлены системой.
Всегда осматривайте пространство
позади автомобиля при движении
задним ходом.
Обязательно информируйте других
водителей, управляющих данным
автомобилем, которые могут быть
незнакомы с этой системой, о ее
функциональных возможностях и
ограничениях.

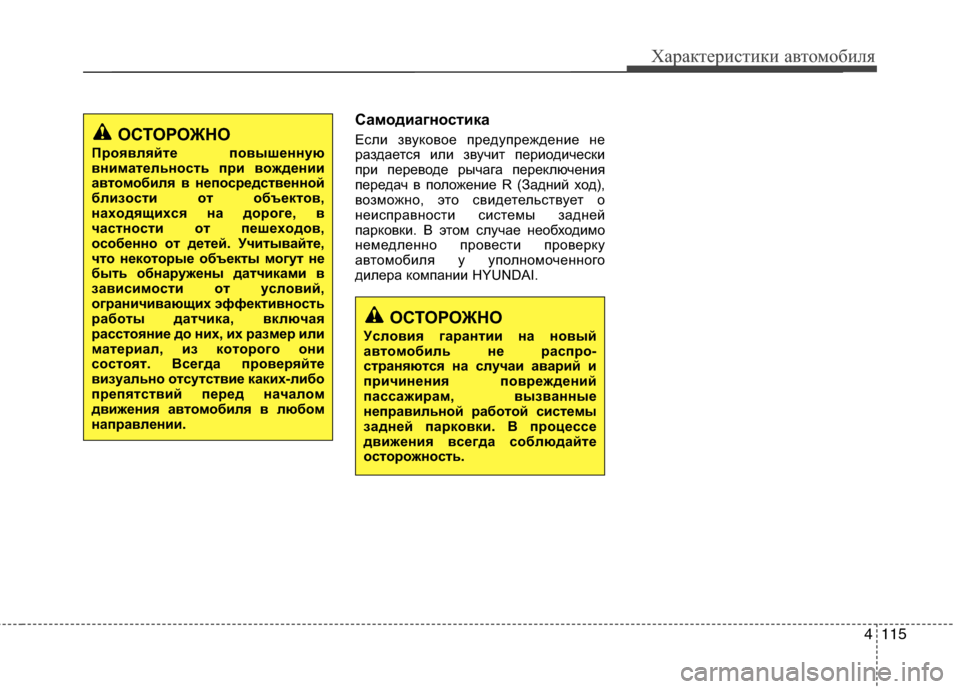

4115
Характеристики автомобиля
Самодиагностика
Если звуковое предупреждение не
раздается или звучит периодически
при переводе рычага переключения
передач в положение R (Задний ход),
возможно, это свидетельствует о
неисправности системы задней
парковки. В этом случае необходимо
немедленно провести проверку
автомобиля у уполномоченного
дилера компании HYUNDAI.
ОСТОРОЖНО
Условия гарантии на новый
автомобиль не распро-
страняются на случаи аварий и
причинения повреждений
пассажирам, вызванные
неправильной работой системы
задней парковки. В процессе
движения всегда соблюдайте
осторожность.
ОСТОРОЖНО
Проявляйте повышенную
внимательность при вождении
автомобиля в непосредственной
близости от объектов,
находящихся на дороге, в
частности от пешеходов,
особенно от детей. Учитывайте,
что некоторые объекты могут не
быть обнаружены датчиками в
зависимости от условий,
ограничивающих эффективность
работы датчика, включая
расстояние до них, их размер или
материал, из которого они
состоят. Всегда проверяйте
визуально отсутствие каких-либо
препятствий перед началом
движения автомобиля в любом
направлении.

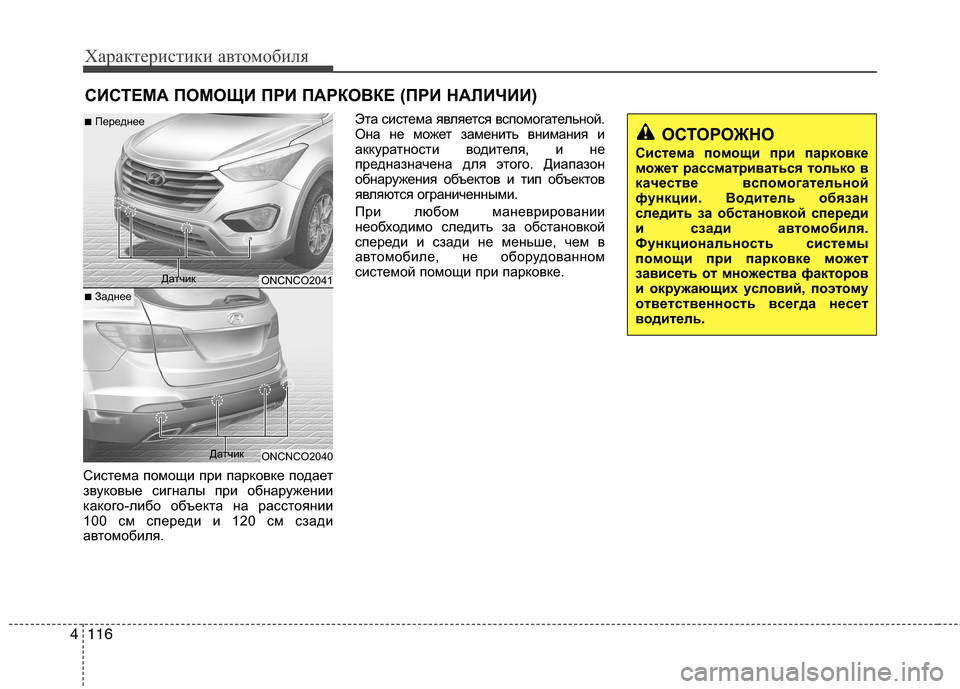

Характеристики автомобиля
116 4
СИСТЕМА ПОМОЩИ ПРИ ПАРКОВКЕ (ПРИ НАЛИЧИИ)
Система помощи при парковке подает
звуковые сигналы при обнаружении
какого-либо объекта на расстоянии
100 см спереди и 120 см сзади
автомобиля. Эта система является вспомогательной.
Она не может заменить внимания и
аккуратности водителя, и не
предназначена для этого. Диапазон
обнаружения объектов и тип объектов
являются ограниченными.
При любом маневрировании
необходимо следить за обстановкой
спереди и сзади не меньше, чем в
автомобиле, не оборудованном
системой помощи при парковке.
ОСТОРОЖНО
Система помощи при парковке
может рассматриваться только в
качестве вспомогательной
функции. Водитель обязан
следить за обстановкой спереди
и сзади автомобиля.
Функциональность системы
помощи при парковке может
зависеть от множества факторов
и окружающих условий, поэтому
ответственность всегда несет
водитель.
ONCNCO2041
ONCNCO2040
■Переднее
■Заднее
Датчик
Датчик

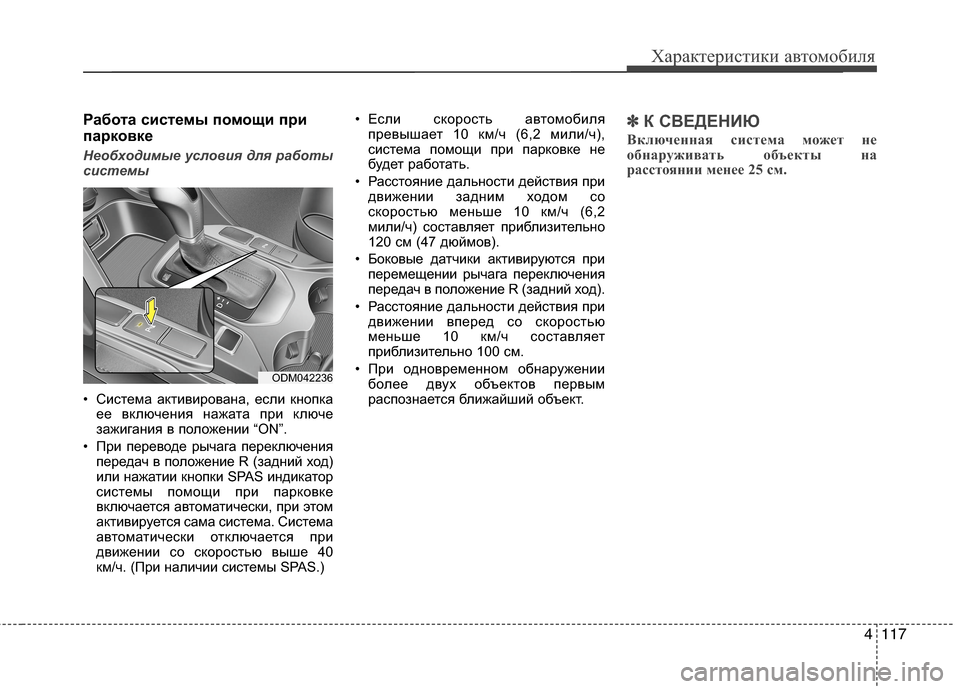

4117
Характеристики автомобиля
Работа системы помощи при
парковке
Необходимые условия для работы
системы
• Система активирована, если кнопка
ее включения нажата при ключе
зажигания в положении “ON”.
• При переводе рычага переключения
передач в положение R (задний ход)
или нажатии кнопки SPAS индикатор
системы помощи при парковке
включается автоматически, при этом
активируется сама система. Система
автоматически отключается при
движении со скоростью выше 40
км/ч. (При наличии системы SPAS.)• Если скорость автомобиля
превышает 10 км/ч (6,2 мили/ч),
система помощи при парковке не
будет работать.
• Расстояние дальности действия при
движении задним ходом со
скоростью меньше 10 км/ч (6,2
мили/ч) составляет приблизительно
120 см (47 дюймов).
• Боковые датчики активируются при
перемещении рычага переключения
передач в положение R (задний ход).
• Расстояние дальности действия при
движении вперед со скоростью
меньше 10 км/ч составляет
приблизительно 100 см.
• При одновременном обнаружении
более двух объектов первым
распознается ближайший объект.
✽ ✽
К СВЕДЕНИЮ
Включенная система может не
обнаруживать объекты на
расстоянии менее 25 см.
ODM042236

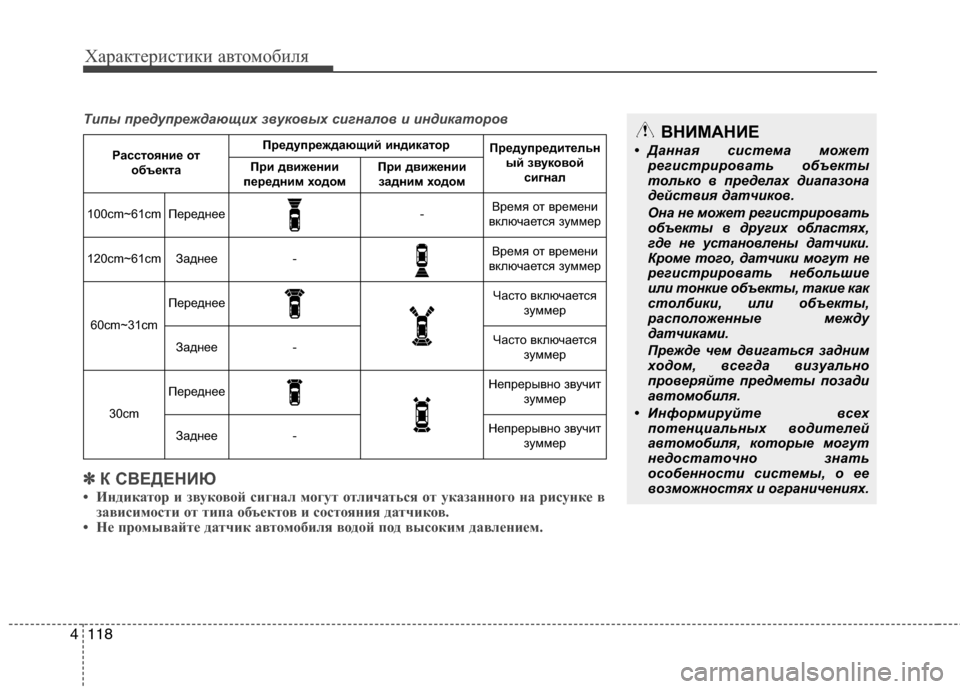

Характеристики автомобиля
118 4
Расстояние от
объекта Предупреждающий индикаторПредупредительн
ый звуковой
сигнал
При движении
передним ходомПри движении
задним ходом
100cm~61cmПереднее-Время от времени
включается зуммер
120cm~61cmЗаднее-Время от времени
включается зуммер
60cm~31cm
ПереднееЧасто включается
зуммер
Заднее-Часто включается
зуммер
30cm
ПереднееНепрерывно звучит
зуммер
Заднее-Непрерывно звучит
зуммер
✽ ✽
К СВЕДЕНИЮ
• Индикатор и звуковой сигнал могут отличаться от указанного на рисунке в
зависимости от типа объектов и состояния датчиков.
• Не промывайте датчик автомобиля водой под высоким давлением.
Типы предупреждающих звуковых сигналов и индикаторовВНИМАНИЕ
• Данная система может
регистрировать объекты
только в пределах диапазона
действия датчиков.
Она не может регистрировать
объекты в других областях,
где не установлены датчики.
Кроме того, датчики могут не
регистрировать небольшие
или тонкие объекты, такие как
столбики, или объекты,
расположенные между
датчиками.
Прежде чем двигаться задним
ходом, всегда визуально
проверяйте предметы позади
автомобиля.
• Информируйте всех
потенциальных водителей
автомобиля, которые могут
недостаточно знать
особенности системы, о ее
возможностях и ограничениях.
