2013 Hyundai Grand Santa Fe Инструкция по эксплуатации (in Russian)

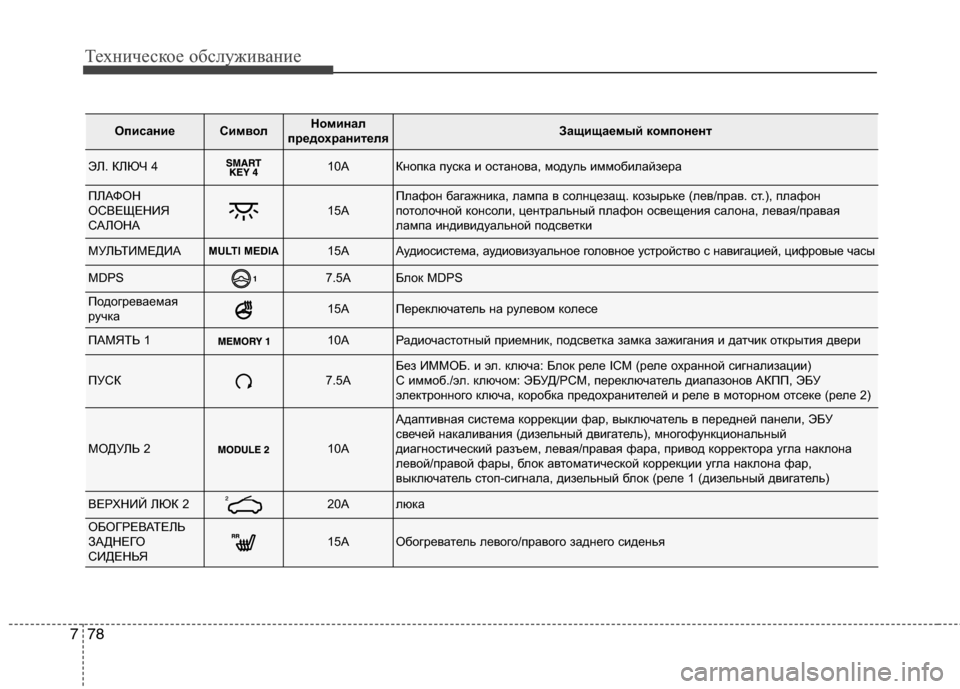

Техническое обслуживание
78 7
ОписаниеСимволНоминал
предохранителяЗащищаемый компонент
ЭЛ. КЛЮЧ 410AКнопка пуска и останова, модуль иммобилайзера
ПЛАФОН
ОСВЕЩЕНИЯ
САЛОНА15AПлафон багажника, лампа в солнцезащ. козырьке (лев/прав. ст.), плафон
потолочной консоли, центральный плафон освещения салона, левая/правая
лампа индивидуальной подсветки
МУЛЬТИМЕДИАMULTI MEDIA15AАудиосистема, аудиовизуальное головное устройство с навигацией, цифровые часы
MDPS7.5AБлок MDPS
Подогреваемая
ручка15AПереключатель на рулевом колесе
ПАМЯТЬ 110AРадиочастотный приемник, подсветка замка зажигания и датчик открытия двери
ПУСК7.5AБез ИММОБ. и эл. ключа: Блок реле ICM (реле охранной сигнализации)
С иммоб./эл. ключом: ЭБУД/PCM, переключатель диапазонов АКПП, ЭБУ
электронного ключа, коробка предохранителей и реле в моторном отсеке (реле 2)
МОДУЛЬ 210A
Адаптивная система коррекции фар, выключатель в передней панели, ЭБУ
свечей накаливания (дизельный двигатель), многофункциональный
диагностический разъем, левая/правая фара, привод корректора угла наклона
левой/правой фары, блок автоматической коррекции угла наклона фар,
выключатель стоп-сигнала, дизельный блок (реле 1 (дизельный двигатель)
ВЕРХНИЙ ЛЮК 220Aлюка
ОБОГРЕВАТЕЛЬ
ЗАДНЕГО
СИДЕНЬЯ15AОбогреватель левого/правого заднего сиденья

779

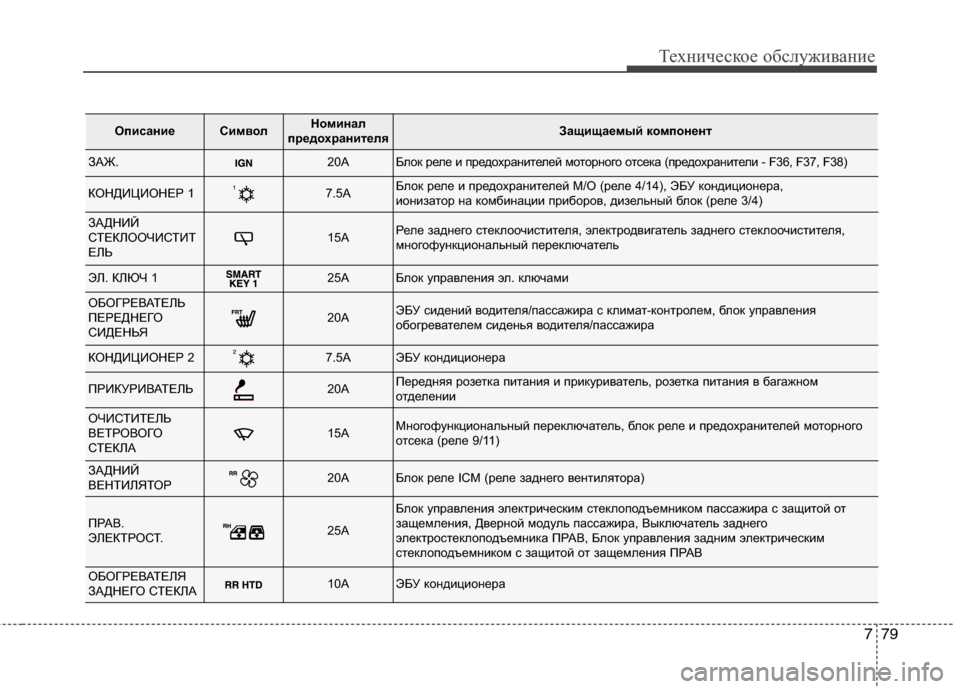

Техническое обслуживание
ОписаниеСимволНоминал
предохранителяЗащищаемый компонент
ЗАЖ.20AБлок реле и предохранителей моторного отсека (предохранители - F36, F37, F38)
КОНДИЦИОНЕР 17.5AБлок реле и предохранителей М/О (реле 4/14), ЭБУ кондиционера,
ионизатор на комбинации приборов, дизельный блок (реле 3/4)
ЗАДНИЙ
СТЕКЛООЧИСТИТ
ЕЛЬ15AРеле заднего стеклоочистителя, электродвигатель заднего стеклоочистителя,
многофункциональный переключатель
ЭЛ. КЛЮЧ 125AБлок управления эл. ключами
ОБОГРЕВАТЕЛЬ
ПЕРЕДНЕГО
СИДЕНЬЯ20AЭБУ сидений водителя/пассажира с климат-контролем, блок управления
обогревателем сиденья водителя/пассажира
КОНДИЦИОНЕР 27.5AЭБУ кондиционера
ПРИКУРИВАТЕЛЬ20AПередняя розетка питания и прикуриватель, розетка питания в багажном
отделении
ОЧИСТИТЕЛЬ
ВЕТРОВОГО
СТЕКЛА15AМногофункциональный переключатель, блок реле и предохранителей моторного
отсека (реле 9/11)
ЗАДНИЙ
ВЕНТИЛЯТОР20AБлок реле ICM (реле заднего вентилятора)
ПРАВ.
ЭЛЕКТРОСТ.25A
Блок управления электрическим стеклоподъемником пассажира с защитой от
защемления, Дверной модуль пассажира, Выключатель заднего
электростеклоподъемника ПРАВ, Блок управления задним электрическим
стеклоподъемником с защитой от защемления ПРАВ
ОБОГРЕВАТЕЛЯ
ЗАДНЕГО СТЕКЛА10AЭБУ кондиционера

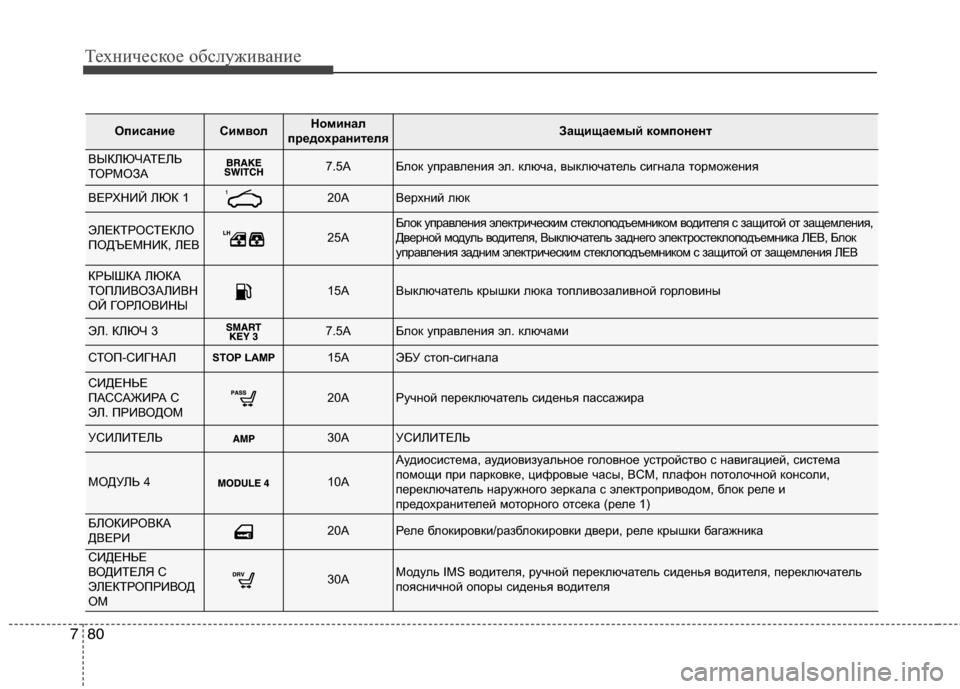

Техническое обслуживание
80 7
ОписаниеСимволНоминал
предохранителяЗащищаемый компонент
ВЫКЛЮЧАТЕЛЬ
ТОРМОЗА7.5AБлок управления эл. ключа, выключатель сигнала торможения
ВЕРХНИЙ ЛЮК 120AВерхний люк
ЭЛЕКТРОСТЕКЛО
ПОДЪЕМНИК, ЛЕВ25AБлок управления электрическим стеклоподъемником водителя с защитой от защемления,
Дверной модуль водителя, Выключатель заднего электростеклоподъемника ЛЕВ, Блок
управления задним электрическим стеклоподъемником с защитой от защемления ЛЕВ
КРЫШКА ЛЮКА
ТОПЛИВОЗАЛИВН
ОЙ ГОРЛОВИНЫ15AВыключатель крышки люка топливозаливной горловины
ЭЛ. КЛЮЧ 37.5AБлок управления эл. ключами
СТОП-СИГНАЛSTOP LAMP15AЭБУ стоп-сигнала
СИДЕНЬЕ
ПАССАЖИРА С
ЭЛ. ПРИВОДОМ20AРучной переключатель сиденья пассажира
УСИЛИТЕЛЬ30AУСИЛИТЕЛЬ
МОДУЛЬ 410A
Аудиосистема, аудиовизуальное головное устройство с навигацией, система
помощи при парковке, цифровые часы, BCM, плафон потолочной консоли,
переключатель наружного зеркала с электроприводом, блок реле и
предохранителей моторного отсека (реле 1)
БЛОКИРОВКА
ДВЕРИ20AРеле блокировки/разблокировки двери, реле крышки багажника
СИДЕНЬЕ
ВОДИТЕЛЯ С
ЭЛЕКТРОПРИВОД
ОМ
30AМодуль IMS водителя, ручной переключатель сиденья водителя, переключатель
поясничной опоры сиденья водителя

781
Техническое обслуживание

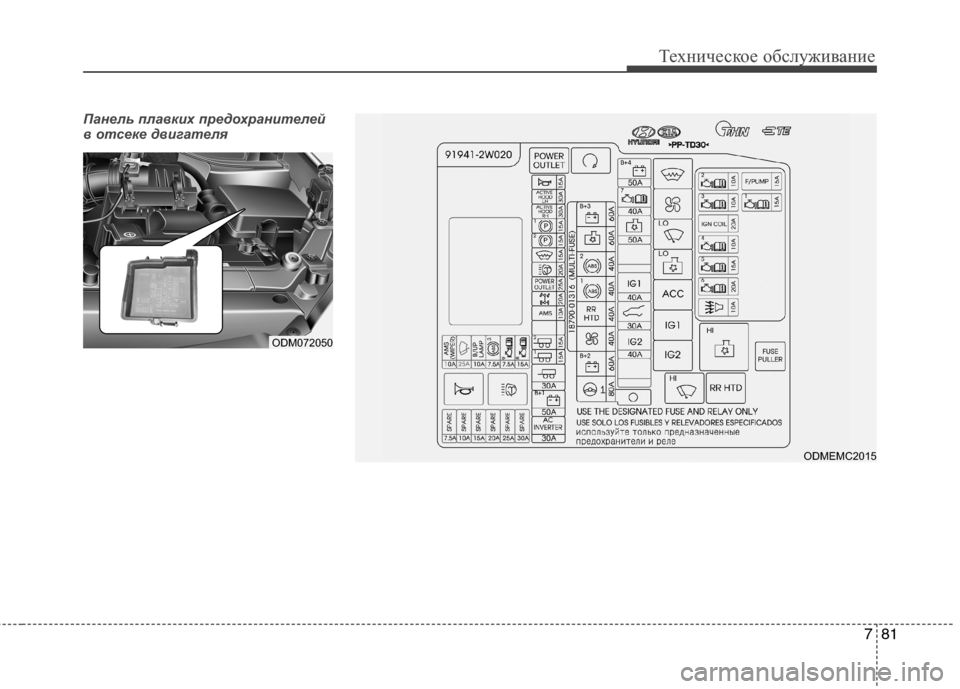

Панель плавких предохранителей
в отсеке двигателя
ODM072050
ODMEMC2015

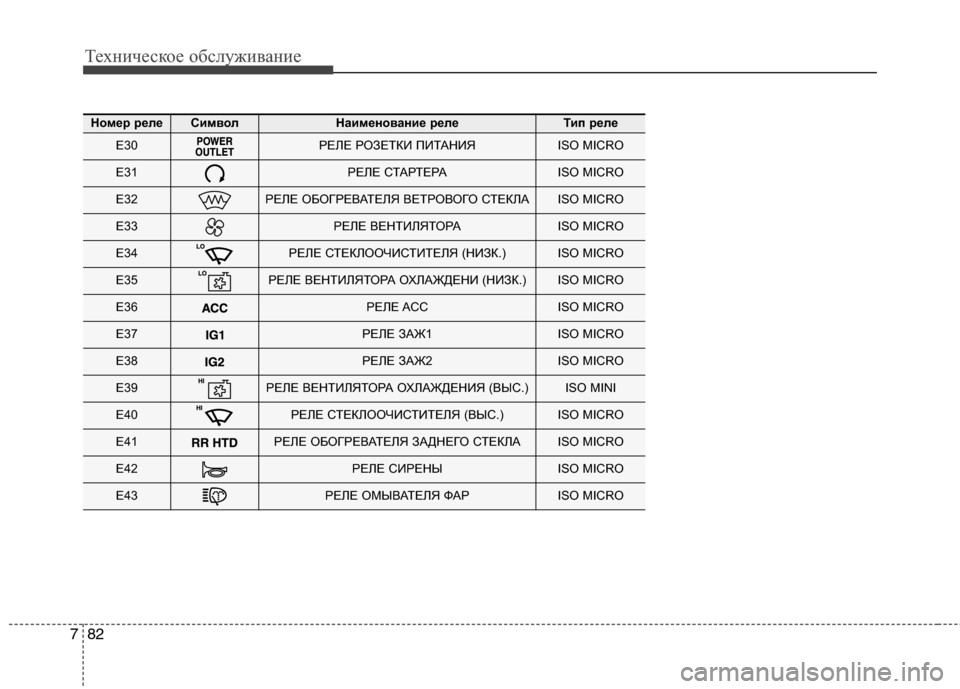

Техническое обслуживание
82 7
Номер релеСимволНаименование релеТип реле
E30РЕЛЕ РОЗЕТКИ ПИТАНИЯISO MICRO
E31РЕЛЕ СТАРТЕРАISO MICRO
E32РЕЛЕ ОБОГРЕВАТЕЛЯ ВЕТРОВОГО СТЕКЛАISO MICRO
E33РЕЛЕ ВЕНТИЛЯТОРАISO MICRO
E34РЕЛЕ СТЕКЛООЧИСТИТЕЛЯ (НИЗК.)ISO MICRO
E35РЕЛЕ ВЕНТИЛЯТОРА ОХЛАЖДЕНИ (НИЗК.)ISO MICRO
E36РЕЛЕ ACCISO MICRO
E37РЕЛЕ ЗАЖ1ISO MICRO
E38РЕЛЕ ЗАЖ2ISO MICRO
E39РЕЛЕ ВЕНТИЛЯТОРА ОХЛАЖДЕНИЯ (ВЫС.)ISO MINI
E40РЕЛЕ СТЕКЛООЧИСТИТЕЛЯ (ВЫС.)ISO MICRO
E41РЕЛЕ ОБОГРЕВАТЕЛЯ ЗАДНЕГО СТЕКЛАISO MICRO
E42РЕЛЕ СИРЕНЫISO MICRO
E43РЕЛЕ ОМЫВАТЕЛЯ ФАРISO MICRO

783

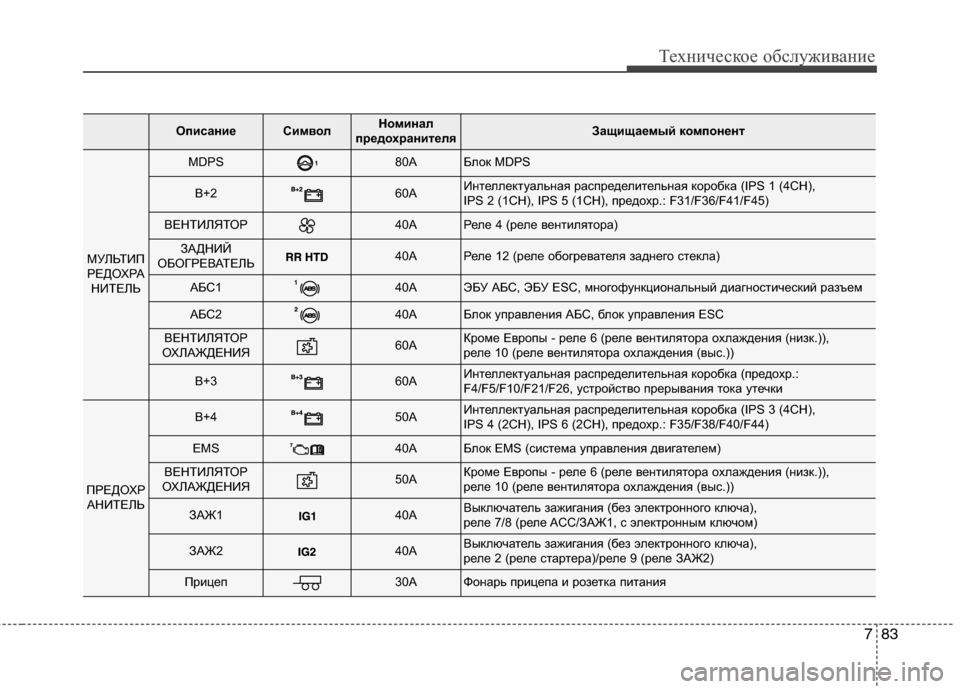

Техническое обслуживание
ОписаниеСимволНоминал
предохранителяЗащищаемый компонент
МУЛЬТИП
РЕДОХРА
НИТЕЛЬ
MDPS80AБлок MDPS
B+260AИнтеллектуальная распределительная коробка (IPS 1 (4CH),
IPS 2 (1CH), IPS 5 (1CH), предохр.: F31/F36/F41/F45)
ВЕНТИЛЯТОР40AРеле 4 (реле вентилятора)
ЗАДНИЙ
ОБОГРЕВАТЕЛЬ40AРеле 12 (реле обогревателя заднего стекла)
АБС140AЭБУ АБС, ЭБУ ESC, многофункциональный диагностический разъем
АБС240AБлок управления АБС, блок управления ESC
ВЕНТИЛЯТОР
ОХЛАЖДЕНИЯ60AКроме Европы - реле 6 (реле вентилятора охлаждения (низк.)),
реле 10 (реле вентилятора охлаждения (выс.))
B+360AИнтеллектуальная распределительная коробка (предохр.:
F4/F5/F10/F21/F26, устройство прерывания тока утечки
ПРЕДОХР
АНИТЕЛЬ
B+450AИнтеллектуальная распределительная коробка (IPS 3 (4CH),
IPS 4 (2CH), IPS 6 (2CH), предохр.: F35/F38/F40/F44)
EMS 40AБлок EMS (система управления двигателем)
ВЕНТИЛЯТОР
ОХЛАЖДЕНИЯ50AКроме Европы - реле 6 (реле вентилятора охлаждения (низк.)),
реле 10 (реле вентилятора охлаждения (выс.))
ЗАЖ140AВыключатель зажигания (без электронного ключа),
реле 7/8 (реле ACC/ЗАЖ1, с электронным ключом)
ЗАЖ240AВыключатель зажигания (без электронного ключа),
реле 2 (реле стартера)/реле 9 (реле ЗАЖ2)
Прицеп30AФонарь прицепа и розетка питания

Техническое обслуживание
84 7
ОписаниеСимволНоминал
предохранителяЗащищаемый компонент
ПРЕДОХР
АНИТЕЛЬ
B+150AИнтеллектуальная распределительная коробка (предохр.:
F22/F27/F32/F37/F42)
ИНВЕРТОР
ПЕРЕМЕННОГО
ТОКА30AМодуль инвертора переменного тока
СИРЕНА15AРеле 13 (реле сирены)
АКТИВНЫЙ
ПОДЪЕМНИК
КАПОТА, ЛЕВЫЙ30A-
АКТИВНЫЙ
ПОДЪЕМНИК
КАПОТА, ПРАВЫЙ30A-
EPB115AМодуль электрического стояночного тормоза
EPB215AМодуль электрического стояночного тормоза
ОБОГРЕВАТЕЛЬ
ВЕТРОВОГО
СТЕКЛА15AРеле 3 (реле обогревателя ветрового стекла)
ОМЫВАТЕЛЬ ФАР20AРеле 14 (реле омывателя фар)
РОЗЕТКА25AРеле 1 (реле розетки питания)
4WD20AECM полн. привода
AMS10AДатчик заряда АКБ (AMS : система управления генератором)
ПРИЦЕП 215AФонарь прицепа и розетка питания

785

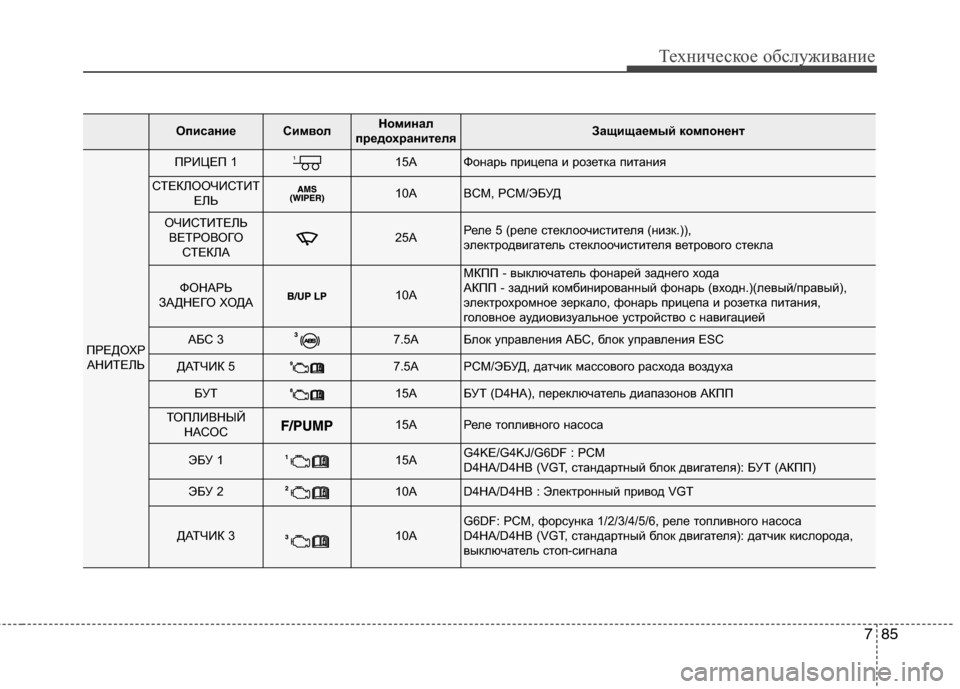

Техническое обслуживание
ОписаниеСимволНоминал
предохранителяЗащищаемый компонент
ПРЕДОХР
АНИТЕЛЬ
ПРИЦЕП 115AФонарь прицепа и розетка питания
СТЕКЛООЧИСТИТ
ЕЛЬ10ABCM, PCM/ЭБУД
ОЧИСТИТЕЛЬ
ВЕТРОВОГО
СТЕКЛА25AРеле 5 (реле стеклоочистителя (низк.)),
электродвигатель стеклоочистителя ветрового стекла
ФОНАРЬ
ЗАДНЕГО ХОДА10A
МКПП - выключатель фонарей заднего хода
АКПП - задний комбинированный фонарь (входн.)(левый/правый),
электрохромное зеркало, фонарь прицепа и розетка питания,
головное аудиовизуальное устройство с навигацией
АБС 37.5AБлок управления АБС, блок управления ESC
ДАТЧИК 57.5APCM/ЭБУД, датчик массового расхода воздуха
БУТ15AБУТ (D4HA), переключатель диапазонов АКПП
ТОПЛИВНЫЙ
НАСОС15AРеле топливного насоса
ЭБУ 115AG4KE/G4KJ/G6DF : PCM
D4HA/D4HB (VGT, стандартный блок двигателя): БУТ (АКПП)
ЭБУ 210AD4HA/D4HB : Электронный привод VGT
ДАТЧИК 310AG6DF: PCM, форсунка 1/2/3/4/5/6, реле топливного насоса
D4HA/D4HB (VGT, стандартный блок двигателя): датчик кислорода,
выключатель стоп-сигнала
