2013 Hyundai Grand Santa Fe Инструкция по эксплуатации (in Russian)

361
Системы безопасности автомобиля

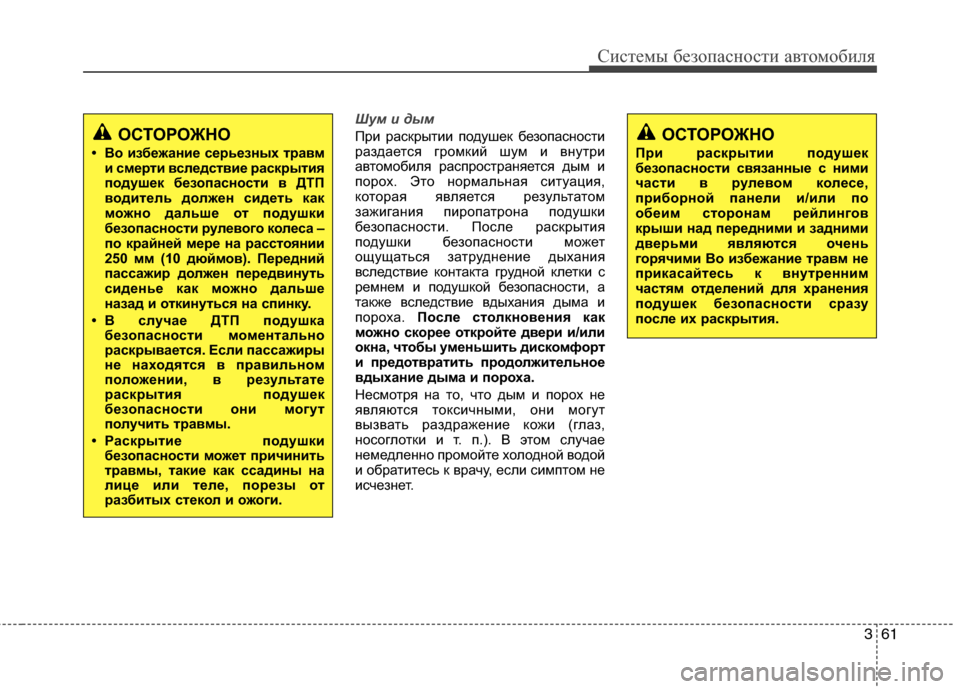

Шум и дым
При раскрытии подушек безопасности
раздается громкий шум и внутри
автомобиля распространяется дым и
порох. Это нормальная ситуация,
которая является результатом
зажигания пиропатрона подушки
безопасности. После раскрытия
подушки безопасности может
ощущаться затруднение дыхания
вследствие контакта грудной клетки с
ремнем и подушкой безопасности, а
также вследствие вдыхания дыма и
пороха. После столкновения как
можно скорее откройте двери и/или
окна, чтобы уменьшить дискомфорт
и предотвратить продолжительное
вдыхание дыма и пороха.
Несмотря на то, что дым и порох не
являются токсичными, они могут
вызвать раздражение кожи (глаз,
носоглотки и т. п.). В этом случае
немедленно промойте холодной водой
и обратитесь к врачу, если симптом не
исчезнет.
ОСТОРОЖНО
При раскрытии подушек
безопасности связанные с ними
части в рулевом колесе,
приборной панели и/или по
обеим сторонам рейлингов
крыши над передними и задними
дверьми являются очень
горячими Во избежание травм не
прикасайтесь к внутренним
частям отделений для хранения
подушек безопасности сразу
после их раскрытия.
ОСТОРОЖНО
• Во избежание серьезных травм
и смерти вследствие раскрытия
подушек безопасности в ДТП
водитель должен сидеть как
можно дальше от подушки
безопасности рулевого колеса –
по крайней мере на расстоянии
250 мм (10 дюймов). Передний
пассажир должен передвинуть
сиденье как можно дальше
назад и откинуться на спинку.
• В случае ДТП подушка
безопасности моментально
раскрывается. Если пассажиры
не находятся в правильном
положении, в результате
раскрытия подушек
безопасности они могут
получить травмы.
• Раскрытие подушки
безопасности может причинить
травмы, такие как ссадины на
лице или теле, порезы от
разбитых стекол и ожоги.

Системы безопасности автомобиля
62 3

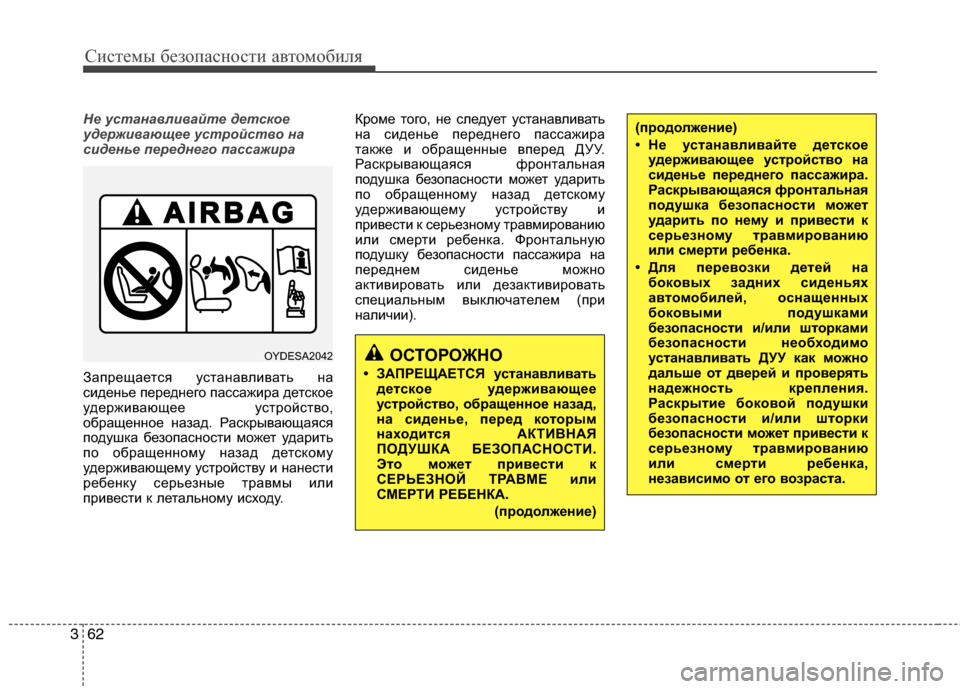

Не устанавливайте детское
удерживающее устройство на
сиденье переднего пассажира
Запрещается устанавливать на
сиденье переднего пассажира детское
удерживающее устройство,
обращенное назад. Раскрывающаяся
подушка безопасности может ударить
по обращенному назад детскому
удерживающему устройству и нанести
ребенку серьезные травмы или
привести к летальному исходу.Кроме того, не следует устанавливать
на сиденье переднего пассажира
также и обращенные вперед ДУУ.
Раскрывающаяся фронтальная
подушка безопасности может ударить
по обращенному назад детскому
удерживающему устройству и
привести к серьезному травмированию
или смерти ребенка. Фронтальную
подушку безопасности пассажира на
переднем сиденье можно
активировать или дезактивировать
специальным выключателем (при
наличии).
ОСТОРОЖНО
• ЗАПРЕЩАЕТС устанавливать
детское удерживающее
устройство, обращенное назад,
на сиденье, перед которым
находится АКТИВНАЯ
ПОДУШКА БЕЗОПАСНОСТИ.
Это может привести к
СЕРЬЕЗНОЙ ТРАВМЕ или
СМЕРТИ РЕБЕНКА.
(продолжение)
(продолжение)
• Не устанавливайте детское
удерживающее устройство на
сиденье переднего пассажира.
Раскрывающаяся фронтальная
подушка безопасности может
ударить по нему и привести к
серьезному травмированию
или смерти ребенка.
• Для перевозки детей на
боковых задних сиденьях
автомобилей, оснащенных
боковыми подушками
безопасности и/или шторками
безопасности необходимо
устанавливать ДУУ как можно
дальше от дверей и проверять
надежность крепления.
Раскрытие боковой подушки
безопасности и/или шторки
безопасности может привести к
серьезному травмированию
или смерти ребенка,
независимо от его возраста.
OYDESA2042

363
Системы безопасности автомобиля

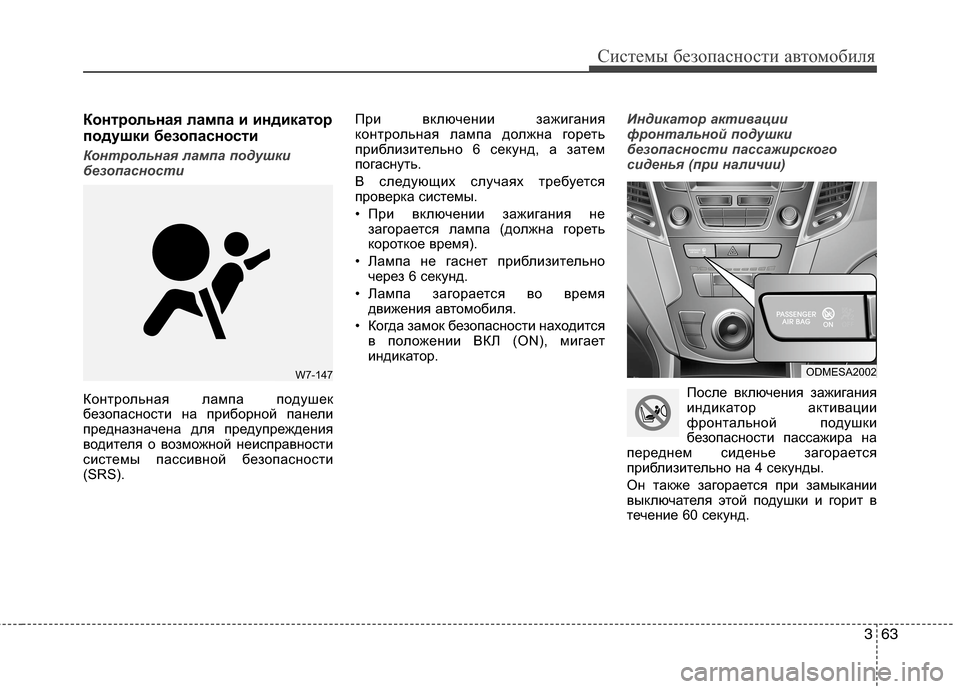

Контрольная лампа и индикатор
подушки безопасности
Контрольная лампа подушки
безопасности
Контрольная лампа подушек
безопасности на приборной панели
предназначена для предупреждения
водителя о возможной неисправности
системы пассивной безопасности
(SRS).При включении зажигания
контрольная лампа должна гореть
приблизительно 6 секунд, а затем
погаснуть.
В следующих случаях требуется
проверка системы.
• При включении зажигания не
загорается лампа (должна гореть
короткое время).
• Лампа не гаснет приблизительно
через 6 секунд.
• Лампа загорается во время
движения автомобиля.
• Когда замок безопасности находится
в положении ВКЛ (ON), мигает
индикатор.Индикатор активации
фронтальной подушки
безопасности пассажирского
сиденья (при наличии)
После включения зажигания
индикатор активации
фронтальной подушки
безопасности пассажира на
переднем сиденье загорается
приблизительно на 4 секунды.
Он также загорается при замыкании
выключателя этой подушки и горит в
течение 60 секунд.
W7-147ODMESA2002

Системы безопасности автомобиля
64 3

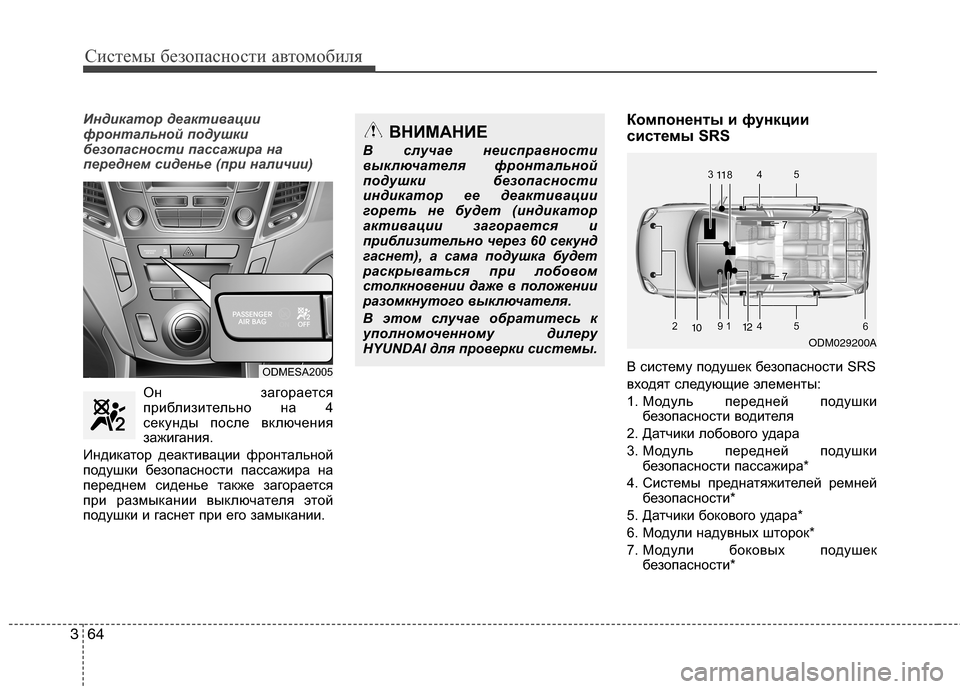

Индикатор деактивации
фронтальной подушки
безопасности пассажира на
переднем сиденье (при наличии)
Он загорается
приблизительно на 4
секунды после включения
зажигания.
Индикатор деактивации фронтальной
подушки безопасности пассажира на
переднем сиденье также загорается
при размыкании выключателя этой
подушки и гаснет при его замыкании. Компоненты и функции
системы SRS
В систему подушек безопасности SRS
входят следующие элементы:
1. Модуль передней подушки
безопасности водителя
2. Датчики лобового удара
3. Модуль передней подушки
безопасности пассажира*
4. Системы преднатяжителей ремней
безопасности*
5. Датчики бокового удара*
6. Модули надувных шторок*
7. Модули боковых подушек
безопасности*ODMESA2005
ВНИМАНИЕ
В случае неисправности
выключателя фронтальной
подушки безопасности
индикатор ее деактивации
гореть не будет (индикатор
активации загорается и
приблизительно через 60 секунд
гаснет), а сама подушка будет
раскрываться при лобовом
столкновении даже в положении
разомкнутого выключателя.
В этом случае обратитесь к
уполномоченному дилеру
HYUNDAI для проверки системы.
ODM029200A
1010
1111
1212

365
Системы безопасности автомобиля

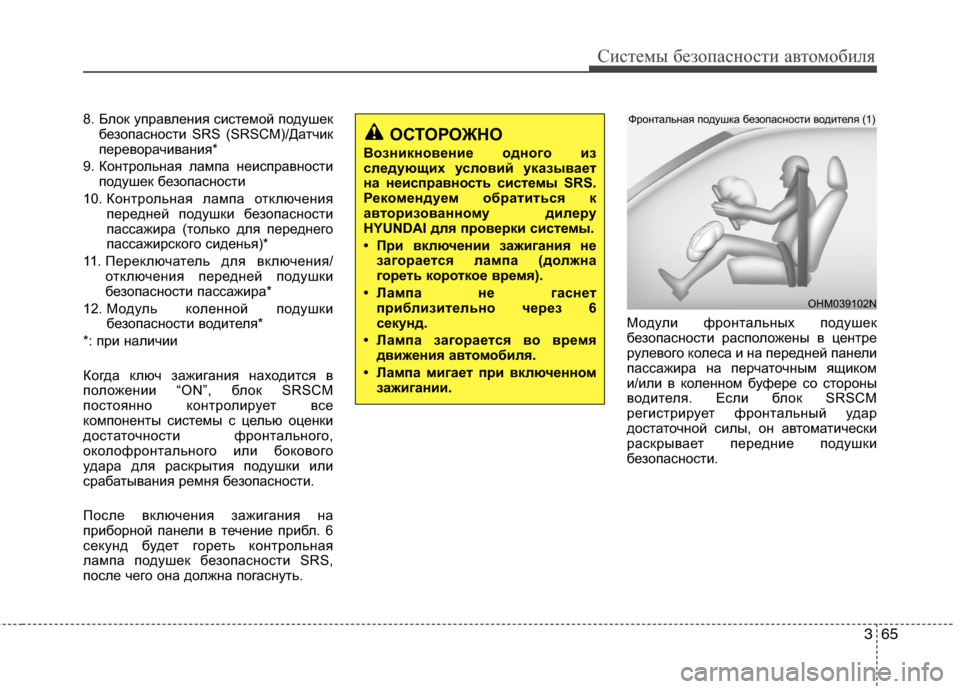

8. Блок управления системой подушек
безопасности SRS (SRSCM)/Датчик
переворачивания*
9. Контрольная лампа неисправности
подушек безопасности
10. Контрольная лампа отключения
передней подушки безопасности
пассажира (только для переднего
пассажирского сиденья)*
11. Переключатель для включения/
отключения передней подушки
безопасности пассажира*
12. Модуль коленной подушки
безопасности водителя*
*: при наличии
Когда ключ зажигания находится в
положении “ON”, блок SRSCM
постоянно контролирует все
компоненты системы с целью оценки
достаточности фронтального,
околофронтального или бокового
удара для раскрытия подушки или
срабатывания ремня безопасности.
После включения зажигания на
приборной панели в течение прибл. 6
секунд будет гореть контрольная
лампа подушек безопасности SRS,
после чего она должна погаснуть.Модули фронтальных подушек
безопасности расположены в центре
рулевого колеса и на передней панели
пассажира на перчаточным ящиком
и/или в коленном буфере со стороны
водителя. Если блок SRSCM
регистрирует фронтальный удар
достаточной силы, он автоматически
раскрывает передние подушки
безопасности.
OHM039102N
Фронтальная подушка безопасности водителя (1)
ОСТОРОЖНО
Возникновение одного из
следующих условий указывает
на неисправность системы SRS.
Рекомендуем обратиться к
авторизованному дилеру
HYUNDAI для проверки системы.
• При включении зажигания не
загорается лампа (должна
гореть короткое время).
• Лампа не гаснет
приблизительно через 6
секунд.
• Лампа загорается во время
движения автомобиля.
• Лампа мигает при включенном
зажигании.

Системы безопасности автомобиля
66 3

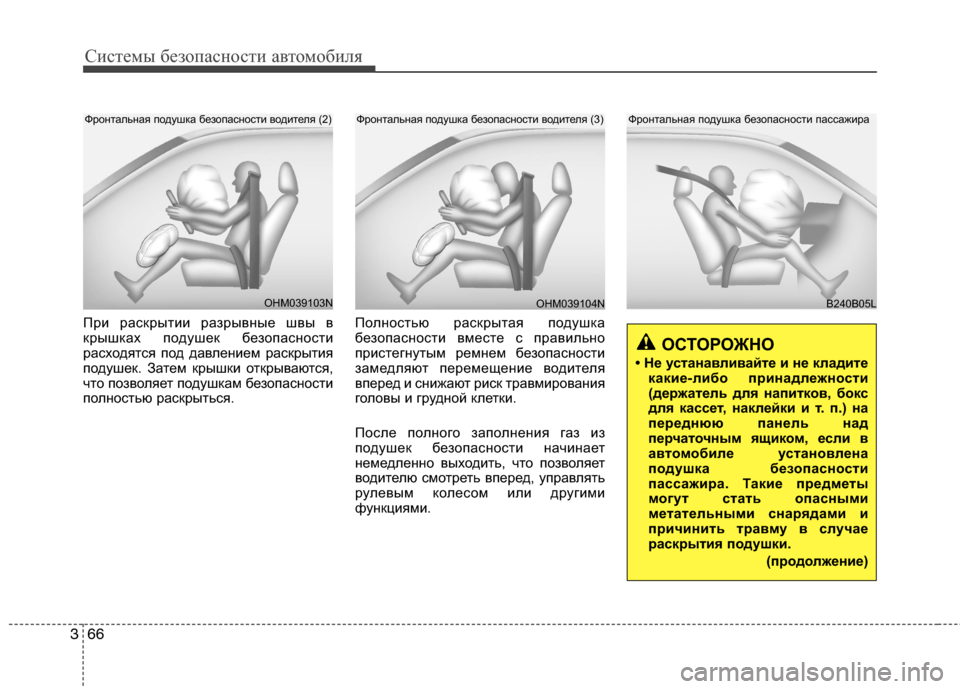

При раскрытии разрывные швы в
крышках подушек безопасности
расходятся под давлением раскрытия
подушек. Затем крышки открываются,
что позволяет подушкам безопасности
полностью раскрыться.Полностью раскрытая подушка
безопасности вместе с правильно
пристегнутым ремнем безопасности
замедляют перемещение водителя
вперед и снижают риск травмирования
головы и грудной клетки.
После полного заполнения газ из
подушек безопасности начинает
немедленно выходить, что позволяет
водителю смотреть вперед, управлять
рулевым колесом или другими
функциями.
OHM039103N
Фронтальная подушка безопасности водителя (2)
B240B05L Фронтальная подушка безопасности пассажира
ОСТОРОЖНО
• Не устанавливайте и не кладите
какие-либо принадлежности
(держатель для напитков, бокс
для кассет, наклейки и т. п.) на
переднюю панель над
перчаточным ящиком, если в
автомобиле установлена
подушка безопасности
пассажира. Такие предметы
могут стать опасными
метательными снарядами и
причинить травму в случае
раскрытия подушки.
(продолжение)
OHM039104N
Фронтальная подушка безопасности водителя (3)

367
Системы безопасности автомобиля

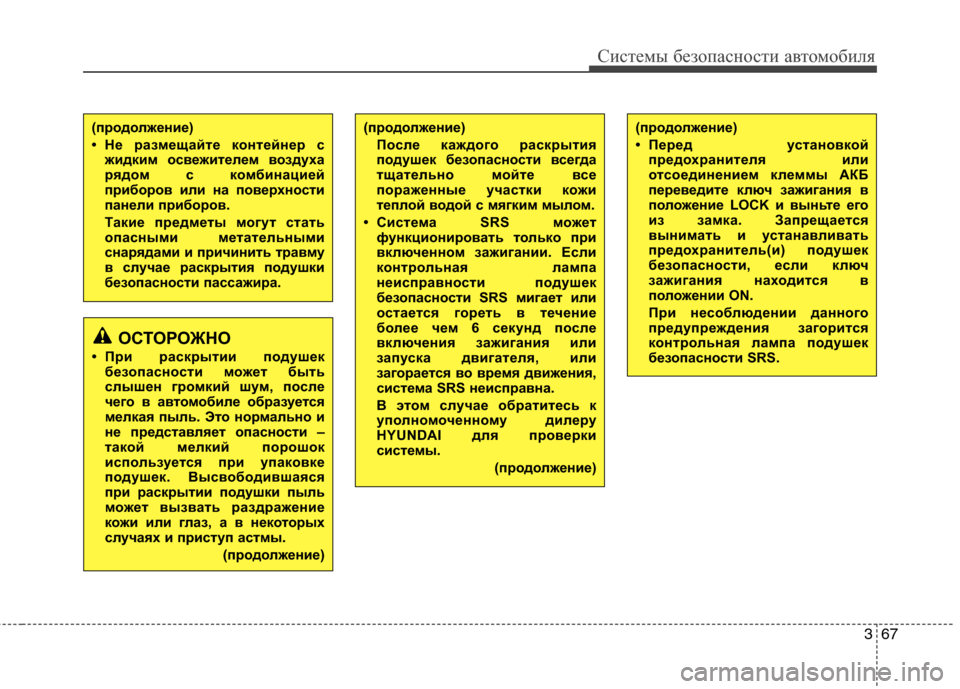

ОСТОРОЖНО
• При раскрытии подушек
безопасности может быть
слышен громкий шум, после
чего в автомобиле образуется
мелкая пыль. Это нормально и
не представляет опасности –
такой мелкий порошок
используется при упаковке
подушек. Высвободившаяся
при раскрытии подушки пыль
может вызвать раздражение
кожи или глаз, а в некоторых
случаях и приступ астмы.
(продолжение)
(продолжение)
После каждого раскрытия
подушек безопасности всегда
тщательно мойте все
пораженные участки кожи
теплой водой с мягким мылом.
• Система SRS может
функционировать только при
включенном зажигании. Если
контрольная лампа
неисправности подушек
безопасности SRS мигает или
остается гореть в течение
более чем 6 секунд после
включения зажигания или
запуска двигателя, или
загорается во время движения,
система SRS неисправна.
В этом случае обратитесь к
уполномоченному дилеру
HYUNDAI для проверки
системы.
(продолжение)(продолжение)
• Перед установкой
предохранителя или
отсоединением клеммы АКБ
переведите ключ зажигания в
положение LOCK и выньте его
из замка. Запрещается
вынимать и устанавливать
предохранитель(и) подушек
безопасности, если ключ
зажигания находится в
положении ON.
При несоблюдении данного
предупреждения загорится
контрольная лампа подушек
безопасности SRS.(продолжение)
• Не размещайте контейнер с
жидким освежителем воздуха
рядом с комбинацией
приборов или на поверхности
панели приборов.
Такие предметы могут стать
опасными метательными
снарядами и причинить травму
в случае раскрытия подушки
безопасности пассажира.

Системы безопасности автомобиля
68 3

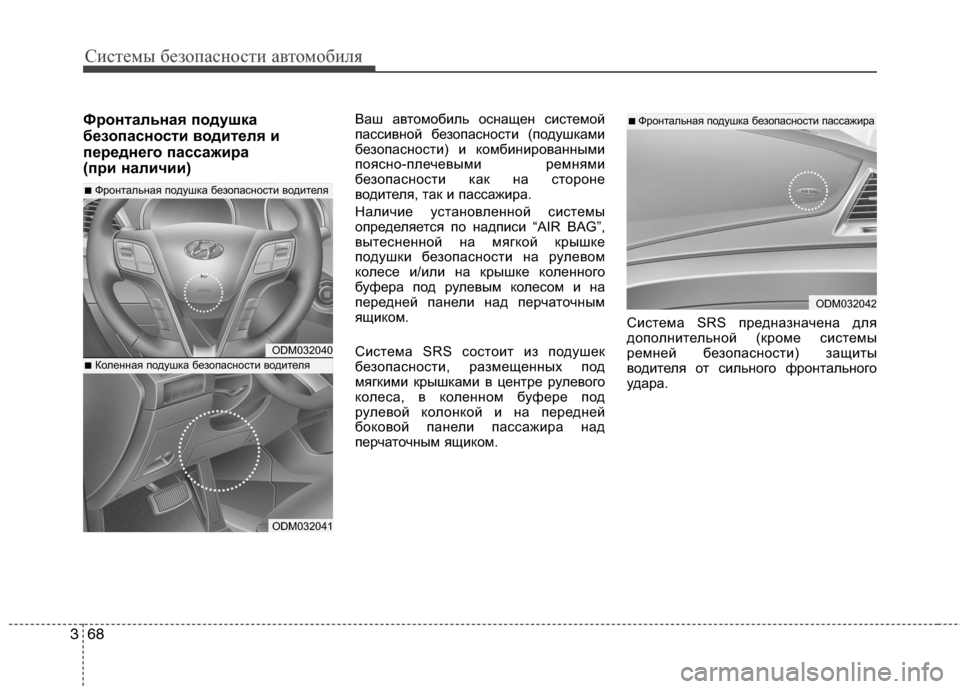

Фронтальная подушка
безопасности водителя и
переднего пассажира
(при наличии)Ваш автомобиль оснащен системой
пассивной безопасности (подушками
безопасности) и комбинированными
поясно-плечевыми ремнями
безопасности как на стороне
водителя, так и пассажира.
Наличие установленной системы
определяется по надписи “AIR BAG”,
вытесненной на мягкой крышке
подушки безопасности на рулевом
колесе и/или на крышке коленного
буфера под рулевым колесом и на
передней панели над перчаточным
ящиком.
Система SRS состоит из подушек
безопасности, размещенных под
мягкими крышками в центре рулевого
колеса, в коленном буфере под
рулевой колонкой и на передней
боковой панели пассажира над
перчаточным ящиком.Система SRS предназначена для
дополнительной (кроме системы
ремней безопасности) защиты
водителя от сильного фронтального
удара.
ODM032040
ODM032041
■Фронтальная подушка безопасности водителя
■Коленная подушка безопасности водителя
ODM032042
■Фронтальная подушка безопасности пассажира
