Техническое обслуживание
102 7

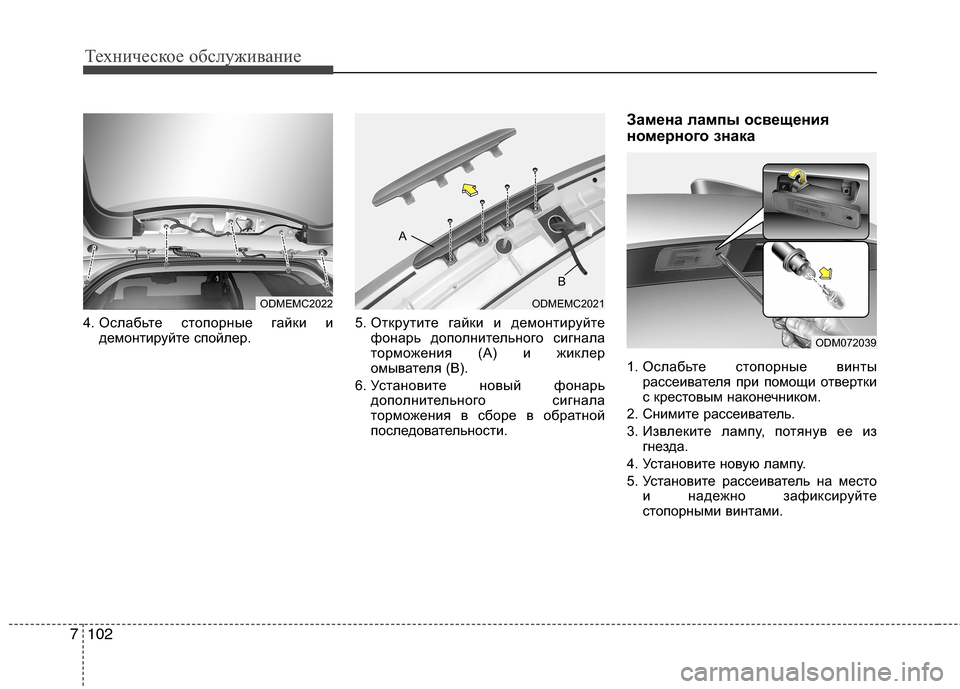

4. Ослабьте стопорные гайки и
демонтируйте спойлер.5. Открутите гайки и демонтируйте
фонарь дополнительного сигнала
торможения (A) и жиклер
омывателя (B).
6. Установите новый фонарь
дополнительного сигнала
торможения в сборе в обратной
последовательности.
Замена лампы освещения
номерного знака
1. Ослабьте стопорные винты
рассеивателя при помощи отвертки
с крестовым наконечником.
2. Снимите рассеиватель.
3. Извлеките лампу, потянув ее из
гнезда.
4. Установите новую лампу.
5. Установите рассеиватель на место
и надежно зафиксируйте
стопорными винтами.
ODMEMC2022ODMEMC2021
B A
ODM072039

7103
Техническое обслуживание

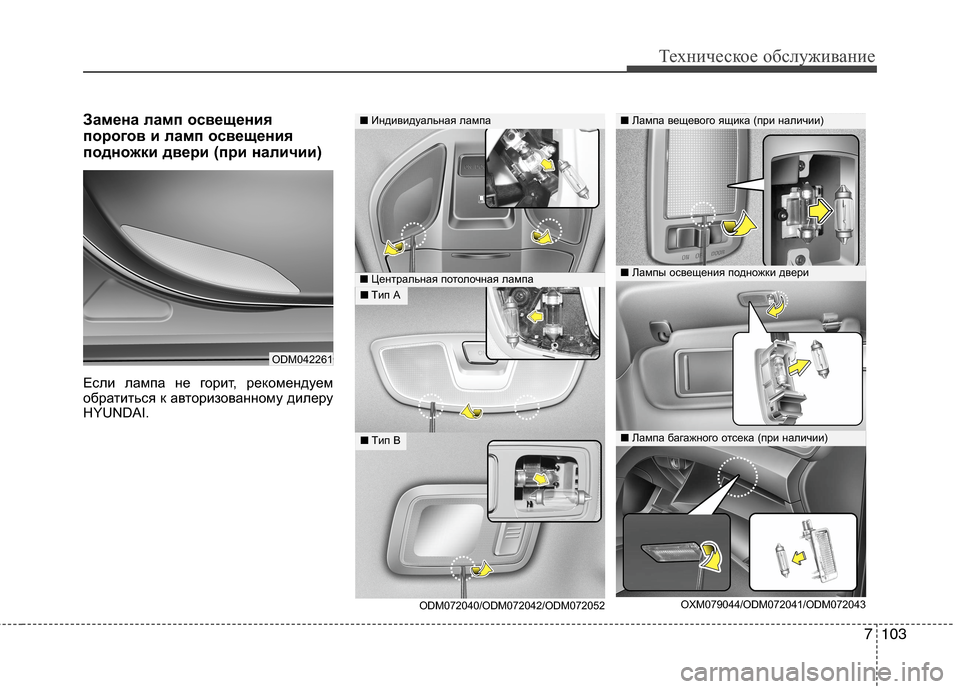

Замена ламп освещения
порогов и ламп освещения
подножки двери (при наличии)
Если лампа не горит, рекомендуем
обратиться к авторизованному дилеру
HYUNDAI.
ODM042261
■Индивидуальная лампа
OXM079044/ODM072041/ODM072043
■Лампа багажного отсека (при наличии)
■Лампа вещевого ящика (при наличии)
■Лампы освещения подножки двери■Центральная потолочная лампа
ODM072040/ODM072042/ODM072052
■Tип А
■Tип В

Техническое обслуживание
104 7

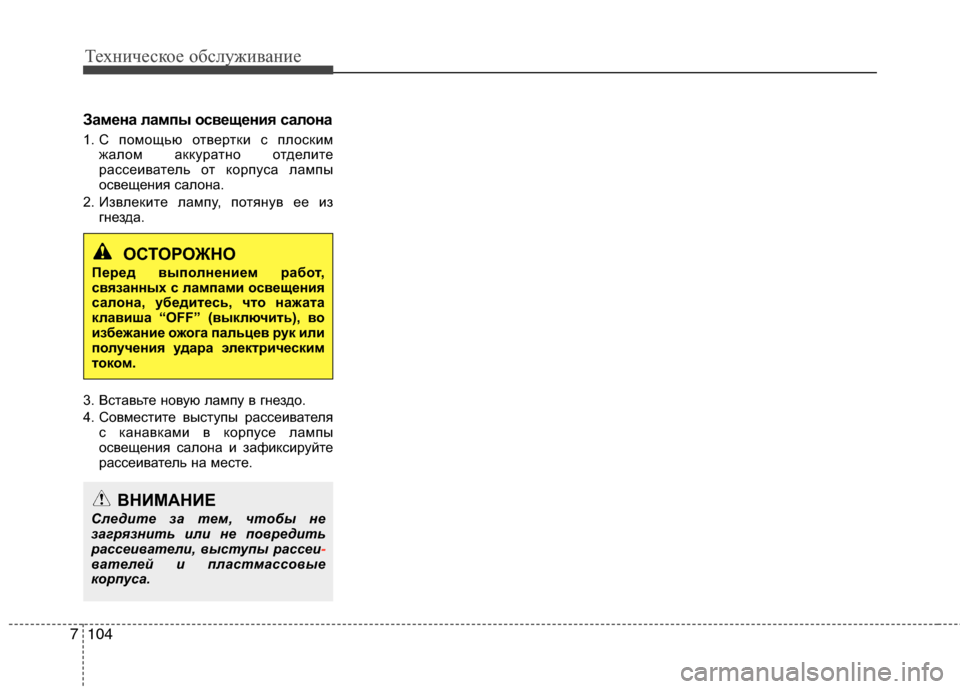

Замена лампы освещения салона
1. С помощью отвертки с плоским
жалом аккуратно отделите
рассеиватель от корпуса лампы
освещения салона.
2. Извлеките лампу, потянув ее из
гнезда.
3. Вставьте новую лампу в гнездо.
4. Совместите выступы рассеивателя
с канавками в корпусе лампы
освещения салона и зафиксируйте
рассеиватель на месте.
ОСТОРОЖНО
Перед выполнением работ,
связанных с лампами освещения
салона, убедитесь, что нажата
клавиша “OFF” (выключить), во
избежание ожога пальцев рук или
получения удара электрическим
током.
ВНИМАНИЕ
Следите за тем, чтобы не
загрязнить или не повредить
рассеиватели, выступы рассеи
-вателей и пластмассовые
корпуса.

7105
Техническое обслуживание
УХОД ЗА ВНЕШНИМ ВИДОМ АВТОМОБИЛЯ
Внешний уход
Общие меры предосторожности
при осуществлении внешнего
ухода
При использовании химических
моющих средств или полиролей очень
важно следовать указаниям,
приведенным в табличках.
Внимательно читайте все предос-
терегающие указания в табличках.Уход за лакокрасочным
покрытием автомобиля
Мойка автомобиля
Чтобы защитить лакокрасочное
покрытие от коррозии и износа, не
реже одного раза в месяц тщательно
мойте автомобиль слегка теплой или
холодной водой.
При использовании автомобиля для
езды в условиях бездорожья
необходимо мыть его после каждого
выезда. Уделяйте особое внимание
удалению любых скоплений соли,
пыли, грязи и других инородных
материалов. Убедитесь, что
дренажные отверстия на нижних
поверхностях дверей и панелей
подвески очищены от загрязнений.
Насекомые, смола и сок деревьев,
птичий помет, промышленные
выбросы в атмосферу и аналогичные
загрязнения, если их не убирать
своевременно, могут повредить
лакокрасочное покрытие вашего
автомобиля.
Однако даже при своевременном мытье
с водой не всегда удается удалить все
загрязнения. Для более эффективного
мытья может использоваться
нещелочное мыло, безопасное для
окрашенных поверхностей.После мойки тщательно ополосните
автомобиль слегка теплой или
холодной водой. Не допускайте
высыхания мыльного раствора на
лакокрасочном покрытии автомобиля.
ВНИМАНИЕN
• Не используйте сильнодей-ствующее мыло, химические
моющие средства или
горячую воду. Также не
следует мыть автомобиль в
условиях прямого солнечного
света или в случае, если кузов
автомобиля сильно нагрет.
• Не мойте боковое окно под
сильной струей воды под
давлением. Вода может
попасть через окно и
намочить салон.
• Во избежание повреждения
пластиковых деталей и ламп не
используйте для очистки
химические растворители или
агрессивные моющие средства.

Техническое обслуживание
106 7

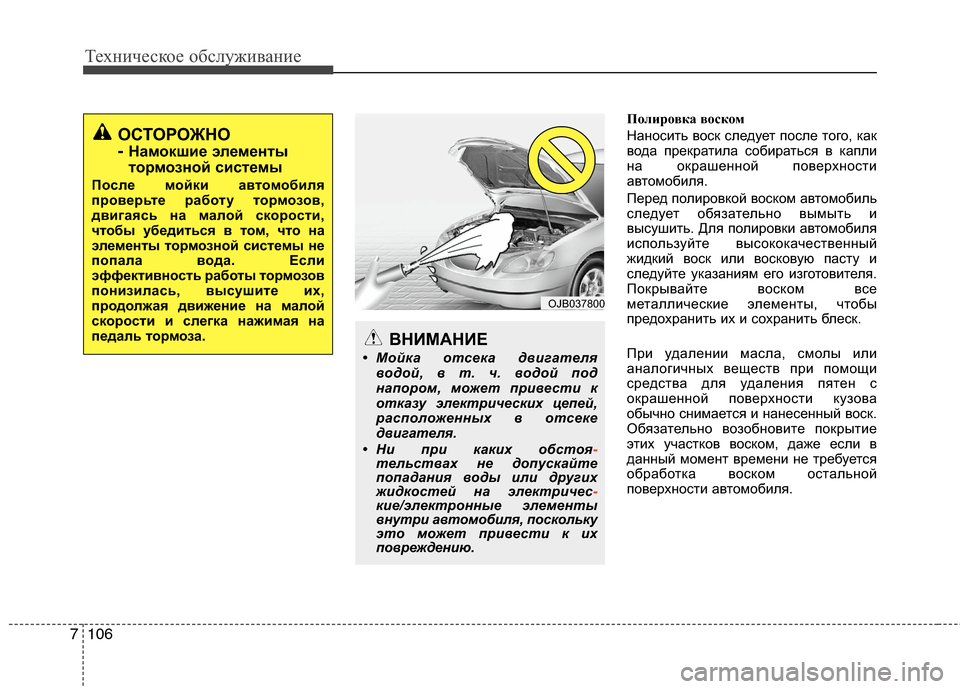

Полировка воском
Наносить воск следует после того, как
вода прекратила собираться в капли
на окрашенной поверхности
автомобиля.
Перед полировкой воском автомобиль
следует обязательно вымыть и
высушить. Для полировки автомобиля
используйте высококачественный
жидкий воск или восковую пасту и
следуйте указаниям его изготовителя.
Покрывайте воском все
металлические элементы, чтобы
предохранить их и сохранить блеск.
При удалении масла, смолы или
аналогичных веществ при помощи
средства для удаления пятен с
окрашенной поверхности кузова
обычно снимается и нанесенный воск.
Обязательно возобновите покрытие
этих участков воском, даже если в
данный момент времени не требуется
обработка воском остальной
поверхности автомобиля.
ОСТОРОЖНО
-
Намокшие элементы
тормозной системы
После мойки автомобиля
проверьте работу тормозов,
двигаясь на малой скорости,
чтобы убедиться в том, что на
элементы тормозной системы не
попала вода. Если
эффективность работы тормозов
понизилась, высушите их,
продолжая движение на малой
скорости и слегка нажимая на
педаль тормоза.
ВНИМАНИЕ
• Мойка отсека двигателя
водой, в т. ч. водой под
напором, может привести к
отказу электрических цепей,
расположенных в отсеке
двигателя.
• Ни при каких обстоя
-тельствах не допускайте
попадания воды или других
жидкостей на электричec
-киe/электронные элементы
внутри автомобиля, поскольку
это может привести к их
повреждению.
OJB037800

7107
Техническое обслуживание

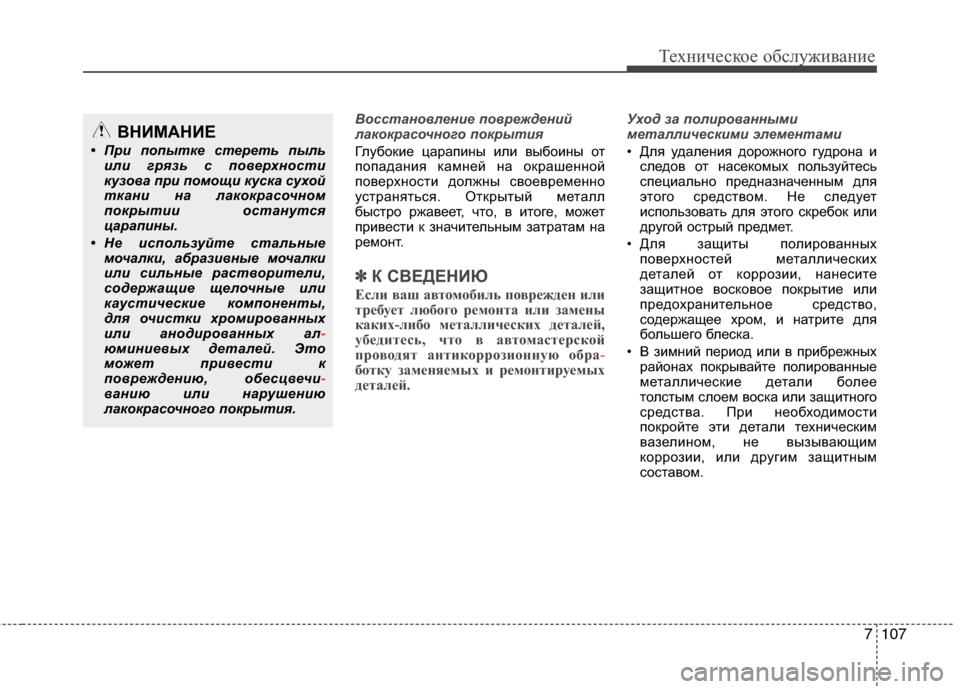

Восстановление повреждений
лакокрасочного покрытия
Глубокие царапины или выбоины от
попадания камней на окрашенной
поверхности должны своевременно
устраняться. Открытый металл
быстро ржавеет, что, в итоге, может
привести к значительным затратам на
ремонт.
✽ ✽
К СВЕДЕНИЮ
Если ваш автомобиль поврежден или
требует любого ремонта или замены
каких-либо металлических деталей,
убедитесь, что в автомастерской
проводят антикоррозионную обра-
ботку заменяемых и ремонтируемых
деталей.
Уход за полированными
металлическими элементами
• Для удаления дорожного гудрона и
следов от насекомых пользуйтесь
специально предназначенным для
этого средством. Не следует
использовать для этого скребок или
другой острый предмет.
• Для защиты полированных
поверхностей металлических
деталей от коррозии, нанесите
защитное восковое покрытие или
предохранительное средство,
содержащее хром, и натрите для
большего блеска.
• В зимний период или в прибрежных
районах покрывайте полированные
металлические детали более
толстым слоем воска или защитного
средства. При необходимости
покройте эти детали техническим
вазелином, не вызывающим
коррозии, или другим защитным
составом.ВНИМАНИЕ
• При попытке стереть пыль
или грязь с поверхности
кузова при помощи куска сухой
ткани на лакокрасочном
покрытии останутся
царапины.
• Не используйте стальные
мочалки, абразивные мочалки
или сильные растворители,
содержащие щелочные или
каустические компоненты,
для очистки хромированных
или анодированных ал
-юминиевых деталей. Это
может привести к
повреждению, обесцвечи
-ванию или нарушению
лакокрасочного покрытия.

Техническое обслуживание
108 7

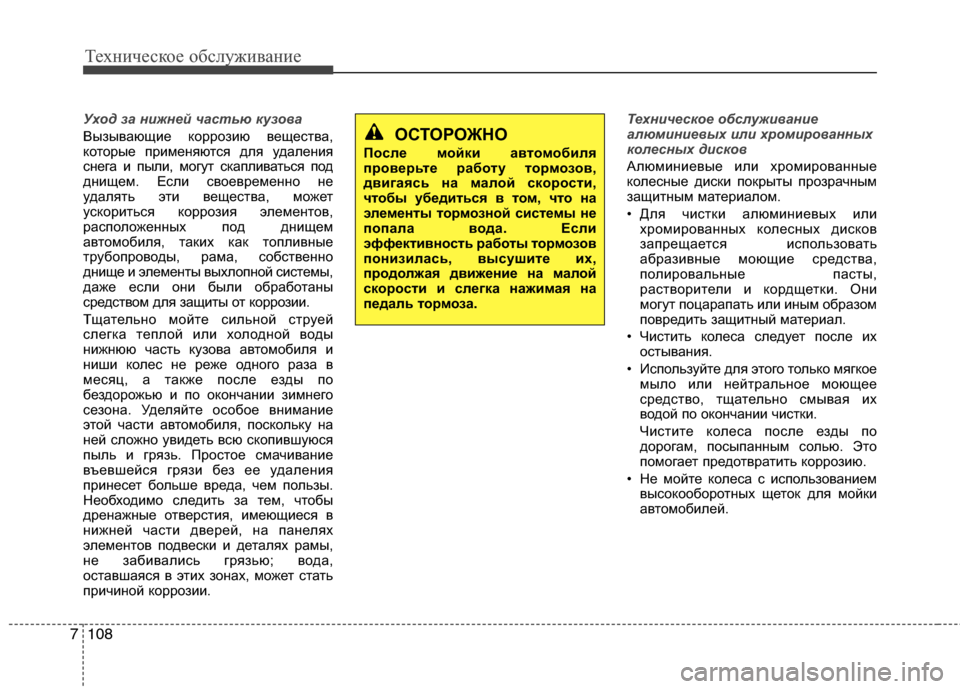

Уход за нижней частью кузова
Вызывающие коррозию вещества,
которые применяются для удаления
снега и пыли, могут скапливаться под
днищем. Если своевременно не
удалять эти вещества, может
ускориться коррозия элементов,
расположенных под днищем
автомобиля, таких как топливные
трубопроводы, рама, собственно
днище и элементы выхлопной системы,
даже если они были обработаны
средством для защиты от коррозии.
Тщательно мойте сильной струей
слегка теплой или холодной воды
нижнюю часть кузова автомобиля и
ниши колес не реже одного раза в
месяц, а также после езды по
бездорожью и по окончании зимнего
сезона. Уделяйте особое внимание
этой части автомобиля, поскольку на
ней сложно увидеть всю скопившуюся
пыль и грязь. Простое смачивание
въевшейся грязи без ее удаления
принесет больше вреда, чем пользы.
Необходимо следить за тем, чтобы
дренажные отверстия, имеющиеся в
нижней части дверей, на панелях
элементов подвески и деталях рамы,
не забивались грязью; вода,
оставшаяся в этих зонах, может стать
причиной коррозии.Техническое обслуживание
алюминиевых или хромированных
колесных дисков
Алюминиевые или хромированные
колесные диски покрыты прозрачным
защитным материалом.
• Для чистки алюминиевых или
хромированных колесных дисков
запрещается использовать
абразивные моющие средства,
полировальные пасты,
растворители и кордщетки. Они
могут поцарапать или иным образом
повредить защитный материал.
• Чистить колеса следует после их
остывания.
• Используйте для этого только мягкое
мыло или нейтральное моющее
средство, тщательно смывая их
водой по окончании чистки.
Чистите колеса после езды по
дорогам, посыпанным солью. Это
помогает предотвратить коррозию.
• Не мойте колеса с использованием
высокооборотных щеток для мойки
автомобилей.
ОСТОРОЖНО
После мойки автомобиля
проверьте работу тормозов,
двигаясь на малой скорости,
чтобы убедиться в том, что на
элементы тормозной системы не
попала вода. Если
эффективность работы тормозов
понизилась, высушите их,
продолжая движение на малой
скорости и слегка нажимая на
педаль тормоза.

7109
Техническое обслуживание

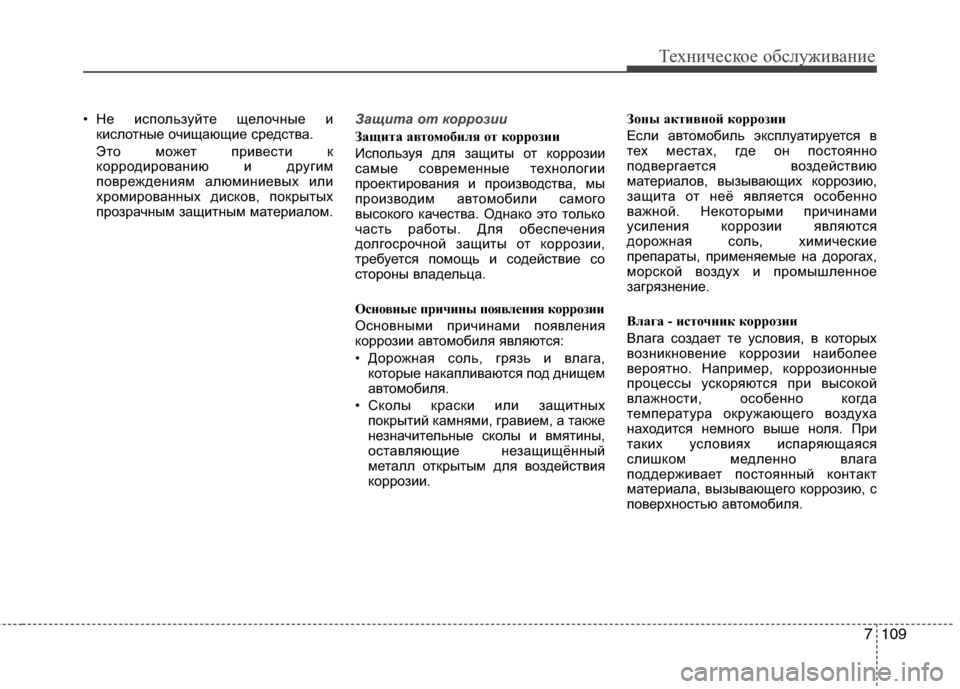

• Не используйте щелочные и
кислотные очищающие средства.
Это может привести к
корродированию и другим
повреждениям алюминиевых или
хромированных дисков, покрытых
прозрачным защитным материалом.Защита от коррозии
Защита автомобиля от коррозии
Используя для защиты от коррозии
самые современные технологии
проектирования и производства, мы
производим автомобили самого
высокого качества. Однако это только
часть работы. Для обеспечения
долгосрочной защиты от коррозии,
требуется помощь и содействие со
стороны владельца.
Основные причины появления коррозии
Основными причинами появления
коррозии автомобиля являются:
• Дорожная соль, грязь и влага,
которые накапливаются под днищем
автомобиля.
• Сколы краски или защитных
покрытий камнями, гравием, а также
незначительные сколы и вмятины,
оставляющие незащищённый
металл открытым для воздействия
коррозии.Зоны активной коррозии
Если автомобиль эксплуатируется в
тех местах, где он постоянно
подвергается воздействию
материалов, вызывающих коррозию,
защита от неё является особенно
важной. Некоторыми причинами
усиления коррозии являются
дорожная соль, химические
препараты, применяемые на дорогах,
морской воздух и промышленное
загрязнение.
Влага - источник коррозии
Влага создает те условия, в которых
возникновение коррозии наиболее
вероятно. Например, коррозионные
процессы ускоряются при высокой
влажности, особенно когда
температура окружающего воздуха
находится немного выше ноля. При
таких условиях испаряющаяся
слишком медленно влага
поддерживает постоянный контакт
материала, вызывающего коррозию, с
поверхностью автомобиля.
