2013 Hyundai Grand Santa Fe Инструкция по эксплуатации (in Russian)

Техническое обслуживание
46 7

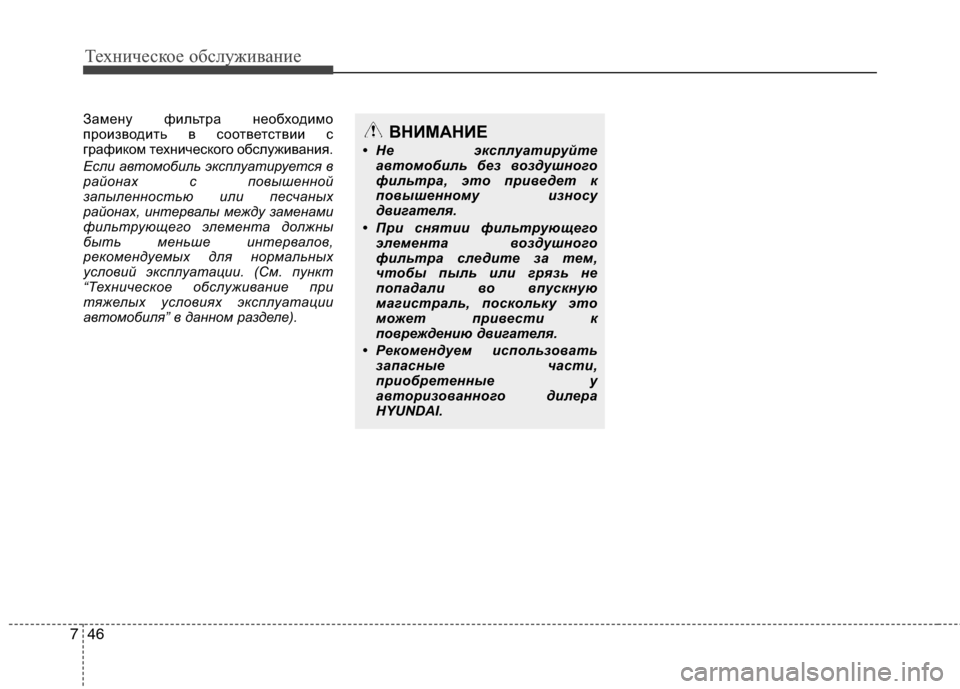

Замену фильтра необходимо
производить в соответствии с
графиком технического обслуживания.
Если автомобиль эксплуатируется в
районах с повышенной
запыленностью или песчаных
районах, интервалы между заменами
фильтрующего элемента должны
быть меньше интервалов,
рекомендуемых для нормальных
условий эксплуатации. (См. пункт
“Техническое обслуживание при
тяжелых условиях эксплуатации
автомобиля” в данном разделе).ВНИМАНИЕ
• Не эксплуатируйте
автомобиль без воздушного
фильтра, это приведет к
повышенному износу
двигателя.
• При снятии фильтрующего
элемента воздушного
фильтра следите за тем,
чтобы пыль или грязь не
попадали во впускную
магистраль, поскольку это
может привести к
повреждению двигателя.
• Рекомендуем использовать
запасные части,
приобретенные у
авторизованного дилера
HYUNDAI.

747
Техническое обслуживание

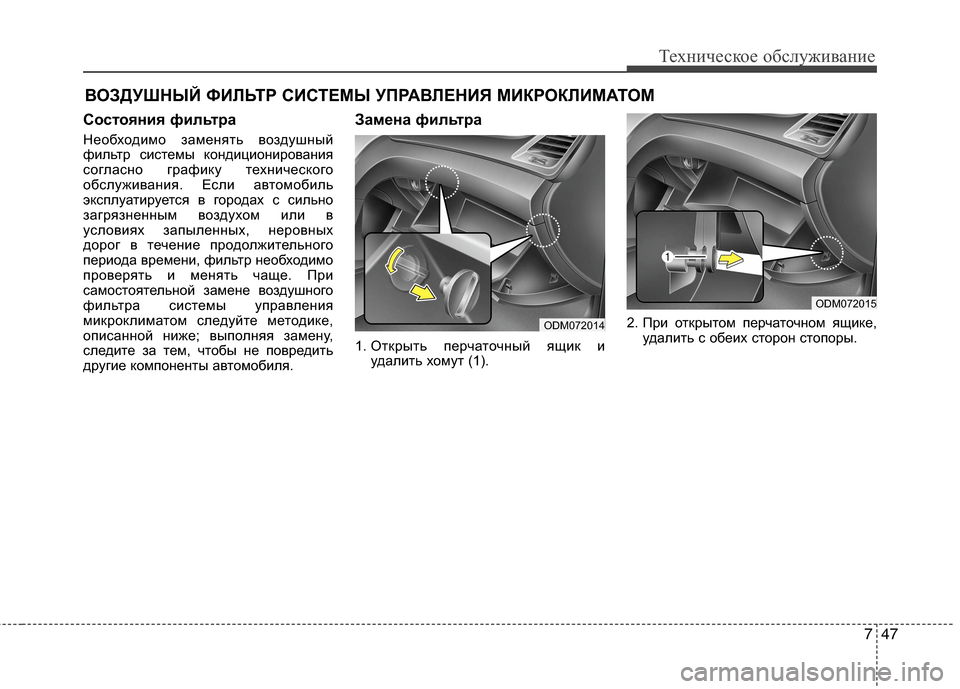

ВОЗДУШНЫЙ ФИЛЬТР СИСТЕМЫ УПРАВЛЕНИЯ МИКРОКЛИМАТОМ
Состояния фильтра
Необходимо заменять воздушный
фильтр системы кондиционирования
согласно графику технического
обслуживания. Если автомобиль
эксплуатируется в городах с сильно
загрязненным воздухом или в
условиях запыленных, неровных
дорог в течение продолжительного
периода времени, фильтр необходимо
проверять и менять чаще. При
самостоятельной замене воздушного
фильтра системы управления
микроклиматом следуйте методике,
описанной ниже; выполняя замену,
следите за тем, чтобы не повредить
другие компоненты автомобиля.
Замена фильтра
1. Открыть перчаточный ящик и
удалить хомут (1).2. При открытом перчаточном ящике,
удалить с обеих сторон стопоры.
ODM072015
ODM072014

Техническое обслуживание
48 7

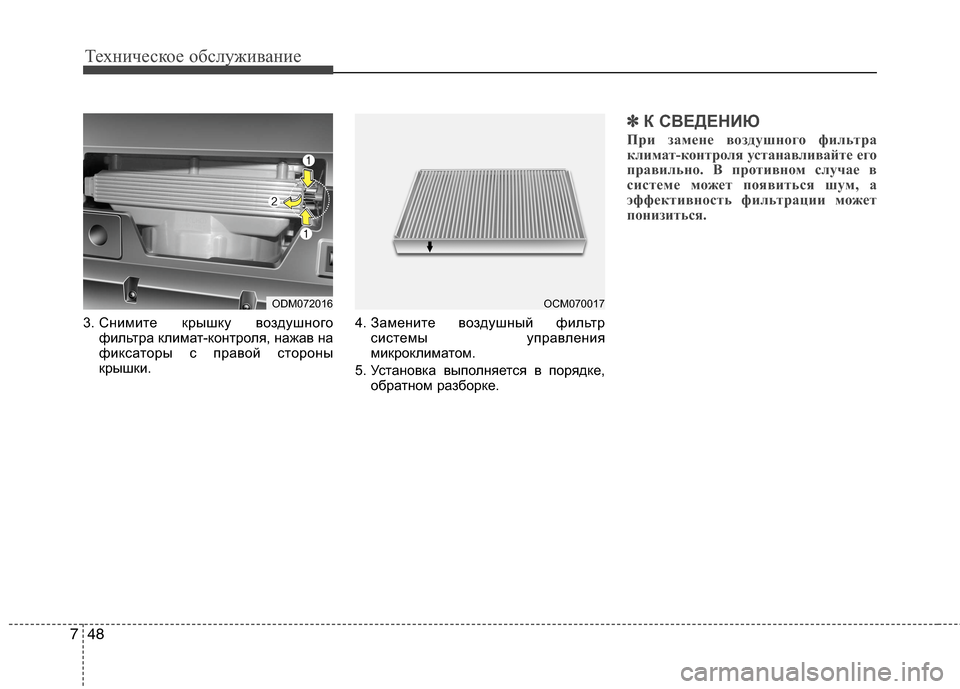

3. Снимите крышку воздушного
фильтра климат-контроля, нажав на
фиксаторы с правой стороны
крышки.4. Замените воздушный фильтр
системы управления
микроклиматом.
5. Установка выполняется в порядке,
обратном разборке.
✽ ✽
К СВЕДЕНИЮ
При замене воздушного фильтра
климат-контроля устанавливайте его
правильно. В противном случае в
системе может появиться шум, а
эффективность фильтрации может
понизиться.
OCM070017ODM072016

749
Техническое обслуживание

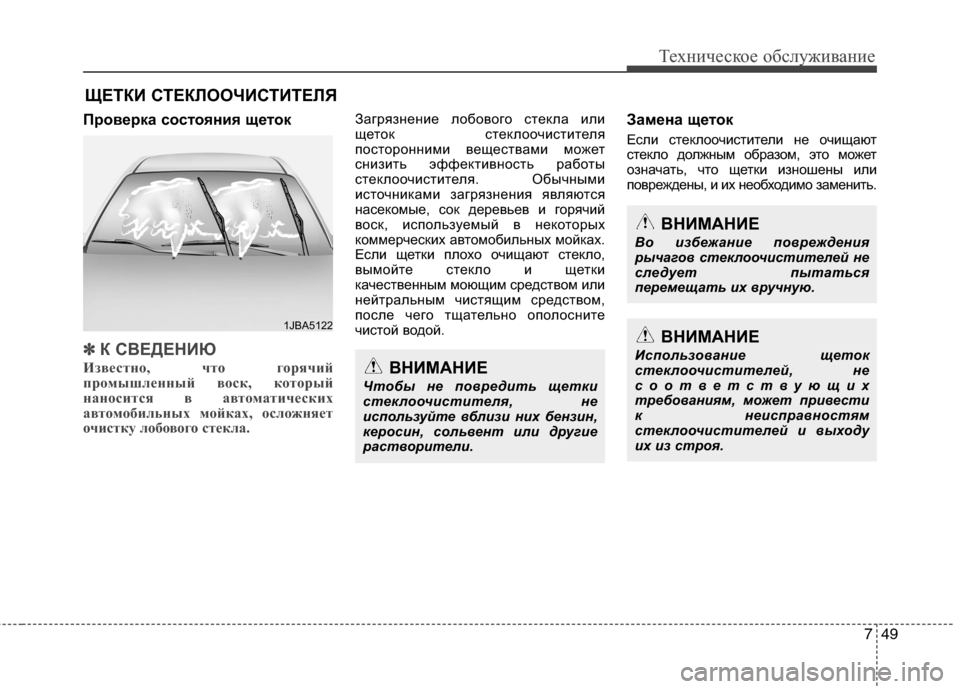

ЩЕТКИ СТЕКЛООЧИСТИТЕЛЯ
Проверка состояния щеток
✽ ✽
К СВЕДЕНИЮ
Известно, что горячий
промышленный воск, который
наносится в автоматических
автомобильных мойках, осложняет
очистку лобового стекла.
Загрязнение лобового стекла или
щеток стеклоочистителя
посторонними веществами может
снизить эффективность работы
стеклоочистителя. Обычными
источниками загрязнения являются
насекомые, сок деревьев и горячий
воск, используемый в некоторых
коммерческих автомобильных мойках.
Если щетки плохо очищают стекло,
вымойте стекло и щетки
качественным моющим средством или
нейтральным чистящим средством,
после чего тщательно ополосните
чистой водой. Замена щеток
Если стеклоочистители не очищают
стекло должным образом, это может
означать, что щетки изношены или
повреждены, и их необходимо заменить.
ВНИМАНИЕ
Чтобы не повредить щетки
стеклоочистителя, не
используйте вблизи них бензин,
керосин, сольвент или другие
растворители.
ВНИМАНИЕ
Во избежание повреждения
рычагов стеклоочистителей не
следует пытаться
перемещать их вручную.
ВНИМАНИЕ
Использование щеток
стеклоочистителей, не
соответствующих
требованиям, может привести
к неисправностям
стеклоочистителей и выходу
их из строя.
1JBA5122

Техническое обслуживание
50 7

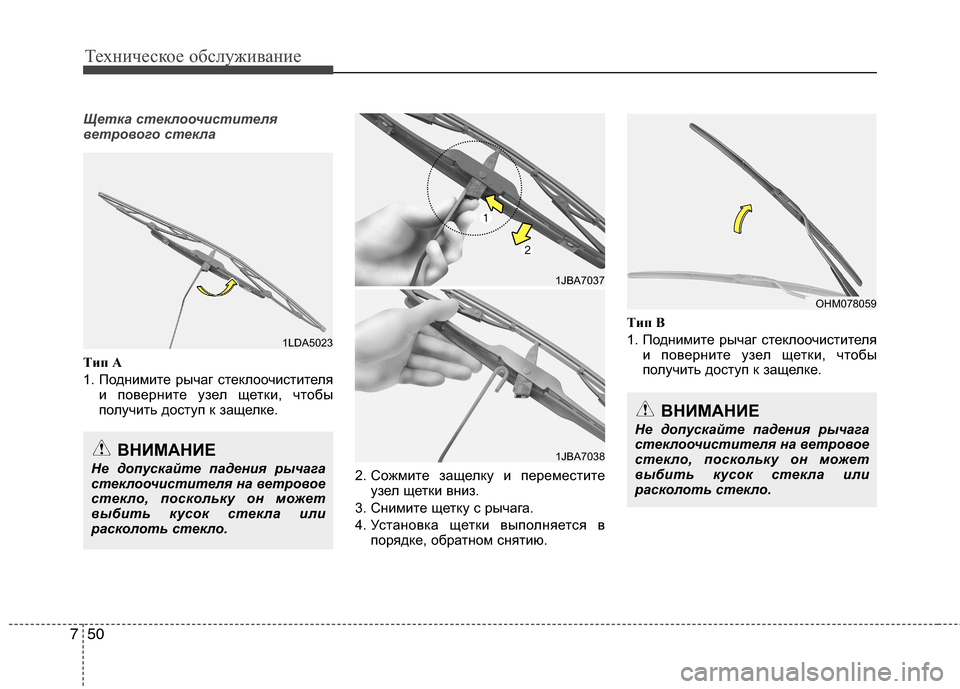

Щетка стеклоочистителя
ветрового стекла
Tип А
1. Поднимите рычаг стеклоочистителя
и поверните узел щетки, чтобы
получить доступ к защелке.
2. Сожмите защелку и переместите
узел щетки вниз.
3. Снимите щетку с рычага.
4. Установка щетки выполняется в
порядке, обратном снятию.Tип B
1. Поднимите рычаг стеклоочистителя
и поверните узел щетки, чтобы
получить доступ к защелке.
ВНИМАНИЕ
Не допускайте падения рычага
стеклоочистителя на ветровое
стекло, поскольку он может
выбить кусок стекла или
расколоть стекло.
1LDA5023
1JBA7037
1JBA7038
OHM078059
ВНИМАНИЕ
Не допускайте падения рычага
стеклоочистителя на ветровое
стекло, поскольку он может
выбить кусок стекла или
расколоть стекло.

751
Техническое обслуживание

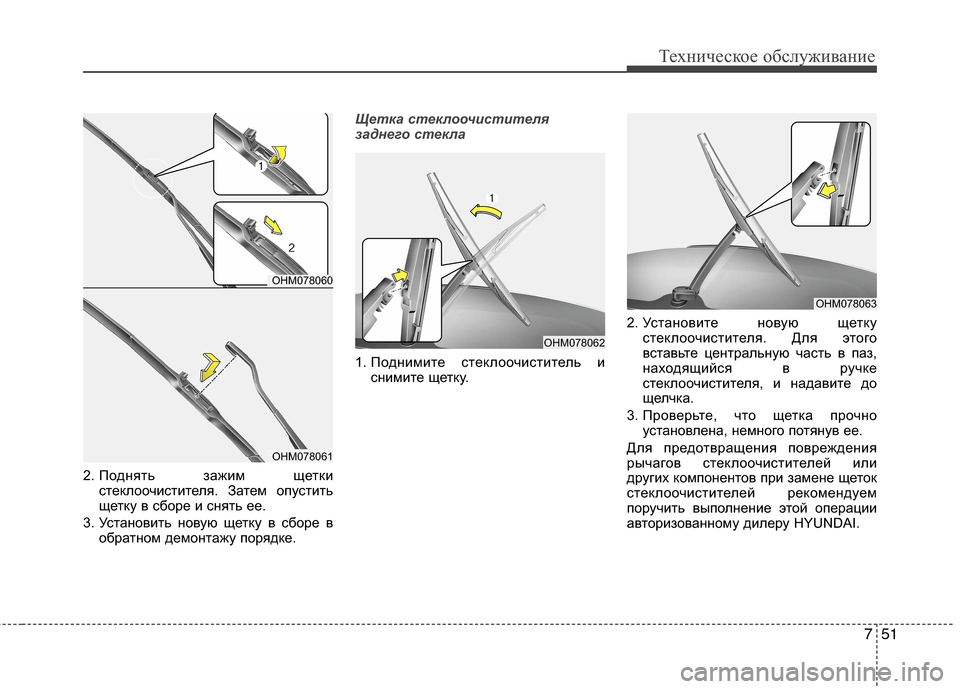

2. Поднять зажим щетки
стеклоочистителя. Затем опустить
щетку в сборе и снять ее.
3. Установить новую щетку в сборе в
обратном демонтажу порядке.Щетка стеклоочистителя
заднего стекла
1. Поднимите стеклоочиститель и
снимите щетку.2. Установите новую щетку
стеклоочистителя. Для этого
вставьте центральную часть в паз,
находящийся в ручке
стеклоочистителя, и надавите до
щелчка.
3. Проверьте, что щетка прочно
установлена, немного потянув ее.
Для предотвращения повреждения
рычагов стеклоочистителей или
других компонентов при замене щеток
стеклоочистителей рекомендуем
поручить выполнение этой операции
авторизованному дилеру HYUNDAI.
OHM078063
OHM078062
OHM078060
OHM078061

Техническое обслуживание
52 7

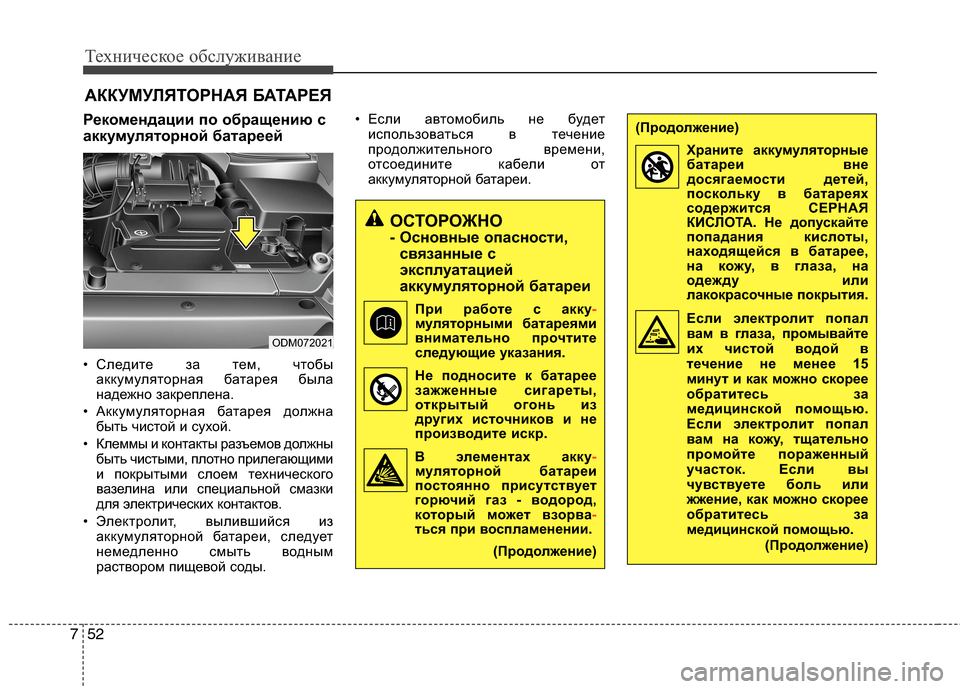

АККУМУЛЯТОРНАЯ БАТАРЕЯ
Рекомендации по обращению с
аккумуляторной батареей
• Следите за тем, чтобы
аккумуляторная батарея была
надежно закреплена.
• Аккумуляторная батарея должна
быть чистой и сухой.
• Клеммы и контакты разъемов должны
быть чистыми, плотно прилегающими
и покрытыми слоем технического
вазелина или специальной смазки
для электрических контактов.
• Электролит, вылившийся из
аккумуляторной батареи, следует
немедленно смыть водным
раствором пищевой соды.• Если автомобиль не будет
использоваться в течение
продолжительного времени,
отсоедините кабели от
аккумуляторной батареи.
ОСТОРОЖНО
- Основные опасности,
связанные с
эксплуатацией
аккумуляторной батареи
При работе с акку-муляторными батареями
внимательно прочтите
следующие указания.
Не подносите к батарее
зажженные сигареты,
открытый огонь из
других источников и не
производите искр.
В элементах акку
-муляторной батареи
постоянно присутствует
горючий газ - водород,
который может взорва
-ться при воспламенении.
(Продолжение)
(Продолжение)
Храните аккумуляторные
батареи вне
досягаемости детей,
поскольку в батареях
содержится СЕРНАЯ
КИСЛОТА. Не допускайте
попадания кислоты,
находящейся в батарее,
на кожу, в глаза, на
одежду или
лакокрасочные покрытия.
Если электролит попал
вам в глаза, промывайте
их чистой водой в
течение не менее 15
минут и как можно скорее
обратитесь за
медицинской помощью.
Если электролит попал
вам на кожу, тщательно
промойте пораженный
участок. Если вы
чувствуете боль или
жжение, как можно скорее
обратитесь за
медицинской помощью.
(Продолжение)
ODM072021

753
Техническое обслуживание
(Продолжение)
При выполнении зарядки
аккумуляторной батареи
или проведении работ
вблизи нее надевайте
защитные очки. При
работе в закрытых
помещениях обеспечьте
надлежащую вентиляцию.
Неправильно утили
-зированная акку-муляторная батарея
может нанести вред
окружающей среде и
здоровью людей.
Утилизация аккумуля
-торных батарей должна
проводиться в
соответствии с местным
законодательством или
нормативами.
(Продолжение)
(Продолжение)
• При подъеме аккумуляторной
батареи в пластиковом
корпусе, избыточное давление
на корпус может привести к
утечке кислоты, и, как
следствие, получению травм.
Поднимайте аккумуляторную
батарею с помощью
приспособления для переноски
или взявшись двумя руками за
противоположные углы.
• Не пытайтесь заряжать акку
-муляторную батарею, когда к
ней подсоединены кабели.
• В системе электронного зажи
-гания применяется высокое
напряжение. Не прикасайтесь к
ее элементам при работающем
двигателе или включенном
зажигании.
Несоблюдение правил техники
безопасности, перечисленных
выше, может привести к
получению серьезных травм или
гибели.
ВНИМАНИЕ
При подключении
неразрешенных электронных
устройств к АКБ она может
разрядиться. Запрещается
использовать неразрешенные
устройства.
