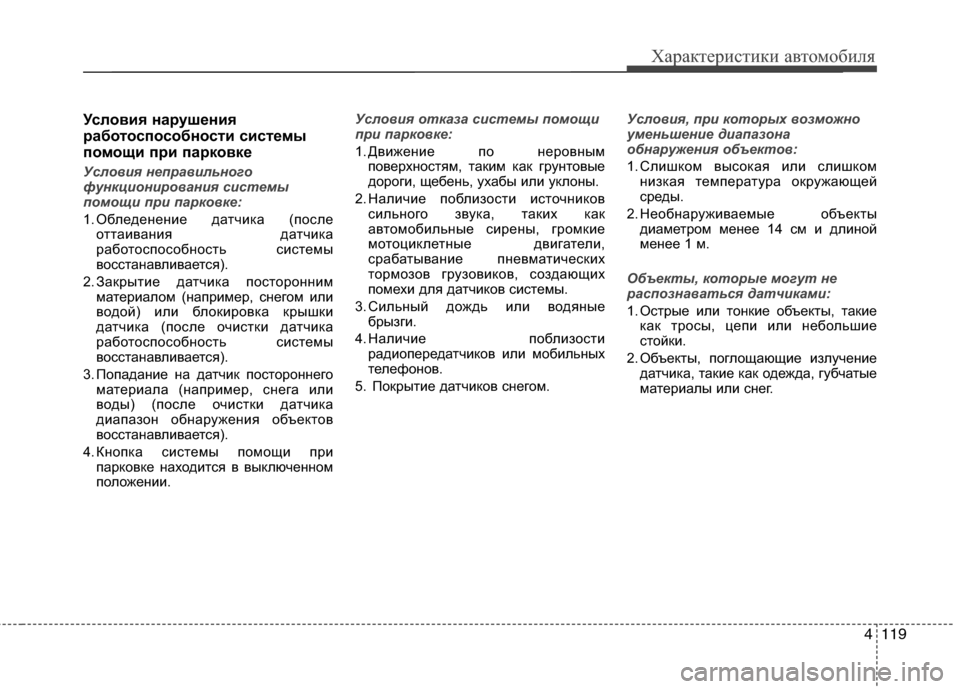

4119
Характеристики автомобиля
Условия нарушения
работоспособности системы
помощи при парковке
Условия неправильного
функционирования системы
помощи при парковке:
1. Обледенение датчика (после
оттаивания датчика
работоспособность системы
восстанавливается).
2. Закрытие датчика посторонним
материалом (например, снегом или
водой) или блокировка крышки
датчика (после очистки датчика
работоспособность системы
восстанавливается).
3. Попадание на датчик постороннего
материала (например, снега или
воды) (после очистки датчика
диапазон обнаружения объектов
восстанавливается).
4. Кнопка системы помощи при
парковке находится в выключенном
положении.Условия отказа системы помощи
при парковке:
1. Движение по неровным
поверхностям, таким как грунтовые
дороги, щебень, ухабы или уклоны.
2. Наличие поблизости источников
сильного звука, таких как
автомобильные сирены, громкие
мотоциклетные двигатели,
срабатывание пневматических
тормозов грузовиков, создающих
помехи для датчиков системы.
3. Сильный дождь или водяные
брызги.
4. Наличие поблизости
радиопередатчиков или мобильных
телефонов.
5. Покрытие датчиков снегом.Условия, при которых возможно
уменьшение диапазона
обнаружения объектов:
1. Слишком высокая или слишком
низкая температура окружающей
среды.
2. Необнаруживаемые объекты
диаметром менее 14 см и длиной
менее 1 м.
Объекты, которые могут не
распознаваться датчиками:
1. Острые или тонкие объекты, такие
как тросы, цепи или небольшие
стойки.
2. Объекты, поглощающие излучение
датчика, такие как одежда, губчатые
материалы или снег.

Характеристики автомобиля

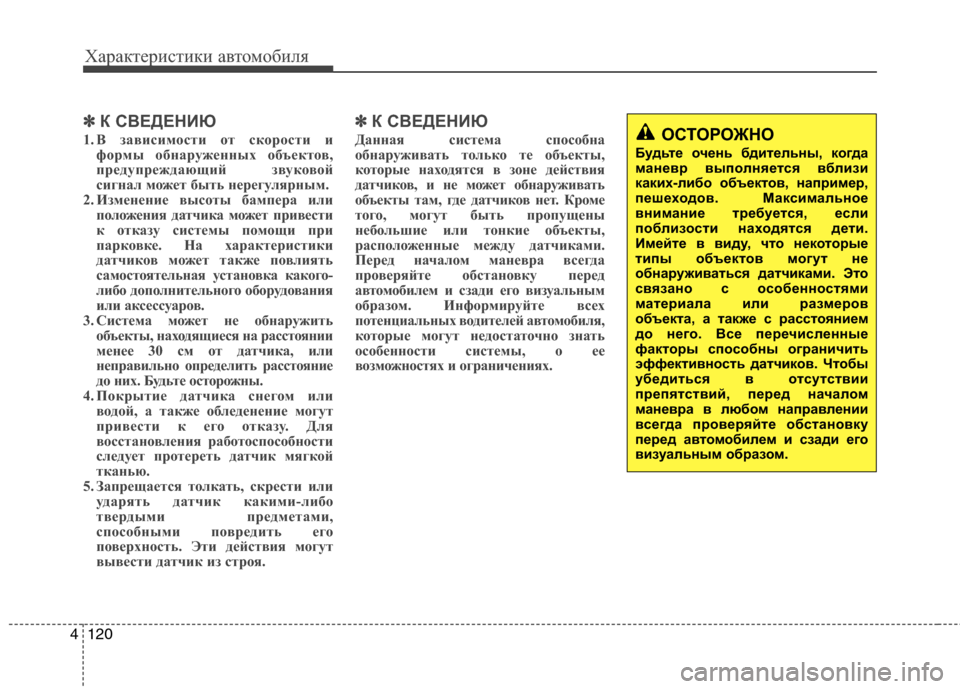

120 4
✽
✽
К СВЕДЕНИЮ
1. В зависимости от скорости и
формы обнаруженных объектов,
предупреждающий звуковой
сигнал может быть нерегулярным.
2. Изменение высоты бампера или
положения датчика может привести
к отказу системы помощи при
парковке. На характеристики
датчиков может также повлиять
самостоятельная установка какого-
либо дополнительного оборудования
или аксессуаров.
3. Система может не обнаружить
объекты, находящиеся на расстоянии
менее 30 см от датчика, или
неправильно определить расстояние
до них. Будьте осторожны.
4. Покрытие датчика снегом или
водой, а также обледенение могут
привести к его отказу. Для
восстановления работоспособности
следует протереть датчик мягкой
тканью.
5. Запрещается толкать, скрести или
ударять датчик какими-либо
твердыми предметами,
способными повредить его
поверхность. Эти действия могут
вывести датчик из строя.
✽ ✽
К СВЕДЕНИЮ
Данная система способна
обнаруживать только те объекты,
которые находятся в зоне действия
датчиков, и не может обнаруживать
объекты там, где датчиков нет. Кроме
того, могут быть пропущены
небольшие или тонкие объекты,
расположенные между датчиками.
Перед началом маневра всегда
проверяйте обстановку перед
автомобилем и сзади его визуальным
образом. Информируйте всех
потенциальных водителей автомобиля,
которые могут недостаточно знать
особенности системы, о ее
возможностях и ограничениях.ОСТОРОЖНО
Будьте очень бдительны, когда
маневр выполняется вблизи
каких-либо объектов, например,
пешеходов. Максимальное
внимание требуется, если
поблизости находятся дети.
Имейте в виду, что некоторые
типы объектов могут не
обнаруживаться датчиками. Это
связано с особенностями
материала или размеров
объекта, а также с расстоянием
до него. Все перечисленные
факторы способны ограничить
эффективность датчиков. Чтобы
убедиться в отсутствии
препятствий, перед началом
маневра в любом направлении
всегда проверяйте обстановку
перед автомобилем и сзади его
визуальным образом.

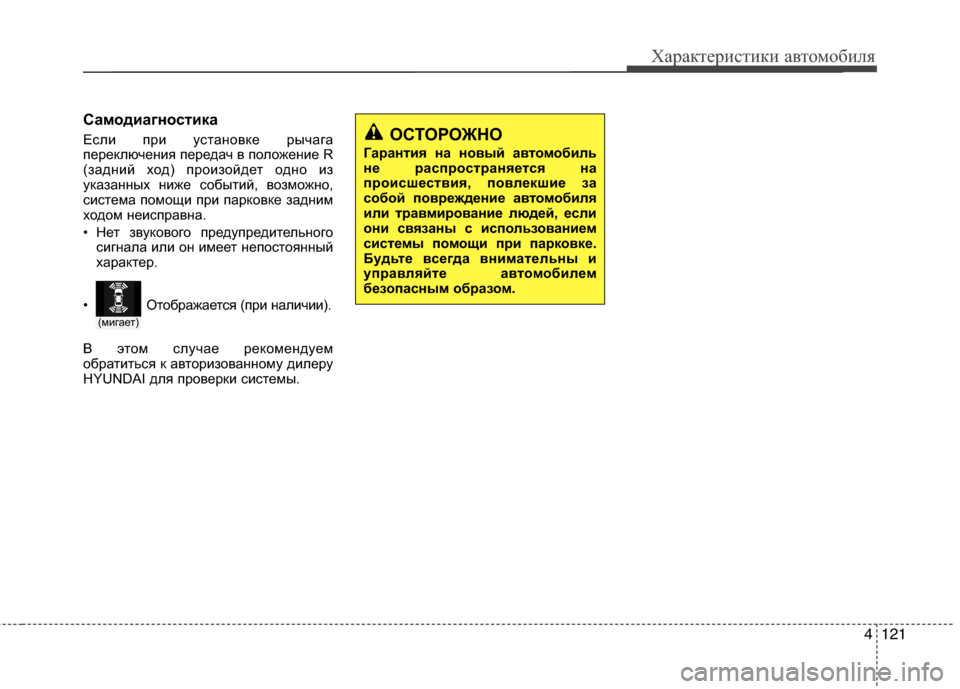

4121
Характеристики автомобиля
Самодиагностика
Если при установке рычага
переключения передач в положение R
(задний ход) произойдет одно из
указанных ниже событий, возможно,
система помощи при парковке задним
ходом неисправна.
• Нет звукового предупредительного
сигнала или он имеет непостоянный
характер.
В этом случае рекомендуем
обратиться к авторизованному дилеру
HYUNDAI для проверки системы.ОСТОРОЖНО
Гарантия на новый автомобиль
не распространяется на
происшествия, повлекшие за
собой повреждение автомобиля
или травмирование людей, если
они связаны с использованием
системы помощи при парковке.
Будьте всегда внимательны и
управляйте автомобилем
безопасным образом.
(мигает)
• Отображается (при наличии).

Характеристики автомобиля

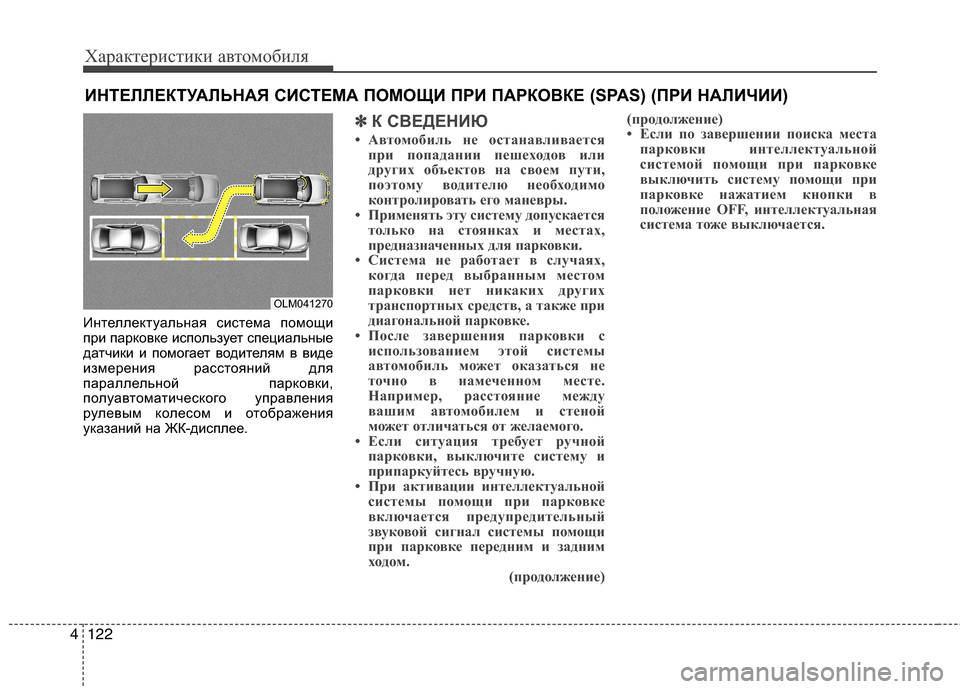

122 4
Интеллектуальная система помощи
при парковке использует специальные
датчики и помогает водителям в виде
измерения расстояний для
параллельной парковки,
полуавтоматического управления
рулевым колесом и отображения
указаний на ЖК-дисплее.
✽ ✽
К СВЕДЕНИЮ
• Автомобиль не останавливается
при попадании пешеходов или
других объектов на своем пути,
поэтому водителю необходимо
контролировать его маневры.
• Применять эту систему допускается
только на стоянках и местах,
предназначенных для парковки.
• Система не работает в случаях,
когда перед выбранным местом
парковки нет никаких других
транспортных средств, а также при
диагональной парковке.
• После завершения парковки с
использованием этой системы
автомобиль может оказаться не
точно в намеченном месте.
Например, расстояние между
вашим автомобилем и стеной
может отличаться от желаемого.
• Если ситуация требует ручной
парковки, выключите систему и
припаркуйтесь вручную.
• При активации интеллектуальной
системы помощи при парковке
включается предупредительный
звуковой сигнал системы помощи
при парковке передним и задним
ходом.
(продолжение)(продолжение)
• Если по завершении поиска места
парковки интеллектуальной
системой помощи при парковке
выключить систему помощи при
парковке нажатием кнопки в
положение OFF, интеллектуальная
система тоже выключается.
ИНТЕЛЛЕКТУАЛЬНАЯ СИСТЕМА ПОМОЩИ ПРИ ПАРКОВКЕ (SPAS) (ПРИ НАЛИЧИИ)
OLM041270

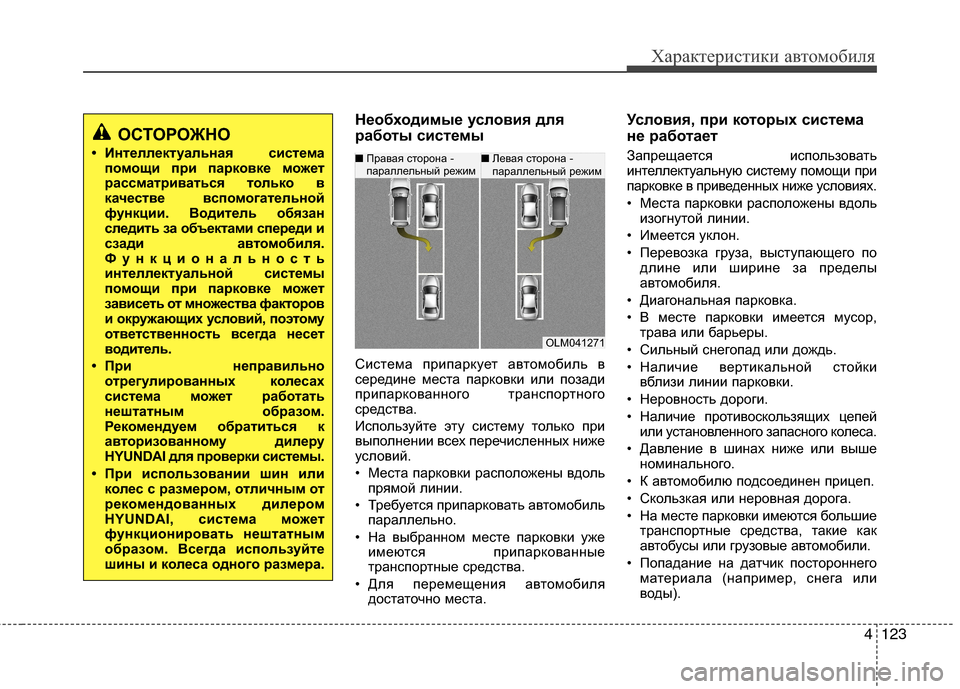

4123
Характеристики автомобиля
Необходимые условия для
работы системы
Система припаркует автомобиль в
середине места парковки или позади
припаркованного транспортного
средства.
Используйте эту систему только при
выполнении всех перечисленных ниже
условий.
• Места парковки расположены вдоль
прямой линии.
• Требуется припарковать автомобиль
параллельно.
• На выбранном месте парковки уже
имеются припаркованные
транспортные средства.
• Для перемещения автомобиля
достаточно места.
Условия, при которых система
не работает
Запрещается использовать
интеллектуальную систему помощи при
парковке в приведенных ниже условиях.
• Места парковки расположены вдоль
изогнутой линии.
• Имеется уклон.
• Перевозка груза, выступающего по
длине или ширине за пределы
автомобиля.
• Диагональная парковка.
• В месте парковки имеется мусор,
трава или барьеры.
• Сильный снегопад или дождь.
• Наличие вертикальной стойки
вблизи линии парковки.
• Неровность дороги.
• Наличие противоскользящих цепей
или установленного запасного колеса.
• Давление в шинах ниже или выше
номинального.
• К автомобилю подсоединен прицеп.
• Скользкая или неровная дорога.
• На месте парковки имеются большие
транспортные средства, такие как
автобусы или грузовые автомобили.
• Попадание на датчик постороннего
материала (например, снега или
воды).
OLM041271
■Правая сторона -
параллельный режим■Левая сторона -
параллельный режим
ОСТОРОЖНО
• Интеллектуальная система
помощи при парковке может
рассматриваться только в
качестве вспомогательной
функции. Водитель обязан
следить за объектами спереди и
сзади автомобиля.
Функциональность
интеллектуальной системы
помощи при парковке может
зависеть от множества факторов
и окружающих условий, поэтому
ответственность всегда несет
водитель.
• При неправильно
отрегулированных колесах
система может работать
нештатным образом.
Рекомендуем обратиться к
авторизованному дилеру
HYUNDAI для проверки системы.
• При использовании шин или
колес с размером, отличным от
рекомендованных дилером
HYUNDAI, система может
функционировать нештатным
образом. Всегда используйте
шины и колеса одного размера.

Характеристики автомобиля

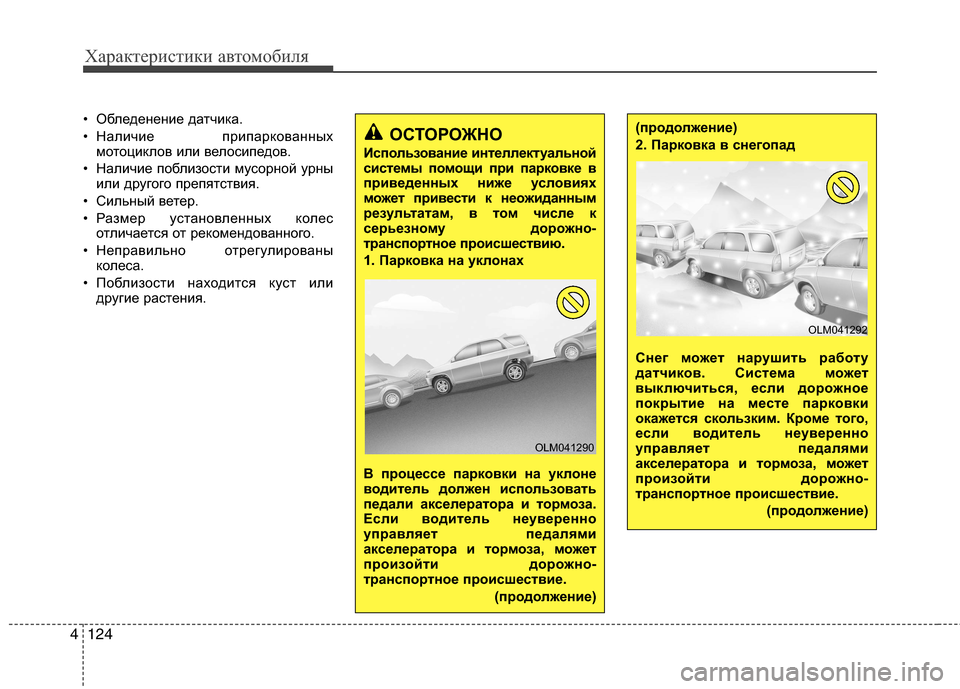

124 4
• Обледенение датчика.
• Наличие припаркованных
мотоциклов или велосипедов.
• Наличие поблизости мусорной урны
или другого препятствия.
• Сильный ветер.
• Размер установленных колес
отличается от рекомендованного.
• Неправильно отрегулированы
колеса.
• Поблизости находится куст или
другие растения.
ОСТОРОЖНО
Использование интеллектуальной
системы помощи при парковке в
приведенных ниже условиях
может привести к неожиданным
результатам, в том числе к
серьезному дорожно-
транспортное происшествию.
1. Парковка на уклонах
В процессе парковки на уклоне
водитель должен использовать
педали акселератора и тормоза.
Если водитель неуверенно
управляет педалями
акселератора и тормоза, может
произойти дорожно-
транспортное происшествие.
(продолжение)
OLM041290
(продолжение)
2. Парковка в снегопад
Снег может нарушить работу
датчиков. Система может
выключиться, если дорожное
покрытие на месте парковки
окажется скользким. Кроме того,
если водитель неуверенно
управляет педалями
акселератора и тормоза, может
произойти дорожно-
транспортное происшествие.
(продолжение)
OLM041292

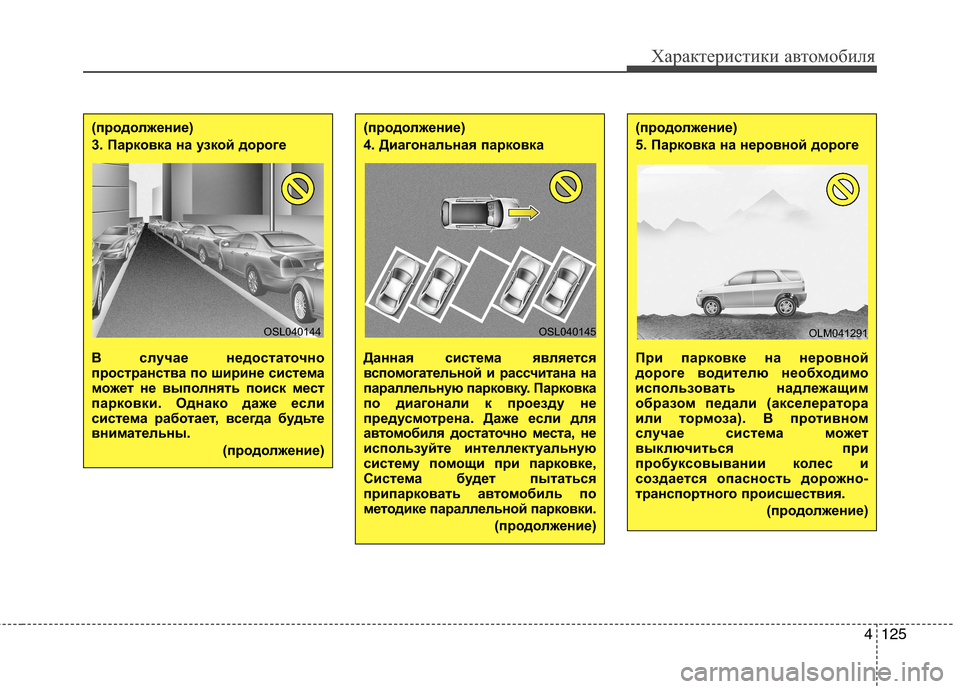

4125
Характеристики автомобиля
(продолжение)
4. Диагональная парковка
Данная система является
вспомогательной и рассчитана на
параллельную парковку. Парковка
по диагонали к проезду не
предусмотрена. Даже если для
автомобиля достаточно места, не
используйте интеллектуальную
систему помощи при парковке,
Система будет пытаться
припарковать автомобиль по
методике параллельной парковки.
(продолжение)
OSL040145
(продолжение)
3. Парковка на узкой дороге
В случае недостаточно
пространства по ширине система
может не выполнять поиск мест
парковки. Однако даже если
система работает, всегда будьте
внимательны.
(продолжение)
OSL040144
(продолжение)
5. Парковка на неровной дороге
При парковке на неровной
дороге водителю необходимо
использовать надлежащим
образом педали (акселератора
или тормоза). В противном
случае система может
выключиться при
пробуксовывании колес и
создается опасность дорожно-
транспортного происшествия.
(продолжение)
OLM041291

Характеристики автомобиля

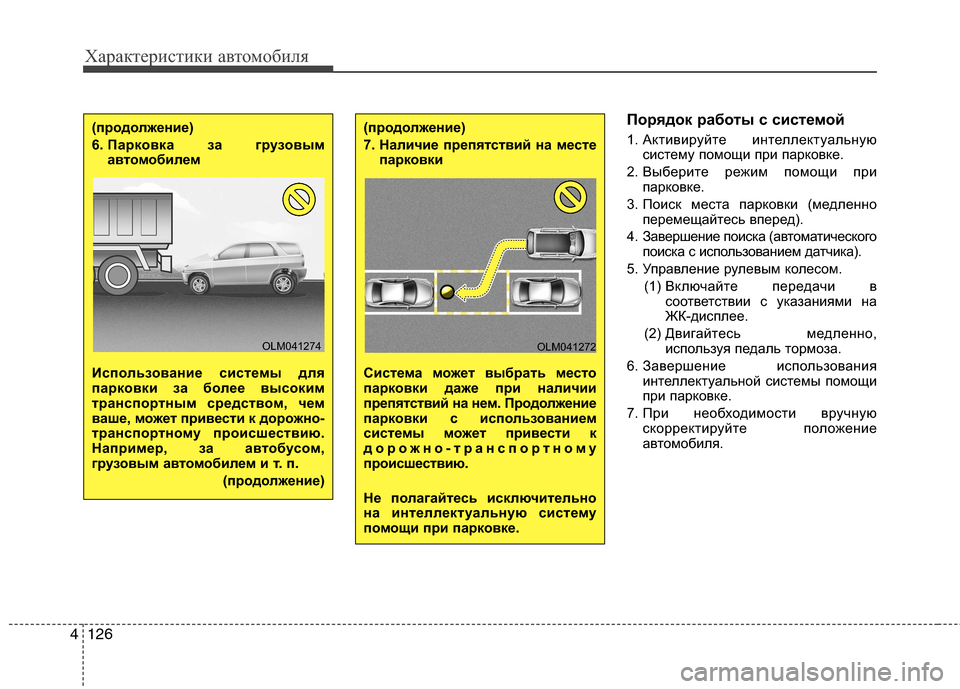

126 4
Порядок работы с системой
1. Активируйте интеллектуальную
систему помощи при парковке.
2. Выберите режим помощи при
парковке.
3. Поиск места парковки (медленно
перемещайтесь вперед).
4. Завершение поиска (автоматического
поиска с использованием датчика).
5. Управление рулевым колесом.
(1) Включайте передачи в
соответствии с указаниями на
ЖК-дисплее.
(2) Двигайтесь медленно,
используя педаль тормоза.
6. Завершение использования
интеллектуальной системы помощи
при парковке.
7. При необходимости вручную
скорректируйте положение
автомобиля.(продолжение)
7. Наличие препятствий на месте
парковки
Система может выбрать место
парковки даже при наличии
препятствий на нем. Продолжение
парковки с использованием
системы может привести к
дорожно-транспортному
происшествию.
Не полагайтесь исключительно
на интеллектуальную систему
помощи при парковке.
OLM041272
(продолжение)
6. Парковка за грузовым
автомобилем
Использование системы для
парковки за более высоким
транспортным средством, чем
ваше, может привести к дорожно-
транспортному происшествию.
Например, за автобусом,
грузовым автомобилем и т. п.
(продолжение)
OLM041274
