2013 Hyundai Elantra Инструкция по эксплуатации (in Russian)

Уход за автомобилем
80
7
Внутренняя панель плавких предохранителей
Наименование
предохранителяСимволНоминал
предохранителяЗащищаемый компонент
ПУСК7,5A
Без эл. ключа: Блок реле БУЗ (реле охранной сигнализации )
С эл. ключом: АКПП - переключатель селектора, МКПП - ЭБУД, блок реле и предохранителей моторного отсе ка
(реле 5), Блок управления эл. ключа
ПОДУШКА
БЕЗОПАСНОСТИ15AБлок управлен. системой пасс. безопасности
ИНДИКАТОР
ПОДУШКИ
БЕЗОПАСНОСТИ7,5AКомбинация приборов
ЭУР с
электроприводом7,5AМодуль управления ЭУР
Модуль
управления ЭУР15AРозетка питания
BCM (блок упр.
электрооборудование
м кузова)7,5AБлок управления электронного ключа, BCM
ПЕРЕКЛЮЧАТЕЛЬ
КОНДИЦИОНЕРА7,5AБлок упр. кондиц.
МОДУЛЬ 27,5AЭлектрохромное зеркало, выключатель ESP OFF
ЗАПАСНОЙ10A-
МОДУЛЬ 47,5A
Лев/прав. датчик сист. пом. при парк. задн. ходом (внутр.), лев/прав. датчик
сист. пом. при парк. задн. ходом (нар.), перекл. коррек тора наклона фар,
лев/прав. привод корректора наклона фар, модуль управ л. кондиционером
(автомат. кондиционер)

781
Уход за автомобилем
Наименование
предохранителяСимволНоминал
предохранителяЗащищаемый компонент
ЗАЖ.120AБлок реле и предохранителей моторного отсека
(предохранители – F9, F10, F11, F12, F13)
МРП 37,5AБлок управления эл. ключа
ПРИКУРИВАТЕЛЬ20AПрикуриватель
МОДУЛЬ 610AПереключатель наружного зеркала с электроприводом, аудио система,
цифровые часы
ОБОГР. ЗЕРК.10AНаружное зеркало с электроприводом со стороны водителя/ пассажира, ЭБУД
(G4FC), блок управления кондиционером
МОДУЛЬ 37,5AАудиосистема, цифровые часы, ЭБУ эл.обор. кузова, комбин ация приборов,
модуль подогрева сиденья водителя/пассажира
ДАТЧИК ПОЛОЖЕНИЯ
ПЕДАЛИ ТОРМОЗА10AБлок SMK, переключатель стоп-сигнала, реле стоп-сигнала, ESC (АБС), ЭБУ
УСИЛИТЕЛЬ 220A-
ВЕРХНИЙ ЛЮК15AВерхний люк
ЗАПАСНОЙ 215A-
ОБОГРЕВАТЕЛЬ
РУЛЕВОГО КОЛЕСА15AОбогреватель рулевого колеса
ВЕНТИЛ.10AЭБУ кондиционера, резистор вентилятора, ЭБУД/PCM (G4NB)
ПЛАФОН
ОСВЕЩЕНИЯ
САЛОНА10AФонарь багажника, лампа подсветки левая/правая, плафон освещения салона,
лампа потолочной консоли, подсветка замка зажигания и д атчик открытия двери

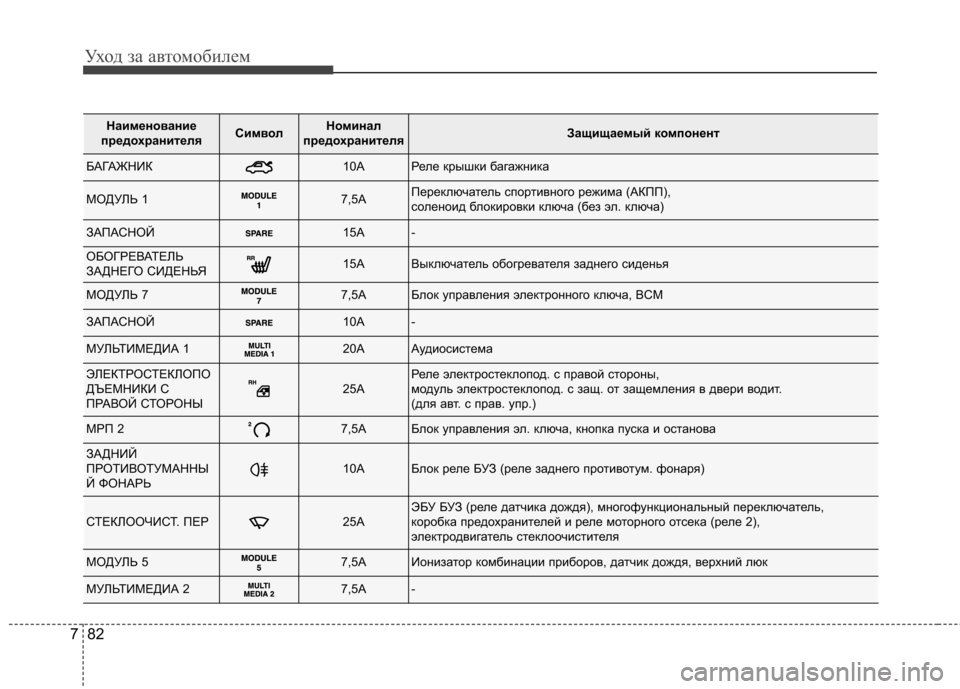

Уход за автомобилем
82
7
Наименование
предохранителяСимволНоминал
предохранителяЗащищаемый компонент
БАГАЖНИК10AРеле крышки багажника
МОДУЛЬ 17,5AПереключатель спортивного режима (АКПП),
соленоид блокировки ключа (без эл. ключа)
ЗАПАСНОЙ15A-
ОБОГРЕВАТЕЛЬ
ЗАДНЕГО СИДЕНЬЯ15AВыключатель обогревателя заднего сиденья
МОДУЛЬ 77,5AБлок управления электронного ключа, BCM
ЗАПАСНОЙ10A-
МУЛЬТИМЕДИА 120AАудиосистема
ЭЛЕКТРОСТЕКЛОПО
ДЪЕМНИКИ С
ПРАВОЙ СТОРОНЫ25AРеле электростеклопод. с правой стороны,
модуль электростеклопод. с защ. от защемления в двери во дит.
(для авт. с прав. упр.)
МРП 27,5AБлок управления эл. ключа, кнопка пуска и останова
ЗАДНИЙ
ПРОТИВОТУМАННЫ
Й ФОНАРЬ10AБлок реле БУЗ (реле заднего противотум. фонаря)
СТЕКЛООЧИСТ. ПЕР25AЭБУ БУЗ (реле датчика дождя), многофункциональный переключат ель,
коробка предохранителей и реле моторного отсека (реле 2),
электродвигатель стеклоочистителя
МОДУЛЬ 57,5AИонизатор комбинации приборов, датчик дождя, верхний люк
МУЛЬТИМЕДИА 27,5A-

783
Уход за автомобилем
Наименование
предохранителяСимволНоминал
предохранителяЗащищаемый компонент
УСИЛИТЕЛЬ 125A-
МРП 125AБлок управления эл. ключа
ЗАПАСНОЙ20A-
КОНДИЦИОНЕР7,5AКоробка предохранителей и реле моторного отсека (реле 10), ЭБУ
кондиционера
ПАМЯТЬ10AЭБУ электрооборудования кузова, автоматическое освещение и фотодатчик,
диагностический разъем, разъем обновления интеллект. распр . коробки, ЭБУ
кондиционера, цифровые часы
ЭЛЕКТРОСТЕКЛОПО
ДЪЕМНИКИ С ЛЕВОЙ
СТОРОНЫ25AРеле электростеклопод. с левой стороны, модуль электростек лопод. с защ. от
защемления в двери водит. (для авт. с лев. упр.)
ЗАПИРАНИЕ ДВЕРЕЙ20AРеле блокировки двери, реле разблокировки двери
ЭЛ.ПРИВОД.
СИДЕНЬЯ ВОД.30AРучной переключатель сиденья водителя

Уход за автомобилем
84
7

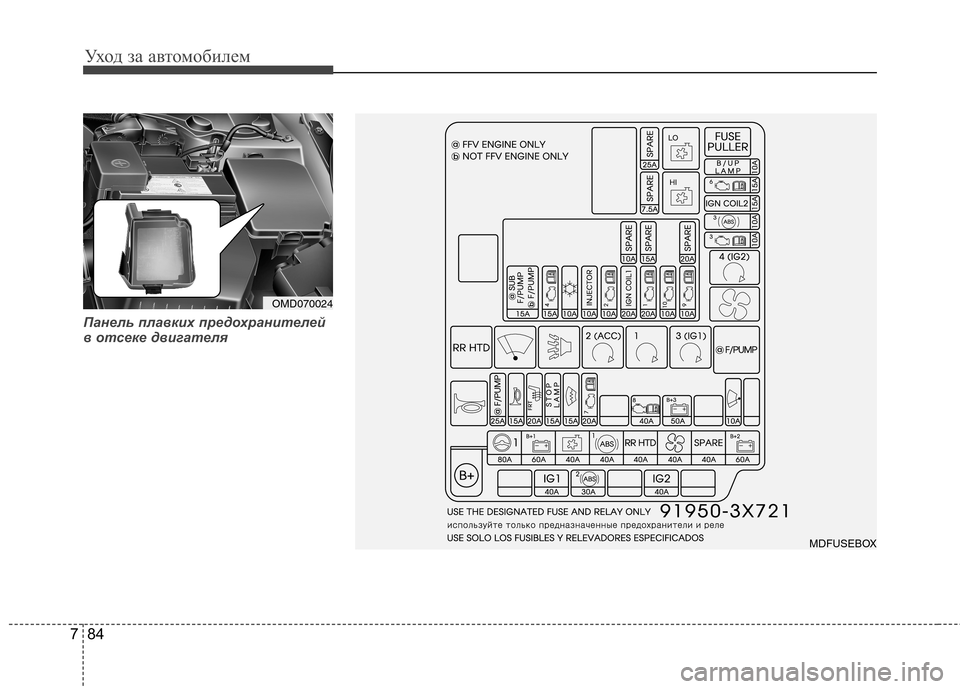

Панель плавких предохранителей
в отсеке двигателя
OMD070024
MDFUSEBOX

785
Уход за автомобилем

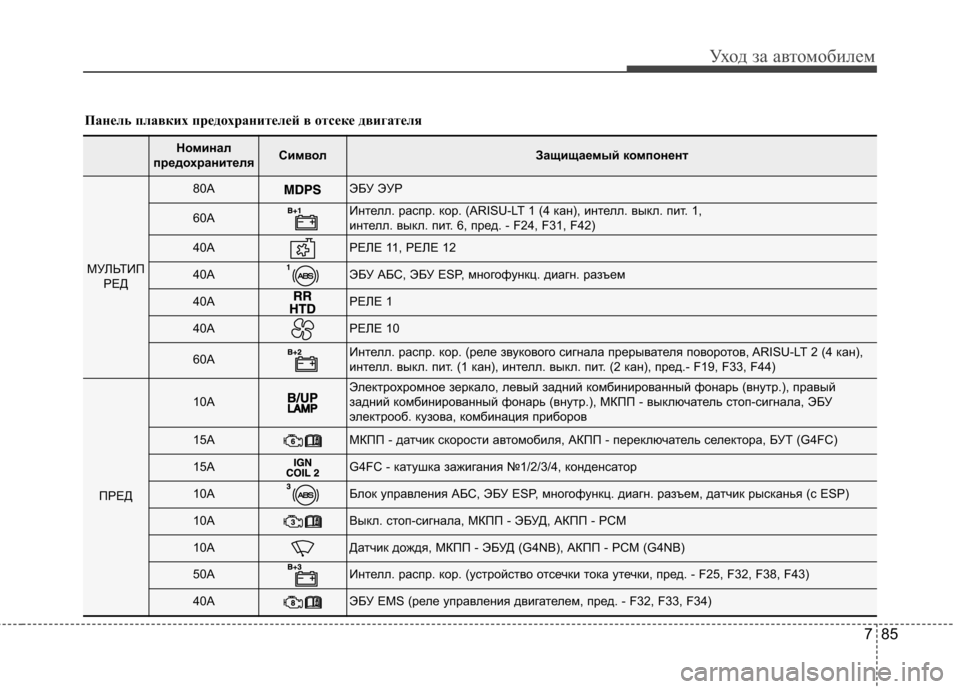

Панель плавких предохранителей в отсеке двигателя
Номинал
предохранителяСимволЗащищаемый компонент
МУЛЬТИП РЕД
80AЭБУ ЭУР
60AИнтелл. распр. кор. (ARISU-LT 1 (4 кан), интелл. выкл. пит. 1,
интелл. выкл. пит. 6, пред. - F24, F31, F42)
40AРЕЛЕ 11, РЕЛЕ 12
40AЭБУ АБС, ЭБУ ESP, многофункц. диагн. разъем
40AРЕЛЕ 1
40AРЕЛЕ 10
60AИнтелл. распр. кор. (реле звукового сигнала прерывателя поворотов, ARISU-LT 2 (4 кан),
интелл. выкл. пит. (1 кан), интелл. выкл. пит. (2 кан), пред.- F19, F33, F44)
ПРЕД
10AЭлектрохромное зеркало, левый задний комбинированный фонарь (внутр.), правый
задний комбинированный фонарь (внутр.), МКПП - выключатель ст оп-сигнала, ЭБУ
электрооб. кузова, комбинация приборов
15AМКПП - датчик скорости автомобиля, АКПП - переключатель селекто ра, БУТ (G4FC)
15AG4FC - катушка зажигания №1/2/3/4, конденсатор
10AБлок управления АБС, ЭБУ ESP, многофункц. диагн. разъем, датчик рысканья (с ESP)
10AВыкл. стоп-сигнала, МКПП - ЭБУД, АКПП - PCM
10AДатчик дождя, МКПП - ЭБУД (G4NB), АКПП - PCM (G4NB)
50AИнтелл. распр. кор. (устройство отсечки тока утечки, пред. - F25, F32, F38, F43)
40AЭБУ EMS (реле управления двигателем, пред. - F32, F33, F34)

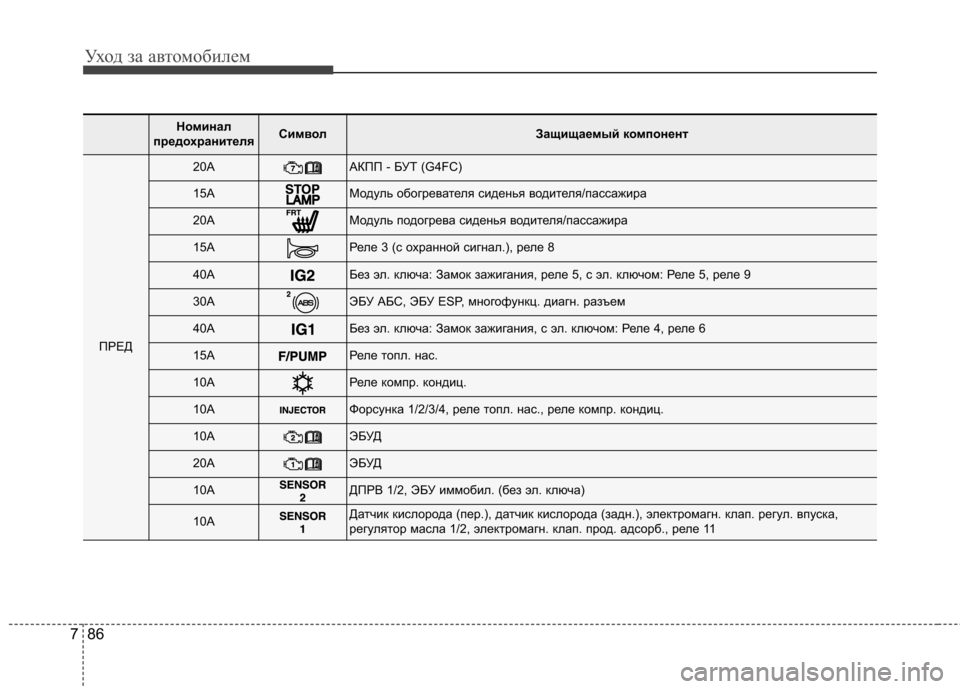

Уход за автомобилем
86
7
Номинал
предохранителяСимволЗащищаемый компонент
ПРЕД
20AАКПП - БУТ (G4FC)
15AМодуль обогревателя сиденья водителя/пассажира
20AМодуль подогрева сиденья водителя/пассажира
15AРеле 3 (с охранной сигнал.), реле 8
40AБез эл. ключа: Замок зажигания, реле 5, с эл. ключом: Ре ле 5, реле 9
30AЭБУ АБС, ЭБУ ESP, многофункц. диагн. разъем
40AБез эл. ключа: Замок зажигания, с эл. ключом: Реле 4, реле 6
15AРеле топл. нас.
10AРеле компр. кондиц.
10AФорсунка 1/2/3/4, реле топл. нас., реле компр. кондиц.
10AЭБУД
20AЭБУД
10AДПРВ 1/2, ЭБУ иммобил. (без эл. ключа)
10AДатчик кислорода (пер.), датчик кислорода (задн.), электромагн . клап. регул. впуска,
регулятор масла 1/2, электромагн. клап. прод. адсорб. , реле 11

787

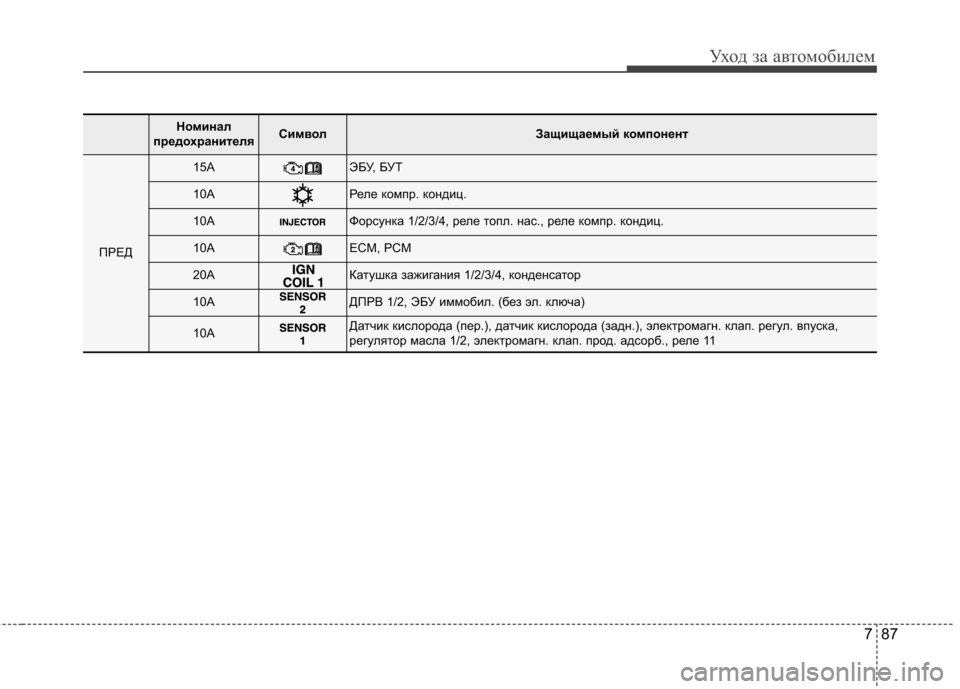

Уход за автомобилем
Номинал
предохранителяСимволЗащищаемый компонент
ПРЕД
15AЭБУ, БУТ
10AРеле компр. кондиц.
10AФорсунка 1/2/3/4, реле топл. нас., реле компр. кондиц.
10AECM, PCM
20AКатушка зажигания 1/2/3/4, конденсатор
10AДПРВ 1/2, ЭБУ иммобил. (без эл. ключа)
10AДатчик кислорода (пер.), датчик кислорода (задн.), электромагн . клап. регул. впуска,
регулятор масла 1/2, электромагн. клап. прод. адсорб. , реле 11
